VAL TG 4A NVT - Table de cuisson au gaz VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson au gaz encastrable
Marque	VALBERG
Modèle	VAL TG 4A NVT
Nombre de brûleurs	4 (1 rapide/Wok, 2 semi-rapides, 1 auxiliaire)
Type de gaz compatible	Gaz naturel (G20/G25) et GPL (G30/G31)
Pression de gaz	GN : 20/25 mbar - GPL : 28-30/37 mbar
Puissance totale gaz	7,5 kW
Alimentation électrique	230 V ~ 50 Hz
Allumage	Intégré automatique (électrique)
Sécurité	Dispositif anti-extinction (coupure automatique du gaz en cas d'extinction de la flamme)
Brûleur rapide/Wok	Puissance 3 kW - Diamètre recommandé 22-26 cm
Brûleur semi-rapide (x2)	Puissance 1,75 kW chacun - Diamètre recommandé 14-22 cm
Brûleur auxiliaire	Puissance 1 kW - Diamètre recommandé 12-18 cm
Matériau de la surface	Acier inoxydable
Entretien et nettoyage	Nettoyage avec chiffon doux et produit non abrasif. Ne pas utiliser de nettoyeur vapeur.
Réparabilité	Doit être effectuée par un technicien qualifié. Utiliser des pièces détachées d'origine.
Garantie	2 ans (pièces et main-d'œuvre)
Usage	Domestique uniquement
Normes	CE, classe 3 (gaz)

FOIRE AUX QUESTIONS - VAL TG 4A NVT VALBERG

Comment allumer un brûleur ?

Assurez-vous que le bouton de commande est en position '0'. Tournez-le dans le sens horaire sur la position Maximum (grosse flamme). Appuyez simultanément sur le bouton pour l'allumage électrique. Si le brûleur ne s'allume pas en 15 secondes, fermez le gaz, attendez 1 minute et réessayez.

Que faire si la flamme est jaune ou instable ?

Fermez le brûleur et vérifiez que les bouchons et les couronnes sont correctement positionnés. Assurez-vous qu'aucun liquide n'a coulé dans les coupelles. Si le problème persiste, contactez un technicien qualifié.

Comment changer le type de gaz ?

Coupez l'alimentation gaz et électrique. Remplacez les injecteurs par ceux fournis dans le kit de conversion correspondant au nouveau gaz. Réglez ensuite la flamme minimale à l'aide de la vis de dérivation. Cette opération doit être effectuée par un professionnel.

Quelle est la puissance maximale des brûleurs ?

La puissance totale est de 7,5 kW. Le brûleur rapide/Wok délivre 3 kW, les semi-rapides 1,75 kW chacun et l'auxiliaire 1 kW.

Comment nettoyer la table de cuisson ?

Utilisez un chiffon doux et un produit nettoyant non abrasif. Évitez les éponges métalliques et les nettoyeurs vapeur. Pour les brûleurs, retirez les couronnes et nettoyez-les séparément. Séchez soigneusement avant de remonter.

L'appareil est-il équipé d'une sécurité enfant ?

L'appareil n'a pas de verrouillage enfant spécifique. Il est recommandé de surveiller les enfants et de ne pas les laisser approcher pendant l'utilisation. Les boutons de commande ne sont pas verrouillables.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation électrique est branchée (pour l'allumage). Contrôlez que les brûleurs sont secs et propres. Si l'étincelle se produit mais le gaz ne s'allume pas, attendez 1 minute après avoir fermé le gaz. Si le problème persiste, contactez le service après-vente.

Quelles casseroles utiliser sur les brûleurs ?

Utilisez des casseroles à fond plat. Dimensions recommandées : brûleur rapide/Wok : 22-26 cm, semi-rapide : 14-22 cm, auxiliaire : 12-18 cm. Des diamètres inférieurs entraînent une perte d'énergie.

Comment installer l'appareil ?

L'installation doit être réalisée par un technicien qualifié. Respectez les dimensions de découpe, les distances de sécurité et les normes de ventilation. Fixez les dispositifs anti-basculement fournis. Raccordez le gaz et l'électricité selon les réglementations locales.

Y a-t-il des précautions d'utilisation importantes ?

Ne laissez jamais l'appareil sans surveillance pendant la cuisson. Ne versez pas d'eau sur une flamme d'huile. Éloignez les matériaux inflammables. Après utilisation, assurez-vous que tous les boutons sont en position '0'. Nettoyez régulièrement pour éviter l'accumulation de graisse.

MODE D'EMPLOI VAL TG 4A NVT VALBERG

Cette notice est conçue pour plusieurs modèles. Votre appareil de cuisson n'est peut-être pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôler dans la notice les caractéristiques dans les paragraphes correspondant aux images.

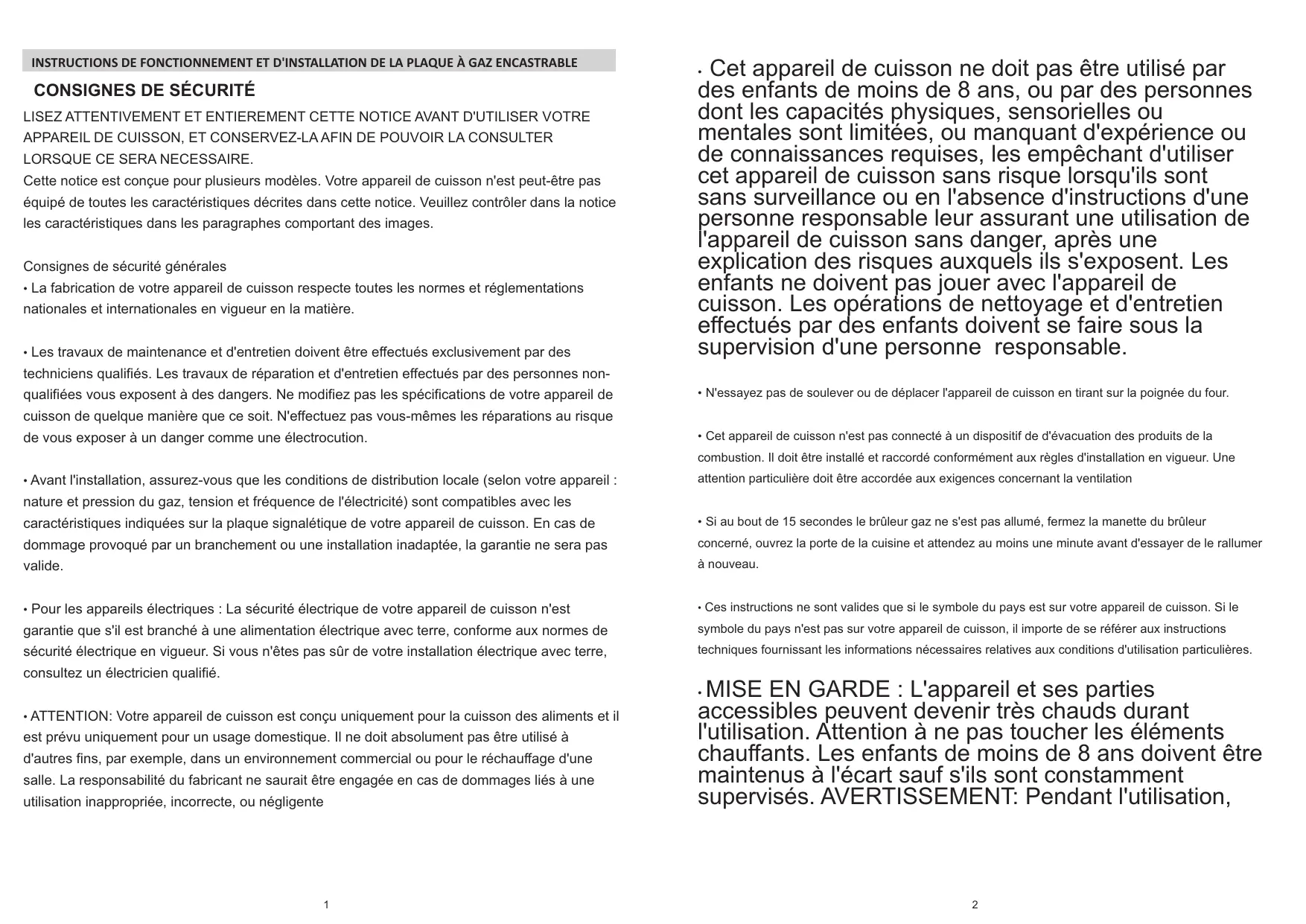

Consignes de sécurité générales

• La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations nationales et internationales en vigueur en la matière.
• Les travaux de maintenance et d'entretien doivent être effectués exclusivement par des techniciens qualifiés. Les travaux de réparation et d'entretien effectués par des personnes non qualifiées vous exposent à des dangers. Ne modifiez pas les spécifications de votre appareil de cuisson de quelque manière que ce soit. N'effectuez pas vous-mêmes les réparations au risque de vous exposer à un danger comme une électrocution.
• Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre appareil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles avec les caractéristiques indiquées sur la plaque signalétique de votre appareil de cuisson. En cas de dommage provoqué par un branchement ou une installation inadaptée, la garantie ne sera pas valide.
• Pour les appareils électriques : La sécurité électrique de votre appareil de cuisson n'est garantie que s'il est branché à une alimentation électrique avec terre, conforme aux normes de sécurité électrique en vigueur. Si vous n'êtes pas sûr de votre installation électrique avec terre, consultez un électricien qualifié.
• ATTENTION : Votre appareil de cuisson est conçu uniquement pour la cuisson des aliments et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le réchauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de dommages liés à une utilisation inappropriée, incorrecte, ou négligente.
• Cet appareil de cuisson ne doit pas être utilisé par des enfants de moins de 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont limitées, ou manquant d'expérience ou de connaissances requises, les empêchant d'utiliser cet appareil de cuisson sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable leur assurant une utilisation de l'appareil de cuisson sans danger, après une explication des risques auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil de cuisson. Les opérations de nettoyage et d'entretien effectuées par des enfants doivent se faire sous la supervision d'une personne responsable.

N'essayez pas de soulever ou de déplacer l'appareil de cuisson en tirant sur la poignée du four. - Cet appareil de cuisson n'est pas connecté à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences concernant la ventilation. - Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur concerné, ouvrez la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer à nouveau. - Ces instructions ne sont valides que si le symbole du pays est sur votre appareil de cuisson. Si le symbole du pays n'est pas sur votre appareil de cuisson, il importe de se référer aux instructions techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.

MISE EN GARDE : L'appareil et ses parties accessibles peuvent devenir très chauds durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés. AVERTISSEMENT : Pendant l'utilisation,

Tous les éléments accessibles de votre appareil de cuisson deviennent chauds et gardent pendant un certain temps leur température élevée, même quand l'appareil de cuisson est arrêté. Ne touchez pas les surfaces chaudes (manettes et poignée du four comprises) et empêchez les enfants de moins de 8 ans d'approcher de l'appareil de cuisson. Il est recommandé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.

• AVERTISSEMENT : Ne laissez pas votre appareil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre appareil de cuisson et couvrez la casserole ou la poêle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne la mettez jamais en route sans surveillance quand vous faites chauffer de l'huile. Ne laissez pas de matière inflammable près de votre appareil de cuisson lorsqu'il fonctionne.
• MISE EN GARDE : Danger de feu : Ne placez jamais d'objets sur la plaque de cuisson.
• AVERTISSEMENT : Risque d'incendie : Ne rangez pas d'objets sur les surfaces de cuisson et ne rangez aucun contenant pressurisé tel que les aérosols, les matériaux inflammables (objets en papier, en plastique et en tissu), dans le tiroir placé sous le four ou sous la plaque de cuisson. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles).
• MISE EN GARDE : Si la surface est fêlée, déconnectez l'appareil de l'alimentation pour éviter un risque de choc électrique.

AVERTISSEMENT : Si votre appareil de cuisson est équipé d'une table de cuisson en verre (vitrocéramique ou induction) et que la surface est fissurée, mettez les manettes sur « 0 » pour éviter un éventuel choc électrique. De même, si des fissures apparaissent sur les plaques électriques, il est impératif de couper immédiatement l'alimentation électrique afin de prévenir toute électrocution.

Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur la table de cuisson, car ils peuvent devenir chauds.

• Après utilisation, arrêtez le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne comptez pas sur le détecteur de casseroles.

Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Si votre appareil de cuisson est équipé d'un couvercle, ce couvercle doit être soulevé avant la mise en fonctionnement des zones de cuisson. Avant de refermer le couvercle, il faut s'assurer que l'appareil de cuisson a bien refroidi. Les couvercles en verre peuvent se casser lorsqu'ils sont chauffés. Éteignez tous les brûleurs avant de fermer le couvercle.

Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé. Notre appareil de cuisson ne doit jamais être

branché sur une rallonge, sur une minuterie extérieure, une prise multiple ou un système de commande à distance séparé, ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.

Pour empêcher le basculement de votre appareil de cuisson, des fixations de stabilisation doivent être installées. Si votre appareil de cuisson est installé sur un socle, prenez les précautions nécessaires pour qu'il ne tombe pas. MISE EN GARDE : Ce dispositif de stabilisation doit être mis en place pour éviter le basculement de l'appareil (voir explications dans la notice).

Lors de son utilisation, l'appareil devient chaud. Faites attention de ne pas toucher les éléments chauffants situés à l'intérieur du four. Quand le four fonctionne, il ne faut absolument pas toucher les éléments chauffants (résistances) du four, car il y a un risque très important de brûlure.

• Faites attention que les poignées des casseroles soient disposées vers l'intérieur de la table de cuisson, de façon à prévenir les chutes éventuelles. Les poignées des casseroles peuvent devenir chaudes, attention aux enfants.
• Faites attention aux poignées de la porte du four et aux manettes de commande des zones de cuisson qui peuvent devenir chaudes lors de l'utilisation de votre appareil de cuisson et pendant un certain temps après son utilisation.

N'utilisez pas de produits de nettoyage abrasifs, de crèmes caustiques, d'éponges abrasives ou de grattoirs métalliques pour nettoyer tous les éléments de votre appareil de cuisson (verre, émail, inox, plastique et peinture), car cela rayerait les surfaces et pourrait entraîner l'éclatement des

surfaces en verre ou la destruction des autres éléments de votre appareil de cuisson. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

• N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre appareil de cuisson.
• Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de casser les éléments en verre, vous devez faire attention de ne pas les rayer pendant le nettoyage.

Évitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter sur le verre (dans le cas d'un travail au-dessus de votre appareil de cuisson).

MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.

MISE EN GARDE : Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.

• Il est recommandé d'éloigner les jeunes enfants.
• Lors des nettoyages pyrolytiques, les grilles de four, les étagères et les grilles, ou tout autre accessoire doivent être enlevés avant le cycle pyrolyse. Les éclaboussures excessives doivent également être nettoyées avant le cycle pyrolyse.
• Utiliser uniquement la sonde thermique recommandée pour ce four. (option sonde pour viande, si votre appareil en est équipé)
• Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre appareil de cuisson. Assurez-vous aussi que le câble n'est pas coincé derrière votre appareil de cuisson. Si le

câble d'alimentation est endommagé, il doit être remplacé par un câble représentant les mêmes caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.

Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre appareil de cuisson et casser certaines parties (d'où la nécessité de mettre en place les fixations anti-basculement).

En cas d'utilisation d'appareils électriques à proximité de votre appareil de cuisson, faites attention que le câble d'alimentation de ces appareils ne soit pas en contact avec la surface chaude de votre appareil de cuisson.

Avertissements d'installation

N'utilisez votre appareil de cuisson que lorsque l'installation est terminée.

• Votre appareil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant décline sa responsabilité pour tout dommage résultant d'un mauvais emplacement ou de l'installation de votre appareil de cuisson par un technicien non qualifié.
• Après avoir déballé votre appareil de cuisson, vérifiez soigneusement si celui-ci n'a pas été endommagé pendant le transport. En cas de dommage, ne l'utilisez pas et contactez immédiatement votre revendeur. Étant donné que les matériaux d'emballage (polystyrène, nylon, agrafes, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement (mettez-les dans les conteneurs spécifiques pour le recyclage).
• Protégez votre appareil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, à la poussière, etc.
• Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température minimale de 100 °C.
• Les conditions d'ajustement au gaz de votre appareil de cuisson sont indiquées sur une étiquette collée à l'arrière (uniquement pour les appareils de cuisson à gaz et mixtes).

Si vous utilisez votre appareil de cuisson avec du gaz en bouteille (propane), la bouteille doit être obligatoirement installée à l'extérieur de la maison (uniquement pour les appareils de cuisson à gaz). Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou un extincteur tout près de votre appareil de cuisson.

Lors de l'utilisation

Lors de la première mise en marche de votre appareil de cuisson (au niveau du four), il se produit une certaine odeur caractéristique des matériaux d'isolation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites-le fonctionner à vide à sa température maximale pendant 45 minutes. Vous devez également vous assurer que la pièce dans laquelle est installé votre appareil de cuisson est bien ventilée.

• Au cours de l'utilisation du four, les surfaces internes et externes du four deviennent chaudes. Au moment de l'ouverture de la porte du four, mettez-vous en retrait pour éviter de vous brûler avec la vapeur très chaude qui va alors se dégager du four : il peut y avoir des risques de brûlures.

• Ne placez pas de matériaux inflammables ou combustibles à proximité de votre appareil de cuisson pendant son fonctionnement.

Utilisez toujours des gants de cuisine pour mettre ou retirer les plats de cuisson du four.

• Ne laissez pas votre appareil de cuisson sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu et engendrer un incendie. N'essayez jamais d'éteindre avec de l'eau des flammes provenant d'huile en feu, mais éteignez votre appareil de cuisson et couvrez la casserole ou la poêle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne la mettez jamais en route sans surveillance quand vous faites chauffer de l'huile. Ne laissez pas de matière inflammable près de votre appareil de cuisson lorsqu'il fonctionne.
• Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées de telle sorte qu'elles ne puissent pas gêner ou être attrapées par un enfant.

N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.

Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat.

Sur les dessus vitro et induction, ne coupez pas du pain sur le verre. Le plan de travail en verre ne doit pas être utilisé comme surface de travail. Faites attention de ne pas poser sur le dessus des récipients qui pourraient abîmer le verre. Des récipients ayant des bords tranchants peuvent rayer la surface du dessus et l'endommager. Un conseil : essuyez systématiquement le dessous des casseroles avec un chiffon avant de les poser sur la surface en verre, ceci afin d'enlever des microparticules sous le récipient, qui risqueraient de rayer le verre.

Sur les dessus tout, utilisez uniquement des ustensiles à fond plat.

• Sur les dessus induction, utilisez uniquement des ustensiles à fond plat spécifiques pour l'induction (indiqués sous l'ustensile par le fabricant).
• Il est possible que vous entendiez un petit bruit à la mise en marche d'une zone de cuisson.
• Les utilisateurs qui portent un pacemaker implanté doivent tenir la partie supérieure de leur corps à au moins 30 cm des zones de cuisson à induction allumées.

Si vous n'avez pas l'intention d'utiliser votre appareil de cuisson pendant une longue période, nous vous conseillons de le débrancher électriquement. Veillez aussi à fermer en même temps le robinet de gaz (pour les appareils de cuisson à gaz) lorsque vous n'utilisez pas l'appareil.

Si vous ne vous servez pas pendant un certain temps de vos plaques électriques, il sera nécessaire de mettre un peu d'huile dessus afin d'éviter qu'elles ne rouillent (plaque en fonte).

Assurez-vous toujours que les manettes de commande de votre appareil de cuisson sont toujours à la position « 0 » lorsque l'appareil de cuisson n'est pas utilisé.

Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. Positionnez bien les grilles du four dans les glissières latérales prévues à cet effet, sinon quand vous tirerez sur les grilles, elles pourront s'incliner, et le liquide chaud contenu dans les ustensiles de cuisson pourrait couler ou vous brûler.

• Certains appareils de cuisson avec four électrique sont équipés d'un ventilateur tangentiel. Ce ventilateur fonctionne pendant la cuisson. L'air est expulsé à travers des orifices entre la porte du four et le bandeau de commande. Le ventilateur peut continuer à fonctionner après l'arrêt du four pour aider les commandes à refroidir : ne vous inquiétez pas.

● ATTENTION : L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité, des odeurs et des produits de la combustion du gaz dans la pièce au sein de laquelle est installé votre appareil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l'appareil de cuisson fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique (genre hotte aspirante mécanique). Pour les appareils de cuisson avec énergie électrique, la cuisson produit aussi de l'humidité et des odeurs. Il sera nécessaire d'installer aussi un dispositif de ventilation mécanique.

• Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si installée.
• Si vous utilisez le grill gaz (suivant modèle), il est impératif de laisser la porte ouverte, et de mettre en place la tôle de protection (pour le bandeau et les manettes) fournie avec votre appareil de cuisson. Ne jamais utiliser le grill gaz lorsque la porte du four est fermée (pour les appareils de cuisson gaz avec grill gaz).
• Si vous utilisez le grill électrique (suivant modèle), la porte du four devra être fermée (pour les appareils de cuisson avec four électrique).

ATTENTION : Les couvercles en verre peuvent se briser sous l'effet de la chaleur. Avant de refermer le couvercle, fermez tous les brûleurs ou zones de cuisson et laissez la surface du plan de cuisson refroidir.

Lorsque la porte du four ou le tiroir sous-four est ouvert, ne rien poser dessus et ne laissez pas les enfants grimper sur la porte ou s'y asseoir. Cela pourrait déséquilibrer votre appareil de cuisson et casser le couvercle (d'où la nécessité de mettre en place les fixations anti-basculement). - Ne rangez aucun objet lourd ou inflammable (nylon, sac en plastique, papier, habits...) dans le tiroir placé sous le four. Les ustensiles de cuisine en plastique en font également partie (ainsi que les manches d'ustensiles). - Ne séchez pas de serviettes, éponges ou vêtements dans ou sur votre appareil de cuisson ainsi que sur la poignée du four.

Pendant le nettoyage et l'entretien

• Arrêtez toujours le fonctionnement de votre appareil de cuisson avant le nettoyage ou l'entretien, en le débranchant, ou en éteignant l'interrupteur principal. Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande. N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de surface de l'appareil de cuisson.

DANS LE BUT DE MAINTENIR L'EFFICACITÉ ET DE GARANTIR LA SÉCURITÉ DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIÈCES D'ORIGINE ET DE FAIRE APPEL À NOS REPRÉSENTANTS EN CAS DE BESOIN.

INSTALLATION ET PRÉPARATION À L'UTILISATION

Important : Cet appareil doit être installé par un technicien qualifié conformément aux consignes d'installation prescrites par le fabricant, la réglementation locale en matière de construction, les codes de l'autorité en charge du gaz, ainsi que les consignes relatives au câblage électrique.

Installation de votre appareil

• Les techniciens responsables de l'installation doivent respecter les lois actuellement en vigueur concernant la ventilation et l'évacuation des gaz d'échappement.
• Nous vous conseillons de toujours débrancher l'alimentation en gaz de l'appareil avant d'effectuer d'éventuelles tâches d'entretien ou de réparation. L'appareil doit être contenu dans des unités résistantes à la chaleur.
• Ces parties supérieures ont été conçues pour être encastrées dans des meubles de cuisine de 600 mm de profondeur.
• Les parois de l'unité ne doivent pas dépasser le plan de travail et doivent pouvoir résister aux températures ambiantes de plus de 60°C.
• Évitez d'installer l'appareil à proximité de matières inflammables comme les rideaux.

Exigences en matière de ventilation

Pour les pièces de moins de 5 m³, une ventilation permanente de 100 mm² d'espace libre est requise.

Emplacement

L'appareil a été fabriqué et approuvé pour être utilisé à des fins domestiques uniquement. Par conséquent, il ne doit pas être installé dans un environnement commercial, semi-commercial, ou communal. Notre produit ne sera pas couvert par la garantie si vous l'installez dans l'un des cadres cités ci-dessus ; en conséquence, cela pourrait affecter toute assurance de responsabilité civile vis-à-vis des tiers dont vous pourriez jouir.

Informations à caractère technique destinées à l'installateur

Après avoir retiré l'appareil de l'emballage, vérifiez que l'appareil et les accessoires respectifs ne sont pas endommagés. Si vous suspectez un éventuel dommage, évitez d'utiliser l'appareil et contactez le magasin où vous avez acheté cet appareil.

L'appareil est fourni avec un kit d'installation comprenant un matériel de scellage adhésif, des supports de fixation et des vis.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace : vous pouvez par exemple augmenter le niveau de la ventilation mécanique si vous en avez une.

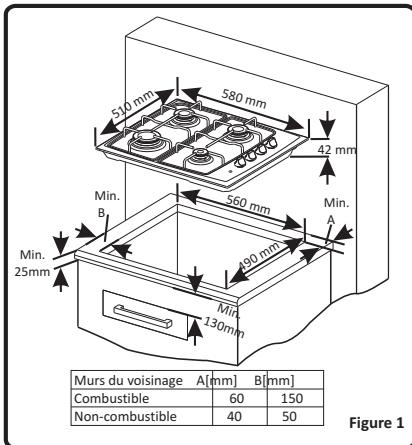

• Découpez les dimensions comme indiqué au schéma 1. Repérez l'ouverture sur le plan de travail de sorte qu'après avoir installé la table de cuisson, les éléments ci-après soient garantis :

100 mm du bord de la cuisinière aux matières combustibles, 700 mm en dessous des placards supérieurs ou des étagères, 750 mm en dessous des ventilateurs d'évacuation.

• Appliquez le matériel de scellage adhésif "C" tout autour de l'ouverture sur le plan de travail afin d'épouser les contours du périmètre de l'appareil. Veillez à ce que les raccordements se chevauchent aux coins et qu'aucun espace ne soit laissé tout au long du matériel de scellage.

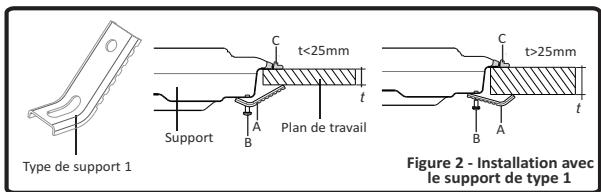

Supports de type 1

Insérez l'appareil dans l'ouverture et fixez-le en position à travers les supports (A) et les vis (B). Ajustez la position des supports en fonction de l'épaisseur du plan de travail comme indiqué à la figure 2 et serrez les vis uniformément.

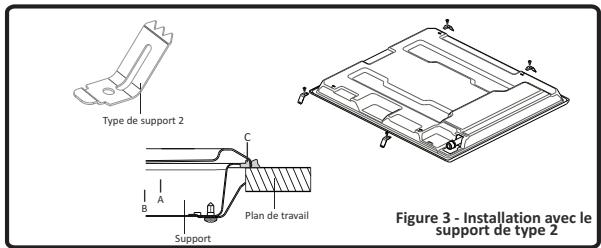

Supports de type 2

Fixez les supports (A) grâce aux vis (B) sur le couvercle inférieur de l'appareil comme indiqué à la figure 3. Insérez l'appareil dans l'ouverture et exercez une certaine pression sur la table de cuisson, assurez-vous que l'appareil est bien positionné.

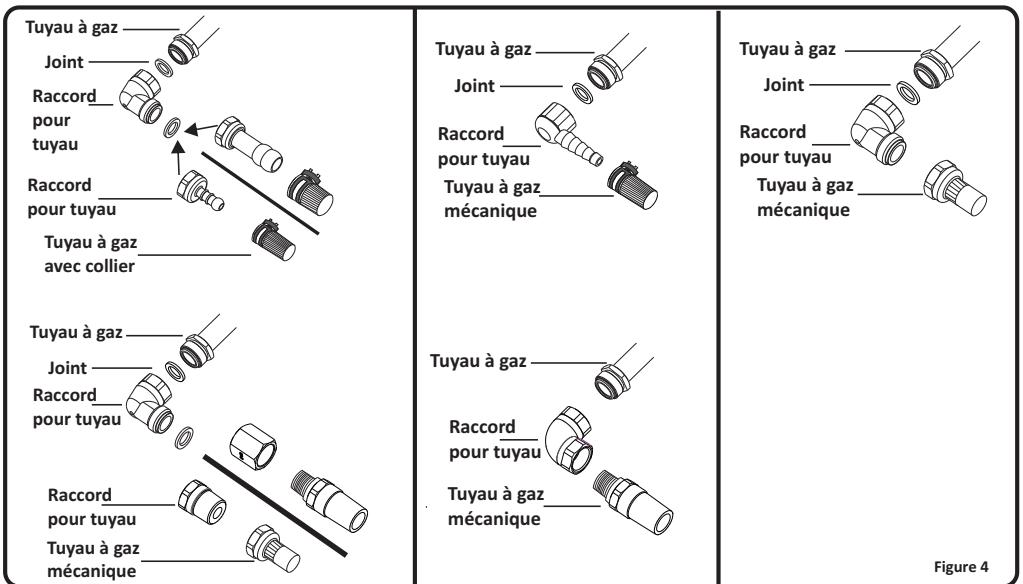

Connexion du gaz

La connexion du gaz doit respecter les standards et la réglementation applicables dans la localité et sur le plan international. Vous trouverez l'information relative aux types de gaz appropriés et les injecteurs de gaz appropriés dans le tableau des caractéristiques techniques. Si la pression des gaz utilisés est différente des valeurs en vigueur dans votre localité, il peut s'avérer nécessaire de monter un régulateur de pression disponible sur l'alimentation en gaz. Nous vous recommandons de contacter le service agréé afin d'effectuer ces réglages.

Si la connexion de gaz a été faite à travers un tuyau flexible relié à l'alimentation en gaz de l'appareil, elle doit également être fixée par un collier. Connectez votre appareil à la ressource de gaz avec un tuyau court et durable. La longueur maximale autorisée du tuyau est 1,5 m. Le tuyau qui achemine le gaz vers l'appareil doit être changé (1) une fois par an pour assurer la sécurité.

Après avoir allumé le gaz, vérifiez tous les tuyaux et points de connexion avec de l'eau ou un fluide savonneux pour détecter toute fuite. Évitez d'utiliser une flamme nue pour vérifier les fuites de gaz. Aucune composante métallique utilisée lors de la connexion du gaz ne doit être rouillée. Vérifiez également les dates d'expiration des composantes à utiliser.

N'oubliez pas que la connexion de cet appareil au gaz a été prévue pour le pays dans lequel il a été fabriqué. Le principal pays de destination figure sur la plaque signalétique de l'appareil. Si vous devez l'utiliser dans un autre pays, l'une des connexions présentées dans l'illustration ci-dessous peut être requise.

Il est recommandé de contacter le service agréé pour effectuer les connexions de gaz de manière appropriée et conformément aux normes de sécurité.

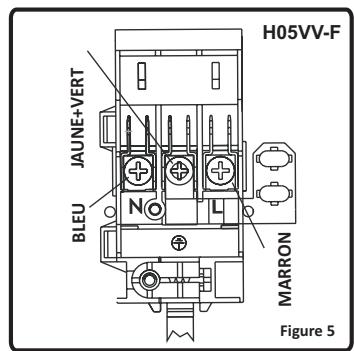

• Branchement électrique et sécurité : Le conducteur de terre doit être connecté à la borne de terre.
• Vous devez sécuriser le cordon d'alimentation avec une isolation appropriée et le raccorder à la source d'alimentation pendant le branchement. S'il n'existe pas de sortie électrique de terre appropriée et conforme aux réglementations en vigueur sur le lieu d'installation, contactez notre service agréé. La sortie électrique de terre doit être proche de l'appareil.

Des connexions électriques erronées peuvent endommager l'appareil et être dangereuses pour votre sécurité, ce qui annule également votre garantie.

L'appareil a été conçu pour fonctionner sous un courant électrique de 230 V, 50 Hz. Si le courant secteur est différent, contactez votre service agréé. Le fabricant décline toute responsabilité en cas de dommages ou de pertes provoqués par un mauvais branchement effectué par une personne non agréée.

Changement du gaz (figures 4 et 5)

Votre appareil a été conçu pour fonctionner avec du gaz GPL/GN. Les brûleurs peuvent être adaptés à différents types de gaz en remplaçant les injecteurs correspondants et en ajustant la longueur de flamme minimale adaptée au gaz utilisé. Pour cette raison, les étapes ci-après doivent être suivies :

• Coupez l'alimentation en gaz principal et débranchez l'appareil du secteur électrique.

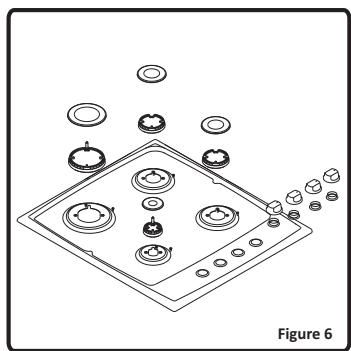

• Retirez le couvercle du brûleur et l'adaptateur (Figure 6).

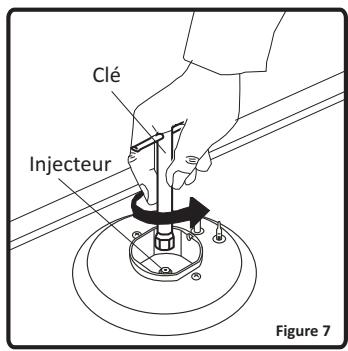

• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 7).
• Remplacez l'injecteur en utilisant un autre parmi ceux prévus dans le kit de conversion, avec des diamètres correspondants adaptés au type de gaz à utiliser, en fonction du diagramme d'information (également fourni).

Réglage de la position de flamme réduite :

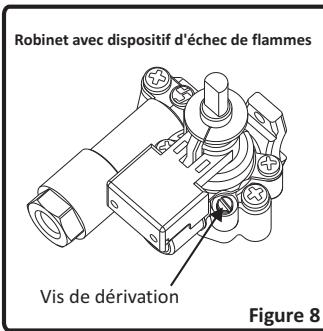

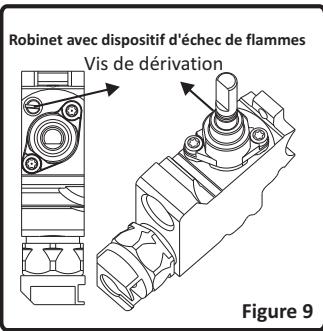

La longueur de la flamme à la position minimale peut s'ajuster à l'aide d'une vis plate située sur le robinet. Pour les robinets avec dispositif d'échec de flammes, la vis se trouve sur le côté de la tige du robinet. Pour les robinets sans dispositif d'échec de flammes, la vis se trouve à l'intérieur de la tige du robinet (Figure 10). Pour régler le niveau de flamme beaucoup plus facilement, nous vous conseillons d'enlever le panneau de commande (et le microinterrupteur, le cas échéant) pendant le réglage.

Pour déterminer la position minimale, allumez les brûleurs et laissez-les à la position minimale. Enlevez à l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation d'environ 90°. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le gaz est bien réparti. Assurez-vous que la flamme ne s'éteint pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

UTILISATION DE VOTRE FOUR

Dispositif de sécurité contre les flammes :

Brûleurs à gaz (Si votre produit est doté d'un dispositif de sécurité contre le gaz)

Les tables de cuisson dotées d'un dispositif d'échec de flammes assurent la sécurité lorsque la flamme s'éteint accidentellement. En pareille situation, le dispositif bloquera les canaux utilisés par les brûleurs à gaz et évitera toute accumulation de gaz non brûlé. Patientez 90 secondes avant de rallumer un brûleur à gaz éteint.

La table de cuisson a 3 positions : Off (0), Max (symbole de grosse flamme) et Min (symbole de petite flamme). Après avoir allumé le brûleur à la position « Maximum », vous avez la possibilité d'ajuster la longueur de la flamme entre les positions « Maximum » et « Minimum ». Évitez d'utiliser les brûleurs lorsque le bouton se trouve entre les positions « Maximum » et « Off ».

Après l'allumage, procédez à une vérification visuelle des flammes. Si vous voyez une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifiez au niveau des bouchons et des couronnes (Figure 13). Bien plus, veillez à ce qu'aucun liquide ne se soit écoulé à l'intérieur des coupelles de brûleur. Si les flammes du brûleur s'échappent accidentellement, fermez le brûleur, aérez la cuisine avec de l'air frais, et n'essayez pas de rallumer avant les 90 prochaines secondes.

En fermant la table de cuisson, tournez le bouton dans le sens horaire jusqu'à ce que le bouton pointe sur « 0 » ou jusqu'à ce que le marqueur du bouton pointe vers le haut.

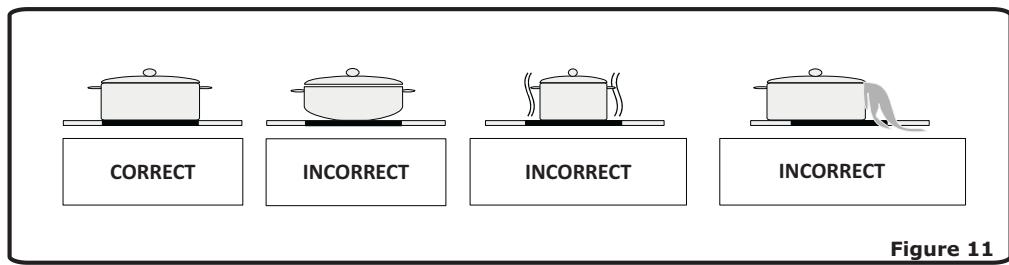

Pour une performance maximale des brûleurs principaux, utilisez des récipients ayant les diamètres à fond plat ci-après : Si vous utilisez des récipients aux dimensions inférieures à celles précisées ci-après, des pertes d'énergie s'en suivront.

Brûleur rapide/Wok : 22-26 cm

Brûleur semi-rapide : 14-22 cm

Brûleur auxiliaire : 12-18 cm

Lorsque la plaque est utilisée pour la première fois, ou si elle n'a pas été utilisée pendant une période prolongée, vous devez éliminer toute humidité accumulée autour des composants électriques de la plaque en allumant la plaque au minimum pendant près de 20 minutes.

• Ne jamais faire fonctionner la table de cuisson sans avoir posé de récipient sur les plaques chauffantes.
• La température des parties exposées peut être élevée lorsque l'appareil est utilisé. C'est pourquoi il est impératif de tenir les enfants et les animaux hors de portée de la plaque pendant et après l'utilisation.
• Pour une durée de vie prolongée, la plaque chauffante doit être bien nettoyée avec les produits de nettoyage appropriés. Pour éviter la rouille et en préserver l'état neuf, il est conseillé de frotter légèrement la plaque chauffante avec un tissu imbibé d'un peu d'huile. Ne pas nettoyer avec des nettoyeurs à vapeur.
• Veillez à ce que la base de la casserole soit sèche avant de la placer sur la plaque chauffante. Lorsque la plaque chauffante est allumée, il est important de veiller à ce que la casserole soit correctement centrée sur la plaque (Figure 11).

TABLE D'INJECTEUR

G30 28-30mbar 7.5 kW 545 g/h II2E+3+ FR Classe: 3	NG G20/G25 20/25 mbar	LPG G30/G31 28-30/37 mbar
BRULEUR RAPIDE
Repère d'injecteur (1/100 mm)	115	85
Puisance Nominale(Kw)	3	3
Débit Nominal	285,7 l/h	218,1 g/h
BRULEUR INTERMÉDIAIRE
Repère d'injecteur (1/100 mm)	97	65
Puisance Nominale(Kw)	1,75	1,75
Débit Nominal	166,7 l/h	127,2 g/h
BRULEUR INTERMÉDIAIRE
Repère d'injecteur (1/100 mm)	97	65
Puisance Nominale(Kw)	1,75	1,75
Débit Nominal	166,7 l/h	127,2 g/h
BRULEUR AUXILIAIRE
Repère d'injecteur (1/100 mm)	72	50
Puisance Nominale(Kw)	1	1
Débit Nominal	95,2 l/h	72,7 g/h

Type	Diamètre (mm)	Puisance (W)
Norme	180	1500
Rapide	180	2000

Type d'électricité utilisé : 230V AC - 50 Hz

Le symbole qui figure sur le produit ou sur son emballage indique que ledit produit peut ne pas être traité comme déchet ménager. Il doit être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent être causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.

S.A.S. ELECTRODEPOT FRANCE. C.R.T.

Campus - 1 route de Vendeville - 59155 FACHES THUMESNIL

www.electrodepot.fr

52116513 08/13
