MODE D'EMPLOI VAL TGV 5 NET VALBERG
NOUVAUTE ! Sécurité Flamme suivant la nouvelle Directive Européenne:
Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. ÀpRES allumage il est impératif de maintainir la manette de commande enfonnée pendant 8 secondes environ avant de la lâcher.
CET APPAREIL DOIT ETRE INSTALLLE CONFORMEMENT AUX REGLEMENTATIONS EN VIGUEUR ET UTILISE DANS UN ENDROIT BIEN AERE. CONSULTER LA NOTICE AVANT D'INSTALLLER ET D'UTILISER CET APPAREIL.
Cher client
Vous venez d'acquerir une de nos tables de cuisson et nous vous remercions de votrechoix.
Celle-ci a ete soigneusement conque, fabriquee et testee pour voite plus grande satisfaction.
Nos you conseillons de dire très attentivement cette notice d'utilisation. Les instructions et conseils you aideront à utiliser au moins votre table de cuisson. Cette table de cuisson est destinée uniquement à un usage domestique, excluant l'usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour lequel elle a été conçue, c'est-à-dire la cuisson des alimentés et non le chauffage d'un local par exemple.
La classe de l'appareil : 3
Le gaz et la pression pour lesquels l'appareil est reglé : G20/25 - 20/25 mbar
Le pays de destination : France
La catégorie de l'appareil: II_2E + 3+ FR
Type de I'appareil : A
SOMMAIRE
PAGE
PRECAUTIONS D'EMPLOI 3
DESCRIPTION 8
INSTALLATION 9
Conseils à l'installateur 9
Déballage 10
Installation de la table de cuisson 10
Branchement gaz 13
Branchement electrique 15
Mise en place des brûleurs 16
Changement des injecteurs 16
AVANT LA PREMIERE UTILISATION 19
UTILISATION 19
Utilisation des brûleurs gaz 19
NETTOYAGE ET ENTRETIEN 21
MISE AU REBUT 22
QUE FAIRE EN CAS DE PANNE 23
SPECIFICATIONS TECHNIQUES 24
PRECAUTIONS D'EMPLOI
Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant dinstaller et d'utiliser votre apparéil.
1 - Les conditions de branchement sont indiquées sur la plaque signalétique.
2 - Cette table de cuisson doit être installée par un technicien qualifié suivant les normes en vigueur. Elle doit être utilisée dans un endroit bien aéré uniquement. Lisez attentivement cette notice avant la première installation et utilisation.
3 - IMPORTANT : l'installation doit être effectueésuivants les instructions indiquées dans cette notice. Une installation incorrecte peut cause desdommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en casd'installation ne respectant pas les règles en vigueur.
4 - Cet apparéil doit avoir un branchement à la terre. En cas de branchement incorrect la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences.
5 - Ne vérifie jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme.
6 - Retirrez toutes traces d'emballage avant d'utiliser la table de cuisson. Les emballages devront être éliminés dans le cadre du tri sélectif.
7 - Cet apparéil n'est pas relié à un système d'évacuation des produits de la combustion.
Veillez à assurer une bonne aération et ventilation de la piece dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustate.
Il faut assurer un débit de ventilation au minimum de 20m3/h.
8 - L'utilisation d'un apparéil de cuisson au gaz provoque de la chaleur et de la vapeur dans la piece dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou hotte électrique. L'utilisation intensive et prolongée de l' apparéil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)). Les trous d'aérations de l' apparéil ne doivent pas être couverts.
9 - MISE EN GARDE : Pendant et immédiatement après le fonctionnement les parties accessibles de l'appareil deviennent chaudes. Evitez de les toucher. Les enfants doivent être tenus à distance.
10 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une minute avant de rallumer le brûleur.
11 - Lorsque la table de cuisson n'est pas utilisé il est recommandé de fermer le robinet d'alimentation de gaz.
12 - MISE EN GARDE : Danger de feu ! Ne posez rien sur le plan de cuisson pour ranger.
13 - Ne rangez jamais pres des foyers des recipients contenant du gaz pressurisé, des aérosols, des produits et matières inflammables tel que du papier, du plastique ou du tissu etc., ainsi que des objets et ustensiles contenant des matières inflammables.
lls pourraient prendre feu
14- MISE EN GARDE : Cuisson sans surveillance avec huile ouGRAISSPEcut etre dangereux et peut causer un feu. Ne jamais essayer d'eteindre un feu avec de I'eau.Arrétez le fonctionnement de l'appareil et couvrir les flammes, par exemple avec une couverture anti-feu ou un couvercle.
15 -MISE EN GARDE : Lors de l'utilisation l'appareil et ses parties accessibles deviennent chauds. Faire attention de ne pas toucher les éléments chauffants sur le plan de cuisson. Si les enfants de moins de 8 ans d'âge ne sont pas surveillés en permanence, ils doivent être tenus à distance.
16 - Surveillance vous appeareil en cours de fonctionnement pour éviter tout risque d'incident.
17 - Àprous avoir utilisé la table de cuisson, vérifie que l'index des manettes est sur la position de fermeture.
18 - Pour utiliser un apparéil électrique il est recommandé de respecter certaines règles :
Ne pas toucher l'appareil avec des mains ou des pieds mouillés ou humides
Ne pas utiliser l'appareil les pieds nus
19 - Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou toute personne de qualification similaire afin d'éviter tout danger.
20 - Cet apparéil n'est pas prévu pour être utilisé par des enfants.
21- Cet apparéil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance à condition qu'ils (qu'elles) soient correctement surveillée(e)s et qu'ils (qu'elles) aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'ils (qu'elles) comprend les dangers encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de cet apparéil ne doit pas être effectuels par des enfants sauf qu'ils ont plus de 8 ans et qu'ils sont surveillés.
22 - Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparée.
23 - Cet apparéil doit être débranché du réseau
électrique avant le nettoyage et l'entretien par l'usager.
24 - Ne pas utiliser d'appareil de nettoyage à vapeur pour nettoyer cet apparéil.
25 - Les produits electroménagers usages ne doivent pas etre jetés avec les ordures menagères. Veuillez utiliser les aménagements spécifique prévus pour les traiter.
Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.
26 - MISE EN GARDE : Si le verre de votre table de cuisson est cassé , éteignez immédiatement tous les brûleurs et débranchez l'appareil. Ne touchez plus la surface de l'appereil et ne l'utilisez plus.
27 - MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson concus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
Attention: Utilisez des gants protecteurs lors du déballage et de l'installation.

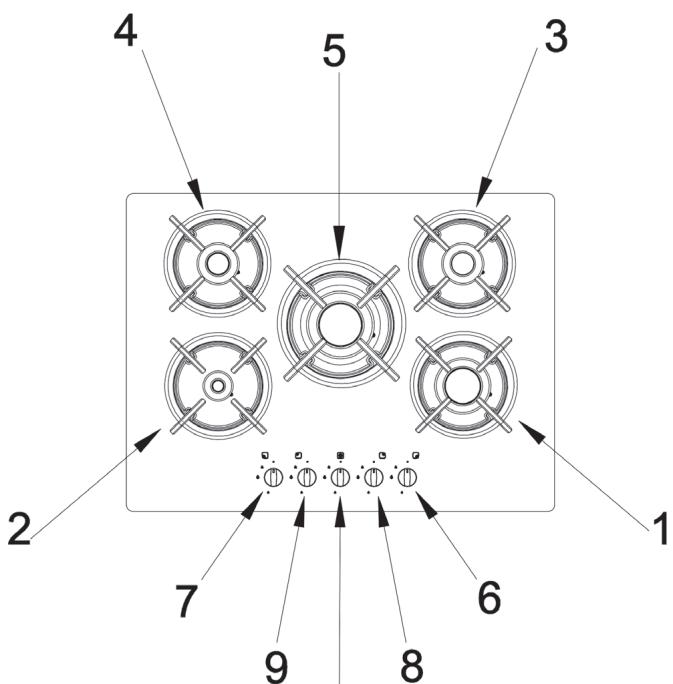

DESCRIPTION
Figure 1
10
Description des feuX
1) Brûleur auxiliaire
2) Brûleur rapide
3) Brûleur semi rapide
4) Brûleur semi rapide
5) Brûleur ultra rapide
Description des commandes
6) Manette brûleur (1)
7) Manette brûleur (2)
8) Manette brûleur (3)
9) Manette brûleur (4)
10) Manette brûleur (5)
INSTALLATION
Attention: Utilisez des gants protecteurs lors du débal-lage et de l'installation.
IMPORTANT: l'installation doit être effectuee suivant les instructions indiquées dans cette notice.
Une installation incorrecte peut cause des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.
CONSEILS A L'INSTALLATEUR
1) L'installation, le branchement, le réglage et la transformation de la table de cuisson pour l'utilisation d'autres gaz, doivent être effectués par un technicien qualifié et suivant les normes en vigueur. La non observation de cette règle annule la garantie et le fabricant ne peut pas être tenu responsable des conséquences.
2) L'installateur doit se rapporter aux normes locales en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion.
3) L'appareil doit être débranché pendant toutes les interventions
4) L'appareil est construit pour être placé dans
des meubles résistants à la chaleur. Les parois des meubles doivent résister à une température de 75^ en sus de la température ambiente.
5) Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600mm.
6) Éviter l'installation à proximité de matériels in-flammables (par ex. rideaux).
DEBALLAGE
Mettez la table de cuisson le plus pres possible de l'endroit où elle sera installée et déballez-la. Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.
INSTALLATION DE LA TABLE DE CUISSON

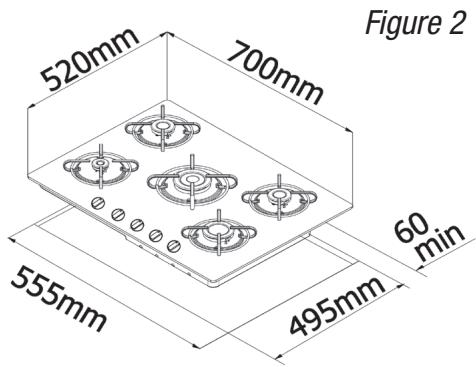

Les parois du mobilier adjacentes à la table de cuisson doivent être obligatoirement résistantes à une température de 120^ , pour évier tout décollage ou déformation.
Pour faire l'encastrement, il est nécessaire de pratiquer une découvert avec les dimensions indiquées dans la figure 2 en tenant compte des remarques suivantes :
- Il faut garder une distance d'au moins 30mm entre la partie inférieure de la table de cuisson et l'étagère située dans le meuble en-dessous.
-
Toute paroi à côté de la table de cuisson doit se couver à une distance minimale de 100mm.
-
La paroi derrière la table de cuisson doit se couver à une distance minimale de 60mm.

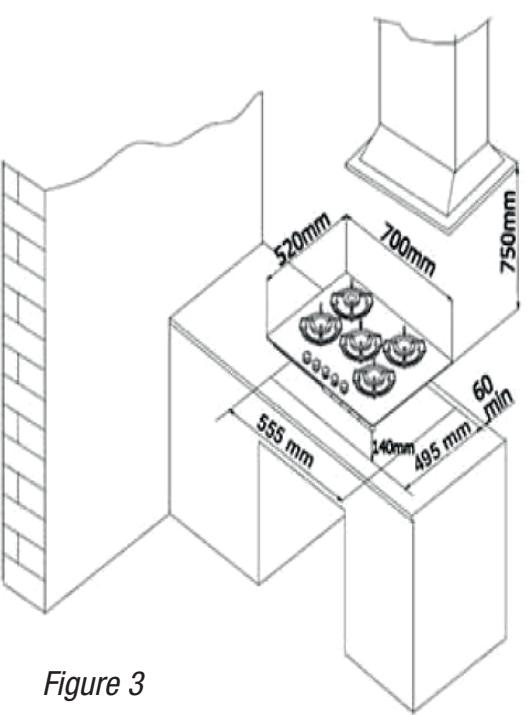

Les autres dimensions à respecter sont indiquées dans la figure ci-après (Fig 3).
Figure 3

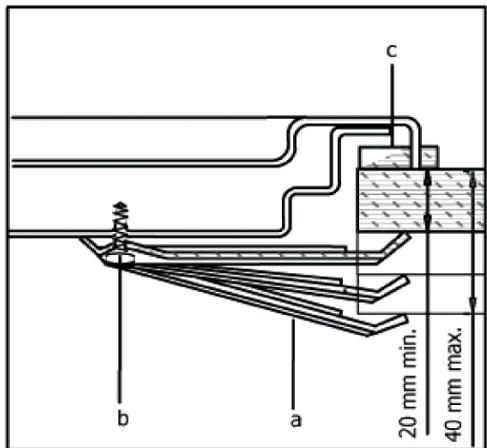

FIXATION DE LA TABLE DE CUISSON
Votre table de cuisson est fournie avec un jeu de pattes et de vis pour la fixation sur des plans de travail d'une épaisseur de 2 à 4cm.
Retourner la table de cuisson et monter les pattes « a » aux endroits prévus en serrant légèrement les vis « b » (Fig 4 à la page 8).
Placer le joint « c » (fournit avec votre table de cuisson) sur le plan de travail au ras de l'ouverture d'encastrement.
Poser la table de cuisson dans l'ouverture en la positionnant correctement.
Placer les pattes « a » et serrer les vis « b » afin
d'assurer le blocage complet de la table de cuisson.
Figure 4
Eliminer la partie du joint débordant la table de cuisson à l'aide d'un outil.
BRANCHEMENT GAZ
Cet apparéil doit être installé et branché par un technicien ou une personne qualifiée suivants les normes en vigueur.
Assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil soient compatibles avec les indicateurs de la table de cuisson (étiquettes à l'arrêté de la table de cuisson).
Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.
Note pour le branchement GPL (bouteille) : En tout cas si votre technicien opte pour un branchement avec un embout (non fourni avec cet apparéil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF
(non fourni avec cet apparéil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite.
(Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)
Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaitre. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.
La longueur du tuyau d'alimentation ne doit pas etre inférieure a 50cm et ne doit pas etre superieure a 200cm. Veillez a ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut I'endommager. Veillez aussi a ce que le tuyau d'alimentation ne soit pas place de façon qu'il puisse etre touché, coince ou tire par un element amovible (ex.tiroir) ou par des objets qui peuvent etre places a la proximite.
BRANCHEMENT ELECTRIQUE
Cette table de cuisson doit être branchée par un technicien qualifié et suivant les normes en vigueur.
Le cable d'alimentation de votre table de cuisson muni d'une fiche doit obligatoirement être branché sur une prise électrique avec terre selon les normes en vigueur.
Assurez-vous que le voltage de votre source soit identique à celui qui est marqué sur la plaque signalétique de votre table de cuisson.
Le cable d'alimentation ne doit pas etre en contact avec des parties chaudes et ne doit pas etre placé à un endroit dont la temperature peut depasser 75^
Il est nécessaire de pouvoir déconnecter l'appareil facilement. La déconnection peut être obtenu en prévoyant une fiche de prise de courant accessible ou en incorporaient un interrupteur dans les canalisations fixes conformément aux règles d'installation en vigueur.

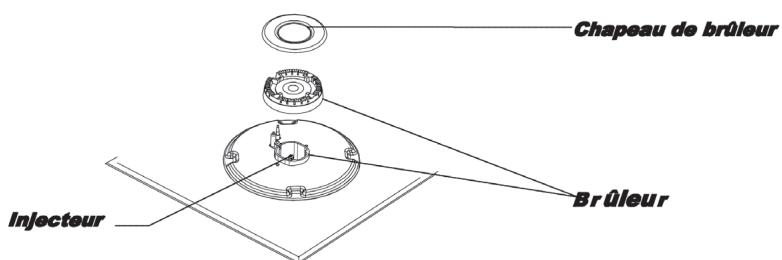

MISE EN PLACE DES BRULEURS
Figure 5

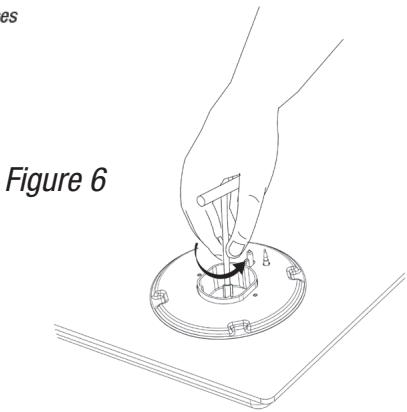

CHANGEMENT DES INJECTEURS
Les tables de cuisson avec des brûleurs gaz s'adaptent aux différences types de gaz en remplaçant les injecteurs.
Cette intervention doit être effectuee par un technicien qualifie. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validee.
Utilisez les injecteurs fournis avec la table de cuisson. Débranchez la prise électrique. Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordance ci-après). Procedez de même pour les autres brûleurs.
Tableau des concordances
| G30/G31 28-30/37 mbar | G20/25 20/25 mbar | |
| Brûleur rapide | 0,85 | 1,15 |
| Brûleur semi rapide | 0,65 | 0,92 |
| Brûleur auxiliaire | 0,50 | 0,72 |
| Brûleur ultra rapide | 0,98 | 1,35 |

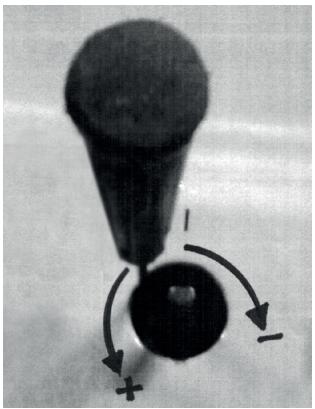

REGLAGE DU RALENTI
Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas
s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répêtez cette opération sur tous les brûleurs.
Attention: La vis de by-pass doit être serrer à fond pour le réglage de début réduit au GPL.
Figure 7
Après avoir changé les injecteurs collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.
AVANT LA PREMIÈRE UTILISATION
Avant la première utilisation assurez-vous qu'il ne resteaucunmatériel d'emballage survoitrable de cuisson. Ces emballages devront etre triésseparement pour le recyclage.
UTILISATION
UTILISATION DES BRULEURS DE GAZ
4 différents brûleurs équipent votre table de cuisson. Pour obtenir une performance maximale des brûleurs utiliser des cassetoles avec les diamètres suivants :
- Bruleur rapide 22 à 26cm
- Brômeur semi rapide 14 à 22cm
- Brûleur auxiliaire 10 à 14cm
- Brûleur ultra rapide 22 à 30cm
MISE EN GARDE: Utilisez uniquement des éléments à fond plat.
Attention : La flamme du brûleur ne doit jamais sortir du fond de la casserole.
Attention: En cas d'utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et évitez une surchauffe au niveau du bandeau de commande.
Attention : Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. ÀpRES allumage il est impératif deMAINTRIR la manette de commande enfonnée pendant 8 secondes environ avant de la lâcher.
Les brûleurs de votre table de cuisson sont équipés d'allumage automatique.

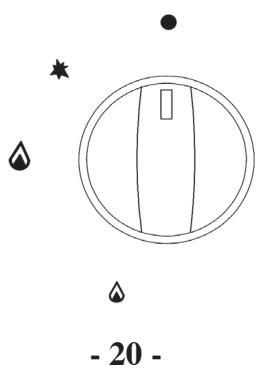

Appuyez et tournez la manette correspondante au brûleur à utiliser en la plaçant sur la grande flamme (Fig 8). L'allumage allumera le brûleur. Maintenez la manette de commande enfoncée pendant 8 secondes environ après allumage avant de lâcher.
Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, mettez la manette sur la position « • » et attendez quelques minutes avant de le pallumer. Pour éteindre, mettez la manette en position « • »
Figure 8
NETTOYAGE ET ENTRETIEN
1 - Nettoyez la table de cuisson pendant qu'elle est froide
2 - Déconnectez toujours l'appareil du réseau électrique avant le nettoyage
3 - Utilisez de l'eau savonneuse tiège en ayant soin de rincer et d'essuyer avec un chiffon doux.
4 - N'utilisez jamais de produits abrasifs et corrosifs.
5 - Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage.
6 - Les brûleurs et les grilles peuvent être enlevés et lavés avec des produits appropriés. ÀpRES le nettoyage les brûleurs et leurs chapeaux doivent être bien séchéés et remis parfaitement à leur place.
7 - Évitez de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre etc.)
8 - Ne pas utiliser d'appareil de nettoyage à la vapeur lors de l'entretien.
9- Ne pas utiliser des produits d'entretien abrasif ou de grattoir métallique dur pour nettoyer le verre, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
MISE AU REBUT
Enlèvement des apparêls menagers usages
La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les
appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèls usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.
Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur apparreil.
QUE FAIRE EN CAS DE PANNE
En cas de panne électrique vérifie d'abord que le compteur est enclenché et que le fusible de protection est correct. (Pour les modèles gaz vérifier d'abord s'il y a du courant au niveau de votre prise en branchant par exemple une lampe électrique).
Après cette vérificationappelezle service après-venture de votre revendeur en lui indiquant la reférence de votre apparéil indiquée sur la plaque signalétique.
ATTENTION !!! Cet apparéil doit être réparé seulement par un technicien qualifié.
SPECIFICATIONS TECHNIQUES
| MODELE | |||||
| VAL TGV 5 NET | |||||
| CLASSE | 3 | ||||
| CATEGORIES | II2E+3+ | ||||
| PAYS DE DESTINATION | FRANCE | ||||
| TYPE DE GAZ ET PRESSION | G20/25 20/25 mbar | G30/G31 28-30/37 mbar | |||
| PUISSANCE TOTALE en kw | 10,65 kW | 10.5 kW | |||
| DEBIT TOTAL en m3/h ou g/h | 0,996 m3/h | 763,48 g/h | |||
| DEBITS DES BRULEURS | BRULEUR RAPIDE | 2,80 kW | 0,272 m3/h | 2,70 kW | 196,33 g/h |
| BRULEUR SEMI-RAPIDE | 1,60 kW | 0,146 m3/h | 1,60 kW | 116,34 g/h | |
| BRULEUR AUXILIaire | 0,95 kW | 0,092 m3/h | 0,90 kW | 65,44 g/h | |
| BRULEUR ULTRA RAPIDE | 3,70 kW | 0,340 m3/h | 3,70 kW | 291 g/h | |
| DEBITS REDUTS DES BRULEURS | BRULEUR RAPIDE | 0,80 kW | 0,070 m3/h | 0,90 kW | 65 g/h |
| BRULEUR SEMI-RAPIDE | 0,55 kW | 0,050 m3/h | 0,55 kW | 40 g/h | |
| BRULEUR AUXILIaire | 0,45 kW | 0,042 m3/h | 0,40 kW | 29 g/h | |
| BRULEUR ULTRA RAPIDE | 1,40 kW | 0,133 m3/h | 1,50 kW | 109,06 g/h | |
| ALLUMAGE ELECTRIQUE | OUI | ||||
| PUISSANCE TOTALE ELECTRIQUE | 0,48 W | ||||
| VOLTAGE ET FREQUENCY | 220-240 V ~50 Hz | ||||
Le gaz et la pression pour lesquels l'appareil est regle : G20/25 - 20/25 mbar
Le nom et l'adresse du fabricant :
Organize Sanayi Bolgesi 8. Cadde
26110 Eskisehir / TÜRKIYE
Tel: 0.222.2360093
Fax:0.222.236 00 94
(Cette notice peut être disponible sous format PDF sur demande à info@euresco.net)
