VAL TGVF 4 NSC - Table de cuisson au gaz VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de table	Gaz
Nombre de foyers	4
Disposition des foyers	Classique
Commande	Manuelle par boutons
Matériau de la surface	Verre trempé
Allumage	Électrique intégré
Sécurité	Thermocouple
Dimensions approximatives	Non précisé
Type de brûleurs	Standard
Puissance totale	Non précisé
Couleur	Noir
Installation	Encastrable
Type de gaz compatible	Gaz naturel et propane
Entretien	Facile à nettoyer
Accessoires fournis	Non précisé

FOIRE AUX QUESTIONS - VAL TGVF 4 NSC VALBERG

Comment réinitialiser le code de la serrure du VALBERG VAL TGVF 4 NSC ?

Pour réinitialiser le code de la serrure, ouvrez la porte et trouvez le bouton de réinitialisation à l'intérieur. Appuyez et maintenez ce bouton pendant 5 secondes, puis entrez votre nouveau code.

Que faire si la serrure ne s'ouvre pas ?

Vérifiez d'abord que vous avez entré le code correct. Si le problème persiste, assurez-vous que la batterie est chargée. Si elle est faible, remplacez-la par une nouvelle batterie.

Comment installer le VALBERG VAL TGVF 4 NSC ?

Suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir les outils nécessaires et de fixer le coffre-fort à un mur solide pour plus de sécurité.

Est-ce que le VALBERG VAL TGVF 4 NSC est résistant au feu ?

Oui, le VALBERG VAL TGVF 4 NSC est conçu pour résister à des températures élevées pendant une période déterminée, offrant ainsi une protection contre le feu.

Comment nettoyer l'extérieur du coffre-fort ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur du coffre-fort. Évitez les produits abrasifs qui pourraient rayer la surface.

Puis-je changer la serrure par moi-même ?

Il est recommandé de faire appel à un professionnel pour changer la serrure afin d'assurer la sécurité et le bon fonctionnement du coffre-fort.

Quelle est la garantie du VALBERG VAL TGVF 4 NSC ?

Le VALBERG VAL TGVF 4 NSC est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez vérifier les conditions spécifiques de la garantie fournies avec le produit.

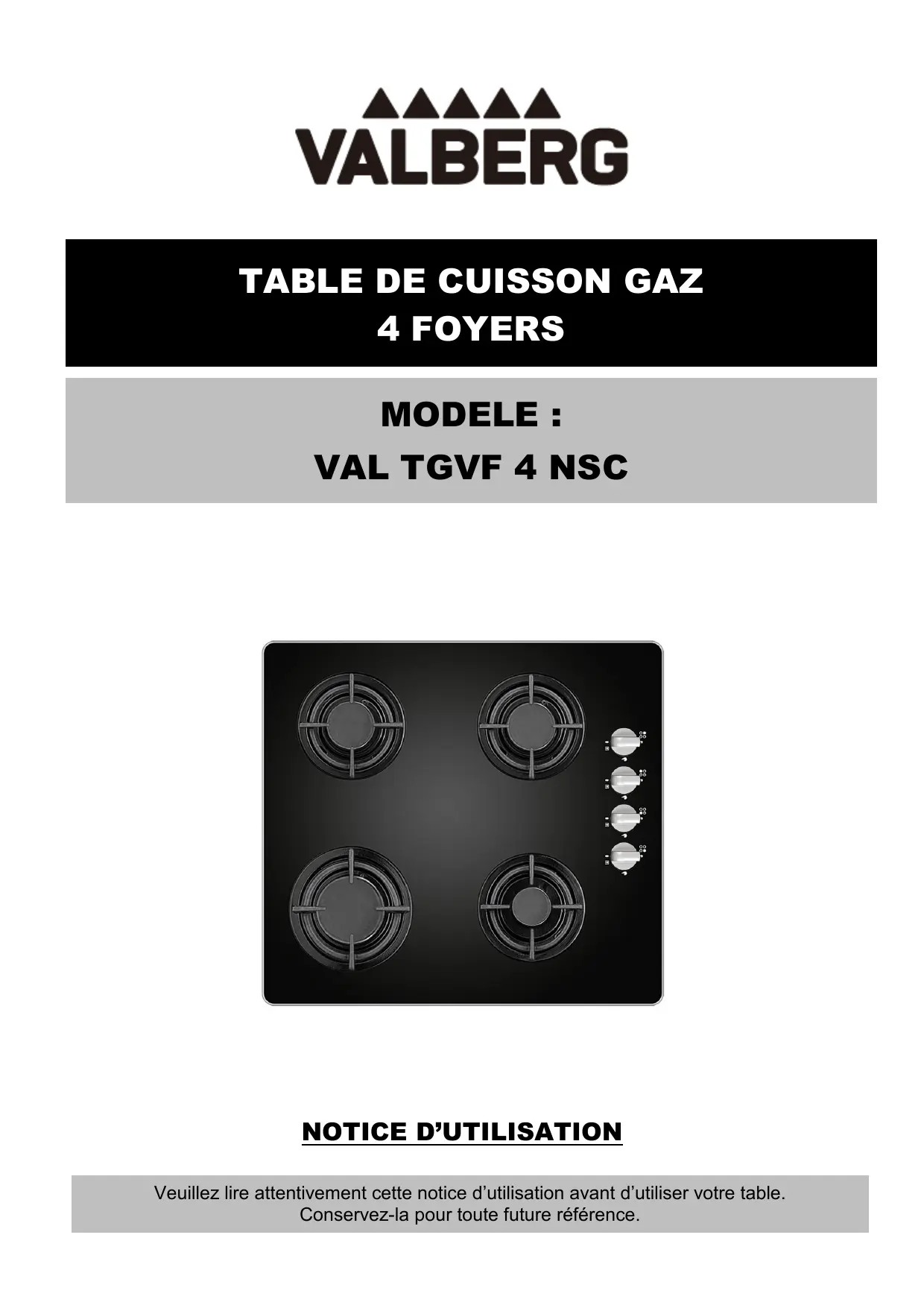

MODE D'EMPLOI VAL TGVF 4 NSC VALBERG

Veuillez lire attentivement cette notice d'utilisation avant d'utiliser votre table.
Conservez-la pour toute future reférence.

Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage. Une lecture attentive de cette notice avant d'utiliser cette table de cuisson vous aidera à utiliser et à entretenir le produit correctement.

AVANT DE CONTACTER VOTRE SERVICE APRES VENTE

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de recourir au service de techniciens professionnels.

NOTE :

Le fabricant, conformément à une politique de développement permanent de mise à jour du produit, peut effectuer toute modification nécessaire sans donner de notification préalable.

SOMMAIRE

CONSIGNES DE SECURITE 3

DESCRIPTION DE L'APPAREIL 6

INSTALLATION DE L'APPAREIL 7

CONSEILS D'UTILISATION ET UTILISATION DE LA TABLE 12

ENTRETIEN ET NETTOYAGE 13

RESOLUTION DE PROBLEMES - SITUATIONS D'URGENCE 14

CHARACTERISTISQUES TECHNIQUES 15

Cet apparéil est conforme aux Directives Européennes 2009/142/CE relative aux apparéils fonctionnant au gaz, 2006/95/CE relative à la sécurité électrique et 2004/108/CE relative à la compatibilité electromagnétique.

CONSIGNES DE SECURITE

IMPORTANT ! LIRE TOUTES LES CONSIGNES AVANT UTILISATION

MISE EN GARDE!

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet apparéil avait été transféré à une autre personne, assurez-vous que la notice suive l' apparéil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont disponibles pour votre sécurité et celle d'autrui. Nous vous prions donc de les dire attentivement avant d'instructor et d'utiliser votre réfrigérateur.

Cet apparéil doit être utilisé uniquement pour l'usage pour lequel il a été créé, c'est à dire pour la cuisson domestique de denrées alimentaires. Tout autre usage de l' apparéil serait considéré comme inapproprié et, par conséquent, dangereux. Le fabricant décline toute responsabilité pour tout dommage causé par un usage inapproprié ou incorrect de l' apparéil.

Installation

• Cet apparéil est lourd ; faites attention lors d'un déplacement.
• Cet apparéil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Pour éviter tout risque, l'installation, les raccordements au réseau de gaz, au réseau électrique, la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
• Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet apparéil.
• Avertissement : avant d'acceder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés du réseau électrique.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fuseible).
• Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.
• Cet apparéil n'est pas destiné à être mis en fonctionnement au moyen d'une minuteurie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.
• Instruction de mise à la terre: cet apparéil doit être mis à la terre, dans le cas d'un dysfonctionnement ou d'une coupure électrique, la mise à la terre permet de réduire le risque de chocolélectrique en fournissant un accès au courant électrique de plus faible résistance. Cet apparéil est ou doit être équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec la règlementation locale.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
• Àprous installation, vérifiez qu'il ne repose pas sur le cable d'alimentation.
• Il convient de ne pas utiliser d'adhésifs pour fixer l'appareil, ceux-ci ne sont pas considérés comme des moyens de fixation fiables.
• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles
• Les conditions de réglage de cet apparéil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant une attention particulière doit être prise pour le dessous de

l'appareil car il n'est ni conscience ni destiné à être touché et peut désenter des bords tranchants ou rugueux, qui peuvent cause des blessures.

• Il est interdir de relier l'installation de gaz à tout cable d'antenne, par exemple antennre radio.

Aération

• ATTENTION : L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l' apparéil : dévelopir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique).
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par

Utilisation

• ATTENTION: Cet apparéil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage d'un local.
• Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de chaque façon que ce soit.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
• Surveiller les enfants durant l'utilisation du produit. L'enfant peut être brûlé par les éléments particulièrement chauds, notamment les brûleurs de la plaque de cuisson, la grille de la plaque de cuisson, les casseroles bouillantes...
• MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE : Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
• MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE : Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de maintainir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue.
• La graisse surchauffée peut s'enflammer rapidement. Pour cette raison, surveillez en permanence vos préparations importante beaucoup d'huile ou de graisse.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• ÀpRESutilisation,éteignez l'interrupteur de contrôle ou remetre les manettes sur 0.

• S'assurer que les petits apparciels électroménagers ou leur cable d'alimentation n'entrent pas directement en contact avec l'appareil chaud car leur isolation n'est pas résistante à haute température.

• Les foyers ne doivent pas'être mis en marche à vide, sans récipient.
• Utiliser une batterie de cuisine adaptée et étant compatible avec votre apparéil : foyers gaz ou plaque vitrocérément ou plaque à induction.
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à proximate ou sur l'appareil.
• La préparation des mets dans des recipients en aluminium ou plastique sur les foyers chauds n'est pas permise. Ne déposez aucun object en plastique ou en feuille d'aluminium sur le foyer.
• MISE EN GARDE : Risque d'incendie : ne pas entreprises d'objets sur les surfaces de cuisson.
• MISE EN GARDE : Laisser cuire des alimentents sans surveillance sur une table de cuisson en utilisant des matieres grasse ou de l'huile peut ettre dangereux et declencher un incendie.
• Ne JAMAIS essayer d'eteindre un incendie avec de l'eau : mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
• ATTENTION: Ne laissez pas d'objects lourds ou tranchants tomber sur la table de cuisson. Si la surface de la table est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique. Contactez votre service après-vente.
• NeMETRE en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'après avoir verifié que tous les boutons sont en position « fermé »
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à proximate ou sur l'appareil.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébullition des liquides.
• Ne pasposer des cassetoles directement sur les brûleurs,
• Ne pas provoquer de chocol sur les boutons ou aux brûleurs.
• Il est interdirit de souffler pour eteindre le feu du bruleur
• Dans le cas où une flamme viennent à s'eteindre accidentellement, remetre la manette du brûleur à zéro et attendre au minimum 1 minute avant d'essayer de rallumer le brûleur.
• Dans le cas d'un allumage automatique une main ou par bouton piezoélectrique, ne pas laisser fonctionner le l'allumage plus de 15 secondes. Si après 15 secondes le brûleur n'est pas allumé, arrêter l'opération, aérer convenablement la pièce et/ou attendre au minimum 1 minute avant d'essayer de rallumer le brûleur.

Entretien

• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants, sans surveillance.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Éviter d'inonder ou de salir les brûleurs. Nettoyer et secher les brûleurs encrassés immédiatement après leur refroidissement.
• Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer le verre, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.
• Ne pas utiliser de nettoyage à la vapeur pour nettoyer cet apparéil.
• Débranchetz toujours l'appareil avant de procéder à son nettoyage; son déplacement ou de nettoyer sous l'appareil.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appariel.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.
• Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécialisable disponible auprès du fabricant ou de son service après-vente.
• N'utilisez jamais ce produit si le cable d'alimentation, le bandeau de commande, les parties en verre sont endommagées de manière telle que l'intérieur de l'appareil est accessible.

• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chic electrique.

• Lors d'une panne, la cusinière ne peut être réutilisée qu'après sa remise en état par un professionnel né agréé.

• SI VOUS SUSPECTEZ UNE FUITE DE GAZ, IL EST INTERDIT : d'utiliser des allumettes, de fumer, de brancher ou d'éteindre des dispositifs électriques (sonnerie ou interrupteur déclairage), d'utiliser d'autres apparciels électriques ou mécaniques qui pourrait provoquer l'apparition d'une étincelle électrique ou étincelle par percussion. Il est impératif de fermer immédiatement le robinet de la bouteille de gaz ou du réseau et de procéder à l'aération de la pièce. Ensuite, contacter une personne habilitée afin d'éliminer la cause de l'accident.
• Dans le cas d'inflammation du gaz s'échappant par une fuite, couper immédiatement le robinet d'arrivée de gaz.
• Dans le cas d'inflammation d'une fuite du gaz au niveau du robinet de la bouteille, il faut couvrir la bouteille par une couverture humide pour abaiser sa température et fermer la vanne de la bouteille. Dès que la bouteille est refroidie, la transporter dehors, à l'air libre. Il est interdit de réutiliser une bouteille déteriorée.
• Il est interdit de procéder aux modifications de l'alimentation en gaz de la cusinière, de la déplacer ou de modifier les installations d'alimentation par une personne non habilité. Pour procéder à ces travaux, il est conseilé de se rapprocher d'un professionnel agréé.
• Lorsqu'un problème technique est rencontres, débrancher l'appareil de la source d'alimentation gaz et électrique et contacter le service après-vente.
• Dans le cas d'un arrêt prolongé de la cusinière, fermer le robinet principal de l'installation de gaz; dans le cas d'utilisation d'une bouteille de gaz, fermer le robinet après chaque utilisation.

Mise au rebut

Cet apparéil est marqué du symbole du tri sélectif relat aux déchets d'équipements électriques etlectroniques.Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européen 2012/19/EU afin de pouvoir soit être recyclé soit elafin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour

l'environnement et la santé humaine en raison de la présence de substances dangereuses

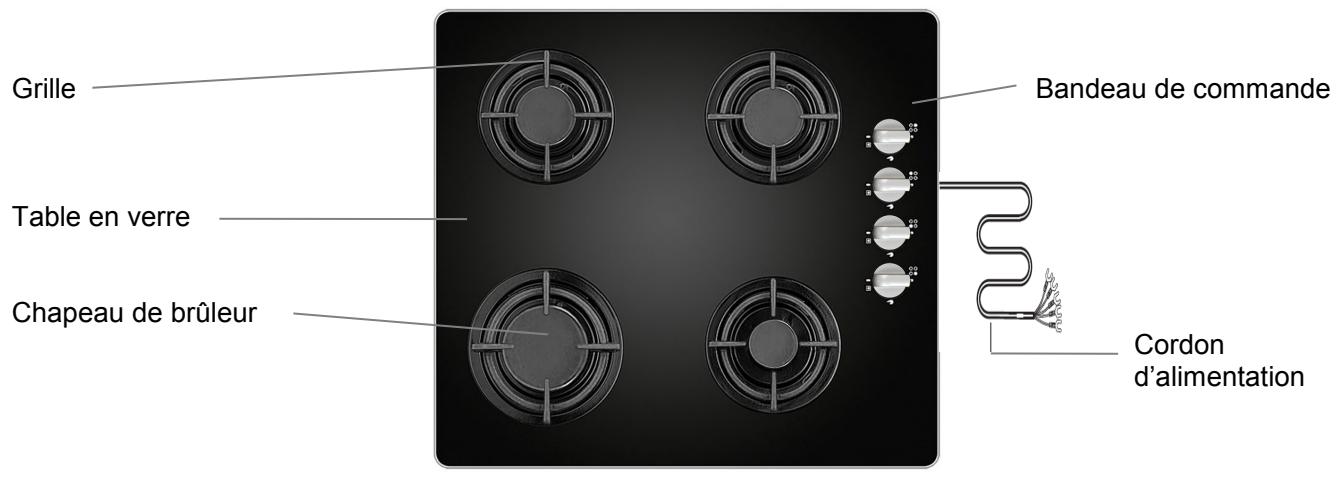

DESCRIPTION DE L'APPAREIL

L'esthétique, les accessoires, la forme des grilles, manettes et des accessoires peuvent différer selon les modèles. Les photos prsentes dans ce manuel sont à titre informatif.

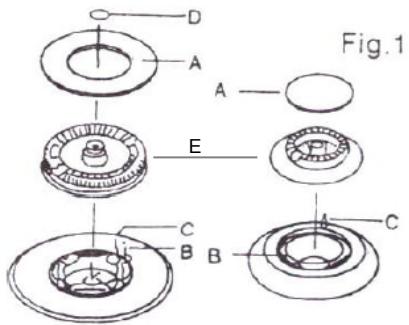

Scheme des foyers

A - Chapeau de brûleur
B - Allumeur
C - Thermocouple de sécurité
D - Second chapeau de brûleur (triple couronne)
E - Brûleur

INSTALLATION DE L'APPAREIL

Cette notice est destinée au spécialiste agréé chargede l'installation de cet apparéil. L'objectif de cette notice est d'assurer une installation et une maintenance optimes de l' apparéil.

Avertissements

• L'installation et l'entretien de l'appareil ne doivent être effectuels que par un PERSONNEL QUALIFIÉ et en conformité avec les normes de sécurité locales.
• Le non respect de cette règle annulera la garantie.
• Pour éviter tout dommage, le plan de travail et la colle doivent être résistants à la chaleur.
• Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les principes de réglage de cet apparéil sont indiqués sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règes d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Les conditions du local doivent également assurer une arrivée d'air qui est indispensable pour une combustion correcte du gaz. L'arrivée d'air ne doit pas être inférieure à 2m3/h par 1 kW de la puissance des brûleurs.
• L'air peut arriver directement de l'extérieur à travers un tuyau d'une section minimale de 100cm^2 ou directement d'autres locaux équipés d'un système de ventilation vers l'extérieur.
• Si l'appareil est utilisé d'une manière prolongée et intense, il est nécessaire d'ouvrir une fenêtre pour améliorer la ventilation.
• Le gaz en bouteille est plus lourd que l'air, donc il a tendance à rester à proximé du sol. Les locaux où les bouteilles de gaz en bouteille sont installées doivent disposer de systèmes de ventilation vers l'extérieur, permettant l'évacuation du gaz dans le cas d'une fuite. Pour cette même raison, les bouteilles de gaz, tant vides que partiellement remplies, ne doivent pas être installées ni stockées dans un sous-sol (par exemple : dans une cave). Les bouteilles ne doivent pas se trouver à proximé de sources de chaleur (poèles, cheminées, jours, etc.) qui pouraient provoquer une augmentation de la température de l'intérieur de la bouteille supérieure à 50^ .

Installation de la table

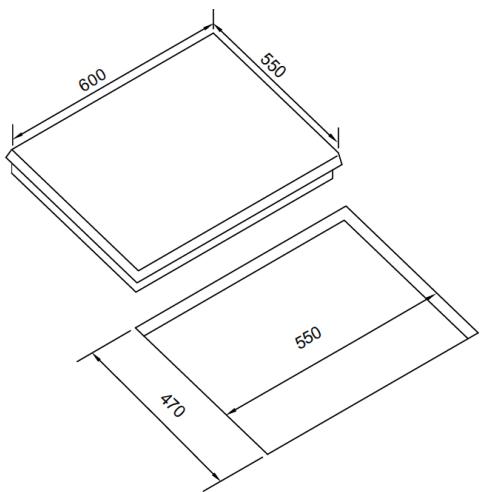

1 - Faites un trou dans le plan de travail en respectant les dimensions indiquées sur le schéma ci-contre. Un espace minimum de 5 cm (50 mm) doit être laissé autour du trou. Le plan de travail doit être d'une épaissur d'au moins 3 cm (30 mm) et compose d'un matériel résistant aux hautees températures pour éviter les déformations importantes causées par la chaleur dégagée par la table, comme illustré sur les schémas ci-dessous.

(fig. 2)

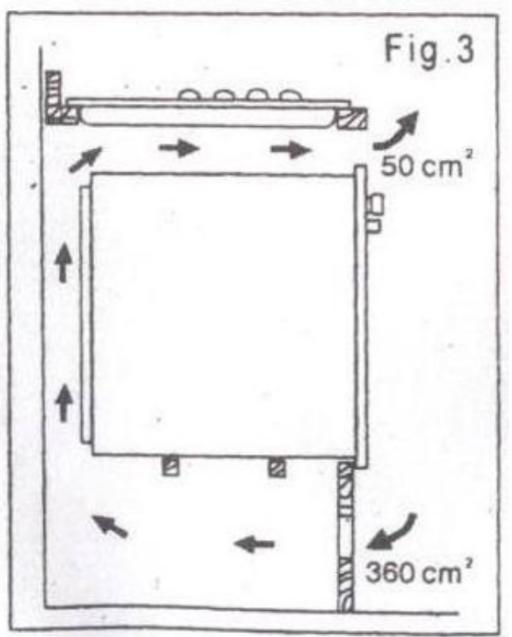

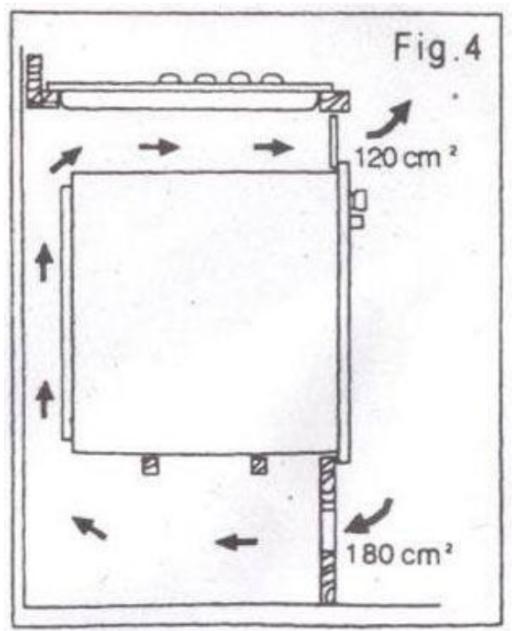

2 - Dans tous les cas, assurez-vous que la plaque de cuisson soit bien ventilée et que l'entrée et la sortie d'air ne soient pas obstruées. En fonction de l'installation les surfaces de ventilations doivent être au minimum celles indiquées dans les figures suivantes.

Note : la distance de sécurité entre la plaque de cuisson et tout meuble environnant de la plaque doit être d'au moins 760 mm.

3 - Fixez la plaque de cuisson au plan de travail en vissant les quatre attaches situées sous la plaque. Ne pas oublier de fixer correctement le joint autour de la table.

Branchements électriques

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée

par la table, compte tenu des autres apparéils électriques branchés.

Calibre des fusibles de lignes (un par phase) : 16 ampères.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Utilisez un branchement compteant une borne de mise à la terre, qui doit être obligatoirement être raccordée conformément à la norme NF C 15-100.

La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 4mm^2 par conducteur.

L'appareil une fois installé, assurez-vous que le cable d'alimentation est facilement accessible.

L'installateur doit s'assurer que la connexion électrique est correcte et qu'elle est conforme aux normes locales.

• Le cable ne doit pas etre plie ou comprime.
• Le cable doit être vérifié régulièrement et ne doit être remplaced que par un technicien qualifié.
• L'appareil doit être installé selon les normes électriques nationales.

Branchement au gaz

Nota :

L'appareil doit être raccordé à une installation de gaz qui correspond à la famille de gaz prévue par le fabricant. Les informations du fabricant sur la famille de gaz adaptée à la cusinière se trouvent sur la plaque signalétique. L'installation de l'appareil doit se faire uniquement par un professionnel agréé, seule personne habitée à adapter l'appareil à une autre famille de gaz.

Note à l'installateur

L'installateur doit :

-disposer d'une autorisation legale,
- prendre connaissance des informations presentées sur la plaque signalétique de la cusinière concernant la famille de gaz à laquelle la cusinière est adaptée et comparer ces informations avec les conditions locales de livreison du gaz.
- vérifier :

o l'efficacité de l'aération, c'est-à-dire le taux de renouvellement d'air dans les pièces,
O l'étanchéité des connexions de la robinetterie du gaz,
o l'efficacite du bon fonctionnement de tous les éléments fonctionnels de la table,
o s'assurer que l'installation électrique dispose d'une mise à la terre.

• pour assurer un fonctionnement correct des allumeurs et du thermocouple,

o régler la position des boutons de commande de gaz,
o vérifier le fonctionnement des allumeurs et du thermocouple, dans le cas d'un fonctionnement incorrect, enlever la manette, utiliser un tournevis pour régler le dispositif à côté de la tige du robinet,
○ une fois le réglage effectué, protégger l'ensemble avec une rondelle de pression et remettre le bouton.

• remetre à l'utilisateur le certificat de raccordement de l'appareil et lui expliquer son fonctionnement.

Le raccord qui permet l'acheminement du gaz à la cuisine est un raccord filtré G1/2.

Raccordement à un conduitouple en acier

Si la table est installée selon les recommendations de la classe 2, sous-classe 1, après son raccordement à l'installation de gaz, il est recommandé d'utiliser uniquement un conduitouple en acier, correspondant aux règlements nationaux. Le raccord qui permet l'acheminement du gaz à la table est un raccord filtré G1/2".

Le raccordement doit se faire uniquement par le biais des conduits et des joints correspondants aux normes en vigueur. La longueur maximale du conduitouple ne peut pas excéder 2m

Il est impératif de s'assurer que le raccord ne touche aucune partie mobile qui pourrait l'abîmer.

Raccordement à une tuyauterie rigide

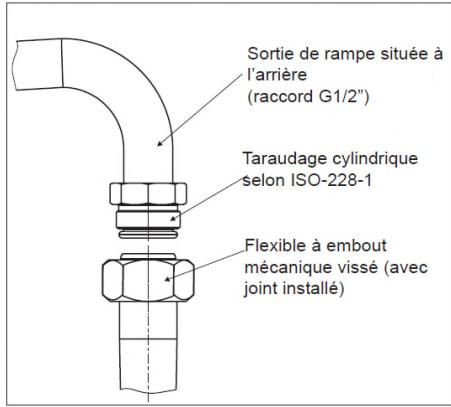

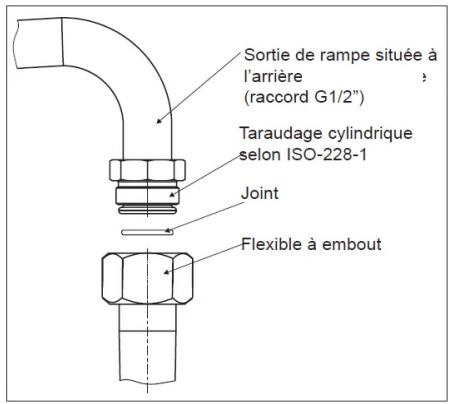

La table dispose d'un raccord filé G1/2. Le raccordement à l'installation du gaz doit se faire de manière à ne créé de tension sur aucun point de l'installation, ni sur aucune piece de l'appareil.

Un couple excessif lors du serrage (supérieur à 18 Nm) peut déterminer le branchement ou provoquer des fuites.

Raccordement par tube flexible

Le raccordement par tube flexible est applicable uniquement dans les cas d'utilisation de gaz en bouteille.

Il est impératif d'utiliser un tube flexible correspondant aux normes déterminées par les règlements locaux. Si la cusinière est alimentée par le gaz en bouteille, il est impératif d'utiliser un régulateur de pression (ou détenueur) correspondant aux normes déterminées par les règlements technique locaux.

Les principales dispositions des normes techniques existantes prévoient que :

• le diamètre intérieur du tuyau doit être de 8 mm,
• pour fixer le tuyau, il est impératif d'utiliser un serrage standard,
• vérifier que le tuyau est bien ajusté aux deux extrémités,
• sur toute sa longueur, le tuyau ne doit pas etre en contact avec les éléments brulants de la table,
• la longueur du tuyau ne doit pas excéder 1,5 m,
• sur toute sa longueur, le tuyau ne doit pas etre pié ni rester sous tension, il ne doit pas etre tordu, ou coince,
• le tuyau doit être accessible sur toute sa longueur pour pouvoir procéder aux contrôles de son état,
• dans le cas de détention d'une fuite, le tuyau doit être remplaced sur la totalité de sa longueur; il est interdit de réparer un tuyau représentant une fuite.

Note :

Le raccordement d'une table de cuisson à une bouteille de gaz ou à une installation existante doit être effectué par un professionnel agréé dans le respect des toutes les normes de sécurité.

Note :

Une fois la table raccordée à l'installation, il est impératif de vérifier l'étanchéité de tous les raccords en utilisant, par exemple, de l'eau savonneuse.

Il est interdit d'utiliser une flamme pour tester l'étanchéité !

Adapter la cuisine à une autre famille de gaz

Cette opération ne peut être réalisée que par un installateur agréé. Si le gaz d'alimentation de la table est différent de la famille de gaz prévue pour cet apparéil dans sa version d'usine, c'est-à-dire 2E (G20) 20 mbar, il est impératif de replacer les injecteurs et procéder au réglage de la flamme.

Pour adapter la table à une autre famille de gaz, il est impératif de :

• changer les injecteurs (voir le tableau ci-après),
• régler la flamme « économique »,

Changement de I'injecteur du bruleur de la plaque de cuisson - dévisser I'injecteur à l'aide d'une clé d'un diamètre 7 et le replacer par un injecteur adapté à la famille de gaz (voir tableau de correspondance)

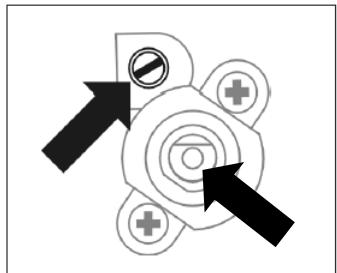

Emplacement de la vis de réglage de la flamme dans le robinet en fonction des types de robinets existants (valve de réglage)

Les brûleurs de la plaque de cuisson n'exigent pas de réglage de l'air primaire. Une flamme correcte se présente sous forme d'un cône bien dessiné dont l'intérieur est de couleur bleu-vert. Une petite flamme sifflante ou une flâme haute, jaune et fumante, dépourvue d'une forme claire de cône, signifie que la qualité du gaz est incorrecte ou que le brûleur est abîné ou encrassé. Pour vérifier la flamme, il est impératif de chauffer le brûleur durant approximativement 10 minutes avec une flamme maximale et ensuite tournier le bouton vers la flâme minimale. La flamme ne doit pas s'éteindre ni passer sur les injecteurs.

L'arrivée de gaz vers les brûleurs de la plaque de cuisson se fait et s'ajuste à l'aide des valves dotées du dispositif de coupure automatique du gaz (thermocouple). Le réglage des valves doit se faire le brûleur allumé, en position « flamme minimale », à l'aide d'un tournevis de réglage de 2,5 mm.

Rappel

Brûleur	Flamme	Modification : du gaz butane/propane au gaz naturel	Modification : du gaz naturel au gaz butane/ propane
plaque de cuisson	maximale	1. Changer l'injecteur selon le tableau des injecteurs.	1. Changer l'injecteur selon le tableau des injecteurs.
	minimale	2. Desserrer légèrement la vis de réglage et régler la hauteur de la flamme.	2. Serrer légèrement la vis de réglage et vérifier la hauteur de la flamme.

Tableau de correspondance des injecteurs pour brûleurs.

Modèle	Gaz	Brûleur	Puisss Max (kW)	Puisss Mini (kW)	Injecteur (diam mm)	Consommation (m3/h)
VAL TGVF 4 NSC	G20 (20 mbar)	Auxiliaire	1,00	0,35	0,72	0,095
		Semi rapide	1,75	0,65	0,97	0,167
		Rapide	3,00	1,00	1,15	0,286
	G30-31 (28/30-37 mbar)	Auxiliaire	1,00	0,35	0,50	73 g/h
		Semi rapide	1,75	0,65	0,65	127 g/h
		Rapide	3,00	1,00	0,85	218 g/h

Choisir la bonne batterie de cuisine

Il est impératif de faire attention à ce que le diamètre du fond de la casserole soit toujours plus grand que la couronne de la flamme du brûleur et que le réseau soit couvert. Nous recommendons d'utiliser une casserole dont le fond a un diamètre supérieur de 2,5 à 3 fois au diamètre des brûleurs, c'est-à-dire pour un brûleur:

• d'appoint (auxiliaire) – un récipient au diamètre de 90 à 150 mm,
• moyen - récipiens au diamètre de 160 à 220 mm,
• grand - récipient au diamètre de 200 à 240 mm. La hauteur de la casserole ne doit pas dépasser son diamètre

INCORRECT

CORRECT

Note :

Ne pas poser sur la plaque de cuisson des casseroles qui dépasseraient les bords de la table.

Mise en fonctionnement

1 - Assurez-vous que la zone de cuisson est propre et sèche.
2 - Ajustez la puissance de chauffe en tournant la manette de réglage.

Note: La puissance de chauffe peut être modifiée à n'importe quel moment en agissant sur les manettes.

Important : Ne jamais laisser un foyer en fonctionnement sans ustensile de cuisine适应p posé dessus.

Important: Ne jamais laisser une cuisson sans surveillance.

• Enfencer la manette du brûleur sélectionné jusqu'à partir une résistance et la tourner à gauche, vers la position « flamme maximalé »,
• L'allumage électronique dit 'une main' permet d'allumer automatiquement le brûleur
• Tenir la manette enfoncée jusqu'à ce que le brûleur s'allume
• Le brûleur allumé, relâcher le bouton et désir l'intensité de la flamme.

Note :

Cette table de cuisson est équipée d'un thermocouple sur les brûleurs, le bouton doit être enforcé en position « flamme maximal » pendant l'allumage durant environ 3 secondes pour que le dispositif se mette en marche. Si la flamme s'éteint, il faut répéter cette action après 3 secondes. Si la flamme ne s'allume pas après 10 secondes, aérer la cuisine pendant environ 1 minute, puis répéter le processus d'allumage.

En cas de difficulté d'allumage suite à la modification de la famille du gaz et de sa composition, il est impératif de centerer correctement la couronne de brûleur par rapport à l'allumage électronique.

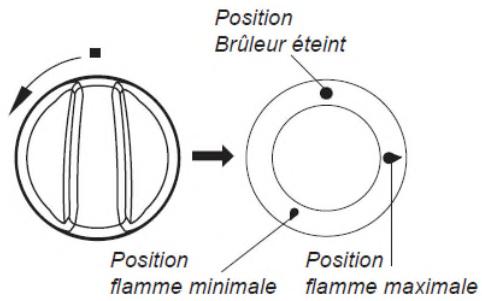

Choix de la flamme du brûleur

La flamme des brûleurs correctement régés est d'une couleur bleu ciel ayant la forme d'un cône interieur clairment défin. Le choix de la puissance de la flamme dépend du choix de la position du bouton du brûleur :

• flamme maximale
• ♠flamme minimale (appelee « économique »)
• ● brûleur éteint (gaz coupé)
  L'intensité de la flamme s'ajuste sans contraintes aux besoin de l'utilisateur.

Note :

Il est interdit de régler la flamme dans l'intervalle entre brûleur éteint ● et flamme maximale ♦.

INCORRECT

CORRECT

Mise à l'arrêt

Pour arreter la cuisson, tourner la manette jusqu'à la position brûleur étéint ●

Principe de fonctionnement du dispositif de sécurité

Les brûleurs de cette table de cuisson sont équipés d'un dispositif d'extinction automatique du gaz dans le cas d'une interruption accidentelle appelé thermocouple.

Ce système permet la protection contre une fuite de gaz dans le cas d'extinction de la flamme.

Pour rallumer le bruleur, une intervention manuelle est nécessaire; remetre la manette sur la position au préalable et suivre le mode de mise en marche cité au début de ce paragraphe.

ENTRETIEN ET NETTOYAGE

Avant de commencer le nettoyage, assurez-vous que la plaque de cuisson est eteinte. Si vous le pouvez, il est conseilé de débrancher la plaque de cuisson avant de proceder au nettoyage.

• Pour conserve réclat du verre ou de l'inox, un nettoyage régulier est recommandé
• Nettoyez les déversements et autres types d'incrustation à l'aide d'une éponge humidifiée à l'eau chaude.
• Les poussières ou les particules de nourriture peuvent etre enleves avec un chiffon humidifié à l'eau chaude.
• Si vous utilisez un détergent, veuillez vous assurer qu'il est adapté au verre ou à l'inox et qu'il n'est pas abrasif ou bien sous la forme de poudre. Les produits nettoyants abrasifs ou les poudres à récycler peuvent endommager la surface de la plaque.
• Toutes les traces du détergent doivent être éliminées avec un chiffon humide.
• Dans tous les cas d'utilisation de détergent, se référer aux conseils d'utilisation inscrits sur l'emballage du détergent.
• Les poussières, les graisses et les liquides des alimentés qui ont débordé doivent être nettoyés dès que possible.
• S'ils ont le temps de durcir, ils seront plus difficiles à enlever.
• Ne posez pas d'articles sur la plaque qui peuvent fondre : comme le plastique, les feuilles d'aluminium, le sucre, les mélanges de sirop sucrés, etc.
• Évitez d'utiliser un couteau ou tout autre ustensile tranchant car il pourrait endommager la surface.
• N'utilisez pas de laine d'acier ou d'éponge abrasive qui pourrait rayer la surface de façon permanente.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.

Foyers, grille de la plaque de cuisson, parties métalliques ou en verre

Enlever les brûleurs et la grille encrassés et les laver dans de l'eau chaude avec du produit nettoyant et dégraissant.

Les sécher soigneusement.

Une fois la grille enlevée, il faut laver soignement la plaque de cuisson, la sécher avec un torchon sec et doux. Il est impératif de faire particulièrement attention à la propriété des orifices de l'anneau du brûleur – voir l'image ci-après.

Nettoyer les ouvertures des injecteurs à l'aide d'un fil fin en cuivre. Ne pas utiliser un fil en acier, ne pas aléser les troux.

Note :

Tous les éléments du brûleur doivent toujours rester secs. Les particules d'eau peuvent diminuer le début de gaz et provoquer une mauvaise combustion.

Il faut s'assurer que toutes les pieces du brûleur ont été bien repositionnées après le nettoyage.

Une mauvaise position du chapeau du brûleur peut cause des dommages irréversibles au brûleur.

CORRECT

INCORRECT

Pour nettoyer les surfaces en émail utiliser les produits non agressifs. Ne pas utiliser de produits nettoyants fortement abrasifs tels que les poudres à récurer contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc.

Avant toute première utilisation il faut laver la plaque de cuisson en acier inoxydable ou en verre. Il faut enlever soigneusement les restes de colle ou de film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.

L'appareil doit être nettoyé après chaque utilisation. Il est impératif d'éviter un fort encrassement de la plaque de cuisson, en particulier, d'éviter de brûler les liquides ayant débordés.

RESOLUTION DE PROBLEMES - SITUATIONS D'URGENCE

Nos you recommendons vivement de faire les verifications suivantes sur voitre apparieil avant d'appeler your service apres vente. Il se peut que le probleme soit simple et que you puissiez y remedier you-meme.

Dans chaque situation d'urgence, il faut :

• fermer les manettes de la cuisineire
• débrancher l'appareil de la source d'alimentation
• contacter le service après-venture

Des petits dysfonctionnements peuvent etre solutionnes par les utilisateurs a l'aide du tableau ci-apres.

Avant de contacter le service client ou le service après-vente, consultez ce tableau :

PROBLEMES	CAUSES POSSIBLES	SOLUTIONS
1. Le brûleur ne s'allume pas	Orifices de flamme bouchés	Fermer le robinet de gaz, fermer les manettes de brûleurs, aérer le local, sorting le brûleur, le nettoyer et purger les orifices de flamme.
2. L'allumeur ne fonctionne pas	- Interruption d'alimentation électrique - Interruption d'alimentation du gaz - L'allumage électrique du gaz encrassé (graisse)	- Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer - Ouvrir le robinet du gaz - Nettoyer l'allumage électrique
3. La flamme s'éteint lors de l'allumage	La manette est libérée trop vite	Tenir la manette enfonnée plus longtemps en position « flamme maximale »
4. L'électronique ne fonctionne pas	Interruption d'alimentation électrique	Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer

Ces tables de cuisson sont de catégories II 2E+3+ Produit de catégorie 2 destiné au marché français.

Modèle (Type)	VAL TGVF 4 NSC (PFL640SGB-E)
Alimentation	220V-240V / 50Hz-60Hz
Dimension (L*P*H) (mm)	600 x 550 x 110
Dimension d'encastrement (L*P) (mm)	550 x 470
Poids net (kg)	10,5
Puisance maximale (W)	8300
Type d'allumage	Electronique 1 main Puisance d'allumage 0,6W

REPARATIONS

• En cas de panne, la réparation de cet apparéil doit IMPERATIVÉMENT être confiée à un réparateur professionnel.
• Ne jamais essayer de réparer soi-même ce réfrigérateur.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire, afin d'éviter tout danger.

CONDITION DE GARANTIE

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

CE

Fabriqué en RPC Importé par SIDEME 71 rue Paul Vaillant Couturier 92300 LEVALLOIS PERRET - FRANCE

Distribué par ELECTRO DEPOT 1, route de Vendeville 59155 FACHES THUMESNIL FRANCE

La mise sur le marché de ce produit est opérée par l'importateur qui s'assure de la conformité du produit aux exigences applicables. La mise à disposition de ce produit est notamment opérée par le distributeur identifié ci-dessus.
