MODE D'EMPLOI HINCL 60 TVK ARSC VALBERG
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultat d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultat d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur presentation du ticket de caisse.
GARANTIEVOORWAARDEN
Merci d'avoir besoine ce produit VALBERG.
Choisis, testés et recommends par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.
Grçá à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet : www.electrodepot.fr
ELECTRO DEPOT
| A | Consignes de sécurité | 4 | Consignes de sécurité |
| B | Installation | 7 | Préparats avant l'installation |
| 8 | Installation (extraction vers l'extérieur) |
| C | Contrôle et utilisation | 11 | Contrôle et utilisation |
| D | Nettoyage et entretien | 11 | Entretien |
| 12 | Dépannage |
| E | Informations complémentaires | 13 | Caracteristiques |
| 14 | Protection de l'environnement |
Consignes de sécurité
- Cette notice d'utilisation est concise pour votre sécurité. Lizez-la attentivement et intégralement avant l'installation et conservez-la pour consultation ultérieure.
- Tout travail d'installation doit être effectué par un électricien qualifié ou une personne compétente.
- Cet apparéil doit être installé correctement par une personne ayant les qualifications requises en respectant strictement les instructions du fabricant.
- Les parties accessibles peuvent开发商 très chaudes pendant l'utilisation.
- Les jeunes enfants doivent être tenus à distance. Net touchez pas l'ordinateil.
- Ne faites pas de flambees sous la hotte aspirante.
- Le fabricant recommende fortement que cet apparéil soit maintainu hors de portée des bébés et des jeunes enfants.
- Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, sils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilier ne doit pas être effectués par des enfants sans surveillance.
Veillez à ce que l'appareil et son cable d'alimentation restent hors de portée des enfants de moins de 8 ans.
- Un dispositif de déconnexion doit être incorpore dans le câblage fixe conformément aux reglementations de câblage applicables. Le câblage fixe doit composer un interrupteur de déconnexion agissant sur toutes les bornes et dont les contacts à chaqueborne sont séparés de 3 mm au minimum.
- Inspectez régulierement la fiche et le cable d'alimentation pour vérifier qu'ils ne sont pas endommages.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Ne laisses pas les cables électriques toucher les parties chaudes de l'appareil.
Veillez à ce que le cable d'alimentation ne soit pas coincide sous ou dans l'appareil et veillez à ne pas l'abimer.
- N'installez pas l'appareil en extérieur, dans un endroit humide ou dans un endroit où il peut y avoir des fuites d'eau, par exemple sous ou pres d'un écier. En cas de fuite d'eau, laissez l'appareil sécher naturellement.
- N'utilisez pas de spray in-flammable après de l'appa-reil.
- Jetez les éléments d'emballage de manière appropriée.
- N'utilisez pas de spray in-flammable pres de l'appa-reil.
- Nous recommendons également de faire très attentionpendant l'utilisation et le nettoyage. Lisez attentivement les chapitres
concernant le nettoyage et l'entretien de cet apparéil.
- Il ne faut pas utiliser de nettoyeur vapeur.
L'appareil n'est pas conçu pour fonctionner avec un minuteur externe ou un système de contrôle à distance séparé.
- Cét apparéil est unconçu exclusivement pour un usage domestique.
- Avertissement : Consultez les réglementations locales concernant les bouches de sortie des fumées. Ne raccordez pas la hotte à une gaine d'air chaud, de ventilation ou de fumées. Vérifiez que la ventilation de la piece est appropriée et conforme aux réglementations locales. Assurez-vous que le débit d'extraction d'air maximal des appareils dans lapiece ne dépasse pas 4 Pa (0,04 mbar). La piece doit composer une ventilation ajustée si une hotte aspirante est utilisée simultanément avec des appareils fonctionnant au gaz ou d'autres combustibles. L'air ne doit pas être rejeté dans un conduit d'extraction des gaz d'échéppement d'appareils brûlant
du gaz ou d'autres combustibles. Les réglementations concernant l'extraction d'air doivent être respectées.
- Avertissement : Avant de brancher la hotte : Mettez la prise électrique hors tension et vérifie que la tension et la fréquence du secteur correspondent à celles indiquées sur la plaque signalétique de l'appareil.
- Avertissement : La hotte peut cesser de fonctionner en cas de décharge electrostatique (par exemple à cause de la foudre). Cela n'entraineaucun risque de détérioration.Mettez la hotte hors tension au niveau de la priseelectrique, puis remettez-la sous tension après minute.
- Pour prévenir le risque d'incendie, nettoyez régulièrement le filtrtre métallique, et surveillance et régulez scrupuleusement les ustensiles de cuisson contenant de l'huile chaude.
- N'utilisez pas la hotte si elle présente des signes de dépréciation ou de dysfonctionnement. Contactez le service client.
- Aucune cuisson à la flambe ne doit être effectuee
sous cet apparéil.
- Lors de l'installation de l'appareil, respectez impérativement les distances suivantes entre le dessus de la plaque de cuisson ou de la cusinière et la partie la plus BASSE de la hotte aspirante :
→ Plaque de cuisson au gaz : 750 mm.
→ Plaque de cuisson élec-trique: 650 mm.
- Avertissement : Il y a un risque d'incendie et de chocolélectrique si le nettoyage n'est pas effectué conformément aux instructions.
- Une ventilation adequate de la piece devra etre aporté quand la hotte est utilisée en meme temps que des appeareils utiliser du gaz ou autres combustibles
Préparatifs avant l'installation

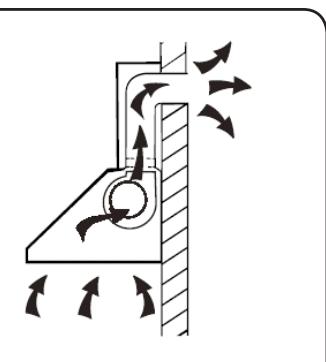

A. S'il y a une bouche de sortie donnant sur l'extérieur, votre hotte aspirante peut y'être raccordée.
Comme montré ci-dessous, au moyen d'une gaine d'extraction (matériau ininflammable ou tuyau flexible, aluminium, émaille d'un diamètre interne de 150 mm) (Figure 1)
Figure 1

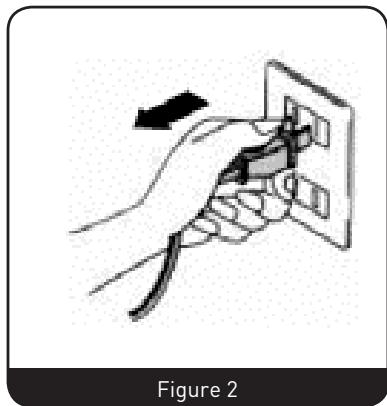

B. Avant d'installer l'appareil, éteignez-le et débranchez-le de la prise électrique. (Figure 2)

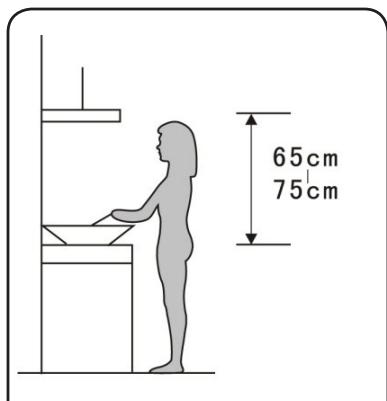

C. La hotte aspirante doit etre placee a une distance de 65 75cm au-dessus du plan de cuisson pour une efficacite optimale.(Figure 3)
Figure 3
ATTENTION!
-
Respectez les mises en garde containues dans la notice d'utilisation concernant l'utilisation de l'appareil dans le mode extraction de l'air hors de la pierce.
-

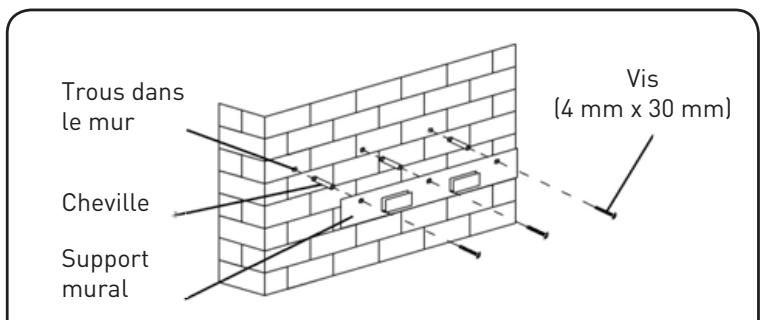

Percez 3 troughs de fixation du support. Fixez le support sur le mur avec les vis et les chevilles murales fournies. (Figure 4)

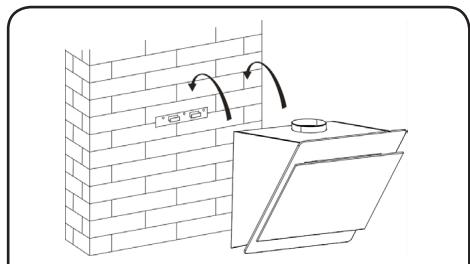

- Soulevez la hotte et accrochez-la aux crochets du support mural. (Figure 5)

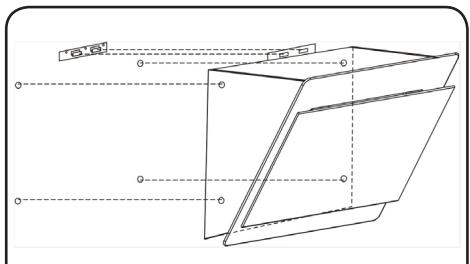

- Fixez le boitantier avec les vis de sécurité. Fixez la hotte avec 4 chevilles murales et 4 vis ST4x30 mm. (Figure 6)
- Placez la gaine en plastique sur la hotte aspirante. (Figure 7)

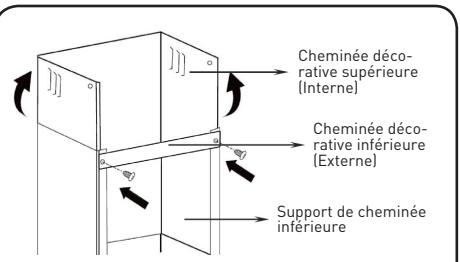

- Le support de cheminée inférieur sert à fixer la cheminée décorative inférieure. Avec 2 vis 4 × 8 ~mm , assembliez le support de cheminée décorative inférieure sur la cheminée décorative inférieure. Avant d'assembler le support sur la cheminée, decidez de l'emplacement des trous de fixation du support de cheminée inférieure, puis assemblez-les avec 2 chevilles murales et 2 vis ST4x30 mm. Ne vissez pas les vis excessivelyment, voirlez à ce que la cheminée décorative supérieure puisse bouger afin qu'il soit possible de régler sa hauteur après l'assemblage. (Figure 8)
- Tirez la cheminée supérieure vers le haut pour modifier sa hauteur. Réglez-la à la hauteur requise.
Marquez l'emplacement des deux trouss de fixation du support de cheminée supérieur, percez-les et fixez le support avec 2 chevilles murales et 2 vis ST4x30 mm. (Figure 9)
- Avec 2 vis ST4x8 mm, fixez le support de cheminée supérieure sur la cheminée supérieure. (Figure 10)
- Pour terminer, fixez la cheminée inférieure sur la hotte avec 2 vis ST4x8 mm. (Figure 11)
Figure 4
Figure 5
Figure 6
Figure 7
Figure 8
Figure 9
Figure 10
Figure 11
Installation (Recyclage dans la pièce)
REMARQUE: Les filtres aux charbons ne sont pas fournis.

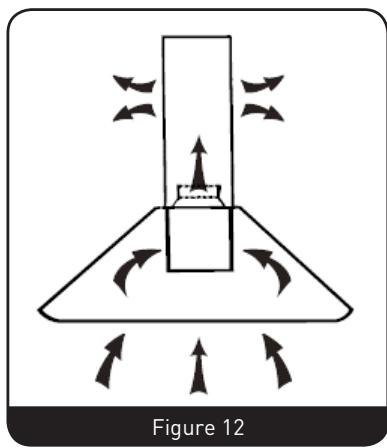

Si vous n'avoz pas de bouche de sortie donnant sur l'extérieur, la gaine d'extraction n'est pas requise et l'in installation est similaire à celle indiquée au chapitre « Installation (extraction vers l'extérieur ». (Figure 12)
Les filtres aux charbons actifs peuvent etre utilisés pour filtrer les odeurs.

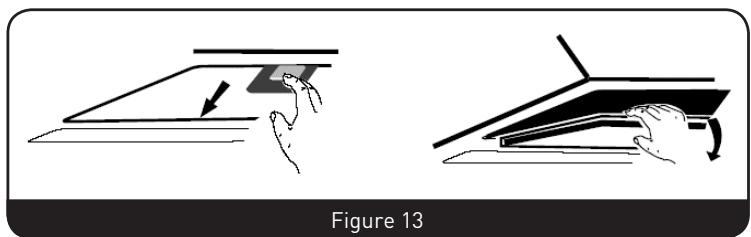

Pour installer les filtres aux charbons actifs, le filtrtre àGRAISSÉ doit d'abord être détaché. Appuyez sur le verrou et tirez-le vers le bas. (Figure 13)

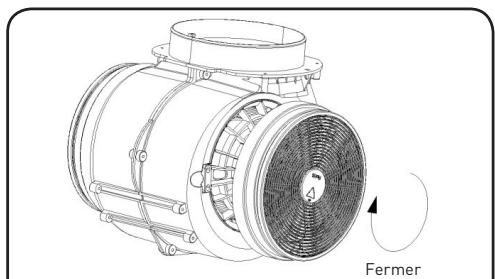

Placez un filtré à charbons actifs dans l'appareil et tournez-le dans le sens horaire. Procedez de la même manière de l'autre côté. (Figure 14)
REMARQUE :
Veillez à ce que le filtré soit solidement verrouillé. Sinon, il se desserrera, ce qui sera dangereux.
- Quand les filtrres aux charbons actifs sont installés, la puissance d'aspiration est moindre.
Figure 14
Contrôle et utilisation
Bouton à bascule mécanique
Touchemarche/arrêt
Allumer/Éteindre le ventilateur.
Touche Augmenter la vitesse
Augmenter la vitesse du ventilateur.
Touche Baisser la vitesse
Baisser la vitesse du ventilateur.
Touche Lampe
Affichage numérique
Affiche la vitesse de ventilation : « 1 » correspond à la vitesse lente, « 2 » correspond à la vitesse moyenne, « 3 » correspond à la vitesse rapide.
Minuteur rapide : Maintenez + et - appuyés pendant 1 s, l'affichage numérique clignote et démarre le décompte d'une durée de 5 minutes. Àpres 5 minutes, le moteur et la lampe s'éteignent automatiquement et l'appareil sonne pendant 1 s.
Entretien
Avant de nettoyer l'appareil, eteignez-le et debranche sa fiche.
Nettoyage périodique
Utilisez un chiffon doux et légarement humecté avec de l'eau savonneuse tiède ou du détergent menager. N'utilisez pas de tampon métallique, de produit/ustensile abrasif ou chimique, ni de Brosse à poils durs pour nettoyer l'appareil.
Nettoyage mensuel du filtré àGRAISSE
IMPÉRATIF : Nettoyez le filtre tous les mois pour éviter un risque d'incendie.
Le filtré collecte la graisse, les fumées et les poussières, il impacte donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) sont le boucher. Nettoyez-le avec un détergent menager.
Nettoyage annuel des filtres à charbons actifs
Applicable EXCLUSIVEMENT à l'appareil installé dans le mode recyclage (pas d'extraction d'air vers l'extérieur). Ce filtré emprisonne les odeurs
et doit être changé au moins une fois par an selon la fréquence d'utilisation de la hotte aspirante.
Remplacer l'ampoule
- Éteignez l'appareil et débranchez-le.
- Poussez l'ampoule LED usage vers l'extérieur.
- Remplacez-la par une ampôule de même type et de même puissance (Max. 1,5 W).
Dépannage
| Problèmes | Causes | Solutions |
| La lampe est allumée, mais le ventilateur ne fonctionne pas. | Les pales du ventilateur sont coincées.
Le moteur est endommagé. | Éteignez l'appareil et faites-le réparer exclusivement par un réparer qualifié. |
| La lampe et le ventilateur ne fonctionnent pas. | L'ampoule a grillé.
Le cable d'alimentation est mal branché. | Changez l'ampoule par une ampoule d'une puissance appropriée.
Rebranche-à-lès dans la prise électrique. |
| L'appareil vibre fortement. | Les pales du ventilateur sont endommagées.
Le moteur du ventilateur n'est pas bien fixé.
L'appareil n'est pas correctement fixé au support. | Éteignez l'appareil et faites-le réparer exclusivement par un réparer qualifié.
Éteignez l'appareil et faites-le réparer exclusivement par un réparer qualifié.
Décrochez l'appareil et vérifie que le support est correctement installé. |
| La hotte n'aspire pas correctement. | La distance entre l'appareil et la surface de cuisson est trop importante. | Réglez la distance à 65~75 cm |
Caracteristiques
Les informations figurant sur la fiche produit sont fournies dans l'ordre indiqué ci-après et figurent dans la brochure relative au produit et dans tout autre document livré avec celui-ci
| 950186 | 950187 |
| nom du fournisseur ou marque; | VALBERG | VALBERG |
| référence du modele établie par le fournisseur | HINCL 60 T VK ARSC | HINCL 90 T VK ARSC |
| consommation d'énergie annuelle (AECchotte) calculée conformément à l'annexe II, point 2, en kWh/a et arrondie à la première décimale | 92 Kwh/an | 92 Kwh/an |
| classé d'efficacité energétique du modele | D | D |
| efficacité fluidodymanique (FDEhotte) arrondie à la première décimale | 13,9 | 13,9 |
| classé d'efficacité fluidodynamique du modele | D | D |
| efficacité lumineuse (LEhotte) | LED lamp 1: 18,6LED lamp 2: 18,3LED lamp 3: 20,3LED lamp 4: 18,0 | LED lamp 1: 18,6LED lamp 2: 17,3LED lamp 3: 18,6LED lamp 4: 18,0 |
| classé d'efficacité lumineuse du modele | LED lamp 1: class CLED lamp 2: class CLED lamp 3: class BLED lamp 4: class C | LED lamp 1: class CLED lamp 2: class CLED lamp 3: class CLED lamp 4: class C |
| efficacité de filtration des graisses | 82 | 82 |
| classé d'efficacité de filtration des graisses du modele | C | C |
| débit d'air (en m3/h arrondi à l'entier le plus proche) à la vitesse minimale et maximaire en fonctionnement normal, mode intensif ou «boost» exclu | Min : 392.1 m3/hMax : 554.1 m3/h | Min : 392.1 m3/hMax : 554.1 m3/h |
| le cas échéant, le débit d'air (en m3/h arrondi à l'entier le plus proche) en mode intensif ou «boost»; | Max : 579.4m3/h | Max : 579.4m3/h |
| émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche), à la vitesse minimale et maximale disponible en fonctionnement normal | 68dB | 68dB |
| le cas échéant, les émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche) en mode intensif ou «boost» | | |
| le cas échéant, la consommation d'énergie en mode «arrêt», (Po), en watts, arrondie à la deuxième décimale | 0.38 | 0.38 |
| le cas échéant, la consommation d'énergie en mode «veille», (Ps), en watts, arrondie à la第二种e décimale | | |
Protection de l'environnement
PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE
Les produits électriques usages ne doivent pas être jetés avec les ordures menagères. Recyclez-les à où des centres spécialisés existent. Contactez la municipality ou le distributeur pour obtenir des conseils concernant le recyclage.
Cet apparéil porte un marquage spécifique conformément à la directive européen 2012/19/UE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE).
En garantissant la mise au rebut appropriée de ce produit, vous aidez à prévenir les conséquences négatives potentielles sur l'environnement et la santé humaine, qui sinon pourraient être provoquées par sa mise au rebut inadéquate.
Ce symbole présente sur le produit indique que ce produit ne doit pas'être jeté avec les ordures menagères. Il doit au contraire être déposé dans un centre de récapération et de recyclage des équipements électriques et électroniques.
La mise au rebut doit être effectué conformément aux réglementations locales relatives à la mise au rebut des déchets.
Pour plus de détails concernant le traitement, la collecte et le recyclage de ce produit, contactez notre mairie, le service de ramassage des poubelles de votre commune ou le magasin où le produit a été acheté.
Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr
