GEBRUIKSAANWIJZING HINCL 60 TVK ARSC VALBERG

Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installmentie, onjuist gelebruik of abnormale slijtage van het product worden Niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN

GEBRUKSAANWIJZING 16

Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk ELECTRO DEPOT worden gekozen, getest en aanbevolen door VALBERG en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijkke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zalijken.

Welkom bij ELECTRO DEPOT.

Bezoek once website www.electrodepot.be

ELECTRO DEPOT

A	Veiligheidsinstructies	18	Veiligheidsinstructies
B	Installatie	21	Voorbereidingen voorafgaand aan de in-stallatie
		22	Installatie (afvoer�uit buiten)
C	Controle en gebruik	25	Controle en gebruik
D	Reinigung en onderhoud	25	Onderhoud
		26	Reparatie
E	Extra informatie	27	Kenmerken
		28	Milieubescherming

Veiligheidsinstructies

• Deze gebruikshandleiding is bedoeld voor uw verigheid. Lees ze aandachtig en volledig voor de installmenten bewaar ze voor latere raadpleging.
• Alle installmentie要去 worden uitgevoerd door een gekwalificeerde elektricien of een bevoegt persoon.
• Dit apparaat要去 correct worden geinstalleel door een persoon met de vereiste kwalificaties volgens de instructies van de fabrikant.
• De toegankelijke onderden können het wordenijdens het gebruik.
• Jonge kinderen要去 op afstand worden gehonden. Raak het apparaat zich aan.
  Maak geen vlammend vuur onder de afzuigkap.
• De fabrikant raadt ten zeerste aan dit apparaatuit de buurt te houden van baby's enjonge kinderen.
• Dit apparaat kan worden gezbruikt door kinderen vanaf 8aar en ouder of Personen met beperkte fysische, visuele of mentale möglichkheden, of die een gebrek hebben aan

ervaring en kennis, als ze onder toezicht staan of instructies hebben gekreten over het veilig gebruik van het apparaat en de bevaren die het gebruik van het apparaat met zich meebren-gen begrijpen. Laat kinderen nooit met het apparaat spelen. Kinderen zonder toezicht月至en het apparaat Niet reinigen of onderhonden.
- Zorg ervoor dat het apparraat en het netsnoor buiten het bereik van kinderenjonger dan 8aar blijven.
- Een uitschakelingsinstallatie要去 worden opgenomen in de vaste bedrading in overeenstemming met de toepasselijk bedrandingswetgeving. De vaste bedrading要去 voorzien zijn van een uitschakelknop die inwerkt op alleansluitklemmen en waarvan de contacten aan elke pool minimum 3 mm zich gescheden.
- Inspector regelmatig de stekker en het netsnoor om te controleren of zeniet beschadigd�. Als het snoer beschadigd is,That het vervangen door fabrikant,een erkend servicecentrum of een gewiek

waardig bekwaam persoon om elk gevaar te voorkomen.

• Zorg ervoor dat de elektrische kabels de warme onderdelen van het apparaat Niet aanraken.
• Zorg ervoor dat het netsnoer Niet onder of in het apparaat vastzit en zorg ervoor dat het Niet worden beschadigd.
• Installeer het apparaat Niet buitenshuis, in een vochtige ruimte of een ruimte waar er waterlekken+kennen zichn, bijvoorbeeld onder of in de buurt van een wasbak. In geval van een waterlek, maar het apparaat naturuurlijk drogen.
• Gebruik geen ontvlambare sprays in de buurt van het apparaat.
• Gooi de verpakking op degepaste wijze weg.
• Gebruik geen ontvlambare sprays in de buurt van het apparaat.
• Wij raden u ook aan heel voorzichtig teijken tijdens het gebruik en de reiniging. Lees aandachtig de hoofstukken betreffende de reiniging en het onderhoud van dit apparatus.

• Gebruik geen stoomreiner.

• Het apparaat is nicht ontworpen voor gebruik met een externe timer of een afzonderlijk afstandsbedieningssystem.

• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik.
  Waarschuwing: Raadpleeg deplaatselijke regelgeving betreffende de rookafvoergaten. Sluit de afzuigkap Niet aan op een hetelucht-, ventilatie- of rookkoker. Zorg ervoor dat de ruimte voldoende geventileerd is en in overeenstemming is met deplaatselijke regelgeving. Zorg ervoor dat het maximale luchtafscheidingsdebiet van de apparaten in de ruimte 4 Pa (0,04 mbar) nicht overschrijdt. De ruimte要去 voldoende ventilatie hebben als een afzuigkap worden gezruikt tegelijkkertijd met apparaten die werken op gas of een andere brandstof. De lustt mag Niet worden uitt gestoten in een gasuitlaatbuis van apparaten die gas of een andere brandstof verbranden. De regelgeving met betrekking tot de luchtafvoer moet worden nageleefd.

Waarschuwing: Alvorens de afzuigkap aan te sluiten: Schakel het stopcontact uit en controllerer of de stroom-spanning en de -frequentie overeenstemmen met die aangegeven op het typeplatie van het apparatus.
Waarschuwing: De af-zuigkap kan stoppen met werken in geval van elek-trostatische ontlading (bij-voorbeeld door bliksemin-slag). Dit houdt geen risico op beschadiging in. Trek de stekker uit het stopcontact en schakel de stroom na eén minuut opniew in.
- Om het risico op brand te voorkomen, reinig regelmatig de metaalfilter, en controllerer en regularisern nauwgezet het keukengerei dat hare olie bevat.
- Gebruik de afzuigkap nied als ze tekenen van beschadiging of storing vertoont. Neem contact op met de klantendienst.
- Kook Niet met een vlammend vuur onder dit apparaat.
- Tijdens de installmentie van het apparaat, respecteer de afstand tussen de bovenkant van de kookplaat of het fornuis en het onderste gedeelte van de afzuigkap:

Gaskookplaat: 750~mm
Elektrische kookplaat: 650 mm.
- Waarschuwing: Er is een risico op brand of elektrische schokken als de reiniging Niet worden gedaan volgens de instructies.
- De ruimte moet voldoende worden geventileerd als de afzuigkap worden gebruikt tegelijkkertijd met apparaten die gas of een andere brandstof gebruiken

Voorbereidingen voorafgaand aan de installmentie

A. Als een afvoergat maar buiten uitgeeft, kan uw afzuigkap hierop worden aangesloten.

Zoals hieronder aangegeven, met behulp van een afvoerbuis (onbrandbaar materiaal of een flexibele slang, aluminium, geemail- leerd met een binnendiameter van 150~mm [Afbeelding 1]

Afbeelding 1

B. Alvorens het apparaat te installereren, schakel het uit en trek de stekker uit het stopcontact. (Afbeelding 2)

Afbeelding 2

C. De afzuigkap要去en geplaatst op een afstand van 65 75 cm boven de kookplaat voor een optimaal rendement. (Afbeelding 3)

Afbeelding 3

Installatie (afvoer maar buiten)

LET OP!

• Volg de waarschuwingen in de handleiding over het gebruik van het apparaat in de modus luchtafvoer buiten de ruimte.

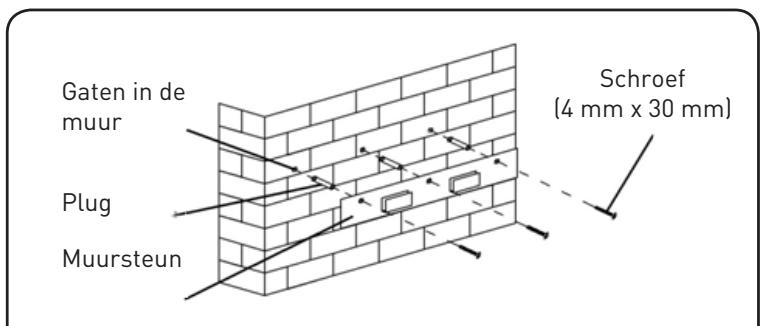

• Boor 3 bevestigingsgaten in de steun. Maak de steun vast aan de muur met de meege-leverde schroeven en muurpluggen. (Afbeeling 4)

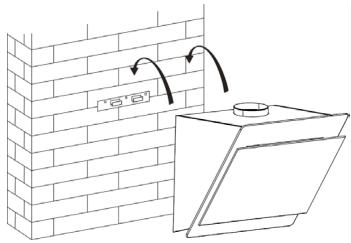

• Til de afzuigkap en hang ze op aan de haakjes van de muursteun. (Afbeelding 5)

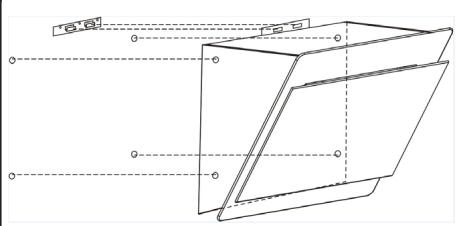

• Maak de kast vast met de veiligheidsschroeven. Maak de afzuigkap vast met 4 muurpluggen en 4 schroeven ST4x30 mm. (Afbeelding 6)
• Plaats de plastic koker op de afzuiqkap. [Afbeelding 7]

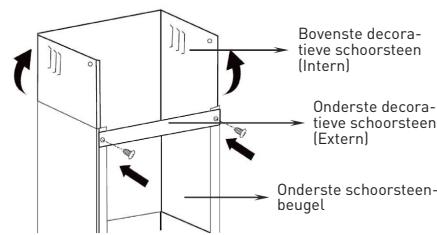

• De onderste schoorsteenbeugel dient om het onderste gedeelte van de decoratieve schoorsteen vast te make.

Met 2 schroeven 4 × 8 ~mm , bevestig de onderste decoratieve schoorsteenbeugel op de onderste decoratieve schoorsteen. Alvorens de beugel vast te makeen op de schoorsteen, bepaal deplaats van de bevestigingsgaten van de onderste schoorsteenbeugel, monteer verrolgens met de 2 muurpluggen en 2 schroeven ST4x30 mm. Schroef de schroeven Niet overmatig aan, zorg ervoor dat de bovenste decoratieve schoorsteen kan bewegen zodate de hoogte ervan kan geregold worden na de montage. (Afbeelding 8)

1. Trek de bovenste schoorsteen maar boven om de hoogte ervan te regelen. Regel op de gegaste hoogte.
   Markeer de plaats van de twee bevestigingsgaten van de bovenste schoorsteenbeugel, doorboor ze en bevestig de beugel met 2 muurpluggen en 2 schroeven ST4x30 mm. (Afbeelding 9)
2. Met 2 schroeven ST4x8 mm, bevestig de bovenste schoorsteenbeugel op de bovenste schoorsteen. (Afbeelding 10)
3. Om te beeindigen, maak de onderste schoorsteen vast op de afzuigkap met 2 schroeven ST4x8 mm (Afbeelding 11)

Afbeelding 4

Afbeelding 5

Afbeelding 6

Abefelding 7

Afbeelding 8

Afeelding 9

Afbeelding 10
Afbeelding 11

Installatie (Recyclage in de ruimte)

OPMERKING: Koolfilters worden nicht meegeleverd.

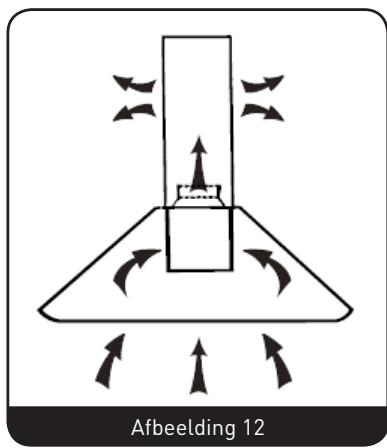

Als u Niet beschikt over een afvoer maar bui- ten, is de afvoerbuis nicht vereist en de instal- latie is vergelijkbaar met die aangegeven in het hoofdstuk "Installatie (afvoer maar bui- ten)". (Afbeelding 12)

Actieve koofilters kuren worden gebruikt om geuren te filteren.

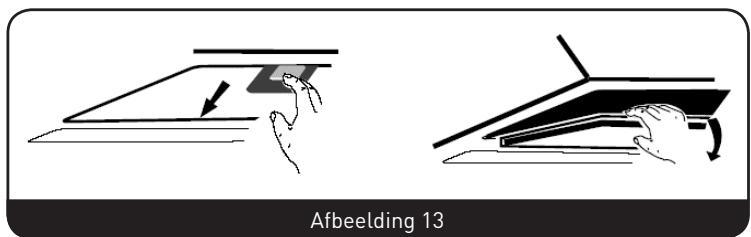

Om de actieve koofilters te installereren, moet eerst de vetfilter worden losgemaakt. Druk op de grendel en trek deze waar beneden. (Afbeeling 13)

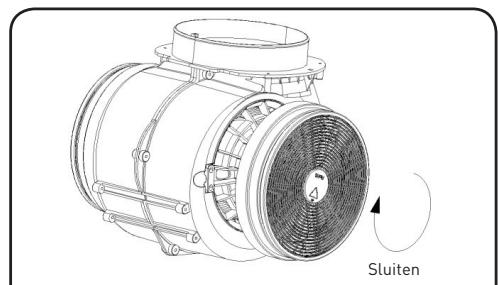

Plaats een actieve kooffilter in het apparaat en draai deze in de richting van de wijzers van de klok. Ga op bezelfde manier te werk aan de andere kant. (Afbeelding 14)

OPMERKING:

Zorg ervoor dat de filter stevig wordt vergrendeld. Zoniet zal het loskomen en dit is gevaarlijk.
- Bij installmentie van actieve kool-filters neemt het zuigvermogen af.

Afbeelding 14

Controle en gebruik

De ventilator in-/uitschakelen.

Knop De snelheid verhogen

De能力和 de ventilator verhogen.

Knop De snelheid verlagen

De能力和 de ventilator verlagen.

Lichtknop

Digitale weergave

Geeft de ventilatiesnelheid wee: "1" betekent lage snelheid, "2" betekent gemiddelde snelheid, "3" betekent hoge snelheid.

Snelle timer: Houd + en - ingedrukt gedurrende 1 sec., de digitale weergave knippert en het aftellen voor eenperiode van 5 minutes start. Na 5 minuten schakelen de motor en de lamp automatisch uit en het apparaat rinkelt gedurrende 1 sec.

Onderhoud

Alvorens het apparaat te reini- gen, schakel het uit en trek de stekker uit het stopcontact.

Periodieke reiniging

Gebruik een zachte doeck,licht bevochtig met warm water en zeep of een schoonmaakmiddel. Gebruik geen staalwol, schurende of chemische producten/voorwerpen, stijve borstel om het apparaat te reinigen.

Maandelijkse reiniging van de vetfilter

VERPLICHT: Reinig de filter maandelijks om een risico op brand te voorkomen.

De filter verzamelt vet, rook en stof, dit heeft dus een directe invloed op de doeltreffendheid van de afzuigkap. Als het Niet worden gereinigd, zullen de vetresten (mogelijk ontvlambaar) het verstoppen. Reinig het met een schoonmaakmiddel.

Jaarlijkse reiniging van de actieve koolfilters

ENKEL van toepassing op het apparaat geinstalleerd in de modus recyclage (geen luchtafvoer maar buiten). Deze filter omsluit geuren en moet minstens een keer peraar wor

den verrangen afhankelijk van de freiorentie van het gebruik van de afzuigkap.

De lampervangen

1. Schakel het apparaat uit en trek de stekker uit het stopcontact.
   2.Duw de gezbruikte LED-lamp maar buiten.
2. Vervang ze door een lamp van hetzelfde type en hetzelfde vermogen (Max. 1,5 W).

Reparatie

Probleemstel- lingen	Oorzaken	Oplossingen
De lamp brandt maar de ventilator functioneert nicht.	De bladen van de ventilator zitten vast. De motor is beschadigd.	Schakel het apparaat uit en LAST het repareren door een erkend reparateur.
De lamp en de ventilator functueren nicht.	De lamp is doorgebrand. Het netsnoer zich los.	Vervang de lamp door een lamp met hetzelfde vermo-gen. Steen het opnieuw in het stopcontact.
Het apparaat tritt hevig.	De bladen van de ventilator zijn beschadigd. De motor van de ventilator is Niet goed vastgemaakt. Het apparaat is Niet correct bevestigd op de steun.	Schakel het apparaat uit en LAST het repareren door een erkend reparateur. Schakel het apparaat uit en LAST het repareren door een erkend reparateur. Maak het apparaat los en controllerer of de steun correct is geinstalleerd.
De afzugkap zuijt niet goed.	De afstand:tussen het apparaat en de kookplaat is te groot.	Regel de afstand op 65~75 cm

Kenmerken

De informatatie over het product worden in onderstaande volgorde weergegeven op de productische en is terug te vinden in de brochure en alle andere documenten meegeleverd met het product.

	950186	950187
Naam van de leverancier of merk;	VALBERG	VALBERG
Modelreferentie leverancier	HINCL 60 T VK ARSC	HINCL 90 T VK ARSC
Jaarliks energieverbruik (AEC afzuigkap) berekend volgens bijlage II, paragraaf 2 in kWh/j en afgerond op de eerste decimal	92 kWh/JAAR	92 kWh/JAAR
Energie-efficiëntieklasse van het model	D	D
Vloeistof dynamische efficiëntie (FDE afzuigkap) afgerond op de eerste decimal	13,9	13,9
Vloeistof dynamische efficiëntieklasse van het model	D	D
Lichtopbrengst (LE afzuigkap)	LED-lamp 1: 18,6LED-lamp 2: 18,3LED-lamp 3: 20,3LED-lamp 4: 18,0	LED-lamp 1: 18,6LED-lamp 2: 17,3LED-lamp 3: 18,6LED-lamp 4: 18,0
Lichtopbrengstkasse van het model	LED-lamp 1: classe CLED-lamp 2: classe CLED-lamp 3: classe BLED-lamp 4: classe C	LED-lamp 1: classe CLED-lamp 2: classe CLED-lamp 3: classe CLED-lamp 4: classe C
Vetfilterrendement	82	82
Vetfilterefficiëntieklasse van het model	C	C
Luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) bij minimum- en maximumsnelheid bij normala ge-bruik, in de intensieve modus en de "boost"-modus	Min: 392,1 m3/uMax: 554,1 m3/u	Min: 392,1 m3/uMax: 554,1 m3/u
Indien van toepassing, het luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) in de intensieve of "boost"-modus;	Max: 579,4m3/u	Max: 579,4m3/u
Akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbijzijnde gehele getal), bij de beschikbare minimum- en maximumsnelheid in normala gebruik	68dB	68dB
Indien van toepassing, de akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbij-zijnde gehele getal) in de intensieve of "boost"-modus
Indien van toepassing, het energieverbruik in de modus "stop", (Po), in watt, afgerond op de tweede decimal	0,38	0,38
Indien van toepassing, het energieverbruik in de modus "stand-by", (Ps), in watt, afgerond op de tweede decimal

Milieubescherming

MILIEUBESCHERMING - RICHTLIJN 2012/19/EU

Afgedankte elektrische apparaten mogen nicht worden weggegooid bij het huishoudelijk afval. Breng ze maar een gespecialiseerd centrum om ze te recycleren. Neem contact op met de gemeente of de verkoper voor advies betreffende de recyclage.

Dit apparatus is voorzien van een specifieke markings in overeenstemming met de

Europese richtlijn 2012/19/EU in verband met Afgedankte Elektriche en Elektronische Apparaten (AEEA).

Door te zorgen voor de juiste afdanking van dit product, draagt u bij tot het voorkomen van möglichke negatieve gevolgen voor het milieu en de volksgezondheid, die{kunnen wordenveroorzaakt door de onjuiste afdanking van het apparaat.

Dit symbol aanwezig op het product geeft aan dat het product Niet mag worden weggegooid bij het huishoudelijk afval. In plaatsdaarvan moet het worden gebracht maar een centrum voor terugwinning en recyclage van elektrische en elektronische apparaten.

De afdanking moet gebeuren in overeenstemming met deplaatselijke wetgeving inzake het weglooien van afval.

Voor meer informatie betreffende de verwerking, inzameling en recyclage van dit product, neem contact op met uw gemeente, de huisvuilophaaldienst van uw gemeente of de winkel waar u het product hebt gekocht.
