Producttype	Schuine afzuigkap
Merk	VALBERG
Model	HINCL 90 TVK ARSC
Breedte	90 cm
Voeding	220-240 V ~ 50 Hz
Aantal snelheden	3
Timer	Ja, 5 minuten
Verlichting	LED, 1,5 W max
Energieklasse	D
Jaarlijks verbruik	92 kWh/jaar
Maximaal luchtdebiet (normaal)	554 m³/h
Luchtdebiet in booststand	579 m³/h
Geluidsniveau (max normale snelheid)	68 dB
Minimale afstand boven gasfornuis	750 mm
Minimale afstand boven elektrische kookplaat	650 mm
Vetfilter	Metaal, maandelijkse reiniging
Koolstoffilter	Optioneel, jaarlijkse vervanging
Installatietype	Buitenafvoer of recirculatie
Diameter afvoerkanaal	150 mm
Garantie	2 jaar

Veelgestelde vragen - HINCL 90 TVK ARSC VALBERG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 750 mm voor een gasfornuis en 650 mm voor een elektrische kookplaat.

Hoe het vetfilter reinigen?

Het vetfilter moet elke maand worden gereinigd met een huishoudelijk schoonmaakmiddel. Verwijder het door op de vergrendeling te drukken en naar beneden te trekken.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet minstens een keer per jaar worden vervangen, vooral als de afzuigkap in recirculatiemodus wordt gebruikt.

Wat doen als de afzuigkap niet meer werkt?

Controleer eerst de elektrische aansluiting. Als het lampje brandt maar de ventilator niet draait, zijn de bladen mogelijk vastgelopen of is de motor beschadigd. Neem contact op met een gekwalificeerde reparateur.

Hoe de LED-lamp vervangen?

Schakel de afzuigkap uit en trek de stekker eruit. Duw de oude LED-lamp naar buiten en vervang deze door een lamp van hetzelfde type en vermogen (max. 1,5 W).

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee, het koolstoffilter is onmisbaar in recirculatiemodus om geuren te filteren. Het wordt niet meegeleverd met de afzuigkap.

Hoe activeer ik de timer?

Houd de toetsen + en - 1 seconde ingedrukt. Het digitale display knippert en een aftelling van 5 minuten start. Na 5 minuten worden de motor en het lampje automatisch uitgeschakeld.

Wat doen als de afzuigkap sterk trilt?

Dit kan worden veroorzaakt door beschadigde bladen, een slecht bevestigde motor of een slechte bevestiging aan de steun. Controleer de installatie en neem indien nodig contact op met een gekwalificeerde reparateur.

Hoe de afzuigkap installeren met buitenafvoer?

Bevestig de muurbeugel, hang de afzuigkap op, pas de hoogte aan (65-75 cm boven de kookplaat) en sluit vervolgens een afvoerkanaal met diameter 150 mm aan naar buiten.

Wat doen bij elektrostatische ontlading?

De afzuigkap kan tijdelijk stoppen. Trek de stekker eruit gedurende een minuut en steek hem er weer in. Dit veroorzaakt geen schade.

GEBRUIKSAANWIJZING HINCL 90 TVK ARSC VALBERG

Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

GARANTIEVOORWAARDEN

GEBRUIKSAANWIJZING 16

Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk ELECTRO DEPOT worden gekozen, getest en aanbevolen door VALBERG en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onze website www.electrodepot.be

ELECTRO DEPOT

A	Veiligheidsinstructies	18	Veiligheidsinstructies
B	Installatie	21	Voorbereidingen voorafgaand aan de in-stallatie
		22	Installatie (afvoer�uit buiten)
C	Controle en gebruik	25	Controle en gebruik
D	Reinigung en onderhoud	25	Onderhoud
		26	Reparatie
E	Extra informatie	27	Kenmerken
		28	Milieubescherming

Veiligheidsinstructies

• Deze gebruikshandleiding is bedoeld voor uw veiligheid. Lees ze aandachtig en volledig voor de installatie en bewaar ze voor latere raadpleging.
• Alle installaties moeten worden uitgevoerd door een gekwalificeerde elektricien of een bevoegd persoon.
• Dit apparaat moet correct worden geïnstalleerd door een persoon met de vereiste kwalificaties volgens de instructies van de fabrikant.
• De toegankelijke onderdelen kunnen heet worden tijdens het gebruik.
• Jonge kinderen moeten op afstand worden gehouden. Raak het apparaat niet aan. Maak geen vlammend vuur onder de afzuigkap.
• De fabrikant raadt ten zeerste aan dit apparaat uit de buurt te houden van baby's en jonge kinderen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan

ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengen begrijpen. Laat kinderen nooit met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden. Zorg ervoor dat het apparaat en het netsnoer buiten het bereik van kinderen jonger dan 8 jaar blijven. - Een uitschakelingsinstallatie moet worden opgenomen in de vaste bedrading in overeenstemming met de toepasselijke bedradingswetgeving. De vaste bedrading moet voorzien zijn van een uitschakelknop die inwerkt op alle aansluitklemmen en waarvan de contacten aan elke pool minimum 3 mm zijn gescheiden. - Inspecteer regelmatig de stekker en het netsnoer om te controleren of ze niet beschadigd zijn. Als het snoer beschadigd is, moet het vervangen worden door de fabrikant, een erkend servicecentrum of een gewiek

waardig bekwaam persoon om elk gevaar te voorkomen.

• Zorg ervoor dat de elektrische kabels de warme onderdelen van het apparaat niet aanraken. Zorg ervoor dat het netsnoer niet onder of in het apparaat vastzit en zorg ervoor dat het niet beschadigd wordt.
• Installeer het apparaat niet buitenshuis, in een vochtige ruimte of een ruimte waar er waterlekken kunnen zijn, bijvoorbeeld onder of in de buurt van een wasbak. In geval van een waterlek, laat het apparaat natuurlijk drogen.
• Gebruik geen ontvlambare sprays in de buurt van het apparaat.
• Gooi de verpakking op de juiste wijze weg.
• Gebruik geen ontvlambare sprays in de buurt van het apparaat.
• Wij raden u ook aan heel voorzichtig te zijn tijdens het gebruik en de reiniging. Lees aandachtig de hoofdstukken betreffende de reiniging en het onderhoud van dit apparaat.
• Gebruik geen stoomreiniger.
• Het apparaat is niet ontworpen voor gebruik met een externe timer of een afzonderlijk afstandsbedieningssysteem.
• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Waarschuwing: Raadpleeg de plaatselijke regelgeving betreffende de rookafvoergaten. Sluit de afzuigkap niet aan op een hetelucht-, ventilatie- of rookkoker. Zorg ervoor dat de ruimte voldoende geventileerd is en in overeenstemming is met de plaatselijke regelgeving. Zorg ervoor dat het maximale luchtafscheidingsdebiet van de apparaten in de ruimte 4 Pa (0,04 mbar) niet overschrijdt. De ruimte moet voldoende ventilatie hebben als een afzuigkap wordt gebruikt tegelijkertijd met apparaten die werken op gas of een andere brandstof. De lucht mag niet worden uitgestoten in een gasuitlaatbuis van apparaten die gas of een andere brandstof verbranden. De regelgeving met betrekking tot de luchtafvoer moet worden nageleefd.

Waarschuwing: Alvorens de afzuigkap aan te sluiten: Schakel het stopcontact uit en controleer of de stroomspanning en -frequentie overeenstemmen met die aangegeven op het typeplaatje van het apparaat. Waarschuwing: De afzuigkap kan stoppen met werken in geval van elektrostatische ontlading (bijvoorbeeld door blikseminslag). Dit houdt geen risico op beschadiging in. Trek de stekker uit het stopcontact en schakel de stroom na één minuut opnieuw in. - Om het risico op brand te voorkomen, reinig regelmatig de metaalfilter, en controleer en reguleer nauwgezet het keukengerei dat hete olie bevat. - Gebruik de afzuigkap niet als ze tekenen van beschadiging of storing vertoont. Neem contact op met de klantendienst. - Kook niet met een vlammend vuur onder dit apparaat. - Tijdens de installatie van het apparaat, respecteer de afstand tussen de bovenkant van de kookplaat of het fornuis en het onderste gedeelte van de afzuigkap:

→ Gaskookplaat: 750 mm → Elektrische kookplaat: 650 mm. - Waarschuwing: Er is een risico op brand of elektrische schokken als de reiniging niet wordt gedaan volgens de instructies. - De ruimte moet voldoende worden geventileerd als de afzuigkap wordt gebruikt tegelijkertijd met apparaten die gas of een andere brandstof gebruiken

Voorbereidingen voorafgaand aan de installatie

A. Als een afvoergat naar buiten uitkomt, kan uw afzuigkap hierop worden aangesloten.

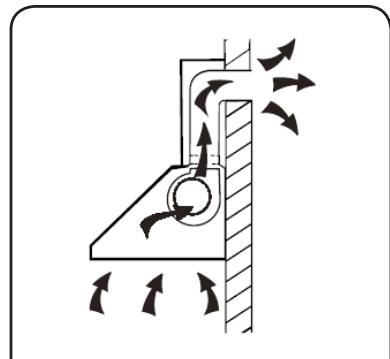

Zoals hieronder aangegeven, met behulp van een afvoerbuis (onbrandbaar materiaal of een flexibele slang, aluminium, geëmailleerd met een binnendiameter van 150 mm) [Afbeelding 1]

Afbeelding 1

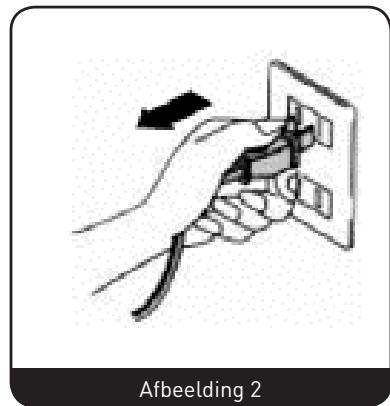

B. Alvorens het apparaat te installeren, schakel het uit en trek de stekker uit het stopcontact. (Afbeelding 2)

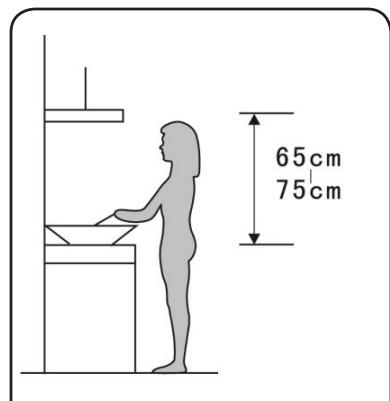

C. De afzuigkap moet geplaatst worden op een afstand van 65 75 cm boven de kookplaat voor een optimaal rendement. (Afbeelding 3)

Afbeelding 3

Installatie (afvoer naar buiten)

LET OP!

• Volg de waarschuwingen in de handleiding over het gebruik van het apparaat in de modus luchtafvoer buiten de ruimte.

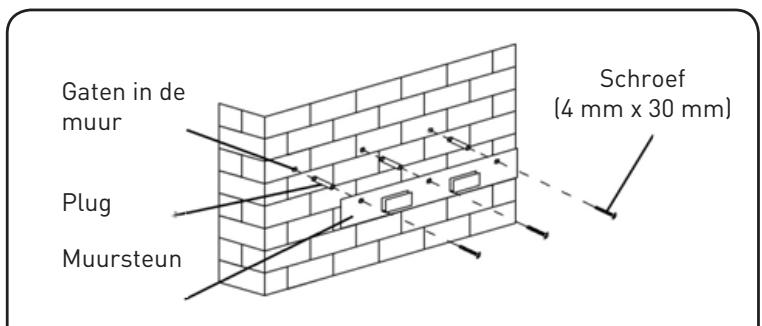

• Boor 3 bevestigingsgaten in de steun. Maak de steun vast aan de muur met de meegeleverde schroeven en muurpluggen. (Afbeelding 4)

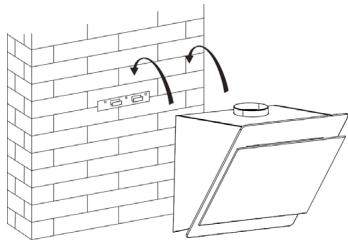

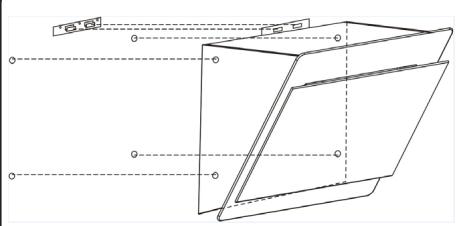

• Til de afzuigkap en hang deze op aan de haakjes van de muursteun. (Afbeelding 5)
• Maak de kast vast met de veiligheidsschroeven. Maak de afzuigkap vast met 4 muurpluggen en 4 schroeven ST4x30 mm. (Afbeelding 6)
• Plaats de plastic koker op de afzuigkap. (Afbeelding 7)
• De onderste schoorsteenbeugel dient om het onderste gedeelte van de decoratieve schoorsteen vast te maken.

Met 2 schroeven ST4x8 mm bevestigt u de onderste decoratieve schoorsteenbeugel op de onderste decoratieve schoorsteen. Alvorens de beugel op de schoorsteen vast te maken, bepaalt u de plaats van de bevestigingsgaten van de onderste schoorsteenbeugel, monteer vervolgens met de 2 muurpluggen en 2 schroeven ST4x30 mm. Schroef de schroeven niet overmatig aan; zorg ervoor dat de bovenste decoratieve schoorsteen kan bewegen zodat de hoogte ervan kan worden geregeld na de montage. (Afbeelding 8)

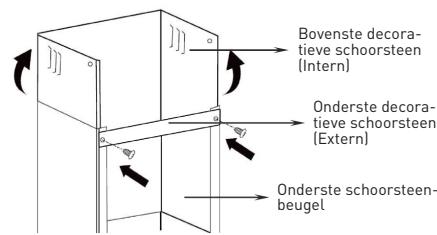

1. Trek de bovenste schoorsteen naar boven om de hoogte ervan te regelen. Regel op de gewenste hoogte. Markeer de plaats van de twee bevestigingsgaten van de bovenste schoorsteenbeugel, doorboor ze en bevestig de beugel met 2 muurpluggen en 2 schroeven ST4x30 mm. (Afbeelding 9)
2. Met 2 schroeven ST4x8 mm bevestigt u de bovenste schoorsteenbeugel op de bovenste schoorsteen. (Afbeelding 10)
3. Om te beëindigen, maakt u de onderste schoorsteen vast op de afzuigkap met 2 schroeven ST4x8 mm. (Afbeelding 11)

Afbeelding 4

Afbeelding 5

Afbeelding 6

Afbeelding 7

Afbeelding 8

Afbeelding 9

Afbeelding 10 Afbeelding 11

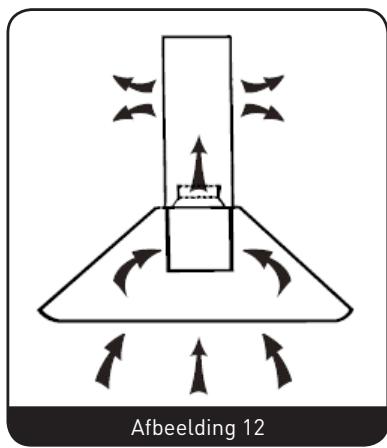

Installatie (Recyclage in de ruimte)

OPMERKING: Koolfilters worden niet meegeleverd.

Als u niet beschikt over een afvoer naar buiten, is de afvoerbuis niet vereist en de installatie is vergelijkbaar met die aangegeven in het hoofdstuk "Installatie (afvoer naar buiten)". (Afbeelding 12)

Actieve koolfilters kunnen worden gebruikt om geuren te filteren.

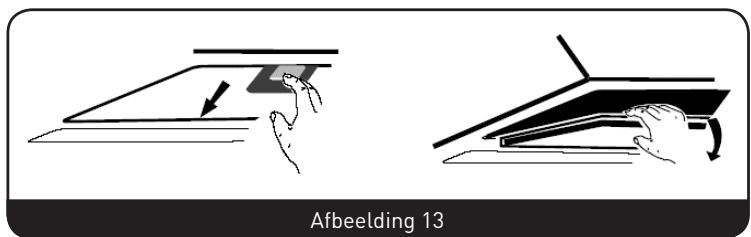

Om de actieve koolfilters te installeren, moet eerst de vetfilter worden losgemaakt. Druk op de grendel en trek deze naar beneden. (Afbeelding 13)

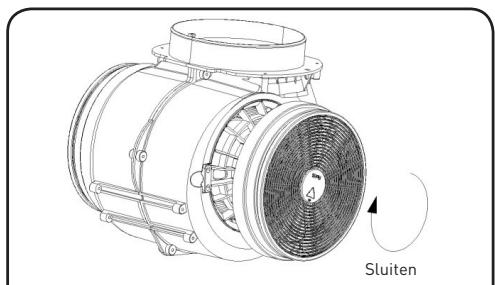

Plaats een actieve koolfilter in het apparaat en draai deze in de richting van de wijzers van de klok. Ga op dezelfde manier te werk aan de andere kant. (Afbeelding 14)

OPMERKING:

Zorg ervoor dat de filter stevig wordt vergrendeld. Zoniet zal het loskomen en dit is gevaarlijk. - Bij installatie van actieve koolfilters neemt het zuigvermogen af.

Afbeelding 14

Controle en gebruik

De ventilator in-/uitschakelen.

Knop De snelheid verhogen

De capaciteit van de ventilator verhogen.

Knop De snelheid verlagen

De snelheid van de ventilator verlagen.

Lichtknop

Digitale weergave

Geeft de ventilatiesnelheid weer: "1" betekent lage snelheid, "2" betekent gemiddelde snelheid, "3" betekent hoge snelheid.

Snelle timer: Houd + en - ingedrukt gedurende 1 sec., de digitale weergave knippert en het aftellen voor een periode van 5 minuten start. Na 5 minuten schakelen de motor en de lamp automatisch uit en het apparaat rinkelt gedurende 1 sec.

Onderhoud

Alvorens het apparaat te reinigen, schakel het uit en trek de stekker uit het stopcontact.

Periodieke reiniging

Gebruik een zachte doek, licht bevochtigd met warm water en zeep of een schoonmaakmiddel. Gebruik geen staalwol, schurende of chemische producten/voorwerpen, stijve borstel om het apparaat te reinigen.

Maandelijkse reiniging van de vetfilter

VERPLICHT: Reinig de filter maandelijks om een risico op brand te voorkomen.

De filter verzamelt vet, rook en stof, dit heeft dus een directe invloed op de doeltreffendheid van de afzuigkap. Als het niet wordt gereinigd, zullen de vetresten (mogelijk ontvlambaar) het verstoppen. Reinig het met een schoonmaakmiddel.

Jaarlijkse reiniging van de actieve koolfilters

ENKEL van toepassing op het apparaat geïnstalleerd in de modus recyclage (geen luchtafvoer naar buiten). Deze filter omsluit geuren en moet minstens een keer per jaar wor

De verklaringen zijn afhankelijk van de voorkeur voor het gebruik van de afzuigkap.

De lamp vervangen

1. Schakel het apparaat uit en trek de stekker uit het stopcontact. 2. Duw de gebruikte LED-lamp naar buiten.
2. Vervang ze door een lamp van hetzelfde type en hetzelfde vermogen (Max. 1,5 W).

Reparatie

Probleemstel- lingen	Oorzaken	Oplossingen
De lamp brandt maar de ventilator functioneert nicht.	De bladen van de ventilator zitten vast. De motor is beschadigd.	Schakel het apparaat uit en LAST het repareren door een erkend reparateur.
De lamp en de ventilator functueren nicht.	De lamp is doorgebrand. Het netsnoer zich los.	Vervang de lamp door een lamp met hetzelfde vermo-gen. Steen het opnieuw in het stopcontact.
Het apparaat tritt hevig.	De bladen van de ventilator zijn beschadigd. De motor van de ventilator is Niet goed vastgemaakt. Het apparaat is Niet correct bevestigd op de steun.	Schakel het apparaat uit en LAST het repareren door een erkend reparateur. Schakel het apparaat uit en LAST het repareren door een erkend reparateur. Maak het apparaat los en controller of de steun correct is geinstalleerd.
De afzugkap zuijt niet goed.	De afstand:tussen het apparaat en de kookplaat is te groot.	Regel de afstand op 65~75 cm

Kenmerken

De informatie over het product wordt in onderstaande volgorde weergegeven op de productfiche en is terug te vinden in de brochure en alle andere documenten meegeleverd met het product.

	950186	950187
Naam van de leverancier of merk;	VALBERG	VALBERG
Modelreferentie leverancier	HINCL 60 T VK ARSC	HINCL 90 T VK ARSC
Jaarliks energieverbruik (AEC afzuigkap) berekend volgens bijlage II, paragraaf 2 in kWh/j en afgerond op de eerste decimal	92 kWh/JAAR	92 kWh/JAAR
Energie-efficiëntieklasse van het model	D	D
Vloeistof dynamische efficiëntie (FDE afzuigkap) afgerond op de eerste decimal	13,9	13,9
Vloeistof dynamische efficiëntieklasse van het model	D	D
Lichtopbrengst (LE afzuigkap)	LED-lamp 1: 18,6LED-lamp 2: 18,3LED-lamp 3: 20,3LED-lamp 4: 18,0	LED-lamp 1: 18,6LED-lamp 2: 17,3LED-lamp 3: 18,6LED-lamp 4: 18,0
Lichtopbrengstkasse van het model	LED-lamp 1: classe CLED-lamp 2: classe CLED-lamp 3: classe BLED-lamp 4: classe C	LED-lamp 1: classe CLED-lamp 2: classe CLED-lamp 3: classe CLED-lamp 4: classe C
Vetfilterrendement	82	82
Vetfilterefficiëntieklasse van het model	C	C
Luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) bij minimum- en maximumsnelheid bij normala ge-bruik, in de intensieve modus en de "boost"-modus	Min: 392,1 m3/uMax: 554,1 m3/u	Min: 392,1 m3/uMax: 554,1 m3/u
Indien van toepassing, het luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) in de intensieve of "boost"-modus;	Max: 579,4m3/u	Max: 579,4m3/u
Akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbijzijnde gehele getal), bij de beschikbare minimum- en maximumsnelheid in normala gebruik	68dB	68dB
Indien van toepassing, de akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbij-zijnde gehele getal) in de intensieve of "boost"-modus
Indien van toepassing, het energieverbruik in de modus "stop", (Po), in watt, afgerond op de tweede decimal	0,38	0,38
Indien van toepassing, het energieverbruik in de modus "stand-by", (Ps), in watt, afgerond op de tweede decimal

Milieubescherming

MILIEUBESCHERMING - RICHTLIJN 2012/19/EU

Afgedankte elektrische apparaten mogen niet worden weggegooid bij het huishoudelijk afval. Breng ze naar een gespecialiseerd centrum om ze te recycleren. Neem contact op met de gemeente of de verkoper voor advies betreffende de recyclage.

Dit apparaat is voorzien van een specifieke markering in overeenstemming met de

Europese richtlijn 2012/19/EU in verband met Afgedankte Elektrische en Elektronische Apparaten (AEEA).

Door te zorgen voor de juiste afdanking van dit product, draagt u bij tot het voorkomen van mogelijke negatieve gevolgen voor het milieu en de volksgezondheid, die kunnen worden veroorzaakt door de onjuiste afdanking van het apparaat.

Dit symbool aanwezig op het product geeft aan dat het product niet mag worden weggegooid bij het huishoudelijk afval. In plaats daarvan moet het worden gebracht naar een centrum voor terugwinning en recyclage van elektrische en elektronische apparaten.

De afdanking moet gebeuren in overeenstemming met de plaatselijke wetgeving inzake het weggooien van afval.

Voor meer informatie betreffende de verwerking, inzameling en recyclage van dit product, neem contact op met uw gemeente, de huisvuilophaaldienst van uw gemeente of de winkel waar u het product hebt gekocht.

Hartelijk dank!
