BEDIENUNGSANLEITUNG HINCL 60 TVK ARSC VALBERG

Für diese Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßigen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

CLÁUSULAS Y CONDICIONES DE LA GARANTÍA

BEDIENUNGSCANLEITUNG 30

Mechanische schakelknop

Aan-/uitknop

Vielen Dank, dass Sie theses VALBERG - Produkt gewählt haben. Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ihnen Benutzerfreundlichkeit, zuverlassicige Leistung und tadellose Qualität. Mit thisem Gerät konnen Sie sicher sein, dass Sie jeder Mal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.be

ELECTRO DEPOT

A	Sicherheitshinweise	32	Sicherheitshinweise
B	Montage	35	Vorbereitungen vor der Montage
		36	Montage (Abluft)
C	Bedienung und Benutzung	39	Bedienung und Benutzung
D	Reinigung und Wartung	39	Wartung
		40	Fehlerbehebung
E	Weitere Informationen	41	Technische Merkmale
		42	Umweltschutz

Sicherheitshinweise

• These Bedienungsanleitung wurde zu ihrer Sicherheit entwickelt. Lesen Sie sie vor der Montage aufmerksam durch und bewahren Sie sie zum Nachlesen auf.
• Alle Montagearbeiten müssen von einem qualifizierten Elektriker oder von Fachleuten durchgeführt werden.
• Dieses Gerät muss korrekt und unter strikter Einhaltung der Anleitungen des Herstellers von einer Person installiert werden, die über die erforderlichen Qualifikationen verfügbar.
  Die zugänglichen Teile konnen während des Betriebs sehr heißt werden.
• Kleine Kinder müssen fernen gehalten werden. Berühren Sie das Gerät nicht.
• Machen Sie kein Feuer unter der Dunstabzugshaube.
• Der Hersteller empfeihlt nachdrücklich, das Gerätaußer Reichweite von Babys und kleinen Kindern zuhalten.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit einge

schränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, denen es an Erfahrung und Kenntnis mangelt, benutzt werden, sofern sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen wurden und die Gefahren verstehen. Kinder)dürfen nicht mit dieserem Gerät speilen. Kinder dürfen das Gerät nur unter Aufsicht reinigen und warten.
- Achten Sie darauf, dass sich das Gerät und sein Netzkabel außer Reichweite von Kindern unter 8 Jahren befinden.
- Eine Trennvorrichtung muss gemäß den geltenden Verdrahtungsvorschriften in die Festverdrahtung integriert sein. Die Festverdrahtung muss mit einem allpoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm ausgestattet sein.
- Untersuchen Sie regelmäßig den Stecker und das Netzkabel, um sicherzustellen, dass sie nicht beschädigt sind. Sollte das Netzkabel beschädigt sein, so ist es vom Hersteller,

seinem Kundenservice oder einerähnlich qualifizierten Person reparieren zu halten, um jegliche Gefahr zu vermeiden.

• Achten Sie daraufuf, dass die elektrischen Kabel nicht die bereits Teile des Gerätes berühren.
• Achten Sie darauf, dass das Kabel nicht unter oder im Gerät eingeklemmt ist und schützen Sie es vor Beschädigungen.
  Installieren Sie das Gerät nicht im Freien, in einer feuchten Umgebung oder an einer Stelle, an der Wasserlecks entstehen können, zum Beispiel unter oder in der Nähe eines Spülbeckens. Falls das Gerät Nass wird, setzen Sie an der Luft trocknen.
• Benutzen Sie keine brennbaren Sprays in der Nähe des Gerätes.
• Entsorgen Sie die Verpackung auf ordnungsgemäß Weise.
• Benutzen Sie keine brennbaren Sprays in der Nähe des Gerätes.
• Wir empfehlen zudem, bei der Benutzung und Reinigung äußerte Vorsicht walten zu halten. Lesen Sie aufmerksam die Ab

schnittte zur Reinigung und Wartung these Gerätes.

• EsarfkeinDampfreinigerverwendetwerden.
  Das Gerät ist nicht dazu vorgesehen, mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem benutzt zu werden.
• Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt vorgegeben.
• Warnhinweis Ziehen Sie die örtlichen Gesetze über Rauchabzüge zurate. Schlieben Sie die Haube nicht an eine Warmluft-, Entlüftungs- oder Rauchgasleitung an. Achten Sie daraufuf, dass die Belüfung im Zimmer ausreichend ist und den örtlichen Vorschriften entspricht. Vergewissern Sie sich, dass die maximale Abluftmenge des Gerätes im Zimmer nicht 4 Pa (0,04 mbar) überschreitet. Das Zimmer muss ausreichend belüftet sein, wenn eine Dunstabzugshaube gleichzeitig mit Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, benutzt wird. Die Luftarf nicht in eine Abgasabzugsleitung

von Geräten, die mit Gas oder anderen Brennstoffen befeuert werden, ausgestoßen werden. Die Abluft-Vorschriften müssen befolgt werden.

• Warnhinweis Vor dem Anschlieben der Abzugshaube: Schalten Sie die Steckdose aus und vergewissern Sie sich, dass die Netzspannung und -frequenz mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Warnhinweis Die Abzugshaube kann sich bei elektrostatischen Entladungen (zum Beispiel durch einen Blitzeinschlag) ausschalten. Die Abzugshaube wird dadurch nicht beschädigt. Ziehen Sie den Stecker der Abzugshaube aus der Steckdose,verbinden Sieihn nach einer Minute wieder mit der Steckdose.
• Um der Gefahr eines Brandes vorzubeugen, reinigen Sie regelmäßig den metallischen Filter. Beaufsichtigen und kontrollierten Sie des Weiteren gewissenhaft Kochgeschirr, das heißes Öl enthalt.
• Benutzen Sie die Abzugshaube nicht, wenn sie Beschäftigungen aufweist

oder Fehlfunktionen auftreten. Wenden Sie sich an den Kundendienst.

• Unter thisem Gerät dürfen keine Speisen flambiert werden.
• Halten Sie bei der Montagedes Gerätes unbedingt die folgenden Abstände zwischen der Oberseite der Kochplatte oder dem Herd und der niedrigsten Stelle der Dunstabzugshaube ein:
  Gaskochplatte: 750~mm
  Elektrische Kochplatte: 650 mm
• Warnhinweis Wenn die Reinigung nicht gemäß der Anleitungen durchgeführt wird, besteht Brand- und Stromschlaggefahr.
• Das Zimmer muss ausreichend beluftet sein, wenn die Abzugshaube zur gleichen Zeit mit Geräten betrieben wird, die Gas oder andere Brennstoffe verwenden.

Vorbereitungen vor der Montage

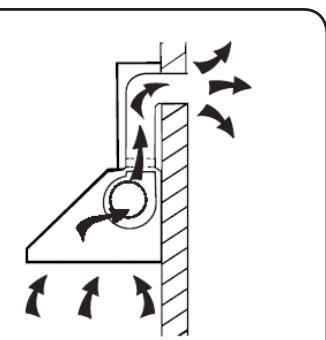

A. Wenn ein Abzug nach draußen vorhanden ist, kann ihre Dunstabzugshaube daran ange-schlossen werden.

Wie nachfolgend gezeigt, über einen Abluftkanal (nicht brennbares Material oder ein flexibler, emailtierer Aluminiumschauch mit einem Innendurchmesser von 150 mm) [Abbildung 1]

Abbildung 1

B. Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose,bevor Sie es installieren.(Abbildung 2)

Abbildung 2

C. Die Dunstabzugshaube muss mit einem Abstand von 65 bis 75 cm über der Kochfläche angebracht werden, um eine optimale Wirkung zu gewährleisten. (Abbildung 3)

Abbildung 3

Montage (Abluft)

ACHTUNG!

• Beachten Sie die Warnhinweise zur Benutzung des Gerätes im Abluftmodus in dieser Bedienungsanleitung.

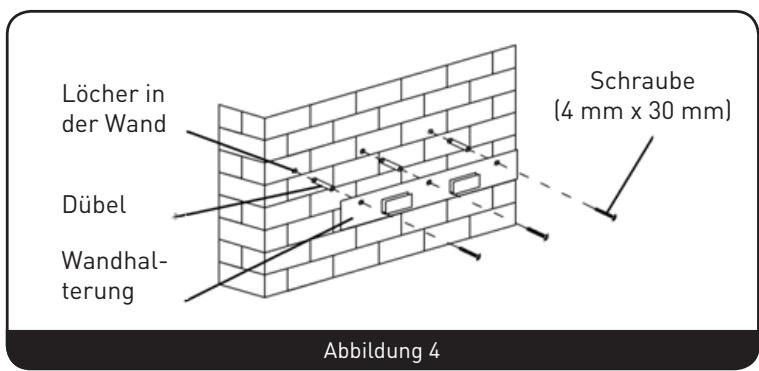

• Bohren Sie drei Löscher zum Befestigen der Halterung. Befestigen Sie die Halterung mit den beiliegenden Schrauben und Wandübeln. (Abbildung 4)

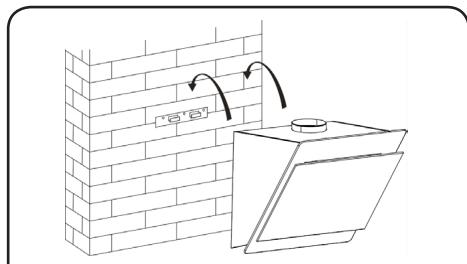

• Heben Sie die Abzugshaube an und hängen Sie sie in die Haken der Wandhalterung ein. (Abbildung 5)

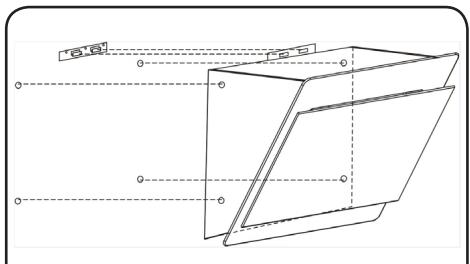

• Befestigen Sie das Gehäuse mit den Sicherungsschrauben. Befestigen Sie die Abzugshaube mit vier Wandübeln und vier ST4x30 mm Schrauben. (Abbildung 6)
• Setzen Sie das Kunststoffabzugsrohr auf die Dunstabzugshaube. (Abbildung 7)

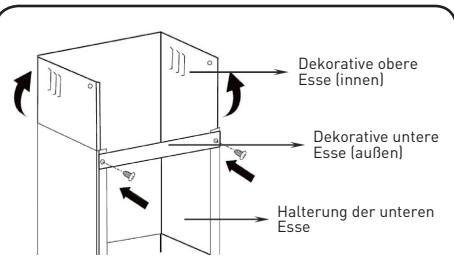

• Die Halterung der unteren Esse dient zur Befestigung der decorativen unteren Esse. Bringen Sie mit zwei 4x8 mm Schrauben die Halterung der unteren decorativen Esse an der unteren decorativen Esse an. Entscheiden Sie, wo Sie die LÖcher zur Befestigung der Halterung bohren, bevor Sie die Halterung an der Esse anbringen. Montieren Sie die Elemente dann mit zwei Wandübeln und zwei ST4x30 mm Schrauben. Ziehen Sie die Schrauben nicht übermög fest. Achten Sie daraufuf, dass sich die obere decorative Esse bewegen{lsst, damit Sie deren Höhe nach der Montage anpassen konnen. (Abbildung 8]
• Ziehen Sie die obere Esse nach oben, um deren Höhe zu ändern. Bringen Sie die Esse auf die erforderliche Höhe.

Markieren Sie die Stellen der zwei Bohrlocher für die Befestigung der Halterung der oberen Esse. Bohren Sie die Löscher und befestigen Sie die Halterung mit zwei Wandübeln und zwei ST4x30 mm Schrauben. (Abbildung 9)

1. Befestigen Sie mit zwei ST4x8 mm Schrauben die Halterung der oberen Esse an der oberen Esse. (Abbildung 10)
2. Befestigen Sie zum Abschluss die untere Esse mit zwei ST4x8 mm Schrauben an der Abzugshaube. (Abbildung 11)

Abbildung 5

Abbildung 6

Abbildung 7

Abbildung 8

Abbildung 9

Abbildung 10
Abbildung 11

Montage (Umluft)

ANMERKUNG: Die Kohlefilter sind nicht im Lieferumfang enthalten.

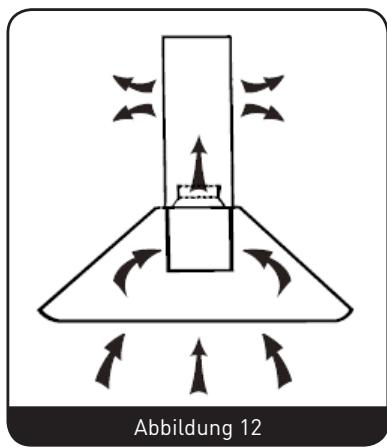

Wenn Sie keinen Abzug nach draußen besitzen, ist das Abzugsrohr nicht erforderlich und die Montage erfolgtähnlich wie in dem Abschnitt „Montage (Abluft)” beschrieben. (Abbildung 12)

Die Aktivkohlefilter konnen zum Filter von Gerüchen benutzt werden.

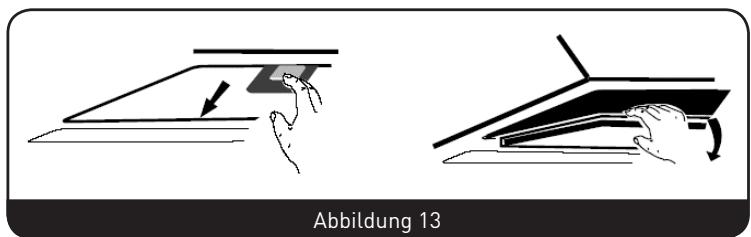

Zur Installation der Aktivkohlefilter muss zunachst der Fettfilter gelöst werden. Drücken Sie auf die Verriegelung undziehen Sie diese nach hinten.(Abbildung 13)

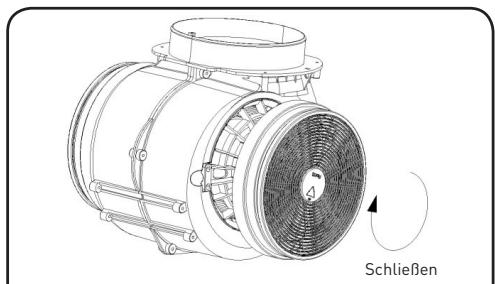

Setzen Sie einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie die Schritte auf der anderen Seite. (Abbildung 14)

ANMERKUNG:

• Achten Sie daraufuf, dass der Filter sicher befestigt ist. Sonst konnte er sich losen, was zu gefährlichen Situationen führen kann.
• Wenn die Aktivkohlefilter eingesetzt sind, ist die Absaugwirkung schwlicher.

Abbildung 14

Bedienung und Benutzung

Mechanischer Schalter

Ein-/Aus-Taste

Ein-/Ausschalten des Gebläses

Taste zum Erhöhen der Gebläsestufe

Erhöhen der Geblasegeschwindigkeit

Taste zum Verringern der Geblasestufe

Verringern der Geblasegeschwindigkeit

Licht-Taste

Digitalanzeige

Anzeige der Geblasegeschwindigkeit: ..1" entspricht der langsamen Geschwindigkeit, ..2" entspricht der mittleren Geschwindigkeit, ..3 entspricht der hochsten Geschwindigkeit.

Schneller Timer: Halten Sie + und - 1 s lang gedrückt. Die Digitalanzeige blinkt und beginnnt einen 5-minütigen Countdown. Nach 5 Minuten schalten sich der Motor und die Lampe automatisch aus und Sie horen 1 s lang einen Signalton von dem Gerät.

Wartung

Schalten Sie das Gerät vor der Reinigung aus undziehen Sie seinen Netzstecker.

Regelmäßige Reinigung

Benutzen Sie ein weiches Tuch, das leicht mit lauwärmer Seifenlauge oder Haushaltsreiniger angefeucht ist. Verwenden Sie keine metallischen Schwämme, scheuernnde oder chemische Produkte/ Utensilien oder harte Bürsten zum Reinigen des Gerätes.

Monatliche Reinigung des Fettfilters

UNBEDINGT ERFORDERLICH: Reinigen Sie den Filter jeder Monat, um die Gefahr eines Brandes zu vermeiden.

Der Filter fängt Fett, Rauch und Staub auf, er hat somit einen direkten Einfluss auf die Leistungsfähigkeit der Dunstabzugshaube. Wenn er nicht gereinigt wird, werden Fettrückstände (leicht entflammbar)ihn verstopfen. Reinigen Sieihn mit einem Haushaltsreiniger.

Jährliche Reinigung der Aktivkohlefilter

AUSSCHLIESSLICH für Geräte, die im Umluftmodus ins-

talliert sind (kein Ableiten der Luft nach draußen) Dieser Filter bindet Gerüche und muss mindestens einmal pro Jahr je nach Gebrauchshäufigkeit der Dunstabzugshaube ausgewechselt werden.

Auswechseln der Gluhlampe

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
   2.Schieben Sie die alte LED-Lampen nach außen.
2. Ersetzen Sie die alte durch eine neue Glühlampe des gleichen Typs und mit gleicher Leistung (max. 1,5 W).

Fehlerbehebung

Probleme	Ursachen	Lösungen
Die Lampe leuch-tet, aber das Ge-bläse faktioniert nicht.	Die Geblaseflügel sind blockiert.Der Motor ist defekt.	Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.
Die Lampe und das Gebläse faktio-nieren nicht.	Die Glühlampe ist durchgebranct.Das Netzkabel ist nicht richtig verbunden.	Wechseln Sie die Glühlampe mit einer Glühlampe mit passender Leistung aus.Stecken Sie den Netzstecker korrekt in die Steckdose.
Das Gerät vibriert heftig.	Die Geblaseflügel sind beschä-digit.Der Motor des Gebläses ist nicht richtig befestigt.Das Gerät ist nicht korrekt an der Halterung befestigt.	Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.Hängen Sie das Gerät ab und prüfen Sie, ob die Halte-rung korrekt montiert ist.
Die Dunstabzugs-haube saugt nicht richtig ab.	Der Abstand zwischen dem Gerät und der Kochfläche ist zu groß.	Stellen Sie den Abstand auf 65 bis 75 cm ein.

Technische Merkmale

Die Informationen in thisem Produkt-Datenblatt werden in der nachfolgend angegebenen Reihenfolge aufgefuhrt und sind in der Produktborschüre sowie in allen anderen mitgelie-ferten Dokumenten enthalten.

	950186	950187
Lieferanten- oder Markennom	VALBERG	VALBERG
Modellkennung des Lieferanten	HINCL 60 T VK ARSC	HINCL 90 T VK ARSC
jährlicher Energieverbrauch (AECAbzugshaube) gemäß Anhang II, Punkt 2, in kWh/Jahr berechnet und auf eine Dezimalstelle gerundet	92 kWh/Jahr	92 kWh/Jahr
Energieeffizienzklasse des Modells	D	D
fluiddynamische Effizienz (FDEAbzugshaube) auf die ersten Dezimalstelle gerundet	13,9	13,9
Klasse für die fluiddynamische Effizienz des Modells	D	D
Beleuchtungseffizienz	LED-Lampe 1: 18,6LED-Lampe 2: 18,3LED-Lampe 3: 20,3LED-Lampe 4: 18,0	LED-Lampe 1: 18,6LED-Lampe 2: 17,3LED-Lampe 3: 18,6LED-Lampe 4: 18,0
Beleuchtungseffizienzklasse des Modells	LED-Lampe 1: Klasse CLED-Lampe 2: Klasse CLED-Lampe 3: Klasse BLED-Lampe 4: Klasse C	LED-Lampe 1: Klasse CLED-Lampe 2: Klasse CLED-Lampe 3: Klasse CLED-Lampe 4: Klasse C
Fettabscheidegrad	82	82
Klasse für den Fettabscheidegrad des Modells	C	C
Luftstrom (in m3/h auf die nachste ganze Zahl gerundet) bei minimaler und maximaler Geschwindigkeit während des normalen Betriebs, mit Ausnahme des Turbo- oder „Booster"-Modus	Min.: 392,1 m3/hMax.: 554,1 m3/h	Min.: 392,1 m3/hMax.: 554,1 m3/h
Gegebenenfalls Luftstrom (in m3/h auf die nachste ganze Zahl gerundet) im Turbo- oder „Booster"-Modus:	Max.: 579,4 m3/h	Max.: 579,4 m3/h
A-bewertete Luftschallemissionen (in dB auf die nachste ganze Zahl gerundet), bei minimaler und maximaler verfügbarer Geschwindigkeit während des normalen Betriebs	68 dB	68 dB
gegebenenfalls A-bewertete Luftschallemissionen (in dB auf die nachste ganze Zahl gerundet) im Turbo- oder „Booster"-Modus
gegebenenfalls der Energieverbrauch im ausgeschalten zu-Stand, [Po], in Watt auf die zweite Dezimalstelle gerundet	00:38	00:38
Gegebenenfalls der energieverbrauch im stand-by-modus, [ps], in watt auf die zweite Dezimalstelle gerundet

Umweltschutz

UMWELTSCHUTZRICHTLINIE 2012/19/EU

Alte Elektroprodukte dürfen nicht mit den Haushaltsabfällen entsorgt werden. Recyclen Sie diese Geräte dont, wo spezialisierte Sammelstellen vorhanden sind. Wenden Sie sich an die Gemeinde oder den Handler, um Informationen zum Recycling zu erhalten.

Dieses Gerätträgt die spezielle Markierung gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE).

Indem Sie davon sorgen, dass these Produktordnungsgemäß entsorgt wird,-Tragen Sie dazu bei, potenziellen negativen Auswirkungen auf die Umwelt und die menschliche Gesundheit vorzubeugen, die andernfalls bei unsachgemäßer Entsorgung entstehen wurden.

Dieses Symbol am Produkt weist daraufhin, dass these Productk nicht mit den Haushaltsabfallen entsorgt werden darf. Vielmehr muss es einer Recyclingstelle für elektrische und elektronische Geräte zugeführrt werden.

Die Entsorgung muss unter Einhaltung der örtlichen Vorschriften über die Entsorgung von Abfallen erfolgen.

Um mehr über die Behandlung, das Sammeln und Recyclen these Produktes zu erfahren, wenden Sie sich an ihre Gemeindeverwaltung, die Müllabfuhr Ihrer Gemeinde oder das Geschäft, in dem das Produkt gekauft wurde.
