MODE D'EMPLOI 3422100840 SIEMENS

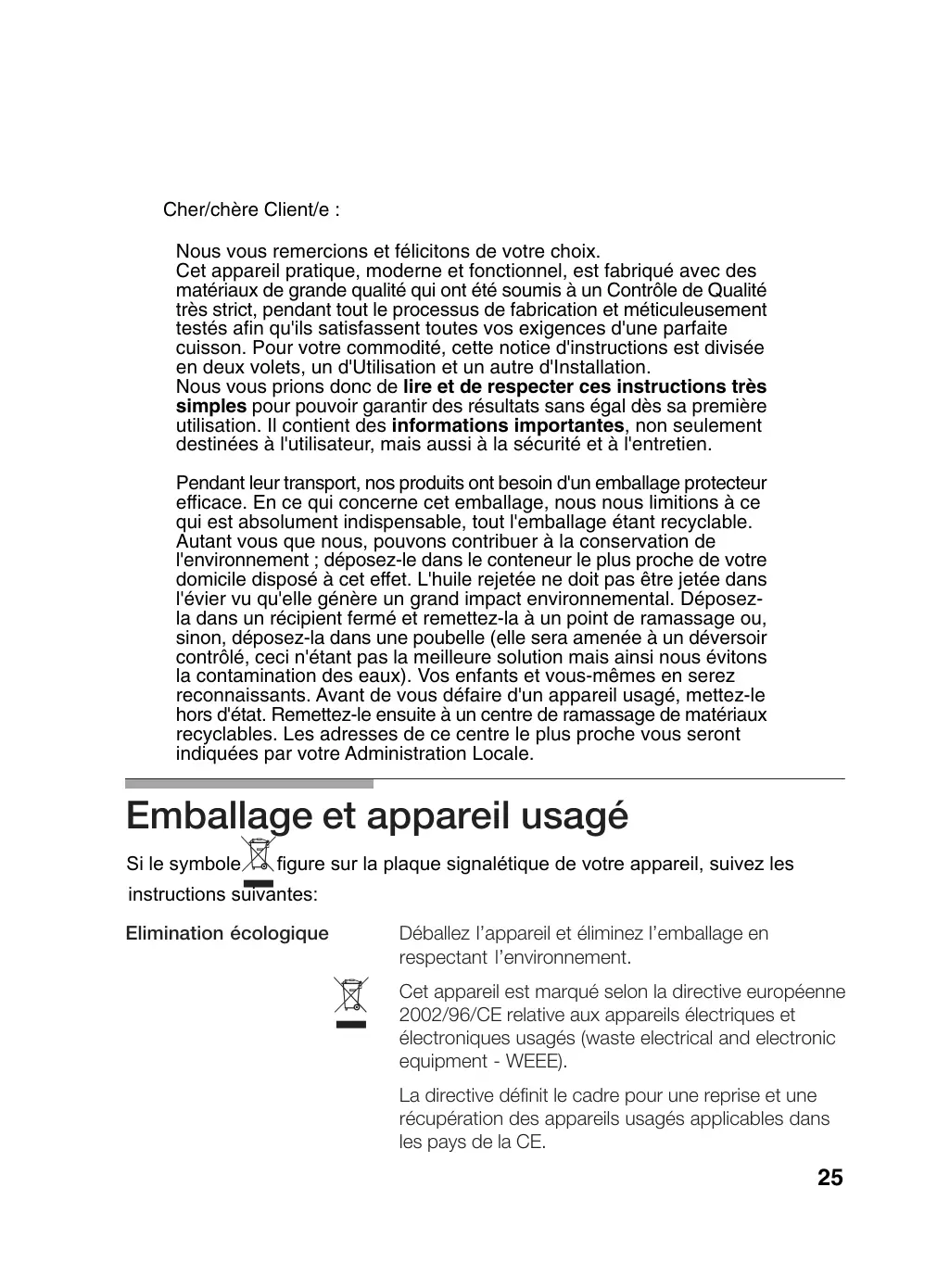

Nous vous remercions et felicitons de votrechoix.
Cet apparéil pratique, moderne et fonctionnel, est fabriqué avec des matériaux de grande qualité qui ont été soumis à un Contrôle de Qualité très strict,pendant tout le processus de fabrication et méticuleusement testés afin qu'ils satisfassent toutes vos exigences d'une parfaite cuisson. Pour votre commodité, cette notice d'instructions est divisée en deux volets, un d'Utilisation et un autre d'Installation.
Nous vous prions donc de dire et de respecter ces instructions très simples pour pouvoir garantir des résultats sans égal des sa première utilisation. Il contient des informations importantes, non seulement destinées à l'utilisateur, mais aussi à la sécurité et à l'entretien.
Pendant leur transport, nos produits ont besoin d'un emballage protecteur efficace. En ce qui concerne cet emballage, nous nous limitions à ce qui est absolutement indispensable, tout l'emballage étant recyclable.
Autant vous que nous, pouvons contributor à la conservation de l'environnement; déposez-le dans le conteneur le plus proche de votre domicile disposé à cet effet. L'huile rejetée ne doit pas être jetée dans l'évier vu qu'elle génére un grand impact environnemental. Déposez-la dans un réciipient fermé et remettez-la à un point de ramassage ou, sinon, déposez-la dans une poubelle (elle sera aménée à un déversoir contrôle,eci n'était pas la meilleure solution mais ainsi nous évitons la contamination des eaux). Vos enfants et vous-mêmes en serez reconnaissants. Avant de vous défaire d'un apparéil usage, mettez-le hors d'état. Remettez-le ensuite à un centre de ramassage de matérielaux recyclables. Les adresses de ce centre le plus proche vous seront indiquées par votre Administration Locale.
Emballage et apparéil usage
Si le symbole figure sur la plaque signalétique de votre apparéil, suivez les instructions suivantes:
Elimination ecologique
Déballez l'appareil et éliminez l'emballage en respectant l'environnement.
Cet apparéil est marqué selon la directive européenne 2002/96/CE relative aux apparéils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.
CONTENU
Avertissements de Sécurité 27
Ainsi se presente votre table de cuisson 29
Brûleurs à gaz 30
Diamètres réçipients conseillés 31
Conseils pour cuisiner 32
Plaques electriques 32
Plaques électriques avec régulateur à 10 positions 33
Avertissements d'utilisation 34
Sur la cuisine 34
Sur le nettoyage et la conservation 35
Situations anomalies 36
Conditions de garantie 36
Avertissements de Sécurité
Lisez attentivement cette Notice d'utilisation pour cuisiner avec cet appeareil d'une maniere efficace et sure.
- Selon la réglementation en vigueur, l'installation et la transformation de gaz ne peuvent être réalisées que par un technicien officiellement/agréé.
- Avant d'installer vous nouvelle table de cuisson, vérifie que les mesures sont celles correctes.
Cet apparéil ne doit pas être connecté à un dispositif d'évacuation des produits de combustion.
- Les instructions suivantes ne sont valides que pour les pays dont le symbole apparait sur l'appareil ; il sera nécessaire de recourir aux instructions techniques pour l'adapter aux conditions d'utilisation du pays.
Il est indispensable que l'endetroit ou l'appareil est installé dispose d'une ventilation réglementaire en parfait état d'utilisation. (Normes de Base d'Installation de Gaz dans des Edifices Autorisés, JO Espagnol n° 281,24-11-93)
Ne permettez pas que l'appareil reste exposé à de forts courants d'air, vu que les brûleurs pourraient s'éteindre.
Cet apparéil est régèle d'usine selon le gaz indiqué sur la plaque signalétique. Le cas échéant,appelez notre service après-vente.
Ne manipulez pas l'intérieur de l'appareil. Le cas échéant,appelez notre service après-vente.
Conservez bien ces notices d'utilisation et de montage afin de pouvoir les remettre avec l'appareil s'il se produit un changement de propriété.
Ne faites pas fonctionner un apparéil endommagé.
Les surfaces des apparèils de chauffage et de cuisson chauffent pendant le fonctionnement, faites-y très attention. Maintenez toujours les enfants éloignés.
N'utilisez l'appareil que pour préparer des repas, jamais en tant que chauffage.
Les graisses et les huiles chauffées en excès peuvent s'enflammer facilement. C'est pourquoi il faut bien surveiller la préparation de plats contenant des graisses et des huiles, par exemple des frites.
Ne jamais verser d'eau si laGRAisse ou l'huile s'enflamme, DANGER! de brûlures, couvrez le écipient pourétouffer le feu puis débranchez la zone de cuisson.
En cas d'incident, coupez l'alimentation de gaz et d'électricité de l'appareil. Pour le réparer, appezez notre service après-vente.
Ne place pas de recipients déformés pouvant être instables sur les plaques et les brûleurs, afin d'éviter qu'ils ne se renversent accidentellement.
Si un robinet se bloque, il ne faut pas y exercer de force.
Appelez immédiatement notre service après-vente officiel, afin de le réparer ou de le remplacer.
Au cours de l'utilisation de votre table de cuisson à gaz, évitez les courants d'air et les déversements de liquides froids. Cela peut provoquer larupture de la plaque en verre.
- Les graphiques représentés dans cette notice d'instruction ne sont disponibles qu'à titre indicatif.
SI LES DISPOSITIONS SUR CE SUJET NE SONT PAS RESPECTEES, LES RESPONSABILITES SERONT DE L'INSTALLATEUR, LE FABRICANT ETANT ENTIEREMENT DE GAGE DE CELLES-CI.

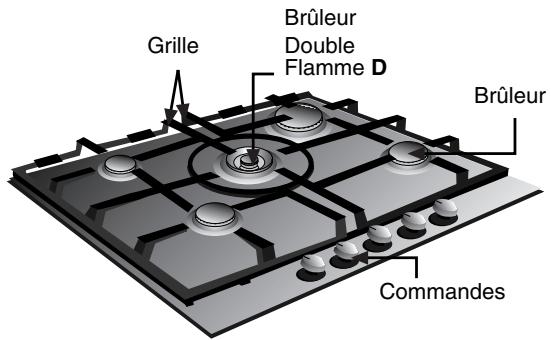

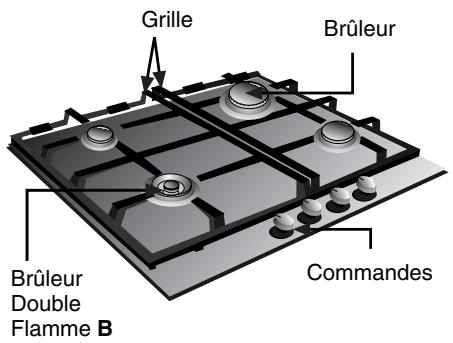

Ainsi se présente votre table de cuisson :
Brûleurs à gaz
Fig. 1
Fig. 2
Les deux couronnés (extérieure et interieure) brulent à la puissance maximum.
La couronne extérieure brule à une puissance minimum ; la couronne interieure brule à une puissance maximum.
La couronne interieure brule à une puissance maximum
La couronne interieure brule à une puissance minimum
Toutes les manettes de commande situées sur la cuisine ou la boîte de commande indiquent le brûleur qu'elles contrôlent. Fig. 1.
Pour allumer un brûleur, appuyez sur la commande du brûleur choisi puis tournez-la vers la gauche jusqu'à la position de maximum en la maintainant sur cette position quelques secondes, jusqu'à ce que le brûleur s'allume puis relâchéz-la, en réglant ensuite la position souhaitée. Si l'allumage ne se produit pas, repêtez l'opération. Si votre plaque de cuisson ne possède aucun type d'allumage automatique, approchez un type de flamme (briquet, allumettes, etc.) du brûleur. Si les bougies sont sales, l'allumage sera défectueux, maintenez votre plaque de cuisson toujours très propre. Réalisiez l'entretien avec une petite brosse, en n'oubliant pas que la bougie ne doit pas sourfrir de coups violents. Si votre plaque de cuisson a des brûleurs disposant de soupapes de sécurité qui empêchent la sortie de gaz si les brûleurs s'éteignont accidentellement, procédez à l'allumage de la même manière mais en maintainant le bouton,enforcé jusqu'à ce que se produit l'allumage puis continuez à presser pendant quelques secondes avec la flamme déjà allumée. Si l'allumage ne se produit pas, repêtez l'opération, cette fois en appuyant environ 10 secondes.
Pour êtreindre, tournez le bouton vers la droite jusqu'à la position 0. En réalisant cette opération, le système d'allumage fonctionnera à nouveau, ici est totalment normal.
Votre table de cuisson moderne et fonctionnelle dispose de robinets progressifs qui permettent de tracer le réglage nécessaire entre la flamme maximum et minimum.
Selon le modele, votre table de cuisson peut disposer d'un brûleur à double flamme, très pratique et commode pour cuisiner avec des poèles à paella, un Wok chinois (toute sorte de plats asiatiques), etc.
Si vous table de cuisson est équipée d'un brûleur à double flamme type B, C ou D, elle dispose de robinets lui permettant de contrôle la flamme interieure et extérieure de manière indépendante. Description du fonctionnement Fig. 2.
L'utilisation de l'appareil à gaz produit de la chaleur et de l'humidité dans la pierce où il est installé. Vous nevez vous assurer d'une bonne ventilation de la cuisine : maintenez ouverts les orifices de ventilation naturelle, ou installez un dispositif de ventilation mécanique (hotte). L'utilisation continue de votre apparéil peut exiger une ventilation supplémentaire, par exemple ouvrir une fenêtre (sans provoquer de courants) ou augmenter la puissance de la ventilation mécanique si elle existe déjà.
Diamètre récipients (cm) conseillés
Selon le modele:
| BRELEUR | MINIMUM Ø RECIPIENT | MAXIMUM Ø RECIPIENT |
| Double Flamme A: 3,80 kW | 22 cm | 28 cm |
| Double Flamme B: 2,80 kW | 16 cm | 22 cm |
| Double Flamme C: 3,80 kW | 22 cm | 28 cm |
| Double Flamme D: 4,25 kW | ≥ 22 cm | |
| Rapide | 22 cm | 26 cm |
| Semi-rapide | 14 cm | 20 cm |
| Auxiliaire | 12 cm | 14 cm |
| Plaque électrique | 18 cm | |

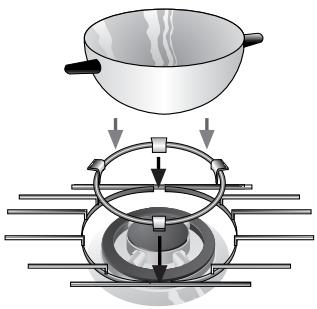

Grilles supplémentaires :
Fig. 2
Selon le modele, un supplément de grille indispensable, sur le brûleur à double flamme pour réciipients de diamètre supérieur à 26 cm, grills de rôtissage, casseroles en terre et pour touteASF de réciipients concaves (Wok chinois, etc.) Fig. 2.
Grille pour cafetière : Selon le modele, votre appeareil peut comprendre un supplément de grille pour cafetière, destinée exclusivement au brûleur auxiliaire avec des recipients de diamètre inférieur à 10 cm.
Le fabricant se dégage de toute responsabilité si vous n'utilise pas ou si vous utilisez de manière incorrecte ces grilles supplémentaires.
Ces conseils ne sont disponibles qu'a titre indicatif
Conseils de cuisine :
| Très vif | Vif | Moyen | Lent | |
| Double flamme | Bouillir, cuire, rôtir, dorer, paellas, repas asiatiques (Wok) | Réchauffer et maintainir chauds : plats préparés, plats cuisinés. | ||
| Rapide | Escalope, bifteck, omelette, fritures. | Riz, béchamel, ragoût. | Cuisson vapeur : Poisson, légumes. | |
| Semi-rapide | Pommes de terre vapeur, légumes frais, potages, pâtes. | Réchauffer et maintainir des plats cuisinés et faire des ragôuts délicats. | ||
| Auxiliaire | Cuire : Ragoûts, riz au lait, caramel. | Déconceler et cuire gentement : Légumes, fruits, produits congelés. | Faire/fondre : Beurre, chocolat, gélatine | |
Plaques électriques
Au début de la cuisson, il est recommandé de placer le bouton sur la position maximale puis, selon la quantité et la qualité des alimentents, passer sur une position intermédiaire de maintain. Il est possible d'eteindre la plaque un peu avant la fin de la cuisson et profiter de l'inertie thermique de la plaque ; ceci permettra de faire des économies d'énergie vu que la cuisson continua gracé à la chaleur accumulée dans la plaque. Utilisez des recipients à fond parfaitement plat, écais et d'une taille similaire à celle du chauffage, jamais d'une taille inférieure.
Evitez les débordements de liquide sur la surface de la plaque, ainsi que de travailler avec des recipients mouillés.
Plaques électriques avec régulateur à 10 positions
Fig. 3
Ces plaques sont commandées par un régulateur de contrôle d'énergie grâce auquel vous pouvez désir la puissance appropriée à l'aliment que vous préparez, Fig. 3.
En considérant le type de cuisson, la quantité d'aliment et en utilisant le tableau suivant, tournez le bouton vers la gauche, sur la position correspondant au plat que vous souhaitez préparer. Le voyant de contrôle de fonctionnement s'allumera.
Pour déconnecter la plaque, tournez le bouton jusqu'à la position 0. Le tímoin de contrôle s'eteindra quand la surface de la plaque électrique aura refroidi.
Suggestions
| POSITION | |
| Fondre : chocolat, beurre, gélatine | 1-2 |
| Cuisson de : riz, béchamel, ragoût | 2-3 |
| Cuisson de : pommes de terre, pâte, légumes | 4-5 |
| Faire mischiefer : plats à l'étouffée, rôtis | 4-5 |
| Cuire à la vapeur : poisson | 5 |
| Chauffer : dévelopir au chaud des plats préparés | 2-3-4-5 |
| Rôtir : escalopes, bifteck, omelettes | 6-7-8 |
| Cuire et dorer | 9 |
Un réglage plus fort est nécessaire dans le cas de:
Quantités importantes de liquide.
Plats grands à préparer.
Cuisson avec des recipients non couverts.
Avertissements d'utilisation quant à la préparation
NON
N'utilisez pas de
recipients petits sur des
brûleurs grands. La
flamme ne doit pas
toucher les côtes du
récipient.
Ne cuisine pas sans couvercle ou avec le couvercle decentré, une partie de l'énergie est ainsi perdue.
N'utilisez pas de recipients ayant des fonds irréguliers, ils rallongent le temps de cuisson et augmentent la consommation d'énergie.
Ne placez pas le écipient décentré sur le brûleur, il pourrait se renoverser.
N'utilisez pas de recipients de grand diamètre sur les brûleurs situés pres des commandes, qui une fois décentrés sur le brûleur peuvent les toucher et en s'approchant augmenter la température de cette zone et causer des dommages. Ne placez pas les recipients directement sur le brûleur.
N'utilise pas de poids excessifs, ne frappez pas la table de cuisson avec des objets lourds.
N'utilisez pas deux brûleurs ou sources de chaleur pour un seul récantient.
Evitez d'utiliser des grills de rottissage, casseroles en terre, etc., de manière prolongée à puissance maximum.
OUI
Utilisez toujours des
récipents appropriés à
chaque brûleur, vous évitez
ainsi de consommer
excessivement du gaz et de
tacher les récipients.
Placez toujours le couvercle.
N'utilisez que des marmites, poèles et casseroles avec un fond plat et épais.
Placez le écipient bien centré sur le brûleur.
Placez le recipient sur la grille.
Assurez-vous que les grilles et les couvercles des brûleurs sont bien placés avant de les utiliser.
Manipuez soigneusement les récipients sur la table de cuisson.
Utilisez un seul récipient par brûleur.
Utilisez la grille supplémentaire Double flamme.
Normes d'utilisation pour la plaque en verre : Nettoyage et conservation NON OUI
N'utilisez pas de détergents en poudre, de sprays pour le nettoyage de fours ou d'éponges abrasives pouvant rayer le verre.
N'employez jamais d'objets pointus comme des lavettes métalliques ou des couteaux pour retarder des restes d'aliments durcis sur la surface.
N'utilisez pas de couteau, raclette ou objet similaire pour nettoyer l'union de la plaque en verre et des caches des brûleurs ou des profilés embellisseurs métalliques.
Ne faites pas glisser sur le verre les recipiens vu qu'il peut se rayer. De plus, évitez les chutes d'objets durs ou pointus sur la plaque en verre. Ne frappe pas la table.
Les grains de sable, par exemple ceux provenant du nettoyage de legumes, rayent la surface de la plaque en verre.
Nettoyez la surface de I'élément chauffant quand il est froid après chaque utilisation.
Meme les petites saletés brulent à nouveau en le connectant une autre fois.
Pour maintenir propres les brûleurs et les grilles, il faut les nettoyer régulièrement en les plongeant dans de l'eau savonnée et en les frottant à l'aide d'unerosse non métallique afin que les troux et les rainures soient parfaitement libres pour fournir une flamme correcte. Séchez les couvertes des brûleurs et des grilles à chaque fois qu'ils ont été mouillés.
Utilisez une raclette pour verre, et toujours de manière plate sur la plaque en verre, en faisant particulièrement attention de ne pas l'approcher des caches des brûleurs de gaz. Pour le nettoyage nous vous recommendons
"Vitro Clen". Le pourcentage élevé de silicone de ce produit forme un film ; c'est jusqu'à est plus facile de le retirer. De plus, il est important de suivre les soins de manière régulière. Àpres le nettoyage et le sechage des brûleurs, assurez-vous que les couvercles sont bien placés sur le diffuseur de flâme du brûleur.
Avec le racleir a verre, retirez immidiatement les alimentes qui ont deborded. Ceci vaut en particulier pour les alimentes fondus, pour le sucre et les alimentes contenant beaucoup de sucre.
Aprs avoir lavé les grilles, sechez-les complètement avant de cuisine ner a nouveau avec elles, la presence de gouttes d'eau ou de zones humides au debut de la cuisson peut provoquer d'eventuels points de détetioration de l'email.
Faites attention aux chevilles des grilles quand vous les nettoyez, elles pourraient se detacher et rayer la plaque en verre ou le profilé avec la grille lors de son utilisation suivante.
Situations anomalies
Il n'est pas toujours nécessaire d'appeler le service après-vente.
Très souvent, vous pouvez les résoudre vous-mêmes. Le tableau suivant contient quelques conseils.
Remarque importante :
Seul le personnel autorisé de notre Service Technique peut effectuer des travaux sur le système de fonctionnement de gaz et électrique.
| Qu'arrive-t-il? | Cause probable | Solution |
| ...si le fonctionnement électrique est en panne? | -Fusible défectueux.L'automatique ou un différentiel d'installation a pu se déclencher. | -Contrôr le fusible sur le boitier général des fubibles et le remplaçer s'il est en panne.Vérifiez dans le boitier général d'entrée si l'automatique ou un différentiel ne s'est pas déclenché. |
| ...si l'allumage électrique ne fonctionne pas? | -Il peut y avoir des restes d'aliments ou de produit de nettoyage entre la bougie et les brûleurs-Les brûleurs sont mouillés.-Les couvercles du brûleur sont mal placeés. | -L'espace entre la bougie et les brûleurs doit être soignement nettoyé.Séchez soigneusement les couvercles des brûleurs et les bougies.Vérifiez que les couvercles ont été bien placeés. |
| ...si la flamme des brûleurs n'est pas uniforme? | -Les différentes parties du brûleur ont été placeés de manière non correcte.-Les rainures de sortie de gaz des brûleurs sont sales. | -Placez correctement les différentes pieces.-Nettoyez les rainures de sortie de gaz des brûleurs. |
| ...si le débit de gaz ne semble pas normal ou il ne sort pas? | -Le robinet de gaz est fermé à cause de robinets intermédiaires.- Si le gaz provient d'une bouteille, celle-ci peut être vide. | -Ouvrir les possibles robinets intermédiaires.-Changez la bouteille par une autre remplace. |
| ...s'il y a une oedur à gaz dans la cuisine? | -Un robinet est ouvert.-Possible fuite dans l'accouplingement de la bouteille. | -Vérifiez ce fait.-Assurez-vous que l'accoupling est correct. |
| ...si les sécurités des différents brûleurs ne fonctionnien pas? | -Vous n'avez pas maintainu la commande appuyée pendant assez de temps.-Les rainures de sortie de gaz des brûleurs sont sales. | -One fois allumé le brûleur, maintenze la commande appuyée quelques secondes de plus.-Nettoyez les rainures de sortie de gaz des brûleurs. |
Si vous devez appeler notre Service Technique, veuillez indiquer :
E-NR FD
Ces indications figurent sur la plaque signalétique de votre apparéil. Cette plaque est située sur la partie inférieure de votre table de cuisson.
Conditions de garantie
Les conditions de garantie applicables à cet apparéil sont celles établies par la représentation de notre entreprise dans le pays où l'achat a été effectué. Si vous le souhaitez, le vendeur de l' apparéil sera à votre entière disposition pour vous fournir des détails sur cet aspect. Dans tous les cas, pour profiter de la garantie, il faudraprésenter le ticket d'achat.
Tout droit de modification réservé.
