MANUAL DE USUARIO 3422100840 SIEMENS

Estimado/a Cliente/a: Le damos las gracias y le felicitamos por su elección. Este práctico aparato, moderno y funcional, está fabricado con materiales de primera calidad, los cuales han sido sometidos a un estricto Control de Calidad, durante todo el proceso de fabricación y meticulosamente ensayados para que pueda satisfacer todas sus exigencias de una perfecta cocción. Para su comodidad este libro de instrucciones esta repartido en dos apartados uno de Uso y otro de Instalación. Le rogamos por tanto que lea y respete estas sencillas instrucciones para poder garantizar unos inmejorables resultados desde su primera utilización. Contiene información importante, no solo para el uso, sino también para su seguridad y mantenimiento. Durante su transporte, nuestros productos necesitan de un embalaje protector eficaz. Respecto al mismo nos limitamos a lo absolutamente imprescindible, todo el embalaje es perfectamente reciclable. Usted, al igual que nosotros, puede contribuir en la conservación del entorno, deposítelo en el contenedor más cercano a su domicilio dispuesto para este fin. El aceite desechado no debe tirarlo por el fregadero ya que origina un gran impacto medioambiental. Deposítelo en un recipiente cerrado y entréguelo en un punto de recogida o en su defecto deposítelo en su cubo de basura (acabará en un vertedero controlado, no siendo la mejor solución pero evitamos la contaminación de las aguas) Sus hijos y usted mismo lo agradecerán. Antes de deshacerse de un aparato desechado, inutilícelo. Entréguelo seguidamente a un centro recolector de materias reciclables. Las señas de este centro más próximo le podrán ser indicadas por su Administración Local.

CONTENIDO Advertencias de Seguridad

Así se presenta su Placa de Cocción

Diámetros recipientes aconsejados

Consejos de cocinado

Placas eléctricas Placas electricas con regulador de 10 posiciones Advertencias de uso

Respecto del cocinado

Respecto de la limpieza y conservación

Situaciones anómalas

Condiciones de garantía

Advertencias de Seguridad Lea atentamente este Manual de uso para cocinar en este aparato de una manera efectiva y segura. Según la normativa vigente, la instalación y transformación de gas sólo puede ser realizada por un técnico autorizado oficialmente. Antes de instalar su nueva placa de cocción compruebe que las medidas son las correctas. Este aparato no debe conectarse a un dispositivo de evacuación de los productos de combustión. Las siguientes instrucciones solamente son válidas para los países cuyo símbolo aparece en el aparato, es necesario recurrir a las instrucciones técnicas para la adaptación del mismo a las condiciones de utilización del país. Es indispensable que el lugar donde esté instalado el aparato disponga de la ventilación reglamentaria en perfecto estado de uso. (Normas Básicas de Instalación de Gas en Edificios Habilitados BOE nº 281,24-11-93) No permita que el aparato sufra fuertes corrientes de aire, ya que podrían apagarse los quemadores. Este aparato sale de la fábrica ajustado al gas que indica la placa de características. Si fuera necesario un cambio llame a nuestro servicio de asistencia técnica. No manipule el aparato en su interior. En caso de ser necesario, llame a nuestro servicio de asistencia técnica. Guarde bien las instrucciones de uso y montaje, para poder entregarlas junto con el aparato, si el mismo cambia de dueño. No ponga en funcionamiento un aparato dañado. Las superficies de aparatos de calefacción y cocción se calientan durante el funcionamiento actúe con precaución. Mantenga siempre alejado a los niños. Utilice el aparato únicamente para la preparación de comidas, nunca como calefacción

Grasas o aceites calentados excesivamente pueden inflamarse fácilmente. Por ello la preparación de comidas con grasas o aceites, como por ejemplo patatas fritas, deben ser vigiladas. No echar nunca agua si la grasa o aceite está ardiendo ¡PELIGRO! de quemaduras, cubra el recipiente para sofocar el fuego y desconecte la zona de cocción. En caso de avería, corte la alimentación de gas y electricidad del aparato. Para su reparación llame a nuestro servicio de asistencia técnica. No coloque recipientes deformados que se muestren inestables sobre placas y quemadores, para evitar que se puedan volcar accidentalmente. Si un grifo se agarrota, no hay que forzarlo. Llame inmediatamente a nuestro servicio técnico oficial, para que proceda a su reparación o sustitución Durante la utilización de su encimera de gas evite las corrientes de aire y derramar líquidos fríos. Puesto que puede provocar la rotura de cristal. Los gráficos representados en este libro de instrucciones son orientativos. EN CASO DE NO CUMPLIRSE LAS DISPOSICIONES AL RESPECTO, LAS RESPONSABILIDADES SERÁN DEL INSTALADOR, QUEDANDO EL FABRICANTE EXENTO DE ELLAS.

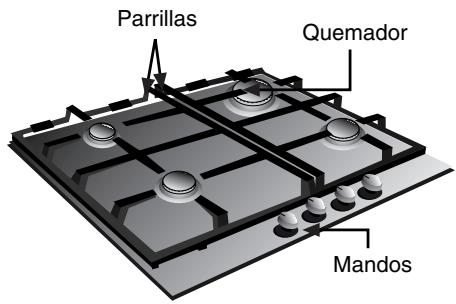

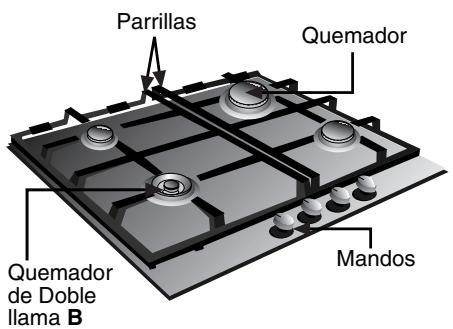

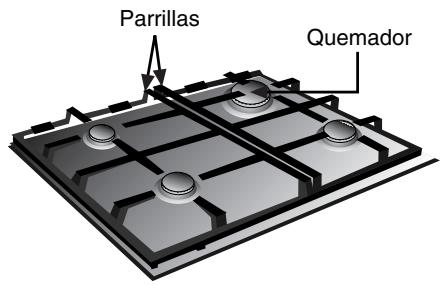

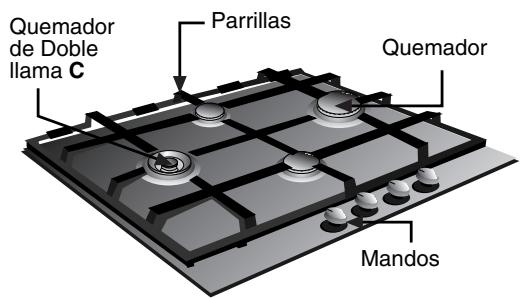

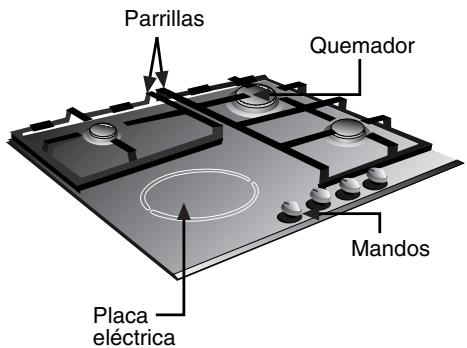

Así se presenta su placa de cocción: Parrillas

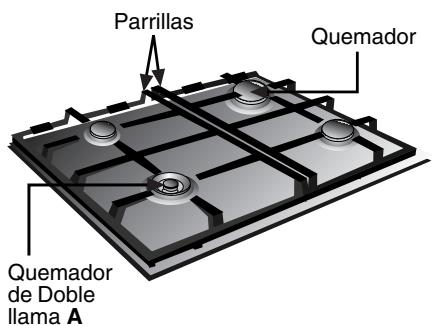

Quemador de Doble llama A Parrillas Parrillas

Mandos Placa eléctrica Parrillas

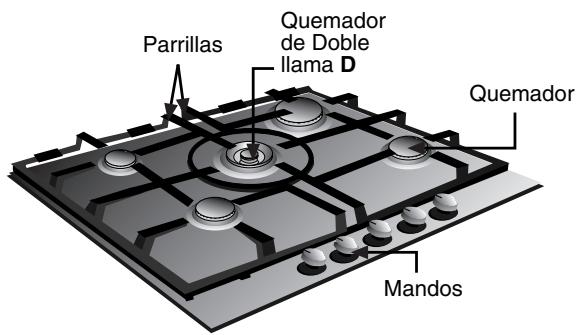

Quemador de Doble llama D Quemador

Ambas coronas (exterior e interior) arden con máxima potencia.

La corona exterior arde con mínima potencia; la corona interior arde con máxima potencia.

Cada mando de accionamiento situado en el horno o panel de mandos, tiene señalado el quemador que controla. Fig 1. Para encender un quemador, presionar el mando de quemador elegido y gírelo hacia la izquierda, hasta la posición de máximo manteniendolo en esa posición unos segundos, hasta que el quemador se encienda y suéltelo, regulando después a la posición deseada. Si no se produce el encendido repita la operación. Si su placa de cocción no posee ningún tipo de encendido automático, acerque algún tipo de llama (mechero, cerillas, etc.) al quemador. Si las bujías están sucias el encendido será defectuoso, mantenga la máxima limpieza. Realizar ésta con un cepillo pequeño, teniendo en cuenta que la bujía no debe sufrir impactos violentos. Si su encimera tiene quemadores que disponen de válvulas de seguridad, que impiden la salida de gas en caso de apagado accidental de los quemadores, proceda al encendido del mismo modo pero manteniendo el mando presionado hasta que se produzca el encendido y seguir presionando durante unos segundos con la llama ya encendida. Si no se produce el encendido repita la operación esta vez manteniendo apretado unos 10 segundos. Para apagar, gire el mando hacia la derecha hasta la posición 0. Al realizar esta operación funcionará de nuevo el sistema de encendido, esto es totalmente normal. Su moderna y funcional placa de cocción, dispone de unos grifos progresivos que le permiten encontrar entre la llama máxima y la mínima la regulación necesaria. Según modelo, su placa de cocción puede disponer de un quemador de doble llama, muy práctico y cómodo para cocinar con paelleras, Wok chino (toda clase de platos Asiáticos) etc.

La corona interior arde con máxima potencia

La corona interior arde con mínima potencia

Si su encimera está equipada con un quemador de doble llama tipo B,C o D, dispondrá de unos grifos que le permitan controlar la llama interior y exterior de forma independiente. Decripción de funcionamiento Fig.2 El uso del aparato a gas produce calor y humedad en el local donde está instalado. Debe asegurarse una buena ventilación de la cocina: mantener abiertos los orificios de ventilación natural, o instalar un dispositivo de ventilación mecánica (campana extractora) El uso continuado de su aparato puede requerir una ventilación adicional, por ejemplo abrir una ventana (sin provocar corrientes) o incrementar la potencia de la ventilación mecánica si existe.

Diámetro recipientes (cm) aconsejados Según modelo:

QUEMADOR MÍNIMO Ø RECIPIENTE MÁXIMO Ø RECIPIENTE Doble llama A: 3,80 kW

Doble llama B: 2,80 kW

Doble llama D: 4,25 kW Rápido

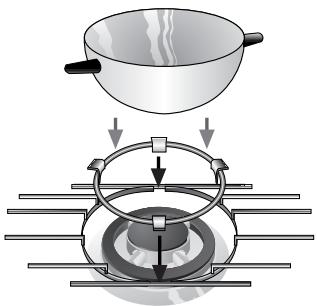

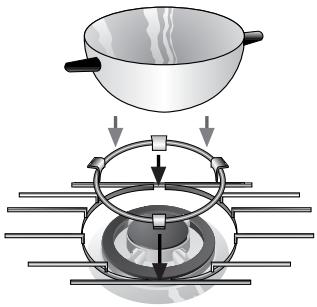

Según modelo, su aparato puede incluir un suplemento de parrilla imprescindible, en el quemador de doble llama para recipientes de diámetro mayor de 26 cm, planchas de asado, cazuelas de barro y en toda clase de recipientes cóncavos ( Wok chino, etc…) Fig. 2. Parrilla cafetera: Según modelo, su aparato puede incluir un suplemento de parrilla cafetera, exclusivamente para el quemador auxiliar con recipientes de diámetro menor de 10 cm. El fabricante declina cualquier responsabilidad si no utiliza o utiliza incorrectamente estas parrillas adicionales.

Consejos de cocinado: Muy fuerte

Estos consejos son orientativos

Doble llama Hervir, cocer, asar, dorar, paellas,comida asiática (Wok)

Escalope, bistec,tortilla, frituras.

Patatas vapor, verduras Semi-rápido frescas, potajes, pastas.

Recalentar y mantener calientes: platos preparados, platos cocinados. Arroz, bechamel, ragout.

Coción Vapor: Pescado, verduras.

Recalentar y mantener platos cocinados y hacer guisos delicados.

Descongelar y cocer despacio: Cocer: Guisos, arroz con leche, Legumbres, caramelo. frutas, productos congelados.

Hacer/fundir: Mantequilla, chocolate, gelatina

Placas eléctricas Se recomienda al inicio de la cocción colocar el mando en la posición máxima y dependiendo de la cantidad y calidad de los alimentos pasar posteriormente a una posición intermedia de mantenimiento. Aprovechando la inercia térmica de la placa, se puede apagar ésta un poco antes de terminar la cocción, para obtener un ahorro de energía ya que continuará la cocción por el calor acumulado en ella. Utilice recipientes de fondo perfectamente plano, grueso y de un tamaño similar al del elemento calefactor, nunca de un tamaño inferior. Evite desbordamientos de líquidos sobre la superficie de la placa, así como trabajar con recipientes mojados sobre ella.

Placas eléctricas con regulador de 10 posiciones fig.3 1

Estas placas están dirigidas por un regulador de control de energía mediante el cual usted puede elegir la potencia adecuada al alimento que cocina, fig.3.

Teniendo en cuenta el tipo de cocción, la cantidad de alimento y sirviéndose de la tabla siguiente, gire el mando hacia la izquierda, a la posición que corresponda al plato que desee cocinar. La lámpara de control de funcionamiento se iluminará. Para desconectar la placa, gire el mando hasta la posición 0. La lámpara de control se apagará una vez que la superficie de la placa eléctrica se haya enfriado.

Sugerencias POSICIÓN Fundir: chocolate, mantequilla, gelatina Cocciónde: arroz, bachamel, ragout Cocción de: patatas, pasta, verduras Rehogar: Estofados, asados en rollo Cocer al vapor: pescado Calentar, mantener calientes platos preparados Asar: escalopes, bistec, tortillas Cocer y dorar

Es necesaria una regulación más alta en caso de:

1-2 2-3 4-5 4-5 5 2-3-4-5 6-7-8 9

Cantidades importantes de líquido. Platos grandes a preparar. Cocción con recipientes no cubiertos.

Advertencias de uso respecto del cocinado NO SÍ No utilice recipientes pequeños en quemadores grandes. La llama no debe tocar los laterales del recipiente.

Utilice siempre recipientes apropiados a cada quemador, así evitará un consumo excesivo del gas y manchado de los recipientes.

No cocine sin tapa o con ésta desplazada, se desperdicia parte de la energía.

Ponga siempre la tapa

No utilice recipientes con fondos irregulares, alargan el tiempo de cocinado y aumentan el consumo de energía.

No coloque el recipiente desplazado sobre el quemador, podría volcar.

Utilice sólo ollas, sartenes y cazuelas con fondo plano y grueso.

Coloque el recipiente bien centrado sobre el quemador.

No utilice recipientes de gran diámetro en los quemadores cercanos a los mandos, que una vez centrados en el quemador puedan llegar a tocarlos y acercarse tanto que eleve la temperatura en esa zona y pueda causar daños. No coloque los recipientes directamente sobre el quemador.

Coloque el recipiente sobre la parrilla. Asegúrese de que las parrillas y tapas de los quemadores estén bien colocados antes de su uso.

No utilice pesos excesivos no golpee la placa de cocción con objetos pesados.

Maneje los recipientes con cuidado sobre la placa de cocción

No utilice dos quemadores o fuentes de calor para un solo recipiente. Evite la utilización de planchas de asado, cazuelas de barro, etc... Prolongadamente a máxima potencia.

Utilice un solo recipiente por quemador. Utilice la parrilla supletoria en el quemador de doble llama.

Normas de uso para Cristal: Limpieza y conservación NO SÍ No utilice detergentes en polvo, sprays para limpieza de hornos o esponjas abrasivas que puedan rayar el vidrio.

Nunca emplee objetos punzantes tales como estropajos metálicos o cuchillos para quitar restos de alimentos endurecidos sobre la superficie. No utilice un cuchillo, rasqueta o similar para limpiar la unión del cristal con los embellecedores de los quemadores o con los perfiles embellecedores metálicos.

No deslice sobre el vidrio los recipientes, ya que puede rayarlo. Asimismo, evite caídas de objetos duros o puntiagudos sobre el cristal. No golpee la placa de cocción por ninguno de sus cantos.

Los granos de arena, por ejemplo procedentes de la limpieza de hortalizas y verduras, rayan la superficie del cristal.

Limpie la superficie del elemento calefactor una vez frío cada vez que le utilice. Incluso las pequeñas suciedades se queman al volverlo a conectar.

Para mantener limpios los quemadores y las parrillas deben limpiarse periódicamente sumergiéndolos en agua jabonosa y frotandolos con un cepillo no metálico con el fin de que agujeros y ranuras estén perfectamente libres para proporcionar una llama correcta. Seque las tapas de los quemadores y parrillas siempre que se hayan mojado. Utilice un rascador para vidrio, y siempre de forma plana sobre el cristal, poniendo especial cuidado de no aproximarlo a los embellecedores de los quemadores de gas. Para la limpieza les recomendamos “ Vitro Clen”. El elevado porcentaje de silicona de este producto produce una película y por eso resulta mucho más fácil quitarla. Igualmente es importante prestar los cuidados de forma regular. Después de la limpieza y secado de quemadores, asegúrese de que las tapas estén bien colocadas sobre el difusor de llama del quemador.

El azucar fundido o los alimentos con elevado contenido de azúcar que se hubieran derramado, deberán eliminarse inmediatamente de la zona de cocción con ayuda de la rasqueta de vidrio Despues de lavar las parrillas séquelas completamente antes de volver a cocinar con ellas, la presencia de gotas de agua o zonas húmedas al comienzo de la cocción puede ocasionar eventuales puntos de deterioro del esmalte. Tenga cuidado con los tacos de las parrillas cuando las limpie, estos podrían soltarse y rallar el cristal o el perfíl con la parrilla en su próxima utilización.

Situaciones anómalas No siempre hay que llamar al servicio de asistencia técnica. En muchos casos, Ud. mismo puede remediarlo. La siguiente tabla contiene algunos consejos. Nota importante: Sólo el personal autorizado de nuestro Servicio Técnico puede efectuar trabajos en el sistema funcional gas y eléctrico. ¿Qué pasa?

...si el funcionamiento eléctrico general está averiado?

-Controlar el fusible en la caja general de fusibles y cambiarlo si está averiando

-El automático o un diferencial de instalación ha podido dispararse.

-Comprobar en la caja general de entrada si se ha disparado el automático o un diferencial.

-Pueden existir residuos de alimentos o de limpieza entre la bujía y los quemadores.

-El espacio entre bujía y quemadores debe ser cuidadosamente limpiado.

-Los quemadores están mojados

-Secar cuidadosamente las tapas de quemador y bujías.

-Las tapas del quemador están mal colocadas.

-Compruebe que las tapas han sido bien colocadas.

-Las diferentes partes del quemador han sido colocadas incorrectamente. -Las ranuras de salida de gas de los quemadores están sucias

-Situe correctamente las diferentes piezas

-Esté cerrado el paso de gas debido a llaves intermedias. -Si el gas proviene de una bombona, ésta puede estar vacía.

- Abrir las posibles llaves intermedias.

-Algún grifo está abierto.

-Proceda a comprobarlo.

-Posible fuga en el acoplamiento a la bombona.

-Cerciórese que el acoplamiento está correcto.

-No ha mantenido suficientemente presionado el mando

-Una vez encendido el quemador mantenga el mando presionado unos segundos más.

...si el encendido eléctrico no funciona?

...si la llama de los quemadores no es uniforme?

...si el flujo de gas no parece normal, o no sale gas?

...si hay olor a gas en el recinto de la cocina?

...si no funciona las seguridades de los diferentes quemadores?

-Están sucias las ranuras de salida de gas de los quemadores.

-Limpie las ranuras de salida de gas de los quemadores.

-Cambie la bombona por una llena.

-Limpie las ranuras de salida de gas de los quemadores.

En caso de llamar a nuestro Servicio Técnico, sirvase indicar:

E - NR FD Estas indicaciones figuran en la placa de características de su aparato. Situada en la parte inferior de su placa de cocción.

Condiciones de garantía

Las condiciones de garantía aplicables a este aparato son las establecidas por la representación de nuestra empresa en el país dónde se haya efectuado la compra. Si se desea, el vendedor al que se la haya comprado el aparato estará en todo momento dispuesto a facilitar detalles al respecto. En cualquier caso, para hacer uso de la garantía habrá que presentar el comprobante de compra. Reservado el derecho de modificaciones.
