BEDIENUNGSANLEITUNG 3422100840 SIEMENS

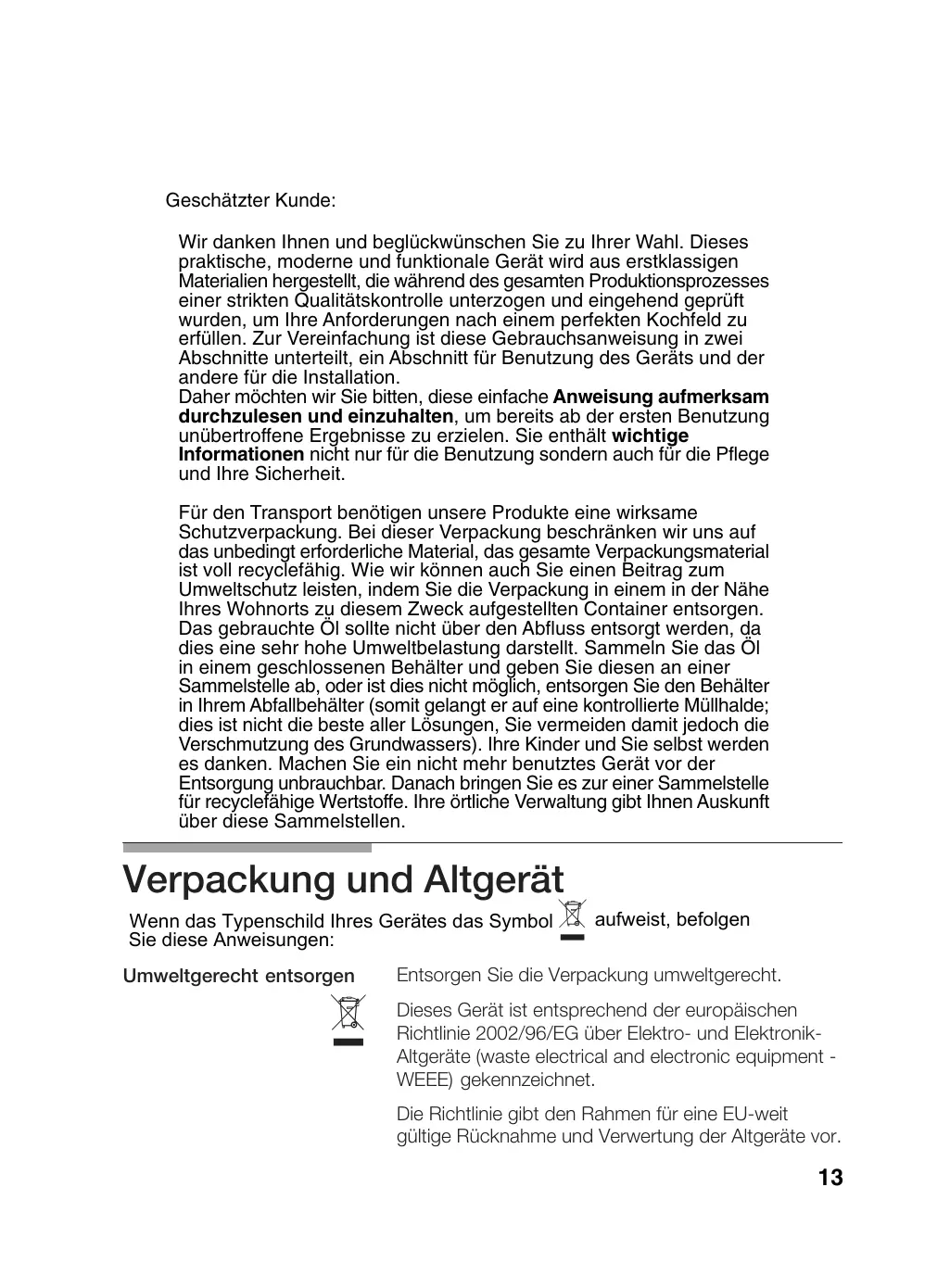

Wir danken Ihnen und beträckwūnschen Sie zu ihrer Wahl. Dieses praktische, moderne und funktionale Gerät wird aus erstklassigen Materialien hergestellt, die während des gesamten Produktionsprozesses einer strikten Qualitätskontrolle unterzogen und eingehend geprüft wurden, um ihre Anforderungen nach einem perfekten Kochfeld zu erfüllen. Zur Vereinfachung ist diese Gebrauchsanweisung in zwei Abschnittte unterielt, ein Abschnitt für Benutzung des Geräts und der andere für die Installation.

Daher möchten wir Sie bitten, diese einfache Anweisung aufmerksam durchzulesen und einzuhalten, um bereits ab der ersten Benutzung unübertroffene Ergebnisse zu erzielen. Sie enthalt wichtige Informationen nicht nur für die Benutzung sondern auch für die Pflege und ihre Sicherheit.

Für den Transport benötigen unsere Produkte eine wirksame Schutzverpackung. Bei dieser Verpackung beschranken wir uns auf das unbedingt erforderliche Material, das gesamte Verpackungsmaterial ist voll recyclefähig. Wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie die Verpackung in einem in der Höhe Ihres Wohnorts zu diesen Zweck aufgestelltten Container entsorgen. Das gebrauchte Öl sollen nicht über den Abfluss entsorgt werden, da dies eine sehr hohe Umweltbelastung darstellt. Sammeln Sie das Öl in einem geschlossenen Behälter und geben Sie diesen an einer Sammelstelle ab, oder ist dies nicht möglich, entsorgen Sie den Behälter in Ihr dem Abfallbehälter (somit gelangt er auf eine kontrollierte Müllhalde; dies ist nicht die Beste aller Lösungen, Sie vermeiden damit jedoch die Verschmutzung des Grundwassers). Ihr Kinder und Sie selbst werden es danken. Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Danach bringen Sie es zur einer Sammelstelle für recyclefähige Wertstoffe. Ihr örtliche Verwaltung gibt Ohnen Auskunft über diese Sammelstellen.

Verpackung und Altgerät

Wenn das Typenschild Ihres Gerätes das Symbol aufweist, befolgen Sie diese Anweisungen:

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

INHALT

Sicherheitshinweise 15

Dies sind die Bestandteile Ihres Kochfelds 17

Gasbrenner 18

Empfohlener Durchmesser der Kochgeräte 19

Kochtipps 20

Elektrische Kochplatten 20

Elektrische Kochplatten mit Regler für 10 Positionen 21

Warnhinweise bei der Benutzung 22

BeimKochen 22

Bei der Reinigung und Pflege 23

Störungen 24

Garantiebedingungen 24

Sicherheitshinweise

• Lesen Sie diese Gebrauchsanweisung zum effizienten und sicheren Kochen mit diesen Gerät aufmerksam durch.
  Entspruchend der gültigen Vorschriften darf die Installation und Umwandlung von Gas nur von einem von officieller Stelle bevollmächtigten Fachmann durchgeführt werden.
  Prüfen Sie vor dem Einbau Ihrches neuen Kochfelds, ob die Abmessungen korrekt sind.
• Dieses Gerät darf nicht an eine Ableitungsvorrichtung für Verbrennungsk Produkte angeschlossen werden.
  Die nachfolgenden Anweisungen gelten nur für jene Länder, deren Symbol am Gerät aufgeführ ist. Zur Anpassung des Geräts an die Benutzungsbedingungen des jeweiligen Landes müssen die technischen Anweisungen beachtet werden.
  Der Einbauort des Geräts muss über die vorschäftsmäßige Belüfung verfügen, die in perfektem Gebrauchszustand sein muss. (Allgemeine Vorschriften für Gasinstallationen in Wohnhäusern BOE Nr. 281, 24.11.93)
• Setzen Sie das Gerät keinem starken Luftzug aus, da die Brenner erlöschen können.
  Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Solle eine Umstellung auf eine andere Gasart erforderlich sein, wenden Sie sichitte an unseren Kundendienst.
  Führer Sie keine Arbeiten im Innern des Geräts durch. Wenden Sie sich ggf. an unseren Kundendienst.
  Bewahren Sie die Gebrauchs- und Einbauanweisung gut auf, damit diese bei einem Besitzerwechsel zusammen mit dem Gerät ausgehändigt werden können.

• Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
  Die Oberflächen von Heiz- und Kochgeräten erhitzen sich im Betrieb, seien Sie dazu vorsichtig. Lassen Sie Kinder nicht in die Höhe des Geräts.

• Verwenden Sie das Gerät nur zur Zubereitung von Speisen, niemals als Heizung.
  Überhitztes Fett oder Öl kann sich leicht entzünden. Daher muss die Zubereitung von Speisen mit Fett oder Öl, wie z. B. Pommes frites, überwacht werden.
  Bei brennendem Fett oder Öl nicht versuchen, das Feuer mit Wasser zu loschen, VERBRENNUNGSGEFAHR! Den Topf oder die Pflanne zum Ersticken der Flamme abdecken, und die Kochstelle ausschalten.
  Be einer Störung die Gas- und Stromzufuhr zum Gerät unterbrechen. Wenden Sie sich für eine Reparatur des Geräts an unseren Kundendienst.

• Stellen Sie keine verformten und unstabilen Kochgeräte auf die Platten und Brenner, sie konnten umfallen.
  Lässt sich eine Armatur nicht betätigten, damit diese nicht forciert werden. Wenden Sie sich dazu an unseren Kundendienst, damit dieser die Reparatur oder den Einsatz vornimmt.
  Vermeiden Sie bei der Benutzung des Gaskochfelds Luftzüge und das Verschütten kalter Flüssigkeiten. Dies konnte zu einem Bruch der Glasscheibe führen.
  Die Darstellungen in dieser Gebrauchsanweisung sind rein informativ.

WERDEN DIE DIESBEZUGLICHEN BESTIMMUNGEN NICT EINGEHALTEN, LIEGT DIE HAFTUNG BEIM INSTALLATEUR UND DER HERSTELLER IST VON DER HAFTUNG AUSGENOMMEN.

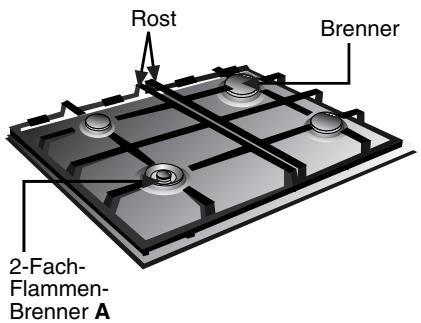

Dies sind die Bestandteile Ihres Kochfelds:

Gasbrenner

Abb. 1
Abb. 2

Beide Kranze (außen und innen) brennen mit maximaler Leistung.

Der auBere Kranz brennt mit minimaler Leistung; der innere Kranz brennt mit maximaler Leistung.
Der innere Kranz brennt mit maximaler Leistung.

Der innere Kranz brennt mit minimaler Leistung.

An jedem Bedienschalter am Backofen oder am Bedienfeld wird der entsprechende, vom Schalter kontrollierte Brenner angegeben. Abb. 1.

Zum Einsatz eines Brenners den Schalter des entsprichenden Brenners eindrücken und nach links bis auf die Position für maximale Leistung stellen und Dort einige Sekunden lang halten, bis der Brenner gezündet wird. Den Schalter dann loslassen und auf die gewünschte Position einstellen. Wird der Brenner nicht gezündet, den Vorgang wiederholen.

Verfügt Ihr Kochfeld über keine automatische Zündvorrichtung, nahm Sie eine offene Flamme (Feuerzeug, Streichholz, usw.) an den Brenner an. Bei verschmutzen Zündkerzen ist die Zündung unzureichend, daß sind diese sauber zu halten. Die Reinigung mit einer klinen Bürste ausführten und darauf beachten, dass die Kerze keiner gewaltsamen Einwirkung ausgesetzt werden darf. Verfügt Ihr Kochfeld über Brenner mit Sicherheitsventilen, die das Ausströmen von Gas bei einem ungewonnen Erlöschen der Brenner verhindern, ist der Zündvorgang gleich, allerdings muss der Schalter bis nach der Zündung und danach noch eine Sekunden lang bei brennender Flamme gedrück gehalten werden. Erfolgtdie Zündung nicht, den Vorgang wiederholen und diesen Mal den Schalter ca. 10 Sekunden lang gedrück halten.

Zum Ausschalten den Schalter nach rechts auf die Position 0 stellen. Beim Ausführren these Vorgangs Funktioniert erneut die Zündvorrichtung, dies ist vollig normal.

Ihr modernes und Funktionales Kochfeld verfügt über stufenlos verstellbare Ventile, womit Sie zwischen den Positionen Min. und Max. die gewünschte Einstellung finden.

Je nach Ausführung kann ihre Kochplatte mit einem 2-Flammen-Brenner ausgestattet sein, der besonderss zum Kochen mit spanischen Paella-Pfannen, dem chinesischen Wok (j每个人都 von asiatischen Geringen), usw. geeignet ist.

Verfügt ihre Kochplatte über einen 2-Flammen-Brenner Typ B,C oder D, so sind Regler vorhanden, über die die innere und äußere Flamme unabhängig voneinander reguliert werden konnen. Funktionsbeschreibung Abb. 2

Die Benutzung des Gasgeräts erzeugt in dem Raum, wo es betrieben wird, Wärme und Feuchtigkeit. Es muss eine gute Belüfung der Kühre gewährleistet sein: die natürlichen Belüfungssöffnungen frei halten, oder eine mechanische Belüfung (Abzugshaube) installieren. Bei einer kontinuierlichen Benutzung Ihres Geräts konne eine zusätzliche Belüfung, z. B. ein offenes Fenster (ohne einen Luftzug zu erzeugen) oder eine höhere Leistung der ggf. vorhandenen Mechanischen Belüfung erforderlich werden.

Empfohlener Durchmesser (cm) der Kochgeräte

Je nach Modell:

BRENNER	MIN.-Ø KOCHGERÄT	Max.-Ø KOCHGERÄT
2-Fach-Flammen A: 3,80 kW	22 cm	28 cm
2-Fach-Flammen B: 2,80 kW	16 cm	22 cm
2-Fach-Flammen C: 3,80 kW	22 cm	28 cm
2-Fach-Flammen D: 4,25 kW	≥ 22 cm
Schellkochplatte:	22 cm	26 cm
Normalkochplatte:	14 cm	20 cm
Hilfsplatte:	12 cm	14 cm
Electriche Kochplatten	18 cm

Zusatzroste:

Abb. 2

Je nach Modell, einen erforderlichen Zusatzrost, der am 2-fach Flammenbrenner für Kochgeräte mit einem Durchmesser über 26 cm, Bratpfannen, Tontöpfe und alle konkaven Kochgeräte installiert wird (chinesischer Wok, usw.) Abb. 2.

Rost für Kaffeekocher: Je nach Modell verfügt Ihr Gerät über einen Zusatzrost für Kaffeemaschinen, der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten mit einem Durchmesser unter 10 cm eingesetzt wird.

Der Hersteller haftet nicht bei einer Nicht- oder Falschverwendung dieser Zusammenhang.

Empfehlungen zumKochen:

	Sehr stark	Stark	Mittel	Langsam
2-fach Flamme-Brenner	Kochen, braten, rösten, Paellas, asiatische Köche (Wok)		Aufwärmen und warmhalten: vorbereitete Gerichte, Fertiggerichte.
Schnell-Brenner	Schnitzel, Beafsteak, Omelett, Frittietes.		Reis, Béchamel, Ragout.	Dampfkochen: Fisch, Gemüse.
Halb-Schnell-Brenner	Dampfkartoffeln, frisches Gemüse, Eintopf, Nudelgerichte.		Aufwärmen und Warmhalten: zubereiteter Gerichte und Kochen feiner Gerichte.
Hilfsplatte-Brenner	Kochen: Schmorgerichte, Milchreis, Karamell.		Auftauen und langsam Kochen: Hülsenfrüchte, Obst, Gefriergerichte.	Schmelzen: Butter, Schokolade, Gelatine

Elektrische Kochplatten

Es wird empfohlen, den Schalter zu Beginn des Kochens auf maximale Leistung zu stellen, und die Leistung danach und je nach Menge und Art der Lebensmittel durch Stellung auf eine mittlere Position zu verringern. Zur Nutzung der Nachheizleistung der Kochplatte kann sie zur Energieeinsparung einige Zeit vor dem Ende des Kochens ausgeschaltet werden, da der Kochvorgang durch die in der Platte vorhandenen Energie fortgesetzt wird.

Verwenden Sie Kochgeräte mit einem vollig ebenen und dicken Boden mit einem Durchmesser, der ungebär dem des Erhitzungselements entspricht, und niemals einenkleineren Durchmesser.

Vermeiden Sie das Überlaufen von Flüssigkeiten auf die Plattenfläche, und stellen Sie keine Kochgeräte mit nassem Boden auf die Platten.

Elektrische Kochplatten mit Regler für 10 Positionen

Abb. 3

These Platten werden über einen Energiesparregler gesteuet, mit dem Sie die Leistung einstellen können, die für das zu kochende Lebensmittel geeignet ist, Abb. 3.

Den Regler entsprechend der Kochart, der Lebensmittelmenge und unter Berücksichtigung der nachstehenden Tabelle auf die entsprechende Position des zu kochenden Gerichts nach links drehen. Die Betriebsanzeige leuchtet auf.

Zum Ausschalten der Kochplatte den Schalter auf die Position 0 stellen. Die Betriebsanzeige erlischt, nachdem die Oberfläche der Elektroplatte abgekühlt ist.

Empfehlungen

	POSITION
Schmelzen: Schokolade, Butter, Gelatine	1-2
Kochen von: Reis, Béchamel, Ragout	2-3
Kochen von: Kartoffeln, Nudeln, Gemüse	4-5
Anbraten: Schmor-/Rollbraten	4-5
Dampfkochen: Fisch	5
Aufwärmen: warmhalten gekochter Gerichte	2-3-4-5
Braten: Schnitzel, Beafsteak, Omelett	6-7-8
Kochen und Anbraten	9

In folgenden
Fällen ist eine
höhere
Kochleistung
erforderlich:

GroBe Flüssigkeitsmengen.
Vorbereitung groBer Gerichte.
Kochen mit nicht abgedeckten Kochgeräten.

Warnhinweise zum Gebrauch beim Kochen

NEIN

Keine klinen
Kochgeräte auf große
Brennern verwenden.
Die Flammearficht nicht
an den Seiten der
Kochgeräte aufsteigen.

Nicht ohne oder mit versetztem Deckel kochen, ein Teil der Energie geh dadurch verloren.

Keine Kochgeräte mit verformtem Boden verwenden. Dies verlangert die Garzeit und erhöht den Energieverbrauch.

Das Kochgerät nicht versetzt über den Brenner stellen, es konnte umfallen.

Auf den Brennern in der
Nähe der Regler keine
großen Kochgeräte
verwenden, die nach dem
Aufstellen auf dem Brenner
die Regler berühren oder
nahe sein konnen, dass die
Temperatur in thisem
Bereich zu hoch ist und
Beschädigung verursacht.
Die Kochgeräte nicht direkt
auf den Brenner stellen.

Kein überhohes Gewicht aufstellen, das Kochfeld nicht mit schweren Gegenständen stoßen.

Nicht zwei Brenner oder Wärmequellen für ein einziges Kochgerät verwenden.

Vermeiden Sie die Benutzung von Bratpfannen, Tontopfen, usw. über längerere Zeit bei maximaler Heizleistung.

JA

Verwenden Sie stets
Kochgeräte, die für den jeweiligen Brenner geeignet sind. Damit vermeiden Sie einen übermögen Verbrauch an Gas und Flecken auf den Kochgeräten.

Immer den Deckel aufsetzen.

Nur Töpfe, Pfannen und Tontöpfe mit flachem und dickem Boden.

Das Kochgerät genau in die Mitte über den Brenner stellen.

Das Kochgerät auf den Rost stellen.

Achten Sie vor der Benutzung darauf, dass die Roste und Brennerdeckel richtig angebracht sind.

Die Kochgeräte vorsichtig auf dem Kochfeld bewegen.

Verwenden Sie nur ein
Kochgerät pro Brenner.
Am 2-fach
lammenbrenner den
Zusatzrost verwenden.

Gebrauchsanleitung für Glasplatte:

Reinigung und Pflege

NEIN

Putzmittel, Reinigungssprays für Backöfen oder

Scheuerlappen benutzten. Sie konnen Kratzer auf der Glasfläche verursachen.

Zum Entfernen von anhaftenden

Lebensmittelresten auf der

Kochfläche)dürfen keine spitzen oder kratzenden

Gegenstände wie

Scheuerlappen aus Metall oder Messer verwendert werden.

Zur Reinigung der

Verbindungsstelle der

Glasfläche mit den

Verkleidungen der Brenner oder den Metalblenden * d ufen keine Messer, Schabe oder ähnliche verwendet werden.

Die Kochgeräte nicht über die Glasfläche ziehen, es konnten Kratzer entstehen.

Ebenso solte vermieden werden, dass harte oder spurze Gegenstände auf die Glasfläche fallen.

Die Ränder des Kochfelds keinen Stößen aussetzen.

Sandkorner, die z. B. bei der Reinigung von

Gemüse anfallen,

zerkratzen die Glasfläche.

JA

Die Oberfläche des

Heizelements nach jeder Benutzung und in kaltem Zustand reinigen.

Auch die kleinsten

Rückstände werden beim nachsten Betrieb verbranrt.

Damit die Brenner und Roste immer sauber sind, müssen diese periodisch gereinigt werden. Dazu

werden sie in Seifenwasser gelegt und mit einer nicht metallischen Bürste abgerieben, damit die

Löcher und Öffnungen
perfekt frei bleiben und eine korrekte Flamme erzeugen konnen. Die Brennerdeckel und Roste nach einer Anfeuchtung immer gleich abtrocknen.

Einen Schaber fur

Glasflächen verwenden, und diesen stets flach auf der Glasfläche ansetzen.

Dabei besonderss

beachten, dass man nicht an die Verkleidungen der Gasbrenner gelamt. Für die Reinigung empfehlen wir das Produkt "Vitro

Clen". Der hohe

Silikonanteil dieses

Produktserzeugt einen

Film, wodurches

besonderss leicht entfern't werden kann. Ebenso ist eine regelmäßige Pflege von Bedeutung.

Nach dem Reinigen und

Trocknen der Brenner

darauf achten, dass die

Deckel richtig auf dem

Flammenverteiler des

Brenner aufgelegt werden.

Entfernen Sie Übergelaufenes sofort mit dem Glasschaber. Dies gilt besonderss für

Angeschomolzenes, Zucker oder stark zuckerhaltige Speisen.

Nach dem Abwaschen der Roste mussen sie vor dem nachsten Kochen vollständig getrocknet werden. Wassertropfen oder Feuchtstellen bei Beginn des Kochens konnten keinere Lackschäden verursachen.

Beim Reinigen der Klözte der Roste vorsichtig behandeln. Diese konnten sich offen und der

Rost konnte die Glasscheibe oder das Profil bei der)nachsten Benutzung beschädigen.

Betriebsstörungen

Es muss nicht immer der Kundendienst gerufen werden.

Oftmals konnen Sie den Fehler selbst beheben. Die folgende

Tabelle enthalt ein paar Ratschlage.

Wichtiger Hinweis:

Nur das Fachpersonal unseres Kundendienstes darf Arbeiten an der Gas- und Stromanlage vornehmen.

Was tun ...	Mögliche Ursache	Lösung
...wenn der allgemeine Strombetrieb nicht Funktioniert?	-Defekte Sicherung.-Die Hauptsicherung oder ein Trennschalter der Installation hat ausgelöst.	-Die Sicherung im Sicherungskosten prüfen und ggf. ersetzen.-Im Stromkasten prüfen, ob die Hauptsicherung oder ein Trennschalter ausgelöst hat.
...wenn die elektrische Zündung nicht Funktioniert?	-Zwischen der Kerze und den Brennem konnten Speiserestevorhanden sein.-Die Brenner sind nass.-Die Brennerdeckel sind nicht richtig aufgelegt.	-Der Raum zwischen Kerze und Brenner muss sorgfältigereinigt werden.-Die Brennerdeckel und Kerzen sorgfältig reinigen.-Prüfen, ob die Deckel richtig auliegen.
...wenn der Flamme der Brenner nicht gleichformig ist?	-Die verschiedeneen Brennerteile sind falsch montiert.-Die Gasauslösse der Brenner sind verschmutzt.	-Die verschiedenen Teilekorrekt montieren.-Die Gasauslösse der Brenner reinigen.
...wenn der Gasfluss nicht normal erscheidet oder kein Gas ausströmlt?	-Die Gasleitung ist anzwischengeschäftenen Ventilen geschlossen.-Bei Gas aus einer Gasflasche konnte die Flasche leer sein.	-Die möglichenzwischengeschaltetenVentile öffnen.-Die Gasflasche durch eine volle ersetzen.
...wenn es in der Küche nach Gas riecht?	-Ein Hahn ist offen.-Mögliches Leck am Anschluss der Gasflasche.	-Alle Hähne überprüfen.-Vergewissem Sie sich vomkorrekten Anschluss.
...wenn die Sicherheitsvorrichtungen der einzelnen Brenner nicht Funktionieren?	-Der Schalter wurde nicht langle genug gedrück gehalten.-Die Gasauslösse der Brenner sind verschmutzt.	-Nach dem Zünden desBrenners den Schalter nochein ein paukenden gedrückhalten.-Die Gasauslösse derBrenner reinigen.

Wenn Sie unseren Kundendienst rufen, geben Sieitte folgenden an:

E-NR FD

These Angaben finden Sie auf dem Typenschild Ihres Geräts, auf der Unterseite des Kochfelds.

Garantiebedingungen

Die Garantiebedingungen, die auf these Gerät Anwendung finden, werden von unserer Vertretung in Land des Gerätekaufs festgelegt.

Auf Wunsch ist der Verkauf, bei dem Sie das Gerät erworben haben,Grene bereit, Ihnen Einzelheiten hierzu mitzuteilen. Zur Inanspruchnahme der Garantie muss in allen Fällen der Kaufbeleg vorgelegt werden.

Wir halten uns das Recht auf Änderungen vor.
