DETEC FUM DFR TYXAL - Détecteur de fumée DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de fumée (DAAF)
Marque	DELTA DORE
Modèle	DETEC FUM DFR TYXAL
Alimentation	Pile Lithium 9Vdc + Lithium CR123 3Vdc
Autonomie de la pile	10 ans
Consommation en veille	2 µA
Consommation en alarme	16,2 mA max.
Niveau sonore de l'alarme	85 dBA max. à 3 m
Fréquence radio	868,30 / 868,95 MHz
Portée radio	100 m à 300 m
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-10 °C à +70 °C
Indice de protection	IP 30 / IK 04
Humidité relative max.	75 %
Dimensions (diamètre x hauteur)	120 x 55 mm
Poids	164 g
Normes et certifications	EN14604:2005+AC2008, NF DAAF, CE
Garantie	5 ans (hors pile)
Emplacement de fixation	Mural ou plafond (préférence plafond)
Entretien	Test mensuel, nettoyage annuel à l'aspirateur
Durée de vie recommandée	10 ans
Fonctions principales	Détection de fumée, alarme sonore, liaison radio X3D

FOIRE AUX QUESTIONS - DETEC FUM DFR TYXAL DELTA DORE

Où installer le détecteur de fumée DETEC FUM DFR TYXAL ?

Installez le détecteur de préférence au plafond, au centre de la pièce, à plus de 20 cm de tout obstacle et à plus de 60 cm des angles. S'il est fixé au mur, placez-le entre 15 et 25 cm du plafond. Évitez les cuisines, salles de bains, garages non ventilés, et les zones avec des bouches de chauffage ou de climatisation.

Comment tester le détecteur de fumée ?

Appuyez quelques secondes sur le bouton « test » situé sur le capot. Le voyant s'allume et le détecteur émet deux bips sonores. Effectuez ce test au moins une fois par mois et après chaque changement de pile.

Que faire si le détecteur émet un bip toutes les 40 secondes ?

Ce signal indique que la pile est faible. Remplacez la pile par une neuve (Lithium 9V ou CR123 selon le modèle). Utilisez uniquement des piles non rechargeables.

Comment nettoyer le détecteur de fumée ?

Une fois par an, retirez le détecteur et nettoyez les fentes latérales avec un aspirateur muni d'une brosse douce. Essuyez l'extérieur du capot avec un chiffon légèrement humide.

Quelle est l'autonomie du détecteur ?

L'autonomie des piles est de 10 ans. Il est fortement recommandé de remplacer l'ensemble du détecteur au bout de 10 ans pour garantir une protection optimale.

Peut-on associer le détecteur à un système d'alarme ?

Oui, le DETEC FUM DFR TYXAL peut être associé à un système d'alarme DELTA DORE radio X3D. Consultez la notice du système pour la procédure d'association.

Comment associer le détecteur à une sirène ?

Mettez la sirène en attente d'association (voir sa notice). Appuyez 5 secondes sur la touche T2 de la sirène jusqu'à ce que le voyant rouge s'allume fixe. Appuyez ensuite 5 secondes sur le bouton du détecteur. La sirène émet un bip pour confirmer. Appuyez brièvement sur T2 pour sortir du mode.

Quelles sont les conditions de garantie ?

DELTA DORE garantit le détecteur (hors pile) contre tout vice de fabrication pendant 5 ans à compter de la date d'achat. Pour faire valoir la garantie, renvoyez le détecteur avec la preuve d'achat à DELTA DORE, Bonnemain. Les frais de port sont à votre charge.

Le détecteur peut-il être installé dans une salle de bain ?

Non, les salles de bain et les buanderies sont à proscrire en raison du risque de condensation qui peut endommager le détecteur ou provoquer de fausses alarmes.

Comment changer la pile du détecteur ?

Séparez les deux parties du boîtier, retirez l'ancienne pile et insérez une nouvelle pile Lithium 9V en respectant les polarités. Remontez le détecteur sur son socle. N'utilisez pas de piles rechargeables.

MODE D'EMPLOI DETEC FUM DFR TYXAL DELTA DORE

Dépréciateur de fumée

www.deltadore.com

FR Notice d'installation EN Installation guide DE Installationsanleitung Guida di installazione ES Manual de instalación NL Installatiehandleiding PL Instrukcja instalacji

n° DoP 0333-CPR-292119-1

DAAF

www.marque-nf.com

Lithium 9Vdc - Lithium CR123 3 Vdc Autonomie 10 ans Autonomy 10 years
Consumption stand-by: 2 μA Consumption: 16,2 mA max.
85 dBA max. - 3 m.
868,30 MHz / 868,95 MHz (EN 300 220) 100 m → 300m
-10°C / +70°C
0°C / +50°C
IP	IP 30 - IK 04
75%
Ø 120 x 55 mm Ø 164 gr.
R&TTE 1999/5/CE
EN14604: 2005 + AC2008
"Conforme au référenciel NF DAAF"
Important product information (8)

Contenu/Contents/Inhalt/ContenuTo

/Contenido / Spis treści / Inhoud

Piles à l'intérieur / Batteries inside / Mit Batterien / Pile all'interno / Pilas en el interior / Batterie wewnatrz / Batterijen binnerin

Instructions

Important

Product

Informations

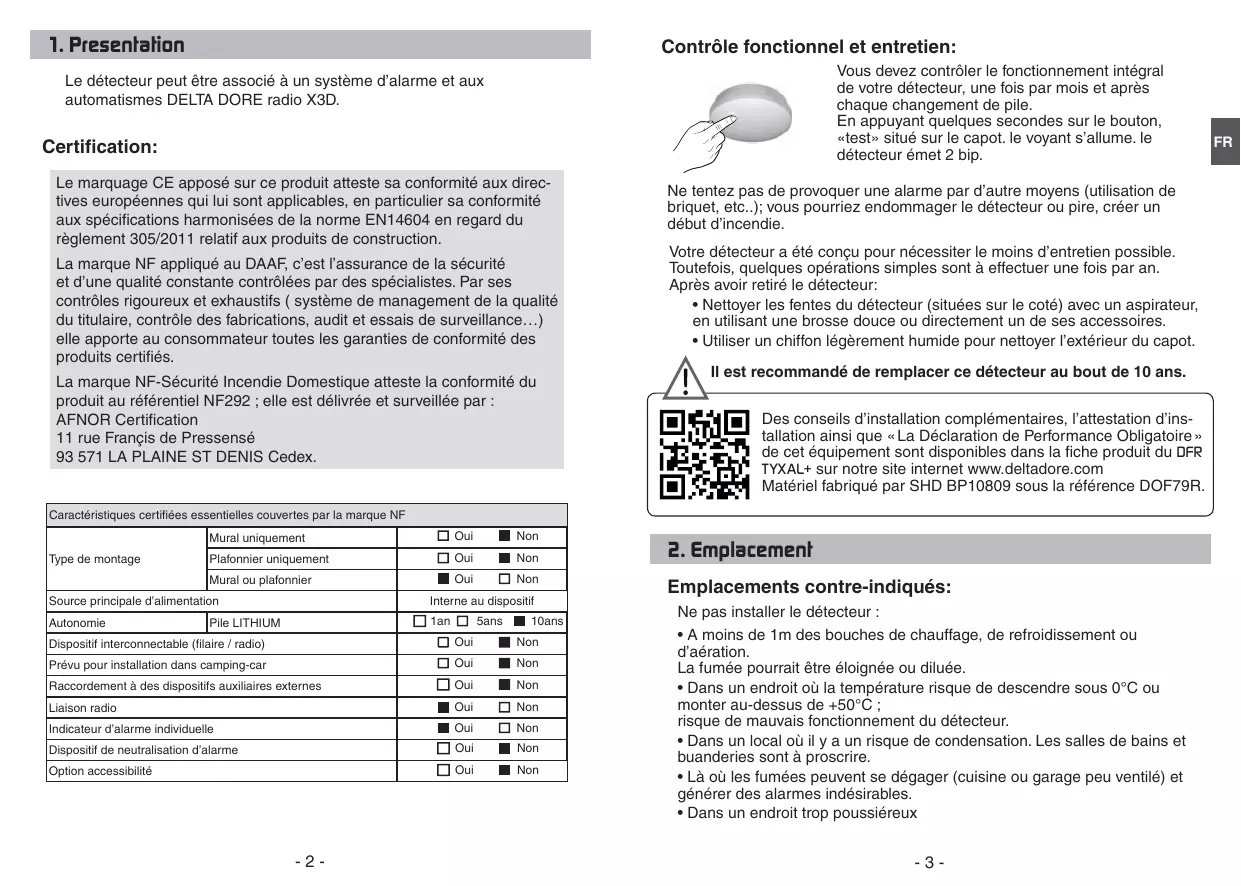

1. Présentation

Le détecteur peut être associé à un système d'alarme et aux automatismes DELTA DORE radio X3D.

Certification:

Le marquage CE apposé sur ce produit atteste sa conformité aux directives européennes qui lui sont applicables, en particulier sa conformité aux spécifications harmonisées de la norme EN14604 en regard du règlement 305/2011 relatif aux produits de construction.

La marque NF appliquée au DAAF, c'est l'assurance de la sécurité et d'une qualité constante contrôlées par des spécialistes. Par ses contrôles rigoureux et exhaustifs (système de management de la qualité du titulaire, contrôle des fabrications, audit et essais de surveillance...), elle apporte au consommateur toutes les garanties de conformité des produits certifiés.

La marque NF-Sécurité Incendie Domestique atteste la conformité du produit au référentiel NF292 ; elle est délivrée et surveillée par :

AFNOR Certification

11 rue François de Pressensé

93 571 LA PLAINE ST DENIS Cedex.

Caracteristiques certifiées essentielles couvertes par la marque NF
Type de montage	Mural uniquement	☐ Oui ☐ Non
	Plafonnier uniquement	☐ Oui ☐ Non
	Mural ou plafonnier	☐ Oui ☐ Non
Source principale d'alimentation		Interne au dispositif
Autonomie	Pile LITHIUM	☐ 1an ☐ 5ans ☐ 10ans
Dispositif interconnectable (filaire / radio)		☐ Oui ☐ Non
Prévou pour installation dans camping-car		☐ Oui ☐ Non
Raccordement à des dispositifs auxiliaires externes		☐ Oui ☐ Non
Liaison radio		☐ Oui ☐ Non
Indicateur d'alarme individuelle		☐ Oui ☐ Non
Dispositif de neutralisation d'alarme		☐ Oui ☐ Non
Option accessibilité		☐ Oui ☐ Non

Contrôle fonctionnel et entretien:

Vous devez contrôler le fonctionnement intégral de votre détector, une fois par mois et après chaque changement de pile.

En appuyant quelques secondes sur le bouton "test" situé sur le capot. Le voyant s'allume. Le détector émet 2 bip.

Ne tentez pas de provoquer une alarme par d'autres moyens (utilisation de briquet, etc.) ; vous pourriez endommager le détecteur ou pire, créer un début d'incendie.

Voici quelques opérations simples à effectuer une fois par an. Après avoir retiré le détecteur:

• Nettoyer les fentes du détecteur (situées sur le côté) avec un aspirateur, en utilisant une brosse douce ou directement un de ses accessoires.
• Utiliser un chiffon légèrement humide pour nettoyer l'extérieur du capot.

Il est recommandé de remplacer ce détecteur au bout de 10 ans.

Des conseils d'installation complémentaires, l'attestation d'installation ainsi que « La Déclaration de Performance Obligatoire » de cet équipement sont disponibles dans la fiche produit du DFR TYXAL+ sur notre site internet www.deltadore.com. Matériel fabriqué par SHD BP10809 sous la référence DOF79R.

Emplacements contre-indiqués:

Ne pas installer le détecteur :

• A moins de 1m des bouches de chauffage, de refroidissement ou d'aération. La fumée pourrait être éloignée ou diluée.
• Dans un endroit où la température risque de descendre sous 0°C ou monter au-dessus de +50°C; risque de mauvais fonctionnement du détecteur.
• Dans un local où il y a un risque de condensation. Les salles de bains et bunderies sont à proscrire.
• Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et générer des alarmes indésirables.
• Dans un endroit trop poussiéreux

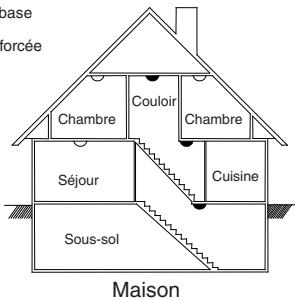

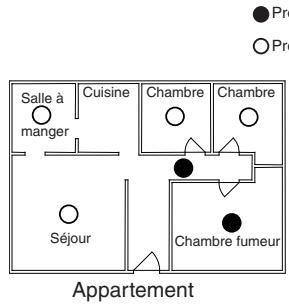

Emplacements recommandés:

Dans l'habitation :

• Pour une protection renforcée :
• Placez un détecteur dans chaque pièce, en évitant les emplacements contre indiqués.
• Pour une protection de base :
• Placez un détecteur à chaque étage.
• Placez un détector à proximité des zones de couchage (par exemple, dans le couloir conduisant aux chambres ; en cas de long couloir > 10m, placez 1 détector à chaque extrémité).
• Placez un détector dans chaque chambre à coucher occupée par un fumeur.

Dans la pièce :

• Le détecteur doit être fixé, de préférence, au plafond et au centre de la pièce. Sinon, fixez-le à plus de 20 cm de tout obstacle (mur, cloison, poutre,...) et à plus de 60 cm de tout angle de la pièce.
• En cas d'impossibilité, fixez le détecteur sur le mur à une distance comprise entre 15 et 25 cm du plafond.
• En cas de plafond à forte inclinaison, fixez le détecteur à un emplacement compris entre 20 et 90 cm de la verticale passant par le point le plus haut.

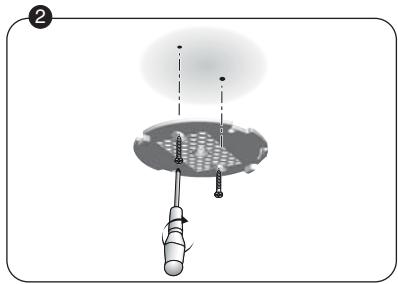

3. Fixation

• Séparez les 2 parties du boîtier.

Tracez et percez les trous à l'emplacement prévu.

Fixez le socle avec la visserie adaptée au support.

4. Mise en service

Attention, pile 9V livrée à l'envers.

• Mettez la pile 9V en place, en respectant le sens.

Enlevez le feuillard sur la pile 3V.

Remontez le détecteur sur son socle.

5. Fonctionnement avec un système d'alarme

• Association avec un système d'alarme
• Choix du mode de déclenchement Test

Voir notice d'installation système

6. Associer des fonctions domestiques

• Association avec un récepteur volet roulant
• Association avec un moteur volet roulant Rollia

Voir notice d'installation système

Association avec la sirène

• Mettez la sirène en attente d'association (voir sa notice). Appuyez 5 secondes sur la touche T2 jusqu'à ce que le voyant rouge s'allume fixe.

Appuyez 5 secondes sur le détecteur de fumée.

La sirène émet un Bip pour confirmer l'association. Appuyez brièvement sur la touche T2 pour sortir du mode d'association.

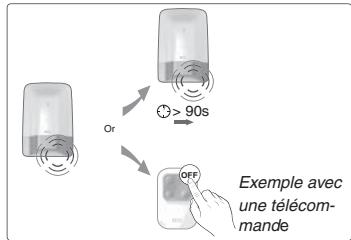

Fonctionnement

Alarme incendie

8. Changement de la pile

Le détecteur émet un bip et le voyant s'allume toutes les 40 secondes, les

Ne pas utiliser de pile rechargeable.

9. Garantie 5 ans

DELTA DORE garantit 5 ans à l'acheteur le détecteur (hormis la pile) contre tout vice de fabrication à partir de sa date d'achat. La responsabilité de DELTA DORE, pour cette garantie, se limite à réparer ou à remplacer le détecteur. L'acheteur devra expédier le détecteur accompagné de la preuve de la date d'achat, frais de port aller-retour à la charge de l'acheteur à l'adresse suivante :

DELTA DORE

Le vieux chene

35270 BONNEMAIN

Assistance téléphonique au consommateur:

N° Audiotel 0892682070

0,34 € TTC / MN

Cette garantie ne s'appliquera pas à un détecteur endommagé, modifié, mal utilisé ou mal entretenu.

Ce manuel d'utilisation est à conserver par l'acheteur pendant toute la durée de vie du détecteur.
