Type de produit	Détecteur de fumée
Marque	Delta Dore
Modèle	6412206
Dimensions	Ø120 x 55 mm
Poids (avec pile)	220 g
Alimentation	1 pile alcaline 9 Vdc type 6LR61
Autonomie de la pile	1 an (selon norme NF DAAF)
Tension de signalisation pile basse	6,7 V ± 0,1 V
Fréquences radio	434 MHz - 868 MHz (EN 300 220)
Portée radio en champ libre	200 à 300 mètres
Température de fonctionnement	0 °C à +55 °C
Normes	EN 14604, R&TTE 1999/5/CE
Certification	0333 - CPD - 292230
Installation recommandée	Au plafond, à plus de 20 cm des obstacles ; sinon sur mur entre 15 et 25 cm du plafond
Fonctions principales	Détection de fumée, alarme sonore, liaison à une centrale
Entretien	Nettoyage des fentes avec aspirateur et brosse douce une fois par an ; extérieur avec chiffon humide
Remplacement de la pile	Une fois par an ; pile 9 V type 6LR61 ; respecter la polarité
Durée de vie du détecteur	5 ans (recommandé)
Test mensuel	Appuyer sur le bouton TEST pendant 10 secondes jusqu'au déclenchement de l'alarme
Précautions	Ne pas utiliser de pile rechargeable ; ne pas peindre le détecteur ; ne pas installer dans les salles de bain, buanderies ou zones graisseuses

FOIRE AUX QUESTIONS - 6412206 DELTA DORE

Comment installer le détecteur de fumée Delta Dore 6412206 ?

Retirez le détecteur de son socle, percez et fixez le socle au plafond ou au mur avec les vis et chevilles fournies. Insérez une pile 9V (type 6LR61), puis verrouillez le détecteur sur le socle en tournant dans le sens horaire. Suivez les étapes de la notice pour l'associer à votre centrale.

Comment remplacer la pile du détecteur ?

Lorsque le détecteur émet un bip toutes les minutes, la pile est faible. Retirez le détecteur du socle, changez la pile 9V en respectant la polarité, remettez en place et testez. Remplacez la pile une fois par an et n'utilisez jamais de pile rechargeable.

Quand et comment tester le détecteur ?

Testez le détecteur une fois par mois, après chaque changement de pile et avant une absence prolongée. Maintenez enfoncé le bouton TEST : après environ 10 secondes, l'alarme sonore se déclenche. Relâchez le bouton pour l'arrêter. Restez à distance pour protéger vos oreilles.

Que faire si le détecteur émet des bips ?

Un bip toutes les minutes indique une pile faible. Remplacez la pile 9V. Si le bip persiste, vérifiez l'installation ou nettoyez le détecteur. Consultez la notice pour plus de détails.

Quelle est la durée de vie du détecteur de fumée ?

Il est recommandé de remplacer le détecteur tous les 5 ans pour garantir son efficacité. Un entretien régulier (nettoyage annuel, test mensuel) est également nécessaire.

Où ne pas installer le détecteur ?

N'installez pas le détecteur à moins de 1 m des bouches de chauffage ou d'aération, dans des endroits où la température dépasse +50°C ou descend sous 0°C, dans des zones de forte condensation (salle de bain, buanderie) ou graisseuses (cuisine, chaufferie).

Comment nettoyer le détecteur de fumée ?

Une fois par an, après avoir retiré le détecteur, nettoyez les fentes latérales avec un aspirateur muni d'une brosse douce. Nettoyez l'extérieur du capot avec un chiffon humide. Un entretien plus fréquent est nécessaire si le détecteur est dans un endroit sale.

Que faire en cas d'alarme ?

L'alarme se déclenche en cas de détection de fumée. La centrale émet des bips de mise en garde pendant 45 secondes. Si un transmetteur téléphonique est connecté, il appelle les numéros enregistrés. Évacuez les lieux et appelez les secours si nécessaire.

Puis-je utiliser une pile rechargeable ?

Non, n'utilisez jamais de pile rechargeable. Utilisez uniquement une pile alcaline 9V de type 6LR61. Les piles rechargeables peuvent ne pas fournir la tension adéquate et compromettre le fonctionnement du détecteur.

Le détecteur 6412206 est-il compatible avec ma centrale ?

Ce détecteur est conçu pour être associé à une centrale Delta Dore compatible. Suivez la procédure d'ajout dans la notice : mettez la centrale en mode maintenance, puis en mode ajout de produits, et appuyez sur le bouton TEST du détecteur jusqu'à confirmation sonore.

MODE D'EMPLOI 6412206 DELTA DORE

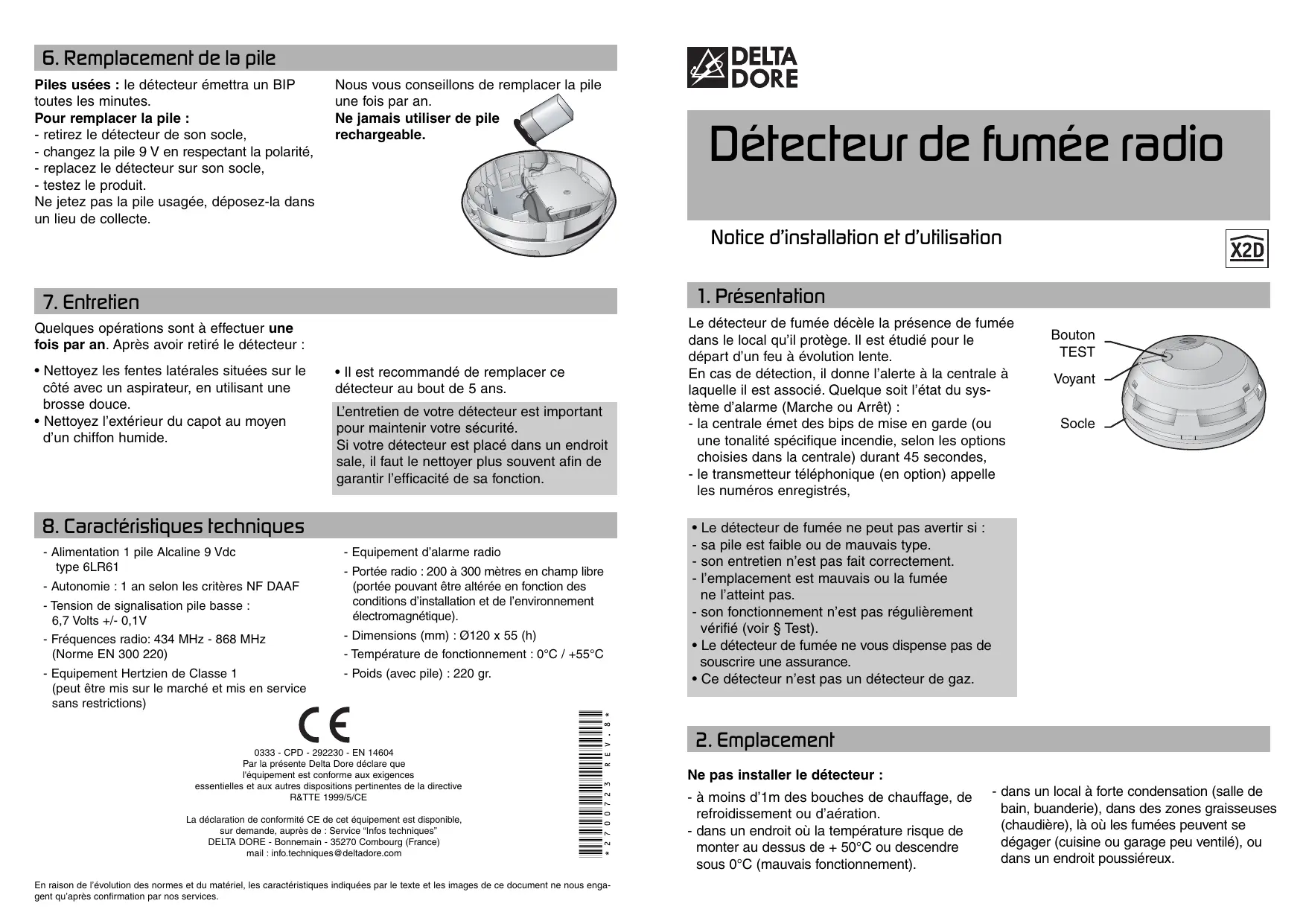

6. Remplacement de la pile

Piles usées : le détecteur émettra un BIP toutes les minutes.

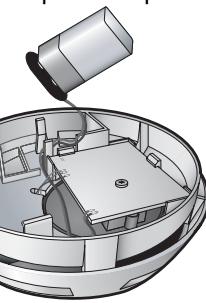

Pour remplacer la pile :

• Retirez le détecteur de son socle,
• changez la pile 9 V en respectant la polarité,
• remplacez le détecteur sur son socle,
• testez le produit.

Ne jetez pas la pile usagée, déposez-la dans un lieu de collecte.

Nous vous conseillons de remplacer la pile une fois par an.

Ne jamais utiliser de pile rechargeable.

7. Entretien

Quelques opérations sont à effectuer une fois par an. APRÈS avoir retiré le détector :

• Nettoyez les fentes latérales situées sur le côté avec un aspirateur, en utilisant une brosse douce.
• Nettoyez l'extérieur du capot au moyen d'un chiffon humide.
• Il est recommandé de remplacer ce détector au bout de 5 ans.

L'entretien de votre détecteur est important pour maintenir votre sécurité.

Si votre détecteur est placé dans un endroit sale, il faut le nettoyer plus souvent afin de garantir l'efficacité de sa fonction.

8. Caractéristiques techniques

• Alimentation : 1 pile Alcaline 9 Vdc type 6LR61
• Autonomie : 1 an selon les critères NF DAAF
• Tension de signalisation pile basse : 6,7 Volts +/- 0,1V
• Fréquences radio: 434 MHz - 868 MHz (Norme EN 300 220)
• Equipement Hertzien de Classe 1 (peut être mis sur le marché et mis en service sans restrictions)
• Equipement d'alarme radio
• Portée radio : 200 à 300 mètres en champ libre (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique).
• Dimensions (mm) : Ø120 x 55 (h)
• Température de fonctionnement: 0°C / +55°C
• Poids (avec pile) : 220 gr.

0333 - CPD - 292230 - EN 14604

Par la présente Delta Dore déclare que

l'équipement est conforme aux exigences

essentielles et aux autres dispositions pertinentes de la directive

R&TTE 1999/5/CE

La déclaration de conformité CE de cet équipement est disponible,

sur demande, auprès de : Service Infostechniques

DELTA DORE - Bonne main - 35270 Combourg (France)

mail: [e-mail]

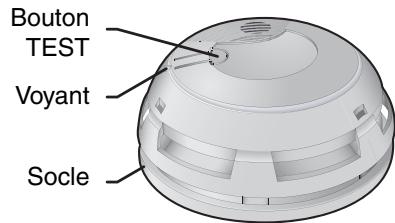

1. Présentation

Le détecteur de fumée décèle la présence de fumée dans le local qu'il protège. Il est étudié pour le départ d'un feu à évolution lente.

En cas de détection, il donne l'alerte à la centrale à laquelle il est associé. Quelle que soit l'état du système d'alarme (Marche ou Arrêt):

• la centrale émet des bips de mise en garde (ou une tonalité spécifique incendie, selon les options choisies dans la centrale) durant 45 secondes,
• le transmetteur téléphonique (en option) appelle les numéros enregistrés,

• Le détecteur de fumée ne peut pas avertir si :
• sa pile est faible ou de mauvais type.
• son entretien n'est pas fait correctement.
• L'emplacement est mauvais ou la fumée ne l'atteint pas.
• son fonctionnement n'est pas régulièrement vérifié (voir § Test).
• Le détecteur de fumée ne vous dispense pas de souscrire une assurance.
• Ce détecteur n'est pas un détecteur de gaz.

Ne pas installer le détecteur :

• à moins de 1 m des bouches de chauffage, de refroidissement ou d'aération.
• dans un endroit où la température risque de monter au-dessus de +50°C ou descendre sous 0°C (mauvais fonctionnement).
• dans un local à forte condensation (salle de bain, buanderie), dans des zones graisseuses (chaudiè

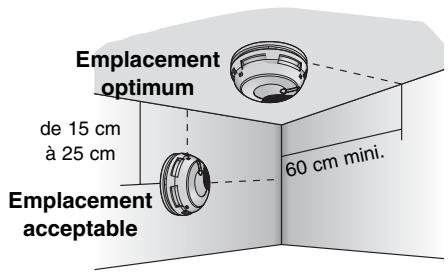

Le détecteur doit être fixé, de préférence, au plafond, au centre de la pièce, sinon :

• à plus de 20 cm de tout obstacle (mur, cloison, poutre...,)

En cas d'impossibilité, fixer le détecteur sur le mur à une distance comprise entre 15 et 25 cm du plafond.

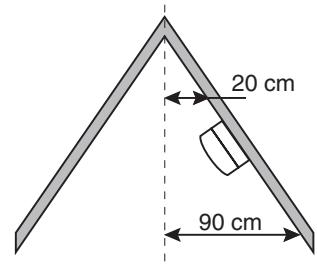

En cas de plafond à forte inclinaison, installez votre détecteur dans la sous-pente à un emplacement compris entre 20 et 90 cm de la verticale passant par le point le plus haut.

Cas des mobil-homes :

• Pour les mobil-homes récents conçus avec une bonne isolation thermique, installez le détecteur au plafond.
• Pour les mobil-homes mal isolés, installez le détecteur au mur.

3. Installation

• Retirez le détecteur de son socle en le tournant dans le sens inverse des aiguilles d'une montre.
• Percez à l'emplacement prévu, puis fixez le socle en utilisant les 2 vis de fixation et chevilles fournies (Ø 5 mm).
• Installez la pile 9 Volts type 6LR61 (voir § Remplacement de la pile).
• Verrouillez le détecteur sur son socle en le tournant dans le sens des aiguilles d'une montre.

Le détecteur est muni d'un dispositif de sécurité empêchant le verrouillage sans la pile.

Étape 1 : passez la centrale en mode maintenance

Appuyez simultanément sur les touches ON et OFF (environ 5 secondes) d'une télécommande reconnue par la centrale, jusqu'à ce que la centrale émette un bip. Ouvrez la trappe de la centrale.

Étape 2 : Passez la centrale en mode AJOUT de produits

Appuyez sur la touche ON de la télécommande jusqu'à ce que la centrale émette un bip. Le voyant jaune de la centrale s'allume en permanence.

Appuyez sur le bouton "Test" du détecteur, jusqu'à ce que la centrale émette un bip.

Étape 4: quittez le mode AJOUT de produits

Appuyez sur la touche OFF de la télécommande. La centrale émet un BIP et son voyant jaune clignote.

5. Test

En fonctionnement normal, le détecteur émet un clignotement rouge, 1 fois par minute. Vous devez tester le fonctionnement du détecteur :

• une fois par mois,
• après chaque changement de pile,
• avant chaque absence prolongée.

Pour tester le détecteur :

• Maintenez appuyé le bouton "TEST" situé sur le capot. Le voyant clignote,
• Après une dizaine de secondes, l'alarme émet un son aigu.
• Le relâchement du bouton entraîne l'arrêt immédiat de l'alarme.

BIP

Tenez-vous à une distance raisonnable du détecteur pour vous protéger du son très puissant. - Ne tentez pas de provoquer une alarme par d'autres moyens (briquet, cigarettes...), vous pourriez endommager le détecteur.
