MANUALE UTENTE DETEC FUM DFR TYXAL DELTA DORE

Guida di installazione

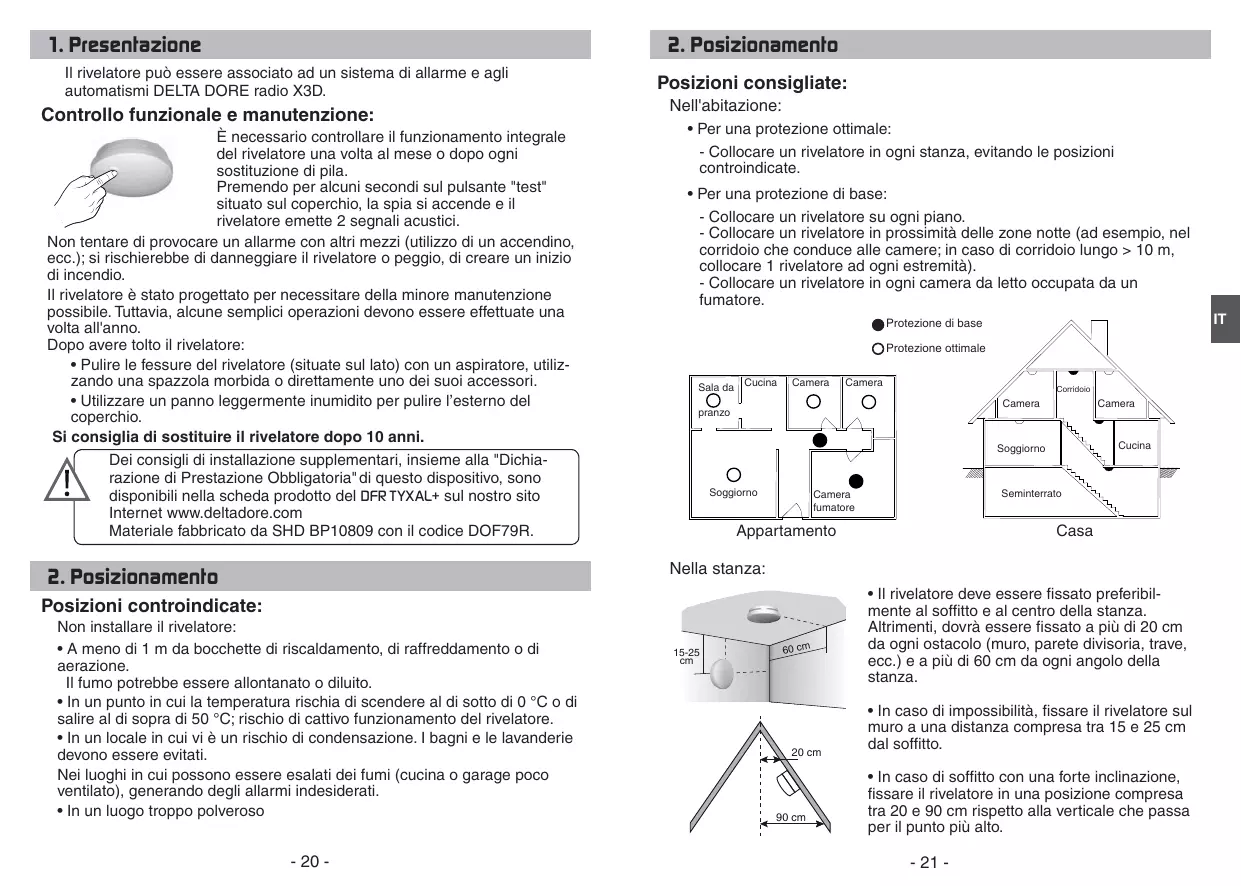

Il rivelatore può essere associato ad un sistema di allarme e agli automatismi DELTA DORE radio X3D. Controllo funzionale e manutenzione: È necessario controllare il funzionamento integrale del rivelatore una volta al mese o dopo ogni sostituzione di pila. Premendo per alcuni secondi sul pulsante "test" situato sul coperchio, la spia si accende e il rivelatore emette 2 segnali acustici. Non tentare di provocare un allarme con altri mezzi (utilizzo di un accendino, ecc.); si rischierebbe di danneggiare il rivelatore o peggio, di creare un inizio di incendio. Il rivelatore è stato progettato per necessitare della minore manutenzione possibile. Tuttavia, alcune semplici operazioni devono essere effettuate una volta all'anno. Dopo avere tolto il rivelatore:

• Pulire le fessure del rivelatore (situate sul lato) con un aspiratore, utilizzando una spazzola morbida o direttamente uno dei suoi accessori.
• Utilizzare un panno leggermente inumidito per pulire l’esterno del coperchio. Si consiglia di sostituire il rivelatore dopo 10 anni. Dei consigli di installazione supplementari, insieme alla "Dichiarazione di Prestazione Obbligatoria" di questo dispositivo, sono disponibili nella scheda prodotto del DFR TYXAL+ sul nostro sito Internet www.deltadore.com Materiale fabbricato da SHD BP10809 con il codice DOF79R. Posizioni consigliate: Nell'abitazione:
• Per una protezione ottimale: - Collocare un rivelatore in ogni stanza, evitando le posizioni controindicate.
• Per una protezione di base: - Collocare un rivelatore su ogni piano. - Collocare un rivelatore in prossimità delle zone notte (ad esempio, nel corridoio che conduce alle camere; in caso di corridoio lungo > 10 m, collocare 1 rivelatore ad ogni estremità). - Collocare un rivelatore in ogni camera da letto occupata da un fumatore.

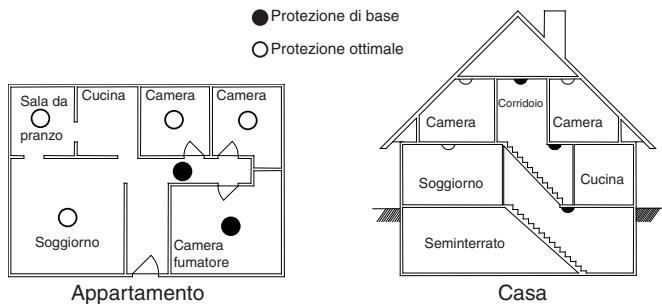

Protezione di base Protezione ottimale Sala da Cucina Camera Camera Corridoio Camera pranzo Camera Cucina Soggiorno Soggiorno Seminterrato Camera fumatore Appartamento Casa Nella stanza:

Posizioni controindicate: Non installare il rivelatore:

• A meno di 1 m da bocchette di riscaldamento, di raffreddamento o di aerazione. Il fumo potrebbe essere allontanato o diluito.
• In un punto in cui la temperatura rischia di scendere al di sotto di 0 °C o di salire al di sopra di 50 °C; rischio di cattivo funzionamento del rivelatore.
• In un locale in cui vi è un rischio di condensazione. I bagni e le lavanderie devono essere evitati. Nei luoghi in cui possono essere esalati dei fumi (cucina o garage poco ventilato), generando degli allarmi indesiderati.
• In un luogo troppo polveroso

• Il rivelatore deve essere fissato preferibilmente al soffitto e al centro della stanza. Altrimenti, dovrà essere fissato a più di 20 cm da ogni ostacolo (muro, parete divisoria, trave, ecc.) e a più di 60 cm da ogni angolo della stanza.
• In caso di impossibilità, fissare il rivelatore sul muro a una distanza compresa tra 15 e 25 cm dal soffitto.
• In caso di soffitto con una forte inclinazione, fissare il rivelatore in una posizione compresa tra 20 e 90 cm rispetto alla verticale che passa per il punto più alto.

5. Funzionamento con un sistema di allarme

• Associazione con un sistema di allarme
• Scelta della modalità di attivazione
• Test Vedere la guida di installazione del sistema

6. Associare delle funzioni domotiche

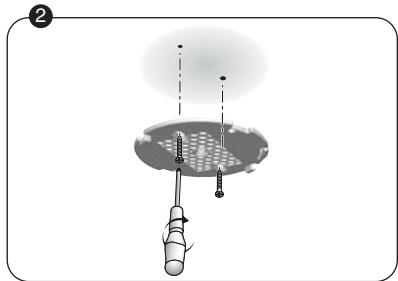

Ë Tracciare e effettuare i fori nella posizione prevista. Fissare la base usando viti adatte al supporto. Ê Separare le 2 parti della scatola.

4. Messa in funzione

• Associazione con un ricevitore di tapparella
• Associazione con un motore di tapparella Rollia Vedere la guida di installazione del sistema

7. Funzionamento in modalità autonoma (senza centrale)

Ê Attenzione, pila 9V inserita al contrario. Ë Posizionare la pila 9V, rispettando il senso corretto. Togliere la linguetta dalla pila 3V.

Ì Rimontare il rivelatore sulla sua base. > 5s Ê Disporre la sirena in attesa di associazione (vedere la guida relativa). Premere per 5 secondi il tasto T2 fino a quando la spia rossa si accende fissa. > 5s Ë Premere per 5 secondi sul rivelatore di fumo.

Ì La sirena emette un segnale acustico per confermare l'associazione. Premere brevemente il tasto T2 per uscire dalla modalità di associazione.

7. Funzionamento in modalità autonoma (senza centrale)

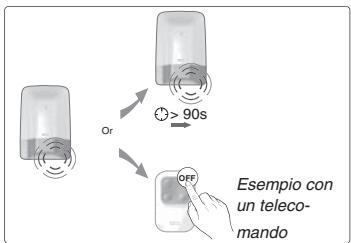

con una sirena Si Tyxal+ Funzionamento > 90s Allarme incendio

OFF Esempio con un telecomando

8. Sostituzione della pila

Il rivelatore emette un segnale acustico e la spia si accende ogni 40 secondi, la pila è esaurita.

Non utilizzare pile ricaricabili.
