HIFIMR4 - Enceinte audio EDIFIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte audio de monitoring
Marque	EDIFIER
Modèle	HIFIMR4
Dimensions enceinte active	140 x 228 x 197,5 mm
Dimensions enceinte passive	140 x 228 x 184 mm
Poids total net	4,5 kg
Puissance de sortie	21 W + 21 W
Réponse en fréquence	60 Hz – 20 kHz
Rapport signal/bruit	≥ 85 dBA
Distorsion harmonique	≤ 0,2 %
Unité d'aigus	1 pouce (25 mm)
Unité de basses	4 pouces (100 mm)
Entrées audio	1 x TRS symétrique (6,35 mm), 1 x RCA asymétrique, 1 x AUX asymétrique (3,5 mm)
Sortie casque	Oui, prise 3,5 mm sur panneau avant
Réglages d'égalisation	Graves (±6 dB à 100 Hz), Aigus (±6 dB à 10 kHz)
Contrôle	Cadran multifonction : volume, modes (Moniteur/Musique), mise sous/hors tension
Indicateurs lumineux	Rouge (mode Moniteur), Vert (mode Musique)
Alimentation	Secteur, adaptateur inclus (câble d'alimentation)
Classe de sécurité	Classe II (double isolation, pas de mise à la terre nécessaire)
Utilisation	Intérieur uniquement
Nettoyage	Éteindre et débrancher, utiliser un chiffon sec ; pas de produits chimiques
Réparations	Confier à un personnel agréé ; ne pas ouvrir
Contenu de la boîte	Haut-parleur actif, haut-parleur passif, câble de liaison, câble RCA-3,5 mm, câble 3,5 mm-3,5 mm, manuel

FOIRE AUX QUESTIONS - HIFIMR4 EDIFIER

Comment brancher l'enceinte EDIFIER HIFIMR4 ?

Connectez d'abord le haut-parleur passif au haut-parleur actif à l'aide du câble fourni. Branchez l'alimentation secteur sur le haut-parleur actif, puis reliez votre source audio à l'une des entrées (TRS, RCA ou AUX). Tournez le cadran volume au minimum avant de brancher.

Que faire s'il n'y a pas de son ?

Vérifiez d'abord que l'enceinte est allumée (maintenez le cadran enfoncé). Augmentez le volume. Assurez-vous que les câbles audio sont correctement branchés et que la source audio émet un signal. Si rien ne fonctionne, essayez une autre entrée.

Pourquoi y a-t-il un bruit de fond ?

Les enceintes EDIFIER ont un faible bruit propre. Débranchez les câbles audio et montez le volume : si vous n'entendez rien à 1 mètre, l'enceinte est normale. Le bruit vient probablement de votre source audio.

Comment régler l'égaliseur ?

La face avant dispose de deux potentiomètres : BASS pour les graves (réglage ±6 dB à 100 Hz) et TREBLE pour les aigus (réglage ±6 dB à 10 kHz). Tournez-les selon vos préférences.

Puis-je utiliser un casque avec cette enceinte ?

Oui, branchez votre casque sur la prise sortie casque () à l'avant de l'enceinte active. Les haut-parleurs seront alors coupés. Le volume se règle avec le cadran multifonction.

Quelle est la différence entre les modes Moniteur et Musique ?

Le mode Moniteur offre une réponse plate pour un son neutre (idéal pour le mixage). Le mode Musique apporte une courbe plus agréable pour l'écoute courante. Pour changer, appuyez brièvement sur le cadran multifonction.

Comment nettoyer l'enceinte ?

Éteignez et débranchez l'enceinte. Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, d'essence ou de produits chimiques. Évitez de faire pénétrer de l'humidité dans les ouvertures.

Puis-je utiliser cette enceinte à l'extérieur ?

Non, l'enceinte est conçue pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes (0-35°C).

Quels câbles sont inclus dans la boîte ?

La boîte contient : un câble de liaison entre enceintes, un câble RCA-3,5 mm, un câble 3,5 mm-3,5 mm et un câble d'alimentation. Les câbles supplémentaires (TRS, etc.) sont à acheter séparément.

Comment obtenir une assistance ou une réparation ?

Pour toute réparation, contactez un centre agréé. N'ouvrez jamais l'enceinte vous-même. Pour l'assistance, visitez www.edifier.com et sélectionnez votre pays, ou écrivez à [e-mail] (pour l'Amérique du Nord).

MODE D'EMPLOI HIFIMR4 EDIFIER

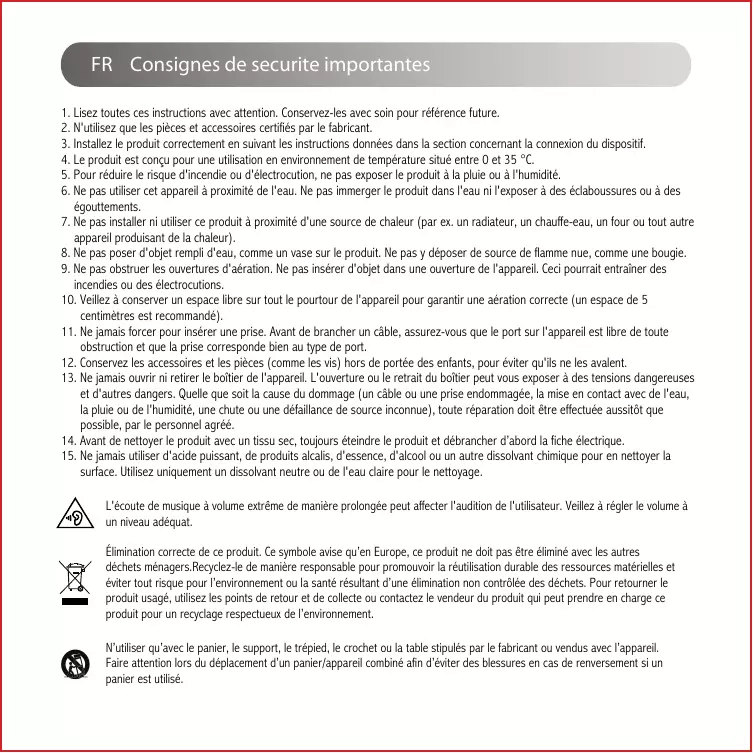

Consignes de sécurité importantes

1. Lisez toutes ces instructions avec attention. Conservez-les avec soin pour référence future.
2. N'utilisez que les pièces et accessoires certifiés par le fabricant.
3. Installez le produit correctement en suivant les instructions données dans la section concernant la connexion du dispositif.
4. Le produit est conçu pour une utilisation en environnement de température situé entre 0 et 35°C.
5. Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le produit à la pluie ou à l'humidité.
6. Ne pas utiliser cet article à proximité de l'eau. Ne pas immerger le produit dans l'eau ni l'exposer à des éclaboussures ou à des écoulements.
7. Ne pas installer ni utiliser ce produit à proximité d'une source de chaleur (par ex. un radiateur, un chauffe-eau, un four ou tout autre appareil produisant de la chaleur).
8. Ne pas poser d'objet rempli d'eau, comme un vase, sur le produit. Ne pas y déposer de source de flamme nue, comme une bougie.
9. Ne pas obstruer les ouvertures d'aération. Ne pas insérer d'objet dans une ouverture de l'appareil. Ceci pourrait entraîner des incendies ou des électrocutions.
10. Veillez à conserver un espace libre sur tout le pourtour de l'appareil pour garantir une aération correcte (un espace de 5 centimètres est recommandé).
11. Ne jamais forcer pour insérer une prise. Avant de brancher un câble, assurez-vous que le port sur l'appareil est libre de toute obstruction et que la prise correspond bien au type de port.
12. Conservez les accessoires et les pièces (comme les vis) hors de portée des enfants, pour éviter qu'ils ne les avalent.
13. Ne jamais ouvrir ni retirer le boîtier de l'appareil. L'ouverture ou le retrait du boîtier peut vous exposer à des tensions dangereuses et à d'autres dangers. Quelle que soit la cause du dommage (un câble ou une prise endommagée, la mise en contact avec de l'eau, la pluie ou de l'humidité, une chute ou une défaillance de source inconnue), toute réparation doit être effectuée, aussitôt que possible, par le personnel agréé.
14. Avant de nettoyer le produit avec un tissu sec, éteignez toujours le produit et débranchez d'abord la fiche électrique.
15. Ne jamais utiliser d'acide puissant, de produits alcalins, d'essence, d'alcool ou un autre dissolvant chimique pour nettoyer la surface. Utilisez uniquement un détergent neutre ou de l'eau claire pour le nettoyage.

L'écoute de musique à volume extrême de manière prolongée peut affecter l'audition de l'utilisateur. Veillez à régler le volume à un niveau adéquat.

Élimination correcte de ce produit. Ce symbole avise qu'en Europe, ce produit ne doit pas être éliminé avec les autres déchets ménagers. Recyclez-le de manière responsable pour promouvoir la réutilisation durable des ressources matérielles et éviter tout risque pour l'environnement ou la santé résultant d'une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les points de retour et de collecte ou contactez le vendeur du produit qui peut prendre en charge ce produit pour un recyclage respectueux de l'environnement.

N'utiliser qu'avec le panier, le support, le trépied, le crochet ou la table stipulés par le fabricant ou vendus avec l'appareil. Faites attention lors du déplacement d'un panier/appareil combiné afin d'éviter des blessures en cas de renversement si un panier est utilisé.

Consignes de sécurité importantes

Avertissement sur l'alimentation électrique :

1. Placez le produit à proximité de la prise électrique pour une utilisation facile.
2. Avant utilisation, assurez-vous que le voltage délivré par la prise murale soit bien compatible avec le produit. Vous pouvez consulter les informations de voltage sur l'étiquette présente sur le produit.
3. Pour des raisons de sécurité, débranchez l'appareil pendant les orages ou lors des périodes d'inutilisation prolongées.
4. L'alimentation peut chauffer en cours d'utilisation normale. Veillez à ce que le lieu d'utilisation soit correctement ventilé et surveillez le produit.
5. Étiquettes d'avertissement apposées sur le boîtier ou au-dessous du produit ou de l'adaptateur secteur.

Ce symbole indique à l'utilisateur la présence de voltage dangereux non isolé à l'intérieur de l'appareil, qui pourrait être suffisant pour constituer un risque d'électrocution.

Ce symbole est présent pour indiquer que le produit ne doit pas être ouvert et qu'il ne contient aucun composant remplaçable par l'utilisateur. En cas de besoin de réparation, apportez le produit au centre de service agréé.

Ce symbole indique que le produit doit être utilisé uniquement en intérieur.

Ce symbole indique que le produit est de CLASSE II, autrement dit à double isolation électrique et qu'il ne nécessite donc pas de mise à la terre.

Lors de l'utilisation d'une prise au RÉSEAU ÉLECTRIQUE ou d'un coupleur comme dispositif de déconnexion, ce dernier sera maintenu opérationnel.

Contenu de la boîte

Haut-parleur passif (gauche)

Haut-parleur actif (droite)

Câble de raccordement de haut-parleur

Câble audio RCA-3,5 mm

Câble audio 3,5 mm - 3,5 mm

Manuel d'utilisateur

Remarque : Les images utilisées servent de référence uniquement et peuvent ne pas correspondre au produit.

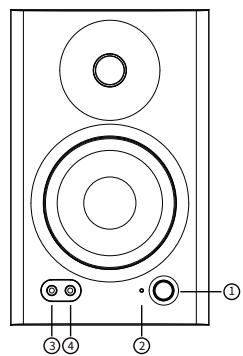

1. Cadran multifonction : Rotation : contrôle du volume ; Appuyez : changement des effets sonores (Moniteur/Musique) ; Maintenir enfoncé : allumer/éteindre
2. Indicateur : Rouge : mode moniteur ; Vert : mode musique
3. Entrée asymétrique AUX ; 4. Sortie casque

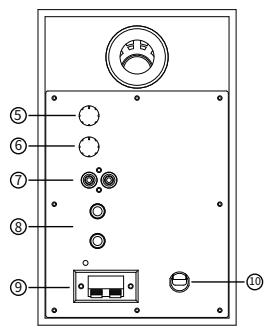

4. Écréteur basse fréquence (ajustez les fréquences autour de 100 Hz de ±6 dB.)
5. Écréteur haute fréquence (ajustez les fréquences autour de 10 kHz de ±6 dB.)
6. Entrée asymétrique RCA
7. Entrée symétrique TRS
8. Connexion à l'haut-parleur passif (gauche)
9. Câble d'alimentation
10. Connexion à l'haut-parleur actif (droite)

Connexions

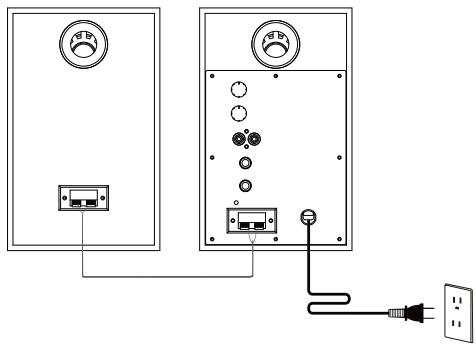

1. Connexion de base

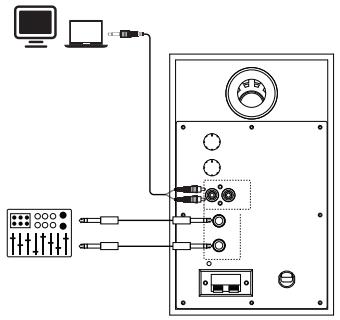

1. Connexion aux sources audio

Entrées audio

L'EDIFIER MR4 vous offre trois méthodes d'entrée différentes, et les trois entrées peuvent être utilisées en parallèle.

1. Entrée symétrique TRS

L'entrée symétrique TRS est un port symétrique à trois conducteurs de 6,35 mm (1/4 de pouce) pour la connexion à des périphériques audio avec une sortie symétrique de 6,35 mm (niveau d'entrée nominal : +4 dBu), tels que des interfaces audio, des mixeurs, des périphériques de production audio, etc.

2. Entrée asymétrique RCA

Le port asymétrique RCA est utilisé pour la connexion à des périphériques audio avec sortie asymétrique (niveau d'entrée nominal : -10 dBV), tels qu'un lecteur de musique personnel, un ordinateur de bureau, un lecteur de CD, etc.

3. Entrée asymétrique AUX

Le port AUX est un port d'entrée asymétrique de 3,5 mm utilisé pour la connexion à des ordinateurs, des téléphones mobiles, des tablettes, etc.

Remarque :

Tournez le cadran multifonction dans le sens antihoraire au niveau de volume le plus bas avant les connexions.

Sortie audio

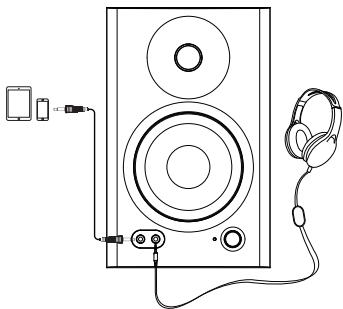

Sortie casque

Insérez la prise casque dans le port « 🅦 » sur le panneau avant du haut-parleur actif, puis le haut-parleur sera coupé et le son passera dans le casque.

Remarque :

Vous pouvez contrôler le volume du casque avec le cadran multifonction.

Sensibilité d'entrée:	Entrée symétrique TRS: +4dBu
	Entrée asymétrique AUX/RCA: -10dBV
Puisance de sortie:	21W+21W
Réponse en fréquence:	60Hz-20KHz
Rapport signal bruit	≥ 85dBA
Distorsion	≤ 0,2%
Unité des aigus:	1 pouce
Unité des basses:	4 pouces
Dimension du haut-parleur actif:	140 x 228 x 197,5 mm
Dimension du haut-parleur passif:	140 x 228 x 184 mm
Poids de produit (net):	4,5 Kg
Entrées audio:	Entrée symétrique TRS, Entrée asymétrique RCA, Entrée asymétrique AUX

Pas de son

• Vérifiez que le haut-parleur est allumé.
• Essayez de monter le volume en utilisant le réglage de volume principal.
• Vérifiez que les câbles audio sont bien connectés et que l'entrée est correctement réglée sur les haut-parleurs.
• Vérifiez s'il y a une sortie de signal provenant de la source audio.

Possible de démarrer le MR4

• Vérifiez si l'alimentation principale est connectée ou si la prise secteur est active.

Bruit provenant des haut-parleurs

• Les haut-parleurs d'EDIFIER émettent peu de bruit, tandis que le bruit de fond de certains dispositifs audio est trop élevé. Veuillez débrancher les câbles audio et augmenter le volume. Si vous ne pouvez pas entendre les haut-parleurs en vous tenant à 1 mètre d'eux, alors il y a un problème avec ce produit.

Pour en savoir plus sur EDIFIER, visitez www.edifier.com

Pour des demandes relatives à la garantie d'EDIFIER, visitez la page pour votre pays sur www.edifier.com et lisez la section intitulée Modalités de garantie.

États-Unis et Canada : [e-mail]

Amérique du Sud : Visitez www.edifier.com (anglais) ou www.edifierra.com (espagnol/portugais) pour les coordonnées locales.

@Edifierglobal

@EdifierGLOBAL

@EdifierGLOBAL

Modèle : EDF100024

Edifier International Limited

P.O. Box 6264

© 2021 Edifier International Limited. Tous droits réservés.

Imprimé en Chine

AVIS :

Pour les besoins du progrès technique et la mise à niveau du système, les informations contenues dans ce document peuvent être sujettes à des changements à tout moment sans préavis.

Les produits d'EDIFIER seront modifiés pour certaines applications. Les photos, illustrations et spécifications montrées ici peuvent être légèrement différentes du produit réel. Si une différence est constatée, le produit réel prévaut.
