BEDIENUNGSANLEITUNG HIFIMR4 EDIFIER

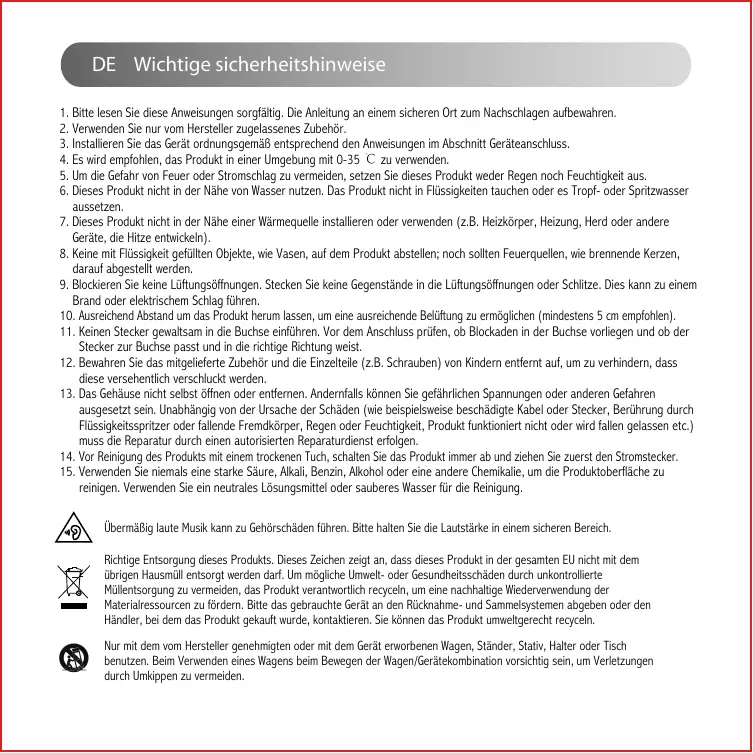

DE Wichtige sicherheitshinweise

1.itte lesen Sie these Anweisungen sorgfaltig.Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehor.
3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35 C zu verwenden.
5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie these Produkt ander Regen noch Feuchtigkeit aus.
6. Dieses Produkt nicht in der Höhe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder Spritzwasser aussetzten.
7. Dieses Produkt nicht in der Höhe einer Wärmequelle installmenten oder verwenden (z.B. Heizkörper, Heizing, Herd oder andere Geräte, die Hitze entwickeln).
8. Keine mit Flüssigkeit gefälltten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollen den Feuerquellen, wie brennende Kerzen, darauf abgestellt werden.
9. Blockieren Sie keine Luftungsöffungen. Stecken Sie keine Gegenstände in die Luftungsöffungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.
10. Ausreichend Abstand um das Produkt herum halten, um eine ausreichende Belüfung zu erhögenden (mindestens 5 cm empfohlen).
11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prufen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passst und in die richtige Richtung weist.
12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfern auf, um zu verhindern, dass diese versehentlich verschlucht werden.
13. Das Gehäuse nicht selbst offen oder entfern. Anderfalls können Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispellesweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt Funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.
14. Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab undziehen Sie zuerst den Stromstecker.
15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.

Übermäßig laute Musik kann zu Gehörsächten führen.itte halten Sie die Lautstärke in einem sicheren Bereich.

Richtige Entsorgung these Products. Dieses Zeichen zeigt an, dass these Product in der gesamten EU nicht mit dem übrigen Hausmull entsorgt werden darf. Um möglich Umwelt- oder Gesundheitsschaden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyclen, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern.itte das gebrachte Gerat an den Rücknahme- und Sammelsystemen abgeben oder den Handler, bei dem das Produkt gekauft wurde, Kontaktieren. Sie konnen das Produkt umweltgerecht recyclen.

Nur mit dem vom Hersteller genehmigten oder mit dem Gerat erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzten. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkuppen zu vermeiden.

Stromwarnung:

1. Platzieren Sie das Produkt zum einfen Einsatz in der Nähe der Steckdose.
2. Vor dem Gebrauch sicherten, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen.
3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdoseziehen.
4. Unter normalen Bedingungen kann sich das Netzeil erhitzen.itte sorgen Sie fur eine ausreichende Umgebungsbeluftung und lessen Sie Vorsicht walten.
5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzeil.

Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzstellen.

Dieises Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerleagen und weist daraufhin, dass es im Inneren keine durch den Benutzer ausaubscharbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum.

Dieses Symbol weist daraufhin, dass das Produkt nur fur den Innebereich geeignet ist.

Dieses Symbol weist daraufhin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelten isoliertes elektrisches Gerät, das keine Erdung erfordert.

Bei längerer Nichtbenutzung Netzsteckerziehen.

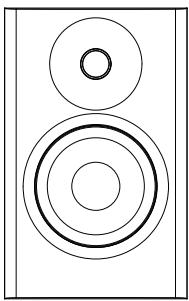

Passiver (linker) Lautsprecher

Aktiver (rechtter) Lautsprecher

Lautsprecher-Verbindungskabel

3,5-mm - RCA Audiokabel

3,5-mm-3,5-mm Audiokabel

Bedienungsanleitung

Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und konnen vom tatsächlichen Produkt abweichen.

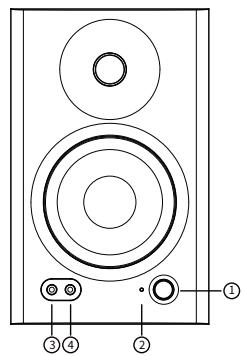

1. Multifunktorsrad
   Drehen: Lautstärkeregelung
   Drucken: Soundeffekte umschalten (Monitor/Musik)
   Gedrück halten: Ein-/Ausschalter
2. Anzeige
   Rot: Monitormodus
   Grün: Musikmodus
3. Unsymmetrischer AUX-Eingang
4. Kopfhorerausgang

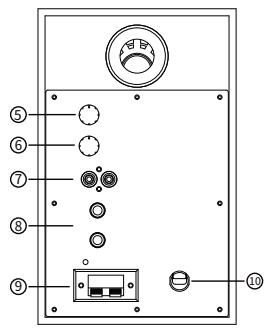

5. Niederfrequenz-Ubertrager (Frequenzen um 100Hz um ±6 dB anpassen.)
6. Hochfrequenz-Übertrager (Frequenzen über 10kHz um ±6 dB anpassen.)
7. Unsymmetrischer RCA-Eingang
8. Symmetrischer TRS-Eingang
9. Mit passivem (linken) Laufsprecher verbinden
10. Stromkabel
11. Mit aktivem (rechten) Laufsprecher verbinden

Anschlusse

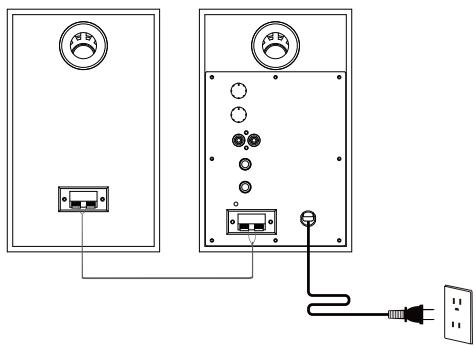

1. Grundverbindung

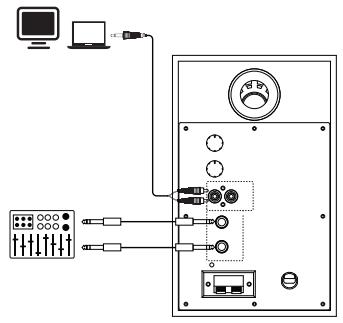

2. Mit Audioquellen verbinden

Audioeingange

EDIFIER MR4 betet Ihnen drei verschiedene Eingabemethoden, wobei die drei Einänge parallel verwendet werden konnen.

1. Symmetrischer TRS-Eingang

Symmetrischer TRS-Eingang bezieh sich auf einen 6,35mm (1/4 Zoll) dreistufen symmetrischen Anschluss zum Verbinden an Audiogeräte mit 6,35 mm symmetrischem Ausgang (nominaler Eingangsgpeg: +4 dBu), wie Audio-Interfaces, Mixer, Audio-Produktionsgeräte usw.

2. Unsymmetrischer RCA-Eingang

Der unsymmetrische RCA-Anschluss dient zum Anschluss von Audiogeräten mit unsymmetrischem Ausgang (nominaler Eingangspegel: -10dBV), wie z. B. persönliche Musikplayer, Desktop-Computer, CD-Player usw.

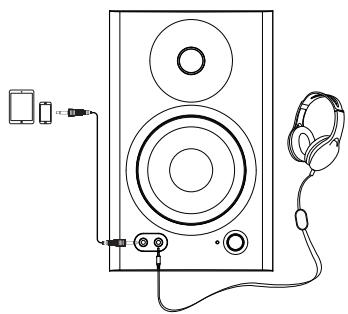

3. Unsymmetrischer AUX-Eingang

Der AUX-Anschluss ist ein unsymmetrischer 3,5-mm-Eingangsanschluss zum Anschluss an Computer, Mobiltelefone, Tablets usw.

Hinweis:

Drehen Sie das Multifunktionsrad vor dem Anschlieben gegen den Uhrzeigersinn auf die niedrigste Lautstärke.

Audioausgang

Kopfhorerausgang

Steen Sie die Kopfhörer in den Anschluss „ auf der Vorderseite des Aktivlautsprechers, wonach der Lautsprecher stummgeschaltet wird und der Kopfhörer Ton ausgibt.

Hinweis:

Sie konnen die Kopfhörerluststärke mit dem Multifunktionsrad regulieren.

Technische Daten

Eingangsempfindlichkeit: Symmetrischer TRS-Eingang: +4dBu

Unsymmetrischer AUX/RCA-Eingang: -10dBV

Leistung: 21W+21W

Frequenzgang: 60Hz-20KHz

Signal-Rausch-Verhältnis ≥85dBA

Verzerrung ≤slant 0,2%

Hochtoner: 1 Zoll

Tieftoner: 4 Zoll

Abmessungen des Aktiv-Lautsprecher: 140 × 228 × 197.5 ~mm

Abmessungen des Passiv-Lautsprecher: 140 × 228 × 184 ~mm

Produktgewicht (netto): 4,5 kg

Audioeingänge: Symmetrischer TRS-Eingang, Unsymmetrischer RCA-Eingang, Unsymmetrischer AUX-Eingang

Kein Ton

• Überprüfen Sie, ob der Laufsprecher EINGESCHALTET ist.
• Versuchen Sie entweder über den Master-Lautstärkeregler die Lautstärke zu erhöhen.
  Sorgen Sie damit, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautspechers korrekt eingestellt sind.
• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird.

Der MR4 lässt sich nicht einschalten

• Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist.

Aus den Laufsprechern wird ein Rauschen ausgesendet

• Laufsprecher von EDIFIER erzeugen ein geringes Rauschen, wenn das Grundrauschen eines der anderen Audiogeräte zu groß ist. Trennen Sie die Audiokabel und drehen Sie die Lautstärke auf. Sollte in einem Abstand von einem Meter zum Laufsprecher kein Gerausch zu vernehmen sein, dann liegt bei thisem Produkt kein Problem vor.

Um mehr über EDIFIER zu erfahren, besuchen Sieitte www.edifier.com

Bei Fragen zu Garantieleistungen unserer Produkte gehen Sieitte auf die entsprchende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach.

USA und Kanada: [e-mail]

Südamerika: Besuchen Sie für örtliche Kontaktinformationenitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch).

@Edifierglobal

@Editer_Global

@Editer_Global

Modell: EDF100024

Edifier International Limited

P.O.Box 6264

© 2021 Edifier International Limited. Alle Rechte vorbehalten.

Gedruckt in China

HINWEIS:

Aufgrund notwendiger technischer Verbesserungen und Systemaktualisierungen konnen die hierin enthaltenen Informationen jederzeit und ohne vorherige Ankündigung geändert werden. Produkte von EDIFIER werden für verschiedene Anwendungen entsprechend angepasst.

Die in dieser Bedienungsanleitung verwendeten Fotos und Abbildungen können sich von denen des tatsächlichen Produkts geringfug wichtiger Unternehmen. Abbildungen dienen ausschließlich zu Referenzzwecken. Bei vorhandem Unterschied ist das t atsächliche Produkt maßgeblich.
