GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS - Réfrigérateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	BOSCH
Modèle	GSN 36VW30G/02
Catégorie	Réfrigérateur
Type d'installation	Appareil indépendant (free-standing)
Pose	Libre installation
Inversion du sens d'ouverture de porte	Oui, possible (recommandé par SAV)
Poignée de porte	Changeable (amovible)
Écarteurs muraux	Livrés avec l'appareil (montage obligatoire pour consommation d'énergie optimale)
Pieds réglables	Oui, 2 pieds à vis à l'avant
Angle d'ouverture de porte	90° minimum
Installation côte à côte	Possible (réfrigérateur à gauche du congélateur)
Alimentation	220-240 V, 50 Hz
Entretien et nettoyage	Nettoyer régulièrement l'intérieur et les joints de porte
Sécurité	Débrancher l'appareil avant toute intervention (inversion porte, etc.)
Pièces détachées disponibles	Kit de jonction (disponible chez le revendeur)
Service après-vente	BOSCH SAV compétent pour inversion porte et réparations

FOIRE AUX QUESTIONS - GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Comment inverser le sens d'ouverture de la porte ?

Il est recommandé de confier l'inversion du sens d'ouverture de porte à un professionnel du service après-vente BOSCH. Avant toute manipulation, débranchez l'appareil et placez-le délicatement sur le dos avec un matériau amortisseur. Suivez les étapes numérotées de la figure 1 de la notice.

Quels sont les écarts minimums à respecter par rapport à une source de chaleur ?

Respectez un écart de 3 cm par rapport à une cuisinière électrique ou à gaz, et de 30 cm par rapport à un appareil de chauffage au fuel ou au charbon.

Comment installer deux appareils côte à côte ?

Placez le réfrigérateur à gauche du congélateur. Le réfrigérateur chauffe légèrement sa paroi latérale droite, ce qui évite la condensation entre les appareils. Utilisez les écarteurs fournis pour garantir un écart minimum.

Comment régler les pieds pour mettre l'appareil de niveau ?

Utilisez les deux pieds à vis à l'avant de l'appareil. Ajustez-les à l'aide d'une clé à fourche jusqu'à ce que l'appareil soit d'aplomb. Vérifiez avec un niveau à bulle.

Où placer l'appareil pour une installation optimale ?

Installez l'appareil dans un local sec et aérable, à l'abri des rayons solaires directs et loin des sources de chaleur. Le sol doit être plan et résistant.

Comment monter les écarteurs muraux ?

Dégraissez les emplacements de collage sur le côté droit du réfrigérateur avec de l'essence à détacher ou de l'alcool. Collez les écarteurs aux quatre coins, à 5 cm des arêtes latérales.

Puis-je changer la poignée de porte ?

Oui, la poignée de porte est changeable. Suivez l'ordre des chiffres indiqué dans la notice (figure 4) pour la démonter et la remonter.

Quelle est la consommation énergétique de l'appareil ?

La consommation dépend du réglage et de l'installation. Pour une consommation optimale, montez les écarteurs muraux fournis. Consultez l'étiquette énergétique pour plus de détails.

Comment nettoyer l'appareil ?

Nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de produits abrasifs. Nettoyez régulièrement les joints de porte pour assurer une bonne étanchéité.

Que faire si l'appareil n'est pas de niveau ?

Vérifiez que le sol est plan. Si nécessaire, compensez les inégalités en ajustant les deux pieds à vis avant à l'aide d'une clé à fourche. Utilisez un niveau à bulle pour vérifier l'aplomb.

MODE D'EMPLOI GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

de Montageanleitung Stand gerät en Installation instructions Free-standing appliance fr Notice de montage Appareil independant it Istruzioni per il montaggio Apparecchio independente nl Montagevoorschrift Vrijstaand apparatus da Monteringsvejledning Gulvmodel no Monteringsanvisning Frittstående apparat

sv Monteringsanvisning Frittstående apparat fi Asennusohjeet Vapaasti sijoitettava laite es Instrucciones de montaje Aparato de libre instalación pt Instruções de montagem Aparelho Solo el Odbnyiec TOnotheTnons AvEapTnTn ouokeuH tr Montaj kilavuzu Solo cihaz

Utiliser la notice de montage 11

Installation côte à côte

Des appareils 12

Inversion du sens d'ouverture

deporte 12

Changer la poignée de porte 13

Monter les écarteurs muraux 13

Ajuster l'appareil 13

Utiliser la notice de montage

Veuillez déplier la dernière page, illustrée, de la notice. Cette notice de montage vaut pour plusieurs modèles.

Selon le modèle, l'appareil peut différer du contenu des illustrations.

Lieu d'installation

Un local sec et aérable convient comme lieu d'installation. Il faudrait que le lieu d'installation ne soit pas directement exposé aux rayons solaires et pas à proximité d'une source de chaleur (cuisinière, radiateur, etc.).

Si l'installation à côté d'une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :

3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon.

Sur l'emplacement, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l'appareil pour compenser les inégalités du sol évventuelles.

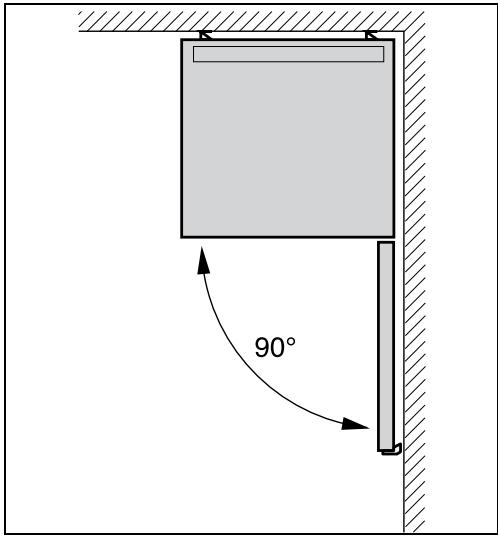

Écart mural

Implantez l'appareil de sorte à garantir un angle d'ouverture de porte de.

Installation côté à côté des appareils

Fig. 2

Lorsque vous installez deux appareils, placez le réfrigérateur à gauche du congélateur.

Le réfrigérateur chauffé légèrement sa paroi latérale droite. Ceci empêche l'humidité dans l'air de se condenser entre les appareils.

Montage de l'écarteur

Fig. 3

1. Dégraissez les emplacements de collage visibles sur le côté droit du réfrigerateur en utilisant de l'essence à décoller ou de l'alcool.
2. Collez les écarteurs aux quatre coins, chacun à 5 cm des arêtes laterales, afin de garantir un écart minimumentre les appareils.

Remarque

Vous pouvez vous procurer un kit de jonction par le biais de votre revendeur.

Inversion du sens d'ouverture de porte

(sinécessaire)

Nous recommandons de confier l'inversion du sens d'ouverture de porte à notre service après-vente. Pour connaître le prix d'une inversion du sens d'ouverture de porte, consultez notre service après-vente compétent.

Mise en garde

Pendant le changement du sens d'ouverture de porte, l'appareil ne doit pas être relié au secteur. Avant le changement, débranchez la fiche mâle de la prise de courant. Pour ne pas endommager le dos de l'appareil, placez en dessous suffisamment de matériel amortisseur. Couchez prudemment l'appareil sur le dos.

Inversez le sens d'ouverture de la porte dans l'ordre des chiffres. Fig. 1

Remarque

Si l'appareil va être couché sur le dos, il ne faut pas monter l'écarteur mural latéral.

Changer la poignée de porte

(si nécessaire)

Fig. 4

Changez la poignée de porte dans

L'ordre des chiffres.

Monter les écarteurs muraux

Fig. 5

Si present :

Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil.

Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut différer légèrement.

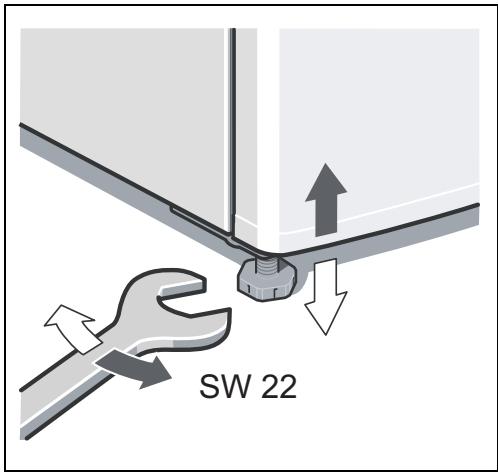

Ajuster l'appareil

Amenez l'appareil sur l'emplacement prévu puis ajustez-le pour qu'il se retrouve bien d'aplomb. Veillez à ce que l'appareil repose parfaitement d'aplomb sur un sol plan. Si le sol présente des inégalités, compensez-les à l'aide des deux pieds à vis situés à l'avant de l'appareil. Pour modifier le réglage des pieds à vis, servez-vous d'une clé à fourche.

Remarque

L'appareil doit reposer à la verticale. Ajustez-le à l'aide d'un niveau à bulle.
