Tipo de producto	Refrigerador
Marca	BOSCH
Modelo	GSN 36VW30G/02
Categoría	Refrigerador
Tipo de instalación	Aparato independiente (autónomo)
Instalación	Instalación libre
Inversión del sentido de apertura de puerta	Sí, posible (recomendado por SAT)
Manija de puerta	Cambiable (desmontable)
Separadores de pared	Incluidos con el aparato (montaje obligatorio para un consumo energético óptimo)
Patas ajustables	Sí, 2 patas de tornillo en la parte delantera
Ángulo de apertura de puerta	90° mínimo
Instalación lado a lado	Posible (refrigerador a la izquierda del congelador)
Alimentación	220-240 V, 50 Hz
Mantenimiento y limpieza	Limpiar regularmente el interior y las juntas de la puerta
Seguridad	Desconectar el aparato antes de cualquier intervención (inversión de puerta, etc.)
Piezas de repuesto disponibles	Kit de unión (disponible en el distribuidor)
Servicio posventa	SAT BOSCH competente para inversión de puerta y reparaciones

Preguntas frecuentes - GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

¿Cómo invertir el sentido de apertura de la puerta?

Se recomienda confiar la inversión del sentido de apertura de la puerta a un profesional del servicio posventa BOSCH. Antes de cualquier manipulación, desconecte el aparato y colóquelo con cuidado sobre su parte posterior con un material amortiguador. Siga los pasos numerados de la figura 1 del manual.

¿Cuáles son las distancias mínimas a respetar respecto a una fuente de calor?

Respete una distancia de 3 cm respecto a una cocina eléctrica o de gas, y de 30 cm respecto a un aparato de calefacción a fuel o carbón.

¿Cómo instalar dos aparatos lado a lado?

Coloque el refrigerador a la izquierda del congelador. El refrigerador calienta ligeramente su pared lateral derecha, lo que evita la condensación entre los aparatos. Utilice los separadores suministrados para garantizar una distancia mínima.

¿Cómo ajustar las patas para nivelar el aparato?

Utilice las dos patas de tornillo en la parte delantera del aparato. Ajústelas con una llave de horquilla hasta que el aparato esté nivelado. Verifique con un nivel de burbuja.

¿Dónde colocar el aparato para una instalación óptima?

Instale el aparato en un local seco y ventilado, protegido de los rayos solares directos y alejado de fuentes de calor. El suelo debe ser plano y resistente.

¿Cómo montar los separadores de pared?

Desengrase las zonas de pegado en el lado derecho del refrigerador con gasolina de limpieza o alcohol. Pegue los separadores en las cuatro esquinas, a 5 cm de los bordes laterales.

¿Puedo cambiar la manija de la puerta?

Sí, la manija de la puerta es cambiable. Siga el orden de los números indicado en el manual (figura 4) para desmontarla y volver a montarla.

¿Cuál es el consumo energético del aparato?

El consumo depende del ajuste y de la instalación. Para un consumo óptimo, monte los separadores de pared suministrados. Consulte la etiqueta energética para más detalles.

¿Cómo limpiar el aparato?

Limpie el interior con un paño suave y agua jabonosa. No use productos abrasivos. Limpie regularmente las juntas de la puerta para asegurar un buen sellado.

¿Qué hacer si el aparato no está nivelado?

Verifique que el suelo esté plano. Si es necesario, compense las irregularidades ajustando las dos patas de tornillo delanteras con una llave de horquilla. Use un nivel de burbuja para verificar la nivelación.

MANUAL DE USUARIO GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Instalar el aparato de conformidad con las instrucciones de montaje .... 32

Lugar de emplazamiento 32

Yuxtaposicion de los aparatos 33

Cambiar el sentido de
apertura de la puerta 33

Cambiar la manilla de la puerta 34

Montar los distanciadores 34

Nivelar el aparato 34

pt Índice

Instalar el aparato de conformidad con las instrucciones de montaje

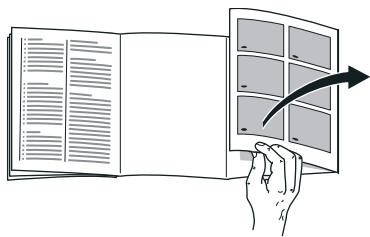

Despliegue, por favor, la ultima páginac con las ilustraciones. Las presentes instrucciones de montaje son validas para variedos modelos.

Por ello es posible que las ilustraciones muestren detailles y caracteristicas de equipuesto que no concuerdan con las de su aparato concreto.

Lugar de emplazamento

El lugar más adecuado para el emplazimiento del aparato es una habitación seca, dotada de una buena ventilación. El aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni tampoco encontrarse proxies a focos activos de calor tales como cocinas, calefacciónes, etc. No obstarante, si thisoultimate fuera inevitable, se habra de proteger la unidad con un panel aislante adecuado, o bien observar las siguientes distancias minimas de separacion con respecto a la fuente de calor en cuestion:

Cocinas eletricas y de gas, 3 cm.

Cocinas de gas-oil o de carbón, 30 cm.

El suejo en el lugar de emplazamiento del aparato deben poseer una suficiente calidad de sustentacion. En caso necessario deben reforzarse adecuadamente. Las posibles irregularidades del suejo se peuvent compensar mediante calzos.

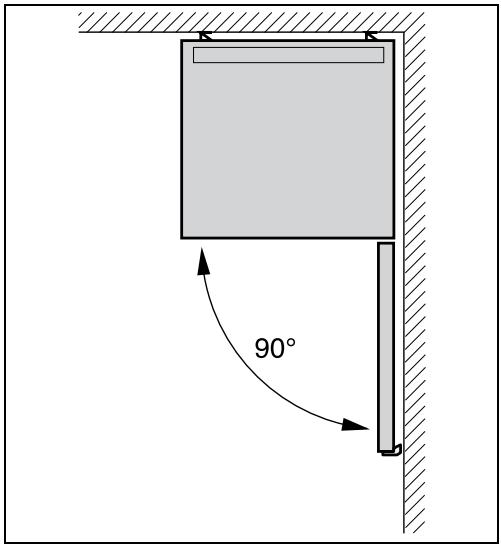

Distancia respectfully a la pared

Instalar el aparato de modo que quede asegurar un ángulo de aperture de la puerta de 90^ .

Yuxtaposis de los aparatos

Fig. 2

Al yuxtaponer los aparatos, colocar siempre el frigorífico en el lado izquierdo y launidad congeladora, en el lado derecho.

El panel lateral derecho del frigorífico es calentado ligeramente. De esta manière se evita la formación de agua de condensación entre ambas unidas.

Montar los soportes distanciadores

Fig. 3

1. Desengrasar los+puntos adhesivos de los distanciadores en el lateral derecho del aparato con gasolina para limpieza de uso corriente o alcohol de limpiar.
2. Pegar los distanciadores en las cuales esquinas a una distancia de 5 cm respecto de los laterales, a fin de observar la distancia minima entre los aparatos.

Nota

En el Servicio de Asistencia Técnica Oficial de lamarca se pueda adquirir un kit de unión.

Cambi ar el sentido de aperture de la puerta

(en caso Needed)

Aconsejamos encargar los trabajo necessarios paraCambiar el sentido de aperture de la puerta al Servicio de Asistencia Técnica Oficial de lamarca.Los costes para Cambiar el sentido de aperture de la puerta loscoulde consultar en el Servicio deAsistencia Oficial de lamarca de su zona o localidad.

Advertencia

El aparato no deben estar connectado a la red electrica durante la的操作 de los trabajo para Cambiar el sentido e aperture de la puerta. Extraer a tal efecto previamente el cable de conexión del aparato de la toma de corriente. Con objeto de noCausear daños en la parte posterior del aparato deben colocarse bajo de este suficient material de acolchado. Volcar el aparato cuidadosamente hasta hacerlo descansar sobre su parte posterior.

Cambie el sentido de aperture de la puerta executando las operaciones según elorden marcado por los nombres. Fig. 1

Nota

En caso de volcar el aparato y colocarlo sobre su parte posterior, el distanciador respecto a la pared no deben estar montado.

Cambiar la manilla de la puerta

(en caso Needed)

Fig. 4

Ejecutar las operaciones según elorden marcado por los númeroos.

Montar los distanciadores

Fig. 5

En caso Needed:

Montar los elementos distanciadores respecto a la pared para alcanzar la absorccion de energia indicada. Una distancia reducida respecto a la pared no influye negativamente en el funcionaimiento del aparato. Aparte, quue pueda occurrir que la absorccion de energia varie ligeramente.

Nivelar el aparato

Colocar el aparato en su emplazimiento definitivo y nivelarlo. El aparato deben asentarse firmamente sobre un piso o base plana y horizontal. Las posibles irregularidades del sueño se pueda compensar conridge de los soportes roscados del frontal del aparato. Para enroscar o disenroscar los soportes se requiree una llave inglesia.

Nota

El aparato tiene que montarse en posicion vertical. Utilice un nivel de burbuja para su nivelacion.
