Producttype	Koelkast
Merk	BOSCH
Model	GSN 36VW30G/02
Categorie	Koelkast
Installatietype	Vrijstaand apparaat
Plaatsing	Vrije plaatsing
Omkeerbaar deurscharnier	Ja, mogelijk (aanbevolen door klantenservice)
Deurhandgreep	Verwisselbaar (demonteerbaar)
Muurafstandhouders	Wordt meegeleverd met het apparaat (montage verplicht voor optimaal energieverbruik)
Verstelbare poten	Ja, 2 schroefpoten aan de voorkant
Deuropeningshoek	90° minimum
Naast elkaar plaatsen	Mogelijk (koelkast links van vriezer)
Voeding	220-240 V, 50 Hz
Onderhoud en reiniging	Reinig regelmatig de binnenkant en de deurrubbers
Veiligheid	Haal de stekker uit het stopcontact voor elke ingreep (omkeer deur, enz.)
Reserveonderdelen beschikbaar	Verbindingsset (verkrijgbaar bij de dealer)
Klantenservice	BOSCH klantenservice bekwaam voor deuromkeer en reparaties

Veelgestelde vragen - GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Hoe kan ik de draairichting van de deur omkeren?

Het wordt aanbevolen om het omkeren van de draairichting van de deur over te laten aan een professional van de BOSCH klantenservice. Voordat u begint, haalt u de stekker uit het stopcontact en plaatst u het apparaat voorzichtig op zijn rug met een dempend materiaal. Volg de genummerde stappen in afbeelding 1 van de handleiding.

Wat zijn de minimale afstanden ten opzichte van een warmtebron?

Houd een afstand van 3 cm aan ten opzichte van een elektrisch of gasfornuis, en 30 cm ten opzichte van een kachel op olie of kolen.

Hoe installeer ik twee apparaten naast elkaar?

Plaats de koelkast links van de vriezer. De koelkast warmt de rechter zijwand iets op, wat condensatie tussen de apparaten voorkomt. Gebruik de meegeleverde afstandhouders om een minimale afstand te garanderen.

Hoe stel ik de poten af om het apparaat waterpas te zetten?

Gebruik de twee schroefpoten aan de voorkant van het apparaat. Stel ze bij met een steeksleutel tot het apparaat waterpas staat. Controleer met een waterpas.

Waar plaats ik het apparaat voor een optimale installatie?

Installeer het apparaat in een droge, goed geventileerde ruimte, uit de buurt van direct zonlicht en warmtebronnen. De vloer moet vlak en stevig zijn.

Hoe monteer ik de muurafstandhouders?

Ontvet de plakplekken aan de rechterkant van de koelkast met wasbenzine of alcohol. Plak de afstandhouders op de vier hoeken, op 5 cm van de zijkanten.

Kan ik de deurhandgreep vervangen?

Ja, de handgreep is verwisselbaar. Volg de cijfervolgorde in de handleiding (afbeelding 4) om deze te demonteren en weer te monteren.

Wat is het energieverbruik van het apparaat?

Het verbruik hangt af van de instelling en de installatie. Voor een optimaal verbruik monteert u de meegeleverde muurafstandhouders. Raadpleeg het energielabel voor meer details.

Hoe reinig ik het apparaat?

Reinig de binnenkant met een zachte doek en zeepwater. Gebruik geen schurende producten. Reinig regelmatig de deurrubbers om een goede afdichting te garanderen.

Wat te doen als het apparaat niet waterpas staat?

Controleer of de vloer vlak is. Compenseer oneffenheden door de twee schroefpoten aan de voorkant bij te stellen met een steeksleutel. Gebruik een waterpas om de waterpasheid te controleren.

GEBRUIKSAANWIJZING GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Montagehandleiding gebruiken 17

Dejuisteplaats 17

Apparaten naast elkaar opstellen .... 18

Verwissenlen van de deurophanging. 18

Deurgreep verwisselen 19

Wandafstandhouser monteren 19

Apparaat horizontal zetten 19

Montagehandleiding gebruiken

De LASTE bladzijde met de afbeeldingen uitklappen. Dit montagevoorschrift is van toepassing voor meerdere modellen.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

De juiste plaats

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis,

verwarmingsradiator of een andere warmte bron plaatsen. Isplaatsing naast een warmtebron Niet te vermiijden, maak dan gebruik van een isolerende plank of neem de volgende minimumafstanden tot de warmtebron in ache:

• Naast elektrische- of gasfornuizen 3 cm.
  Naast een CV-installatie 30~cm

De vloer op de plaat van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er ie's onder te leggen.

Afstand tot de wand

Het apparaat zodanig opstellen dat de deur 90^ kan worden geopend.

Apparaten naast elkaar opstellen

Afb. 2

Zorg er bij het opstellen van twee apparaten voor dat de koelkast links staat en de diepvriezer rechts.

De rechter zichwand van de koelkast wordenlicht verwarmd. Waardoor de vormingvan condenswaterussen de apparatenwordt voorkomen.

Afstandholders monteren

Afb. 3

1. Op de rechterzijde van de koelkast de lijmplekken ontveten met wasbenzine of spiritus.
2. Op alle vier de hoeken een afstandshouder vastlijmen op 5 cm afstand van de zijkanten, om een minimumafstand zusammen de apparaten te waarborgen.

Aanwijzing

Een verbindingsset is verkrijgbaar bij uw leverancier.

Verwisselen van de neurophanging

(indien nodig)

Wij raden u aan de deurophanging door de Servicedienst te lately verwisselen. De kosten voor het verwisselen van de deuraanslag kunt u opvragen bij de Servicedienst in uw regio.

Waarschuwing

Tijdens het verwisselen van de deurophanging mag het apparaat Niet op het elektriciteitsnet� aangesloten. Eerst de stekker uit het stopcontact trekken. Leg voldoende zicht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op+zijn rug leggen.

Verwissel de deuraanslag in de volgorde van de cijfers. Afb. 1

Aanwijzing

Wanner het apparaat op de rug wordt gelegd, mag de wandafstandhouder Niet gemonteerd zich.

Deurgreep verwisselen

(indien nodig)

Afb 4

Verwissel de deurgreep in de volgorde van de cijfers.

Wandafstandhouser monteren

Afb. 5

Indien aanwezig:

Wandafstandhouser monteren om de geplande energieopname van het apparaat te bereiken. Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkking van het apparaat. De energieopname kan dan weliets veranderen.

Apparaat horizontal zetten

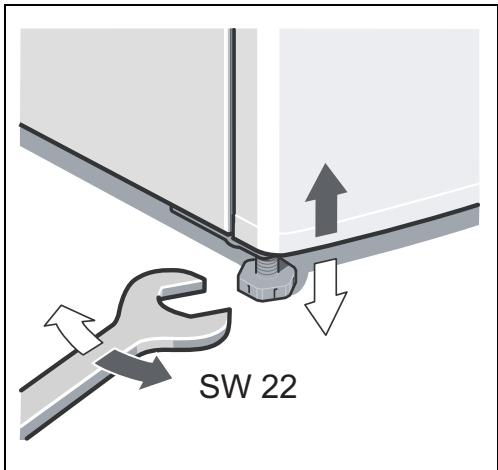

Het apparaat op de waarvoor bestemde plaats zetten en stellen. Het apparaat moet waterpas en stevig op de vloer staan. Oneffenheden in de vloer d.m.v. de twee schroefvoetjes aan de voorkant opheffen. Om de schroefvoetjes te verstellen een steeksleutel gebruiken.

Aanwijzing

Het apparaat moet loodrecht staan. Zet het apparaat in de juiste stand met behulp van een waterpas.
