GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Kylskåp
Märke	BOSCH
Modell	GSN 36VW30G/02
Kategori	Kylskåp
Installationstyp	Fristående apparat
Placering	Fri installation
Omvändbar dörröppning	Ja, möjlig (rekommenderas av service)
Dörrhandtag	Utbytbart (löstagbart)
Väggdistanshållare	Levereras med apparaten (montering obligatorisk för optimal energiförbrukning)
Justerbara fötter	Ja, 2 skruvfötter framtill
Dörröppningsvinkel	Minst 90°
Sida vid sida-installation	Möjlig (kylskåp till vänster om frysen)
Strömförsörjning	220-240 V, 50 Hz
Underhåll och rengöring	Rengör regelbundet insidan och dörrtätningarna
Säkerhet	Koppla bort apparaten före ingrepp (omvändning av dörr, etc.)
Reservdelar tillgängliga	Monteringssats (finns hos återförsäljaren)
Kundtjänst	BOSCH service kompetent för dörröppning och reparationer

Vanliga frågor - GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Hur byter man dörröppning?

Det rekommenderas att anlita en professionell från BOSCH service för att byta dörröppning. Innan du gör något, koppla bort apparaten och lägg den försiktigt på rygg med ett dämpande material. Följ de numrerade stegen i figur 1 i manualen.

Vilka minimiavstånd ska hållas till värmekällor?

Håll ett avstånd på 3 cm från en elektrisk eller gasolspis och 30 cm från en olje- eller kolvärmare.

Hur installerar man två apparater sida vid sida?

Placera kylskåpet till vänster om frysen. Kylskåpet värmer något sin högra sidovägg, vilket förhindrar kondens mellan apparaterna. Använd de medföljande distanserna för att säkerställa ett minimiavstånd.

Hur justerar man fötterna för att nivellera apparaten?

Använd de två skruvfötterna framtill på apparaten. Justera dem med en hylsnyckel tills apparaten är i våg. Kontrollera med ett vattenpass.

Var ska apparaten placeras för optimal installation?

Installera apparaten i ett torrt, ventilerat utrymme, skyddat från direkt solljus och borta från värmekällor. Golvet måste vara plant och stabilt.

Hur monterar man väggdistanserna?

Avfetta limytorna på kylskåpets högra sida med lacknafta eller alkohol. Limma fast distanserna i de fyra hörnen, 5 cm från sidokanterna.

Kan jag byta dörrhandtaget?

Ja, dörrhandtaget är utbytbart. Följ nummerordningen i manualen (figur 4) för att ta bort och återmontera det.

Vilken är apparatens energiförbrukning?

Förbrukningen beror på inställning och installation. För optimal förbrukning, montera de medföljande väggdistanserna. Se energietiketten för mer information.

Hur rengör man apparaten?

Rengör insidan med en mjuk trasa och tvålvatten. Använd inte slipande rengöringsmedel. Rengör dörrtätningarna regelbundet för god tätning.

Vad gör man om apparaten inte är i våg?

Kontrollera att golvet är plant. Om nödvändigt, kompensera ojämnheter genom att justera de två främre skruvfötterna med en hylsnyckel. Använd ett vattenpass för att kontrollera horisonten.

BRUKSANVISNING GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Skift av dorhandtak 25

Montering av avstandsholderen

til veggen 25

sv Innehållsförteckning

Anvand monteringsanvisingen 26

Platsen 26

Stalla skapen bredvid varandra 27

Hänga om dörren 27

Flytta handtag 28

Montera vaggavstandshallare 28

Stalla upp skapet 28

fi Sisallysluettelo

Bruk av monterings- veiledningen

Använd monteringsanvisningen

Slåuppde sistasidorna med Bilder.

Denna monteringsanvisning gäller

forflera modeller.

Placera skapet i ett torrt rum med god ventilation. Stall den inte i direkt solljus erler i narheten av en varmekalla som spis, kamin etc. Om detta inte gär att undvika maste en lamplig isolerskiva anvandas aller foljande minsta avstand till varmekalla beaktas:

Till elektriska spisar och gasspisar, 3 cm.
Till annan varmekalla, 30 cm.

Golvet på uppställningsplatsen fár inte ge vika. Förstärk eventuellt golvet. Ev. ojämmheter i golvet måste utjämnas med mellanlägg.

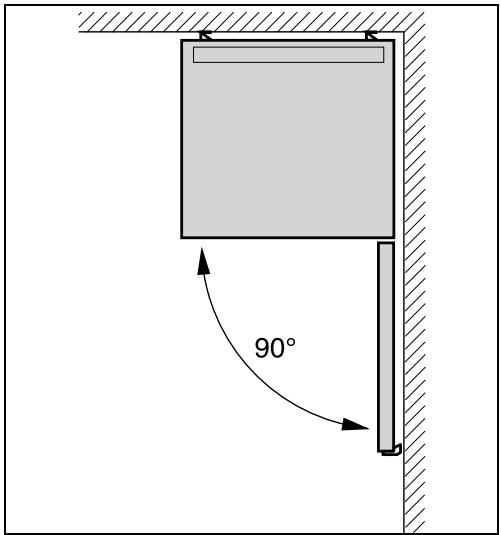

Vaggavstand

Ställ skåpet sá att en dörroppningsvinkel om 90^ garanteras.

Stalla skåpen bredvid varandra

Bild 2

Se vid uppställing av två skåp till att kylskåpet ställs till vänster och frysskåpet till höger.

Kylskapets högra sidovagg blir latt uppvärmd. Detta forhindrar att kondensvatten bildas mellan de skapen.

Montera avständshällare

Bild 3

1. Avfetta klingerställena på högra sidan av kylskapet med tvättbensin eller sprit.
2. Klistra fast avstandshallare i alla fyra hörnen med ett avstand om vardera 5 cm till sidokanterna sa att ett minsta avstand mellan skäpen garanteras.

Råd

En kopplingssats kan du kopa hos din handlare.

Hänga om dörren

(vid behov)

Vi rekommenderar att ni vander er till service for att fã hjälp med att hänga om dörren. Hör dig for hos narnaste service beträffande kostnaderna for att hänga om dörrarna.

Varning

När man hänger om dörren fär inte skapet vara anslutet till elnätet. Dra Först ut nätkontakten ur vagguttaget. För att inteprodukten baksida skadas maste tillräckligt med skyddande material laggas under. Lagg försiktigt ner skapet med baksidan nedat.

Häng om dorrarna i sfferordning. Bild 1

Råd

Om skapet laggs med baksidan nedat fär inte vaggavstandshällaren vara monterad.

Flytta handtag

(vid behov)

Bild 4

Flytta handtaget i sfferordning.

Montera vaggavstandshällare

Bild 5

Om det finns:

Montera vaggavstandshallare for att nä den for skapet redovisade energiupptagningen. Ett reducerat vaggavstand inskränker ej skapets Funktion. Energiupptagningen kan däändras nagot.

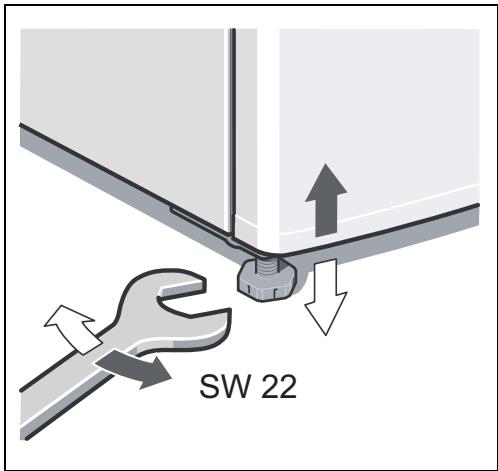

Stalla upp skåpet

Ställ upp skåpet på avsedd plats och se till att det inte lutar. Skåpet måste stå på plant och stadigt underlag. Justera skåpet med de båda skruvfötterna i skåpets framkant om golvet År ojemnt. Använd en skruvmejsel for att ställa in skruvfötterna.

Råd

Skapet maste sta lodratt. Rikta in det med hjalp av ett vattenpass.
