Tuotetyyppi	Jääkaappi
Merkki	BOSCH
Malli	GSN 36VW30G/02
Luokka	Jääkaappi
Asennustyyppi	Vapaasti seisova laite
Sijoitus	Vapaa asennus
Oven avautumissuunnan vaihto	Kyllä, mahdollista (suositellaan huoltoliikkeen toimesta)
Oven kahva	Vaihdettava (irrotettava)
Seinänvälikkeet	Toimitetaan laitteen mukana (asennus pakollinen optimaalisen energiankulutuksen saavuttamiseksi)
Säädettävät jalat	Kyllä, 2 ruuvijalkaa edessä
Oven avautumiskulma	Vähintään 90°
Rinnakkainen asennus	Mahdollista (jääkaappi pakastimen vasemmalla puolella)
Virtalähde	220-240 V, 50 Hz
Huolto ja puhdistus	Puhdista sisäosa ja oven tiivisteet säännöllisesti
Turvallisuus	Irrota laite verkosta ennen toimenpiteitä (oven kääntö jne.)
Varaosat saatavilla	Liitoskit (saatavilla jälleenmyyjältä)
Huoltopalvelu	BOSCH-huolto pätevä oven kääntöön ja korjauksiin

Usein kysytyt kysymykset - GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Kuinka oven avautumissuunta vaihdetaan?

On suositeltavaa antaa oven avautumissuunnan vaihto BOSCH-huoltopalvelun ammattilaiselle. Ennen toimenpiteitä irrota laite verkosta ja aseta se varovasti selälleen iskunvaimennusmateriaalin päälle. Noudata käyttöohjeen kuvan 1 numeroituja vaiheita.

Mitkä ovat vähimmäisetäisyydet lämmönlähteeseen?

Pidä 3 cm etäisyys sähkö- tai kaasuliesiin ja 30 cm etäisyys öljy- tai hiililämmittimiin.

Kuinka kaksi laitetta asennetaan vierekkäin?

Aseta jääkaappi pakastimen vasemmalle puolelle. Jääkaappi lämmittää hieman oikeaa sivuseinäänsä, mikä estää kondenssiveden muodostumisen laitteiden välille. Käytä mukana toimitettuja välikkeitä varmistaaksesi vähimmäisetäisyyden.

Kuinka jalat säädetään laitteen tasapainottamiseksi?

Käytä kahta laitteen edessä olevaa ruuvijalkaa. Säädä niitä jakoavaimella, kunnes laite on suorassa. Tarkista vesivaa'alla.

Mihin laite asetetaan optimaalisen asennuksen saavuttamiseksi?

Asenna laite kuivaan ja tuuletettuun tilaan, suojassa suoralta auringonvalolta ja kaukana lämmönlähteistä. Lattian on oltava tasainen ja kestävä.

Kuinka seinänvälikkeet asennetaan?

Poista rasva liimausalueista jääkaapin oikealla sivulla puhdistusbensiinillä tai alkoholilla. Liimaa välikkeet neljään kulmaan, 5 cm etäisyydelle sivureunoista.

Voinko vaihtaa oven kahvan?

Kyllä, oven kahva on vaihdettavissa. Noudata käyttöohjeessa (kuva 4) ilmoitettua numeroiden järjestystä irrottaessasi ja kiinnittäessäsi sitä.

Mikä on laitteen energiankulutus?

Kulutus riippuu asetuksista ja asennuksesta. Optimaalisen kulutuksen saavuttamiseksi asenna mukana toimitetut seinänvälikkeet. Katso lisätietoja energiamerkinnästä.

Kuinka laite puhdistetaan?

Puhdista sisäosa pehmeällä liinalla ja saippuavedellä. Älä käytä hankaavia puhdistusaineita. Puhdista oven tiivisteet säännöllisesti hyvän tiiviyden varmistamiseksi.

Mitä tehdä, jos laite ei ole suorassa?

Tarkista, että lattia on tasainen. Korjaa tarvittaessa epätasaisuudet säätämällä kahta eturuuvijalkaa jakoavaimella. Tarkista suoruus vesivaa'alla.

KÄYTTÖOHJE GSN 36VW30G/02 - INSTALLATION INSTRUCTIONS BOSCH

Nain kaytāt asennusohjetta 29

Sijoituspaikka 29

Laitteiden sjoitus vierekkain 30

Oven katisyyden vaihto 30

Ovikahvan vaihto 31

Seinavalilevyn asennus 31

Laitteen suoristaminen 31

es Índice

Näin käytät asennusohjetta

Kännä esiin ohjeiden lopussa oleva kuvasivu. Asennusohjeet patevat erimalleille.

Kuvissa saattaa olla laitemallikohtaisia eroja.

Sijoituspaikka

Sijoituspaikaksi soveltuu kuiva tila, jossa on hyvä ilmanvaihto. Sijoituspaikkä ei saa olla altiina suoralle auringonpaisteelle eikä lammonlåhteiden, kuten lieden, lampöpattereiden tms. välittömässä laheisyydessä. Jos laitteen sijoittamista lammonlåhteiden viereen ei voi välttää, käytä tarvittaessa sopivaa eristyslevyä tai noudata seuraavia vähimmäisetäisyksiä:

Sahkö- ja kaasulieteen 3 cm.
Oljy- tai hiilämmitteiseen uuniin 30 cm.

Sijoituspaikan lattia ei saa antaa myoten, vahvista lattiaa tarvittaessa. Korjaa lattiassa mahdollisesti olevat epatasaisuudet asettamalla pakastimen alle esim. tukeva levy.

Etäisyys seinään

Asenna laite niin, etta oven avautumiskulma on 90^ .

Laitteiden sijoitus vierekkäin

Kuva 2

Kun asennat kaksi laitetta vierekkain,
varmista etta jaikaappi on vasemmalla
ja pakastin oikealla puolella.

Jäkaapin oikeanpuoleisen sivuseinan lammittamisellä estetään kondensseden muodostuminen kaappien valiselle alueelle.

Seinävälilevyjen asennus

Kuva 3

1. Poista rasva jäkaapin oikeanpuoleisessa sivuseinässä olevista kiinnytskohdista pesubensiillā tai talousspriillä.
2. Kiinnitā seināvālilevy kaikkin neljään kulmaan aina 5 cm:n paahän sivureunasta, jotta laitteiden välinen vāhimmāisetāisyys on varmistetu.

Huomautus

Liitossarjan voithankkia jalleenmyyjälta.

Oven kātisyyden vaihto

(mikāli tarpeen)

On suositeltavaa jattä oven katisyys valtuutetun huoltopalvelun vaihdettavaksi. Huoltolikkeestä saat tietä, mitä kuluja sinulle aiheutuu oven katisyyden vaihasta.

Varoitus

Kylmälaje ei saa olla kytkettynä sähköverkkoon katisyyttä vaihdettaessa. Irrota ennen toihin ryhtymistä verkkopistoke pistorasiasta. Laita riittävasti pehmeää materiaialia suojaksi laitteen alle, jotta sen takaseinä ei vahingoitu. Aseta kylmälaje varovasti seläleen.

Vaihda oven katisyys
numerojärystykssessa. Kuva 1

Huomautus

Jos asetat kaapin selälleen, ei
seināvälilevy saa olla asennettuna.

Ovikahvan vaihto

(mikäli tarpeen)

Kuva 4

Vaihda ovikahva numerojärestykssssa.

Seinävalievyn asennus

Kuva 5

Mikali laitteen mukana:

Asenna seinavalilevy, jotta kylmalaitteen energiankulutus vastaa ilmoitettua. Jos laitteen ja seinan valinen tila on pienempi, se ei haittaa laitteen toimintaa. Energiankulutus saattaa talloin muuttuajonkin verran.

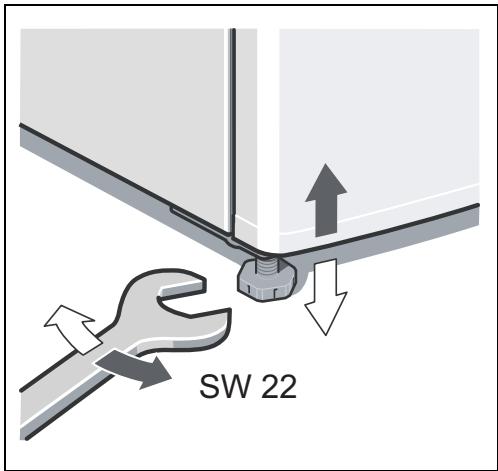

Laitteen suoristaminen

Aseta kaappi sille varattuun paikkaan ja suorista. Kylmälaitteen on seistävä tukevasti tasaisella alustalla. Jos lattia on epatasainen, suorista laite sen etureunassa olevien ruuvijalkojen avulla. Säädä ruuvijalkojen korkeus ruuvitaltan avulla.

Huomautus

Kaapin tulee olla pystysuorassa. Suorista se vesivaa'an avulla.
