MODE D'EMPLOI HWS84GA HAIER
Manuel d'Utilisation
Cantinetta per vini
Manuale utente
Bodega de vinos
Manual del Nombre
Manuel d'Utilisation
Cave à vin
HWS84GA
HWS84GNF
HWS49GA
HWS49GAE
HWS66GGE
Nous vous remercions d'avoir acheté un produit Haier.
Veuillez dire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de比较好 exploiter cet apparéil, et vous assurer une installation, une utilisation et un entretien sécurisés et ajustats.
Veuillez conserve rce manuel dans un endroit approprié afin de tous y référer pour une utilisation sécurisée et ajuste de l'appareil.
Si vous doivent vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utiliseur puisse maitriser l'appareil, notamment les règles de sécurité.
Legende
Avertissement- Consignes importantes de sécurité
Informations generales et conseils
Informations sur l'environnement
Mise au rebut
Contribuer à la protection de l'environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Ne mettez pas au rebut les appareils marqués de ce symbole avec les ordures mé - nagères. Veuillez déposer l'appareil dans votre usine de recyclage locale ou prendre contact avec votre e bu- reau municipal.
AVERTISSEMENT!
Risque de blessure ou d'asphyxie!
Les réfrigerants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil de l'alimentation principale. Coupez le cable principal et mettez-le au rebut. Retirez les plateaux et coffrets ainsi que le verrou de porte et les joints, pour éviter qu'un enfant ou un animal domestique ne reste coincé dans l'appareil.
Lesieux appareils ont enccore une valeur residuelle. Une methode ecologique de mise au rebut permect le recyclage et la reutilisation de ces matieres aux bruts de valeur.
Le cyclopentane, une substance inflammable sans danger pour l'ozone, est utilisé comme un détendeur pour la mousse isolante.
En assurant la mise au rebut adequate de ce produit, vous pourrez empêcher toute conséquence négative pour l'environnement et pour la santé humaine.
Pour de plus amples informations sur le recyclage de cet apparéil, veuillez contacter votre municipalité, votre service de traitement des déchets menagers ou votre fournisseur.
Consignes de sécurité 4
Entretien. 11
Accessoires 13
Description du produit 14
Installation 15
Utilisation 18
Conseils pour economiser de I'energie 21
Eupipement 22
Entretien et nettoyage 23
Dépannage 24
Service Clients 28

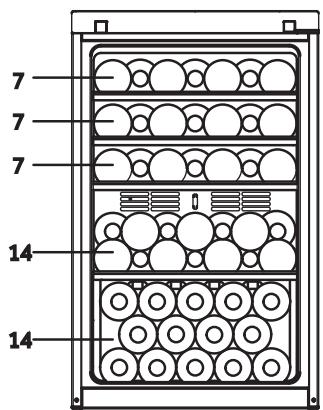

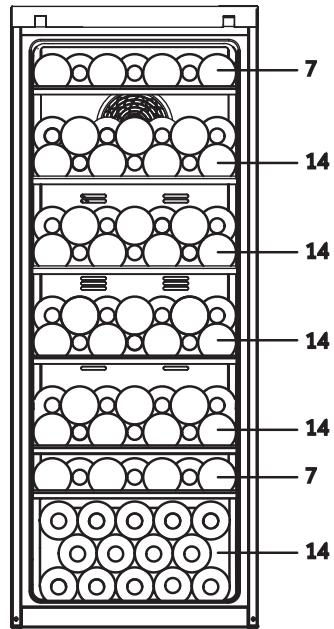

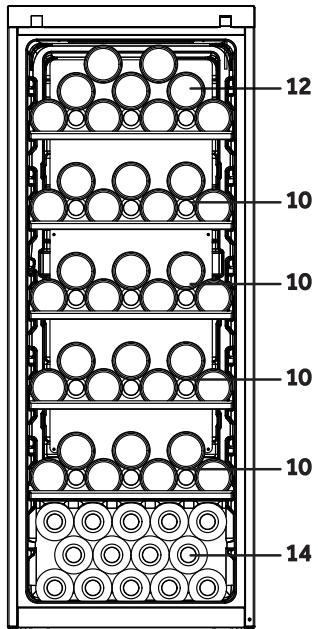

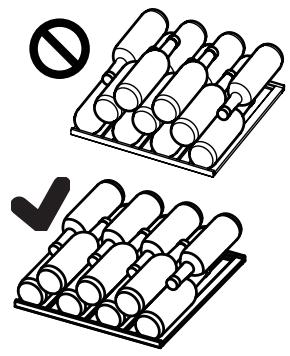

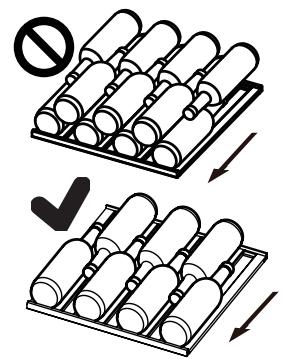

Empilage de bouteilles de vin 29
Cet apparéil est destiné à être utilisé exclusively pour le stockage du vin. Avant d'allumer l' apparéil pour la première fois, lisez les conseils de sécurité suivants:
AVERTISSEMENT!
Avant la première utilisation
Vérifiez qu'il n'existe aucun dommage lié au transport.
Retirez tous les emballages et les garder hors de portée des enfants et les éliminer d'une manière respectue de l'environnement.
- Attendez au moins deux heures avant d'installer l'appareil pour une meilleure efficacité du système de réfrigération.
Il faut toujours au moins des deux personnes pour la manipulation de l'appareil car il est lourd.
Installation
L'appareil doit être place dans un endroit bien ventilé. Veillez à laisser un espace d'au moins 10 cm au-dessus et autour de l'ap-pareil.
AVERTISSEMENT: Les ouvertures d'aération du boîtier de l'applié ou du modèle encasirable doivent être libres de toute obstruction.
Ne jamais placer l'appareil dans un endroit humide ou dans un endroit où il pourrait etre eclaboussed'eau.Nettoyz et sechez les eclaboussures d'eau et les taches avec un chiffon doux et propre.
N'installez pas votre cave à vin dans un endroit pas correctement isolé ou chauffé tel que le garage. Elle n'est pas destinée à fonctionner à des températures ambiantes inférieures à 10^ .
N'exposez pas l'appareil à la lumière directe du soleil ou à proximé des sources de chaleur (par exemple, les cusinières, chauffe-eau).
- Installlez et positionnez l'appareil dans un espace adéquat tenant compte de sa taille et son'utilisation.
Veillez à ce que les indications électriques figurant sur la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contactez un electricien.
L'appareil est alimenté en 220-240 VAC/50 Hz. Une tension anormale fluctuation peut provoquer un mauvais démarrage de l'appareil, des dommages au contrôle de température ou au compresseur, ou un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté.
N'utilisez pas d'adaptateurs multiprises ni de rallonges.
AVERTISSEMENT!
AVERTISSEMENT: N'installez pas plusieurs prises d'alimentation portatives ou blocs d'alimentation portatifs à l'arrête de l'appareil.
AVERTISSEMENT: Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coince ou endommaged.
Evitez de marcher sur le cable d'alimentation.
Pour l'alimentation électrique, utilisez une prise avec terre différente facilement accessible. Mettez à la terre cet apparéil.
Uniquement pour le Royaume-Uni: Cet apparéil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). ÀpRES l'installation de l' apparéil, la prise doit être accessible.
AVERTISSEMENT:Évitez d'endommager le circuit frigorifique.
Utilisation quotidienne
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes ayant descapacités physiques, sensorières ou mentales réduites ou sans expérience et connaissances, si elles sont encadrées ou formées à l'utilisation sécurisée de l' apparéil et comprendnant les risques y relatifs.
Les enfants ne doivent pas jouer avec l'appareil.
- Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils frigorifiques, mais ne sont pas autorisés à les nettoyer et à les installer.
Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.
Le nettoyage et l'entretien par l'utilisateur ne doit pas etre effectués par les enfants sans supervision.
Positionnez l'appareil de sorte que la prise soit accessible
En cas de fuite de gaz froid ou de tout autre gaz inflammable aux alentours de l'appareil, arrêtez la vanne d'alimentation du gaz qui s'échappe, ouvré portes et fenêtres et ne débranchez pas le cable d'alimentation de l'appareil.
- Attendez au moins 7 minutes pour rebrancher l'alimentation après tout débranchement.
Ne soulevez pas l'appareil à l'aide de ses poignées.
Tenez les clés hors de portée des enfants et pas aux alentours de l'appareil pour éviter que les enfants ne se retrouvent coincés dans l'appareil.
AVERTISSEMENT!
Rassurez-vous que l'appareil est programmé pour fonctionner à une plage de température entre 10 et 38^ . L'appareil pourrait ne pas bien fonctionner si vous le faites fonctionnerpendant longtemps à une température en dessous ou au-dessus de la plage indiquée.
- Ne placez pas des objets instables (objets lourds, recipients replis d'eau) au-dessus de l'appareil pour éviter tout dommage corporel suite à une chute de l'objet ou un choc électrique causé par le contact avec l'eau.
N'ouvrez et ne fermez la porte qu'vec les poignees. L'espace entre la porte et l'armoire est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. N'ouvrez ou ne fermez les portes de l'appareil que si aucun enfant ne se trouve dans la zone de mouvement de la porte.
Evitez de ranger ou utiliser des produits inflammables, des exposifs ou des matieres corrosives à l'intérieur ou autour de l'appliéil.
Ne stockez pas des substances explosives comme les aerosols contenant un agent propulseur inflammable dans cet apparéil.
- Ne conservez pas de médicaments, de bacteries ou d'agents chimiques dans l'appareil. Cet apparéil est un apparéil menager. Il n'est pas recommandé d'entreposer des matériaux qui exigent des températures strictes.
Ne réglez pas la température inutillement basse dans le compartiment de la cave à vin. Les températures basses peuvent survenir lorsque les températures haute sont programmées. Attention: Les bouteilles peuvent éclater
- Ne touchez pas la surface interieure du compartmentement conge-lateur pendant qu'il est en marche, notamment avec les mains mouillées ; vos mains pourraient se congeler sur la surface.
Pour un refroidissement correct du vin, ne surchargez pas l'ap-pareil.
Débranche l'appareil en cas de panne de courant ou avant le nettoyage. Attendez au moins 7 minutes avant de redémarrer l'appareil, car des démarrages fréquents peuvent endommager le comprisseur.
AVERTISSEMENT: N'utilisez pas d'appareils électriques de type autre que ceux recommendés par le fabricant, à l'intérieur de l'appareil. Pour éviter tout risque, le cordon d'alimentation endommagé doit être remplace par le service client (voir le certificat de garantie).
Pour prolonger la durée de vie de l'appareil, évitez de l'arrêter.
Ne placez jamais l'appareil horizontally sur le sol. ÀpRES avoir incliné l'appareil de plus de 45^ , attendez 24 heures avant de le brancher.
AVERTISSEMENT!
Entretien et nettoyage
Assurez-vous que les enfants sont sous surveillance lors du nettoyage et de l'entretien.
- Débranchez l'appareil de l'alimentation électrique avant d'entreprenevre tout entretien. Attendeze au moins 7 minutes avant de redémarrer l'appareil, car plusieurs redémarrages endommagent le compresseur.
Tenez la fiche et non le cordon pour débrancher l'appareil.
- Evitez de nettoyer l'appareil à l'aide de brosses dures, metalliques, de détergent en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution similaire organique, acide ou alcaline. Veuillez nettoyer avec un détergent spécial pour réfrigérateur/ conçélateur afin d'éviter tout dommage. Pour terminer, utilisez de l'eau tiède et une solution de bicarbonate de soude - environ une cuillère àSoupe de bicarbonate de soude pour un litre/quart d'eau. Rincer abondamment à l'eau et essuyez. N'utilisez pas de poudres nettoyantes ou d'autres nettoyants abrasifs. Evitez de placer les pieces amovibles dans le lave-vaiselle.
AVERTISSEMENT: N'utilisez pas d'appareils mécaniques ou des moyens autres que ceux recommendés par le fabricant pour accélérer le processus de dégivrage.
Si le cordon d'alimentation est endommagé, faites-le remplaçer par le fabricant, son agent de service ou par des personnes qualifiées similaires afin d'éviter tout risque.
N'essayez pas de réparer, de démonter ou de changer vous-même l'appareil. En cas de réparation, veuilles contacter notre service clientèle.
Si les lampes d'éclairage sont endommagées, elles doivent être replacées par le fabricant, son agent de service ou des personnes qualifiées similaires afin d'eviter tout risque.
Dépoussièrez l'arrête de l'appareil au moins une fois par an afin d'éviter tout risque d'incendie, et pour réduire votre consommation énergétique.
N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage.
N'utilisez pas un pulverisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
- Ne nettoyez pas la porte de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.
Si vous laissez votre apparéil hors d'usage pendant une période prolongée, pensez à le laisser ouvert pour éviter que des odeurs et des odeurs désagréables ne s'y accumulent.
AVERTISSEMENT!
Cet apparéil contient du réfrigérant inflammable ISOBUTANE (R600a). Assurez-vous que le système de réfrigération n'est pas endommagé pendant le transport et l'installation. Une fuite de gaz frigorégène pourrait cause des dommages oculaires ou un incendie. En cas de dommage, veuillez vous éloigner des sources d'incendie visibles, aéréz correctement la pièce, évitez de brancher et de débrancher les cordons d'alimentation de l' apparéil ou de tout autre apparéil. Informez le service clientèle.
En cas de contact avec les yeux, rincez-les abondamment avec de l'eau et consultez immédiatement un ophtalmologue.
AVERTISSEMENT : Le système de réfrigération est sous haute pression. Ne le tripatouillez pas. Étant donné que les réfrigerants inflammables sont utilisés, veuillez installer, manipuler et entretenir l'appareil en suivant strictement les instructions et contacter le professionnel ou notre service après-vente pourmettre l'appareil au rebut.
Utilisation prévue
Cet apparéil est destiné à une utilisation domestique et à d'autres applications similaires, notamment :
- les espaces de cuisine dans les boutiques, bureaux et autres environnementés de travail ;
- les maisons de campagne, les chambres d'hôtel, de motel et d'autres types de résidence ;
- les chambres ou les salles de petit-dejeuner ;
- les restaurants et les espacessemblables de vente en gros.
Afin d'assurer la sécurité de la conservation du vin, veuillez respecter cette notice d'utilisation.
- Les détails concernant la partie la plus appropriée du compartment de l'appareil ou des types spécifique d'aliments doivent être stockés,
compte tenu de la répartition de la température qui peut être présente dans les différents compartments de l'appareil, figurent dans l'autre partie du manuel.
Aucune modification ou alteration de cet apparéil n'est autorisée. Toute'utilisation inadéquate vous expose à des risques et la perte des droits de garantie.
Mise au rebut
Le symbole apposé sur l'appareil ou sur son emballage indique que ce produit ne doit pas être éliminé avec les ordures menagères. Rendez-vous plutôt dans un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En assurant la mise au rebut adéquate de ce produit, vous pourrez empêcher toute conséquence négative pour l'environnement et la santé humaine causée par l'élimination incorrecte de ce produit. Pour de plus amples informations sur le recyclage de cet articleil, veuillez contacter votre municipalité, votre service de traitement des déchets menagers ou votre fournisseur.
Dans la mesure où les gaz de soufflage d'isolation inflammables sont utilisés, contactez votre agent professionnel ou notre service après-vente pour la mise au rebut de l'appareil.
AVERTISSEMENT!
Risque de blessure ou d'asphyxie!
Les réfrigerants et les gaz doivent être mis au rebut par des professionnelles. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil de l'alimentation principale. Coupez le cable principal et mettez-le au rebut. Retirez les plateaux, les tiroirs, le verrou de la porte et les joints pour éviter qu'un infant ou un animal domestique ne soit coincé dans l'appareil.
AVERTISSEMENT: Débranchez l'appareil de la prise d'alimentation avant de le nettoyer.
Évitez de nettoyer l'appareil à l'aide de brosses dures, métalliques, de détergents en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution organique, acide ou alcaline similaire. Veuillez nettoyer avec du détergent spécial réfrigérateur pour éviter tout dommage.
Nettoyez l'appareil lorsqu'il ne comporte que peu ou pas de vin
stocké ; le nettoyage n'est nécessaire que lorsqu'il est sale.

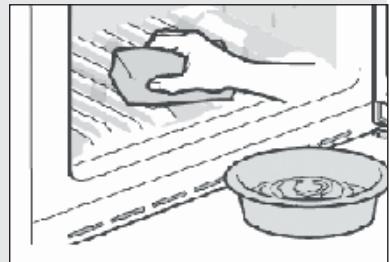

Nettoyez l'intérieur et l'extérieur de l'appareil avec une éponge humide trempée dans de l'eau tiède et un détergent doux.
Rincez avec de l'eau tiède propre et faites sécher à l'aide d'un chiffon doux.
Ne lavez aucune pièce de l'appareil dans le lave-vaisselle.
- Attendez au moins 7 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommageraient le compresseur.

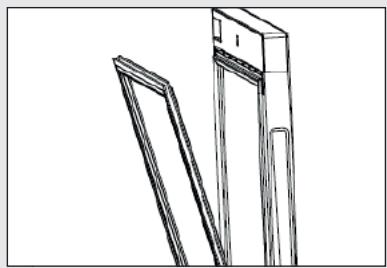

Nettoyez le joint de porte :
Nettoyez les joints de porte tous les 3 mois pour garantir une
bonne étanchéité comme indiqué ci-dessous : Retirez : Saisissez le joint de porte et tirez-le selon la direction de la flèche pour l'enlever complètement et de façon ajustate.
Trempez la brosse dans de l'eau ou de l'alcool de qualité alimentaire, nettoyez
d'abord la rainure du joint de porte en faisant les mouvements de va-et-vient. Essuyez ensuite la surface du joint de porte avec une serviette imbibée d'eau ou d'alcool de qualité alimentaire.
Enfin, lavez le joint de porte et essuyez-le avec une serviette propre.
Monter le joint de porte après le nettoyage :
Avant d'effectuer l'installation, assurez-vous que le joint de porten'est pas mouillé. Insérez le joint de porte dans la rainure et appuyez-le fermement du haut vers le bas à l'aide de vos mains jusqu'à ce qu'il soit entièrement inséré dans la rainure.
Nettoyage des clayettes :
Les clayettes peuvent etre retirees pour etre nettoyees.
Retirez toutes les bouteilles.
Soulevez chaque clayette avant de la retirer.
Nettoyez-la à l'aide d'une serviette douce.
Attendez qu'elles sèchent avant de les remettre dans l'appareil.
AVERTISSEMENT:
Attendez au moins 7 minutes pour rebrancher l'alimentation après tout débranchement.
Vérifiez les accessoires et la documentation conformément à cette liste : sans isolation.
| Nom | Manuel d'Utilisation | Carte de Service | Clayette | Petite étagère | Couvercle | Étiquete-tage Énergétique | Touches | Caméra gauche de la porte |
| HWS84GA | 1 | 1 | 6 | 1 | 1 | 1 | 2 | 2 |
| HWS84GNF | 1 | 1 | 6 | 1 | 1 | 1 | 2 | 2 |
| HWS49GA | 1 | 1 | 4 | 1 | 1 | 1 | 2 | 2 |
| HWS49GAE | 1 | 1 | 4 | / | / | 1 | / | / |
| HWS66GGE | 1 | 1 | 5 | / | / | 1 | 2 | / |
Notification
En raison des modifications techniques et des divers modèles, certaines illustrations de ce manuel peuvent être différentes de votre méthode.

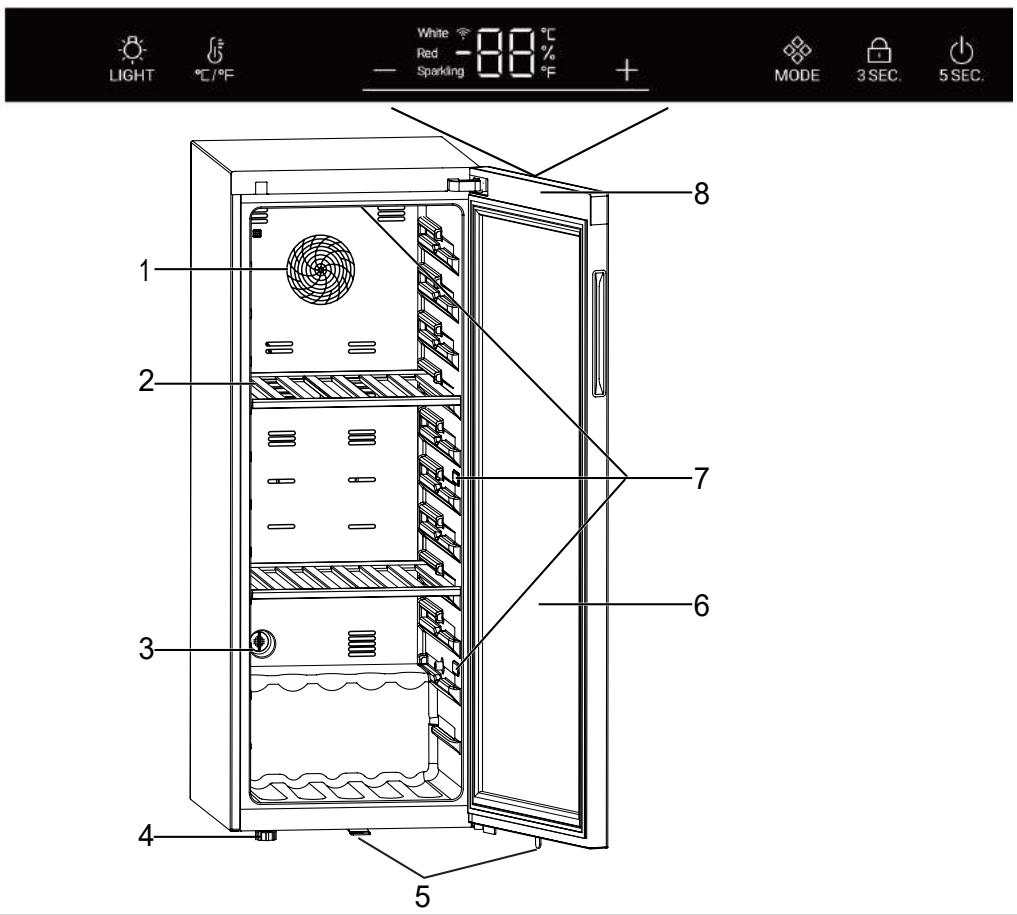

Photo de l'appareil
- Ventilateur(sauf HWS49GAE)HWS66GGE)
- Clayette

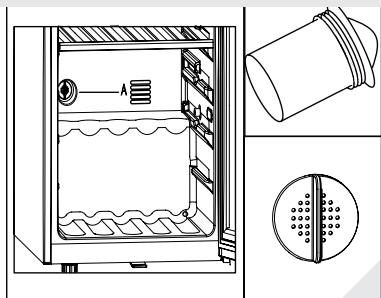

- Filtre à charbon actif
-
Pieds ajustables
-
Serrure (sauf HWS49GAE)
- Porte
- Lampe d'éclairage à LED

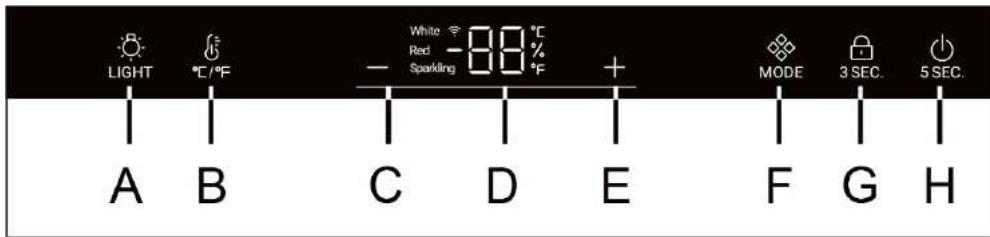

- Affichage (à l'avant de la porte)
1. Déballage
Sortez l'appareil de I'emballage.
Retirez tout le matériel d'emballage, y compris la base en mousse et le ruban adhésif Maintenant les accessoires.
2. Conditions environnementales
La température de la pièce doit toujours être comprise entre 10^ et 38^ , car elle peut influencer la température interne de l'appareil ainsi que la consommation d'énergie. N'installez pas l'appareil pres d'autres apparéils qui produit de la chaleur (cuisinières, réfrigerateurs) sans isolation.
3. Exigences en matière d'espace

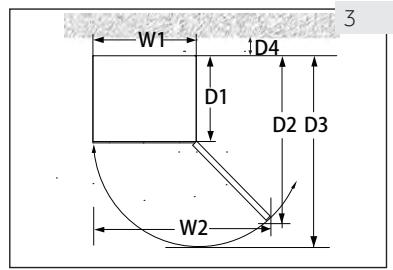

Espace requis pour l'ouverture de la porte (Fig.3):
| Largeur en mm | Profondeur en mm | Distance par rapport au mur en mm |
| W1 | W2 | D1 | D2 | D3 | D4 |
| 495 | 630 | 535 | 1033 | 1047 | 100 |

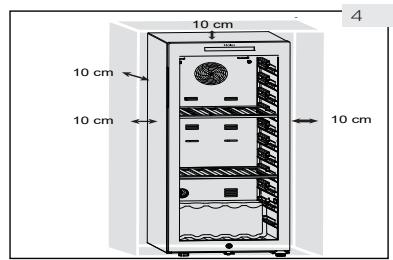

4. Ventilation de l'espace
Pour des raisons de sécurité et énergétiques, veuillez respecter la distance de ventilation requise qui est de 10 cm dans tous les sens (Fig. 4).
AVERTISSEMENT!
Tenez les ouvertures d'aération de l'appareil ou dans les structures encastrées libres de toute obstruction. Cet apparéil de réfrigération n'est pas destiné à être utilisé comme un apparéil intégrable
5. Alignment de l'appareil
L'appareil doit être placé sur une surface solide et plane.
- Penchez légèrement l'appareil vers l'arrière (Fig. 5).
- Ajustez les pieds réglibres avant au niveau souhaité en les tournant.
- Vérifiez la stabilité en basculant entre les diagonales. Faites basculer légèrement dans les deux sens. Sinon le cadre peut se déformer causant ainsi une fuite au niveau des joints de porte. Une légère inclinaison vers l'arrête facilitite la fermeture de la porte.
6
6. Ajustement des portes
L'appareil se ferme plus facilement lorsque les pieds de mise à niveau situés à l'avant sont régles :
Tournez les pieds réglables (Fig. 6) pour les faire tournier vers le haut ou vers le bas:
L'appareil se soulève lorsque vous tournez les pieds dans le sens horaire.
L'appareil s'abaisse lorsque vous tournez les pieds dans le sens antihoraire.
7. Temps d'attente
L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport en cas d'inclinaison de l'appareil. Avant de brancher l'appareil à l'alimentation électrique, patientezpendant 24 heures (Fig. 7) pour permettre à l'huile de re-tourner dans la capsule.
8. Branchement électrique
Avant chaque branchement, vérifiez si :
L'alimentation électrique, la prise et le fusible sont adaptés à la plaque signalétique.
la prise de courant est mise à la terre et il n'y a pas de multiprise ou de rallonge.
la prise d'alimentation et la fiche correspondent parfaitement.
Connectez la fiche à une prise correctement installée.
AVERTISSEMENT!
Pour éviter tout risque, tout cordon d'alimentation endommagé doit être remplaced par le service client (voir carte de garantie)
9. Réversibilité de la porte(sauf HWS49GAE,HWS66GGE)
Avant de raccarder l'appareil à l'alimentation électrique, vérifie que la porte bascule de la droite (tel que livre) vers la gauche, selon les commodités de l'emplacement d'installation et l'utilisation
AVERTISSEMENT!
L'appareil est lourd. Deux personnes doivent manoeuvrer la réversibilité de la porte.
Avant toute opération, débranchez d'abord l'appareil de l'alimentation.
Ne penchez pas le réfrigérateur à plus de 45^ pour éviter d'endommager le système de réfrigération.

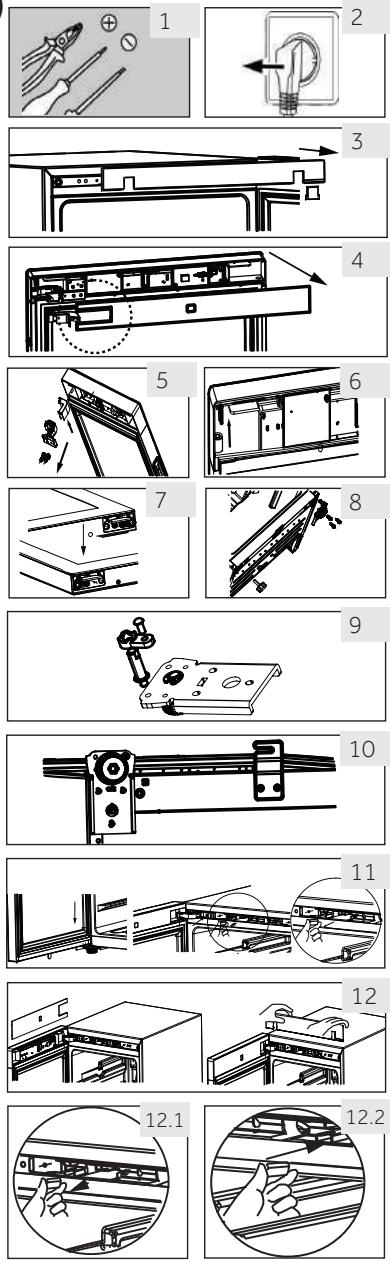

Étapes de montage(sauf HWS49GAE,HWS66GGE)
- Prévoyez les outils nécessaires.
- Débranchez l'appareil.
- Ouvrezlaporte, démontez la bande avant et trouvez la bande correspondante pour enlever le côté gauche et le placer sur le côté droit de l'espace.
- Débranche le cable de raccordement. Tirez la partie supérieure du joint de la porte et démontez la bande arrière de la porte (Retirer de l'ouverture latérale gauche).
- Retirez 2 vis de la charnière inférieure.
- Retirez le couvercle et la charnière, retirez le couvercle de l'axe et montez-le de l'autre côté, ensuite montez la charnière dans l'axe.
- Retirez lacame et le support de porte, déplacez le support de porte vers l'autre côté de la porte. Installez la nouvellecame disponible dans la pochette.
- Avec l'armoire inclinée (moins de 45^ ), retarder la charnière inférieure (3 vis) pour le support.
- Retirez lacame à charnière inférieure et l'arbre de basculement.Installez l'arbre sur le cote croit de la charnière inférieure.Retirez lacame de la pochette d'instructions et l'inclallez-la sur I'axe de charnière inférieur.
- Installez la charnière inférieure et le pied inférieur de l'autre côté de l'armoire. Lubrifiez la came.
- Installez la porte sur la tige de charnière inférieure, et fixez la charnière supérieure avec deux vis sur l'armoire. Fixez les fils de signalisation au milieu de la rainure supérieure de la charnière et prenez le couvercle de la charnière dans la pochette d'instructions et fixez-le sur la charnière supérieure.
- Installé le joint d'étanchéité de la porte et la bande de porte sur la porte. Insérez la paire de fils du signal de porte, déplacez l'interrupteur magnétique (12.1) vers la fente de montage (12.2) droite du caisson supérieur et fixez la garniture avant de l'armoire.
- Assurez-vous que la porte peut s'ouvrir et se fermer normalement.
1. Avant la première utilisation
Retirez tous les emballages. Il s'agit entre autres de la base en mousse et du ruban adhésif qui maintainent les accessoires de la cave à vin à l'intérieur et à l'extérieur. Tenez-les hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.
Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant d'y mettre du vin.
- Une fois l'appareil bien positionné et nettoyé, attendez au minimum 2 heures avant de le brancher à une source d'alimentation. Si vous cave à vin est inclinée pour une raison quelconque, patientez pendant 24 heures avant de le brancher. Consultez la section INSTALLATION.
- Une fois l'appareil branché sur une prise électrique, laissez-le fonctionner pendant au moins 30 minutes pour qu'il s'adapte avant d'effectuer tout réglage.
La température est automatiquement réalisée à 12^ . Si vous le souhaitez, vous pouvez modifier la température manuelle. Veuillez consulter la section TEMPERATURE.
2. Touches tactiles
Les boutons du panneau de commande sont des touches tactiles qui repondent une fois que vous les effleurez du doigt.
3.Description du panneau de commande
A Bouton d'éclairage interieur
B Bouton de Conversion °C /°F
C Bouton de réglage de température : bas
D Affichage
E Bouton de réglage de température :
haut
F Bouton de mode
G Bouton de verrouillage
H Bouton d'alimentation
4. Fonction de verrouillage automatique
Le panneau de commande se verrouille automatiquement à partir de n'importe qu'elle touche après 30 secondes après avoir ete activé, il est léger. Pour activer le verrouillage du clavier, appuyez sur le bouton 3SEC. appuyez sur le bouton pendant 3 secondes ; une fois verrouillé, les voyants DEL retro-éclairés s'éteignent. Le bouton A n'est pas verrouillé.
5. Fonction du bouton marche/arrêt
Appuyez sur le bouton H pendant 5 secondes pour eteindre la cave a vin.
Appuyez ensuite sur le bouton H pendant 5 secondes pour allumer la cave à vin.
6. Réglage de la température
Notification
Préroglages
- Une fois que vous avez branché l'appareil dans une prise électrique, laissez l'appareil s'acclimater pendant au moins 30 minutes avant d'effectuer tout réglage.
Lorsque l'appareil est mis en marche après avoir eté débranché de l'alimentation électrique principale, il peut s'écouler plusieurs heures avant que les températures correctes ne soient atteintes. Le temps exact varie en fonction de l'environnement et du réglage de la temperature.
Appuyez sur la touche + ou - , l'affichage commence à flash. Appuyez sur la touche + mou
pour régler la température souhaitée. La plage de réglage de la température :5-20°C (41 - 68°F). Arrête d'appuyer sur la touche pendant 3 secondes, la température est confirmée.
7. Mode de Fonctionnement
Appuyez sur le bouton MODE, la température passé de scintillante (8°C ou 47°F) à blanche (12°C ou 54°F) et rouge (16°C ou 61°F).
Réglages de température recommendés
Les températures de dégustation suivantes sont recommandées pour les différents types de vin.
| Vin rouge | +13°C à +20°C (+55°F à + 68°C) | Vin mousseux Prosecco | +5°C à +8°C (+41°F à 47°F) |
| Vin blanc | +9°C à +12°C (+48°F à +54°F) | | |
Si vous conservez le vin pendant de longues périodes, il doit'être conservé à une température comprise entre +10^ et +12^ ( 50^ et +54^ ).
8. Mode veille
L'écran d'affichage se met automatique en veille après 30 secondes. Il s'allume automatique lorsque vous appuyez sur une touche ou ouvre la porte.
Notification Influence sur les températures
Les températures internes de l'appareil sont influencées par les facteurs suivants :
- Température ambiente
La quantité de bouteilles stockées
La fréquence d'ouverture de la porte
L'emplacement de l'appareil
Le réglage par défaut est 12^
Lorsque l'affichage cesse de clignoter, il revient à l'affichage de la température actuelle à l'intérieur de la cave à vin. Il faudra un certain temps pour atteindre la température de consigne.
9. Réglage du mode d'éclairage
Appuyez sur le bouton Light. Lorsque les lumieres de l'armoire sont allumées, elles s'illuminent progressivement. Lorsque vous appuyez une fois de plus sur la touche Light, les lumières s'éteignent progressivement.
10. Fonction ^ C / ^ F
Appuyez sur le bouton _ / ^ , basculer entre Fahrenheit et Celsius.
11. Fonction de Mémoire Marche-Arrêt (Power-Off)
En cas de panne de courant, le cellier enregistre automatiquement la température réglée. Àpres le retard du courant, l'appareil fonctionne en fonction de la température réglée avant la panne de courant.
12. Fonction de compensation basse température (sauf HWS49GAE,HWS66GGE)
La cave à vin est dotée d'une fonction de compensation de température faible qui assure la stabilité de la température : Lorsque la température ambiente est inférieure à la température de consigne, la cave à vin démarre automatiquement la fonction de compensation de basse température, chauffant l'application. Lorsque la température de l'application atteint la température de consigne, la fonction de compensation de basse température est automatiquement activée.
13. Alarme d'ouverture de la porte
Si la porte reste ouverte pendant plus de 1 min, une alarme se déclenché et ne s'arrête que lorsque vous refermez la porte ou appuyez sur une touche du panneau d'affichage.
Conseils pour économiser de l'énergie
Assurez-vous que l'appareil est bien ventilé (voir INSTALLATION).
N'installez pas l'appareil en plein soleil ou a proximé de sources de chaleur (par ex. cusinières, chauffages).
Évitez une température inutillement basse dans l'appareil. La consommation d'énergie augmente plus vous réglez bas la température de l'appareil.
Ouvrez la porte de l'appareil le moins souvent et le plus rapidement possible.
Ne dépassez pas la quantité prévue de bouteilles pour éviter de bloquer la circulation de l'air.
Gardez les joints de la porte propres afin que la porte se ferme toujours correctement.
La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayéttes soient positionnés dans le produit comme à l'état frais d'usine, et que les alimentés soient placés sans bloquer la sortie d'air du conduit
1. Clayette
- Les clayettes sont conçues pour le stockage et le retrait faciles du vin.
Elles peuvent être nettoyées à l'aide d'une serviette douce.

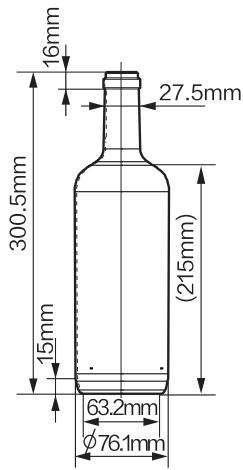

- Les bouteilles ordinaires d'un diamètre de 76 mm peuvent être empilées.
- Les bouteilles Magnum peuvent etre empilées sur la clayette inférieure.
- La quantité peut différer du nombre de bouteilles représentées si elles sont empilées différément.
Conseils pour l'aménagement de votre cave à vin
Nous recommendons que le nombre de bouteilles de vin ne dépasse pas deux couches sur chaque étagère et que la capacité de charge des étagères à vin ne dépasse pas 20 kg. Avant de placer les bouteilles dans la cave à vin, vérifie si les étagères à vin sont complètement stables ou non. De plus, vérifie si une bouteille dépasse ou non des étagères afin d'éviter que les bouteilles ne frappent la porte vitrée lors de la fermeture.
2. La Lumière
L'éclairage interieur LED s'allume lorsque la porte est ouverte. Pour allumer la lumière lorsque la porte est fermée, appuyez sur le bouton. Pour éteindre les lumières, appuyez à nouveau sur le bouton. Pour augmenter l'efficacité énergétique, les lumières doivent être allumées sur off lorsque la cave à vin n'est pas visitation.
3. Verrouillage
Pour verrouiller la cave à vin, fermez la porte et mettez la clé dans le verrou :
Verrouillez la porte en tournant la clé dans le sens antihoraire ;
Déverrouille-la en tournant la clé dans le sens hora.
1. Dégivrage
La cave à vin se dégivre automatiquement ; aucune opération manuelle n'est nécessaire.
2. Remplacement des lampes LED
Les lampes utilisent la LED comme source d'éclairage ; elles consommment moins d'énergie et ont une longue durée de vie. En cas d'anomalie, veuilles contacter le service clientèle. Voir le SERVICE À LA CLIENTÉLE.
AVERTISSEMENT!
Ne remplacez pas la lampe LED vous-même. Elle doit être replacée uniquement par le fabricant ou l'agent de maintenance agréé.
Caracteristiques des lampes LED :
Voltage12V; puissance maximale: 8W (pour HWS84GA, HWS49GNF, HWS66GGE)
Voltage12V; puissance maxiale: 5W (pour HWS49GAE et HWS49GA)
3. Non-utilisation pendant une longue période
Débranche la prise d'alimentation.
Nettoyez l'appareil et les joints de porte tel qu'indiqué ci-dessus.
Laissez la porte ouverte pour éviter les mauvaises odeurs à l'intérieur.
4. Déplacez l'appareil
- Retirez toutes les bouteilles et débranchez l'appareil.
- Fixez les clayettes et autres pieces amovibles à l'intérieur de la cave à vin à l'aide d'un ruban adhésiif.
- N'inclinez pas la cave à vin à plus de 45^ pour éviter d'endommager le système de réfrigération.
5. Échange d'air avec filtré à charbon actif
La maturation des vins dépend des conditions ambiantes. La qualité de l'air est donc déterminante pour la conservation du vin. Un filtré à charbon actif a été installé dans la partie inférieure de la paroi arrêté de l'appareil pour y faire passer un produit de qualité optimale.
Notification
Nous vous recommendons de remplacer le filtrre une fois par an. Les filtres peuvent etre obtenus aupres de votre revendeur.
Remplacement du filtré :
Prenoze le filtré par la poignée. Tournez-le vers la gauche et retirez-le.
Mise en place du filtré:
Insérez la poignée en position verticale. Tournez-le vers la droite et insérez-le.
Voussouvez resoudre la plupart des problemes qui pouraient survenir sans expertise précise. En cas de probleme, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir la section SERVICE CLIENT.
AVERTISSEMENT!
- Avant de procéder à l'entretien, mettez l'appareil hors tension et débranchez la fiche secteur de la prise de courant.
- L'équipement électrique ne doit être entretenu que par desElectriciens qualifiés, car des réparations incorrectes peuvent cause des dommages consécutifs considérables.
Faites remplacer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées afin d'eviter tout risque.
| Codes d'Erreur | Cause | Solution |
| rH | La température est trop élevé. | Veuillez contacter notre service après-vente.Veuillez vérifier la température ambiente doit être entre 10°C et 38°C. |
| rL | TLa température est trop BASSE. |
| Problème | Causes probables | Solutions possibles |
| Le compresseur ne fonctionne pas. | La fiche principale n'est pas branche à la prise. | Branchez la fiche. |
| L'appareil tourne continuèment ou tourne pendant trop longtemps. | La température extérieure est trop élevé. L'appareil a été en arrêt pendant trop longtemps. Une porte de l'appareil n'est pas bien fermée. La porte a été ouverte trop souvent ou pendant trop longtemps. Les joints de porte sont sales, usés, fissurés ou incompatibles. Le flux d'air nécessaire n'est pas garantiet. La température est trop BASSE. | Dans ce cas, il est normal que l'appareil tourne plus long-temps. Normalement, l'appareil met un certain temps pour refroidir complètement. Fermez la porte et assu-rez-vous que l'appareil est placé sur une surface plane et qu'aucun aliment ou réciplient ne la cogne. N'ouvre pas les portes trop fré-quemment. Nettoyez le joint de la porte ou faites-le remplaçer par le service client. Assurez une ventilation adéquate. Le problème sera résolu automatiquement une fois la température souhaïée atteinte. |
| L'intérieur de la cave est sale et/ou sent mauvais... | L'intérieur de la cave à vin a besoin d'être nettoyé. | Nettoyez l'intérieur de la cave à vin. |
| L'appareil n'est pas suffisamment froid. | La température est trop élevé. Des bouteilles ont été ajoutées tout récemment. Une porte de l'appareil n'est pas bien fermée. La porte a été ouverte trop souvent ou pendant trop longtemps. Les joints de porte sont sales, usés, fissurés ou incompatibles. | Régliez à nouveau la tempéra-ture Laissez le temps aux bouteilles récemment ajoutées d'atteindre la tempéuration souhaïée. Fermez la porte. N'ouvre pas les portes trop fréquemment. Nettoyez le joint de la porte ou faites-le remplaçer par le service client. |
| L'intérieur de l'ap-pareil est trop froid. | La température est trop BASse. | Régliez à nouveau la tempéra-ture |
| Formation de moi-sissure à l'intérieur du réfrigérateur. | Le climat est trop chaud et trop humide. Une porte de l'appareil n'est pas bien fermée. La porte a été ouverte trop souvent ou pendant trop longtemps. | Augmentez la tempéuration Fermez la porte. N'ouvre pas la porte / le tiroir trop fréquemment. |
| L'humidité s'accumule sur la surface extérieure de la cave à vin. | Le climat est trop chaud et trop humide.La porten'est pas fermée hermétiquement. L'air froid dans l'apareil et l'air chaud à l'extérieur se condensent. | Ceci est normal en zone humide et cela change lorsque l'humidité diminue.Assurez-vous que la porte est fermée hermétiquement et que les joints sont parfaite-ment étanches. |
| L'appareil émet dessons anormaux | L'appareil n'est pas placé sur une surface plane.L'appareil est en contact avec certains objets. | Régliez les supports afin d'équilibrer l'appareil.Retirez les objets autour de l'appareil. |
| Youssentendrez un son léger idén-tique à celui de l'eau courante. | Cela est normal | - |
| L'éclairage interieur ou le système de ré-froidissement ne fonctionne pas. | La fiche secteur n'est pas branche sur la prise secteur.L'alimentation électrique est anormale.La lampe LED ne fonctionne pas. | Branchez la fiche.Vérifiez l'alimentation électrique de la piece. Appelez la compétie d'électricité locale.Veuillez appeler le service pour changer |
| Les parois du réfrigérateur et le joint de portedevennent chauds. | C'est normal. | - |
| La porten'a pas été correctement fermée. | L'appareil n'est pas équilibré.La porte est bloquée. | Équilibré-le à l'aide des pieds de mise à niveau.Vérifiez si les bouteilles ou les clayettes peuvent en être la cause. |
Pour contacter l'assistance technique, visitez notre site Internet:
https://corporate.haier-europe.com/en/. Dans la section «websites», désisissez la marque de votre produit et votre pays. Vous serez redirigé vers le site Web spécifique où vous peuvent才知道 le nombre de téléphone et le formulaire pour contacter l'assistance technique
Fiche produit conforme à la réglementation UE N° 2019/2016
| Marque | Haier | Haier | Haier |
| Nom du modèle/identifient | HWS49GA /HWS49GAE | HWS84GNF | HWS84GA /HWS66GGE |
| Catégorie | Cave à vin | Cave à vin | Cave à vin |
| Catégorie de réfrigération domestique | I | I | I |
| Classe d'efficacité énergétique | F | F | G |
| Consommation énergétique annuelle (kWh/an)1) | 104 | 110 | 149/153 |
| Volume de stockage (L) | 116/118 | 198 | 198 |
| Classe climatique :
Cet apparéil doit être utilisé à une température ambiente variant entre 10°C et 38°C. | SN N ST | SN N ST | SN N ST |
| Émissions de bruits aériens acous-tiques (db(A) re 1pW) | C(37) | C(37) | C(37) |
| Type d'appareil | Position libre | Position libre | Position libre |
| Cet apparéil est destiné à être utilisé exclusivement pour le stockage de vin. | Oui | Oui | Oui |
| Dimensions (P/L/H en mm) | 585/497/820 | 585/497/1270 | 585/497/1270 |
Explications :
1) D'après les résultats des tests standard pendant 24 heures. La consommation réelle dépend de l'environnement réel, de la quantité de bouteilles, de la température régée, de l'ouverture et de la fermeture de la porte, etc.
2) La consommation d'énergie nominale est la valeur obtenu en fonction de l'essay standard lorsque l'armoire à vin n'allume pas la nuitée à l'intérieur.
—tempérée élargie: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10^ et 32^ ),
—tempérée: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16^ et 32^ ),
—subtropicale: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambientes comprises entre 16^ et 38^ ),
—tropicale: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16^ et 43^
Normes et directives
Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.
Nous vous recommendons notre service clients Haier et l'utilisation de pieces de rechange d'origine.
Si vous avez un problème avec l'appareil, veuillez-vous reférer à la section DÉPANNAGE.
Si vous ne trouvez pas de solution, veuillez contacter
-ète vendeur local ou
- rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numérores de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.
Pour contacter notre service, assurez-vous que vous dispose des informations suivantes.
Ces informations sont disponibles sur la plaque signalétique.
Modèle N° de Série
Vérifi ez également la Carte de garantie fournie avec le produit en cas de garantie.
Pour des renseignements généraux concernant les entreprises, vous trouvez ci-jointes nos adresses en Europe :
| Adresses de Haier en Europe |
| Pays* | Adresse postale | Pays | Adresse postale |
| Italie | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIE | France | Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE |
| Espagne Portugal | Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPAGNE ITALIE | Belgique-FR Belgique-NL Pays-Bas Luxembourg | Haier Benelux SA Anderlecht Route de Lennik 451 BELGIQUE |
| Allemagne, Autriche | Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE | Pologne République Tchèque Hongrie Grèce Roumanie Russia | Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE |
| Royaume Uni | Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni |
DISPONIBILITÉ DES PIEÇES DE RECHANGE
Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur le marché de la dernière unité du modele;
Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période minimale de sept ans, et les joints de porte sont disponibles pour une période minimale de 10 ans à compter de la mise sur le marché de laforthème unité du modele;ARANTIE
La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, pas de garantie légale requise pour la Tunisie.
Pour plus d'informations sur le produit, veuillez consulter https://eprel.ec.europa.eu/ ou scannez le QR sur l'étiquette energetique fournie avec l'appareil
(66)
HWS66GGE
(49)
HWS49GA
HWS49GAE
(84)
HWS84GA
HWS84GNF
Haier
Manuale utente
Cantinetta per vini
HWS84GA
HWS84GNF
HWS49GA
HWS49GAE
HWS66GGE
Notice Facile
