BIO ISLAND WO/A/120 - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine îlot
Caractéristiques techniques principales	Extraction à recirculation ou évacuation extérieure
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Largeur : 120 cm, Profondeur : 60 cm, Hauteur : réglable
Poids	Environ 30 kg
Compatibilités	Compatible avec les systèmes de filtration ELICA
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Max 300 W
Fonctions principales	Éclairage LED, plusieurs niveaux de puissance d'aspiration
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client ELICA
Sécurité	Protection contre les surcharges, conforme aux normes CE
Informations générales utiles	Installation recommandée par un professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - BIO ISLAND WO/A/120 ELICA

Comment nettoyer le filtre à graisse de l'ELICA BIO ISLAND WO/A/120 ?

Pour nettoyer le filtre à graisse, retirez-le et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez ensuite à l'eau claire et laissez sécher avant de le remettre en place.

Quel type d'ampoule dois-je utiliser pour l'éclairage de l'ELICA BIO ISLAND WO/A/120 ?

Utilisez des ampoules LED de type E27 pour l'éclairage de l'ELICA BIO ISLAND WO/A/120. Vérifiez la puissance maximale indiquée dans le manuel d'utilisation.

Comment puis-je ajuster la vitesse d'aspiration de la hotte ?

La vitesse d'aspiration peut être ajustée à l'aide du panneau de commande situé sur le devant de la hotte. Appuyez sur les boutons correspondants pour augmenter ou diminuer la vitesse.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal pendant le fonctionnement, surtout à des vitesses élevées. Si le bruit est excessif ou anormal, vérifiez que le filtre est propre et que la hotte est correctement installée.

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé tous les 6 mois ou si vous remarquez une diminution de l'efficacité d'aspiration ou une odeur persistante lors de la cuisson.

Puis-je utiliser la hotte en mode recyclage ?

Oui, l'ELICA BIO ISLAND WO/A/120 peut être utilisée en mode recyclage avec un filtre à charbon installé. Assurez-vous que le mode est sélectionné dans le panneau de commande.

Quel est le niveau d'efficacité énergétique de l'ELICA BIO ISLAND WO/A/120 ?

L'ELICA BIO ISLAND WO/A/120 a un niveau d'efficacité énergétique classé A, ce qui la rend économe en énergie.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'ELICA dans la section 'Support' ou 'Téléchargements'.

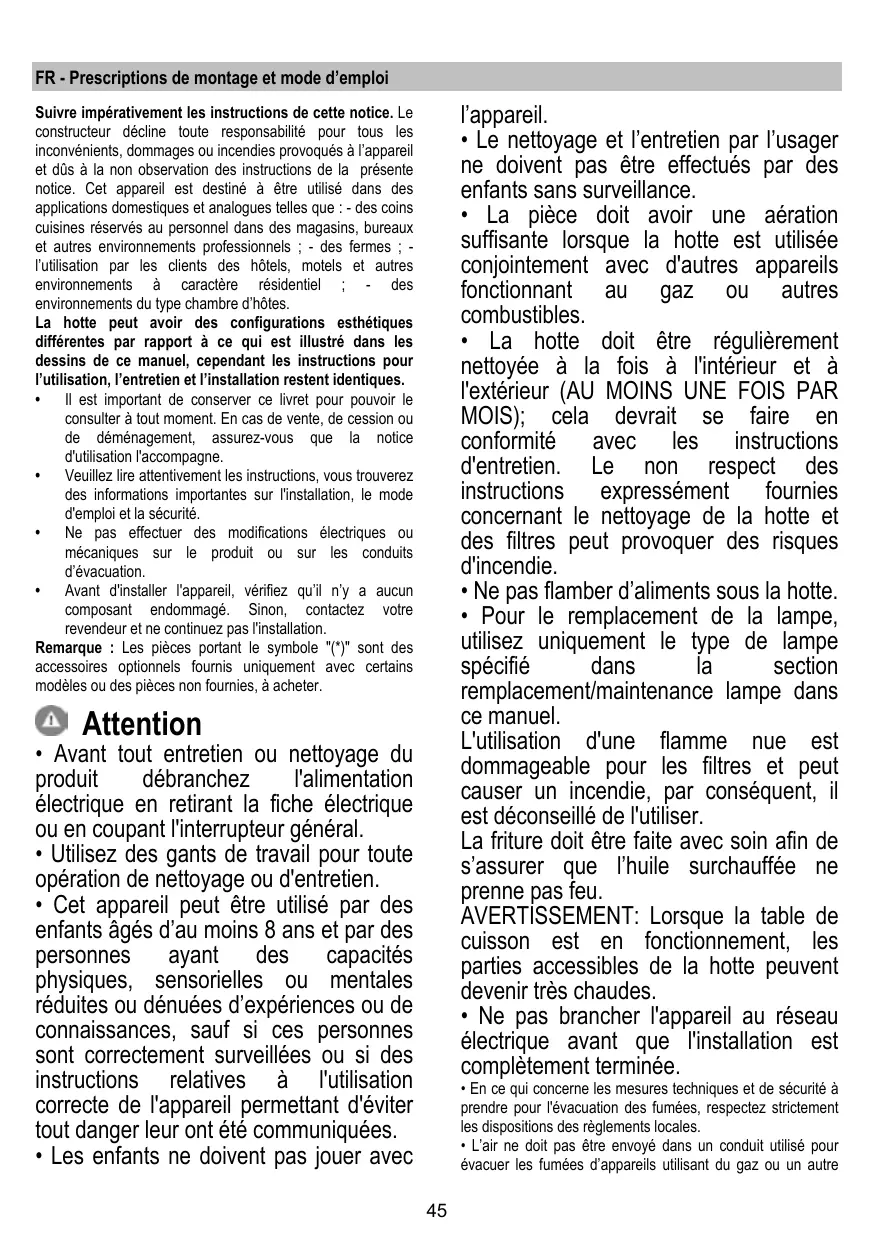

MODE D'EMPLOI BIO ISLAND WO/A/120 ELICA

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez dire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne continue pas l'installation.

Remarque : Les pieces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pieces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jourer avec

I'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectues par des enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causeur un incendie, par consequent, il est deconseilde l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électricque avant que l'installation est complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre

combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION!

• Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande à distance séparé ou tout autre disposifqui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une

utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtres(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtres àGRAisse lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Tout signe distinctif, différence de couleur et déformation superficielle n'est pas un défaut mais une caractéristique du bois, matériel noble, naturel et vivant ayant tendance à changer au fil du temps. Ceci rend chaque produit unique et non repétitif.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent etre en nombre minime (angle maxi du coude: 90^
! Éviter les variations excessives de section du tuyau.

Version filtrante

L'air d'aspiration sera dégraissé et désodoré avant d'être renvoyé dans la pierce.

Pour utiliser la hotter dans cette version, vous doivent accorder un système de filtrage supplémentaire basé sur charbon actif.

Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Branchement electrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électriche et d'en vérifier le fonctionnement correct, contrôlez toujours que le cable d'alimentation soit monté correctement. La hotte est poursvue d'un cable d'alimentation spécial; en cas de déterioration du cable, en demander un neuf au service d'assistance technique.

Montage

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation可以选择.
• Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
• Vérifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel foumi (pour des raisons de transport) d'autre matériel foumi avec l'équipement (par exemple: vis () , garanties () etc., dans ce cas, enlevez-les et conservezles.

Appareil excessivement lourd ; la manutention et l'installation de la hotte doivent etre effectuees par deux personnes ou plus.

Fonctionnement

Touche ON/OFF lumière

Sert à allumer ou éteindre l'éclairage du plan de cuisson.

Uniquement sur certains modèles :

Réglage intensité : Quand la lumière est allumée, enforcer et maintainir enforcé pour régler l'intensité de la luzière.

Réglage tonalité : Quand la lumière est allumée, enforcer et maintainir enforcé les

touches " et " pour régler la tonalité de la lumière.

Touché de sélection vitesse « BOOST »

1ère pression : pour activer la vitessed'aspiration intensive « BOOST 1 »,temporisée pendant 30 minutescette programmation prolongée a etecouce pour garantir unDELAY utile pour lescuissons à haut contenu de fumée

Remarque: après 30 minutes, la hotte repassera à la vitesse d'aspiration precedemment définie

2ème pression (« BOOST 1 » activé) : pour activer la vitesse d'aspiration intensive « BOOST 2», temporisée pendant 7 minutes

Remarque: 7 minutes après la hotte repassera à la vitesse d'aspiration précédemment définie

3ème pression (« BOOST 2 » activé) : pour quitter la fonction, et revenir à la vitesse précédément définie.

Remarque : la touche de la vitesse precedemment définie reste allumée durant le fonctionnement des BOOST

Touche de selection vitesse 3

Sert à activer la vitesse (puissance d'aspiration) élevée

Touche de selection vitesse 2

Sert à activer la vitesse (puissance d'aspiration) moyenne

Touché de sélection vitesse 1

Sert à activer la vitesse (puissance d'aspiration))basse

Touche allumage

Sert à allumer la hotte et permet de

sLECTIONner les vitesses; en appuyant dessus quand le moteur est allumé, le moteur s'éteint

Remarque: si aucune fonction n'est activée au bout de 10 secondes, la hotte s'eteint.

Voyants de saturation des filtres

La hotte signale, à intervalles réguliers, l'obligation d'effectuer l'entretien des filtres.

Touches " " et " >> allumées avec clignotement très lent : effectuer l'entretien du filtre àGRAISE.

Touches " " et " >> allumées avec clignotement rapide : effectuer l'entretien du filtré à odeur.

Remarque: La signalisation de la saturation des filtres est visible les 10 premières secondes à compter de l'allumage de la hotte

Réinitialiser voyants saturation filtrés:

Appuyer longtemps sur les touches

Les touches clignoteront rapidement–pour confirmer le reset effectif

Activation voyants de saturation des filtres

Remarque: cette opération doit être effectue quand la hotter est éteinte.

-Filtre a graisse

Appuyer sur les touches pour activer la fonction

et "longtemps

les touches s'allument avec un clignotement très lent, pour indiquer qu'il est possible d'activer l'indicateur du filtré àGRAISSSE

Remarque: Appuyer sur les touches "I" et "O" pour activer ou désactiver

-Filtre a odeur

Appuyer sur les touches pour activer la fonction

et 1111 longtemps

les touches s'allument avec un clignotement rapide, pour indiquer qu'il est possible d'activer l'indicateur du filtré à odeur (normalement désactivé)

Remarque: Appuyer sur les touches "I" et "O" pour activer ou désactiver

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 29-30-32-34-35

Il retient les particules deGRAISE issues de la cuisson.

Le filtrte doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaissselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisse peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 33

Retient les odeurs désagreables de cuisson.

Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessite) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lavve-vaisse à 65^ (dans le cas de lavage dans le lavve-vaisse suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abimer le filtré, ensuite le metre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtré sera abimé.

Replacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettant une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.
