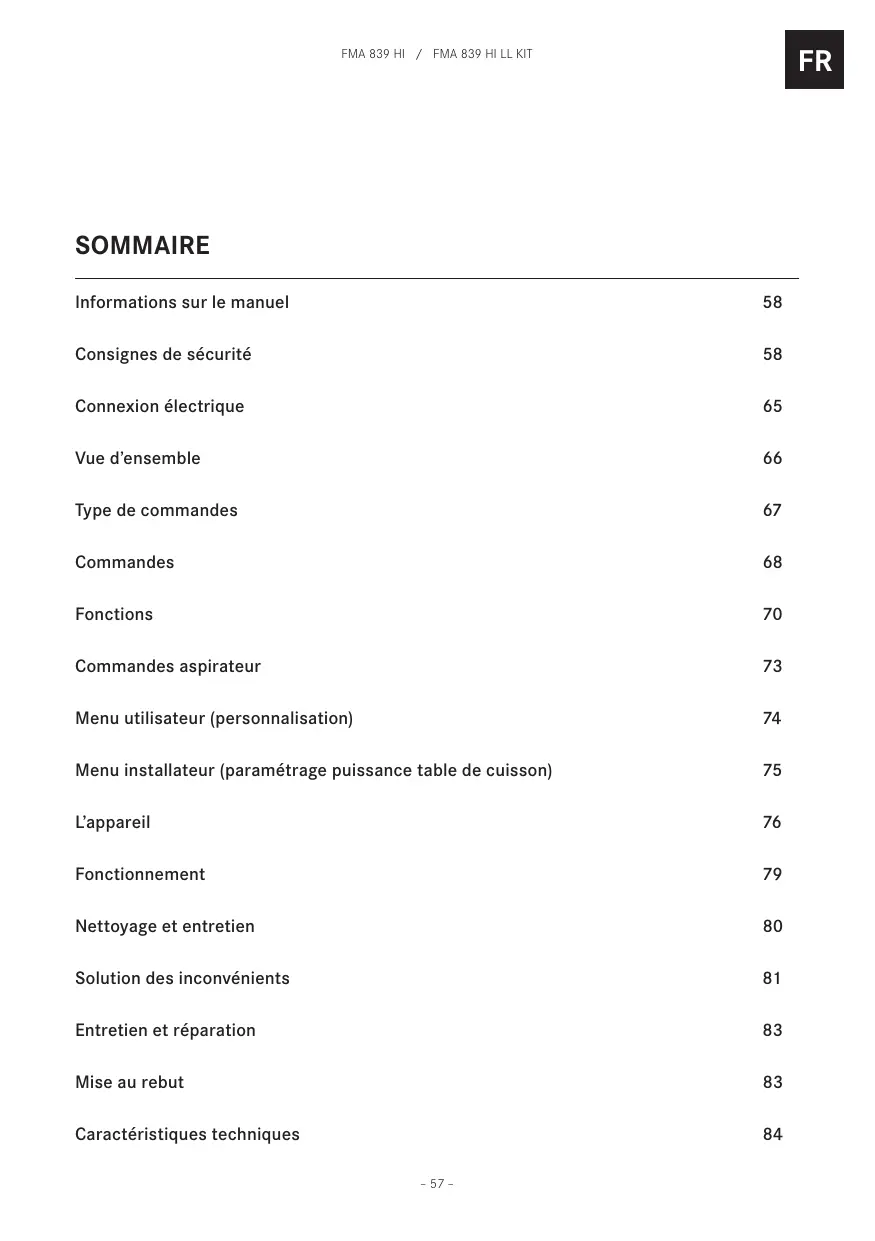

MODE D'EMPLOI MARIS FREE FRANKE

Informations sur le manuel 58
Consignes de sécurité 58
Connexion électrique 65
Vue d'ensemble 66
Type de commandes 67
Commandes 68
Fonctions 70
Commandes aspirateur 73
Menuutilisateur(personnalisation) 74
Menu installateur (paramétrage puissance table de cuisson) 75
L'appareil 76
Fonctionnement 79
Nettoyage et entretien 80
Solution des inconveniens 81
Entretien et réparation 83
Mise au rebut 83
Caracteristiques techniques 84

Ces instructions pour l'utilisation sont valables pour différents modèles de l'appareil. Il est donc est possible que certaines caractéristiques et fonctions ici décrites ne soient pas disponibles sur le modèle spécifique achété.

Lire attentivement les instructions pour l'utilisation avant d'utiliser l'appareil.
Conserver les instructions pour l'utilisation.
Utiliser l'appareil décrit dans ces instructions exclusivement conformément à l'usage prévu.

Symbole Signification

Avertissement de danger
Avertissement de danger de
blessures

Actions en sécurité et avertissements pour éviter des blessures ou des dommages.

Action. Indique une action devant être effectuee.

Résultat. Résultat d'une ou de plusieurs actions.

Critère devant être satisfait avant d'effectuer l'action suivante.

CONSIGNES DE SECURITÉ

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, dire attentivement ce manuel avant d'insteller et d'utiliser l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de transfert ou de vente. Les utilisateurs doivent connaître parfaitement le fonctionnement et les caractéristiques de sécurité de l'appareil. Les systèmes d'induction de

ces tables de cuisson répondent aux exigences des normes CEM et de la directive EMF et ne devraient pas interférer avec d'autres apparèils électroniques. Les porteurs de pacemakers ou d'autres implants électroniques doivent évaluer avec leur médecin ou avec le fabricant de ces implants si leur résistance aux interférences est suffisante.

! Les connexions électriques doivent être effectuées par un technicien spécialisé. Avant

de procesder à la connexion électrique, dire la section CONNEXION ÉLECTRIQUE.

Pour les appareils munis d'un cordon d'alimentation, la disposition des bornes ou le tronçon de conducteurs entre l'ancrage du cordon et les bornes doivent être tels que les conducteurs porteurs de courant se tendent avant le conducteur de mise à la terre au cas où le cordon sortirait de l'ancrage.

Le fabricant decline toute responsabilité relative à des dommages résultat d'une installation incorrecte ou inappropriée.
Vérifier que la tension du secteur correspond à celle indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil.
Les connexions électriques fixes doivent intégrer les moyens de disjonction prévus par les codes en vigueur.
Pour les appareils de classe I, vérifier que l'alimentation

électrique domestique assure une mise à la terre ajuste.

Connecter l'aspirateur à la cheminée d'évacuation avec un tuyau ajustat. Faire référence aux accessoires en vente dans le commerce et indiqués dans le manuel d'installation (pour les tuyaux circulaires : diamètre minimum 120 mm). Le tuyau d'évacuation doit être le plus court possible

Brancher l'appareil au secteur avec un interrupteur omnipolaire.
Respecter impératifient toutes les normes concernant l'évacuation de l'air.
Ne pas relier l'appareil d'aspiration sur les conduits d'évacuation qui acheminent les fumées de combustion (chaudières, cheminées, etc.)
Si l'aspirateur est utilisé en même temps que des appareils non électriques (par ex. appareils avec

des brûleurs à gaz), veiller à ce que la piece soit ajustatement aérée, afin d'empêcher le retard des gaz d'évacuation. Lorsque l'appareil de cuisson est utilisé avec des appareils alimentés de sources d'énergie autres qu'électriques, la pression négative dans la piece ne doit pas dépasser 0,04 mbar afin d'éviter que les fumées soient réaspirées dans la piece par l'appareil de cuisson.

Ne pas évacuer l'air à travers un conduit utilisé pour l'évacuation des fumées des apparèils alimentés au gaz ou autres combustibles
Si le cordon d'alimentation est endommagé, le faire remplacer par le fabricant, par un technicien du service après-vente/agréé ou par un technicien spécialisé, afin d'éviter toute situation de danger.
Brancher la fiche de l'appareil à une prise

conformé aux normes en vigueur, située dans une position accessible.

En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux normes prévues par les autorités locales.

ATTENTION:avant

d'installer l'appareil, retirer les films de protection.

Utiliser uniquement les vis et les petites pieces fournies avec l'appareil.

! AVERTISSEMENT :

toute installation de vis ou d' éléments de fixation non conforme à ces instructions peut entrainer des risques des dangers électriques.

Ne pas regarder directement la lumière avec des instruments optiques (jumelles, lentilles grossissantes...).

Ne pas laisser les enfants effectuer le nettoyage et l'entretien sans la surveillance d'un adulte.
Surveiller les enfants. S'assurer qu'ils ne jouent pas avec cet apparéil.
Cet apparéil ne doit pas être utilisé par des personnes (enfants compris) dont les capacité physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins qu'elles ne soient surveillées et aient été instruites sur la manière d'utiliser l' apparéil en sécurité par une personne responsable de leur sécurité.
Cet apparéil ne peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, qu'à condition qu'ils soient

surveillés, qu'ils aient été ajustement instruits sur la manière d'utiliser l'appareil en sécurité et qu'ils en comprendrent les risques. Interdire aux enfants de jouer avec cet apparéil.

AVERTISSEMENT:

L'appareil et ses parties accessibles peuvent atteindre de très haute températures durant l'utilisation.

Prendre garde de ne pas toucher les résistances.

Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins qu'ils ne soient surveillés en permanence.

Nettoyer et/ou remplacer les filtrres après le déliai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.
Assurer une aération appropriée de la piece lorsque l'appareil fonctionne en même temps que des appareils alimentés au gaz ou autres combustibles (sauf

s'il s'agit d'appareils qui font recircular l'air dans la piece).

ATTENTION: Si la surface presente des fissures, éteindre l'appareil pour éviter tout risque de décharge électrique.
Ne pas brancher l'appareil si la surface est fissurée ou si des dommages sont visibles dans l'épaisseur du matériel.
Ne pas toucher l'appareil avec des parties du corps mouillées.
Ne jamais utiliser des apparèils de nettoyage à vapeur pour nettoyer le produit.
Ne pas poser d'objets métalliques tels que couteaux, fourchettes, cuillères, et couvercles sur la surface de la table de cuisson, car ils pourraient atteindre des températures très élevées.
Avec l'utilisation, éteindre l'élément de la table de cuisson en intervenant sur la commande correspondante.

Ne pas faire confiance au détecteur de casseroles.

ATTENTION: Toute cuisson non surveillée sur une table de cuisson représentant de laGRAISSÉ ou de l'huile peut s'avérer dangereuse et générer un incendie. Ne JAMAIS essayer d'éteindre les flammes avec de l'eau Par contre, débrancher l'appareil etétouffer les flammes, par exemple en les couvrant avec un couvercle ou une couverture anti feu.
ATTENTION: Surveiller le processus de cuisson. Un processus de cuisson de courte durée doit être constamment surveillé.
Cet apparéil n'est pas destiné à être mis en marche via un temporisateur externe ou un système de télécommande séparé.
ATTENTION:Danger d'incendie:Ne pas poser d'objets sur les surfaces de cuisson.
Installer l'appareil de maniere à ce qu'il puisse

etre débranché du secteur avec un écart entre les contacts (3 mm) assurant un débranchement complet en cas de surtension de catégorie Ill.

Ne pas exposer l'appareil aux agents atmosphériques (pluie, soleil).
La ventilation de l'appareil doit etre conforme aux instructions du fabricant.

Critères pour les meubles

La table de cuisson est destinée à être encastrée dans le plan de travail de la cuisine, au-dessus d'un module de cuisine ayant une largeur de 600 mm ou plus.
Si l'appareil est monté sur des matériaux inflammables, respecter scrupuleusement les lignes guides et les normes relatives aux installations à basse tension et à la protection anti-incendie.
Pour les unités à encastrer, les composants (matières plastiques et bois plaqué) doivent être montés avec

des colles résistant à la chaleur (min. 100^ ). Toute utilisation de matériaux et de colles non appropriés risque de provoquer des déformations et des détachements.

Le module de cuisine doit disposer d'un espace suffisant pour permettre les connexions electriques de l'appareil. Les meubles hauts suspendus au-dessus de l'appareil doivent etre installés à une distance laissant suffisamment de place pour travaillercomfortablement.

L'utilisation de bords décoratifs en bois dur autour du plan de travail et derrière l'appareil est autorisée, dés lors que la distance minimum indiquée dans les croquis d'installation est respectée.
La distance minimale entre l'appareil monté et la paroi arrêté est indiquée dans le croquis d'installation de l'appareil encastré (au moins 150 mm pour la

paroi arrêté, 40 mm pour la paroi arrêté et 500 mm minimum pour les meubles évientuèlement au-dessus).
Afin d'eviter toute infiltration de liquides entre le bord de la table de cuisson et le plan de travail, appliquer le joint adhésisif fourni tout le long du bord externe de la table de cuisson avant installation.

Utilisation correcte

L'appareil d'aspiration a etecou exclusivement pour l'élimination des odeurs de cuisine lors d'une utilisation domestique.
N'utiliser enaucun cas l'appareil à des fins autres que celles pour lesquelles il a eté concu.
Contrôler en continu les friteuses durant leur utilisation : l'huile

surchauffée risque de s'incendier.

Ne pas utiliser l'appareil avec un temporisateur externe ou une télécommande séparée.

Ne pas installer l'appar derrière une portedecorative afin d'eviter toute surchauffe.
Ne pas monterABOUT sur l'appareil, sous risque de I'endommager.
Pour éviter d'endommager les joints en silicone, ne pas poser de recipients de cuisson chauds sur le chassis.
Ne pas couper ou préparer des alimentés sur la surface et ne pas y faire tomber d'objets durs.
Ne pas faire glisser des casseroles ou des plats sur la surface en vitrocéramique.

CONNEXION ÉLECTRIQUE

Les connexions électriques doivent être effectuees par un technicien spécialise.
Cet apparéil présente une connexion de type "Y", c'est pourquoit la présence du fil du "neutre" est nécessaire. Le cordon d'alimentation doit être au moins de type H05VV-F. Branchement MONOPHASE, BIPHASE et TRIPHASE : section min. des conducteurs : 2,5 mm². Diamètre externe du cordon d'alimentation : min. 7 mm - max. 15 mm.
Les bornes de connexion sont accessibles en retardant le couvercle de la boîte de jonction.
S'assurer que les caractéristiques de l'installation électrique domestique (tension, puissance maximale et courant) correspondent à celles de l'appareil.

Brancher l'appareil de la maniere indiquée dans le schéma (conformément aux normes de referencia pour ce qui concerne la tension du secteur en vigueur au niveau national).
Il est conseilé d'utiliser le cordon d'alimentation H05V2V2-F de 5 x 2,5 mm². En cas d'utilisation d'un cordon d'alimentation H05V2V2-F de 5 x 2,5 mm², se conformer aux instructions cidesous : pour le branchement triphasé, séparer les 2 fils sertis ensemble etsterol les gains bleues des fils gris.

VUE D'ENSEMBLE

FMA 839 HI - Table de cuisson à 4 zones avec注意到

1 Zone de cuisson
2 Bandeau de commande

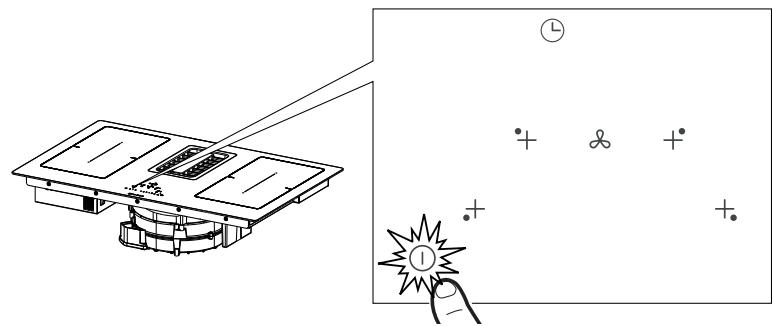

Boutons et éléments d'affichage

Appuyer pendant 2 secondes sur la touche On/Off ① pour brancher et activer les fonctions de la table de cuisson. Tous les Digits affichent 日 et ceux du temporisateur C L".

À partir de ce moment, la table de cuisson est branchée, mais toutes les zones de cuisson et la hotte sont à la puissance zéro. La table de cuisson s'éteint automatiquement après 20 secondes d'inutilisation.

Attention: Pour des raisons de sécurité, on pourrait toujours éteindre la table de cuisson en intervenant sur la touche On/Off ①.

Attention: Dans le bandeau de commande, les fonctions selectionnables sont toujours celles éclairées/visibles et ce sont les seules qui peuvent être activées.

Consignes pour l'installateur : Vérifier et, s'il y a lieu, changer le paramétrage de la puissance de la table de cuisson. Voir le paragraphe « Menu Installateur (Paramétrage puissance table de cuisson) ”

D'origine la table de cuisson est paramétrée pour une absorption de 7,4 kW.

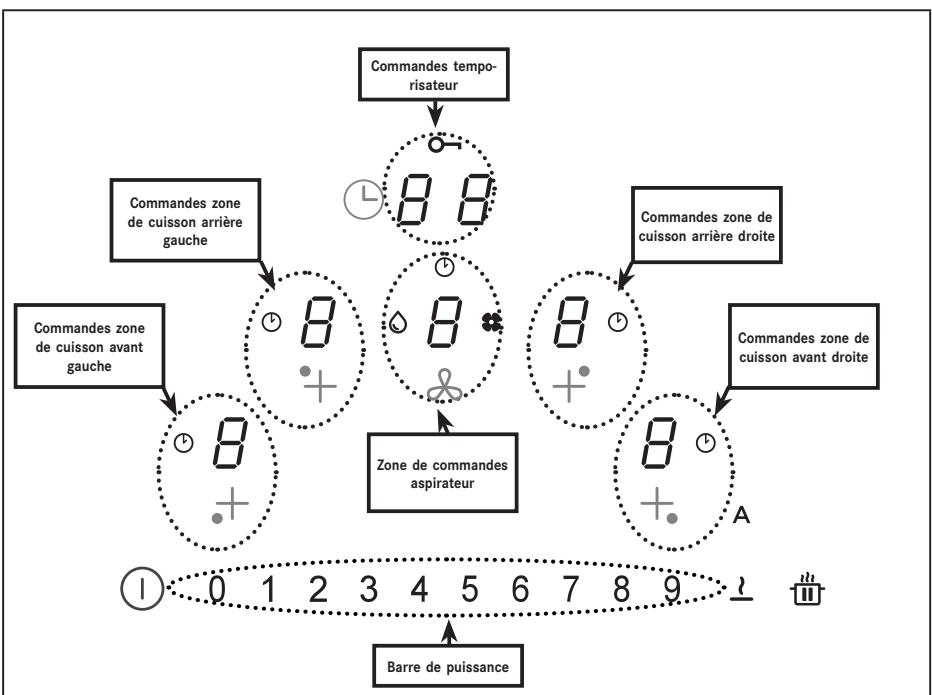

TYPE DE COMMANDES

Pour activer les commandes des zones de cuisson, de l'aspirateur et du temporisateur, vous pouvez appuyer sur le Digit correspondant. La validation est donnée par la brillance du Digit qui devient intense.

COMMANDES

Commandes	Description
○B○B○B○+○+○+○	Sélection des commandes de la zone de cuisson. Appuyer sur la touche On/Off ① pendant 2 secondes. Les zones de cuisson s'activent en appuyant sur le Digit B de la zone correspondante. La validation est donné par la brillance intense du Digit correspondant.
	Le symbole ① indique que le temporisateur correspondant à la zone sélectionnée est actif (voir la fonction « Temporisateur des zones de cuisson »).
○B#	Sélection des commandes de l'aspirateur Appuyer sur la touche On/Off ① pendant 2 secondes. Pour sélectionner les commandes de la hotte appuyer sur le Digit correspondant ②. La validation est donné par la brillance intense du Digit correspondant. Le symbole ① indique que le temporisateur correspondant aux fonctions de la hotte est actif. Le symbole ② signale la nécessité d'entretien/nettoyage du filtre àGRAUSEE après 100 heures d'utilisation. Le symbole ③ signale la nécessité d'entretien du filtre (anti-odeur) àcharbon après 200 heures d'utilisation.
0 1 2 3 4 5 6 7 8 9	Sélection de la puissance des zones de cuisson et/ou de la vitesse de l'aspirateur Appuyer sur la touche On/Off ① pendant 2 secondes. Pour afficher la barre de puissance, sélectionner soit le Digit de la hotte, soit une des 4 zones de cuisson. Pour augmenter ou diminuer la puissance des zones de cuisson ou la vitesse de l'aspirateur appuyer directement sur la valeur souhaïée ou, avec le doigt, faire défilé de droite à gauche ou vice versa) selon si vous souhaitez augmenter ou diminuer la valeur paramétrée.
←88	Sélection des commandes temporisateur Appuyer sur la touche On/Off ① pendant 2 secondes. Sélectionner la zone des commandes pour la gestion des temporisateurs des zones de cuisson et de l'aspirateur qui affiche “C L “ comme standard (voir les fonctions Temporisateur).
	Le symbole ∘ indique la touche pour les fonctions de sécurité (voir « Verrouillage clavier (nettoyage) »).
A	Par paramétrage prédéfini, au branchement de la table de cuisson/aspirateur la hotter s'active en mode automatique et la LED A s'allume avec une brilliance intense. La hotter entre en fonction si la puissance des zones de cuisson est supérieure à “1”. Pour la désactiver, appuyer sur la LED A, cette action est confirmée par le changement d'intensité de la led, d'intense à faible. On pourrait également la désactiver en appuyant sur une valeur, supérieure à “1” sur la barre de puissance, confirmée par le changement d'intensité de la LED A d'intense à faible. Pour l'activer de nouveau appuyer sur la LED A qui prendra une brillance intense.
II	Fonction de mise en PAUSE et REDÉMARRAGE.
	En combinaison avec d'autres touches, elle permet d'entrez dans le menu utilisateur.
?	La fonction Defrost permet de déconceler des alimentents ou de faire fondre délicatement le beurre, le chocolat, le miel...etc.
	En combinaison avec d'autres touches, elle permet d'entrez dans le menu installateur.

FUNCTIONS

Fonction	Description
Verrouillage du clavier. (Sécurité Enfants)	Cette fonction permet de verrouiller les paramétrages de la table de cuisson pour empêcher toute modification accidentelle.
	Activation: en l'absence de cassetoles, appuyer pendant 3 secondes sur un des 4 Digits des zones de cuisson, relâcher et, avec le doigt, faire défilier de 0 à 9 la barre de puissance en suivant l'animation affichée. La validation est donnée lorsque tous les Digits s'affichent . Effectuer les opérations décrites dans les 10 secondes.
	Désactivation: en l'absence de cassetoles, appuyer pendant 3 secondes sur un des 4 Digits des zones de cuisson, relâcher et, avec le doigt, faire défilier de 9 à 0 la barre de puissance en suivant l'animation affichée. Effectuer les opérations décrites dans les 10 secondes.
Verrouillage du clavier. (nettoyage)	Cette fonction permet de bloquer pendant 15 secondes les paramétrages de la table de cuisson pour permettre un nettoyage rapide.
	Activation: appuyer en même temps sur les Digits B des zones de cuisson avant droite et avant gauche. L'afficheur de la zone des commandes pour la gestion du tempo-risateur illustré le compte à rebours de 15 secondes et s'allume O- .
	Désactivation: appuyer sur ① ou attendre la fin des 15 secondes.
Temporisateur des zones de cuisson	Compte à rebours avec réveil pour le débranchement programme de chaque zone de cuisson.
	Activation: la table de cuisson étant branchée, sélectionner une des 4 zones de cuisson et sélectionner une valeur sur la barre de puissance. Appuyer individuellement sur les Digits de la zone des commandes temporisateur : paramétrer individuellement les valeurs en les choisisant sur la barre de puissance (Minimum 1 minute - Maximum 99 minutes). La validation a lieu après 10 secondes d'inutilisation. L'afficheur de la zone des commandes pour la gestion du temporisateur affiche le compte à rebours si celui-ci a été paramétré, autrement, comme standard, " C L " s'affiche. Toutes les zones peuvent avoir le temporisateur paramétré et l'afficheur indiquera toujours celui avec le temps restant le plus bas. Répéter les opérations pour modifier la valeur du temporisateur.
	Désactivation: paramétrer à zéro les valeurs du temporisateur ou appuyer sur ①.
Temporisateur(générique)	Compte à rebours avec réveil pour un usage générique.
	Activation: la table de cuisson étant branchée et sans casseroles, appuyer individuellement sur les Digits de la zone des commandes temporisateur: paramétrer individuellement les valeurs en les choisisant sur la barre de puissance (Minimum 1 minute-Maximum 99 minutes).L'afficheur de la zone des commandes pour la gestion du temporisateur affiche le comp-te à rebours si celui-ci a été paramétré, autrement, comme standard, “C L “ s'affiche.
	Désactivation: paramétrer à zéro les valeurs du temporisateur ou appuyer sur ① deux fois lorsque la table de cuisson est éteinte.
Fonctionmaintien desmets chauds	Activation: sélectionner une des 4 zones de cuisson et appuyer sur la touche ．．Le Digit de la zone sélectionnée affiche ．
	Désactivation: appuyer sur la touche ． ou appuyer sur ① .
Fonction Turbo	Aussi bien les zones de cuisson que la hotte peuvent être paramétrées à une puissance extra.
	Activation: aussi bien pour la hotte que pour les zones de cuisson, appuyer 2 fois sur le“9”sur la barre de puissance. Le Digit correspondant affiche P .
	Désactivation: sélectionner une des autres valeurs possibles sur la barre de puissance.
Fonction cuissonrapide	Sélectionner une des 4 zones de cuisson et appuyer pendant 3 secondes, sur la barre de puissance, sur la valeur choisisie (de 1 à 8).La table de cuisson aura un pic jusqu'à la puissance maximum pendant un décaldéfini,puis elle atteindre la puissance paramétrée (Voir le tableau ci-dessous).L'afficheur indique“ A ＞ la valeur sélectionnée.1 -> 40 secondes2 -> 72 secondes3 -> 120 secondes4 -> 176 secondes5 -> 256 secondes6 -> 432 secondes7 -> 120 secondes8 -> 192 secondes9 -> non disponibleP -> non disponible
Fonction Pause + Redémarrage	Cette fonction gèle tous les paramètres de la table de cuisson pendant environ 10 minutes si l'utilisateur doit s'absenter pendant une courte période. Durant la pause : - Aucune zone de cuisson ne dissipe de l'énergie. - Tous les temporisateurs sont arrêtés. - Les fonctions "Turbo" et "Cuisson rapide" sont désactivées. Après les 10 minutes, la table de cuisson continuea toutes les actions précédemment paramétrées.
	Activation : appuyer sur la touche ↑ pendant au moins 1 seconde, tous les Digits indiquent ↓
	Déactivation : appuyer sur la touche ↑ pendant au moins 1 seconde jusqu'à ce qu'elle clignote, dans les 10 secondes appuyer sur une touchequelconque.
Fonction Rappel	Cette fonction permet de récapierer tous les paramétrages de la table de cuisson en cas de débranchement involontaire ou d'une brusque coupure de courant.
	Lorsque la table de cuisson est éteinte, si on la rebranche dans les 6 secondes avec la touche ① , la touche ↑ clignote pendant 6 secondes. Appuyer de nouveau sur la touche pour récapierer les fonctions précédemment paramétrées. Tout cela est confirmé par un bip.
	Lorsque la table de cuisson est éteinte, si on la rebranche dans les 6 secondes, les fonctions précédemment paramétrées sont automatiquement récapétrées.
Fonction de liaison à pont	Cette fonction permet la liaison de 2 zones de cuisson de manière à ce qu'elles poussent être contrôlées comme une seule grande zone de cuisson. Cela permet d'utiliser des cassetoles avec un fond plus large.
	Activation : la table de cuisson étant branchée, appuyer en même temps sur les touches souhaiétées pour sélectionner les 2 zones sur lesquelles effectuer le point jusqu'à ce qu'un Digit affiche ↑ indiquant que la fonction a été activée. L'autre Digit sert à paramétrer la puissance. Attention : Les zones de cuisson de gauche ne peuvent pas être reliées à celles de droite et vice versa.
	Déactivation : appuyer en même temps sur les touches sur lesquelles le pont a été effectué, jusqu'à ce que le symbole ↑ s'affiche.
Fonction automatique détection de la casserole	Si on pose une casserole sur une des zones de cuisson, la table la détecte automatique-ment et allume le Digit correspondant à l'intensité maximale en affichant Ⓞ.
Indication de la chaleur résiduelle	L'indication de la chaleur résiduelle est une caractéristique de sécurité indiquant que la température de la surface de la zone de cuisson est encore supérieure ou égale à 60°C et qu'elle peut causer des brûlures si elle est touchée les mains nues. Le Digit de la zone de cuisson correspondante affiche Ⓞ.

COMMANDES ASPIRATEUR

1	Symbole temporisateur Sélectionner le Digit de l'aspirateur, appuyer sur le Digit de la Gestion du temporisateur pour paramétrter le compte à rebours.
2	Symbole d'entretien du filtré àGRAisse La signalisation concernant le nettoyage du filtré àGRAisse, indiquées par la LED est toujours validée.
3	"9" Appuyer sur la barre de puissance "9" pour le paramétrage de la vitesse INTENSIVE 1. Ce paramétrage est temporisé pour une activation de 10 minutes. Àprouce ce délambda, le système returne automatiquement à la vitesse précédément paramétrée. Pour le désactiver, selectionner une vitesse différente.
4	Appuyer deux fois sur la barre de puissance "9" pour paramétrer la vitesse INTENSIVE 2. Ce paramétrage est temporisé pour une activation de 5 minutes. Àprouce ce délambda, le système returne automatiquement à la vitesse précédément paramétrée. Pour le désactiver, selectionner une vitesse différente.
Delay	Cette fonction n'est disponible que si le mode automatique est désactivé. Pour désactiver le mode automatique appuyer sur A. Appuyer sur le Digit de l'aspirateur et paramétrer une vitesse dans la barre de puissance. Appuyer sur le Digit pour la gestion du temporisateur qui affiche "CL", mais qui passera au compte à rebours déjà paramétré à 15 minutes.
5	Symbole d'entretien du filtré àcharbon • Par défaut, la hotte est en mode aspiration. Appuyez sur le bouton Marche/Arrêt. La charge étant éteinte, appuyer sur la touche sensitive de la hotte pour valider l'aspirateur. Appuyer de nouveau sur le Digit pendant 5 secondes pour: Activation du filtré àcharbon : • Le symbole du filtré àcharbon (odeurs) s'allume pendant 1 seconde et l'appareil un double bip. Déactivation du filtré àcharbon : • Le symbole du filtré àcharbon (odeurs) clignote deux fois et l'appareil émet un double bip.
6	Réinitialisation et réactivation des filtres • Àprous 200 heures de fonctionnement du filtré à charbon et 100 heures de fonctionnement du filtré àGRAisse, les icônes correspondantes s'allument pour indiquer qu'il faut contrôler le filtré. Àprous avoir effectué l'entretien du filtré avec la plaque de cissson éteinte, procédéz comme suit : • Allumez la plaque de cissson • Appuyez sur le chiffre Hotte pour activer la barre numérotée. • Appuyez sur la touche « A » pendant au moins 5 secondes et attendé la confirmation de la réinitialisation signalée par un double bip et l'extinction du symbole. • Si la confirmation de la réinitialisation (double bip et extinction du symbole) n'a pas lieu dans les 6 secondes, éteignez la plaque de cissson et répétré la procédure depuis le début.

MENU UTILISATEUR (PERSONALISATION)

Le Menu utilisateur sert à personneler au gré de l'utiliser les signalisations de la table de cuisson, aussi bien acoustiques (tonalité et volume) que visuelles. Appuyer sur la touche ①. Dans les 3 secondes, appuyer de nouveau sur la touche ①. - Le symbole ⑪ s'affiche. - Garder l'appui sur la touche ⑪ appuyer sur les 4 touches Digits des zones de cuisson ( ) une à la fois dans le sens des aiguilles d'une montre en partant de la gauche. Chaque pression est signalée par un bip et en relâchant la touche ⑪ on verra: Sur le Digit ① s'affiche alternatively ① et un chiffre de 2 à 7 indiquant le Code Menu (Voir le tableau ci-dessous). Sur le Digit ① s'affichera un chiffre qui dépend des paramètres indiqués dans le choix (Voir le tableau ci-dessous). Appuyer sur le Digit ① et sur un chiffre de 2 à 7 de la barre de puissance pour entrer dans le menu des paramétrages (2 Voir le tableau ci-dessous)... Après avoir paramétré la valeur correcte, valider en gardant appuyée la touche ① jusqu'à la confirmation.

Code Menu	Description	Valeur
U2	Menu de gestion du volume de la tonality des touches.	0 - 1 - 2 - 3
U3	Menu de gestion du volume de la tonality des signaux d'alarme.	0 - 1 - 2 - 3
U4	Menu de gestion de la luminosité de l'afficheur.	Max. 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min.
U5	Menu de gestion de l'animation du compte à rebours.	0 - 1
U6	Menu fonction de reconnaissance casserole toujours actif.	0 - 1
U7	Menu de gestion di signal acoustique jusqu'à la fin du compte à rebours.	0 - 1 - 2

MENU INSTALLATEUR (PARAMÉTRAGE PUISSANCE TABLE DE CUISSON)

Lors du premier branchement au secteur, l'installateur doit régler la puissance des frais de la table de cuisson en tenant compte des possibités et des capacités réelles du secteur.

Si cela ne s'avait pas nécessaire, branche directement la table de cuisson en intervenant sur la touche ① , autrement, suivre la marche indiquée ci-après pour enter dans le menu.

-À la première alimentation, le symbole clignote.
-Garder appuyée la touche
- Appuyer sur les 4 touches Digits des zones de cuisson ( ) une à la fois dans le sens contraire des aiguilles d'une montre en partant de la droite. Chaque pression est signalée par un bip et en relâchant la touche on verra :

Sur le Digit * s'affiche alternatively l'inscription C et 0.

Sur le Digit s'affiche l'inscription 0.

-Appuyer sur le Digit et sur le 8 de la barre de puissance pour entrer dans le menu des paramétrages. Opération confirmée par le changement de l'affichage de (C et B) à (C et B). Nous nous trouvons maintainant dans le menu des paramétrages de la puissance de la table de cuisson.

Appuyer sur le Digit et selectionner une des valeurs affichées dans la barre de puissance (0-1-2-3) en suivant le tableau indiqué ci-dessous.

Après avoir paramétré la valeur correcte, valider en gardant appuyée la touche ① jusqu'à la confirmation.

①	0 1 2 3 4 5 6 7 8 9 上 面
	kW
0	7,4 kW
1	4,5 kW
2	3,5 kW
3	2,8 kW

L'APPAREIL

Fonction de gestion de la puissance

Ce produit intègre une fonction de gestion de la puissance à contrôle électronique. La fonction de Gestion de la puissance détecte la distribution de la puissance maximum de 3,7 kW/16 A pour les éléments de cuisson combinés (phases côté droit et gauche), en optimisant la distribution de puissance et en évitant des situations de surcharge du système d'induction.

À cet effet, la puissance totale est surveillée en continu, et diminuée s'il y a lieu. Si la puissance totale requise ne peut être fournie, par paramétrage prédéfini un élément de contrôle diminue la puissance d'un autre élément de cuisson au niveau immédiatement inférieur de sa courbe de puissance correspondante, de manière à ne pas dépasser une absorption de courant de 16 A.

Dans ce cas, le générateur détecte la的最后一 trème commande la plus prioritaire envoyée par l'interface utilisateur et, s'il y a lieu, diminue les paramétrages précédément activés pour un autre élément de cisssion.

La fonction de Gestion de puissance s'active d'abord aussi à la détction de la présence d'une casserole sur l'élement de cuisson.

Example :

Si durant la même phase (phases côté droit et gauche) on sélectionne le niveau d'augmentation de la puissance (boost) (P) dans une zone de cisson, automatiquement l'autre zone de cisson ne peut pas en même temps dépasser le niveau de puissance 5.

Cet aspect est variable selon la limitation appossee sur le produit (Voir « MENU INSTALLATEUR »).

Comment fonctionné les tables à induction

Les tables à induction fonctionnement de manière différente des tables de cuisson traditionnelles ou à plaques metalliques. La bobine d'induction située sous la surface en vitrocéramique cree rapidement un champ magnétique à haute variabilité quiCHAFFE directement le fond magnétisable de la casserole.

La surface en vitrocérample est uniquement chauffe par la casserole chaude. Dés qu'on retire la casserole de la zone de cuisson, l'alimentation électrique est immédiatement coupée.

Détection de présence d'une casserole

Chaque zone de cuisson est équipée d'un système de détction de la présence d'une casserole. Le système de détction de presence d'une casserole reconnait les casseroles avec un fond magnétisable, adaptées pour une utilisation sur des tables à induction.

Si on retire la casserole pendant le fonctionnement ou si on utilise une casserole inadaptee, l'afficheur pres du graphique à barres clignote avec U.

Si aucune casserole n'est placée sur la zone de cuisson dans un-delai de détction de presence de casserole de 20 secondes :

La zone de cuisson s'eteindra automatiquement après 20 secondes.
L'afficheur de chaque zone de cuisson indique

Casseroles

Casseroles adaptées

Seulement les casseroles avec un fond totalement magnétisable sont adaptées à la cuisson sur une table à induction.

Un aimant adhére sur chaque point de tout le fond de la casserole.

Casseroles adaptées à une utilisation pour la cuisson à induction

Les cassetoles à utiliser sur les surfaces de cuisson à induction doivent être en métal, avec des propriétés magnétiques et avoir une base suffisamment large.

Casseroles adaptées :

Casseroles en acier émailé avec un fond écais.
Casseroles en fonte avec fond en acier émailé.
Casseroles en acier inox multicouche, en acier inoxydable ferritique et en aluminium avec fond spécial.

Casseroles non adaptations :

Casseroles et poèles en cuivre, acier inoxydable, aluminium, verre réfractaire, bois, céramique et terre cuite.
Pour voir si une casserole est adaptée, placer un aiment pres de son fond : si l'aimant est attiré, la casserole est adaptée à une cuisson à induction. Si vous ne disposez pas d'un aimant, vous pouvez

replir la casserole avec une petite quantité d'eau, placer cette dernière sur une zone de cuisson et allumer. Si le symbole U, s'inscrit à l'afficheur, la casserole n'est pas adaptée.

Attention : utiliser exclusivement des casseroles avec un fond complètement plat et adaptations aux zones de cuisson

à induction. L'utilisation de casseroles à fond irregulier peut nuir à l'efficacité du système de rayonnement de la chaleur et entraver la détction de la présence d'une casserole sur la zone de cuisson.

Bruits durant la cuisson

Les cassetoles peuvent produit des bruits durant la cuisson. Ceci n'est pas l'indice d'un dysfonctionnement, ni n'influe en aucune maniere sur le fonctionnement de l'appareil.

Le bruit dépend du type de casseroles utilisées.

Si le bruit s'avere particulièrement genant, il peut être utile de changer la casserole.

Indications pour I'économie d'énergie

Le diamètre du fond de la casserole doit correspondre au diamètre de la zone de cuisson.

Lors de l'achat d'une casserole, vérifie si le diamètre indiqué correspond à celui du fond ou à celui de la partie supérieure de la casserole, car en général cette dernière est plus large que le fond.
Dans la préparation des plats qui requirent des temps de cuisson longs, on pourra economiser du temps et de I'energie en utilisant un autocuiseur. Ce type de cuisson permet en outre de preserver les vitamines dans les alimentes.
S'assurer qu'il y a assez de liquide dans l'autocueil. Une quantite de liquide insuffisante et surchauffee risque d'endommager I'autocueil et la zone de cisson.
Si possible, toujours couvir les casseroles avec un couvercle adapté.
Choisir une casserole adaptée à la quantité d'alments à cuire. L'utilisation de casseroles larges seulement partiellement remplie compte un gaspillage d'énergie.

Zone de cuisson

Fond de la casserole

min (conseilé)

max (conseille)

210mm× 190mm (individualle)

110 mm

145 mm

Bruits de fonctionnement normaux de la table de cuisson

La technologie à induction se base sur la création de champs électromagnétiques. Ces champs électromagnétiques générent de la chaleur directement sur le fond de la casserole. Les casseroles et les poèles peuvent générer toute une variété de bruits ou de vibrations selon la façon dont elles ont été fabriquées.

Ces types de bruits sont décrits ci-après :

Bourdonnement sourd ( comme le bruit d'un transformateur)

Ce bruit se produit lors de la cuisson à un niveau de chaleur élevé et il est déterminé par la quantité d'énergie transférée de la table de cuisson aux casseroles. Le bruit cette ou diminue lorsqu'on baisse le niveau de la chaleur.

Léger sifflement

Ce bruit se produit lorsque le填补ant de cuisson est vide et il cette une fois que le填补ant a eté rempli d'eau ou d'aliments.

Crépitement

Ce bruit se vérifie avec des casseroles composées de plusieurs matériaux stratifiés et il est produit par les vibrations des surfaces de rencontres des différents matériaux. Le bruit vient des casseroles et peut varier selon la quantité et le mode de préparation de la nourriture.

Fort sifflement

Ce bruit se produit avec des casseroles composées de matériaux différents disposés en couches superposées, ainsi que lorsque ces casseroles sont utilisées à la puissance maximale et même sur deux zones de cuisson. Le bruit cette ou diminue lorsqu'on baisse le niveau de la chaleur.

Bruit de ventilateur

Pour le bon fonctionnement du système électronique, il est nécessaire de régler la température de la table de cuisson. À cet effet, la table de cuisson est équipée d'un ventilateur de refroidissement qui est activé pour réduire et régler la température du système électronique. Il peut arriver que le ventilateur continue de fonctionner même lorsqu'on étant l'appareil, si la température de la table de cuisson est détectée comme étant encore trop élevé.

Bruits rythmiques etsemblables au tic-tac d'une horloge

Ce bruit se produit uniquement lorsqu'au moins trois zones de cuisson sont en fonction et il disparait ou diminue au moment lorsqu'on en eteint une. Les bruits décrits representent une caractéristique normale de la technologie à induction, par conséquent ils ne peuvent être considérés comme des défauts.

Niveau de puissance	Mode de cuisson	À utiliser pour
1	Fondre, chauffer légèrement	Beurre, chocolat, gélatine, sauscs
2	Fondre, chauffer légèrement	Beurre, chocolat, gélatine, sauscs
3	Faire revenir	Riz
4	Cuisson prolongée, réduire, mjoter	Légumes, pommes de terre, sauscs, fruits,.POISSON
5	Cuisson prolongée, réduire, mjoter	Légumes, pommes de terre, sauscs, fruits, POISSON
6	Cuisson prolongée, braiser	Pâtes, soupe, viande braisée
7	Friture légère	Rösti (beignets de pommes de terre), omelettes, plats panés et frits, saucisses
8	Friture, friture dans l'huile abondante	Vianne, frites
9	Friture rapide à haute température	Bifteck
P	Cuisson rapide	Eau bouillante

FONCTIONNEMENT

Branchement de l'appareil

Garder l'appui sur ① pour brancher l'appareil.

• Dans tous les afficheurs des niveaux de puissance s'inscrit "0".
• Si aucune autre sélection n'est effectuee, l'appareil s'eteint après 20 secondes pour des raisons de sécurité.

Selection d'une zone de cuisson.

Appuyer sur le Digit correspondant B d'une ou de plusieurs zones de cuisson et paramétrer le niveau de puissance

Pour eteindre une zone de cuisson

Effleurer le "0" de la barre de puissance.

• Si aucune autre selection n'est effectuee et les autres zones de cuisson sont eteintes, l'appareil s'eteint après 20 secondes.

Pour eteindre la table de cuisson

Effleurer ① pendant quelques secondes pour eteindre la table de cuisson.
- Si aucune autre selection n'est effectuée et les toutes les zones deuisson sont eteintes, l'appareil s'estient après 20 secondes.

Indicateur de chaleur résiduelle

Si, bien qu'eteinte, une zone de cissson est encore chaude, la lette "H" reste allumée sur le bandeau, indiquant qu'il y a un risque de se brûler.

Paramétrages Defrost

La fonction Defrost permet de décongeler des alimentés ou de faire fondre delicatement le beurre, le chocolat ou le miel.

• Sélectionner la zone de cuisson en appuyant sur le Digit correspondant.
• Appuyer sur la touche

Réglage PowerPlus

Aussi bien les zones de cuisson que la hotte peuvent etre paramétrées à une puissance extra.
La zone de cuisson sélectionnée fonctionne à très haute puissance pendant 10 minutes. Elle peut être utilisée, par exemple, pourCHAfferrapidement une grande quantité d'eau.
- Sélectionner une des zones et appuyer 2 fois sur "9" sur la barre de puissance. Le Digit correspondant affiche P.

Temporisateur

Lorsque le temporisateur est reglé, la zone de cuisson s'eteint après un-delai paramétré.

Paramétrage du temporisateur

• Table de cuisson branchée
• Zone de cuisson paramétrée
  Appuyer sur le Digit
• Paramétrre le temporisateur entre 1 et 99 minutes.

Modification du temporisateur

• Temporisateur paramétré
• Appuyer sur la zone de cuisson active du temporisateur que l'on

souhaite modifier.

Appuyer sur le Digit |B
- Paramétrre le temporisateur entre 1 et 99 minutes.

Fonction de liaison à pont

La fonction de liaison "à pont" permet d'activer deux zones de cissoin individuelles de manière à ce qu'elles puissant fonctionner et être réglées ensemble. Cela permet d'utiliser des casseroles avec un fond plus large.

Appuyer en même temps sur les touches souhaitées pour sélectionner les 2 zones sur lesquelles effectuer le pont jusqu'à ce qu'un Digit s'affiche indiquant que la fonction a été activée.

L'autre Digit sert à paramétre la puissance.

Attention: Les zones de cuisson de gauche ne peuvent pas etre reliées à celles de droite et vice versa.

Verrouillage de sécurité pour enfants

• Appareil branché
• Activation :

appuyer pendant 3 secondes sur un des 4 Digits des zones de cuisson, relacher et, avec le doigt, faire defiler de 0 à 9 la barre de puissance. Tous les Digits s'affichent L. Effectuer les opérations décrites dans les 10 secondes.

• Désactivation :

Appuyer pendant 3 secondes sur un des 4 Digits des zones de cuisson, relacher et, avec le doigt, faire defiler de 9 à 0 la barre de puissance. Effectuer les opérations décrites dans les 10 secondes.

MODELE	FMA 839 HI
Puisance maximum totale (table de cuisson + hotte)	7,62 kW (paramétrage de base)
Puisance maximum totale (table de cuisson + hotte)	4,72 kW
Puisance maximum totale (table de cuisson + hotte)	3,72 kW
Puisance maximum totale (table de cuisson + hotte)	3,02 kW

NETTOYAGE ET ENTRETIEN

Le filtré anti-odeur à charbon actif peut être régénééré. Suivre les instructions fournies avec le kit, tant pour la procédure de régéeneration que pour les déliés de remplacement.

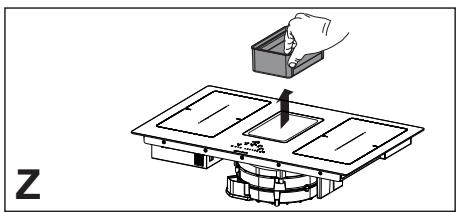

Filtres à graisse Z: Nettoyer les filtres à graissé tous les 2 mois d'utilisation, ou plus fréquement en cas d'utilisation particulièrement intense.

Les filtres àGRAISSÉ peuvent être lavés au lave-vaisselle. Ne pas laver les grilles au lave-vaisselle.

Recommendations generales

Ne jamais utiliser de tampon à récurer, laine d'acier, acide muriatique ou autres produits qui pourraient rayer ou marquer la surface
Ne pas consommer les alimentés qui seraient tombés ou se seraient accidentellement déposés sur la surface ou sur les éléments fonctionnels ou esthétiques de la table de cuisson.

Nettoyage de la table de cuisson

Nettoyer la table de cuisson après chaque utilisation, afin d'empêcher tout résidu alimentaire de se carboniser.
Pour le nettoyage quotidien, utiliser un chiffon doux ou une éponge moelleuse et un produit nettoyant ajusté. Suivre les conseils du fabricant en ce qui concerne les produits nettoyants à utiliser. Nous vous conseillons d'utiliser des produits nettoyants de protection.
Retirer la saleté incrustée, par exemple du lait ayant débordé durant l'ébullition, à l'aide

d'un racloir pour vitrocéramique et lorsque la table de cuisson est encore chaude. Suivre les conseils du fabricant en ce qui concerne le racloir à utiliser.

Retirer les traces d'aliments sucrés, par exemple de la confiture ayant débordé durant la cuisson, avec un racloir pour vitrocéramique et lorsque la table de cuisson est encore chaude. Sans cela, les résidus pourrait endommager la surface en vitrocéramique.
Enlever toute trace de matière plastique fondue avec un racloir à vitrocéramique et lorsque la table de cuisson est encore chaude. Sans cela, les résidus pourraient endommager la surface en vitrocéramique.
Éliminer les traces de calcaire en utilisant une petite quantité d'une solution anticalcaire, par exemple du vinaigre ou du jus de citron. Pour ce faire, attendre que la table de cuisson soit froide. Ensuite, nettoyer de nouveau avec un chiffon humide.

SOLUTION DES INCONVÉNIENTS

Codes d'erreur
Code d'erreur	Description	Cause possible de l'erreur	Solution
"Signal sonore au branchement. Aucun code d'erreur affché"	La commande de la hotte ne fonctionne pas	Endommagement ou mauvaise liaison du cable LIN sur la carte électronique de la hotte	Vérification liaison/remplacement du cable LIN
ER03	Activation continue du capteur. La TC s'était après 10 sec.	Eau ou casserole sur le verre, sur les capteurs de la commande.	Nettoyer la surface de commande. Retirer les objets des capteurs.
ER20	Erreur interne dans TC	-	Remplacer TC
ER21	Surchauffe.	Le capteur de température a détecté une température supérieure à 85°C.	Laisser refroidir la table de cuisson; l'erreur s'afface lorsque la température est inférieure à 75°C.
			Contrôler l'isolement thermique.
ER22	Évaluationbouton défaillant, l'interface utilisateur s'était après 3,5-7,5 sec.	-	Remplacer TC
ER31	La configuration entre la TC et l'induction est incohérente.	Les données de configuration du générateur ne coincident pas avec celles de la TC.	Nouvelle configuration.
			Remplacer TC
			Remplacer le générateur.
ER36	Erreur interne dans TC	-	Remplacer TC
ER47	Erreur de communication entre TC et induction	Câble LIN endommagé. Câble LIN non alimenté.	Remplacer le cable. Vérifier que le cable est correctement branché.
E2	Surchauffe capteur zone de cuisson. TC s'était après 10 sec.	Casserole vide	Ne pas réchauffer des casseroles vides.
E3	Mauvaise casserole. Les zones de cuisson sont Off.	Les casseroles sont en train de perdre leurs caractéristiques magnétiques	Utiliser des casseroles appropriées
		Erreur interne dans les circuits du générateur	Remplacer le module
E4	Erreur de configuration. La zone de cuisson ne peut pas être activée.	Le module d'induction n'a pas été configuré.	Effectuer une configuration manuelle.
E5	Aucune communication entre UI et le générateur d'induction. La zone de cuisson ne peut pas être activée.	Câble LIN ou âble d'alimentation défailleant.	Contrôler le câblage et la tension d'alimentation.
		Erreur interne dans les circuits du générateur ou du filtré.	Remplacer le module.
E6	La tension d'alimentation n'est pas comprise dans l'intervalle (tension et/ ou fréquence). La zone de cuisson ne peut pas être activée	La tension d'alimentation n'est pas comprise dans l'intervalle (pour les détails, voir les caractéristiques techniques).	Contrôler la tension du secteur.
		Erreur interne dans les circuits du générateur.	Remplacer le module.
E7	Erreur interne dans TC Les zones de cuisson sont désactivées.	-	Remplacer le module.
E8	Aspirateur en panne.	Aspirateur encrassé.	Nettoyer et retirer tous les blocages.
		Ventilateur ou module électronique défailleant.	Remplacer le module.
E9	Erreur du capteur de température pour la zone de cuisson. La zone de cuisson correspondante est Off.	Le circuit du capteur de température est ouvert ou en court-circuit.	Remplacer l'inducteur
EA	Erreur interne dans TC Les zones de cuisson sont Off.	-	Remplacer le générateur.
EH	Capteur de température bloqué La zone de cuisson correspondante est Off.	Aucune variation de température (min. 10 K / 5 min) après l'activation de la zone de cuisson.	Remplacer l'inducteur.

TC = COMMANDTACTILE
UI = INTERFACET UTILISATEUR
NTC = CAPTEUR DE TEMPERATURE

ENTRETIEN ET RÉPARATION

S'assurer que l'entretien des composants électriques est exclusivement effectué par le fabricant ou par le service après-vente.
S'assurer que les câbles endommagés sont exclusivement replacés par le fabricant ou par le service après-vente agrée.

Lorsque vous contactez le service après-vente, veuillage fournir les informations suivantes:

Type de panne
Modèle de l'appareil (Art./Code)
- Numéro de série (S.N.)

Ces informations figurent sur la plaque d'identification.

La plaque d'identification est fixée sur le fond de

l'appareil.

MISE AU REBUT

Le symbole marqué sur l'appareil ou sur son emballage indique que ce produit ne peut pas etre jeté comme une ordure menagère, mais etre déposé dans une déchetterie spécialement préve pour le recyclage des composants électriques et électroniques. En vous assurant que cet appareil a bien ete mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Pour toute information supplémentaire concernant le traitement, la recupération et le recyclage de ce produit, contactez-vous municipalité, votre déchetterie locale ou le magasin où vous avez acheté l'appareil.
Cet apparéil est conforme à la directive 2012/19/UE concernant la réduction des substances dangereuses utilisées dans les apparéils électriques et Electroniques et l'élimination des déchets.

CHARACTERISTIQUES TECHNIQUES

Identification du produit

Type:4300

Modèle : FMA 839 HI

Voir la plaque d'identification appliquée sur le fond du produit.
Le producteur apporte en continu des améliorations à ses produits. Pour cette raison, le texte et les illustrations contenus dans ce manuel peuvent subir des modifications sans préavis.

Pour plus d'informations sur les caractéristiques techniques, veuillez consulter le site :

• www.franke.com

1,2 Zone de cuisson flexible 1 + 2 En pont
3,4 Zone de cuisson flexible 3 + 4 En pont

FMA 839 HI

Paramètre	Valeur	Dimensions (mm)
Dimensions utiles	-	830 × 520 (L x P)
Tension/fréquence d'alimentation	220-240 V, 50 Hz; 220 V, 60 Hz3N~ / 2N~ 380-415 V, 50 Hz;3N~ / 2N~ 380 V, 60 Hz
Caracteristiques électriques et des éléments chauffants
Zone de cuisson 1,2,3,4	2100 W;Power Boost : 3000 W	210 x 190
Zone de cuisson flexible1+2, 3+4	3000 W;Power Boost : 3700 W	210 x 390
Paramètre		Valeur	Unité de mesure
Poids de l'appareil		21	kg
Nombre de zones de cuisson		4
Source de chaleur		induction

INHOUDSOPGAVE

①	0 1 2 3 4 5 6 7 8 9 ↓ 曲
	Kw
0	7,4 Kw
1	4,5 Kw
2	3,5 Kw
3	2,8 Kw

HET APPARAAT
