MODE D'EMPLOI MARIS FREE FRANKE

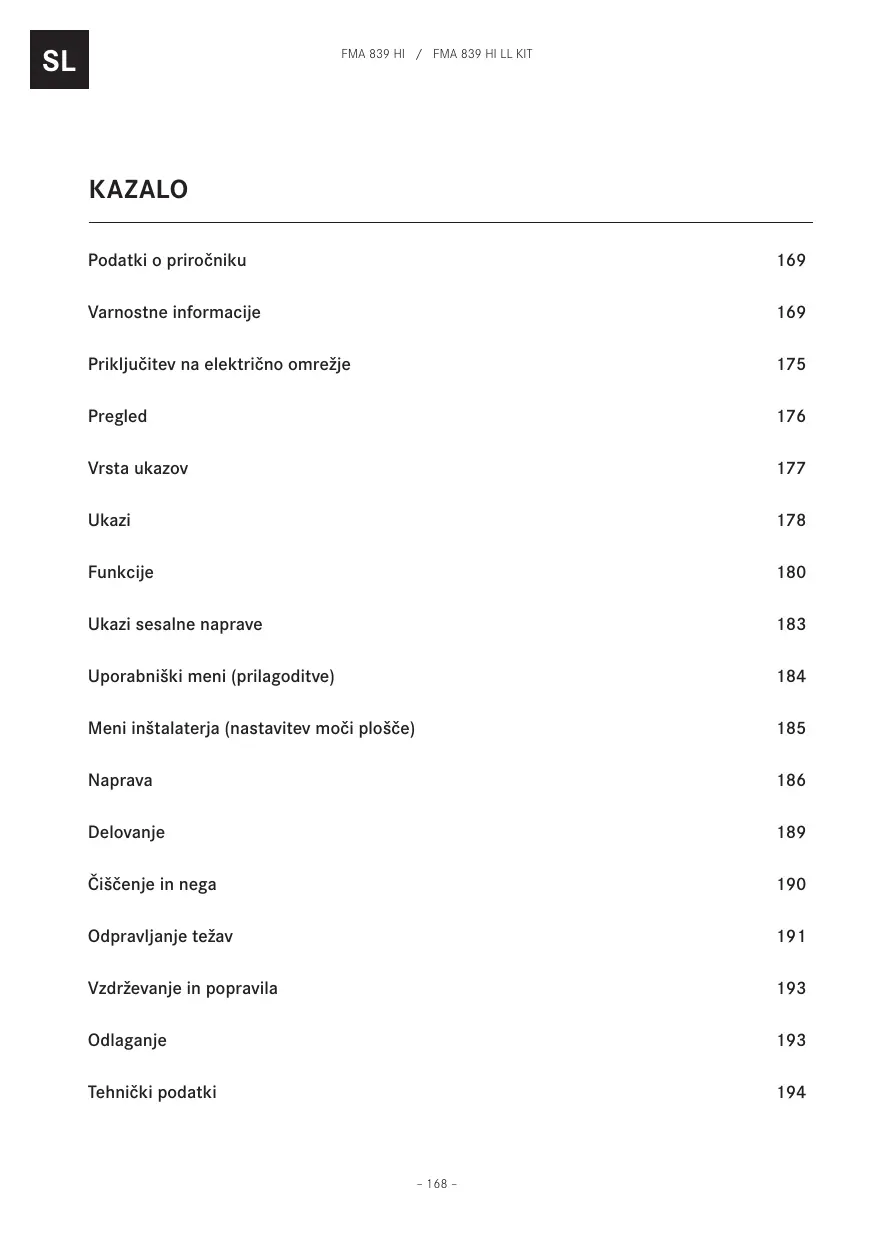

SL FMA 839 HI / FMA 839 HI LL KIT KAZALO Podatki o priročniku

Varnostne informacije

Priključitev na električno omrežje

Uporabniški meni (prilagoditve)

Meni inštalaterja (nastavitev moči plošče)

Vzdrževanje in popravila

Rezultat. Rezultat enega ali več dejanj.

Predpogoj, ki mora biti izpolnjen pred izvedbo naslednjega dejanja.

VARNOSTNE INFORMACIJE Zaradi lastne varnosti in zaradi zagotavljanja pravilne uporabe naprave pred namestitvijo in uporabo izdelka natančno preberite navodila v tem priročniku. Ta navodila morajo biti vedno priložena napravi, tudi v primeru selitve ali prodaje. Uporabniki morajo do potankosti poznati delovanje in varnostne značilnosti naprave.

Indukcijski sistemi teh kuhalnih plošč so skladni z določbami predpisov EMC in direktive EMF in naj ne bi ovirali drugih elektronskih naprav. Osebe s srčnimi spodbujevalniki ali z drugimi elektronskimi vsadki se morajo posvetovati s svojim osebnim zdravnikom ali z izdelovalcem vsadka glede zadostne odpornosti vsadka proti motnjam.

SL FMA 839 HI / FMA 839 HI LL KIT Električne priključitve mora izvesti usposobljeno tehnično osebje. Preden nadaljujete z električno povezavo, si oglejte poglavje ELEKTRIČNA POVEZAVA. Pri napravah z napajalnim kablom morata biti razporeditev priključnih spojk oziroma del vodnikov med pritrditvijo kabla in priključnimi spojkami takšen, da so vodniki, po katerih teče tok, napeljani pred ozemljitvenim vodnikom, v primeru da se kabel sname s pritrditve. Z Izdelovalec ne odgovarja za morebitne poškodbe, ki bi lahko nastale zaradi nepravilne ali neustrezne namestitve. Z Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti izdelka. Z Fiksni električni priključki morajo vključevati sredstva za odklop, ki jih predvidevajo veljavni predpisi.

Pri napravah I. razreda preverite, ali gospodinjski aparat omogoča ustrezno ozemljitev. Sesalno napravo priključite na dimniško cev z ustrezno cevjo. Oglejte si dodatno opremo, ki jo je mogoče kupiti, navedeno v navodilih za namestitev (za okrogle cevi: najmanjši premer 120 mm). Dolžina odtočne cevi mora biti čim krajša. Izdelek priklopite na električno omrežje z večpolarnim stikalom. Upoštevati morate predpise v zvezi z odvodom zraka. Sesalne enote ne priključujte na izpušne cevi, ki prenašajo hlape iz zgorevanja (kotli, kamini itd.). Če sesalno napravo uporabljate skupaj z neelektričnimi napravami (npr. napravami s plinskimi gorilniki), morate zagotoviti zadostno stopnjo prezračevanja prostora, da preprečite povratni tok izpušnih plinov. Če napravo za kuhanje uporabljate skupaj z napravami, ki jih ne napaja električni tok,

FMA 839 HI / FMA 839 HI LL KIT Z Z Z Z

negativni tlak v prostoru na sme presegati vrednosti 0,04 mbar, da preprečite vsesavanje dima v prostor, kjer je nameščena naprava za kuhanje. Zraka ne smete odvajati v vod, ki ga uporabljate kot dimniško cev za naprave na plin ali druga goriva. Če je napajalni kabel poškodovan, ga mora zamenjati izdelovalec, pooblaščena služba za tehnično podporo ali usposobljeni serviser, da se izognete nevarnim situacijam. Vtikač naprave priključite v vtičnico, ki je skladna z veljavnimi predpisi in je lahko dostopna. Glede tehničnih in varnostnih ukrepov, ki jih je treba sprejeti za izpust dimov, je treba natančno upoštevati predpise, ki jih predvidevajo lokalni organi.

POZOR: Pred namestitvijo aparata odstranite zaščitne folije. Z Uporabite samo vijake in majhne sestavne dele, ki so priloženi napravi. OPOZORILO: Če vijakov ali pritrdilnih elementov ne namestite, kot je opisano v teh navodilih, lahko povzroči nevarnost električnega toka. Z Ne glejte neposredno v luč z optičnimi napravami (daljnogledi, povečevalna stekla ipd.). Z Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora odrasle osebe. Z Otroke je treba nadzorovati, da se zagotovi, da se z napravo ne igrajo. Z Tega aparata ne smejo uporabljati osebe (vključno otroci) z zmanjšanimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali z neustreznimi izkušnjami in znanjem, brez nadzora ali navodil o uporabi aparata s strani tistih, ki so odgovorni za njihovo varnost.

SL SL FMA 839 HI / FMA 839 HI LL KIT Z To napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi telesnimi, senzoričnimi ali duševnimi sposobnostmi oziroma osebe z nezadostnimi izkušnjami in znanjem, samo če jih nekdo spremlja ali jih ustrezno poduči glede varne uporabe naprave in morebitnih tveganj pri uporabi. Otroci se z napravo ne smejo igrati.

OPOZORILO: Naprava in njeni dostopni deli se med uporabo zelo segrejejo. Ne dotikajte se uporov. Otroci, mlajši od 8 let, se ne smejo zadrževati v bližini naprave, razen če so pod stalnim nadzorom. Z Po navedenem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Čiščenje in vzdrževanje. Z Priporočamo, da zagotovite primerno prezračevanje prostora, kjer bo naprava v uporabi skupaj z napravami na plin ali na druga goriva (ne velja za naprave, ki samo krožijo zrak v prostoru).

POZOR: Če je površina razpokana, izklopite aparat, da se izognete nevarnosti električnega udara. Naprave ne vklopite, če je površina poškodovana ali so vidne poškodbe v debelini materiala. Naprave se ne dotikajte z mokrimi deli telesa. Izdelka ne čistite s parnimi napravami. Na površino kuhinjske plošče ne polagajte kovinskih predmetov, kot so noži, vilice, žlice ali pokrovi, saj se lahko preveč segrejejo. Po uporabi izklopite kuhalni element kuhinjske plošče z ustreznim ukazom in se ne zanašajte na zaznavanje posod. POZOR: nenadzorovano kuhanje na kuhalni plošči z maščobo ali oljem je lahko nevarno in lahko povzroči požar. Plamenov NIKOLI ne poskušajte ugasniti z vodo. Napravo je treba izklopiti in plamene zadušiti, npr. s pokrovom ali protipožarno odejo. POZOR: Postopek kuhanja je treba nadzirati. Kratki

FMA 839 HI / FMA 839 HI LL KIT Z Z Z Z Z

procesi kuhanja zahtevajo stalen nadzor. Naprava ni namenjena delovanju z zunanjim časovnikom ali z ločenim upravljalnim sistemom na daljavo. POZOR: Nevarnost požara: Na kuhalno površino ne odlagajte predmetov. Napravo je treba namestiti tako, da jo je mogoče odklopiti iz električnega napajanja s 3-milimetrsko odprtino med spoji, ki omogoča popoln odklop v pogojih previsoke napetosti III. kategorije. Naprava ne sme biti izpostavljena vremenskim vplivom (dežju, soncu). Prezračevanje naprave mora ustrezati navodilom izdelovalca.

Zahteve za pohištvo Z Kuhalna plošča je namenjena vgradnji v delovno površino kuhinje nad kuhinjskim modulom širine najmanj 600 mm. Z Če je naprava nameščena na gorljivih materialih, je treba strogo upoštevati smernice in predpise glede montaže pri nizki napetosti in s protipožarno zaščito. Z Pri vgrajenih enotah je treba sestavne dele (plastični materiali in furniran les) pritrditi s toplotno odpornimi lepili (min. 100 °C): uporaba neprimernih materialov in lepil lahko povzroči deformacije in odlepitev. Z Kuhinjski modul mora imeti dovolj prostora za električne priključitve naprave. Omarice nad napravo morajo biti nameščene na takšni razdalji, ki omogoča dovolj prostora za udobno izvajanje delovnih postopkov. Z Uporaba okrasnih letvic iz trdega lesa okoli delovne površine za napravo je dovoljena pod pogojem, da je najmanjša razdalja vedno enaka razdalji, ki je navedena na slikah za montažo. – 173 –

SL SL FMA 839 HI / FMA 839 HI LL KIT Z Z Najmanjša razdalja med nameščeno napravo in steno, ki je za napravo, je navedena na sliki za montažo naprave za vgradnjo (150 mm za bočno steno, 40 mm za steno zadaj in 500 mm za morebitne omarice nad napravo). Da preprečite prodiranje tekočin med okvir kuhalne plošče in delovno ploščo, pred nadaljevanjem namestitve namestite priloženo lepilno tesnilo vzdolž celotnega zunanjega roba kuhalne plošče.

Pravilna uporaba Z Sesalna naprava je bila zasnovana izključno za odstranjevanje vonjav kuhanja pri uporabi v gospodinjstvu. Z Naprave v nobenem primeru ne uporabite za drugačne namene od predvidenih. Z Med njihovo uporabo morajo biti friteze neprestano nadzirane, saj se preveč razgreto olje lahko vname. Z Naprave ne uporabljajte z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja. Z Naprave ne smete namestiti za okrasnimi vrati, da preprečite pregrevanje. Z Da se izognete poškodbam naprave, ne stopajte nanjo. Z Da ne poškodujete silikonskega tesnila, ne postavljajte vročih loncev in ponev na okvir. Z Ne režite ali pripravljajte hrane na steklokeramični površini in nanjo ne spuščajte trdih predmetov. Ponev in loncev ne vlecite po steklokeramični površini.

FMA 839 HI / FMA 839 HI LL KIT PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE Z Električne priključitve mora izvesti usposobljeno tehnično osebje. Z Ta naprava ima priključitev tipa »Y«, zato je potreben »nevtralni« vodnik. Napajalni kabel mora biti vsaj tipa H05VV-F. ENOFAZNA, DVOFAZNA in TROFAZNA povezava: min. vodnikov: 2,5 mm². Zunanji premer napajalnega kabla: min. 7 mm - max. 15 mm. Z Do priključnih spojk je mogoče dostopiti tako, da odstranite pokrov priključne omarice. Z Preverite, ali so lastnosti gospodinjskega električnega omrežja (napetost, največja moč in tok) združljive z lastnostmi naprave.

Z Napravo priključite kot je prikazano na shemi (v skladu z referenčnimi predpisi za omrežno napetost, ki so veljavni na nacionalni ravni). Z Priporočljivo je, da uporabite napajalni kabel 5 x 2,5 mm H05V2V2-F². Če uporabljate napajalni kabel 5 x 2,5 mm² H05V2V2-F, sledite spodnjim navodilom: za trifazno povezavo ločite dve žici in odstranite modre ovojnice s sivih žic.

Kuhalno mesto Nadzorna plošča

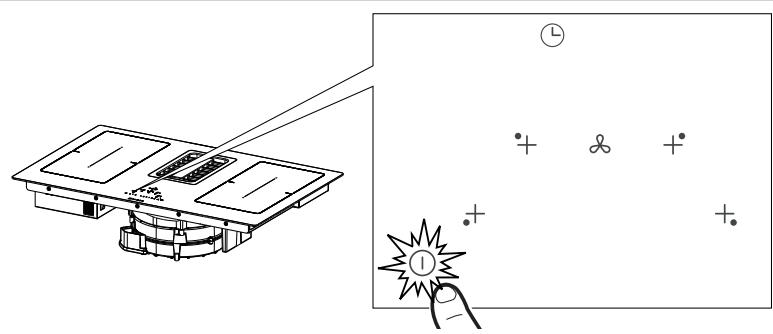

Tipke in prikazovalni elementi

Pritisnite in za 2 sekundi držite tipko za vklop/izklop Vis indikatorji kažejo kot tisti iz časovnika „C L“.

, da vklopite in aktivirate funkcije plošče.

Sedaj je plošča vklopljena, vendar so vsa kuhalna mesta in napa nastavljeni na moč nič. Plošča samodejno ugasne po 20 sekundah neuporabe. Opozorilo: Iz varnostnih razlogov je ploščo vedno mogoče ugasniti s tipko za vklop/izklop . Opozorilo: Na nadzorni plošči so vse funkcije, ki jih je mogoče izbrati, vedno osvetljene/vidne in bodo vedno edine, ki jih je mogoče aktivirati. Opozorila za inštalaterja: Preverite in po potrebi zamenjajte nastavitev moči plošče. Glej odstavek " Meni inštalaterja (nastavitev moči plošče) ". Absorpcija kuhalne plošče je privzeto nastavljena na 7,4 Kw.

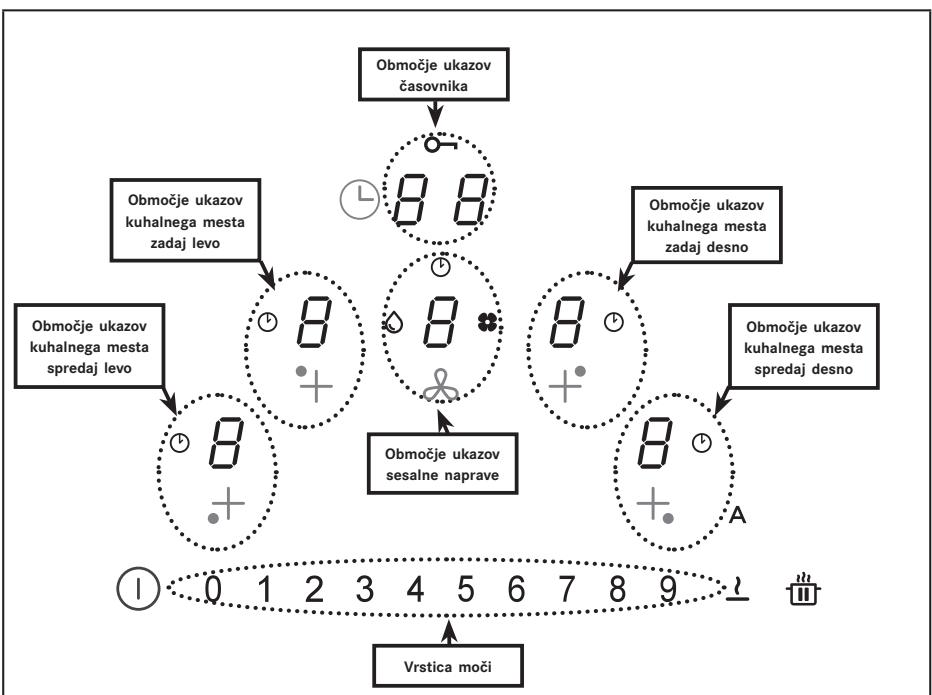

SL FMA 839 HI / FMA 839 HI LL KIT VRSTA UKAZOV Območje ukazov časovnika

Območje ukazov kuhalnega mesta zadaj levo

Območje ukazov kuhalnega mesta zadaj desno

Območje ukazov kuhalnega mesta spredaj levo

Območje ukazov kuhalnega mesta spredaj desno

Območje ukazov sesalne naprave

Kontrole za kuhalna mesta, odvodni ventilator in časovnik lahko aktivirate s pritiskom na referenčno številko . To je potrjeno s tipko, ki zasveti intenzivneje.

SL FMA 839 HI / FMA 839 HI LL KIT UKAZI Ukazi

Opis Izbira ukazov kuhalnega mesta Pritisnite in za 2 sekundi držite tipko za vklop/izklop . Kuhalna mesta lahko aktivirate s pritiskom na referenčno številko . To je potrjeno tako, da se odgovarjajoči indikator zasveti intenzivneje. Simbol označuje, da je časovnik, ki ustreza izbranemu mestu, aktiven (glejte funkcijo »Časovnik kuhalnih mest«). Izbira ukazov sesalne naprave Pritisnite in za 2 sekundi držite tipko za vklop/izklop . Ukaze nape je mogoče izbrati s pritiskom referenčnega indikatorja . To je potrjeno tako, da se odgovarjajoči indikator zasveti intenzivneje. Simbol označuje, da je časovnik, ki ustreza funkcijam nape, aktiven. Simbol označuje vzdrževanje/čiščenje filtra za maščobo po 100 urah uporabe. Simbol označuje vzdrževanje filtra na aktivno oglje (proti vonjavam) po 200 urah uporabe. Izbira moči kuhalnih mest in/ali hitrosti sesalne naprave Pritisnite in za 2 sekundi držite tipko za vklop/izklop . Vrstica moči je vidna šele, ko izberete številko nape ali eno od 4 kuhalnih mest. Moč kuhalnih mest ali hitrost sesalne naprave lahko povečate ali zmanjšate tako, da pritisnete neposredno želeno vrednost ali s prstom povlečete (z desne v levo ali obratno), in sicer glede na to, ali je treba nastavljeno vrednost povečati ali zmanjšati.

SL FMA 839 HI / FMA 839 HI LL KIT Izbira ukazov časovnika Pritisnite in za 2 sekundi držite tipko za vklop/izklop

Izberite območje ukazov za upravljanje časovnika kuhalnik mest in sesalne naprave, ki standardno prikaže »C L« (glejte funkcije časovnika). Simbol

označuje ključ za varnostne funkcije

(glejte "Zaklepanje tipkovnice (čiščenje)". Pri privzeti nastavitvi, ko se vklopi kuhalno ploščo/sesalno napravo, se napa vklopi v samodejnem načinu in lučka LED sveti z intenzivno jakostjo. Napa začne delovati, če je moč kuhalnih mest večja od »1«. Napa se izklopi, če pritisnete tipko LED , kar je potrjeno s spremembo intenzivnosti, in sicer preide iz intenzivne svetlobe v nežnejšo. Napo je mogoče izklopiti tudi s pritiskom vrednosti, večje od »1«, na vrstici moči, kar je potrjeno s spremembo intenzivnosti lučke LED , ki preide iz intenzivne svetlobe v nežnejšo. Ponovno se vklopi s pritiskom tipke LED intenzivneje.

, ki bo začela svetiti

Funkcija PREMORA in PONOVNEGA ZAGONA. V kombinaciji z drugimi tipkami omogoča dostop do menija za uporabnike. Funkcija odmrzovanja odmrzuje hrano ali nežno stopi maslo, čokolado ali med ... itd. V kombinaciji z drugimi tipkami omogoča dostop do menija za monterje.

SL FMA 839 HI / FMA 839 HI LL KIT FUNKCIJE Funkcija

Opis Omogoča blokiranje nastavitev kuhalne plošče z namenom preprečevanja nenamernih sprememb nastavitev.

Blokiranje tipkovnice (varovalo za otroke)

Aktiviranje: če na površini ni loncev, 3 sekunde držite pritisnjeno eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlecite od številke 0 do 9 na vrstici moči, tako da sledite vidni animaciji. Do potrditve pride, ko se vse tipke prikažejo . Opisane postopke je treba izvesti v 10 sekundah. Onesposobitev: 3 sekunde držite pritisnjeno eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlecite od številke 9 do 0 na vrstici moči, tako da sledite vidni animaciji. Opisane postopke je treba izvesti v 10 sekundah. Omogoča blokiranje nastavitev kuhalne plošče za 15 sekund z namenom omogočanja hitrega čiščenja.

Blokiranje tipkovnice (čiščenje)

Aktiviranje: hkrati pritisnite tipko sprednjega desnega in sprednjega levega kuhalnega mesta. Prikazovalnik območja ukazov za upravljanje časovnika prikazuje odštevanje s 15 sekund in zasveti . Onesposobitev: pritisnite

ali počakajte, da se 15 sekund konča.

Odštevanje z alarmom za programirani izklop vsakega kuhalnega mesta.

Časovnik kuhalnih mest

Aktivacija: pri vklopljeni kuhalni plošči izberite enega od 4 kuhalnih mest in nato izberite vrednost na vrstici moči. Pritisnite posamezno tipko območja ukazov časovnika, nastavite posamezne vrednosti na vrstici moči (najmanj 1 minuta, največ 99 minut). Do potrditve pride po 10 sekundah neuporabe. Prikazovalnik območja ukazov za upravljanje časovnika prikazuje odštevanje, če je bilo nastavljeno, drugače pa standardno prikazuje »C L«. Nastaviti je mogoče časovnik za vsa kuhalna mesta, prikazovalnik pa bo vedno prikazoval tistega z najkrajšim preostalim časom. Ponovite postopke za spremembo vrednosti časovnika. Onesposobitev: nastavite vrednosti časovnika na nič ali pritisnite

SL FMA 839 HI / FMA 839 HI LL KIT Odštevanje z alarmom za splošno uporabo. Pri vklopljeni kuhalni plošči in brez loncev pritisnite posamezno tipko cone ukazov časovnika, nastavite posamezne vrednosti na vrstici moči (najmanj 1 minuta, največ 99 minut). Časovnik (splošni)

Prikazovalnik območja ukazov za upravljanje časovnika prikazuje odštevanje, če je bilo nastavljeno, drugače pa standardno prikazuje »C L«. Onesposobitev: nastavite vrednosti časovnika na nič ali pritisnite izključeno ploščo.

Funkcija vzdrževanje tople jedi

Vklop: izberite eno od 4 kuhalnih mest in pritisnite tipko Tipka izbranega mesta prikaže . Onesposobitev: pritisnite tipko

Kuhalna mesta in napo je mogoče nastaviti, da delujejo z dodatno močjo. Funkcija Turbo

Aktiviranje: tako za napo kot tudi za kuhalna mesta dvakrat pritisnite tipko "9" na napajalni vrstici. Prikaže se ustrezna številka . Onesposobitev: izberite eno od drugih možnih vrednosti na vrstici moči.

Funkcija hitrega segrevanja

Izberite eno od 4 kuhalnih mest in 3 sekunde držite pritisnjeno izbrano vrednost (od 1 do 8) na vrstici moči. Kuhalna plošča bo za določen čas dosegla največjo moč, nato pa bo prešla na nastavljeno moč (glejte spodnjo tabelo). Prikazovalnik prikaže »A« + izbrano vrednost. 1 -> 40 sekund 2 -> 72 sekund 3 -> 120 sekund 4 -> 176 sekund 5 -> 256 sekund 6 -> 432 sekund 7 -> 120 sekund 8 -> 192 sekund 9 -> ni na voljo P -> ni na voljo

SL FMA 839 HI / FMA 839 HI LL KIT Ta funkcija ustavi vse nastavitve kuhalne plošče za približno 10 minut, če mora uporabnik za kratek čas oditi iz prostora. Med premorom: - Nobeno kuhalno mesto ne porablja energije. - Vsi časovniki so zaustavljeni. - Funkciji “Turbo“ in “Hitro segrevanje “ sta izklopljeni

Funkcija premor + ponovni Po preteku 10 minut bo kuhalna površina nadaljevala z vsemi prej nastavljenimi zagon postopki. Vklop: Pritisnite tipko

vsaj za 1 sekundo, vse števke kažejo

Pritisnite tipko vsaj za 1 sekundo, dokler ne začne utripati, v 10 sekundah pa pritisnite katero koli drugo tipko. Ta funkcija omogoča, da obnovite vse nastavitve kuhalne površine, če pride do nenamernega izklopa ali nenadnega izpada elektrike. Funkcija priklica

Z izklopljeno kuhalno ploščo, če v 6 sekundah ponovno vklopimo kuhalno ploščo s tipko , tipka utripa 6 sekund. Ponovno pritisnite tipko, da obnovite predhodno nastavljene funkcije. Vse to potrdi pisk. Če se pri ugasnjeni kuhalni površini v 6 sekundah površina ponovno vklopi, se prej nastavljene funkcije samodejno obnovijo. Ta funkcija omogoča povezavo 2 kuhalnih mest, in sicer tako, da ju lahko upravljate kot eno samo veliko kuhalno mesto. Tako lahko uporabite lonce z večjim dnom.

Povezovalna funkcija

Pri izklopljeni kuhalni površini hkrati pritisnite želeni tipki za izbor 2 kuhalnih mest, ki ju želite povezati, dokler številka ne prikaže , kar označuje, da se je funkcija vklopila. Druga tipka služi nastavitvi moči. Pozor: kuhalnih mest na levi ni mogoče povezati s tistimi na desni in obratno. Onesposobitev: istočasno pritiskajte tipke, na katerih smo naredili most, dokler simbol ne izgine .

Funkcija samodejnega zaznavanja lonca

Če na enega od kuhalnih mest postavimo lonec, ga kuhalno mesto samodejno zazna in vklopi ustrezno tipko pri največji intenzivnosti, tako da prikaže .

Opozarjanje na odpadno toploto

Opozarjanje na odpadno toploto je varnostna funkcija, ki opozarja na to, da ima površina kuhalnega mesta še vedno temperaturo, ki je višja ali enaka 60°C in lahko povzroči opekline, če z golimi dlanmi pridete v stik z njo. Na tipki ustreznega kuhalnega mesta se prikaže .

SL FMA 839 HI / FMA 839 HI LL KIT UKAZI SESALNE NAPRAVE Simbol časovnika. Ko pritisnete tipko sesalne naprave, pritisnite tipke za upravljanje časovnika za nastavitev odštevanja. Simbol vzdrževanja filtra za maščobo Opozorilo glede čiščenja filtra za maščobo je prikazano na lučki LED omogočeno. “9”

Pritisnite »9« na vrstici moči, da nastavite INTENZIVNO HITROST 1. Ta nastavitev je časovno nastavljena za 10-minutni vklop. Po preteku tega časa se sistem samodejno vrne na predhodno nastavljeno hitrost. Izklopi se z izbiro druge hitrosti. Dvakrat pritisnite »9« na vrstici moči, da nastavite. INTENZIVNO HITROST 2. Ta nastavitev je časovno nastavljena za 5-minutni vklop. Po preteku tega časa se sistem samodejno vrne na predhodno nastavljeno hitrost. Izklopi se z izbiro druge hitrosti.

Ta funkcija je na voljo samo pri izklopu samodejnega načina. Samodejni način izklopite s pritiskom na . Pritisnite tipko sesalne naprave in nastavite hitrost na vrstici moči. Pritisnite tipko za upravljanje časovnika, ki prikazuje »CL«, vendar bo prešla na odštevanje, ki je že bilo nastavljeno na 15 minut. Simbol vzdrževanja filtra na aktivno oglje • Sesalni način je privzeta nastavitev delovanja nape. Pritisnite tipko za vklop/izklop. Pri izklopljeni obremenitvi pritisnite tipko ukazov nape, da omogočite sesalno napravo. Znova pritisnite tipko za 5 sekund za: Vklop filtra na aktivno oglje: • Simbol filtra na aktivno oglje (proti vonjavam) zasveti za 1 sekundo, medtem ko naprava odda dvojni pisk. Izklop filtra na aktivno oglje: • Simbol filtra na aktivno oglje (proti vonjavam) dvakrat utripne in naprava odda dvojni pisk. Ponastavitev in ponovna aktivacija filtrov • Po 200 urah delovanja ogljikovega filtra in 100 urah maščobnega filtra bo osvetlitev ustreznih ikon signalizirala, da je potrebno vzdrževanje označenega filtra. Po opravljenem vzdrževanju filtra z izklopljeno ploščo postopajte na naslednji način: • Vklopite/izklopite ploščo • Pritisnite tipko nape da aktivirate oštevilčeno vrstico. • Pritisnite tipko “A” za najmanj 5 sekund in počakajte na potrditev ponastavitve, ki jo signalizira dvojni zvočni zvok in se simbol ugasne. • Če se potrditev ponastavitve (dvojni pisk in simbol ugasne) se ne pojavi v 6 sekundah, izklopite kuhalno ploščo in ponovite postopek od začetka. – 183 –

SL FMA 839 HI / FMA 839 HI LL KIT UPORABNIŠKI MENI (PRILAGODITVE)

Meni za uporabnike se uporablja za osebno prilagoditev opozoril na plošči, tako zvočnih (tona in glasnosti) kot vizualnih. Pritisnite tipko . V 3 sekundah ponovno pritisnite tipko . - Simbol se bo prikazal - Pritisnite in držite tipko ter eno za drugo pritisnite 4 tipke kuhalnih mest ( ), in sicer v smeri urinega kazalca, tako da začnete z leve. Vsak pritisk tipke je označen s piskom, in ko tipko sprostite, vidite naslednje: Na tipki tabelo).

pojavi se napisano izmenično

številka od 2 do 7, ki označuje vrsto menija (Glejte spodnjo

pojavi se številka, ki je odvisna od parametrov, navedenih v izbiri (Glejte spodnjo tabelo).

Pritisnite tipko s številko od 2 do 7 vrstice za napajanje za vstop v meni z nastavitvami (Glejte spodnjo tabelo). Ko je nastavljena pravilna vrednost, potrdite s pritiskom in držanjem tipke dokler ni potrjeno. Koda menija

Meni za upravljanje glasnosti tona zvočnih opozoril.

Meni funkcije prepoznavanja lonca je vedno aktiven. Meni za upravljanje zvočnega opozarjanja na koncu odštevanja.

Pri prvi priključitvi na električno omrežje mora monter nastaviti moč kuhalne površine na podlagi dejanskih zmožnosti in zmogljivosti samega omrežja. Ploščo lahko neposredno vklopite s tipko , sicer pa za vstop v meni sledite spodaj navedenim postopkom. - Ob prvem napajanju simbol utripa. - Z držanjem tipke . - Pritisnite 4-tipke na kuhalnih mestih ( ) eno za drugo v nasprotni smeri urnega kazalca, začenši z desne. Vsak pritisk tipke je označen s piskom, in ko tipko sprostite, vidite naslednje: Na tipki

- Pritisnite tipko in številko 8 na vrstici moči, da dostopite do menija nastavitev. To se potrdi s spremembo prikaza iz ( in ) do ( in ). Sedaj ste v meniju za nastavitev moči plošče. Pritisnite tipko in izberite eno od vrednosti, ki so prikazane na vrstici moči (0-1-2-3), tako da upoštevate spodaj navedeno tabelo. Ko je nastavljena pravilna vrednost, potrdite s pritiskom in držanjem tipke dokler ni potrjeno.

kW 7,4 kW 4,5 kW 3,5 kW 2,8 kW

SL SL FMA 839 HI / FMA 839 HI LL KIT NAPRAVA Funkcija upravljanja moči

Zaznavanje prisotnosti lonca

Ta izdelek je opremljen s funkcijo upravljanja moči z elektronskim nadzorom. Funkcija upravljanja moči zazna dovajanje največje moči 3,7 kW/16 A združenim kuhalnim elementom (faze na desni in levi strani) in tako optimizira porazdelitev moči ter prepreči preobremenitve indukcijskega sistema. V ta namen je skupna moč stalno nadzirana in po potrebi zmanjšana. Če ni mogoče dovajati zahtevane skupne moči, nadzorni element s privzeto nastavitvijo zmanjša moč drugega kuhalnega elementa na naslednjo nižjo raven krivulje moči, tako da ne preseže absorpcije toka 16 A. V tem primeru generator zazna zadnji ukaz z najvišjo prioriteto, ki ga posreduje uporabniški vmesnik, in po potrebi zmanjša predhodno aktivirane nastavitve za drugi kuhalni element. Funkcija upravljanja moči se vklopi tudi ob zaznani prisotnosti lonca na kuhalnem elementu.

Vsako kuhalno mesto je opremljeno s sistemom za zaznavanje prisotnosti lonca. Sistem za zaznavanje prisotnosti lonca prepozna lonce z dnom z možnostjo magnetenja, ki so primerni za uporabo na indukcijskih kuhalnih ploščah. Če med delovanjem odstranite posodo ali če uporabite neprimerno posodo, prikazovalnik ob stolpčnem grafikonu utripa . Če v času zaznavanja prisotnosti lonca v trajanju 20 sekund na kuhalnem mestu ni položenih loncev: – Kuhalno mesto se samodejno ugasne po 20 sekundah. –

Prikazovalnik vsakega kuhalnega mesta prikaže

Primer: Če v isti fazi (faza na desni in levi strani) izberete raven povečanja moči (boost) (P) enega kuhalnega mesta, drugo kuhalno mesto zaradi tega ne more istočasno preseči ravni moči 5.

Ustrezni lonci Za kuhanje na indukcijski plošči so primerni samo lonci z dnom z možnostjo magnetenja. Magnet se prime na vsako točko znotraj dna lonca. Lonci, ki so primerni za indukcijsko kuhanje Lonci, ki se uporabljajo na površinah za indukcijsko kuhanje, morajo biti kovinski z magnetnimi lastnostmi in z dovolj širokim dnom.

Ta vidik se razlikuje glede na omejitve, ki so nastavljene na izdelku (glejte odstavek »MENI ZA NAMESTITEV«).

Kako delujejo indukcijske kuhalne plošče Indukcijske kuhalne plošče ne delujejo tako kot klasične kuhalne plošče ali kovinske plošče. Indukcijska tuljava pod steklokeramično površino hitro ustvari magnetno polje visoke spremenljivosti, ki neposredno segreje dno lonca z možnostjo namagnetenja. Steklokeramično površino segreje izključno topel lonec. Ko lonec odmaknete s kuhalnega mesta, se električno napajanje takoj prekine.

Ustrezni lonci: 9 Lonci iz emajliranega jekla z debelim dnom. 9 Lonci iz litega železa z emajliranim dnom. 9 Lonci iz večplastnega jekla inox, nerjavečega feritnega jekla in aluminija s posebnim dnom. Neustrezni lonci: 9 Lonci in posode iz bakra, jekla inox, aluminija, negorljivega stekla, lesa, keramike in lončenine. X Če želite preveriti, ali je ponev primerna, prinesite magnet blizu njenega dna: če ga dno privlači, je ponev primerna za indukcijsko kuhanje. Če nimate magneta, lahko v lonec dolijete majhno količino vode, ga postavite na kuhalno mesto in vklopite ploščo. Če se na prikazovalniku prikaže simbol , lonec ni primeren.

ENERGY SAVING Pozor: uporabljajte samo posode s popolnoma ravnim dnom in primerne za indukcijsko kuhalno mesto. Uporaba loncev z neravnim dnom lahko ogrozi učinkovitost sistema oddajanja toplote in lahko ovira zaznavanje prisotnosti lonca na kuhalnem mestu. Hrup med kuhanjem Lonci lahko med kuhanjem povzročajo hrup. To ne pomeni, da naprava nepravilno deluje in nikakor ne vpliva na delovanje naprave. Hrup je odvisen od vrste uporabljenega lonca. Če je hrup posebej moteč, poskusite zamenjati lonec.

ENERGY SAVING X Ob nakupu ponve se prepričajte, da navedeni

premer ustreza premeru dna ali premeru zgornjega dela lonca, saj je ta načeloma širši od dna. Pri pripravi jedi, ki zahtevajo daljše kuhanje, je mogoče privarčevati čas in energijo, tako da uporabite ekonom lonec. Ta vrsta kuhanja omogoča tudi ohranjevanje vsebnosti vitaminov v hrani. Prepričajte se, da je v ekonom loncu dovolj tekočine. Če je tekočine premalo in se ta pregreje, lahko pride do poškodb ekonom lonca in kuhalnega mesta. Po možnosti lonce vedno pokrijte z ustreznim pokrovom. Izberite lonec, primeren količini hrane, ki jo želite pripraviti. Uporaba širokih loncev, ki jih le delno napolnite, predstavlja potarto energije.

210 mm × 190 mm (posamezno)

Maks Ø (priporočeno)

SL FMA 839 HI / FMA 839 HI LL KIT Običajni delovni hrup kuhinjske plošče Indukcijska tehnologija temelji na ustvarjanju elektromagnetnih polj. Ta elektromagnetna polja ustvarijo toploto neposredno na dnu lonca. Lonci in ponve lahko oddajajo različne zvoke ali povzročajo vibracije glede na način njihove izdelave. Ti zvoki so opisani v nadaljevanju:

Močno piskanje Ta zvok nastane pri loncih, izdelanih iz več plasti različnih materialov, in kadar se ti uporabljajo pri največji jakosti ter na dveh kuhalnih mestih. Hrup preneha ali se zmanjša, ko zmanjšate raven toplote.

Rahlo brnenje (podobno hrupu transformatorja) Ta zvok nastane pri kuhanju z visoko toploto in je odvisen od količine energije, ki se prenese s kuhalne plošče na lonce. Hrup preneha ali se zmanjša, ko zmanjšate raven toplote. Rahlo piskanje Ta zvok nastane, ko je posoda za kuhanje prazna, preneha pa, ko posodo napolnite z vodo ali živili.

Ritmični zvoki, podobni tiktakanju Ti zvoki se pojavijo samo takrat, ko delujejo vsaj tri kuhalna mesta, izginejo ali zmanjšajo pa se takrat, ko se eno od teh izklopi. Opisani zvoki so običajna značilnost indukcijske tehnologije in jih zato ni mogoče obravnavati kot napake.

Prasketanje Ta zvok nastane pri loncih, ki so izdelani iz več plasti materialov, povzročajo pa ga vibracije površin, kjer se različni materiali stikajo. Hrup prihaja iz loncev in se lahko razlikujejo glede na količino in način priprave hrane.

Hrup ventilatorja Za pravilno delovanje elektronskega sistema je treba uravnati temperaturo kuhalne površine. V ta namen je kuhalna površina opremljena z ventilatorjem, katerega funkcija je zmanjšanje in uravnavanje temperature elektronskega sistema. Lahko se zgodi, da ventilator še naprej deluje po izklopu naprave, če je temperatura kuhalne površine še vedno zaznana kot previsoka.

, da vklopite napravo.

- Se prikaže na vseh prikazovalnikih stopnje moči "0". - Če ne izberete drugih možnosti, se naprava iz varnostnih razlogov po 20 sekundah izklopi. Izbira kuhalnega mesta Pritisnite na referenčno tipko mest in nastavite raven moči.

enega ali več kuhalnih

- Časovnik nastavite tako, da izberete med 1 in 99 minutami. Sprememba časovnika Nastavljen časovnik Pritisnite aktivno kuhalno mesto časovnika, ki ga želite spremeniti. - Pritisnite na številko - Časovnik nastavite tako, da izberete med 1 in 99 minutami.

Izklop kuhalnega mesta Dotaknite se »0« na vrstici moči. - Če ne izberete drugih možnosti in so druga kuhalna mesta ugasnjena, se naprava po 20 sekundah izklopi. Izklop kuhalne površine Dotaknite se za nekaj sekund, da ugasnete kuhalno površino. - Če ne izberete drugih možnosti na prikazovalniku in so vsa kuhalna mesta ugasnjena, se naprava po 20 sekundah izklopi. Kontrolna lučka odpadne toplote Če je kuhalno mesto izklopljeno vendar še vedno toplo, bo na nadzorni plošči črka “H” ostala prižgana zaradi nevarnosti opekline. Nastavitve za odmrzovanje S funkcijo Odmrzovanje lahko odmrznete hrano ali nežno stopite maslo, čokolado ali med. - Izberite kuhalno mesto, tako da pritisnete ustrezno tipko. - Pritisnite tipko Nastavitev PowerPlus Tako kuhalne plošče kot napo je mogoče nastaviti na dodatno moč. Kuhalna mesta in napo je mogoče nastaviti, da delujejo z dodatno močjo. To funkcijo je mogoče uporabiti na primer, da hitro segrejete veliko količino vode. - Sizberite eno od območij in dvakrat pritisnite "9" na vrstici moči. Prikaže se ustrezna številka .

Povezovalna funkcija »Povezovalna« funkcija omogoča vklop dveh posameznih kuhalnih mest, in sicer tako, da delujeta istočasno in ju je mogoče nastavljati skupaj. Tako lahko uporabite lonce z večjim dnom. Hkrati pritisnite želeni tipki za izbor 2 kuhalnih mest, ki ju želite povezati, dokler številka ne prikaže , kar označuje, da se je funkcija vklopila. Druga tipka služi nastavitvi moči. Opozorilo: kuhalnih mest na levi ni mogoče povezati s tistimi na desni in obratno. Otroško varovalo - Vklopljena naprava - Vklop: za 3 sekunde pritisnite eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlecite od številke 0 do 9 na vrstici moči. Vse tipke prikažejo . Opisane postopke je treba izvesti v 10 sekundah. - Onesposobitev: Za 3 sekunde pritisnite eno od 4 tipk kuhalnih mest, jo nato sprostite in s prstom povlecite od številke 9 do 0 na vrstici moči. Opisane postopke je treba izvesti v 10 sekundah.

Časovnik Z nastavitvijo časovnika se kuhalno mesto po določenem času ugasne. Nastavitev časovnika - Vklopljena kuhalna plošča - Nastavljeno kuhalno mesto

MODEL FMA 839 HI Skupna največja moč (plošča + napa)

7,62 kW (osnovna nastavitev)

Skupna največja moč (plošča + napa)

4,72 kW Skupna največja moč (plošča + napa)

3,72 kW Skupna največja moč (plošča + napa)

3,02 kW SL FMA 839 HI / FMA 839 HI LL KIT

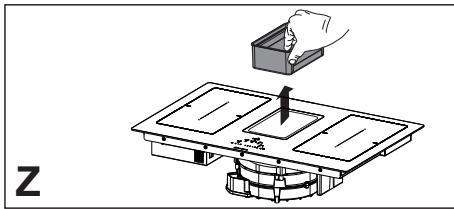

ČIŠČENJE IN NEGA Filter proti vonjavam z aktivnim ogljem je mogoče obnoviti. Za postopek regeneracije in čas zamenjave upoštevajte navodila, ki so priložena kompletu. Maščobni filtri Z: filtre je treba čistiti po vsakih 2 mesecih uporabe oziroma še pogosteje pri intenzivnejši uporabi, operete pa jih lahko v pomivalnem stroju. Priporočamo da rešetk ne perete v pomivalnem stroju.

Z Z Odstranite hrano, ki vsebuje sladkor, npr.

marmelado, ki je stekla čez med kuhanjem, s strgalom za steklokeramiko, in sicer ko je kuhalna plošča še topla. V nasprotnem primeru lahko ostanki poškodujejo površino iz steklo-keramike. Z Odstranite morebitno stopljeno plastiko s strgalom za steklokeramiko, ko je kuhalna plošča še topla. V nasprotnem primeru lahko ostanki poškodujejo površino iz steklokeramike. Z Ko se kuhalna plošča ohladi, odstranite madeže vodnega kamna z majhno količino raztopine za odstranjevanje vodnega kamna, npr. kisa ali limoninega soka. Nato znova očistite z mokro krpo.

Splošna priporočila Z Nikoli ne uporabite abrazivnih gobic, jeklene volne, solne kisline ali drugih izdelkov, ki bi lahko poškodovali površino ali na njej pustili sledi. Z Živil, ki nenamerno padejo ali se nabirajo na površini, na delovnih ali okrasnih elementih kuhalne površine, ne smete zaužiti. Čiščenje naprave Z Kuhalno ploščo očistite po vsaki uporabi, da preprečite, da bi se morebitni ostanki hrane zažgali. Z Za čiščenje vsakodnevne umazanije uporabite mehko krpo ali gobo in primerno čistilno sredstvo. Sledite priporočilom izdelovalca glede čistilnih sredstev, ki jih je treba uporabiti. Priporočamo uporabo zaščitnih čistilnih sredstev. Z Odstranite sprijeto umazanijo, npr. mleko, ki je steklo čez, s strgalom za steklokeramiko, in sicer ko je kuhalna plošča še topla. Sledite priporočilom izdelovalca glede strgal, ki jih je treba uporabiti.

Upravljanje nape ne deluje

Poškodba ali slaba priključitev kabla LIN na tiskanem vezju nape

Preverite priključitev oziroma zamenjajte

Neprestano vklapljanje senzorja. TC se ugasne po 10 sekundah.

Voda ali lonec na steklu, na senzorjih ali na nadzorni plošči.

Očistite površino nadzorne plošče. S senzorjev odstranite predmete.

Napaka preverjanja tipke, uporabniški vmesnik se izklopi po 3,5 - 7,5 sekundah.

Konfiguracija med TC-jem in indukcijo je neskladna.

Konfiguracijski podatki generatorja ne ustrezajo podatkom TC-ja.

Napaka komunikacije med TC-jem in indukcijo

Poškodovani kabel LIN. Ni napajanja v kablu LIN.

Zamenjajte kabel. Preverite, ali je kabel pravilno vstavljen.

Lonci izgubljajo svoje magnetne lastnosti

Uporabite ustrezne lonce

Napačen lonec. Kuhalna mesta so izklopljena.

Notranja napaka v tokokrogih generatorja

Indukcijski modul še ni konfiguriran.

Izvedite ročno konfiguracijo.

Napaka na napeljavi LIN ali napajalnem kablu.

Napaka konfiguracije. Kuhalnega mesta ni mogoče aktivirati.

Ni komunikacije med uporabniškim vmesnikom (UI) in indukcijskim generatorjem. Kuhalnega mesta ni mogoče aktivirati

Preverite toplotno izolacijo.

SL FMA 839 HI / FMA 839 HI LL KIT E6

Napajalna napetost ni znotraj intervala (za podrobnosti glejte tehnične podatke).

Tokokrog senzorja temperature je odprt ali je v kratkem stiku.

FMA 839 HI / FMA 839 HI LL KIT VZDRŽEVANJE IN POPRAVILA Z Vzdrževanje električnih sestavnih delov mora Z

izvajati izključno izdelovalec ali služba za tehnično podporo. Poškodovane kable mora zamenjati izključno izdelovalec ali služba za tehnično podporo.

X Ko stopite v stik s službo za tehnično podporo, podajte naslednje informacije: – Vrsta okvare – Model naprave (izdelek/koda) – Serijska številka (S.N.) Ti podatki so navedeni na identifikacijski tablici. Identifikacijska tablica je na dnu izdelka.

na izdelku ali na embalažnem materialu označuje, da se izdelek ne sme obravnavati kot gospodinjski odpadek, ampak ga je treba odnesti v zbirni center za reciklažo električne in elektronske opreme. Z ustreznim odstranjevanjem izdelka boste prispevali k preprečevanju potencialnih negativnih vplivov na okolje in zdravje ljudi. Za več informacij glede obdelave, predelave in reciklaže tega izdelka se obrnite na pristojno službo v vašem območju, službo za zbiranje gospodinjskih odpadkov ali na prodajalno, kjer ste kupili izdelek. Naprava je skladna z direktivo 2012/19/EU glede omejitve nevarnih snovi, ki so uporabljene v električni in elektronski opremi, in odstranjevanja odpadkov.

SL SL FMA 839 HI / FMA 839 HI LL KIT TEHNIČKI PODATKI Identifikacija izdelka Tip: 4300

Model: FMA 839 HI X Glejte identifikacijsko tablico na dnu izdelka. X Proizvajalec nenehno izboljšuje svoje izdelke. Zaradi tega se lahko besedila in slike v teh navodilih za uporabo spremenijo brez predhodnega opozorila.

Več informacij o tehničnih podatkih je na voljo na spletni strani: – www.franke.com

Podatki o električnih in grelnih elementih Kuhalno mesto 1,2,3,4

2100 W; Povečanje moči: 3000 W

Fleksibilno kuhalno mesto 1 + 2, 3 + 4

3000 W; Povečanje moči: 3700 W

Število kuhalnih mest
