Type de produit	Hotte aspirante
Marque	Franke
Modèle	BOX PLUS FBI 737 XS
Couleur	Non spécifié (probablement acier inoxydable ou blanc)
Hauteur minimale d'installation au-dessus de la table de cuisson	650 mm
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Type d'installation	Encastrable sous meuble mural (version aspirante ou filtrante)
Nombre de vitesses moteur	4 vitesses (dont une temporisée 6 minutes)
Commandes	4 touches tactiles : marche/arrêt moteur, sélection vitesse, éclairage
Éclairage	Intégré, commande par touche L
Filtre à graisse	Filtres métalliques autoporteurs lavables au lave-vaisselle
Filtre à charbon actif (version filtrante)	Remplacement tous les 4 mois environ, non lavable
Alimentation électrique	Secteur, avec interrupteur bipolaire (ouverture des contacts ≥3 mm)
Classe de protection	Classe I (nécessite mise à la terre)
Dimensions de l'encastrement (largeur x profondeur)	Environ 495-675 mm (selon image)
Poids	Non spécifié
Matériau	Acier inoxydable ou laqué
Entretien	Nettoyage extérieur et intérieur avec chiffon humide et détergent neutre ; éviter produits abrasifs
Garantie	Non spécifiée
Accessoires fournis	Profil cadre, grille de sortie d'air, flasque de réduction, buse avec clapet, vis de fixation, manuel
Normes	Conforme aux normes de sécurité et d'installation en vigueur

FOIRE AUX QUESTIONS - BOX PLUS FBI 737 XS FRANKE

Comment installer la hotte aspirante BOX PLUS FBI 737 XS ?

L'installation doit être réalisée par un technicien compétent. La hotte se monte sous un meuble mural à une distance minimale de 650 mm de la table de cuisson. Découpez l'ouverture dans le meuble selon les cotes fournies, insérez la hotte et fixez-la avec les 10 vis fournies. En version aspirante, raccordez la sortie diamètre 150 mm (ou 120 mm avec réducteur) à un conduit d'évacuation. En version filtrante, installez les filtres à charbon actif et dirigez l'air recyclé via la grille orientable.

Comment brancher électriquement la hotte ?

Branchez la hotte au secteur via un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm. Assurez-vous que la tension correspond à celle indiquée sur la plaque signalétique et que l'installation dispose d'une mise à la terre conforme (classe I).

Quelles sont les fonctions des touches du tableau de commande ?

Les touches sont : T1 pour arrêter le moteur, T2 vitesse 1, T3 vitesse 2, T4 pour vitesse 3 (appui court) ou vitesse 4 temporisée 6 minutes (appui long de 2 secondes), et L pour l'éclairage. Chaque touche s'allume fixe lorsqu'elle est active.

À quelle fréquence faut-il nettoyer les filtres à graisse ?

Les filtres métalliques autoporteurs doivent être lavés tous les 2 mois d'utilisation environ, ou plus fréquemment en cas d'usage intensif. Ils sont lavables au lave-vaisselle. Après lavage, séchez-les avant de les remonter.

Comment remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont pas lavables et doivent être remplacés tous les 4 mois environ. Ouvrez le panneau, retirez les filtres à graisse, puis les filtres à charbon saturés (déclipsage). Montez les nouveaux filtres et remontez le tout. Contactez le service après-vente pour l'achat des filtres.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en version filtrante. Il faut installer les filtres à charbon actif (non fournis) et orienter la grille de sortie d'air recyclé. Assurez-vous que la pièce est correctement ventilée si vous utilisez simultanément des appareils à combustion.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (interrupteur, fusible). Assurez-vous que les filtres sont propres et bien en place. Si le cordon est endommagé, faites-le remplacer par le fabricant ou un service agréé. Pour tout autre problème, consultez la notice ou contactez le SAV.

Quelles précautions de sécurité observer lors de l'utilisation ?

Ne flambez jamais d'aliments sous la hotte. Évitez de regarder directement l'éclairage avec des instruments optiques. Ne touchez pas les parties chaudes. Veillez à une ventilation adéquate si la hotte fonctionne avec des appareils à gaz. Respectez les distances de sécurité.

Comment nettoyer la hotte ?

Nettoyez l'extérieur avec un chiffon humide et un détergent liquide neutre. Pour l'intérieur, utilisez un chiffon humide (non mouillé) et un détergent neutre. N'utilisez jamais de produits abrasifs, d'éponges mouillées ou de jets d'eau.

Où trouver les pièces de rechange ou les accessoires ?

Adressez-vous au service après-vente Franke ou à un revendeur agréé. Les filtres à charbon actif, les vis, les grilles et autres composants sont disponibles. Consultez la notice pour les références exactes.

MODE D'EMPLOI BOX PLUS FBI 737 XS FRANKE

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole 📁 marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

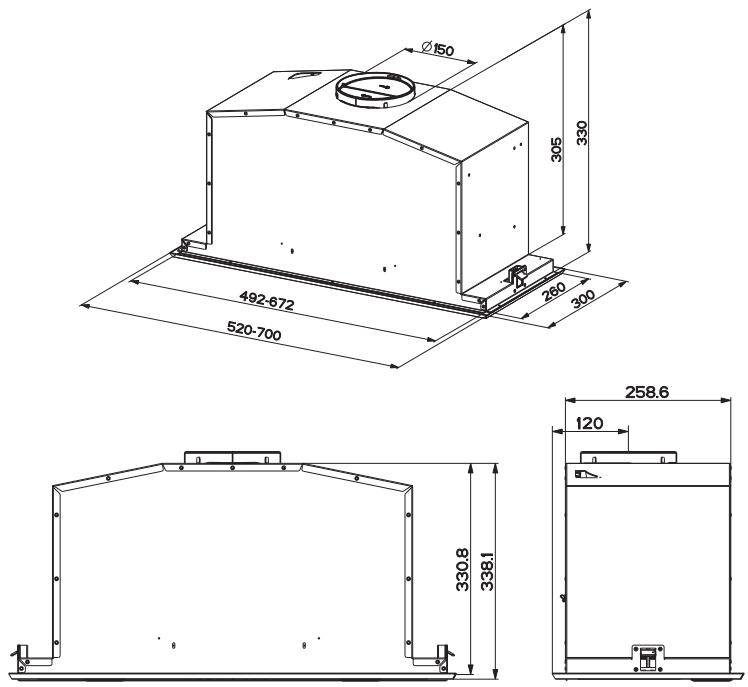

Encombrement

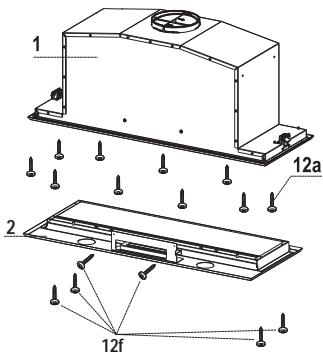

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
2	1	Profil Cadre
8	1	Grille en Direction Sortie Air
9	1	Flasque de Réduction ø 150-120 mm
10	1	Buse avec clapet ø 150 mm
Réf.	Q.té	Composants pour l’installation
12a	10	Vis
12e	2	Vis 2,9 x 9,5
12f	6	Vis 2,9 x 6,5
	Q.té	Documentation
	1	Manuel d'instructions

Montage du corps de hotte

AVANT DE MONTER LA HOTTE DANS L'ARMOIRE MURALE SUIVRE LA MARCHE CI-DESSOUS :

• Débrancher le câblage des commandes en intervenant sur les connecteurs.
• Débrancher le câblage des lumières en intervenant sur les connecteurs.

• La hotte peut être installée directement sur le plan inférieur des armoires murales (650 mm min. par rapport au plan de cuisson).
• Faire une entaille sur le plan inférieur de l'armoire murale, de la manière indiquée.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Fixer avec 10 vis 12a fournies.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

• Ouvrir le panneau en le tirant.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.

• Retirer les filtres à graisse.

- Visser le cadre avec les 6 vis 12f, rebrancher le câblage des commandes et lumières, remonter le filtre à graisse et fermer le panneau.

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

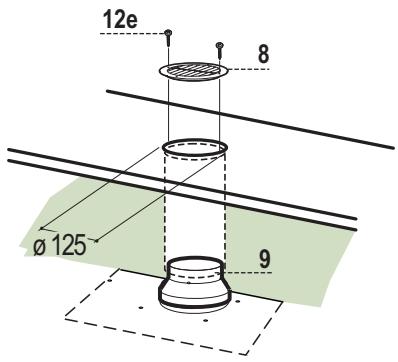

SORTIE AIR VERSION FILTRANTE

• Percer un trou de ø 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

Tableau des commandes

T1	T2	T3	T4	L
|	|	|	|	|
○	1	2	3/i	☀

TOUCHE		FONCTIONS
T1	Moteur	Coupe le moteur.
T2	Vitesse	Démarre le moteur à la première vitesse. Touche allumée fixe.
T3	Vitesse	Démarre le moteur à la deuxième vitesse. Touche allumée fixe.
T4	Vitesse	Appuyée brièvement, elle démarre le moteur à la troisième vitesse. Touche allumée fixe.
		Appuyée pendant 2 secondes. Touche clignotante.Elle démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson
L	Lumière	Branche et débranche l’éclairage. Touche allumée fixe.

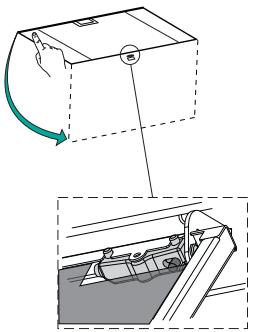

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent liquide neutre.
• Le nettoyer également à l'intérieur avec un chiffon humide et un détergent neutre ; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau ; ne pas utiliser de substances abrasives.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Tirer sur les panneaux confort pour les ouvrir.
• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.
• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier.)
• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.
  • Refermer les panneaux confort.

Filtres anti-odeur au charbon actif (version filtrante)

Le filtre anti-odeur au charbon actif n'est pas lavable et ne peut pas être régénéré : il faut le remplacer tous les 4 mois de service environ, ou plus souvent en cas d'usage particulièrement intense.

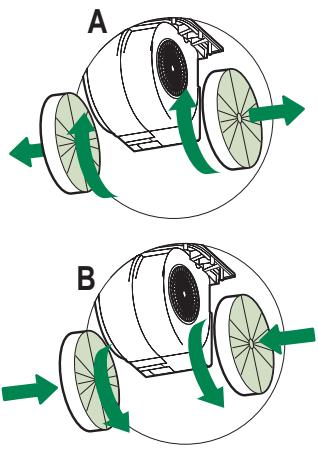

REMLACEMENT

• Tirer sur les panneaux confort pour les ouvrir.
  • Retirer les filtres à graisse.
• Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter les filtres à graisse.
  • Refermer les panneaux confort.

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
