NÁVOD K OBSLUZE BOX PLUS FBI 737 XS FRANKE

Pro vlastní bezpečnost a za účelem řádného fungování přístroje prosíme, abyste si před jeho instalací a zprovozněním pozorně přečetli tuto příručku. Tuto příručku je třeba uchovávat stále spolu s přístrojem, a to i v případě, že přístroj bude poskytnut nebo prodán třetím osobám. Je důležité, aby se uživatelé seznámili s veškerými aspekty fungování a bezpečnosti přístroje.

Připojení kabelů musí provést kompetentní technik.

• Výrobce není odpovědný za případné škody způsobené nesprávně provedenou instalací či nesprávným používáním přístroje.
• Minimální bezpečnostní vzdálenost mezi varnou plochou a odsávací digestoří je 650 mm (některé modely mohou být nainstalovány do nižší výšky; viz odstavec týkající se provozních rozměrů a instalace).
• Jestliže je v návodu k instalaci plynového sporáku uvedena větší vzdálenost než výše uvedená, je třeba to vzít v úvahu.
• Zkontrolujte, zda síťové napětí odpovídá hodnotám uvedeným na štítku uvnitř digestoře.
• Vypínací zařízení musí být nainstalována do pevného systému v souladu s předpisy o elektroinstalaci.
• U přístrojů třídy I zkontrolujte, zda je síť domácího napájení vhodně uzemněna.
• Připojte digestoř k dýmníku pomocí trubice o minimálním průměru 120 mm. Trasa výparů musí být co nejkratší.
• Musí být dodrženy všechny normy týkající se odvodu vzduchu.

• Nepřipojujte odsávací digestoř ke komínům, které odvádějí zplodiny ze spalování (např. kotle, komíny apod.).

• Pokud je digestoř používána v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Jestliže je kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný tlak v místnosti nesmí být vyšší než 0,04 mbar, aby nemohlo dojít ke zpětnému nasávání výparů do místnosti, kde se nachází digestoř.

• Vzduch nesmí být odváděn přes potrubí používané pro odvod výparů ze spalovacích zařízení fungujících na plyn nebo na jiná paliva.
• Pokud je napájecí kabel poškozen, jeho výměnu může provádět pouze výrobce nebo jeho servisní technik.
• Připojte zástrčku do zásuvky odpovídající normám a ve snadno přístupné poloze.
• Při realizaci technických a bezpečnostních rozměrů pro odvod výparů je třeba pečlivě dodržovat předpisy stanovené místními orgány.

⚠️ UPOZORNĚNÍ: Před instalací digestoře odstraňte ochranné fólie.

• Použijte pouze šrouby a spojovací materiál vhodného typu pro digestoř.
  ⚠ UPOZORNĚNÍ: Nebudou-li šrouby či upevňovací zařízení namontovány podle tohoto návodu, mohlo by

vzniknout nebezpečí zasažení elektrickým proudem.

• Nepozorujte přímo optickými přístroji (dalekohledem, lupou....).
• Pod kuchyňskou digestoří nepřipravujte flambované pokrmy, je zde nebezpečí požáru.
• Tento přístroj může být používán dětmi ve věku nad 8 let a osobami se sníženými psycho-fyzickými-smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo byly seznámeny s pokyny k použití přístroje bezpečným způsobem a rozumí jeho rizikům. Zkontrolujte, zda si děti nehrají s přístrojem. Čištění a údržba, které mají být vykonávány uživatelem, nesmí být prováděny dětmi, pokud nejsou pod dohledem.
• Děti musí být pod dohledem, kontrolujte, aby si nehrály s přístrojem.

- Přístroj nesmí být používán osobami (včetně dětí) se sníženými psycho-fyzicko-smyslovými schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, s výjimkou případů, kdy jsou pod dostatečným dohledem a byly dostatečně poučeny.

⚠️ Některé přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot.

• Vyčistěte a/nebo vyměňte filtry po uvedené době (nebezpečí vznícení). Řidťe se odstavcem Údržba a čištění.
• Pokud je digestoř používána současně s plynovými přístroji nebo přístroji, které používají nějaké jiné palivo, v místnosti musí být vhodné větrání (neaplikuje se na přístroje, které pouze vypouštějí vzduch do místnosti).
• Symbol 📄 na výrobku nebo na jeho obalu označuje, že výrobek nemůže být zlikvidován jako normální domácí odpad. Výrobek, který má být likvidován, musí být odevzdán do specializovaných sběren pro recyklaci elektrických a elektronických komponentů. Tím, že se ujistíte o řádném provedení likvidace tohoto výrobku, přispějete k zabránění případného negativního dopadu na životní prostředí a na zdraví osob, který by mohla mít nesprávně provedená likvidace. Podrobnější informace o recyklaci tohoto výrobku získáte na obecním úřadě, v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili.

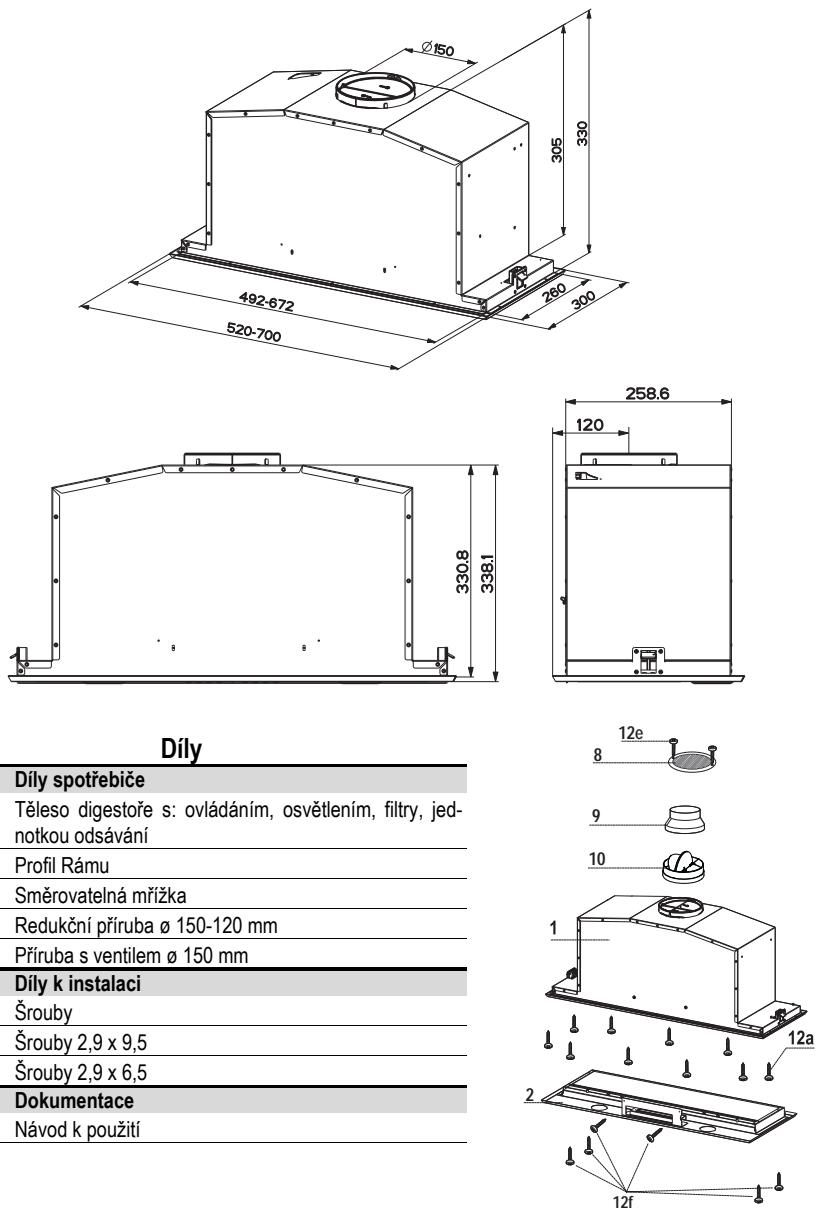

Prostorový rozměr

Díly

Odk.	Mn.	Díly spotřebiče
1	1	Těleso digestoře s: ovládáním, osvětlením, filtry, jednotkou odsávání
2	1	Profil Rámu
8	1	Směrovatelná mřížka
9	1	Redukční příruba ø 150-120 mm
10	1	Příruba s ventilem ø 150 mm
Odk.	Mn.	Díly k instalaci
12a	10	Šrouby
12e	2	Šrouby 2,9 x 9,5
12f	6	Šrouby 2,9 x 6,5
	Mn.	Dokumentace
	1	Návod k použití

Montáž tělesa digestoře

PŘED MONTÁŽÍ DIGESTOŘE K ZÁVĚSNÉ SKŘÍŇCE POSTUPUJTE NÁSLEDOVNĚ:

• Odpojte kabely ovladačů pomocí konektorů.
• Odpojte kabely světel pomocí konektorů.
• Digestor může být namontována přímo na dolní plochu závěsných skříněk (min. 650 mm od varné desky).
• Proved'te zářez na dolní plochu závěsné skříňky, podle instrukcí.
• Nasad'te digestoř až k zaháknutí bočních držáků se západkou.
• Upevněte pomocí 10 šroubů 12a, které jsou součástí vybavení.
• Proved'te konečné zajištění utažením šroubů Vf pod digestoří.
• Zatažením otevřete odsávací panel.
• Uvolněte panel z tělesa digestoře pomocí páčky čepu připevnění.
• Vyjměte tukové filtry.
• Znovu přišroubujte rám pomocí 6 šroubů, které 12f, znovu připojte kabely ovládání a světel a namontujte tukový filtr a panel..

20° 495 - 675

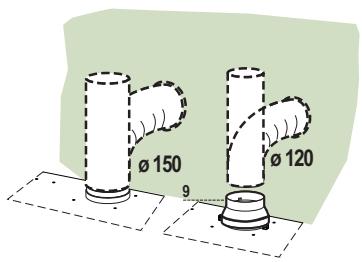

Při instalaci v nasávacím provedení připojte digestoř k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky ø 150 nebo 120 mm, kterou zvolí instalační technik.

• K instalaci trubky ø 120 mm je nutné použít redukční přírubu 9 na výstupu z tělesa digestoře.
• Trubku připevněte vhodnými stahovacími páskami. Tento materiál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.

Ø 150 Ø 120 9

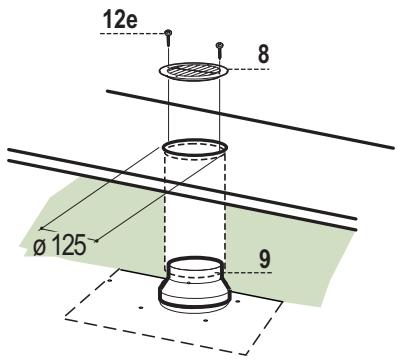

VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ

• Na případné podpěře nad digestoří vyvrtejte otvor o ø 125 mm.
• Nasad'te redukční přírubu 9 na výstup z tělesa digestoře.
• Pomocí pevné či ohebné trubice o ø120 mm připojte přírubu k výstupnímu otvoru na podpěře nad digestoří.
• Trubici upevněte vhodnými stahovacími páskami. Potřebný materiál není součástí vybavení.
• Upevněte směrovatelnou mřížku 8 na výstup pomocí dvou šroubů 12e (2,9 x 9,5), které jsou součástí vybavení.
• Zkontrolujte, zda je přítomen uhlíkový filtr proti zápachu.

12e 8 Ø 125 9

ELEKTRICKÉ PŘIPOJENÍ

- Připojte digestoř k napájecí síti za použití dvoupólového vypínače s nejméně 3 mm vzdáleností mezi kontakty.

Ovládací panel

T1	T2	T3	T4	L
○	1	2	3/i

TLAČÍTKO		FUNKCE
T1	Motor	Vypněte motor.
T2	Rychlost	Zapne motor při první rychlosti. Osvětlené osvětlené tlačítko.
T3	Rychlost	Zapne motor při druhé rychlosti. Osvětlené osvětlené tlačítko.
T4	Rychlost	Krátké stisknutí Zapne motor při třetí rychlosti. Osvětlené osvětlené tlačítko.
		Stiskněte 2 sekundy. Osvětlené blikající tlačítko. Aktivujte čtvrtou časovanou rychlost po 6 minutách, na konci čehož se vrátíte na dříve nastavenou rychlost. Vhodné pro maximální emise výparů z vaření.
L	Rozsvícená	Zapněte a vypněte světelný systém. Osvětlené osvětlené tlačítko.

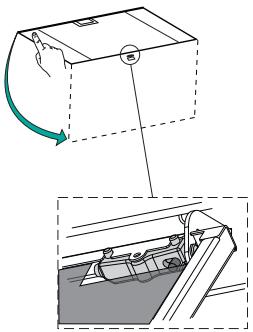

Otevření panelu

• Panel otevřete zatažením.
• Vyčistěte jeho vnější plochy vlhkým hadříkem a neutrálním tekutým čisticím prostředkem.
• Vyčistěte i vnitřek vlhkým hadříkem a neutrálním čisticím prostředkem; nepoužívejte mokré hadříky nebo houbičky, vodní proud ani abrazivní látky.

• Tyto filtry lze mýt i v myčce. Je třeba je mýt zhruba každé 2 měsíce používání, při obzvláště intenzivním používání i častěji.
• Zatažením otevřete comfort panely.
• Vytáhněte filtry jeden po druhém tak, že je zatlačíte směrem k zadní stěně zařízení a současně stáhnete dolů.
• Umyjte filtry a dávejte pozor, abyste je neohnuli. Před opětovným nasazením je nechte uschnout.
• Při opětovném nasazování filtrů udržujte držadlo směrem k viditelné vnější části.
• Znovu zavřete comfort panely.

Uhlíkové filtry proti zápachu (filtrační provedení)

Uhlíkový filtr proti zápachu nelze mýt ani regenerovat, je třeba jej vyměnit zhruba každé 4 měsíce používání, při obzvláště intenzivním používání i častěji.

VÝMĚNA

• Zatažením otevřete panely comfort.
  • Vytáhněte kovové tukové filtry.
• Vyjměte nasycené uhlíkové filtry proti zápachu uvedeným způsobem (A).
• Namontujte nové filtry uvedeným způsobem (B).
• Znovu namontujte tukové filtry.
• Znovu zavřete panely comfort.

- V případě výměny kontaktujte technický servis ("V případě nákupu kontaktujte technický servis").
