Type de produit	Hotte aspirante (catégorie climatiseur)
Marque	FRANKE
Modèle	TALE 605 XS
Usage	Domestique, élimination des odeurs de cuisine
Distance de sécurité minimum	650 mm entre le plan de cuisson et la hotte
Diamètre minimum du conduit d'évacuation	120 mm
Classe électrique	Classe I (mise à la terre obligatoire)
Alimentation	Raccordement au secteur, tension sur plaque signalétique
Vitesses du moteur	4 (vitesse 1, 2, 3 et intensive temporisée 6 minutes)
Éclairage	Led, remplacement par service après-vente
Filtres à graisse	Lavables (tous les 2 mois ou plus souvent), compatibles lave-vaisselle
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois (ou plus souvent si usage intense)
Alarme saturation filtre à graisse	Après 100 heures de fonctionnement (led S1 fixe)
Alarme saturation filtre à charbon	Après 200 heures de fonctionnement (led S1 clignotante)
Télécommande	Validation/désactivation possible par touche T4 maintenue 5 secondes
Matériaux	Non spécifié, nettoyage avec chiffon humide et détergent neutre
Pression négative admissible	Ne pas dépasser 0,04 mbar en fonctionnement simultané avec appareils non électriques
Hauteur d'installation minimale (certains modèles)	Peut être inférieure à 650 mm selon modèle (voir notice)
Sectionnement obligatoire	Dispositif de sectionnement dans l'installation fixe conforme aux normes
Réparabilité	Pièces détachées disponibles via service après-vente (ex. éclairage)

FOIRE AUX QUESTIONS - TALE 605 XS FRANKE

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

La distance de sécurité minimale est de 650 mm entre le plan de cuisson et la hotte aspirante. Si votre plaque de cuisson spécifie une distance supérieure, respectez-la impérativement.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intense). Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne se lave pas et doit être remplacé environ tous les 4 mois, ou plus fréquemment si la hotte est très sollicitée.

Que signifie le voyant S1 allumé fixe ?

Le voyant S1 allumé fixe indique que les filtres à graisse métalliques sont saturés et doivent être nettoyés. Cette alarme se déclenche après 100 heures de fonctionnement.

Que faire si le voyant S1 clignote ?

Un clignotement du voyant S1 signale que le filtre anti-odeur (charbon actif) doit être remplacé. Cela se produit après 200 heures de fonctionnement. Profitez-en pour nettoyer aussi les filtres à graisse.

Comment réinitialiser l'alarme des filtres ?

Pour réinitialiser l'alarme des filtres, maintenez la touche T3 enfoncée pendant environ 3 secondes (toutes les charges éteintes). Le voyant clignotera 3 fois pour confirmer.

Peut-on utiliser la hotte avec des appareils à gaz ?

Oui, mais veillez à ce que la pièce soit correctement ventilée et que la pression négative ne dépasse pas 0,04 mbar pour éviter le retour des gaz de combustion.

Comment activer ou désactiver la télécommande ?

Pour valider la télécommande, maintenez la touche T4 enfoncée pendant 5 secondes (le voyant clignotera 2 fois). Pour l'invalider, faites de même (le voyant clignotera 1 fois).

Que faire si le cordon d'alimentation est endommagé ?

Le cordon d'alimentation doit être remplacé par le fabricant ou un technicien agréé pour éviter tout risque de décharge électrique.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide et un détergent liquide neutre. Évitez les produits abrasifs ou corrosifs.

MODE D'EMPLOI TALE 605 XS FRANKE

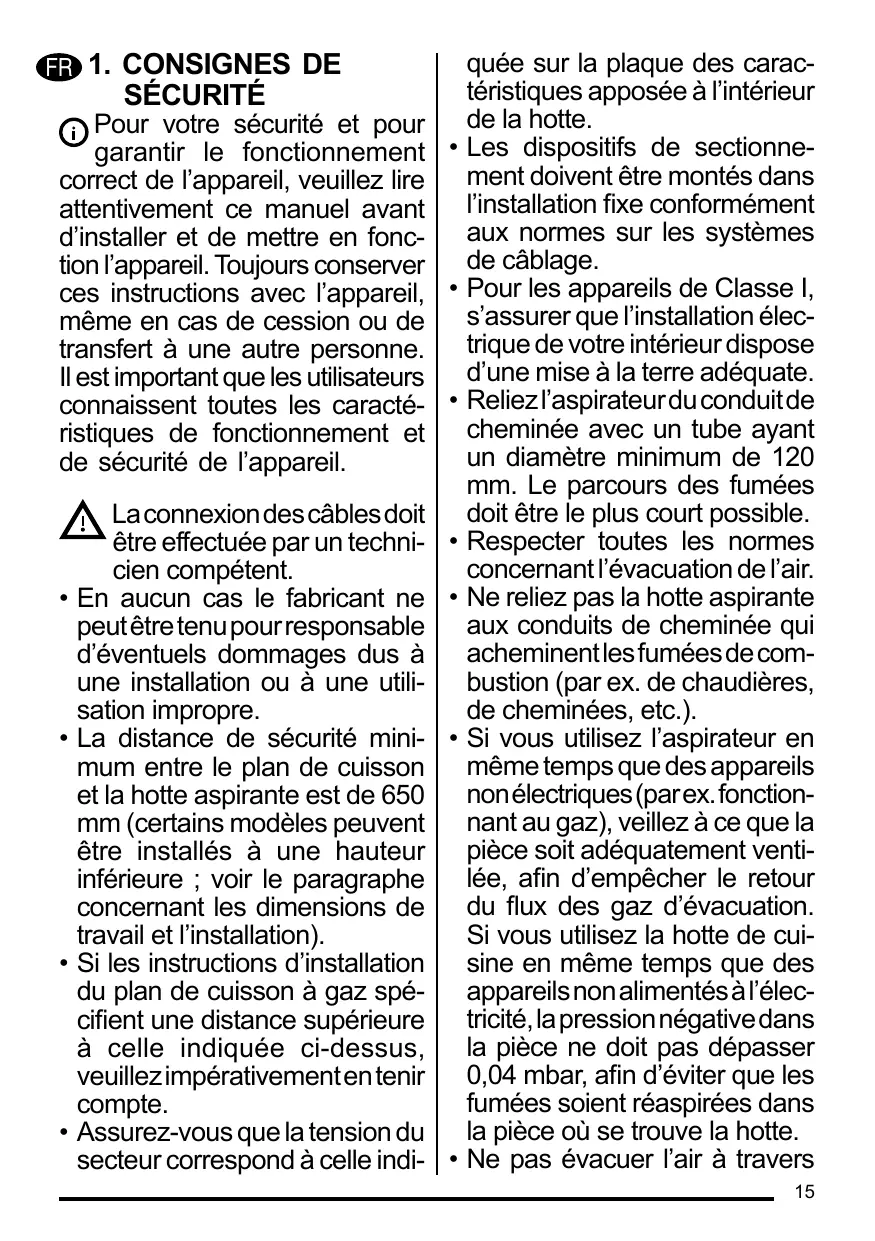

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

- Assurez-vous que la tension du secteur correspond à celle indi-

quée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.

• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (parex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.
• Ne pas évacuer l'air à travers

une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.

• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

AVERTISSEMENT : toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de déve-

lopper un incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien. Entretien.
• Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole ✉ marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

3. NETTOYAGE ET ENTRETIEN

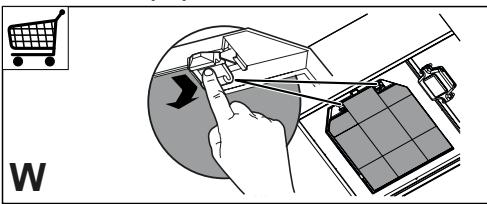

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

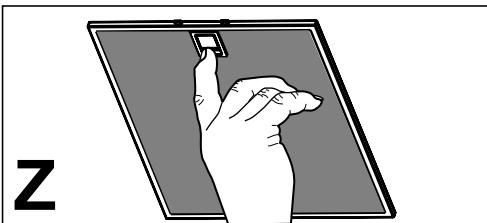

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

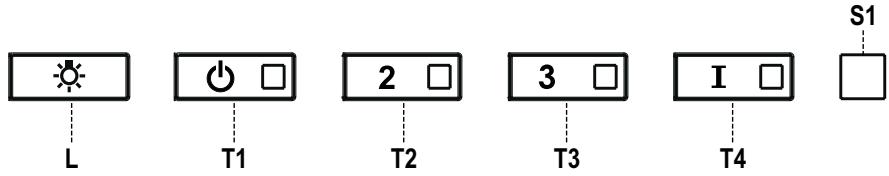

4. COMMANDES

Touche	Fonction	Led
L	Allume/Éteint les lumières à la luminosité maximum.	-
T1	Démarre/Coupe le moteur à la première vitesse.	-
T2	Démarre le moteur à la deuxième vitesse.	-
	Garder la touche appuyée pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur + Éclairage), l’alarme des filtres au charbon actif s’active et la led correspondante clignotera 2 fois.Pour la désactiver, appuyer de nouveau sur la touche pendant 5 secondes.La led correspondante clignotera 1 fois.	Clignotante.
T3	Démarre le moteur à la troisième vitesse.	-
	Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois.	Clignotante.
T4	Démarre le moteur à la vitesse INTENSIVE.Cette vitesse est temporisée à 6 minutes. Après ce délai, Le système retourne automatiquement à la vitesse sélectionnée. Si activée avec le moteur à l’arrêt, à la fin du délai le système passe en mode OFF.	-
	Garder la touche appuyée pendant environ 5 secondes pour valider la télécommande. La led correspondante clignotera 2 fois.Garder la touche appuyée pendant 5 secondes pour invalider la télécommande. La led correspondante clignotera 1 seule fois.	Clignotante.
S1	Signale l’alarme saturation filtres à graisse métalliques et la nécessité de les laver. L’alarme entre en fonction après 100 heures de travail effectif de la hotte.	Fixe.
	Lorsque l’alarme de saturation du filtre anti-odeur est activée, c’est l’indice que le filtre doit être remplacé. Laver aussi les filtres à graisse métalliques. L’alarme de saturation filtre anti-odeur au charbon actif entre en fonction après 200 heures de travail effectif de la hotte.	Clignotante.

5. ÉCLAIRAGE

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
