Tipo de producto	Campana extractora (categoría climatizador)
Marca	FRANKE
Modelo	TALE 605 XS
Uso	Doméstico, eliminación de olores de cocina
Distancia de seguridad mínima	650 mm entre la placa de cocción y la campana
Diámetro mínimo del conducto de evacuación	120 mm
Clase eléctrica	Clase I (puesta a tierra obligatoria)
Alimentación	Conexión a la red, tensión en placa de características
Velocidades del motor	4 (velocidad 1, 2, 3 e intensiva temporizada 6 minutos)
Iluminación	LED, reemplazo por servicio postventa
Filtros de grasa	Lavables (cada 2 meses o más a menudo), compatibles con lavavajillas
Filtro de carbón activo	No lavable, reemplazo cada 4 meses (o más a menudo si uso intenso)
Alarma saturación filtro de grasa	Después de 100 horas de funcionamiento (LED S1 fijo)
Alarma saturación filtro de carbón	Después de 200 horas de funcionamiento (LED S1 intermitente)
Mando a distancia	Validación/desactivación posible mediante tecla T4 mantenida 5 segundos
Materiales	No especificado, limpieza con paño húmedo y detergente neutro
Presión negativa admisible	No superar 0,04 mbar en funcionamiento simultáneo con aparatos no eléctricos
Altura de instalación mínima (algunos modelos)	Puede ser inferior a 650 mm según modelo (ver manual)
Seccionamiento obligatorio	Dispositivo de seccionamiento en la instalación fija conforme a las normas
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa (ej. iluminación)

Preguntas frecuentes - TALE 605 XS FRANKE

¿Cuál es la distancia de seguridad entre la campana y la cocina?

La distancia de seguridad mínima es de 650 mm entre la placa de cocción y la campana extractora. Si su placa de cocción especifica una distancia superior, respétela imperativamente.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses (o más a menudo en caso de uso intenso). Se pueden lavar en el lavavajillas o a mano con un detergente neutro.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo no se lava y debe reemplazarse aproximadamente cada 4 meses, o con más frecuencia si la campana se usa mucho.

¿Qué significa el indicador S1 encendido fijo?

El indicador S1 encendido fijo indica que los filtros de grasa metálicos están saturados y deben limpiarse. Esta alarma se activa después de 100 horas de funcionamiento.

¿Qué hacer si el indicador S1 parpadea?

Un parpadeo del indicador S1 señala que el filtro anti-olores (carbón activo) debe reemplazarse. Esto ocurre después de 200 horas de funcionamiento. Aproveche para limpiar también los filtros de grasa.

¿Cómo restablecer la alarma de los filtros?

Para restablecer la alarma de los filtros, mantenga presionada la tecla T3 durante aproximadamente 3 segundos (todas las cargas apagadas). El indicador parpadeará 3 veces para confirmar.

¿Se puede usar la campana con aparatos de gas?

Sí, pero asegúrese de que la habitación esté correctamente ventilada y que la presión negativa no supere 0,04 mbar para evitar el retorno de gases de combustión.

¿Cómo activar o desactivar el mando a distancia?

Para validar el mando a distancia, mantenga presionada la tecla T4 durante 5 segundos (el indicador parpadeará 2 veces). Para invalidarlo, haga lo mismo (el indicador parpadeará 1 vez).

¿Qué hacer si el cable de alimentación está dañado?

El cable de alimentación debe ser reemplazado por el fabricante o un técnico autorizado para evitar cualquier riesgo de descarga eléctrica.

¿Cómo limpiar el exterior de la campana?

Use un paño húmedo y un detergente líquido neutro. Evite productos abrasivos o corrosivos.

MANUAL DE USUARIO TALE 605 XS FRANKE

ES 1. INFORMACIÓN DE SEGURIDAD

i Porsu propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión

deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de

forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

- Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo ≡ en el producto o en su embalaje indica que este

producto no debe desechar-se como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

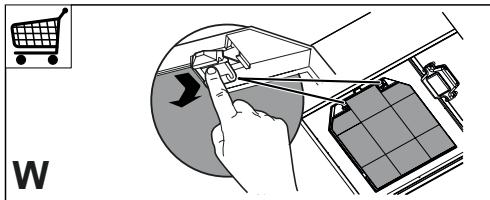

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4

meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

4. MANDOS

Tecla	Función	Led
L	Enciende/Apaga las luces a la máxima velocidad.	-
T1	Enciende/Apaga el motor a la primera velocidad	-
T2	Enciende el motor a la segunda velocidad.	-
	Manteniendo presionada la tecla por aproximadamente 5 segundos, cuando todas las cargas están apagadas (Motor+Luz) se activa la alarma de los filtros al carbono activo visualizando un doble parpadeo del led correspondiente. Para desactivarlo, se presiona de nuevo la tecla por otros 5 segundos visualizando un parpadeo simple del led correspondiente.	Intermitente.
T3	Enciende el motor a la tercera velocidad.	-
	Manteniendo presionada la tecla por aproximadamente 3 segundos, cuando todas las cargas están apagadas (Motor+Luz) se efectúa el reset visualizando el triple parpadeo del led S1.	Intermitente.
T4	Enciende el motor a la velocidad INTENSIVA.Esta velocidad está temporizada en 6 minutos. Una vez terminado el tiempo, el sistema vuelve automáticamente a la velocidad seleccionada precedentemente. Si se activa desde motor apagado una vez terminado el tiempo pasa a la modalidad OFF.	-
	Manteniendo presionada por 5 segundos se habilita el telemando visualizando un doble parpadeo del mismo led.Manteniendo presionada la tecla por 5 segundos se deshabilita el telemando visualizando el parpadeo del led correspondiente una sola vez.	Intermitente.
S1	Señala la alarma de saturación filtros antigrasa metálicos y la necesidad de lavarlos. La alarma entra en función después de 100 horas de trabajo efectivo de la campana.	Fijo.
	Señala, cuando está activada, la alarma de saturación filtro antiolor al carbono activo que debe ser sustituido; deben lavarse además los filtros antigrasa metálicos. La alarma de saturación filtro antiolor al carbono activo entra en función después de 200 horas de trabajo efectivo de la campana.	Intermitente.

5. ILUMINACIÓN

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
