Tipo de produto	Exaustor (categoria climatizador)
Marca	FRANKE
Modelo	TALE 605 XS
Utilização	Doméstico, eliminação de odores de cozinha
Distância de segurança mínima	650 mm entre o plano de cozimento e o exaustor
Diâmetro mínimo do duto de evacuação	120 mm
Classe elétrica	Classe I (aterramento obrigatório)
Alimentação	Conexão à rede elétrica, tensão na placa de identificação
Velocidades do motor	4 (velocidade 1, 2, 3 e intensiva temporizada 6 minutos)
Iluminação	LED, substituição pelo serviço pós-venda
Filtros de gordura	Laváveis (a cada 2 meses ou mais frequentemente), compatíveis com lava-louças
Filtro de carvão ativado	Não lavável, substituição a cada 4 meses (ou mais frequentemente se uso intenso)
Alarme de saturação do filtro de gordura	Após 100 horas de funcionamento (LED S1 fixo)
Alarme de saturação do filtro de carvão	Após 200 horas de funcionamento (LED S1 piscante)
Controle remoto	Validação/desativação possível pela tecla T4 mantida por 5 segundos
Materiais	Não especificado, limpeza com pano úmido e detergente neutro
Pressão negativa admissível	Não ultrapassar 0,04 mbar em funcionamento simultâneo com aparelhos não elétricos
Altura de instalação mínima (alguns modelos)	Pode ser inferior a 650 mm conforme modelo (ver manual)
Seccionamento obrigatório	Dispositivo de seccionamento na instalação fixa conforme as normas
Reparabilidade	Peças de reposição disponíveis via serviço pós-venda (ex. iluminação)

Perguntas frequentes - TALE 605 XS FRANKE

Qual é a distância de segurança entre o exaustor e o fogão?

A distância de segurança mínima é de 650 mm entre o plano de cozimento e o exaustor. Se sua placa de cozimento especificar uma distância maior, respeite-a impreterivelmente.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (ou mais frequentemente em caso de uso intenso). Podem ser lavados na máquina de lavar louça ou à mão com detergente neutro.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado não se lava e deve ser substituído aproximadamente a cada 4 meses, ou mais frequentemente se o exaustor for muito utilizado.

O que significa o indicador S1 aceso fixo?

O indicador S1 aceso fixo indica que os filtros de gordura metálicos estão saturados e devem ser limpos. Este alarme é acionado após 100 horas de funcionamento.

O que fazer se o indicador S1 piscar?

Uma intermitência do indicador S1 sinaliza que o filtro anti-odor (carvão ativado) deve ser substituído. Isso ocorre após 200 horas de funcionamento. Aproveite para limpar também os filtros de gordura.

Como redefinir o alarme dos filtros?

Para redefinir o alarme dos filtros, mantenha a tecla T3 pressionada por aproximadamente 3 segundos (todas as cargas desligadas). O indicador piscará 3 vezes para confirmar.

Pode-se usar o exaustor com aparelhos a gás?

Sim, mas certifique-se de que o ambiente seja corretamente ventilado e que a pressão negativa não ultrapasse 0,04 mbar para evitar o retorno dos gases de combustão.

Como ativar ou desativar o controle remoto?

Para validar o controle remoto, mantenha a tecla T4 pressionada por 5 segundos (o indicador piscará 2 vezes). Para invalidá-lo, faça o mesmo (o indicador piscará 1 vez).

O que fazer se o cabo de alimentação estiver danificado?

O cabo de alimentação deve ser substituído pelo fabricante ou técnico autorizado para evitar qualquer risco de choque elétrico.

Como limpar o exterior do exaustor?

Use um pano úmido e detergente líquido neutro. Evite produtos abrasivos ou corrosivos.

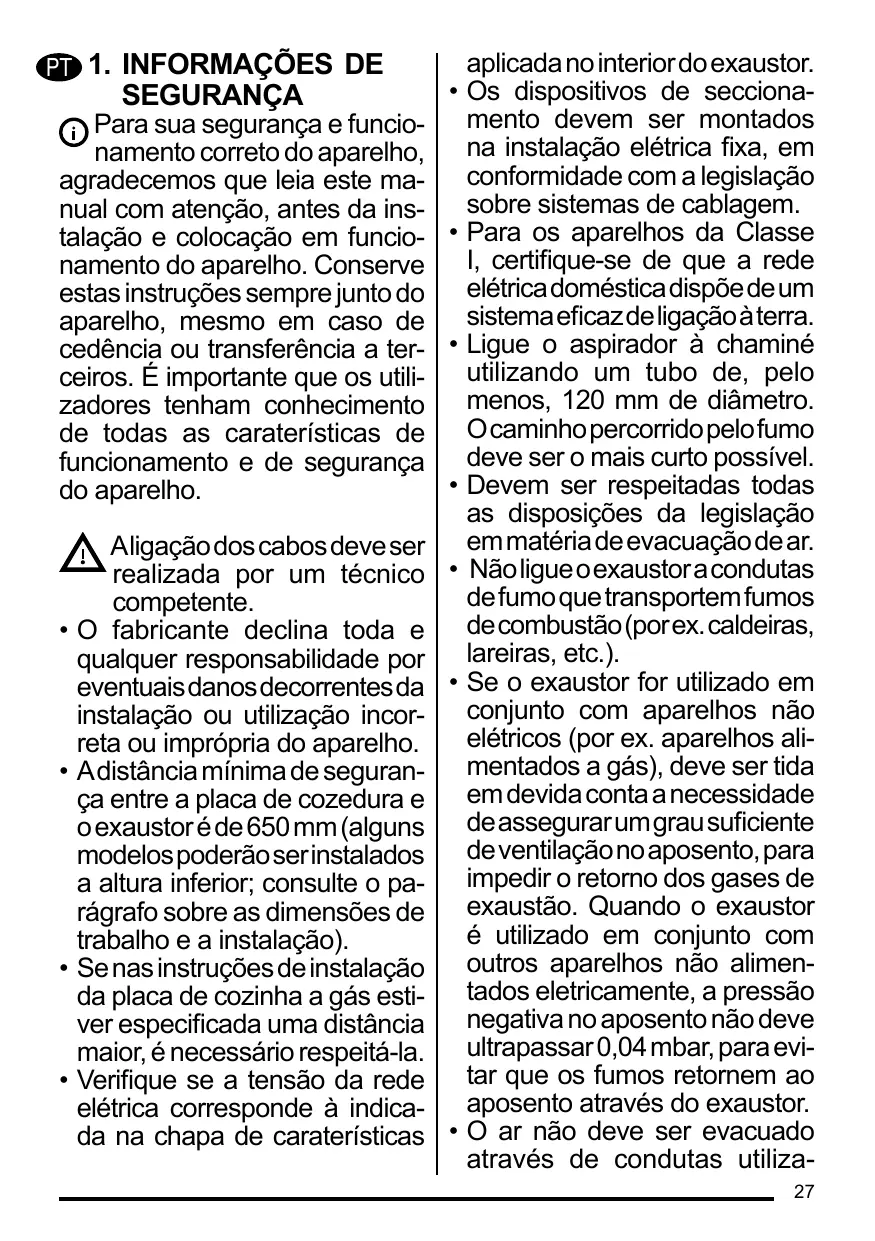

MANUAL DE UTILIZADOR TALE 605 XS FRANKE

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

Aligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas

aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utiliza-

das para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regula- mentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou

superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sem-

pre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento,

porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

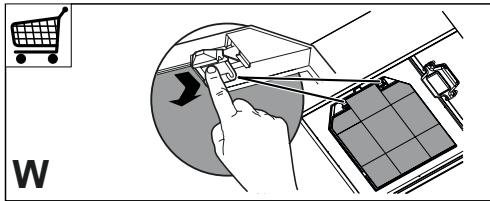

- O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

- Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

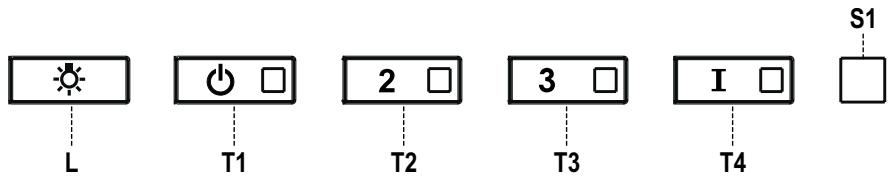

4. COMANDOS

Tecla	Função	Led
L	Acende/Apaga a luzes no máximo de intensidade.	-
T1	Liga/desliga o motor com velocidade I.	-
T2	Liga o motor com velocidade II.	-
	Se mantida pressionada durante cerca de 5 segundos, quando todas as cargas estão desligadas (Motor+Luz), o alarme dos filtros de carvão activo activa-se e o respectivo Led e pisca duas vezes. Para o desactivar, pressiona-se de novo a tecla durante 5 segundos e observar-se-á uma piscadela do respectivo Led.	Intermitente.
T3	Liga o motor com velocidade III.	-
	Se mantida pressionada durante cerca de 3 segundos, quando todas as cargas estão desligadas (Motor+Luz), o sistema fará o reset e o Led S1 piscará três vezes.	Intermitente.
T4	Liga o motor com velocidade INTENSIVA. Esta velocidade é temporizada a 6 min.: Decorrido o referido tempo, o sistema regressará automaticamente à velocidade seleccionada anteriormente. Se for activada com o motor desligado, no fim do tempo de funcionamento desta função, o motor desliga-se.	-
	Se mantida pressionada durante cerca de 5 segundos, o telecomando activar-se-á e o led em questão piscará duas vezes. Se mantida pressionada durante cerca de 5 segundos, o telecomando desac-tivar-se-á e o led em questão piscará só uma vez.	Intermitente.
S1	Sinaliza o alarme de saturação dos filtros de metal antigordura e a ne-cessidade de os lavar. O alarme dispara ao fim de 100 horas efectivas de funcionamento do exaustor.	Fixo.
	Sinaliza que está activado o alarme de saturação do filtro anti-odores de carvão activo e que é, portanto, necessário substituí-lo. Devem lavar-se também, nesta altura, os filtros de metal antigordura. O alarme de satu-ração do filtro anti-odores de carvão activo dispara ao fim de 200 horas de funcionamento efectivo do exaustor.	Intermitente.

5. ILUMINAÇÃO

- Para substituição, contacte a assistência técnica (“Para compra, dirija-se à assistência técnica”).
