Typ produktu	Okap kuchenny (kategoria klimatyzator)
Marka	FRANKE
Model	TALE 605 XS
Zastosowanie	Domowe, usuwanie zapachów kuchennych
Minimalna odległość bezpieczeństwa	650 mm między płytą grzewczą a okapem
Minimalna średnica przewodu wylotowego	120 mm
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Zasilanie	Podłączenie do sieci, napięcie na tabliczce znamionowej
Prędkości silnika	4 (prędkość 1, 2, 3 i intensywna czasowa 6 minut)
Oświetlenie	LED, wymiana przez serwis posprzedażowy
Filtry przeciwtłuszczowe	Zmywalne (co 2 miesiące lub częściej), kompatybilne ze zmywarką
Filtr węglowy	Niezmywalny, wymiana co 4 miesiące (lub częściej przy intensywnym użytkowaniu)
Alarm nasycenia filtra przeciwtłuszczowego	Po 100 godzinach pracy (dioda S1 stała)
Alarm nasycenia filtra węglowego	Po 200 godzinach pracy (dioda S1 migająca)
Pilot	Możliwość aktywacji/dezaktywacji poprzez przytrzymanie przycisku T4 przez 5 sekund
Materiały	Nieokreślone, czyszczenie wilgotną szmatką i neutralnym detergentem
Dopuszczalne podciśnienie	Nie przekraczać 0,04 mbar podczas jednoczesnej pracy z urządzeniami nieelektrycznymi
Minimalna wysokość montażu (niektóre modele)	Może być mniejsza niż 650 mm w zależności od modelu (patrz instrukcja)
Obowiązkowe odłączenie	Urządzenie odłączające w instalacji stałej zgodne z normami
Możliwość naprawy	Części zamienne dostępne przez serwis posprzedażowy (np. oświetlenie)

Często zadawane pytania - TALE 605 XS FRANKE

Jaka jest odległość bezpieczeństwa między okapem a kuchenką?

Minimalna odległość bezpieczeństwa wynosi 650 mm między płytą grzewczą a okapem kuchennym. Jeśli płyta grzewcza określa większą odległość, należy bezwzględnie jej przestrzegać.

Jak czyścić filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Można je myć w zmywarce lub ręcznie neutralnym detergentem.

Kiedy wymienić filtr węglowy?

Filtr węglowy nie nadaje się do mycia i należy go wymieniać mniej więcej co 4 miesiące, lub częściej, jeśli okap jest intensywnie używany.

Co oznacza stale świecąca dioda S1?

Stale świecąca dioda S1 oznacza, że metalowe filtry przeciwtłuszczowe są nasycone i wymagają czyszczenia. Alarm ten włącza się po 100 godzinach pracy.

Co zrobić, gdy dioda S1 miga?

Migająca dioda S1 sygnalizuje, że filtr przeciwozapachowy (węglowy) wymaga wymiany. Dzieje się tak po 200 godzinach pracy. Przy okazji warto także wyczyścić filtry przeciwtłuszczowe.

Jak zresetować alarm filtrów?

Aby zresetować alarm filtrów, przytrzymaj przycisk T3 przez około 3 sekundy (przy wyłączonym obciążeniu). Dioda zamiga 3 razy, potwierdzając.

Czy można używać okapu z urządzeniami gazowymi?

Tak, ale należy upewnić się, że pomieszczenie jest odpowiednio wentylowane, a podciśnienie nie przekracza 0,04 mbar, aby uniknąć cofania się spalin.

Jak aktywować lub dezaktywować pilota?

Aby aktywować pilota, przytrzymaj przycisk T4 przez 5 sekund (dioda zamiga 2 razy). Aby go dezaktywować, zrób to samo (dioda zamiga 1 raz).

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Przewód zasilający musi zostać wymieniony przez producenta lub autoryzowanego technika, aby uniknąć ryzyka porażenia prądem.

Jak czyścić zewnętrzną część okapu?

Użyj wilgotnej ściereczki i neutralnego detergentu w płynie. Unikaj produktów ściernych lub korozyjnych.

INSTRUKCJA OBSŁUGI TALE 605 XS FRANKE

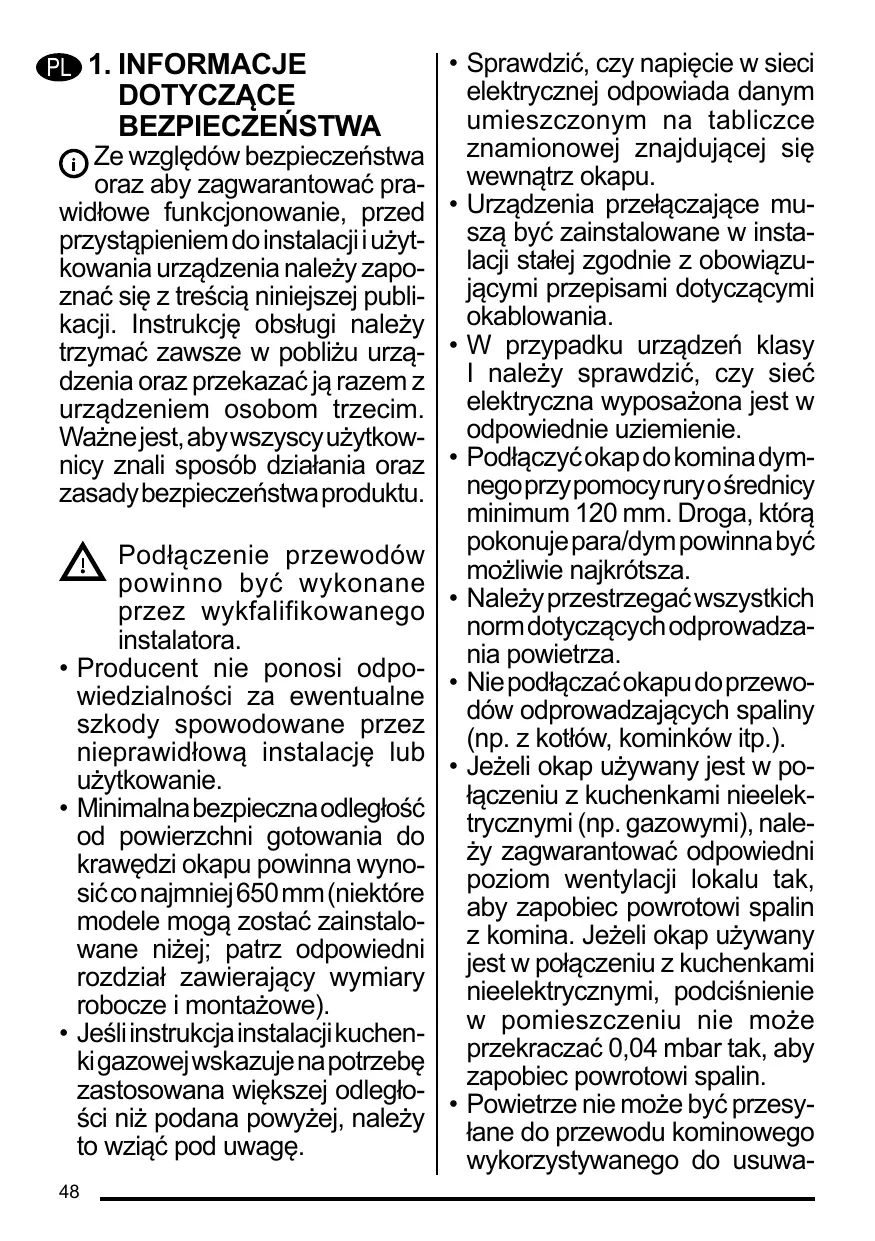

(i) Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przypomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

- Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).

- Nie zapalać potraw pod okapem: może to być przyczyną pożaru.

- Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Częścizewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

- Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol ✉ znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

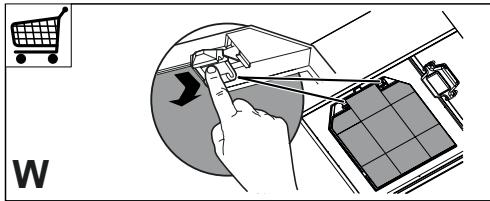

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

4. STEROWANIE

Przycisk	Funkcja	Dioda
L	Włączenie/wyłączenie oświetlenia z maksymalną jasnością.	-
T1	Włączenie/wyłączenie silnika z pierwszą prędkością.	-
T2	Uruchomienie silnika z drugą prędkością.	-
	Przez naciśnięcie przycisku na około 5 sekund, w momencie gdy urządzenie jest wyłączone (silnik + oświetlenie), aktywuje się alarm filtrów węglowych, co sygnalizowane jest przez podwójne mignięcie odpowiedniej diody LED.Aby go wyłączyć, należy ponownie nacisnąć przycisk na 5 sekund, co zostanie zasygnalizowane przez jedno mignięcie odpowiedniej diody LED.	Miga.
T3	Uruchomienie silnika z trzecią prędkością.	-
	Przez naciśnięcie przycisku na około 3 sekundy, w momencie gdy urządzenie jest wyłączone (silnik + oświetlenie), następuje reset urządzenia, co sygnalizowane jest przez trzy mignięcia diody S1.	Miga.
T4	Uruchomienie silnika z prędkością INTENSYWNA.Czas trwania tej prędkości ograniczony jest do 6 minut. Po zakończeniu tego czasu, system powraca automatycznie do wcześniej ustawionej prędkości. Jeżeli funkcja aktywowana została przy wyłączonym silniku, wówczas urządzenie przechodzi do tryby wyłączonego – OFF.	-
	Jeżeli przycisk przytrzymany zostanie na 5 sekund – włączone zostaje zdalne sterowanie, co sygnalizowane jest przez podwójne mignięcie diody LED.Ponowne naciśnięcie przycisku na 5 sekund powoduje wyłączenie zdalnego sterowania, co sygnalizowane jest przez pojedyncze mignięcie diody LED.	Miga.
S1	Alarm sygnalizuje alarm nasycenia tłuszczowych filtrów metalowych i konieczność ich wyczyszczenia. Alarm załącza się po 100 godzinach rzeczywistej pracy okapu.	Stała.
	Sygnalizuje, jeśli jest aktywny, alarm nasycenia węglowego filtru zapachowego, który należy wymienić; należy także umyć metalowe filtry tłuszczowe. Alarm nasycenia węglowego filtru antyzapachowego aktywuje się po 200 godzinach rzeczywistej pracy okapu.	Miga.

5. OŚWIETLENIE

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).
