SHINING RUST - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Hotte aspirante
Caractéristiques techniques principales	Design moderne avec finition en acier inoxydable et verre, éclairage LED intégré
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 40 cm
Poids	15 kg
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Fonctions principales	Aspiration des fumées, odeurs et vapeur, éclairage de la zone de cuisson
Entretien et nettoyage	Filtres à graisse lavables au lave-vaisselle, nettoyage de la surface avec un chiffon doux
Pièces détachées et réparabilité	Filtres de remplacement disponibles, assistance technique pour les réparations
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - SHINING RUST ELICA

Comment nettoyer la surface en acier inoxydable de la hotte ELICA SHINING RUST ?

Utilisez un nettoyant doux pour acier inoxydable et un chiffon non abrasif. Évitez les produits contenant des acides ou des chlorures.

Quel est le niveau sonore de la hotte ELICA SHINING RUST ?

Le niveau sonore varie selon la vitesse, mais il peut atteindre jusqu'à 65 dB à la vitesse maximale.

Comment remplacer les filtres à graisse de la hotte ?

Ouvrez le panneau inférieur, retirez les filtres usagés et remplacez-les par des filtres neufs, en vous assurant qu'ils sont bien en place.

La hotte ELICA SHINING RUST a-t-elle un mode de fonctionnement à recirculation ?

Oui, la hotte peut fonctionner en mode à recirculation avec des filtres à charbon actif, qui doivent être remplacés régulièrement.

Quels types d'ampoules sont compatibles avec la hotte ?

La hotte ELICA SHINING RUST utilise des ampoules LED de 3 W, qui offrent une bonne luminosité tout en étant économes en énergie.

Comment ajuster la hauteur de la hotte lors de l'installation ?

La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la surface de cuisson pour un fonctionnement optimal.

Que faire si la hotte ne s'allume pas ?

Vérifiez la connexion électrique, assurez-vous que l'interrupteur est en position 'ON' et inspectez le fusible si nécessaire.

Est-ce que la hotte ELICA SHINING RUST nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer les filtres à graisse tous les mois et de vérifier les filtres à charbon tous les 6 mois.

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé lorsque vous remarquez une diminution de l'efficacité de la hotte ou une odeur persistante de cuisson.

Quel type de garantie est offert avec la hotte ELICA SHINING RUST ?

La hotte est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI SHINING RUST ELICA

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lore attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne continue pas l'installation.

Remarque : Les pieces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pieces non fournies, à acheter.

La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l' apparéil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jourer avec

I'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectues par des enfants sans surveillance.

• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causeur un incendie, par consequent, il est deconseilde l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre

combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION!

• Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande à distance séparé ou tout autre disposifqui met l'appareil sous tension automatiquement.

Remarque: toutes les imperfections dans l'aspect esthetique doivent etre considerees comme des caractéristiques particulieres du produit.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en presence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtres àGRAISSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte a ete concue pour etre utilise en version filtrante avec recyclage d'air.

Les fumées et les vapeurs de la cuisson sont aspirées à l'intérieur de la hotte, filtrées et purifiées en passant au travers de filtré(s) àGRAISSE et de filtré(s) au charbon dont la hotte DOIT être poursue.

Important

On peut acheter un Kit pour le fonctionnement à aspiration. Dans ce cas, le filtré au charbon ne doit pas être installé.

De plus, l'utilisation du kit à aspiration pourrait nécessiter une installation de la hotte autre que ce qui est illustré dans ce manuel donc, avant de commencer l'installation de la hotte, acheter le kit à aspiration et consulter les instructions jointes au kit.

Installation

L'installation, aussi bien électrique que mécanique doit être effectuee par du personnel qualifie.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Branchement electrique

La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte.

Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.

ATTENTION! L'élément B (support de fixation au plafond), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 16-17

ATTENTION! Faire particulièrement attention au nment des fils, la non observance de ces indications it provoquer de graves dommages à l'appareil et/ou un lectrique à l'utilisateur ou à l'inclasseur.

Attention! Le remplacement du cable d'interconnexion doit etre effectuee par le service technique autorise.

Montage

Avant de commencer l'installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation可以选择.
• Enlevez le(s) filtré(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si I'on peut utiliser la hotte en version recyclage.
• Verifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel foumi (pour des raisons de transport) d'autre matériel foumi avec l'équipement (par exemple: vis (^) , garanties (^) etc., dans ce cas, enlevez-les et conservezles.

Ce type de hotte doit etre fixe au plafond.

Appareil excessivement lourd ; la manutention et l'installation de la hotte doivent être effectuees par deux personnes ou plus.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'accuser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

Cet apparéil est prévu pour fonctionner avec la radiocommande Elica, fournie avec le produit ou disponible séparément comme accessoire.

Pour pouvoir contrôler la hotte avec la radiocommande il faut d'abord effectuer la procédure d'affiliation.

ATTENTION!

Pour commencer, il faut debrancher et rebrancher la hotte au réseau électric et effectuer la procédure d'affiliation dans la première minute qui suit l'alimentation.

Lire les instructions fournies avec la radiocommande ou figurent toutes les informations pour l'affiliation et l'utilisation correcte.

Remarque : Avec la télécommande, il est possible de programmer l'arrêt retardé en fonction de la vitesse (puissance) d'aspiration active à ce moment-là :

Vitesse 1 (aspirationasse) : 20 minutes

Vitesse 2 (aspiration moyenne) : 15 minutes

Vitesse 3 (aspiration elevée) : 10 minutes

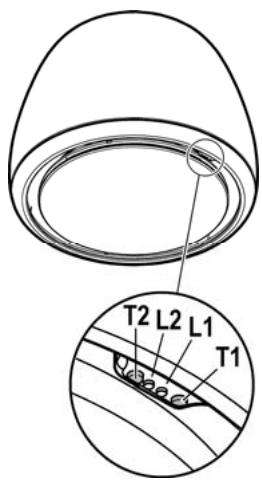

T1. Touche de commande de la vitesse (puissance) d'aspiration.

Appuyer plusieurs fois de suite pour selectionner la vitesse souhaitatione parmi :

Vitesse OFF-LED L1: arrêtée

Vitesse 1 (aspirationasse)-LED L1: lumiere verte

Vitesse 2 (aspiration moyenne) - LED L1: lumière jaune

Vitesse 3 (aspiration haute) - LED L1: lumière bleue

Remarque: La vitesse 4 a une durée limite de 5 minutes, après quoi la hotte passé automatiquement à la vitesse 2.

T2. Touche de commande de l'éclairage (lumière plan de cuisson-lumière diffuse)

Appuyer brievement pour l'éclairage du plan de cuisson

Appuyer et tenir pressée plus longtemps pour l'éclairage à lumière diffuse.

Remarque: L'éclairage à lumière diffuse n'est disponible que sur certains modèles.

Signal de saturation du filtre àGRAISSE - LED L1 : lumière rouge

Le signal est visible pendant environ une minute après avoir arrêté la hotte.

Lorsque ce signal s'allume, effectuer l'entretien du filtre àGRAISE.

Signal de saturation du filtré à charbon - LED L1 : lumière rouge clignotante

Le signal est visible pendant environ une minute après avoir arrêté la hotte.

Lorsque ce signal s'allume, effectuer l'entretien du filtre à charbon.

Désactivation/activation du signal de saturation du filtré à charbon :

Ce signal est normalement activé, pour le désactiver :

avec la hotte arrêtée, appuyer en même temps sur les touches T1 et T2 pendant plus de 5 secondes.

La LED L1 s'allume fixement en rouge (signal activé), puis commence à clignoter (signal désactivé).

Recommencer l'opération pour reactiver le signal, la LED L1 rouge clignotante (signal désacté) s'allume fixement (signal activé).

Réinitialisation du signal de saturation des filtres

Avec la hotte arrêtée, appuyer en même temps sur les touches T1 et T2 pendant au moins 5 secondes, la LED L1 arrête d'indiquer la saturation.

Recommencer l'opération en cas de signal simultané des deux filtres.

Programmation de la télécommande

La programmation de la télécommande est signalée par les deux LED allumées, montrant en sequence plusieurs couleurs.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détons liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 28-29-30

Il retient les particules deGRAisse issues de la cuisson. Il doit etre nettoyed au moins une fois par mois (ou lorsque le systeme d'indication de saturation des filtres -si prevu sur le modele achete-signale cette necessities), avec des détergents non agressifs, dans un lave-vaisselle a bassé temperature et en cycle court (Tmax: 70^

Avec le lavage dans un lave-vaisselle les éléments métalliques peuvent se décolorer.

Le filtre doit être séché au four à une température de maximum 100^ pendant une heures. Si le filtre est encore humide, il faut recommencer l'opération.

Remplacer le filtré au moins tous les 2 ans.

Attention! ÀpRES avoir effectué l'entretien du filtré, installer dans le conteneur spécifique D'ABORD le filtré àGRAISSSE, PUIS le filtré à charbon. Ce dernier est reconnaissable car il est scelled à l'intérieur d'une gaine.

Vérifier, lorsque le conteneur est repositionné, que celui le filtré àGRAISSÉ est visible.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 28-29-30

Retient les odeurs désagreables de cuisson.

Attention! Le filtré à charbons actifs est reconnaissable parce qu'il est scelled à l'intérieur d'une gaine spécifique. Effectuer le démontage, l'entretien et le nettoyage du filtré en le manipulant avec le plus grand soin, afin de ne pas endommager, ni ouvrir las gaine.

Le体制改革 peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possedé - indique cette nécessite) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lava-vaiselle à 65^ (dans le cas de lavage dans le lava-vaiselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excéde en faisant attention de ne pas abimer le filtrte, ensuite le metre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtrte sera abimé.

Attention! ÀpRES avoir effectué l'entretien du filtré, installer dans le conteneur spécifique D'ABORD le filtré àGRAISE, PUIS le filtré à charbon. Ce dernier est reconnaissable car il est scelled à l'intérieur d'une gaine.

Vérifier, lorsque le conteneur est repositionné, que celui le filtré àGRAISSÉ est visible.

Remplacement des lampes

Fig. 29

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettant une épargne de 90% en énergie électrique.

Pour replacer les lampes, contactez le centre service agréé pour pièces de rechange.
