UH 17010-2 E - Hotte aspirante AMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	AMICA
Modèle	UH 17010-2 E
Mode d'installation	Murale, télécopique, tiroir ou îlot (selon le modèle)
Hauteur de montage recommandée	Au-dessus d'une plaque électrique (consulter la carte produit)
Modes de fonctionnement	Extraction ou recyclage
Filtre à graisse	Aluminium, nettoyable au lave-vaisselle (au moins une fois par mois)
Filtre à charbon actif	Remplacement tous les 2 mois (uniquement en mode recyclage)
Vitesses du ventilateur	3 vitesses (1, 2, 3)
Éclairage	Indépendant
Alimentation électrique	Vérifier la tension sur la plaque signalétique
Diamètre du conduit d'évacuation	120 mm ou 150 mm
Longueur maximale du conduit	4 à 5 mètres
Sécurité	Ne pas utiliser sans filtre à graisse; ne pas flamber sous la hotte; ne pas utiliser comme support
Entretien	Nettoyage extérieur et intérieur au moins une fois par mois; ne pas utiliser de solvants ou abrasifs
Garantie	Selon la carte de garantie
Conformité	Directives européennes (LVD, EMC, ErP, RoHS)

FOIRE AUX QUESTIONS - UH 17010-2 E AMICA

Comment installer la hotte ?

Suivez les étapes illustrées dans la notice (figures 3...). Assurez-vous que le mur ou le plafond supporte le poids de la hotte et que le câble d'alimentation n'est pas écrasé. Le montage doit être effectué par un installateur qualifié.

Quelle est la hauteur de montage recommandée au-dessus d'une plaque électrique ?

La hauteur est indiquée dans la carte produit (spécifications techniques). Pour une plaque à gaz, respectez la distance indiquée dans les instructions de votre cuisinière.

Comment nettoyer le filtre à graisse en aluminium ?

Nettoyez-le au moins une fois par mois au lave-vaisselle ou à la main avec un détergent doux. Après quelques lavages, la couleur peut changer, cela n'affecte pas son fonctionnement.

Quand faut-il remplacer le filtre à charbon actif ?

Tous les 2 mois, ou plus souvent si la hotte est utilisée intensivement. Le filtre à charbon ne se lave pas et doit être remplacé.

Comment utiliser la hotte en mode recyclage ?

Installez un filtre à charbon actif sur la hotte. L'air filtré est renvoyé dans la pièce par des fentes latérales. Il est conseillé de monter l'élément d'orientation de l'air (sur certains modèles).

Que faire si le cordon d'alimentation est endommagé ?

Il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger.

Pourquoi ma hotte fait-elle du bruit ?

Vérifiez que les filtres sont propres et bien installés. Un bruit anormal peut indiquer un objet étranger ou un problème moteur. Contactez le service après-vente si le bruit persiste.

Comment changer l'ampoule de la hotte ?

Débranchez d'abord la hotte. Consultez la notice pour le type d'ampoule et la procédure de remplacement. En général, il suffit de déclipser ou dévisser l'ancienne ampoule.

La hotte peut-elle être utilisée avec une plaque à gaz ?

Oui, mais respectez la hauteur de montage indiquée pour les plaques à gaz. Ne laissez jamais de flamme découverte sous la hotte et réglez la flamme pour qu'elle ne dépasse pas des récipients.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la notice pour les solutions de base. Si le problème persiste, contactez le service après-vente. N'essayez pas de réparer vous-même si vous n'êtes pas qualifié.

MODE D'EMPLOI UH 17010-2 E AMICA

• Une ventilation convenable de la pièce doit être prévue (amenée de l'air), lorsque la hotte de cuisine est utilisée simultanément avec des apparêls alimentés par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambient se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels apparêls (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.

Nettoyez régulieremment la hotte aussi bien à l'extérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, tout en respectant les consignes d'entretien containues dans la presente notice). Le non-respect des prescriptions relatives au nettoyage de la hotte et au remplacement des filtres peut provoquer un incendie.

• Si le cordon d'alimentation est endommagé, il doit être remplace dans un centre de réparation spécialisé.

Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retardant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire

• Cet apparéil ne peut pas être utilisé par des personnes (dont les enfants) ayant des capacités physiques, sensorielles ou psychologiques limitées, ni par des personnes n'ayant pas l'expérience de cet apparéil à moins qu'elles soient surveillées et informées de son utilisation par une personne responsable de leur sécurité.

Veillez à ce que les enfants n'utilisent pas l'appareil sans surveillance

• Vérifiez si la tension indiquée sur la plaque signalétique correspond aux paramètres de la section locale du secteur.

• Avant le montage, dérouler et redresser le cordon d'alimentation

• Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrene, etc.) hors de portée des enfants.

• ATTENTION : avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrase par la hotte lors des opérations de montage. Il est préconisé de vérifier le fonctionnement de la hotte avant de commencer les opérations de montage.
  Il'est interdit d'utiliser la hotte sans filtres a graissse en aluminium.
• Il est formellement interdit de flamber des aliments sous la hotte.

• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez imperativement les normes et la législation en vigueur émises par les autorités locales compétentes.

• ATTENTION! Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables presente des risques pour la santé et la vie humaine.

Installation - fig. 3...

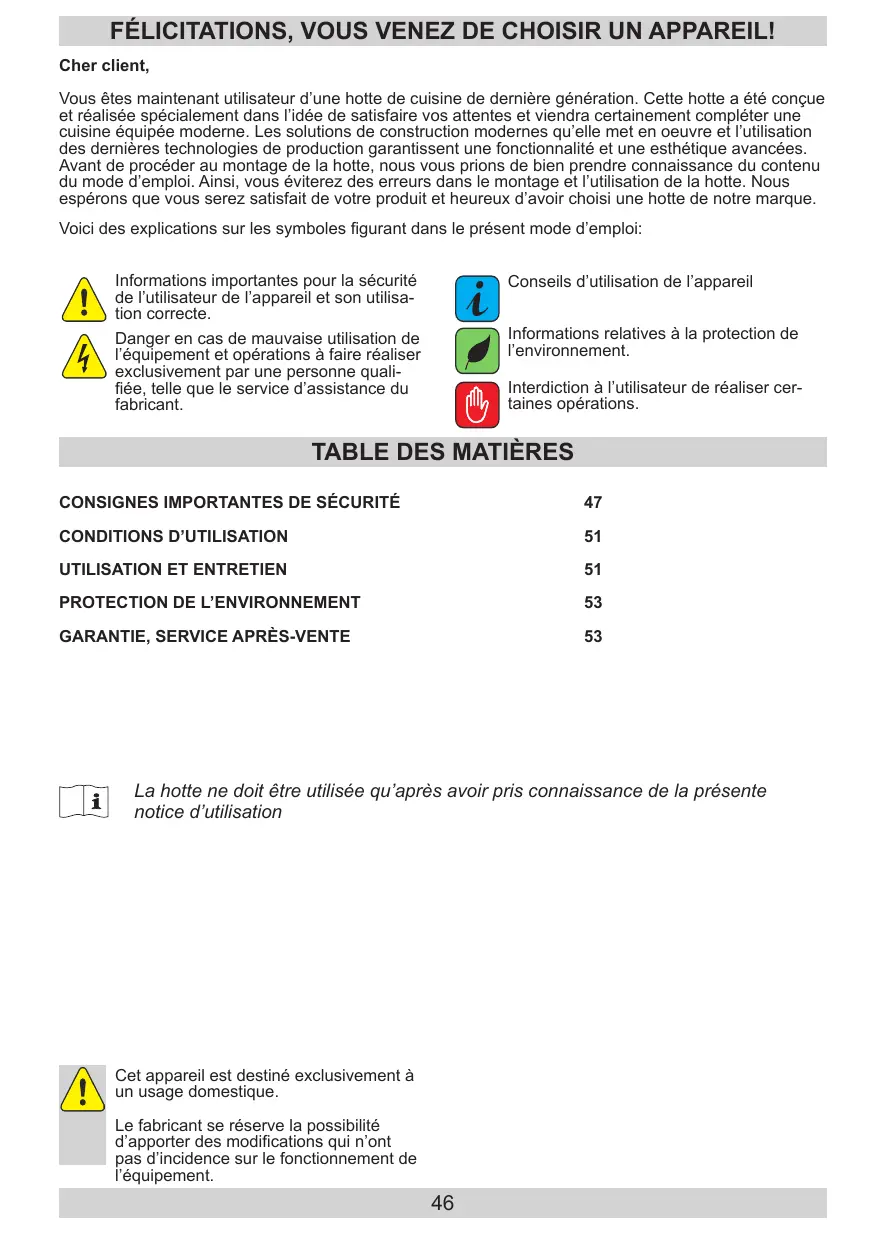

Voues estes maintenant utiliseur d'une hotte de cuisine de derniere generation. Cette hotte a ete conque et realise specialement dans l'idede de satisfaire vos attentes et viendra certainement completer une cuisine equipee moderne. Les solutions de construction modernes qu'elle met en oeuvre et l'utilisation des dernieres technologies de production garantissent une fonctionnalite et une esthetique avancees. Avant de proceder au montage de la hotte, nous you prions de bien prendre connaissance du contenu du mode d'emploi. Ainsi, you eviterez des erreurs dans le montage et l'utilisation de la hotte. Nous espereons que you serez satisfait de toute produit et heures d'avoir choisi une hotte de notre marque.

Voici des explications sur les symboles figurant dans le present mode d'emploi:

Informations importantes pour la sécurité de l'utiliser de l'appareil et son utilisation correcte.

Danger en cas de mauvaise utilisation de l'équipement et opérations à faire réaliser exclusivement par une personne qualifiée, telle que le service d'assistance du fabricant.

Conseils d'utilisation de l'appareil

Informations relatives à la protection de l'environnement.

Interdiction à l'utilisateur de réaliser certaines opérations.

TABLE DES MATIÈRES

CONSIGNES IMPORTANTES DE SECURITÉ 47

CONDITIONS D'UTILISATION 51

UTILISATION ET ENTRETIEN 51

PROTECTION DE L'ENVIRONNEMENT 53

GARANTIE, SERVICE APRÉS-VENTE 53

La hotte ne doit être utilisé qu'après avoir pris connaissance de la presente notice d'utilisation

Cet apparéil est destiné exclusivement à un usage domestique.

Le fabricant se reserve la possibité d'apporter des modifications qui n'ont pas d'incidence sur le fonctionnement de l'équipment.

Le fabricant n'assume aucune responsabilité en cas de dommage ou d'incendie provoqués par l'appareil à la suite du non respect des instructions fournies dans le present mode d'emploi.

La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l'utiliser pour un usage différent.

• Si la hotte est utilisée en mode d'extraction, il convient de la relier à la conduite d'aération prévue à cet effet (ne pas relier à des conduits de cheminée, de fumée ou de gaz de combustion en fonctionnement). Il convient de monter sur la hotte un tuyau d'évacuation de l'air vers l'extérieur. La longueur du conduit (en général un tuyau de 0120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d'évacuation est nécessaire également pour les hottes télécopiques et les hottes tiroir fonctionnant en mode de recyclage de l'air.

• En mode de recyclage de l'air, il convient d'insteller sur la hotte un filtré à charbon actif. Dans ce cas, le montage du tuyau dévocation n'est pas nécessaire, mais il est conseilé d'insteller l'élement d'orientation de l'air soufflé (uniquement sur les hôtes murales).

La hotte est equipo-pee d'un éclairage indépendant ainsi que d'un ventilateur aspirant avec plusieurs vitesses de rotation réglibres.

• Selon le modele de l'appareil, il peut etre destiné à etre instalé sur un mur vertical au-dessus de la cusinière à gaz ou électrique (hottes murales et universelles) ; au plafond au-dessus de la cusinière à gaz ou électrique (hotte ilot) ; sur un mur vertical à l'intérieur d'un meuble au-dessus de la cusinière à gaz ou électrique (hottes téléscopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suffisamment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds.

• La hauteur de montage de l'appareil au-dessus d'une plaque électrique est indiquée dans la carte produit (specifications techniques de l'appareil). Si une distance supérieure est indiquée dans les instructions d'installation de votre cuisine à gaz, tenez compte de cette distance (Fig. 1a/b/c).

• Ne jamais laisser de flamme découverte sous la hotte de cuisine; lors du retrait d'un récipient, régler la flamme au minimum. Toujours vérifier que la flamme ne dépasse pas des récipients, car cela cause des pertes d'énergie indésirables et une concentration de chaleur dangereuse.

4 Lés plats en friture doit être surveillés en permanence, car laGRAISSSE chauffée peut facilement prendre feu.

• Lés plats en friture doivent être surveillés en permanence, car laGRAISSSE chauffée peut facilement prendre feu.
• Avant toute opération de nettoyage, de remplacement de filtré ou de réparation, débrancher la fiche de la prise.

Le filtré àGRAISSÉ de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inflammable lorsqu'il est sature de graisse.

• Si dans la même piece que la hotte, des équipements alimentés par une source non électric sont utilisés (p.ex. poèle au fioul, chaufféeau, cumulus), veiliez à ce que l'aération soit suffisante (entree d'air). Pour une utilisation en sécurité, si vous faites fonctionner simultanement la hotte et des équipements à combustion qui utilisent l'air de la piece, il doit y avoir a l'emplacement de ces équipements une suppression de 0,004 millibar (point non contraignant en cas d'utilisation de la hotte en mode de recyclage de I'air).

• La hôte ne doit pas être utilisée comme surface de soutien pour les personnes se trouvant dans la cuisine

La hotte doit etre nettoyee frquemment, a l'extérieur comme a l'intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d'entretien fournies dans le present mode d'emploi).Le non respect des regles d'entretien de la hotte et de remplacement des filtres peut causer des risques d'incendie.
- Silécâbled'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
Assurez-vous que l'appareil peut être déconnecté du réseau électrique par débranchement de la prise ou par extinction de l'interrupteur bipolaire
- Ne pasmettre en marche au moyen d'unprogrammateur, d'une minutesie, ou d'un système de commande àdistance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.

• Vérifiez que la tension d'alimentation fournie sur la plaque d'identification est compatible avec les paramétres locaux d'alimentation.

• Avant le montage, dérouler et redresser le cable d'alimentation.

• ATTENTION : avant de brancher la hotte sur le réseau électrique, tous-yrs vérifier que le cable d'alimentation a bien été installé et n'a pas été écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l'appareil au réseau électrique avant la fin du montage.

• Ne jamais utiliser la hotte sans filtré àGRAISSE aluminium monté.

• Il est formellement interdit de cuire des plats sous la hotte en utilisant des flammes ouvertes (flambage).

• Dans³ les situations où il serait nécessaire demettre en œuvre des mesures techniques et de sécurité pour l'évacuation de gaz de combustion, respecter scrupuleusement les instructions données par l'autorité locale compétente.

• ATTENTION! Si les vis et les éléments de fixation ne sont pas vissés à fond conformément au mode d'emploi, cela peut entrainer des risques pour la santé ou pour la vie.

Montage

Les étapes successives du montage de l'appareil sont presentses sur les figures 3...

Réglage en mode d'extraction des fumées

Lorsque la hotte fonctionne en mode d'extraction des fumées, l'air est évacué vers l'extérieur via un conduit prévu à cet effet. Dans ce type de fonctionnement, il convient de retirer le filtré à charbon. La hotte est reliée à la bouche d'蒸发 par un conduit rigide ou couple de diamètre 150 ou 120 mm avec des colliers de fixation à acheter en magasin de chauffage et plomberie. Le raccordement devra être effectué par un instalateur qualifié.

Réglage du fonctionnement en mode d'absorption des odeurs (recyclage de l'air)

Avec cette option, l'air filtré est renvoyé dans la pièce par deux fentes laterales situées dans le conduit supérieur. Dans ce mode de fonctionnement, le filtré à charbon doit être monté et il est conseilé de monter l'élement d'orientation de l'air (préSENT sur certains modèles seulement).

Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l'intérieur de la hotte (Fig. 8) pour passer du mode d'extraction en mode d'absorption des odeurs. L'air nettoyé est renvoyé dans la piece à travers des ouvertures situées dans la partie supérieure de l'appareil.

Sur les hottes tiroir et téléscopiques fonctionnant en mode d'absorption des odeurs, il est nécessaire dinstaller un tuyau d'évacuation de l'air. La deuxième extrémite du tuyau sera orientée vers la pierce et conduira l'air filtré.

Vitesses du ventilateur

Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera utilisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.

UTILISATION ET ENTRETIEN

Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4).

0 - Appareil débranché
- allumage du moteur de la hotte en première vitesse,
- deuxieme vitesse du moteur de la hotte,
- troisième vitesse du moteur de la hotte,
- allumage / extinction de l'éclairage.

Ce réglage permet deCHOISIR la vitesse optimale du ventilateur par rapport aux besoin de l'utilisateur pour obtenir un niveau de bruit minimal.

Entretien

Un entretien et un nettoyage réguliers garantissant le bon fonctionnement de la hote et l'absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le filtre àGRAISSÉ et le filtre àcharbon actif soient nettoyés et remplacés selon les indications du fabricant.

Filtre a graisse métallique

Nettoyage

Le filtré àGRAISSÉ en aluminium doit être nettoyé une fois par mois, en cas d'usage normal de la hotte, au lave-vaisselle ou à la main à l'aide d'un détergent doux ou d'un savon liquide.

Replacement

Le démontage du filtre à graisse en aluminium est représenté sur la figure 5.

Sur certains modèles, le filtré utilisé est en acryl-lique. Il convient alors de le replacer tous les 2 mois, voir plus souvent en cas d'usage particulie-rement intensif.

Filtre à charbon (utilisé uniquement en mode recyclage de l'air)

Fonctionnement - Le cadre à charbon s'utilise uniquement lorsque la hotte n'est pas reliée à un conduit d'évacuation. Le cadre à charbon actif est capable d'absorber des odeurs jusqu'à saturation. Il ne peut pas être lavé ni regénérez et doit être remplace, au moins une fois tous les 2 mois, voiré plus en cas d'utilisation particulièrement intensive de la hotte.

Remplacement

Le démontage du filtré à charbon est représenté sur la figure 6.

Nettoyage

Nettoyage normal de la hotte :

• Ne pas utiliser un chiffon ou une éponge gorgés d'eau ou de l'eau courante,
• Ne pas utiliser de solvants ou de l'alcool, qui pouraient faire tATTRN les surfaces peintes,
• Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable,
• Ne pas utiliser de chiffon dur et rugieux

Il est conseilé d'utiliser un chiffon humide et un produit détergent neutre.

Note:Aprèsquelquelleslavagesau lave-vaiselle, lacouleur du filtre enaluminiumpeutetre modifiée.Cette variation de couleur n'indique pas de dysfonctionnement ni la nécessite de changer le filtre.

Recyclage de l'emballage

Pour la durée du transport, l'appareil a été emballé pour le protégger contre tout endommagement.

Après le déballage, nous vous prions d'éliminer les éléments d'emballage d'une manière qui préserve

l'environnement. Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement, ils peuvent etre valorisés à 100% :

• Emballage extérieur en carton/ film plastique
  Coque en polystyrene expansé (PSE) exempt de CFC
  Films et sacs en polyethylene (PE)

L'appareil porte le marquage préconisé par la directive europeenne 2012/19/UE et la loi polonaise sur les appareils électriques et Electroniques usages, à savoir le symbole d'un container à ordures barré.

Ce marquage indique qu'en fin de vie, cet apparéil ne peut pas être eliminé avec les autres ordures menagères.

L'utilisateur est tenu de le remetre a une entreprise de collecte des apparils electriques et Electroniques. L'entreprise de collecte, par exemple le centre de collecte local, un magasin ou une collectivite municipale, mettent en place un systeme approprié qui permet l'écoulement de cet apparil.

Il'est important de procéder correctement à l'élimination des apparèils électriques etlectroniquesafin d'eviter des conséquences néfastes pour la santé humaine et l'environnement décaoulant de la présence de substituants dangereux et de la mise en décharge et du traitement inappropriés de l'appareil.

FIN DE VIE DE L'APPAREIL

Si vous vous débarrasssez de toute apparueil, tranchez le cable d'alimentation avant demettre l'equipement en décharge.

GARANTIE, SERVICE APRÉS-VENTE

Garantie

Service de garantie selon la carte de garantie.

Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Déclaration du fabricant

Par la presente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/EC
• directive Compatabilité electromagnetique 2014/30/EC
• directive 2009/125/EC
• directive RoHS 2011/65/EC

et c'est le pourquoit le produit est désigné par le symbol € ainsi qu'une déclaration de la conformité accessible aux organes charges de la surveillance du marché a été délivrée.
