UH 17010-2 E - Afzuigkap AMICA - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	AMICA
Model	UH 17010-2 E
Installatiewijze	Wand, telescopisch, lade of eiland (afhankelijk van model)
Aanbevolen montagehoogte	Boven een elektrische kookplaat (raadpleeg de productkaart)
Werkingstanden	Afvoer of recirculatie
Vetfilter	Aluminium, vaatwasmachinebestendig (minstens één keer per maand)
Actief koolstoffilter	Vervanging elke 2 maanden (alleen bij recirculatie)
Ventilatorsnelheden	3 snelheden (1, 2, 3)
Verlichting	Onafhankelijk
Voeding	Controleer de spanning op het typeplaatje
Afvoerkanaaldiameter	120 mm of 150 mm
Maximale kanaallengte	4 tot 5 meter
Veiligheid	Niet gebruiken zonder vetfilter; niet flamberen onder de afzuigkap; niet gebruiken als drager
Onderhoud	Buiten- en binnenkant minstens één keer per maand reinigen; geen oplosmiddelen of schuurmiddelen gebruiken
Garantie	Volgens de garantiekaart
Conformiteit	Europese richtlijnen (LVD, EMC, ErP, RoHS)

Veelgestelde vragen - UH 17010-2 E AMICA

Hoe installeer ik de afzuigkap?

Volg de stappen in de handleiding (afbeeldingen 3...). Zorg ervoor dat de muur of het plafond het gewicht van de afzuigkap kan dragen en dat de voedingskabel niet wordt bekneld. De montage moet door een gekwalificeerde installateur worden uitgevoerd.

Wat is de aanbevolen montagehoogte boven een elektrische kookplaat?

De hoogte staat vermeld op de productkaart (technische specificaties). Voor een gasfornuis moet u de afstand volgen die in de instructies van uw fornuis staat.

Hoe reinig ik het aluminium vetfilter?

Reinig het minstens één keer per maand in de vaatwasser of met de hand met een mild reinigingsmiddel. Na enkele wasbeurten kan de kleur veranderen, dit heeft geen invloed op de werking.

Wanneer moet het actief koolstoffilter worden vervangen?

Elke 2 maanden, of vaker als de afzuigkap intensief wordt gebruikt. Het koolstoffilter kan niet worden gewassen en moet worden vervangen.

Hoe gebruik ik de afzuigkap in recirculatiemodus?

Installeer een actief koolstoffilter op de afzuigkap. De gefilterde lucht wordt via zijsleuven terug de ruimte in geblazen. Het wordt aanbevolen om het luchtgeleidingselement te monteren (op sommige modellen).

Wat te doen als de voedingskabel beschadigd is?

Deze moet worden vervangen door de fabrikant, zijn klantenservice of een persoon met een vergelijkbare kwalificatie om gevaar te voorkomen.

Waarom maakt mijn afzuigkap geluid?

Controleer of de filters schoon en goed geïnstalleerd zijn. Een abnormaal geluid kan duiden op een vreemd voorwerp of een motorprobleem. Neem contact op met de klantenservice als het geluid aanhoudt.

Hoe vervang ik de lamp van de afzuigkap?

Koppel eerst de afzuigkap los van de stroom. Raadpleeg de handleiding voor het lamp type en de vervangingsprocedure. Over het algemeen is het voldoende om de oude lamp los te klikken of los te draaien.

Kan de afzuigkap worden gebruikt met een gasfornuis?

Ja, maar houd u aan de aangegeven montagehoogte voor gasfornuizen. Laat nooit een open vlam onder de afzuigkap en stel de vlam af zodat deze niet over de rand van de pannen komt.

Wat te doen bij een storing of defect?

Raadpleeg eerst de handleiding voor basisoplossingen. Als het probleem aanhoudt, neem dan contact op met de klantenservice. Probeer niet zelf te repareren als u niet gekwalificeerd bent.

GEBRUIKSAANWIJZING UH 17010-2 E AMICA

GEBRUKSAANWIJZING-AFZUIGKAP NL 66

UPUTE ZA UPORABU - KUHINJSKA NAPA HR 76

NAVODILA ZA UPORABO - KUHINJSKA NAPA SL 86

0

1

2

3

L

3210

10

6

7

8

BASTAKUND!

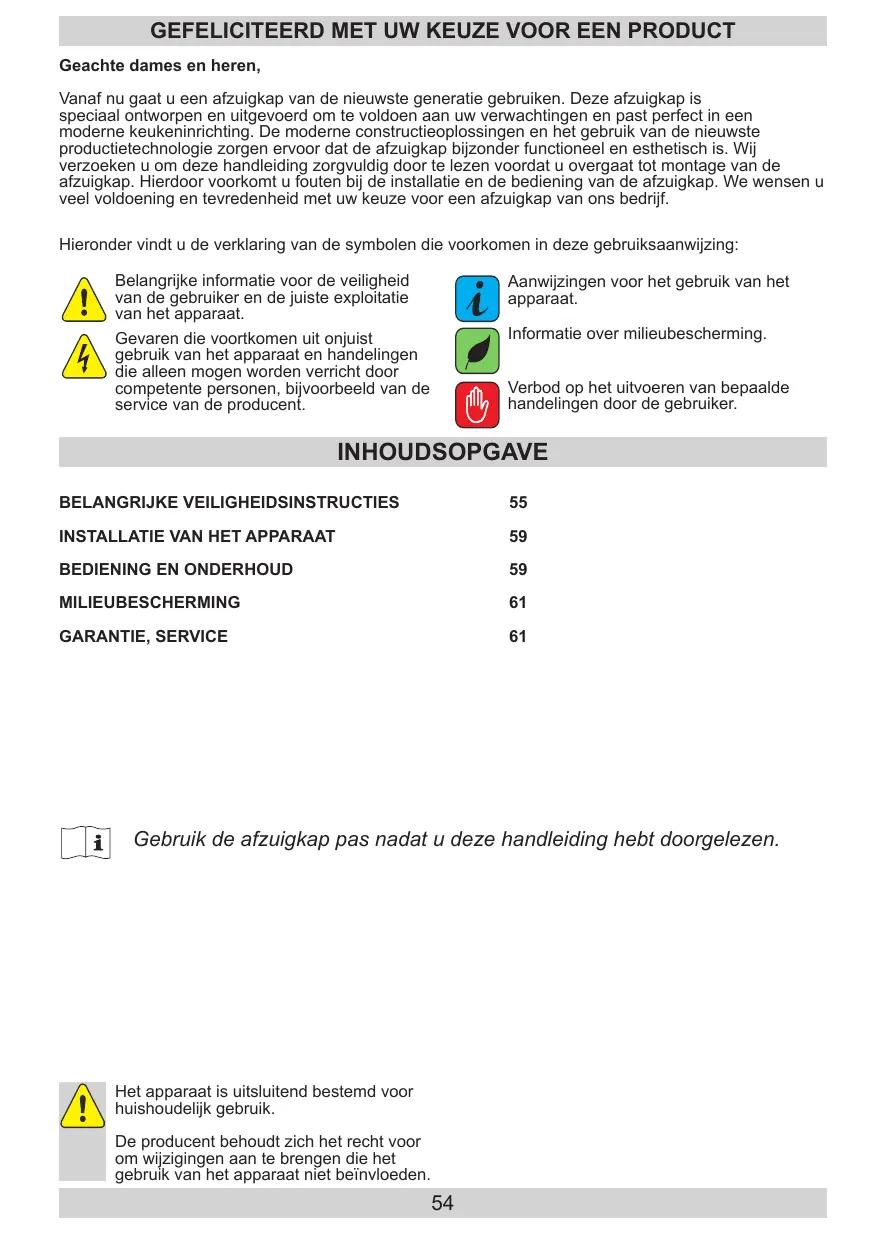

Geachte dames en heren,

Vanaf nu gaat u een afzuiqkap van de nieuwste generatie gebruiken. Deze afzuiqkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuiqkap bijzonder fonctioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiqkap. Hierdoor voorkomt u fouten bij de installmente en de bediening van de afzuiqkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiqkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparatus.

Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparatus.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKVEVILIGHEIDSINSTRUCTIES 55

INSTALLATIE VAN HET APPARAAT 59

BEDIENING EN ONDERHOUD 59

MILIEUBESCHERMING 61

GARANTIE, SERVICE 61

Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

Het apparaat isuitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparaat Niet beinvloeden.

• De produit is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acht nemen van de aanwijzingenuit deze gebruiksaanwijzing.
• De' afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.
• De afzuiigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuiigkap moet een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag Niet langer� dan 4 - 5m .Ook bij telescoopafzuiigkappen en inbouwaf-zuiigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor de lucht Niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
- De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafond constructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

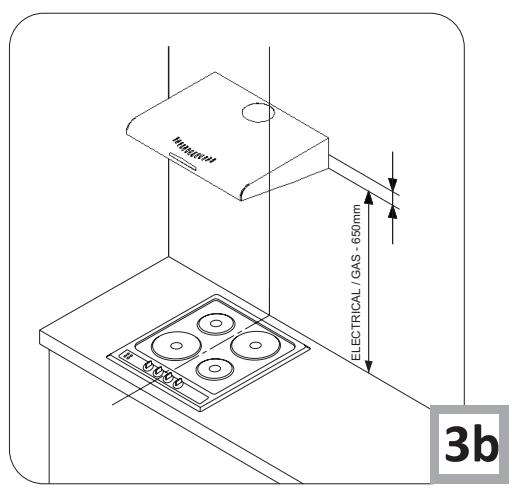

• Demontagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

• Het is Niet toegestaan om onder de afzuigkap een vlam op vol vermogen te lately branden. Zet voor het afnemen van de pan de brander op eenkleine vlam . Controleer altijd of de vlam Niet voor bij derand van de pan komt. Ditverooraakt ongewenst energieverlies en onveilige warmteconcentraties.
• Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
  Haal steeds de stekker uit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
  Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, odomate een met olie verzadigd filter bijzonder brandhaar is.

• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebrukt die nicht door elektrificitet worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan要去 zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewelijkijdige werkking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanner op deplaats waar deze apparatenঃ发展格局 een onderdruk heerst van maximaal 0,004 milli-bar (dit punt geldt nicht wanner de afzuigkap worden gebrukt voor de absorptie van geurties).

• De 'aflzuigkap mag nicht dieren als ondersteunning voor personen die zich in de keuken bevinden.

Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan要去theseervangen worden bij een spezialistische service.
• Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

• Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijkke beperkingen of personen zonder ervaring met of kennis van het apparaat, tensij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijkzem bijn voor hun veiligheid.

Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gebruikt.
- Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.
Voorafgaand aan demontage de voedingskabel uitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterial (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

• OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controlleden of de voedingskabel op de juiste wijze is geinstalleerd en of hij tijdens de montageworkzaaamheden NIET bekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werkking van de afzuigkap te controlleden voordat u begint met de montage.

Montage

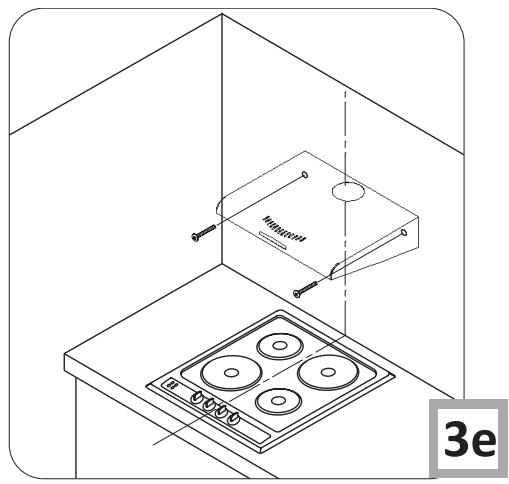

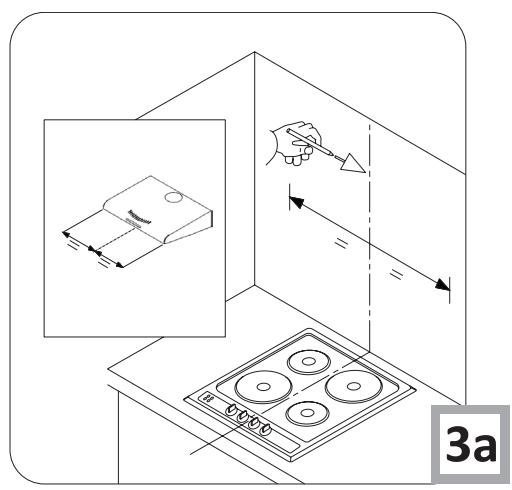

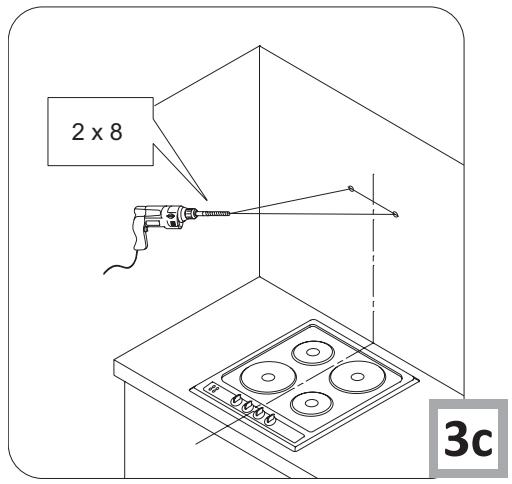

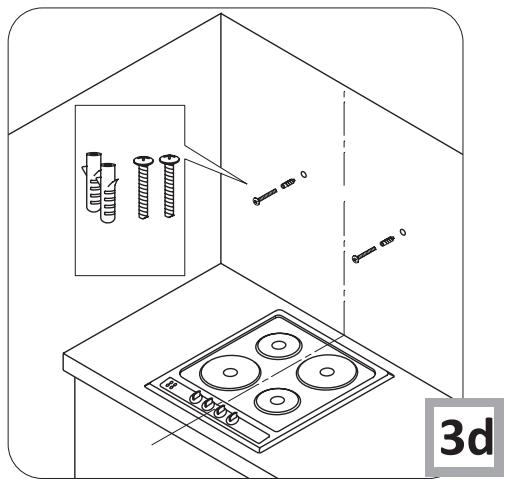

Op de afbeeldingen 3... staat stap voor stap weergeveen hoe u het apparaat要去 monteren.

Instelling van de afzuigfunctie van de afzigkap

Bij Gebruik van de afzuiqfunctie worden de lucht via een speciale leiding maar buiten afgevoerd. Bij deze instelling moet u het eventuele Koolffilter verzijderen.

De afzugkap is aangesloten op een afvoeropening met behulp van een stijve of flexiblebuis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installmentmaterialen.

Laat de aansluiting uitvoeren door een installmenter

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de gefilterde lucht weer teruggeblazen in de ruimte door de tweeijdige openings die zich in het bovenste gedeelte van het afoerkanaal bevinden.

Bij deze instelling moet u een kooffilter installereren. Ook bevelen wij de instalatie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

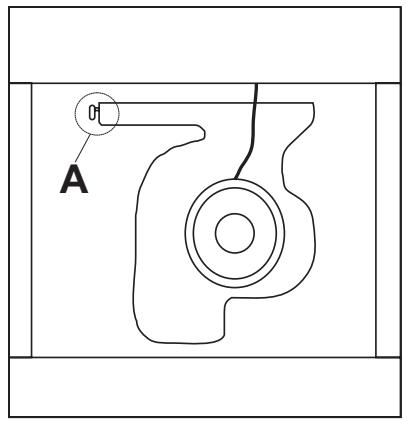

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelenussen normala afzuien en geurabsorptie. De gefilterde lucht keert terug in de ruimte via de opengen die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich viel keukendampen vormen, bijv. tijdens het bakken of grillen.

BEDIENING EN ONDERHOUD

De besturing van de afzuigkap vindplaats via het bedieningspaneel (Afb. 4)

De velden (1), (2), (3) - dieren voor het inschakelen van de afzuigkap en regeling van de ventilatorsnelheid binnen het bereik van 1 tot 3

Veld "0" - indrukken schakelt de afzuigkap uit
Veld - dient voor het aan- en uitzetten van de verlichting van de afzuigkap, onafhankelijk van de werking van de motor. Door het kort indrukken van deze knop schakelt u de verlichting aan /uit.

Onderhoud

Regelmatig onderhoud en reiniging van het apparaal garandeert een goeende storingsvrijne werkinq van de afzuigkap en verlenget zich levendsduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de produit worden schoongemaakt en verrangen.

Antivetfilter van metaal

Reiniging

Bij normale werkking van de afzuigkap要去 het aluminium antivirusfilter eenmaal per maand worden schoongemaaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zoep.

Vervanging

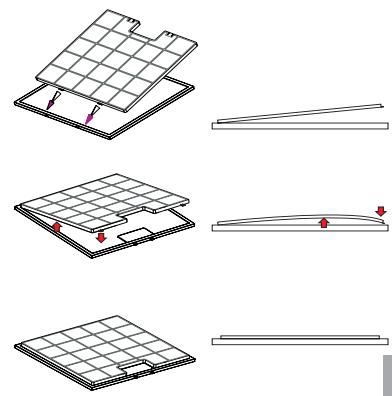

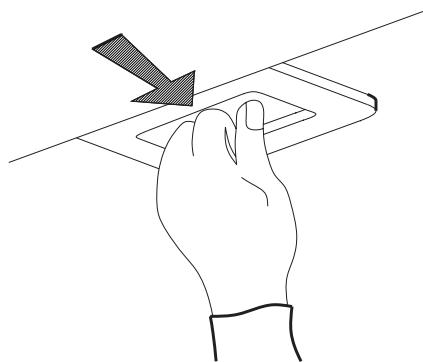

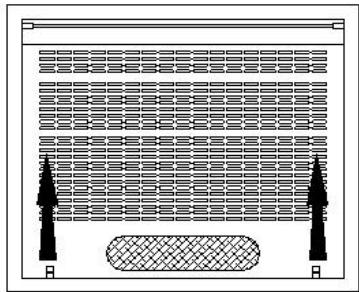

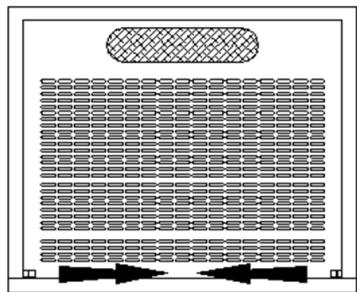

Op afbeelding 5 ziet u hoe u het antivetfilter要去 verrangen.

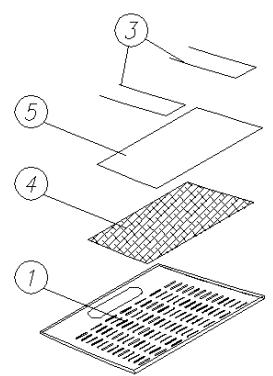

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verran-gen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilteruitsluitend gebruiken wannere afzuiigkap nicht is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbert geurtjes totdat het verzadigd is. Het kan Niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Vervanging

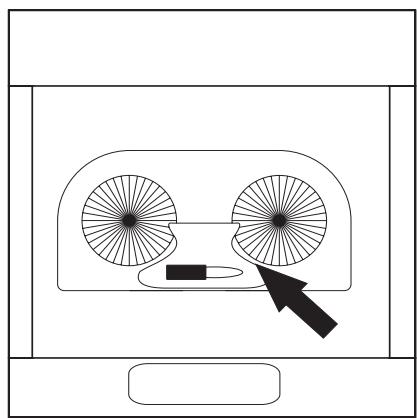

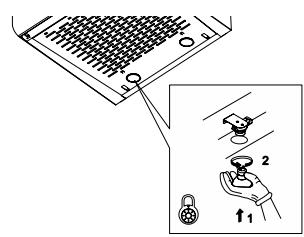

Op afbeelding 6 ziet u hoe u het koolfilter moet ver-vangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen vrijnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmoddelen of alcohol, hierdoor können gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verwäleuring beteketeng Niet dat het beschadigd is of verrangen moet worden.

Recycling van de verpakking

Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmateriaal
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het materiaalDat voor de verpak

king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

• Buitenverpakking van karton / folie
  Vormstuk van FCKW-vrij, geschuiimd polystyreen (PS)
  Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wonneer u het apparaat nicht langer gebruikt, dient u voorafgaand aan de verschrotinge voedings-kabel af te snijden. Dit product is overeenkomstig met de Europese richtlij 2002/96/EG en

de Poolse wet op gebruekte elektrische en elektronische apparatuur gerekt met het symbol van een doorgekruiste verrijdbare afvalbak.

Dit merkteken inormeert dat dit apparaat na afloop van zich levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

Deinzamelende instanties, waaronder lokaleinzamelpunten,winkels en gemeentelijkste instantie vormen een geschikt systeme voor deinzameling van deze apparatuur.

De juiste behandeling van gebruekte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de naturuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
Richtlijn 2009/125/EC
Richtlijn RoHS 2011/65/EC

en over de certificering en de conformiteitsverklaring voor organen die toezicht op de markt honden beschikt.
