Producttype	Inbouw afzuigkap
Merk	Amica
Model	KH 17090 E
Kleur	Roestvrijstaal
Breedte	90 cm
Diepte	50 cm
Hoogte	50 cm
Gewicht	10 kg
Afzuigcapaciteit	600 m³/u
Geluidsniveau	60 dB
Energieklasse	A
Vermogen	200 W
Verlichting	LED, 2x 3W
Aantal snelheden	3
Type vetfilter	Aluminium, vaatwasserbestendig
Koolstoffilter	Optioneel, vervangbaar
Bediening	Mechanisch (schuifknoppen)
Afvoerdiameter	150 mm
Materiaal	Edelstaal
Montage	Inbouw
Jaarlijks energieverbruik	60 kWh

Veelgestelde vragen - KH 17090 E AMICA

Hoe installeer ik de Amica KH 17090 E afzuigkap?

Volg de meegeleverde montagehandleiding. Zorg voor een stevige muurbevestiging en een geschikte afvoer. De kap wordt ingebouwd in een kast of direct aan de muur gemonteerd.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter kan in de vaatwasser worden gereinigd. Verwijder het filter, was het op 65°C en plaats het terug na drogen. Regelmatig reinigen verlengt de levensduur.

Moet ik een koolstoffilter gebruiken?

Ja, als de afzuigkap in recirculatiemodus wordt gebruikt (zonder afvoer naar buiten). Het koolstoffilter absorbeert geuren en moet elke 3-6 maanden worden vervangen.

Hoe vervang ik de verlichting?

De LED-verlichting is ingebouwd. Neem contact op met de klantenservice voor vervanging. Probeer niet zelf de LED's te vervangen, tenzij u ervaren bent.

Wat is het geluidsniveau op de hoogste stand?

Het geluidsniveau is ongeveer 60 dB op de hoogste stand, wat vergelijkbaar is met een normaal gesprek.

Kan ik de afzuigkap zonder afvoer gebruiken?

Ja, u kunt de kap in recirculatiemodus gebruiken met een koolstoffilter. De gezuiverde lucht wordt terug de keuken in geblazen.

Hoe stel ik de snelheid in?

Gebruik de schuifknoppen aan de voorzijde. Kies uit 3 standen: laag, middel en hoog. Laag voor normaal koken, hoog voor sterke dampen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer de stroomtoevoer en de zekering. Controleer of de filters niet verstopt zijn. Als het probleem aanhoudt, raadpleeg de handleiding of neem contact op met de servicedienst.

Heeft de kap een afstandsbediening?

Nee, de Amica KH 17090 E wordt bediend met mechanische schuifknoppen. Geen afstandsbediening inbegrepen.

Wat is de garantieperiode?

De garantie is doorgaans 2 jaar voor huishoudelijk gebruik. Registreer uw product op de website van Amica om de garantie te activeren.

GEBRUIKSAANWIJZING KH 17090 E AMICA

Deze gebruiksaanwijzing a.u.b. zorgvuldig lezen, voordat u het apparaat gaat gebruiken. Alleen zo voorkomt u storingen en leert u alle functies van het apparaat kennen.

Hartelijk dank ...

... dat u heeft gekozen voor een afzuigkap van ons merk.

Met de aanschaf van de kap bent u in het bezit gekomen van een moderne en eersteklas kap van de laatste generatie. Ongeacht of in 60, 90 cm breedte, deze kappen passen ideaal bij ieder keukeninterieur. Deze kappen onderscheiden zich door helder design, gebruikersvriendelijk comfort, betrouwbaarheid en onderhoudsvriendelijke materialen. De kappen zijn zowel geschikt voor ventilatie-, als ook voor recirculatie-werking. Bij de recirculatietechniek moeten extra koolfilters ingezet worden.

Alvorens de afzuigkap te monteren maakt u zich eerst vertrouwd met de inhoud van de onderhavige gebruiksaanwijzing. Daardoor voorkomt u een foutieve montage en verkeerd gebruik van de afzuigkap. Bewaar de gebruiksaanwijzing zodat u nog eens kunt naslaan.

Wij wensen u volledige tevredenheid toe: met het apparaat van onze firma heeft u een goede keuze gemaakt.

Inhoud

Belangrijke veiligheidsvoorschriften, let op a.u.b.! 4

Algemeen 6

Uitrusting....6

KH 17060 E • KH 17090 E • KH 17117 E....6

KH 27017 E....7

Gebruiksvoorwaarden 8

Montage....8

I Montage van de kappen (zie maattekeningen op pag. 14/15)....8

2 Montage van de telescoop-schacht....9

3 Aansluiting aan de netstroom en functionele controle ....10

Bediening....10

I Gebruikerveiligheid....10

2 Bediening....11

Onderhoud....II

I Metalen vetfilter....II

2 Actief koolfilter (KF 17135 voor 17060 en 17117, KF 17136 voor 17090)....12

Reiniging en onderhoud....13

Aanwijzingen over de milieubescherming 13

Afmetingen KH 17090 E, KH 17060 E, KH 17117 E....14

Afmetingen KH 27017 E....15

Belangrijke veiligheidsvoorschriften, let op a.u.b.!

- Controleer de verpakking van het apparaat meteen na levering op transportschade. Mocht u beschadigingen constateren, neemt u met uw leverancier contact op. Neem nooit een beschadigd apparaat in gebruik!

- Dit apparaat is uitsluitend bestemd voor het afvoeren en desnoods filteren van kookdampen. Het apparaat is niet bestemd voor het industriële, bedrijfsmatige gebruik of voor gebruik in laboratoria, maar alleen voor gebruik in het huishouden. In geval van gebruik in strijd met de bestemming bestaat er gevaar voor lijf en leven door elektrische schok of vuur. Bovendien wordt er dan geen garantie meer gegeven.

- Laat het apparaat nooit zonder toezicht als het in werking is.

- Open nooit de behuizing van het apparaat. Hierin bevinden zich geen bedieningselementen. Laat eventuele reparaties uitvoeren door een gekwalificeerde en door ons geautoriseerde reparatiewerkplaats.

- Om het gevaar voor een elektrische schok te voorkomen, mag dit apparaat nooit in vochtige ruimtes (bijv. badkamers) gebruikt worden. Ook mag het apparaat alleen binnen gesloten ruimtes gebruikt worden.

- Het apparaat is uitsluitend bestemd voor het gebruik met een net-wisselspanning van 230V\~/50Hz. Probeer het apparaat nooit met een andere spanning te bedrijven. Het stopcontact, waarop het apparaat wordt aangesloten, moet te allen tijde goed te bereiken zijn, zodat het in geval van nood snel van de netstroom losgekoppeld kan worden.

- Laat vóór de ingebruikname door een elektricien controleren, of de aardingsgeleider van de elektrische installatie in huis volgens de voorschriften aangesloten is. In geval van verkeerde aarding bestaat er gevaar voor lijf en leven bij een storing van het apparaat door elektrische schok!

- Let erop, dat het netsnoer tijdens het gebruik nooit nat of vochtig wordt, of beschadigd kan raken.

- De montage mag uitsluitend worden uitgevoerd door navenant geschoolde en ervaren personen.

- Aanwijzing over ontkoppelen van de netstroom: Om het apparaat van het net te ontkoppelen, moet u de stekker uit het stopcontact halen. Daarom moet u het apparaat zo plaatsen, dat er altijd ongehinderde toegang tot het stopcontact gegarandeerd is, zodat u zodoende de stekker in geval van nood meteen uit het stopcontact kunt halen. Om brandgevaar uit te sluiten, moet u de stekker na ieder gebruik van het apparaat principieel uit het stopcontact halen.

- Pak het netsnoer altijd bij de stekker vast. Niet aan het snoer zelf trekken en het netsnoer nooit met natte handen vastpakken; dit zou een kortsluiting kunnen veroorzaken of elektrische schok. Plaats het apparaat niet op het netsnoer, zet er ook geen andere apparaten op en let erop, dat het niet ingeklemd raakt. Leg nooit knopen in het netsnoer en bind het niet aan andere snoeren vast. Leg het netsnoer zo, dat niemand erop stapt of erover kan struikelen. Een beschadigd netsnoer kan een brand of elektrische schok veroorzaken. Controleer het netsnoer periodiek. Mocht dit beschadigd blijken, neem dan voor vervanging contact op met onze klantenservice. Raak het netsnoer nooit met vochtige of natte handen aan en gebruik nooit een beschadigd netsnoer! Daarbij bestaat gevaar voor een elektrische schok.

- Vóór een storm en/of onweer met gevaar van blikseminslag het apparaat a.u.b. van het stroomnet ontkoppelen.

- Mochten er voorwerpen van metaal of vloeistoffen in de behuizing van het appa- raat terechtkomen, ontkoppelt u het meteen van de netstroom en vraagt u advies aan uw dealer.

- Verwijder vóór de eerste ingebruikname alle verpakkingen van papier en plastic van het apparaat.

- Indien er plakfolie aan de buitenzijde van de behuizing zit, verwijdert u deze volledig, alvorens het apparaat in gebruik te nemen!

- Bij de installatie moet u erop letten, dat afvoerlucht niet in een schoorsteen mag worden geleid, die wordt gebruikt voor afgewerkte gassen van apparaten, die op gas of andere brandstoffen werken. Dit geldt niet, als u het apparaat alleen in de recirculatie-modus (d.w.z. zonder afvoer van de dampen uit de ruimte) gebruikt.

- De minimale afstand tussen het plaatsingsvlak van de pannen op het fornuis en het onderste gedeelte van de afzuigkap bedraagt 75cm, als de afzuigkap wordt ingebouwd boven een gasfornuis (65 cm bij elektrisch fornuis). Als de montagevoorschrift van het betreffende fornuis een grotere afstand voorschrijft, moet deze afstand aangehouden worden.

- Bij het afvoeren van de afvoerlucht moeten de officiële voorschriften in acht genomen worden.

- Verstikkingsgevaar! Als het apparaat gelijktijdig wordt gebruikt met apparaten, die gas of andere brandstoffen verbranden, moet u zorgen voor voldoende ventilatie van de ruimte (geldt niet, als u het apparaat alleen in de recirculatie-modus gebruikt).

- Als u de reiniging van de afzuigkap niet uitvoert in overeenstemming met deze gebruiksaanwijzing, bestaat er brandgevaar. Vervang de filters regelmatig, zoals beschreven.

- Er mag niet geflambeerd worden onder de afzuigkap.

- Laat kinderen nooit met de apparaten spelen of iets in mogelijke openingen steken. Anders bestaat er gevaar door een elektrische schok.

- Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat. Bij kinderen is supervisie nodig om zeker te stellen, dat zij niet met het product spelen.

- Houd verpakkingsmateriaal uit de buurt van kinderen. Verpakkingsmateriaal is geen speelgoed en kan voor kinderen gevaarlijk worden.

Algemeen

De afzuigkap is bestemd voor het afvoeren van kookdampen. Het is noodzakelijk, om een afvoerleiding te gebruiken (bijv, een buis ∅ 150,rep. 120mm, niet langer dan 4-5 m), die de lucht naar buiten toe afvoert.

Door gebruik te maken van een actief-koolfilter kan de afzuigkap omgebouwd worden van ventilatie-naar recirculatie-modus. In dit geval is de afvoerleiding naar buiten toe overbodig. De montage van de ventilatiebesturing wordt echter geadviseerd.

De afzuigkap is een elektrisch apparaat van de beschermingsgraad-uitvoering klasse II. Het apparaat heeft een verlichting en kan op 3 prestatieniveaus worden gebruikt. De afzuigkap wordt vast aan de wand gemonteerd boven het gas- of elektrische fornuis (minstens 65 cm afstand t.o.v. een elektrisch fornuis, resp. 70 cm t.o.v. een gasformuis).

Uitrusting

KH 17060 E • KH 17090 E • KH 17117 E

De afzuigkap bestaat uit volgende delen (afb. I):

I. Frame van de afzuigkap C, verlichting en ventilatie-unit,
2. Kap-telescoopschouw: bovenstuk A en bovenstuk B,
3. Montagepluggen.

De afzuigkap bestaat uit volgende delen (afb. I):

A) Behuizing met aluminium vetfilter,

C) Bovenste schouwgedeelte met ventilatieopeningen,

B) Onderste schouwgedeelte

D) Ventilatiebesturing

D C B A 1

Technische gegevens

	17060, 17117	17090 27017
Voedingsspanning AC 230V 50Hz
Motor van de ventilator I
Verlichting I x 40 W
Vetfilter 2 3 l
Prestatieniveaus / snelheid 3
Breedte [cm] 60 90 60
Diepte [cm] 50
Hoogte [cm]	69 - 112,5		max. 780
Uitgang [ø mm]	120	150	∅ 100 of 100x100
Vermogen [m3/h]	max. 400	max. 620	max. 380
Stroomopname [W]	150	180	max. 140
Bedrijfsgeluid [dBA]	max. 60		max. 58
Werkingswijze	Ventilatie, resp. recirculatie
Kleur INOX mat

Gebruiksvoorwaarden

I. De kap is bestemd voor het afvoeren van de kookdampen naar buiten toe. Het apparaat moet worden aangesloten op het overeenkomstige ventilatiekanaal (niet aansluiten op de schoorsteen-, rookkanalen of kanalen voor afgewerkte gassen).
2. Het apparaat moet minstens 650 mm boven een elektrisch fornuis en 700 mm boven een gasfornuis gemonteerd worden.
3. Voorkom grote, open vlammen onder de kap. Als u een pan van het vuur haalt, zet u de vlam eerst op zo klein mogelijk.
4. Gerechten, die u met vet klaarmaakt, moeten voortdurend geobserveerd worden, omdat het oververhitte vet brandbaar is.
5. De vetfilters van de kap moeten minstens om de 2 maanden schoongemaakt worden. Er is sprake van ontstekingsgevaar, als deze met vet verzadigd zijn.
6. Vóór ieder schoonmaken, vervangen van de filters of reparatie moet het apparaat van de stroomvoorziening ontkoppeld worden (de stekker uit het stopcontact halen).
7. Indien er in de ruimte behalve de afzuigkap ook andere, niet met stroom gevoede apparaten, worden gebruikt (bijv. brandstofhaarden, boilers, thermen), moet voldoende ventilatie van de ruimte gegarandeerd zijn. Veilige werking is alleen dan mogelijk, als bij het gelijktijdige gebruik van de kap en andere, luchtconsumerende verbrandingsapparaten, de onderdruk in de directe omgeving de waarde bereikt van max. 0,004 mB (deze waarde geldt niet bij de recirculatie-modus van de kap).
8. Bij de netstroomaansluiting 230 V moet het stopcontact eerst door een vakman op functioneren gecontroleerd worden.

Montage

Bij de montage van de afzuigkap a.u.b. als volgt te werk gaan:

1 Montage van de kappen (zie maattekeningen op pag. 14/15)

Over het algemeen adviseren wij, de installatie door een gekwalificeerde vakman te laten uitvoeren.

Wandhouder D op overeenkomstige hoogte bevestigen.

I. Frame van de afzuigkap C op de wandhouder D zetten
2. De afzuigkap aansluiten op het ventilatiekanaal.
3. De afzuigkap aansluiten op de netstroom.
4. Wandhouder E op overeenkomstige hoogte bevestigen.
5. Telescoop-schouw-kap bevestigen.

alleen voor model KH 27017 E:

a) demonteer de aluminium vetfilters die onder de kapbehuizing zitten,
b) houd de kapbehuizing tegen de wand op de verticale regel, die het midden van het fornuis aangeeft; denk eraan, de gaten minstens 800 mm van de plaat van een gasfornuis of minstens 750 mm van de plaat van een elektrisch fornuis te boren,

650 min. 790 ②

c) markeer de posities van de boorgaten op de wand - u kunt van tevoren een papieren sjabloon maken, die het boren van de gaten vergemakkelijkt. Dan boort u de gaten met een 8 mm ∅-boor in de wand, (afb. 2a) en monteert u de kap.

φ8 100 240 2a

2 Montage van de telescoop-schacht

De schacht bestaat uit twee U-profielen, met ten opzichte van elkaar in te stellen hoogte.

• Om het bovenste profiel A in te bouwen in schacht B (die vast is verbonden met de schijf C) moeten de beide schachten op de juiste afstand verschoven worden.
• Dan moet de bovenste schacht A met de onderste schacht met twee schroeven bevestigd worden.
  a) Wandhouder van de afzuigkap C tegen de wand leggen (afb.3), symmetrisch langs de lijn. De afstand tussen de boorgaten C en het kookveld moet minstens 790 mm bedragen ( afb. 2).
  b) Markeer de boorgaten op de wand
  c) Markeer op de wand de boorgaten voor de wandhanger

Boor de gaten met een boor van 8 mm ∅. Bevestig de wandhouder met pluggen en schroeven (afb. 3).

Let op: controleer, of de behuizing C waterpas is.

Ventilatie-modus

a) De afzuigkap wordt aangesloten op het afvoergat met een vaste of flexibele buis ∅150, resp. 120 en met overeenkomstige slangklemmen, te verkrijgen in de vakhandel.

In de ventilatie-modus wordt de lucht naar buiten toe door een afzonderlijk kanaal gevoerd.

Daarbij moeten mogelijk bestaande actief-koolfilters verwijderd worden.

Recirculatie-modus

In deze modus keert de gefilterde lucht terug in de ruimte door de openingen van beide kanten van het onderste schouwgedeelte. Daarbij moet een koolfilter gebruikt worden.

3 Aansluiting aan de netstroom en functionele controle

Na de aansluiting aan de netstroom (volgens de eerder bepaalde eisen) moet gecontroleerd worden, of de verlichting van de afzuigkap functioneert en of de motor van het apparaat correct werkt. Na de installatie van de afzuigkap moet het stopcontact goed toegankelijk zijn, om het apparaat te allen tijde van de netstroom te kunnen loskoppelen.

Bediening

1 Gebruikerveiligheid

Alle in de onderhavige gebruiksaanwijzing voorgeschreven veiligheidsmaatregelen moeten beslist nageleefd worden!

Vet- en actief koolfilters moeten volgens de voorschriften van de fabrikant gereinigd of vervangen worden. In geval van intensief gebruik (meer dan 4 uur per dag) reinigt of vervangt u de filters vaker.

Laat de vlam van uw gasfornuis niet open branden. Terwijl u een pan van het vuur haalt, zet u de vlam eerst op zo klein mogelijk.

Controleer altijd, of de vlam niet groter is dan de bodem van de pan. Dit kan ongewenst energieverlies en gevaarlijke concentratie van warmte veroorzaken. Gebruik de afzuigkap niet voor andere doeleinden, dan hier is voorzien.

2 Bediening

Besturingspaneel (afb. 4)

De werkingswijze van de afzuigkap wordt door de unit-schuifknop (afb. 4) bestuurd:

„I“ — Inschakelen van de I ste snelheid van de afzuigkap,

„2“ — 2de snelheid van de motor,

„3“ — 3de snelheid van de motor,

„0“ — Afzuigkap Uit,

„L“ — Verlichting Aan/Uit.

De besturing maakt het mogelijk, optimale ventilatorsnelheid in overeenstemming met de behoefte bij minimaal geluid te kiezen.

Bediening

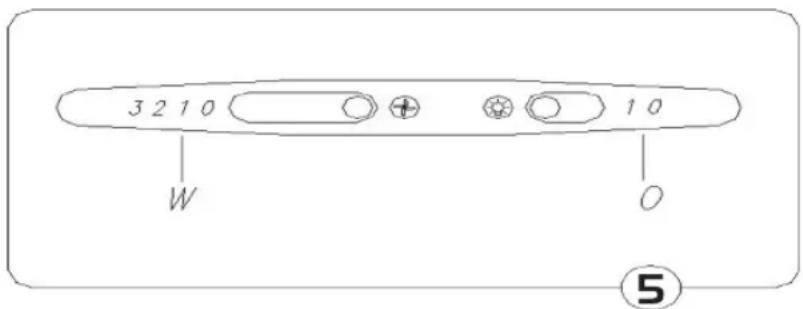

De werking van de afzuigkap wordt bestuurd door 2 schakelaars (afb.5).

• Schakelaar „O“ voor de verlichting: door schuiven naar rechts wordt de verlichting ingeschakeld, naar links wordt de verlichting uitgeschakeld.
• Schakelaar „W“ is bestemd om de motor in te schakelen en voor de keuze van één van de drie snelheidsniveaus.

Onderhoud

Alle in de onderhavige gebruiksaanwijzing voorgeschreven veiligheidsmaatregelen moeten beslist nageleefd worden! Vet- en actief koolfilters moeten volgens de voorschriften van de fabrikant gereinigd of vervangen worden. In geval van intensief gebruik (meer dan 4 uur per dag) reinigt of vervangt u de filters vaker.

1 Metalen vetfilter

Het vetfilter is geïnstalleerd in het onderste gedeelte van de afzuigkap.

I. Schoonmaken

Bij normaal gebruik moeten de vetfilters om de één tot twee maanden worden gereinigd in de vaatwasmachine of in een bad van mild schoonmaakmiddel of vloeibare zeep.

2. Vervangen

Bij de demontage van de filters moet u na vrijlating van springslot het onderste veiligheidsrooster verwijderen.

2 Actief koolfilter (KF 17135 voor 17060 en 17117, KF 17136 voor 17090)

I. Functie

De actief koolfilter wordt alleen dan gebruikt, als de afzuigkap niet is aangesloten aan de ventilatieleiding (dus in recirculatie-modus).

De actief koolfilter beschikt tot aan zijn verzadiging over het vermogen tot absorberen van geuren. Bovendien kan het filter niet uitgewassen en tevens niet geregenereerd worden en moet minstens om de 2 maanden vervangen worden, in geval van zeer intensief gebruik ook vaker.

2. Vervangen

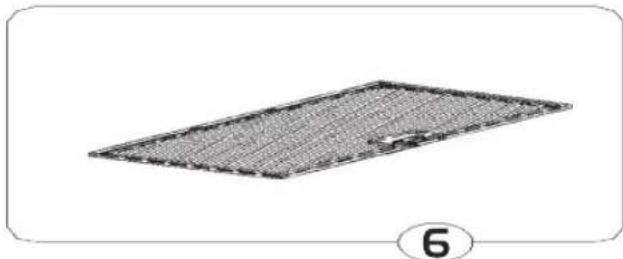

a) Metalen vetfilter verwijderen (afb. 6)
b) Actief koolfilter vervangen (afb. 7)
c) Metalen vetfilter met actief koolfilter inbouwen

Bij normaal gebruik moeten de vetfilters om de één tot twee maanden worden gereinigd in de vaatwasmachine of in een bad van mild schoonmaakmiddel of vloeibare zeep.

Vochtige doeken en neutrale schoonmaakmiddelen worden geadviseerd. Zij voldoen voor het gewone schoonmaken.

alleen voor model KH 27017 E (afb. 7a):

a) demonteer eerst het vetfilter A
b) vervolgens het koolstofffilter op het vetfilter met leidingen C

C B A 7a

3. Verlichting

De verlichting bestaat uit I lamp met een vermogen van 40 W.

a) De ring om het halogeenglas met een schroevendraaier of met een ander plat gereedschap optillen en eruit trekken (de ring voorzichtig vasthouden).
b) De lamp vervangen met behulp van eens tuk papier, resp. doek.
c) Dan in omgekeerde volgorde de ring met glas weer monteren.

Let op: bij het vervangen mogen halogeenlampen niet met blote handen aangeraakt worden!

alleen voor model KH 27017 E:

Om een gloeilamp te vervangen, gaat u als volgt te werk.

a) demonteer het vetfilter,
b) draai de defecte gloeilamp uit de houder,
c) draai er een nieuwe gloeilamp in met dezelfde specificaties,
d) installeer het vetfilter weer.

Reiniging en onderhoud

1. Voordat u met het schoonmaken begint, schakelt u het apparaat uit en haalt u de stekker uit het stopcontact. Was het apparaat zojuist nog in werking, wacht u totdat het is afgekoeld.
2. Wij adviseren u, tijdens het schoonmaken handschoenen te dragen, omdat u zich zou kunnen verwonden aan mogelijk aanwezige scherpe kanten van de afzuigkap.
3. Het metalen vetfilter moet één keer per maand schoongemaakt worden. Daarvoor gebruikt u of een speciale filterreiniger, heet zeepsop of u reinigt het in de vaatwasmachine op 60°C. Als het filter een paar keer in de vaatwasmachine werd gereinigd, kan het metaal gaan verkleuren. Dit is heel normaal, daarom hoeft u het filter niet te vervangen.
4. Reinig het oppervlak van de behuizing indien noodzakelijk met een mild schoonmaakmiddel en met een zachte doek, om krassen te voorkomen. Sponzen, directe waterstraal, oplosmiddelen, alcohol, bijtende middelen evenals harde, ruwe doeken moeten vermeden worden!
5. Vermijd in ieder geval het contact van vochtigheid met de elektrische componenten van het apparaat.
6. Het gebruik van inox-reinigers en onderhoudsproducten voor inox-oppervlakken zal zorgen voor een lange levensduur van uw apparaat.

Aanwijzingen over de milieubescherming

Dit product mag aan het einde van zijn levensduur niet worden afgevoerd via het gewone huishoudelijke afval, maar moet afgegeven worden bij een inzamelpunt voor het recyclen van elektrische en elektronische apparaten. Het symbool op het product, op de gebruiksaanwijzing of op de verpakking maakt hierop attent.

De materialen zijn conform hun markering herbruikbaar. Met het hergebruik, de materiële regeneratie of andere vormen van regeneratie van oude apparaten levert u een belangrijke bijdrage aan het behoud van ons milieu.

Informeer a.u.b. bij de gemeenteadministratie naar de bevoegde afvalverwerkingsdienst.

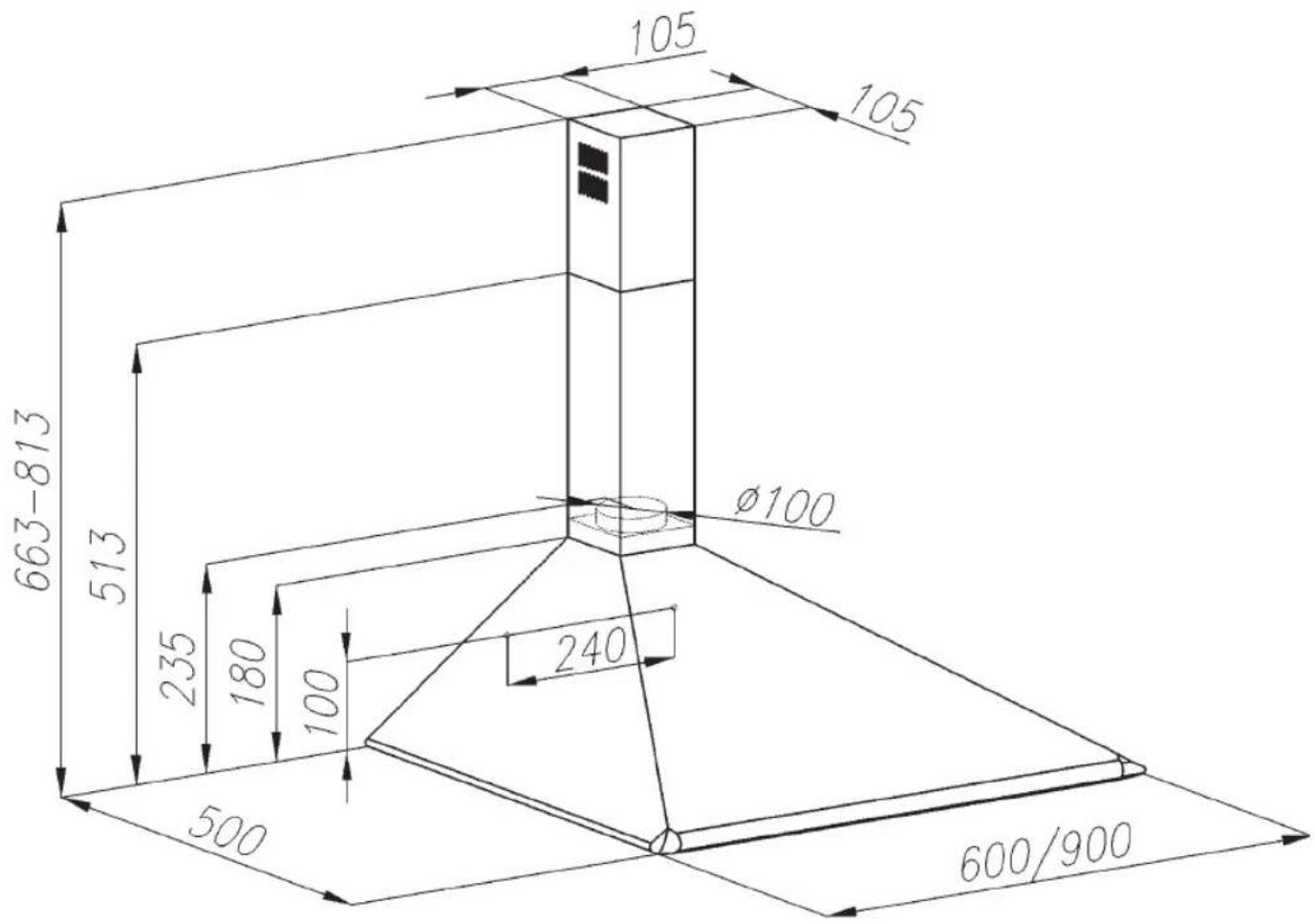

Afmetingen KH 17090 E, KH 17060 E, KH 17117 E

850 - 1120 690 275 245 180 200 180 Ø150 220 500 600/900

Afmetingen KH 27017 E

105 105 663-813 513 235 180 100 240 Ø100 500 600/900

© 2010 Copyright Amica International GmbH

Deze gebruiksaanwijzing is auteursrechtelijk beschermd. Behoudens alle rechten.

Noch de gehele gebruiksaanwijzing, noch delen daaruit mogen zonder onze hieraan voorafgaande

schriftelijk toestemming gereproduceerd worden.

Amica International GmbH

59387 Ascheberg

Duitsland

Behoudens vergissingen of veranderingen van de technische eigenschappen.
