UH 17010-2 E - Kuhinjska napa AMICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	AMICA
Model	UH 17010-2 E
Način namestitve	Stenska, teleskopska, predalna ali otok (odvisno od modela)
Priporočena višina namestitve	Nad električno kuhalno ploščo (preverite podatkovni list izdelka)
Načini delovanja	Odvod ali recirkulacija
Maščobni filter	Aluminij, primeren za pomivalni stroj (vsaj enkrat na mesec)
Filter z aktivnim ogljem	Zamenjava vsaka 2 meseca (samo v načinu recirkulacije)
Hitrosti ventilatorja	3 hitrosti (1, 2, 3)
Osvetlitev	Neodvisna
Električno napajanje	Preverite napetost na tipski ploščici
Premer odvodne cevi	120 mm ali 150 mm
Največja dolžina cevi	4 do 5 metrov
Varnost	Ne uporabljajte brez maščobnega filtra; ne cvrite pod napo; ne uporabljajte kot podporno površino
Vzdrževanje	Čiščenje zunanjosti in notranjosti vsaj enkrat na mesec; ne uporabljajte topil ali abrazivov
Garancija	V skladu z garancijskim listom
Skladnost	Evropske direktive (LVD, EMC, ErP, RoHS)

Pogosto zastavljena vprašanja - UH 17010-2 E AMICA

Kako namestiti napo?

Sledite korakom, prikazanim v navodilih (slike 3...). Prepričajte se, da stena ali strop prenese težo nape in da napajalni kabel ni stisnjen. Montažo mora opraviti usposobljen monter.

Kakšna je priporočena višina namestitve nad električno kuhalno ploščo?

Višina je navedena v podatkovnem listu izdelka (tehnične specifikacije). Za plinsko kuhalno ploščo upoštevajte razdaljo, navedeno v navodilih vašega štedilnika.

Kako očistiti aluminijasti maščobni filter?

Očistite ga vsaj enkrat na mesec v pomivalnem stroju ali ročno z blagim detergentom. Po nekaj pranjih se lahko barva spremeni, to ne vpliva na delovanje.

Kdaj je treba zamenjati filter z aktivnim ogljem?

Vsaka 2 meseca ali pogosteje, če se napa intenzivno uporablja. Filter z aktivnim ogljem se ne pere in ga je treba zamenjati.

Kako uporabljati napo v načinu recirkulacije?

Namestite filter z aktivnim ogljem na napo. Prečiščen zrak se vrne v prostor skozi stranske reže. Priporočljivo je namestiti element za usmerjanje zraka (pri nekaterih modelih).

Kaj storiti, če je napajalni kabel poškodovan?

Zamenjati ga mora proizvajalec, njegov servis ali oseba s podobno kvalifikacijo, da se prepreči nevarnost.

Zakaj moja napa povzroča hrup?

Preverite, ali so filtri čisti in pravilno nameščeni. Nenormalen hrup lahko pomeni tujek ali težavo z motorjem. Če hrup ne preneha, kontaktirajte servis.

Kako zamenjati žarnico na napi?

Najprej izključite napo. Preverite v navodilih vrsto žarnice in postopek zamenjave. Običajno je dovolj, da staro žarnico spnete ali odvijete.

Ali lahko napo uporabljate s plinsko kuhalno ploščo?

Da, vendar upoštevajte priporočeno višino namestitve za plinske kuhalne plošče. Nikoli ne puščajte odprtega plamena pod napo in prilagodite plamen, da ne presega posod.

Kaj storiti v primeru okvare ali nepravilnega delovanja?

Najprej preverite navodila za osnovne rešitve. Če težava ne izgine, kontaktirajte servis. Ne poskušajte sami popravljati, če niste usposobljeni.

NAVODILA ZA UPORABO UH 17010-2 E AMICA

Napomene vezane uz uporabu uredaja.

Informacao o zastiti okolisa.

Zabrana obavljanja odreedenih aktivnosti od strane korisnika.

SADRžAJ

VAZNE SIGURNOSNE INFORMACije 63

INSTALACIJA UREDAJA 67

UPORABA I ODRZAVANJE 67

ZASTITA OKOLIŠA 69

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 69

Preporucena je uporaba vlažne krpe i neutralnih sredstava za pranje.

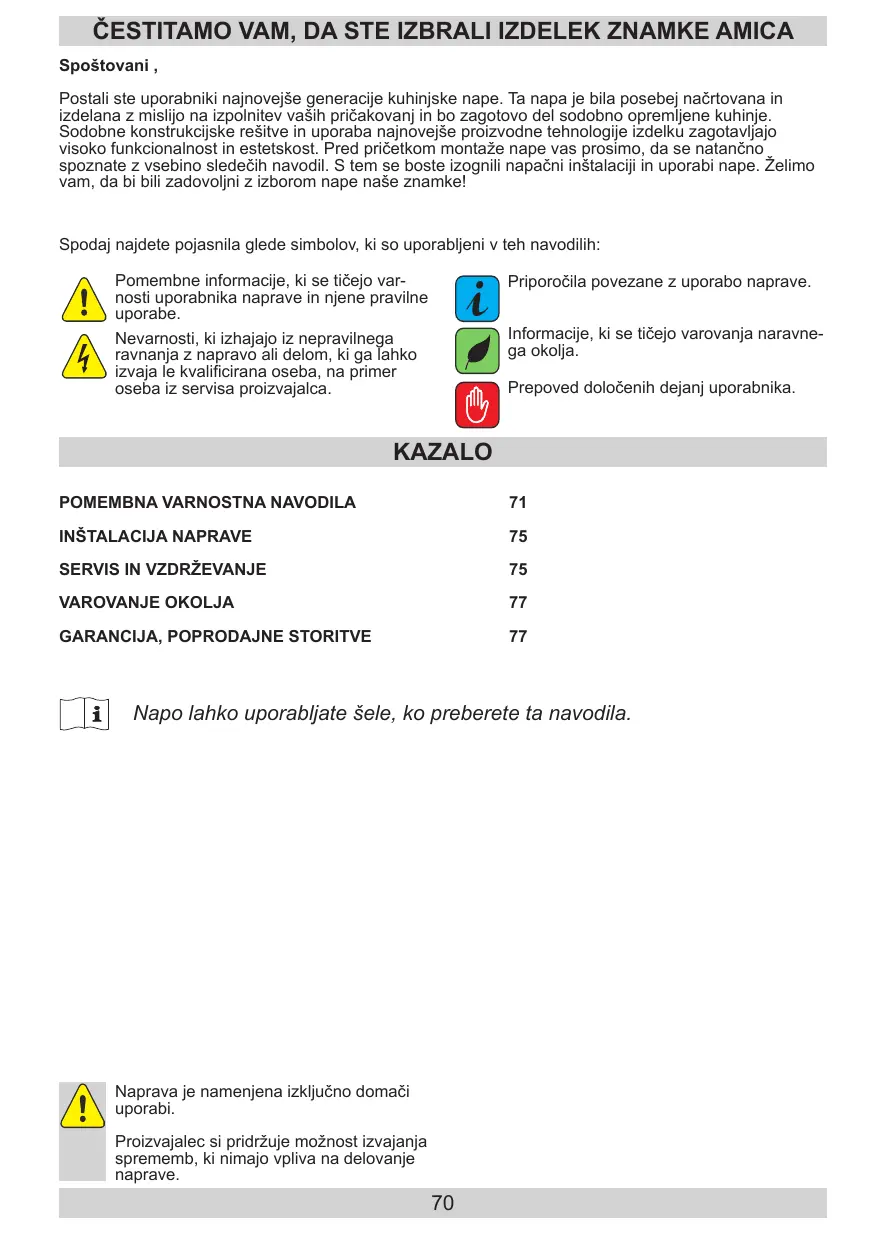

Postali ste uporabniki majnovejse generacione kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcije rešitve in uporaba majnovejse proizvodne technologije izdelku zagotavljao visoko funkionalnost in estetskost. Pred pričekom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napacni instalaciji in uporabi nape. Želimo vam, da bi bili zadovolji n zaiborom nape našemke!

Spodaj najdete pojasnila glede simbolov, ki so uporabljeni v teh navodilih:

Pomembne informacije, ki se ticejo var-nosti uporabnika naprave in njene prvilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnegara ravnanja z napravo all delom, ki ga lahko izvaja le kvalificirana oseba, na primer oseba iz servisa proizvajalca.

Priporocila povezane z uporabo naprave.

Informacije, ki se tičejo varovanja naravnega okolja.

Prepoved dolocenih dejan uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA 71

INSTALACIJANAPRAVE 75

SERVIS IN VZDRZEVANJE 75

VAROVANJE OKOLJA 77

GARANCIJA,POPRODAJNE STORITVE 77

Napo lahko uporabljate šele, ko preberete ta navodila.

Naprava je namenjena izkliquncno domaciu uporabi.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Proizvajalec ne nosin nobene odgovornosti za eventualno skodo ali pozare, ki bi jih lahko izdelek povzrocil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.

Kuhnjska napa služi odzračevanju kuhnjskih dimov. Ni primerna za uporabo v druge namene.

Napa, ki je namejena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva instalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev 120 ali 150mm) ne sme biti daljša od 4-5 m. Odvodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne razligice.

Obtočna napa zahteva instalacijo filtra na osnovi aktivnega oglja. V tem primuru ni potrebna instalacija odvodne zračne cevi, pri poroča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Odvisno od razlicice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali elektricnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali elektricnim štedilnikom (otočne nape); na vertikalni steni v pohišteni vgradnji nad plinskim ali elektricnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.

Višina montaže izdelka nad elektronsko plošco je podana v podatkovni kartici izdelka (tehnčni specifikaciji izdelka). Če je pri navodilih za instalacijo plinskih izdelkov podana večja razdalja, je to treba upostevati (Slika 1a/b/c).

Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz stedilnika pa je potrebno ogenj zmanjsati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroci neželeno izgubo energije in nevarno koncentracijo toplote.

Jedi 'kuhane na maschobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maschoba hitro vname.

Pred vsakrsnim cischenjem, zamenjavo filtra ali pred zaetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je potrebno Čistiti vsaj enkrat mesećno, saj se lahko filter, Če je prežet z maščobovitro vname.

Ce se v prostoru poleg nape uporabljia druge naprave brez elektricnega napajanja (npr. peci na tekoça goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istocasnom delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mesti instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

Napa ljudem v kuhinji ne sme sluziti kot povrsina za oporo.

Potrebno je Čistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESEC-NO, z upoštevanjem nasvetov, ki se tičejo vždrževanja, podanih v spodnjih navodilih). Neupoštevanje pravil, ki setičejo nape oz. menjavé filtrrov lahko povzroci možnost požara.

Ce je elektricna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

Potrebno je zagotoviti moznost izklopanaprave od elektricne napeljave, bodisi zodklopom vtikaça ali izklopom dvopolnegastikala.

• Naprava ni namejena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razen če se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovovarnost.

Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.
Preveriti je potrebno, ce napetost podana na znakovni tablici odgovarja parametrom napajalnegamesta.
Pred montaço je elektrčni prevodnik potrebno razviti in porav-nati.
Pozor! Embalažnematerialie (polietilenskevrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven doseqa otrok.
POZOR: vedno preden napo povežemo je potrebno preveriti, ce je bil napajalni kabel pravilno namescen in NI bil v teku montaze prescipnjen ali prepognjen. Ne povezujte naprave z elektricno napeljavod pred koncem montaze.
Uporaba nape brez montaže aluminija-stih maščobnih filtrov je prepovedana.
- Pod napo je strogo prepovedana priprava Jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehnicih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.
POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladus temi navodili, lahko povzrocijo nevarnost zdravju aliŽiviljenju.

Montaža

Montaza naprave je korak po koraku prikazana na slikah št. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavì aktivnegā oqlia.

Napa se povezaña z odvodno cejo, ki zar odvaja ven s pomoćjo trdne ali elastíché cevi premera 150 ali 120~mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z instalacijskimi materiali.

Povezavo mora narediti kvalificiran instalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponovno vme v prostor prek obojestransikh odprtin na zgorniji cevi za odvajanje zraka.

Pri tej nastavitvi se mora namestiti filter na podstavi aktivnega oglia oz. se priporoča montaža usmerjevalnika odvajanja zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalinih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili nacin delovanja iz odzracevalnega na obtochnega. Ociscen zrak se v prostor vrne prerok odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujejo v obtocnem nacinu zahevajo montazo otochnce cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normal-nih pogojih oz. pri majhni količini dima, najišja hitrost pa njai se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtu ali prazenju.

SERVIS IN VZDRŽEVANJE

Upravljanje nape je mogoče prek kontrolnega panela (Sika 4)

• Polja 1, 2, 3 - služijo regulaciji hitrosti ventilatorj v seriji od 1 do 3,
• Polje za osvetlitve "L" - služi za vkljucitev in izključitev fuci pri napi, neodvisno od delovanja motorja.

Vzdrzevanje

Redno vzdřěvanje in Čišćenje naprave zagotavlja dobro delovanje nape brez okvar in podaljiša njenoživjenjsko dobo. Potrebno je biti posebej pozoren, da se masćobni filter in filter z aktivnim ogljem cisti in menja v skladu s priporočili proizvajalca.

Kovinski maščobni filter

Cischenje

Aluminijasti mascbonbi filter mora biti pri normalnem delovanju nape ocijsen v pomivalnem stroju s po-mocjo nezega detergenta al tekocega mila.

Menjato

Demontaža aluminijastega maščobnega filtr je pri-kazana na sliki 5.

Pri nikaterih modelih je namešen akrilni filter. Potrebna ga je menjati vsaj enkrat na dva mesea ali pogostëje v priméru izjemno intenszivne uporabe.

Filter z aktivnim ogljem (namescen le v primeru obtočne nape)

Delovanje - Filter z aktivnim ogljem se namesca izkljucno takrat, kadar naja ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva measca ali pogosteje vprimeru izjemno intenszive uporabe.

Menjava

Demontaza mašćobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luči je prikrazana na sliki 7. Namestiti je potrebno Žarnice / halagenske Žarnice / diodne module takšnih parametrov, kakršni so pri tistih,ki so bili v naprivo namešceni tovarnisko. Ce slika ne obstaja v navodilih za uporabo,so zamenjava modula osvetlitve lahko izvede le pri pooblaschem servisu.

Cischenje

Obicajno ciscenje nape:

Ne uporabljaite mokrih krp ali gobic, niti vode.
- Ne uporabljate topil ali alkohola, saj lahko ti povzrocijo, da polakirana povrsina postane matirana.
Predvsem za cichsenje povrsine izdelane iz nerjavecega jekla ne uporabljafte korozivnih snovi.
Ne uporabljaje trde, grobe krpe

Priporoča se uporaba vlăžne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Spremembarve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklaza embalaze

Naprava je bila za Čas
transporta zašćitena pred
poskodovanjem.
Prosimo, da po ržpakir
nju naprave odstranite elemente
embalaje na nacin,
ki ne ogroza okolja. Vsi
materiali, uporabljeni za

embalazo, so okolju prijazni, v celoti jih je mozno reciklirati:

Zunanja embalaza iz kartona/ folije
- Oblika iz polistirenske (PS) pené brez CFC
- Folija in vremečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomovec uporabljali, moramo preden ga zavržemo iz uporabljenega materiala odrezati elektrichi kabel. Ta naprava je oznacena skladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o odpadni elektrichi in elektronski opremi s precrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje opadne elektricne in elektronske opreme. Ti zbiralci opadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni system, ki omogoca sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno elektricno in elektronsko opremo pomaga prepreciti zdravju ljudi in stanju naravega okolja skodljive posledice, izhajaoce iz prisnotosti v neji nevarnih sestavin in iz neustrezna ga skladischenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno skodo zaradi nepravilnega ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navenenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktive o elektromagnetni združljivosti 2014/30/UE
• direkt o okoljsko primerni zasnovi 2009/125/ES
• direkt o RoHS 2011/65/ES

in zato je bil izdelek označen z C€ oz. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
