BRUKSANVISNING UH 17010-2 E AMICA

TACK FÖR ATT DU HAR KÖPT EN PRODUKT BÄSTA KUND! Nu är du ägare till en köksfläkt med utsugsfunktion. Köksfläkten har designats och tillverkats speciellt för att tillfredsställa dina förväntningar och är en snygg inredningsdetalj i varje modernt kök. Våra moderna konstruktionslösningar och den senaste tekniken som har använts vid tillverkningen, garanterar fläktens höga effektivitet och tilltalande utseende. Läs dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag när du installerar och använder fläkten.

Vi hoppas att du får stor glädje av ditt val av köksfläkt. Symbolerna i användarmanualen har följande betydelser: Viktig information om hur produkten används korrekt och om din säkerhet.

Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman. Användartips Information om miljöskydd. Symbolen står vid åtgärder som inte får utföras av användaren.

Läs användarmanualen noga innan du börjar använda köksfläkten! Produkten är endast avsedd för hushållsbruk. Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.

l Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual. l Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål. l Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaskanaler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugskanal krävs även för köksfläktar i teleskoputförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar. Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstenstyp).

l Köksfläkten har egen belysning och utsugsfläkt med flera hastigheter. l Beroende på köksfläktens utförande, är kåporna konstruerade för fast montering på en lodrät vägg över en gaseller elspis (skorstensoch universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köksskåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga. Detaljerad information installationsavståndet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avstånd måste detta tas med i beräkningen (fig. 1a/b/c). SÄKERHETSANVISNINGAR l Lämna inte en öppen gaslåga under kåpan. När du tar av kastrullerna från lågan ska du ställa in lågan på det minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration. l Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt. l Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation. l Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt). l Une ventilation convenable de la pièce doit être prévue (amenée de l’air), lorsque la hotte de cuisine est utilisée simultanément avec des appareils alimentés par une source d’énergie différente de l’énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d’utilisation simultanée de la hotte et de foyers dépendant de l’air ambiant se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l’endroit d’installation de tels appareils (cette consigne n’est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage). l La hotte ne doit pas servir d’un plan d’appui pour les personnes se trouvant dans la cuisine.

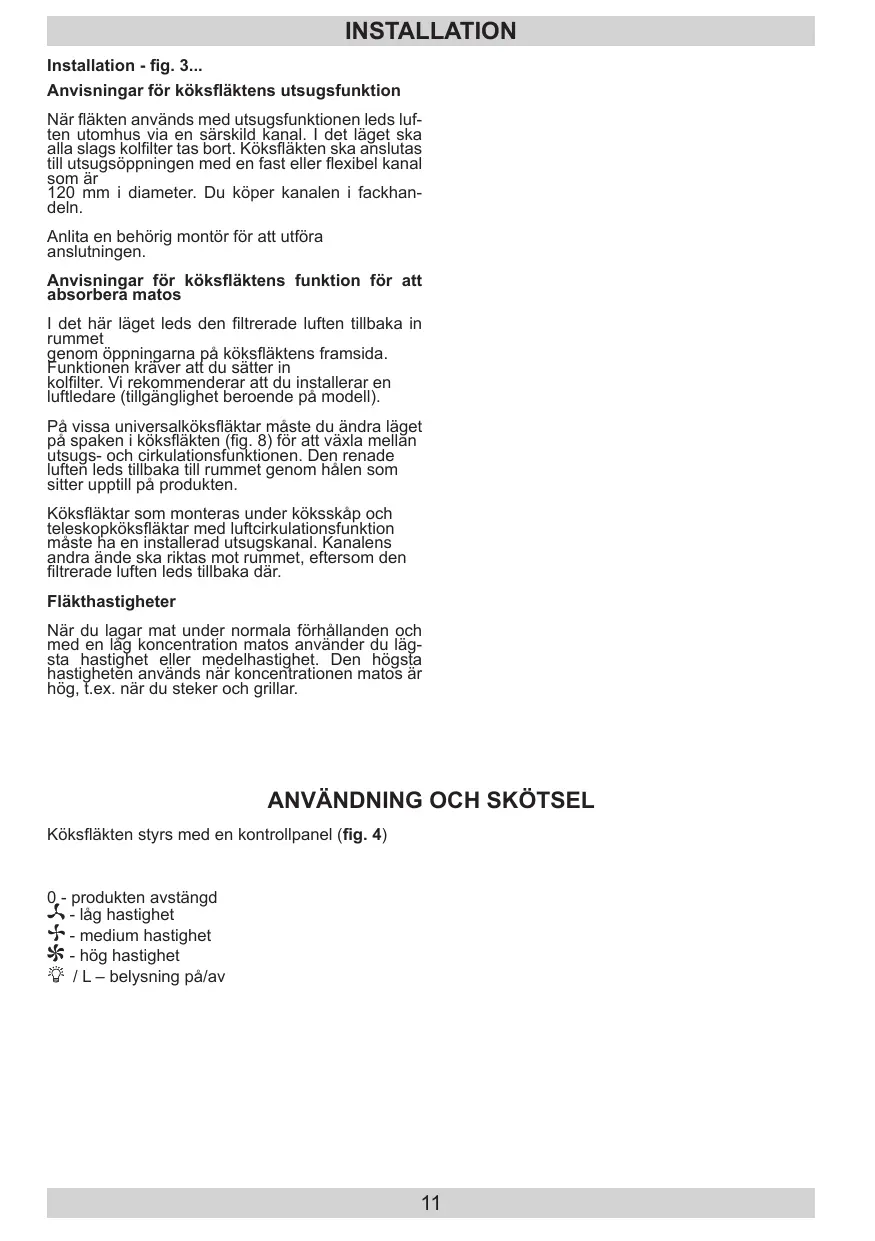

ATTENTION! serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables présente des risques pour la santé et la vie humaine. INSTALLATION Installation - fig. 3... Anvisningar för köksfläktens utsugsfunktion När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort. Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är 120 mm i diameter. Du köper kanalen i fackhandeln. Anlita en behörig montör för att utföra anslutningen. Anvisningar för köksfläktens funktion för att absorbera matos I det här läget leds den filtrerade luften tillbaka in rummet genom öppningarna på köksfläktens framsida. Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell). På vissa universalköksfläktar måste du ändra läget på spaken i köksfläkten (fig. 8) för att växla mellan utsugs- och cirkulationsfunktionen. Den renade luften leds tillbaka till rummet genom hålen som sitter upptill på produkten. Köksfläktar som monteras under köksskåp och teleskopköksfläktar med luftcirkulationsfunktion måste ha en installerad utsugskanal. Kanalens andra ände ska riktas mot rummet, eftersom den filtrerade luften leds tillbaka där. Fläkthastigheter När du lagar mat under normala förhållanden och med en låg koncentration matos använder du lägsta hastighet eller medelhastighet. Den högsta hastigheten används när koncentrationen matos är hög, t.ex. när du steker och grillar.

ANVÄNDNING OCH SKÖTSEL

Köksfläkten styrs med en kontrollpanel (fig. 4)

0 - produkten avstängd

- låg hastighet - medium hastighet - hög hastighet / L – belysning på/av

Skötsel Belysning Om du regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna. Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av samma typ som har installerats på fabriken. Aluminiumfettfilter Vanlig rengöring av köksfläkten: Rengöring:

Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handdiska det med ett milt diskmedel, en gång i månaden.

Figur 5 visar hur du tar av aluminiumfettfiltret. Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel. I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket. Rengöring:

Använd inte en genomdränkt duk, svamp eller vattenstråle. Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken. Använd inte frätande medel, i synnerhet inte på rostfritt stål. Använd inte en grov eller repande duk. Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret. Kolfilter (endast cirkulationsutförande) Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket. Byte: Figur 6 visar hur du tar av kolfiltret.

MILJÖSKYDD Återvinna förpackningen Våra förpackningar är gjorda av miljövänliga material som kan återvinnas. l Ytterförpackningen är gjord av kartong/folie. l Klorfluorkarbon-fritt polystyrenskum (PS). l Folie och påsar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV

PRODUKTEN När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi rekommenderar också att du låser produkten eller gör att de inte fungerar, så att produkten inte utgör fara för barn medan den förvaras inför skrotningen. Produkten är märkt med en överkorsad soptunna i enlighet med det europeiska direktivet 2002/96/EG. Märkningen anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt. Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter. Försäkran om överensstämmelse Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

Lågspänningsdirektivet 2014/35/EG EMC-direktivet 2014/30/EG ErP-direktivet 2009/125/EG RoHS-direktivet 2011/65/EG och har därmed märkts med symbolen samt erhållit en försäkran om överensstämmelse som finns tillgänglig för marknadsreglerande organ.
