Type de produit	Hotte aspirante
Marque	AIRLUX
Modèle	AHP970IX
Dimensions (L x P x H)	90 cm x 50 cm x 60 cm (estimation)
Poids	15 kg (estimation)
Alimentation électrique	220-240 V, 50/60 Hz
Puissance du moteur	200 W (estimation)
Nombre de vitesses	4 vitesses
Éclairage	LED ou halogène (non spécifié)
Minuteur	Oui, arrêt automatique après 7 minutes
Filtres anti-graisse	Métalliques, lavables au lave-vaisselle
Filtre à charbon actif	Rechargeable, durée de vie 4 mois max
Modes d'utilisation	Évacuation extérieure ou recyclage
Hauteur d'installation mini	650 mm (électrique) / 750 mm (gaz ou mixte)
Nettoyage	Filtres métalliques : nettoyage tous les 2 mois ; charbon : remplacement tous les 4 mois
Classe d'isolation	Classe II (double isolation)
Sécurité	Arrêt automatique en cas de surchauffe (estimation)
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - AHP970IX AIRLUX

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres métalliques doivent être nettoyés au moins tous les deux mois. Retirez-les de la hotte, lavez-les avec de l'eau chaude et un détergent liquide neutre, rincez abondamment et séchez. Ils peuvent également être lavés au lave-vaisselle.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au maximum tous les 4 mois. Il n'est ni lavable ni régénérable. La saturation dépend de l'utilisation : si vous cuisinez souvent des aliments gras, remplacez-le plus fréquemment.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, installez le filtre à charbon actif sur l'unité d'aspiration à l'intérieur de la hotte (dévisser la vis, fixer le filtre sur les ailes latérales). L'air purifié sera libéré par les trous de montage supérieurs. Assurez-vous que la hotte n'est pas raccordée à un conduit d'évacuation extérieur.

Quelle est la hauteur minimale d'installation au-dessus de la cuisinière ?

La hotte doit être installée à au moins 650 mm au-dessus d'une cuisinière électrique, et à au moins 750 mm au-dessus d'une cuisinière à gaz ou mixte. Consultez les normes locales pour plus de précisions.

Comment utiliser le minuteur de la hotte ?

Sur certains modèles, appuyez sur la touche minuteur pour activer l'arrêt automatique après 7 minutes. Si la hotte est réglée sur la 4e vitesse, le minuteur se déclenche automatiquement et la vitesse passe en 3e après 7 minutes.

Que faire si la hotte fait du bruit ?

Vérifiez que les filtres sont correctement installés et propres. Un filtre obstrué ou un mauvais montage peut causer des bruits anormaux. Assurez-vous également que le conduit d'évacuation n'est pas bloqué.

Puis-je utiliser la hotte sans filtre ?

Non, la hotte ne doit jamais être utilisée sans que les filtres ne soient montés correctement. L'absence de filtres expose les composants internes aux graisses et augmente le risque d'incendie.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon imbibé d'alcool dénaturé ou de détergent liquide neutre non abrasif. Évitez les produits abrasifs ou à base de solvants qui pourraient endommager la surface.

Que faire si l'éclairage ne fonctionne pas ?

Vérifiez d'abord que l'ampoule est bien vissée. Si elle est grillée, remplacez-la par une ampoule de même type et puissance (voir notice). Si le problème persiste, contactez un professionnel.

La hotte est-elle adaptée à une installation au-dessus d'une cuisinière à induction ?

Oui, la hotte convient à tous types de cuisinières (électriques, à gaz, mixtes, induction). Respectez la hauteur d'installation minimale indiquée dans la notice.

MODE D'EMPLOI AHP970IX AIRLUX

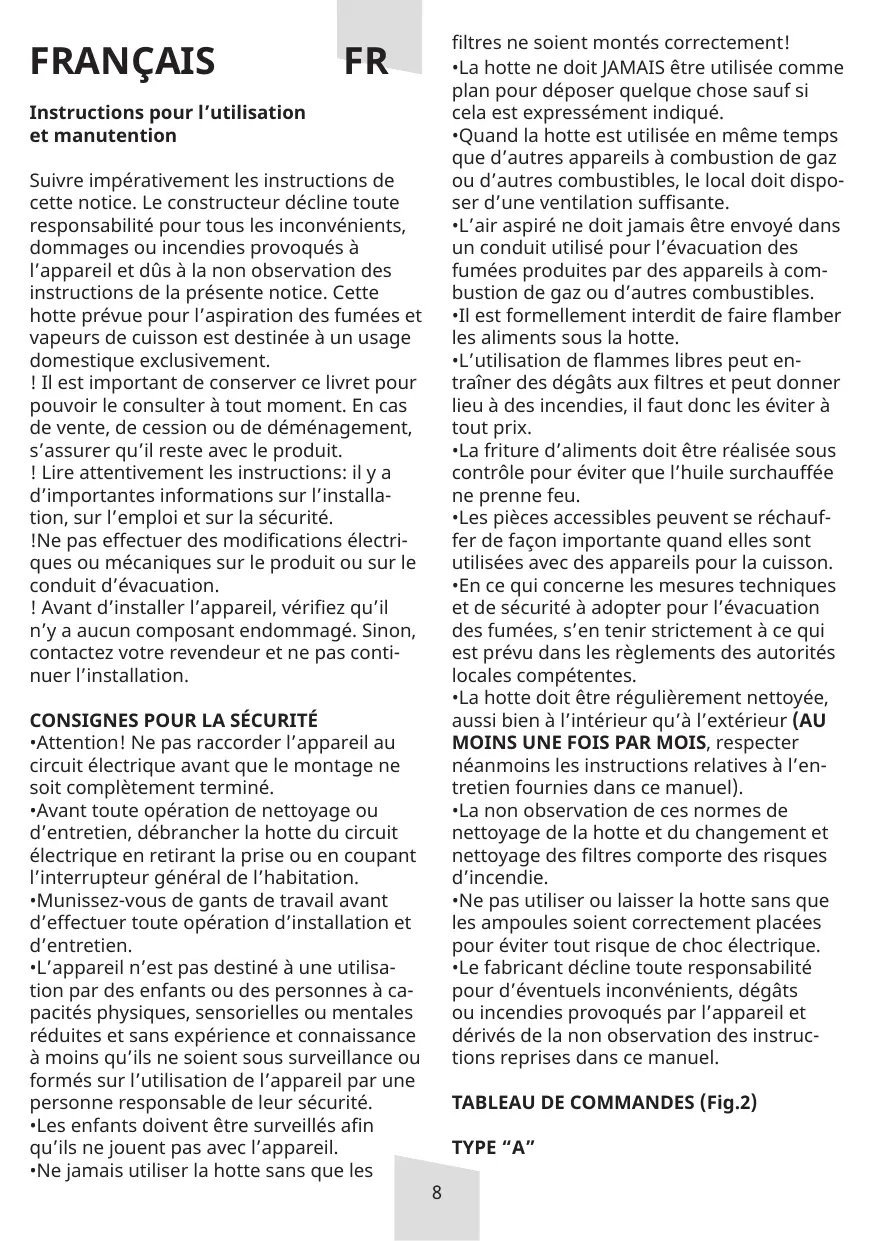

Instructions pour l'utilisation et la manutention

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

! Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.

! Lire attentivement les instructions : il y a d'importantes informations sur l'installation, l'emploi et la sécurité.

! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur le conduit d'évacuation.

! Avant d'installer l'appareil, vérifie qu'il n'y a aucune composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

Consignes pour la sécurité

• Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. - Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien. - L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous surveillance ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que les

Les filtres ne soient montés correctement!

-La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. - Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante. -L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles. - Il est formellement interdit de faire flamber les aliments sous la hotte. -L'utilisation de flammes libres peut entraîner des dommages aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. -La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. - Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson. - En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. -La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel). -La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie. - Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrocution. - Le fabricant décline toute responsabilité pour d'éventuels inconvénients, dommages ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.

Tableau de commandes (fig.2)

TYPE "A"

Témoin lumineux Extinction de l'aspiration ① Première vitesse d'aspiration (minimale) ⑪ Seconde vitesse d'aspiration (moyenne) Troisième vitesse d'aspiration (maximale) - Éclairage ON/OFF

Type "B

A Première vitesse d'aspiration. B Seconde vitesse d'aspiration. C Troisième vitesse d'aspiration. D Quatrième vitesse d'aspiration (maximale). E Éclairage ON/OFF.

Type "C

Eclairage

OFF En pressant on met en marche la hotte à la 1e vitesse ; en pressant encore la hotte s'éteint.

Ecran

En pressant on met en marche la hotte à la 1ère vitesse ; en pressant encore elle augmente jusqu'à la 4e vitesse.

Minuteur - en pressant on active le minuteur qui éteindra le d'aspiration après 7 minutes. Quand le d'aspiration est réglée sur 4, le timet en marche automatiquement, le d'aspiration sera automatiquement sur 3 après 7 minutes.

Instructions pour l'installation

L'appareil peut être utilisé en deux modes:

• ÉVACUATION EXTERIEURE: l'air aspiré est purifié à travers les filtres anti-graisse métalliques et acheminé vers l'extérieur à travers un tuyau.

(Fig. 3A; 3B)

• RECYCLAGE (lave-vaisselle) : l'air aspiré est purifié à travers les filtres anti-graisse, puis filtré à charbon actif. L'air purifié est ensuite réintroduit dans la pièce. (Fig. 3C)

À cause de la complexité de l'appareil, on conseille de le faire installer par du personnel spécialisé, dans le respect de toutes les normes en vigueur et en particulier celles qui concernent l'évacuation de l'air et la connexion électrique.

Le fabricant décline toute responsabilité pour les dommages dus à une installation erronée ou non conforme aux règles de l'art.

Connexion électrique

L'appareil est construit en classe II, pour cela, aucun câble ne doit être connecté avec la prise terre.

La connexion avec le réseau électrique doit être exécutée comme suit:

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée de sorte que la fiche soit accessible.

En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnelle à la charge et correspondant aux normes en vigueur.

Conseils pour l'installation

L'appareil doit être installé à une hauteur minimale de 650 mm des réchauds électriques, ou 750 mm des réchauds à gaz ou mixtes. (Fig. 1)

S'il doit être utilisé cheminée composée de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier cheminée de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l'électricité.

Fixation de la HOTTE sur le MUR

Percer les trous A-B-C en respectant les cotes indiquées (fig. 1). Pour les différents montages, utiliser les vis et chevilles à ex

pancement correspondant au type du mur (ex : béton armé, plâtre, etc.)

Dans le cas où les vis et chevilles sont fournies d'origine avec le produit, vérifier qu'elles correspondent bien au type de mur sur lequel doit être montée la hotte.

Bloquer les supports Z sur le mur grâce aux trous C (fig. 1). Accrocher la hotte au mur en utilisant les trous A (fig. 1). Pendre la hotte à la paroi en utilisant les trous de sécurité B (fig. 1).

Évacuation exterieure

Raccorder, au moyen d'un tube intermédiaire, la bride Y au trou d'évacuation Fig.5 (sauf pour la version recyclage). Enfilier le raccard supérieur E à l'intérieur du raccord inférieur F; assembler les deux raccords en les insérant verticalément dans la hotte, tirer le raccard supérieur E vers le haut puis le bloquer à l'aide des vis sur les trous G du support Z (fig.7)AAPARAVANT fixé au mur grâce aux trous C (fig.1).

Recyclage

Il maintient des odeurs désagréables de cuisson.

Pour convertir la hotte de la version d'échappement à la version de recyclage, installez le filtre à charbon actif et suivez les instructions pour monter la version de recyclage.

Le filtre doit être appliqué sur l'unité d'aspiration à l'intérieur de la hotte (Fig. 6). Déposez et replacez l'unité d'aspiration, dévissez la vis (fig. 6 / A) et fixez le filtre sur les ailes latérales de l'unité d'aspiration (Fig. 6 / B). L'air est libéré dans la pièce par les trous de montage E.

La saturation du filtre à charbon actif a lieu suite à une utilisation intensive ou prolongée.

Elle dépend en outre du type de cuissons (grasses...) et de l'entretien des filtres métalliques.

Dans tous les cas, remplacez le filtre à charbon actif au minimum tous les 4 mois. Le filtre charbon ne peut être ni nettoyé, ni régénéré.

Filtres antigraisse metalliques (fig. 4 "m")

Les filtres anti-graisse ont pour rôle de retenir les particules grasses en suspension dans l'air. Ils peuvent donc se boucher plus ou moins rapidement selon l'usage de la hotte.

Dans tous les cas, pour prévenir un événementiel risque d'incendie, il est nécessaire de nettoyer au moins tous les deux mois le filtre en suivant les indications suivantes:

• Retirer les filtres de la hotte et les laver avec de l'eau et un détergent liquide neutre, laisser la saleté se décoller.

-Rincer abondamment à l'eau tiède et laisser sécher.

Les filtres peuvent également être lavés dans le lave-vaisselle.

Après plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n'entrave pas leur efficacité et n'ouvre pas droit à réclamation afin d'obtenir un éventuel changement des panneaux.

Filtre au charbon ACTIF (fig. 4 "l")

Le filtre à charbon actif sert à filtrer l'air qui sera rejeté dans la pièce.

Le filtre n'est ni lavable ni régénérable et doit être changé tous les trois mois au maximum.

La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régularité avec laquelle est effectué le nettoyage du filtre anti graisse.

Nettoyage

Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.

Attention!

Dans des circonstances déterminées, les électroménagers peuvent être dangereux.

A. Ne pas contrôler les filtres pendant que la hotte est en fonctionnement. B. Ne pas toucher les lampes après un emploi prolongé de l'appareil. C. Il est interdit de cuire les aliments à la

flamme sous la hotte.

D. Éviter la flamme libre, parce qu'elle est nuisible pour les filtres et dangereuse pour les incendies. E. Contrôler constamment les aliments frits pour éviter que l'huile surchauffée prenne feu. F. Avant d'effectuer n'importe quel entretien, déconnecter la hotte du réseau électrique.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas

jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

LA GARANTIE N'EST PAS VALABLE EN CAS DE DOMMAGES PROVOQUES PAR LE NON RESPECT DES MISES EN GARDE CITEES CIDESSUS.
