Type de produit	Hotte aspirante encastrable
Marque	AIRLUX
Modèle	HE 15 C INOX
Installation	Encastrable dans un meuble haut (fixation par 4 vis)
Hauteur d'installation minimale	650 mm au-dessus des plaques de cuisson
Type de fonctionnement	Évacuation vers l'extérieur ou recyclage (filtre à charbon actif en option)
Alimentation électrique	220-240 V ~ 50 Hz
Classe de protection	Classe II (double isolation, pas de mise à la terre)
Filtre anti-graisse	Lavable (eau et détergent neutre ou lave-vaisselle)
Nettoyage filtre anti-graisse	Tous les 2 mois minimum
Filtre à charbon actif	Non lavable, à remplacer tous les 4 mois maximum
Éclairage	Non spécifié (présence probable d'ampoules)
Moteur	Moteur d'aspiration intégré
Vitesse d'aspiration	Non spécifiée (généralement 2 ou 3 vitesses)
Niveau sonore	Non spécifié (varie selon vitesse)
Consommation	Non spécifiée (faible consommation typique)
Largeur	Environ 60 cm (estimation pour modèle encastrable)
Poids	Environ 8-10 kg (estimation)
Sécurité	Déconnecter l'appareil avant entretien ; ne pas cuire à flamme sous la hotte
Garantie	Garantie légale (non spécifiée)

FOIRE AUX QUESTIONS - HE 15 C INOX AIRLUX

Comment installer la hotte HE 15 C INOX ?

La hotte doit être encastrée dans un meuble haut à une hauteur minimale de 650 mm au-dessus des plaques de cuisson. Utilisez 4 vis adaptées au meuble en perçant les trous correspondants (fig. 1 et 2 de la notice).

Comment nettoyer les filtres anti-graisse ?

Retirez les filtres et lavez-les avec de l'eau tiède et un détergent liquide neutre. Vous pouvez aussi les passer au lave-vaisselle. Rincez abondamment et séchez. À effectuer au moins tous les 2 mois.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois maximum, ou plus souvent selon l'usage de la hotte.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être transformée en version filtrante (recyclage). Pour cela, commandez un filtre à charbon actif et installez-le sur le groupe aspirant (voir fig. 3 de la notice). L'air sera rejeté dans la pièce via un tube de raccordement.

Quel type de câblage électrique est nécessaire ?

L'appareil est de classe II (double isolation) et ne nécessite pas de mise à la terre. Connectez le fil marron à la phase (L), le fil bleu au neutre (N). Utilisez une prise normalisée ou un interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm.

Comment changer une ampoule de la hotte ?

La notice ne précise pas le type d'ampoule. Pour toute opération de maintenance, débranchez d'abord l'appareil. Si l'éclairage est intégré, contactez le service après-vente.

Que faire si la hotte fait du bruit ?

Vérifiez que les filtres sont propres et bien fixés. Assurez-vous que les conduits d'évacuation ne sont pas obstrués. Si le bruit persiste, contactez un professionnel.

Peut-on utiliser la hotte sans filtre à charbon en mode évacuation ?

Oui, en mode évacuation vers l'extérieur, seul le filtre anti-graisse est nécessaire. Le filtre à charbon n'est utilisé qu'en mode recyclage.

Quelle est la hauteur d'installation minimale ?

La hotte doit être installée à au moins 650 mm au-dessus des réchauds ou plaques de cuisson pour des raisons de sécurité.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et les fusibles. Nettoyez les filtres. Si le problème persiste, contactez le service après-vente AIRLUX ou un technicien agréé.

MODE D'EMPLOI HE 15 C INOX AIRLUX

Lire attentivement le contenu du mode d'emploi pulequ'il fournit des indicateions importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultériques consultations:
L'appareil a été réalisée commeotte aspirante (evacuation air à l'estérieur) ou fibrante (recyclage air à l'intérieur).

CONSEILS POUR LA SECURITE

1. Attention, lorsqu dans la même piece vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autres que l'électricité, vous pouze creator un problème "d'inversion de flux". Dans ce cas la hotte aspire 'air nécessaire à leur combustion.

La dépression dans le local ne doit pas dépasser les 4 Pa (4 x 10 -5 bar).

Pour un fonctionnement en toute sécurité, n'oblique pas de prévoir une ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veilleux vous reférer aux dispositions en vigueur dans chaque pays.

2. ATTENTION

Dans des circunstances déterminées les electromagnes peuvent être dangereux.

A) Ne pas contrôle les filtres pendant que la hotte est en fonctionnement
B) Nepas toucher les lampes après un emploi prolongé de l'apparell
C) Il est interdirit de cuire les alliments à la flamme sous la hoult
D) Éviter la flamme libre, parsoque'elle est nulsible pour les fibres et dangereuse pour les Incendes
II) Contralor constamant les alliement frits pour etver que I'hule surchauffene prenne teu
F) Avant d'effecteur n'importe que tout entretien déconnecter la hotte du réseau électrique.

INSTRUCTIONS POUR INSTALLATION

• Connexion Electrique

L'apparil est construit en classe II, pour cela aucune cable ne doit ettre connecte avec la prise terre.
La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne
BLEU = N neutre
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est dotée d'une fiche, la dette doit être installation en sortie que la fiche soit accessible.
En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer, entre l'appareil et le réseau un interrupteur omnipolarie avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

L'appareil doit être installé à une hauteur minimaile de 650 mm des réchauds.
S'll doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de la partie inférieure.
Ne pas refer le tuyau d'échémpement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appellées alimentées par une énergie différente de celle électriche.
MONTAGE DE LA HOTTE DANS LA PARTIE INFERIEURE DU MEuble.

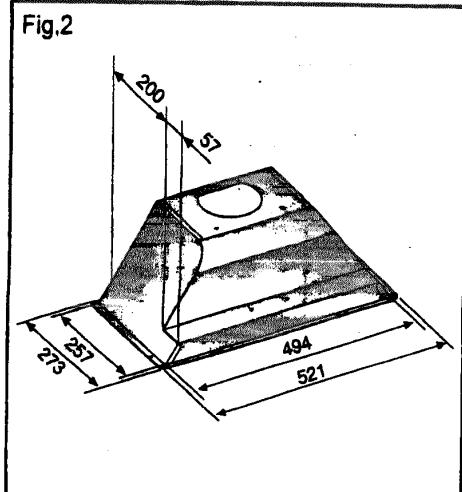

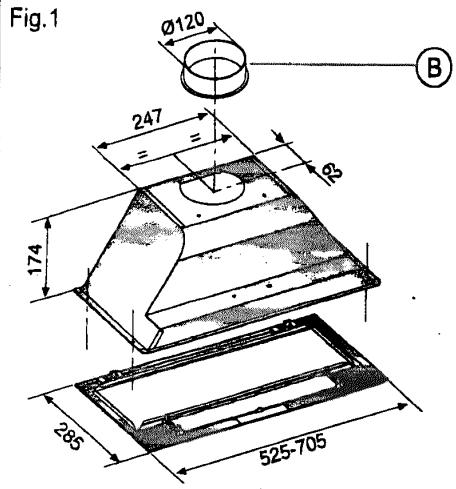

Cette hotte doit être encastrée dans un élément haut ou un autre support. Pour l'fixation de la hotte utilisier 4 vis appropriées au type de meuble, en percent des trois correspondants à la fig. 1 et 2.
TRANSFORMATION DE LA HOTTE ASPIRANTE EN HOTTE FILTRANTE
Four effectore cette transformation (possible même après l'emploi de la dette avec le système aspirant), commandeer à vous fourfournis

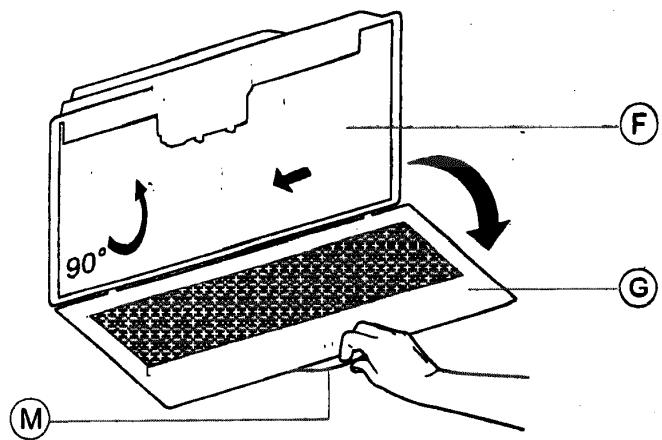

Les filtres, ne pouvant pas être lavés ou recharges, doivent être replacés au maximum tous les 4 mois. La saturation du charbon actif dépendé de l'emploi plus ou moins long de la hotte, selon le type de culinaire et la régulaire du nettoyage du filtre à grassées. Le filtre carbon doit être appliqué au groupe aspirant, qui est à l'intérieur de la hotte en le centrant et en le tournant de 90 degrès jusqu'à déclenchement d'arrêt fig. 3. Pour cette operation, soulever la grille (G) fig. 3. L'air est remis dans le milieu par un tube de connexion, passant à travers l'objet haut et relié à la bague de raccord foume (B) fig. 1.

EMBLOFETENRETIEN

• Nous vous recommendons demettre la hotte en route avant de commencer à culisner.
  Les flûtres doivent être appliquées sur le groupe d'aspiration situé à l'intérieur de la hotte en les centrant et en les faisant tourner de 90 degrès jusqu'àau blocage.
  Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien, et plus particulièrement à l'entretien du filtre anti-graisse et du filtre au charbon actif.
• Les frittes anti graisses ont pourrole de retenir les particules grasses en suspension dans l'air. Ils peuvent donc se boucher plus ou moinsrapidement selon l'usage de la hotte.
  Dans tous les cas, pour prévenir un évientuel risque d'incendie, il est nécessaire de nettoyer au moins tous les deux mois le filtré en suivant les indications suivantes:
• Retirer les filtres de la hotte et les laver avec de l'eau et un détopper liquide neutré, laisser la salute se decoller.
• Bincer abondament à l'eau tiède et laisser sécher.
• Les filtres peuvent également être lavés dans le lava vaisselle. Àprouche plusieurs lavages des panneaux en aluminium, on peut constater un changement de leur couleur. Ceci n'ouvre pas droit à réclamation afin d'obtenir un éventuel changement des panneaux.
• Les filtres au charbon actif seront à filtrer l'air qui sera rejeté dans la pioe. Les filtres ne sont ni lavables ni regenerables et doivent être changés tous les quatre mois au maximum. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine effectué et de la régularity avec laquelle est effectué le nettoyage du filtre anti grassie.
• Nettoyer fréquement tous les dépôts sur le ventilateur et les autres surfaces, en utilisant un chiffon imbédé d'alcool dénaturé ou de détosgênes liquides neutrés non abrasifs.

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUES PAR L'INOBSERVATION

Fig.3
