MODE D'EMPLOI AHF77iX AIRLUX

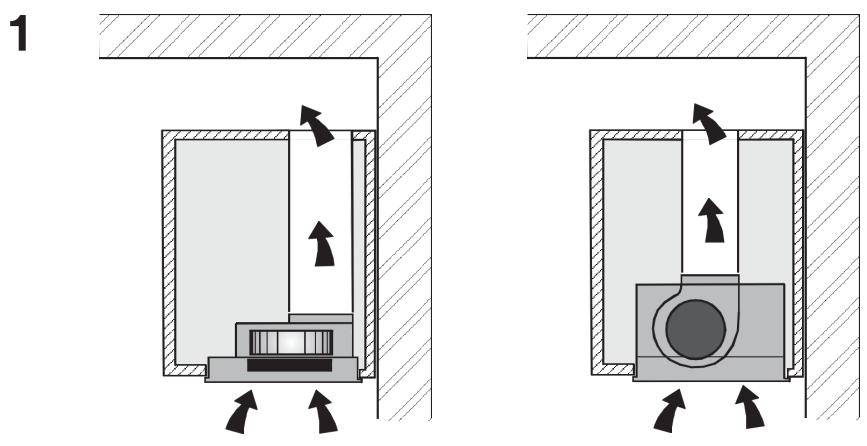

Cette注意到 peut être installée en version recyclage ou en version aspirante. Version Recyclage (Fig. 1): votre注意到 asperne l'air de la cuisine imprégné de fumée et d'odeurs, en l'épurant à travers les filtres àGRAISSE ainsi qu'à travers les filtres à charbon pour le renvoyer dans la pièce, propre. Àfin que cette hote soit efficacité d'une

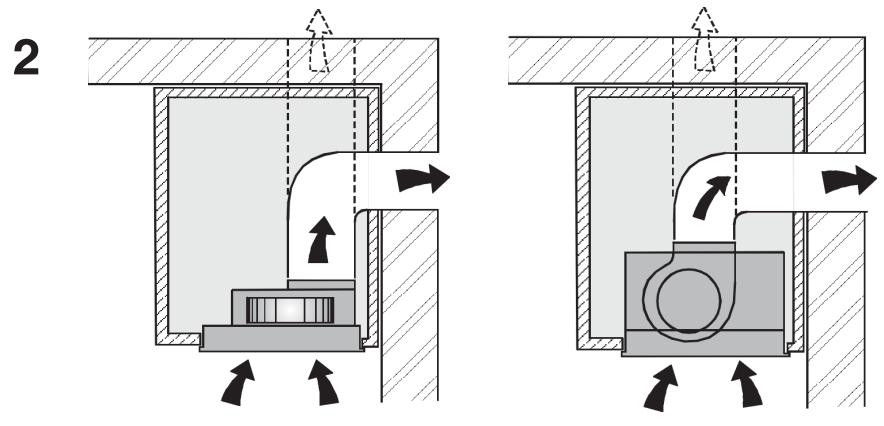

facon constante, il est nécessaire de remplaner les filtres à charbon periodiquement. Les filtres à charbon ne sont pas fournis. Version aspirante (Fig. 2): cette hote aspire l'air de la cuisine impregnée de fumée et d'odeurs, en le faisant passer à travers les filtres àGRAISE, puis en expulsant à l'extérieur à travers un tuyau d'évacuation. Dans cette version l'emploi de filtres à charbon n'est pas nécessaire.

Voudevezdeciderdsledebutquel type dinstallationyoussouhaitez(recyclageouaspirante).Afind'avoir une hotte au rendement optimal, nous youseinsonsd'installer une hotte version aspirante (si cela est possible).

INSTALLATION

ATTENTION: Il est conseilé de confier les opérations d'installation à des spécialistes.

INSTALLATION VERSION ASPIRANTE :

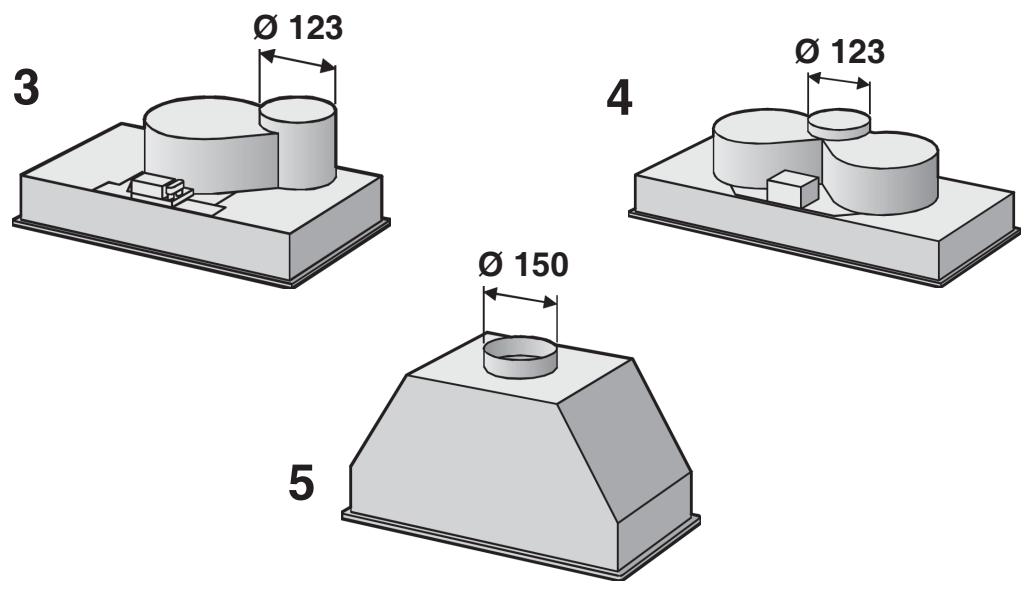

1. Avant de commencer l'installation, il est nécessaire de prévoir le tuyau pour l'évacuation de l'air vers l'extérieur. Employez un tuyau d'évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et de raccords possibles (angle maximum des coudes : 90^ ); - qui soit fait d'une matière approuvée par les normes en vigueur (suivant l'Etat); - sa surface interieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau. Il est conseilé d'utiliser un tuyau ayant un diamètre de 123 mm pour les modèles représentés sur les Figures 3 et 4, un diamètre de 150 mm pour le modele représenté sur la figure 5. Pour l'évacuation de l'air vers l'extérieur, suivez toutes les autres indications données à la page "Attention".

2. Prévoyez une alimentation électriche adequate. Pour le raccordement électricque, suivez toutes les autres indications qui sont données par la page "Attention".

3. Enlevez la grille métallique ou les filtres àGRAISSE (voir la Figure 6, 7 ou 8 selon le modele que vous aze achete):

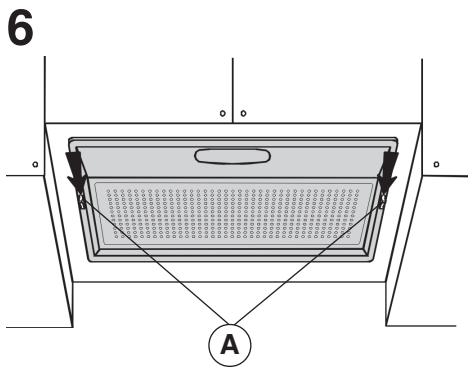

Fig. 6: enlevez la grille métallique en déplaçant les 2 blocages latéraux (A).

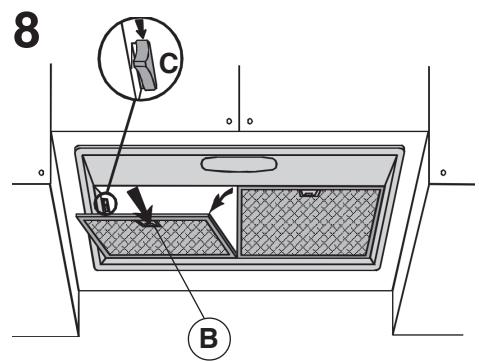

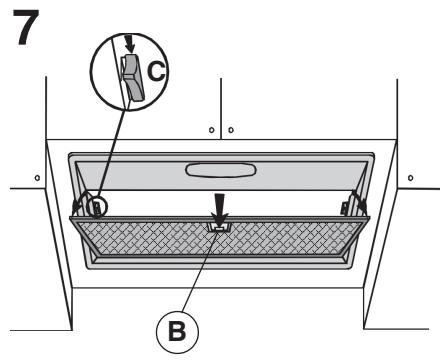

Fig. 7 et 8: enlevez le(s) filtré(s) en déplaçant le blocage (B) et en tournant le filtré vers l'extérieur. Ensuite enlevez la grille métallique en déplaçant les 2 blocages lateraux (C).

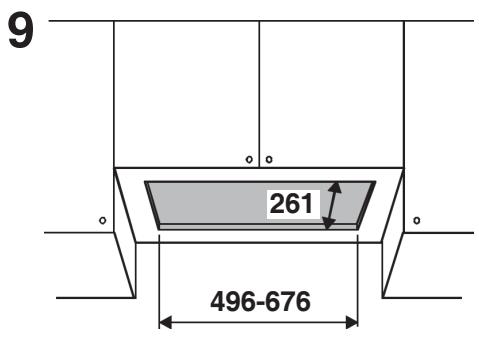

1. Dans le fond de votre placard mural, faites le trou nécessaire afin d'insérer l'appareil (Fig. 9).

2. Pour installer l'appareil, reglez la position du ressort latéral d'accrochage (Fig. 10D), suivant l'épaisseur du panneau troué sur lequel il sera ancre.

Insérez l'appareil à sa place dans le placard mural jusqu'à ce qu'il soit bloqué au moyen du dessort lésral.

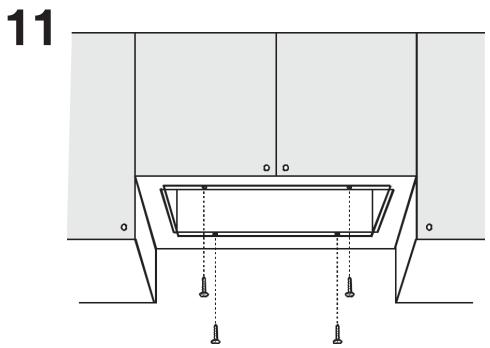

Utilisez les trouq qui ont eté prevus dans la carasse de l'appareil pour le fixer ulterieurement en inserant les 4 vis supplémentaires (fournies) - Fig. 11.

1. Raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau sople et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis). Faites le raccordement électricque.

2. Remontez la grille métallique et/ou les filtres àGRAISE.

INSTALLATION VERSION RECYCLAGE :

Effectuez l'installation en suivant les instructions pour la version aspirante (voir point 2, 3, 4, 5), puis continuez en suivant les instructions figurant ci-dessous.

Raccordez un flexible à l'ouverture de sortie d'air de la hotte de manière à acheminer l'air jusqu'en haut du meuble suspendu; bloquez le flexible avec une bande métallique (flexible et bande ne sont pas fournis). Effectuez le branchement électrique.

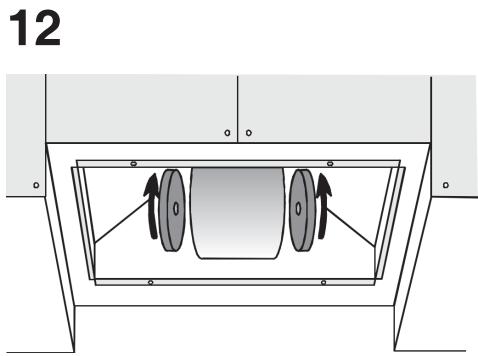

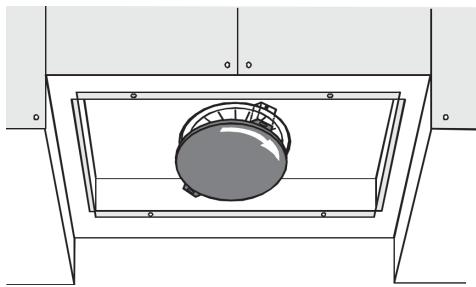

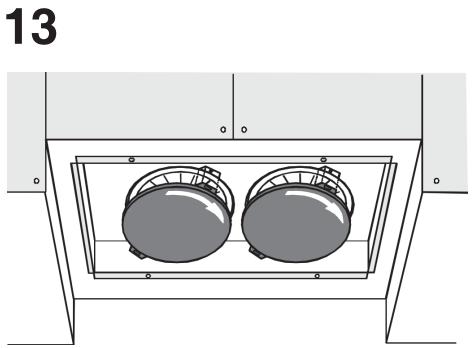

Contrôlez si les filtres à charbon sont déjà installés; le cas échéant montez-les comme suit: poseze le filtre à charbon sur le groupe moteur en faisant coïncider les goujons; tournez le filtre à charbon jusqu'à ce qu'il se bloque (voir les Figures 12, 13 ou 14 en fonction du modele que vous avez acheté).

Remonter la grille métallique et/ou les filtres àGRAISE.

FONCTIONNEMENT

Selon les modèles, l'appareil est muni des types suivants de commandes:

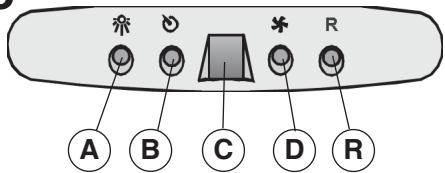

Commandes de la Fig. 15: Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l'activation du Timer lorsque le numéro clignote; - indique l'alarme des filtres lorsque le segment central s'allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en série. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête. Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres à graisse (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et remplacer les filtres à charbon (après 120 heures de fonctionnement). Il est clair que si vous hotte n'est pas une hotte version recyclage, qu'elle n'a donc pas de filtres à charbon, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est éteint et il est visible pendant environ 30". Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.

Commandes de la Fig. 16:

FONCTIONNEMENT AUTOMATIQUE AVEC CAPTEUR:

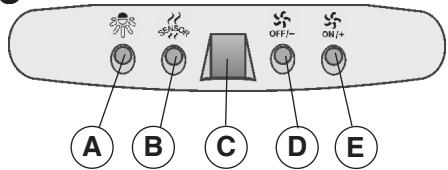

Touche A: allume / éteint l'éclairage. Touche B: active / désactive la fonction "Automatique". En actant cette fonction, la lecture "A" apparaît sur l'afficheur C, et la vitesse du moteur augmente ou diminué automatiquement en fonction des fumées, des odeurs et des gaz prêts dans la cuisine. Afficheur C: - signale le fonctionnement automatique du capteur (en visualisant la lecture "A");- indique la vitesse du moteur sélectionnée automatiquement par le capteur; - signale l'alarme filtrés quand le segment central est allumé de manière fixe ou clignotante. Touche D: diminue la vitesse du moteur / Remise à zéro; diminue la vitesse du moteur jusqu'à zéro (arrêt), cependant, après environ 1 minute, la hotte se remet en fonction automatique, à la vitesse déterminée par le capteur. En appuyant sur la touche pendant l'affchage de l'alarme filtres, on effectue la Remise à zéro et le comptage des heures redémarre. Touche E: augmenté la vitesse du moteur; cependant, après environ 1 minute, la hotte est de nouveau activée en fonctionnement automatique, à la vitesse déterminée par le capteur.

Modification de la sensibilité du capteur: il est possible de modifier la sensibilité du capteur en agissant de la façon suivante:- arrêté la hotte en appuyant sur la touche B. - Appuyer en même temps sur les touches D et E (l'afficheur visualise l'indice de sensibilité du capteur). - En appuyant sur les touches D ou E, on augmente ou diminuè l'indice de sensibilité du capteur (1 : sensibilité minimum / 9 : sensibilité maximum). - en cas de coupure de l'alimentation électrique, le capteur fonctionne de nouveau avec sensibilité 5.

Attention: afin d'éviter d'endommager le capteur, ne pas utiliser des produits aux silicones à proximité de la hotte!

FONCTIONNEMENT EN HOTTE TRADITIONNELLE:

Touche A: allume / éteint l'éclairage. Afficheur C: - indique la vitesse du moteur sélectionnée (de 1 à 4); - signale l'activation du Minuteur quand le chiffre clignote; - signale l'alarme filtres quand le segment central est allumé de manière fixe ou clignotante. Touche D: diminue la vitesse du moteur / Arrêt / Remise à zéro; diminue la vitesse du moteur jusqu'à zéro (arrêt). En appuyant sur la touche pendant l'affchage de l'alarme filtres, on effectue la Remise à zéro et le comptage des heures rédémarre. Touche E: actionne le moteur / augmente la vitesse du moteur / Minuteur. En appuyant sur la touche, on actionne le moteur (à la première vitesse sélectionnée); en appuyant encore dessus, on augmente la vitesse du moteur; en maintainant la touche appuyée pendant quelques secondes, on active le Minuteur. Dans ce cas, le moteur s'arrête après 5 minutes (en même temps, sur l'afficheur, le chiffre de la vitesse sélectionnée clignote); le minuteur reste activé si l'on modifie la vitesse du moteur. Pour désactiver le Minuteur, appuyer de nouveau sur la touche.

Commandes de la Fig. 17: Interrupteur A : ECLAIRAGE; position 0: éclairage étéint, position 1: éclairage allumé. Interrupteur B : VITESSES MOTEUR; il permet le réglage des vitesses de service du moteur; position 0: moteur arrêté. C : Voyant lumineux de fonctionnement du moteur.

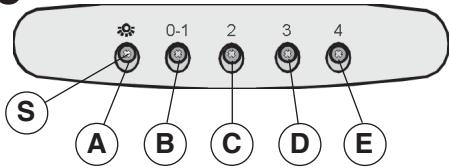

Commandes de la Fig. 18: Touche A: allume/eteint les voyants; toutes les 30 heures de fonctionnement le témoin lumineux correspondant (S) s'allume pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse; toutes les 120 heures de fonctionnement, le témoin lumineux correspondant (S) clignote pour signaler qu'il est nécessaire de nettoyer les filtres àGRAisse et replacier les filtres àcharbon. Pour faire repartir le comptage des heures (RAZ), maintainir la pression sur la touche A pendant environ 1" (tandis que le témoin S est en fonction). Touche B: actionne le moteur à la 1ere vitesse (le témoin lumineux correspondant s'allume); pour eteindre le moteur, maintainir la pression pendant environ 1". En appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrêté (le témoin lumineux clignote). Touche C: actionne le moteur à la 2ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrêté (le témoin lumineux correspondant s'allume); une seconde fois sur la touche (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrêté (le témoin lumineux clignote). Touche E: actionne le moteur à la 4ème vitesse (le témoin lumineux correspondant s'allume); en appuyant une seconde fois (tandis que le témoin lumineux est allumé), le TIMER est activé, par conséquent, 5' après le moteur s'arrêté (le témoin lumineux clignote).

Préter une attention particulière aux filtres àGRAISSÉ: si le modele que vous avez acheté à les commandes représentées sur la Figure 15/16: les filtres àGRAISSÉdoivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Laver les filtres avec une dessive neuta. Une fois les filtres propres remontés, appuer pendant 2 secondes sur la touche R (Rétablissement) pour faire repartir le comptage. Si le modele que vous avez acheté à les commandes représentées sur la Figure 17: le filtre àGRAISSÉ doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Laver les filtres avec une dessive neuta. Si le modele que vous avez acheté à les commandes représentées sur la Figure 18: les filtres àGRAISSÉdoivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le témoin de la touche éclairage s'allume - Fig. 18S). Laver les filtres avec une dessive neuta. Une fois les filtres propres remontés, pour faire repartir le comptage, maintainir la pression pendant environ 1" sur la touche éclairage (Fig.18A) tandis que le témoin lumineux correspondant (S) est allumé. ATTENTION: Les filtres àGRAISSÉmetalliques doivent être nettoyés périodiquement, en suivant les instructions individues ci-dessus et les filtres àGRAISSÉsynthétiques (blancs) doivent être remplacés, aux mêmes intervalles de nettoyage que les filtres métalliques.

Démontage des filtres àGRAISSE:

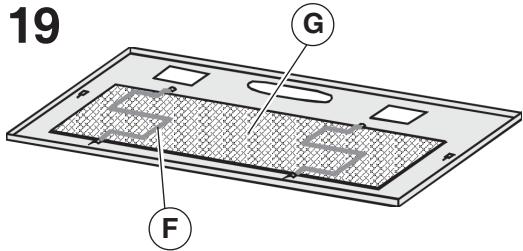

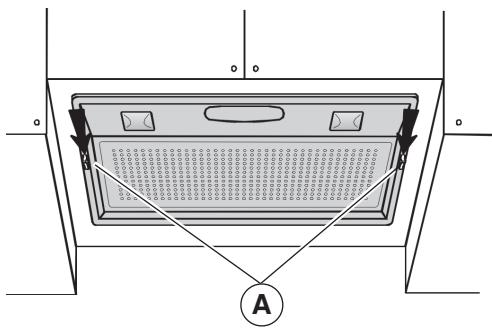

• Pour le modele montré sur la fig. 6: enlevez la grille métallique en déplacant les 2 blocages lateraux (A). Enlevez les blocages des filtres (Fig. 19F), puis le filtré àGRAISE (Fig. 19G) métallique (ou synthétique).
• Pour les modèles des Figures 7 et 8: enlevez le filtré(s) àGRAISSÉ métallique en déplaçant le blocage B et en tournant le filtré vers l'extérieur.

Remplacement des filtres à charbon : si l'on utilise l'appareil en version recyclage, il faut replacer les filtres à charbons. Si le modele que vous avez acheté à les commandes représentées sur la Figure 15/16, vous devrez replacer les filtres à charbon toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement). Si le modele que vous avez acheté à les commandes représentées sur la Figure 17, vous devrez replacer les filtres à charbon en fonction de l'utilisation, en moyen tous les 6 mois. Si le modele que vous avez acheté à les commandes représentées sur la Figure 18, vous devrez replacer les filtres à charbon toutes les fois que le témoin de la touche éclairage (Fig. 18S) clignote (c'est-à-dire toutes les 120 heures de fonctionnement).

Demont du filtre(s) à charbon: avant de démonter le filtre(s) à charbon, il faut enlever la grille et/ou les filtres àGRAISE en suivant les instructions figurant au point 3 du paragraphe "Installation en version aspirante". Ensuite enlevez les filtres à charbon en les tournant de manière à les sortir des goujons (tournez les filtres dans le sens contraire aux flèches indiquées sur les Figures 12, 13, ou 14).

Eclairage:

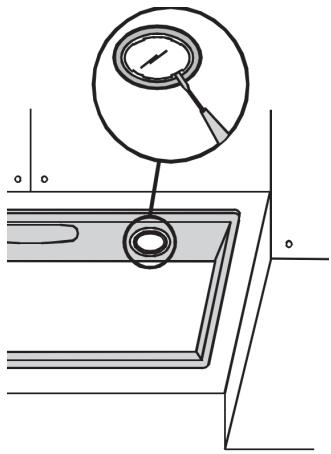

• Pour le modele de la Fig. 20: pour remplacez les lampes halogenes, ouvre le couvercle en faisant levier gracex aux fissures prevues a cet effet. Remplacez-les par des lamps ayant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule a main rue.
• Pour le modele de la Fig. 21: pour replacer les lampes à incandescence enlevez la grille métallique en déplaçant les 2 blocages lateraux A et dévissez la lampe. Remplacer avec une lampe du même type.

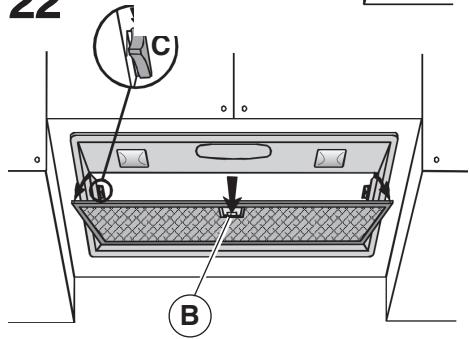

• Pour le modele de la Fig. 22: pour replacer les lampes à incandescence enlevez le filtre(s) en déplaçant le blocage et en tournant le filtre vers l'extérieur. Ensuite, enlevez la grille metallique en déplaçant les 2' blocages lateraux (C). Dévissez la lampe et la replacer par une lampe du même type.
