MANUALE UTENTE AHP970IX AIRLUX

tamente montata! •La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. •Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. •L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. •E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. •La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. •Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. •Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. •La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). •L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. •Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. •Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. •Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza

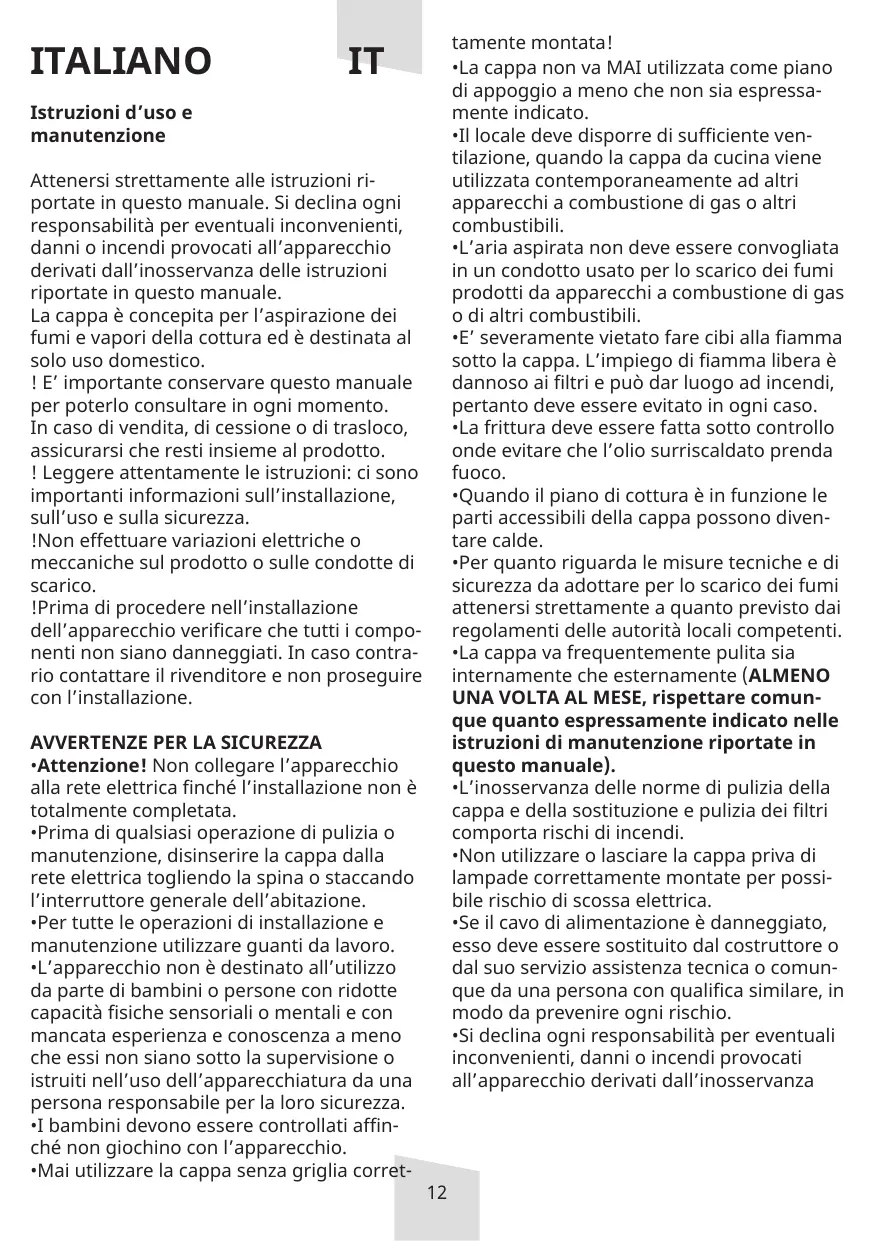

IT Istruzioni d’uso e manutenzione Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l’aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. ! E’ importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. !Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. !Prima di procedere nell’installazione dell’apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l’installazione. AVVERTENZE PER LA SICUREZZA •Attenzione! Non collegare l’apparecchio alla rete elettrica finché l’installazione non è totalmente completata. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. •L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. •I bambini devono essere controllati affinché non giochino con l’apparecchio. •Mai utilizzare la cappa senza griglia corret-

delle istruzioni riportate in questo manuale.

•FILTRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso e un filtro a carbone attivo. L'aria viene infine rimessa nell'ambiente interno. (Fig. 3C)

QUADRO COMANDI (Fig.2) TYPE “A”

A causa delle complessità dell’apparecchio si consiglia che l’installazione venga effettuata da personale specializzato, rispettando tutte le normative vigenti ed in particolare quelle relative allo scarico dell’aria da evacuare e al collegamento elettrico. Il produttore declina qualsiasi responsabilità per danni dovuti ad una installazione non corretta o non conforme alle regole dell’arte.

Spia luminosa aspirazione Spegnimento aspirazione Prima velocità di aspirazione (minima) Seconda velocità di aspirazione (media) Terza velocità di aspirazione (massima) Luce ON/OFF TYPE “B” A Prima velocità di aspirazione. B Seconda velocità di aspirazione. C Terza velocità di aspirazione. D Quarta velocità di aspirazione (massima). E Luce ON/OFF.

COLLEGAMENTO ELETTRICO L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. L’allacciamento alla rete elettrica deve essere eseguito come segue: MARRONE= L linea BLU= N neutro Se non prevista, montare sul cavo una spina normalizzata per il carico indicato nella etichette caratteristiche. Se provvista di spina, la cappa deve essere installata in modo tale che la spina sia accessibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore omnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

TYPE “C” Illuminazione Tasto, Premendo questo tasto si

OFF accende la cappa alla 1a velocità; pre

mendo nuovamente si spegne la cappa.

Tasto +. Premendo questo tasto si accende la cappa alla 1a velocità; premendo ancora si aumenta fino alla 4a velocità. Timer - premendo questo tasto si attiva il timer che spegnerà il motore di aspirazione dopo 7 minuti. Quando la velocità di aspirazione è impostata su 4 il timer si attiva automaticamente, la velocità di aspirazione verrà automaticamente impostata su 3 dopo 7 minuti.

AVVERTENZE PER L’INSTALLAZIONE L’apparecchio deve essere installato ad un’altezza minima di 650 mm dai fornelli elettrici, o 750 mm dai fornelli a gas o misti (Fig.1). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica.

ISTRUZIONI PER L’INSTALLAZIONE Questo apparecchio è predisposto per essere installato a parete sopra un piano di cottura e può essere utilizzato in 2 modalità: •ASPIRANTE: l'aria aspirata viene purificata attraverso i filtri antigrasso metallici e convogliata all'esterno attraverso un tubo. (Fig. 3A; 3B)

parecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato dall’assiduità con cui sono effettuate le operazioni di manutenzione, in modo particolare, del filtro anti grasso, e del filtro al carbone attivo.

MONTAGGIO DELLA CAPPA ALLA PARETE Eseguire i fori A-B-C rispettando le quote indicate (fig.1). Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es.cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa. Bloccare la staffa Z al muro tramite i fori C (fig.1). Appendere la cappa alla parete utilizzando i fori A (fig.1). Fissare definitivamente la cappa utilizzando i fori di sicurezza B (fig.1).

ATTENZIONE Prima di procedere a qualsiasi operazione di pulizia scollegare l’apparecchio dal collegamento elettrico sfilando la spina o agendo sull’ interruttore generale.

VERSIONE ASPIRANTE Collegare, mediante un tubo di raccordo, la flangia Y al foro di scarico Fig.5 (non eseguire nella versione filtrante). Infilare il raccordo superiore E all’interno del raccordo inferiore F; appendere i due raccordi inserendoli verticalmente nella cappa sfilare il raccordo superiore E verso l’alto, bloccarlo con le apposite viti sui fori G della staffa Z (fig.7) precedentemente fissata al muro tramite i fori C (fig.1).

FILTRI ANTI-GRASSO METALLICI (Fig. 4 “M”) I filtri anti grasso svolgono il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto sono soggetti ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. In ogni caso, per prevenire il pericolo di eventuali incendi, al massimo dopo 2 mesi è necessario pulire il filtro eseguendo le seguenti operazioni: •Togliere i filtri dalla cappa e lavarli con una soluzione di acqua e detergente liquido neutro, lasciando rinvenire lo sporco. •Sciacquare abbondantemente con acqua tiepida e lasciare asciugare. I filtri possono essere lavati anche in lavastoviglie. Dopo alcuni lavaggi dei pannelli in alluminio, si possono verificare delle alterazioni del colore. Questo non dà diritto a reclamo per l’eventuale sostituzione dei pannelli.

VERSIONE FILTRANTE Trattiene gli odori sgradevoli derivanti dalla cottura. Per trasformare la cappa da versione aspirante a versione filtrante, installare il filtro a carbone attivo e seguire le istruzioni di montaggio della versione filtrante. Il filtro deve essere applicato al gruppo aspirante posto all’interno della cappa (fig. 6). Smontaggio e rimontaggio dal gruppo aspirante, svitare la vite (fig. 6/A) e incastrare il filtro alle alette laterali, del gruppo aspirante (fig. 6/B). L’aria è rimessa nell’ambiente attraverso le asole ricavate sul raccordo E. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato. USO E MANUTENZIONE Si raccomanda di mettere in funzione l’ap-

FILTRI AL CARBONE ATTIVO (Fig. 4”L”) Solo per versione filtrante (venduto separatamente) I filtri al carbone attivo servono per depurare l’aria che verrà reintrodotta nell’ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’appa-

EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON E’ VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

recchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro anti grasso. PULIZIA Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi. •Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro. •Evitare panni e spugne bagnate, getti d’ acqua, diluenti, solventi, alcol e sostanze abrasive. ATTENZIONE!! In determinate circostanze gli elettrodomestici possono essere pericolosi. A. Non cercare di controllare i filtri con la cappa in funzione. B. Non toccare le lampade dopo un uso protratto dell’apparecchio. C. E’ vietato cuocere cibi alla fiamma sotto la cappa. D. Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E. Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F. Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. DISMISSIONE DEGLI ELETTRODOMESTICI La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. SI DECLINA OGNI RESPONSABILITÀ PER
