GRWM30600 - Détecteur de fumée ABUS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Détecteur de fumée
Alimentation	Pile intégrée
Durée de vie de la pile	Environ 1 an
Type de détection	Optique
Norme	EN 14604:2005/AC:2008
Version du logiciel	1.5
Certification	CE, VdS
Installation	Fixation murale ou plafond
Signal sonore	Alarme forte intégrée
Test de fonctionnement	Oui, bouton test
Poids	Non précisé
Dimensions	Compact, forme ronde
Température de fonctionnement	Non précisé
Humidité de fonctionnement	Non précisé
Garantie	Non précisé
Entretien	Nettoyage régulier recommandé

FOIRE AUX QUESTIONS - GRWM30600 ABUS

Comment installer le ABUS GRWM30600 ?

Pour installer le ABUS GRWM30600, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer correctement le produit à la surface appropriée avec les vis fournies.

Que faire si le produit ne fonctionne pas ?

Vérifiez d'abord que le produit est correctement alimenté et que toutes les connexions sont bien établies. Si le problème persiste, consultez la section dépannage du manuel.

Comment nettoyer le ABUS GRWM30600 ?

Utilisez un chiffon doux et sec pour nettoyer le produit. Évitez d'utiliser des produits chimiques agressifs ou de l'eau, car cela pourrait endommager les composants.

Le produit est-il étanche ?

Le ABUS GRWM30600 est conçu pour résister à des conditions climatiques variées, mais il n'est pas totalement étanche. Évitez de l'exposer à des jets d'eau directs.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le ABUS GRWM30600 peuvent être commandées auprès de votre revendeur local ou directement sur le site officiel d'ABUS.

Comment réinitialiser le produit ?

Pour réinitialiser le ABUS GRWM30600, suivez les instructions de réinitialisation fournies dans le manuel d'utilisation. Cela implique généralement d'appuyer sur un bouton spécifique pendant quelques secondes.

Quelle est la garantie du produit ?

Le ABUS GRWM30600 est généralement livré avec une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel pour les détails spécifiques.

Comment contacter le service client d'ABUS ?

Vous pouvez contacter le service client d'ABUS via leur site web ou par téléphone. Les coordonnées sont généralement indiquées dans le manuel d'utilisation.

MODE D'EMPLOI GRWM30600 ABUS

11, rue Francis de Pressensé

F-93571 La Plaine Saint Denis

Cedex

11, rue Francis de Pressensé

F-93571 La Plaine Saint Denis

Cedex

GRWM36660'alarme de fumée

Manuel d'utilisateur

F

11, rue Francis de Pressensé

F-93571 La Plaine Saint Denis

Cedex

Introduction 3
Consignes de sécurité 5
Etendue de la livraison 8
a r c t e r i s t i q u e s t e c h i n q u e s . 8
Principe de fonctionnement et caractéristiques 9
Comportement en cas d'alarme 10
Selection du lieu de montage 11
Montage et mise en service 13
Affichages et fonctions 15
Entretien et maintenance 19
Garantie 21
Élimination 22
Generales 24
Déclaration de performance 25
Déclaration de conformité 25

Introduction

Introduction

Remarques relatives au manuel d'utilisateur

Nous sommes heures que vous ayez besoin notre produit et nous vous remercions de votre confiance! Vous avez fait le bon choix.

Ce dispositif d'alarme de fumée a eté développé et fabriqué avec le plus grand soin pour vous averir à temps du risque d'un incendie. Veuillez dire ce manuel d'utilisateur dans son intégralité et respecter toutes les consignes afin d'être en mesure de manier l'apparèil le mieux possible.

Ce guide est un manuel de montage et de maintenance.

Utilisation conforme à la destination du produit

Utilisez l'appareil uniquement aux fins pour lesquelles il a ete construit et concu! Toute autre utilisation est consideree comme non conforme!

Cet apparéil est destiné uniquement à l'usage suivant :

la détction d'incendie ou de fumée chez les particuliers

Liminde la responsabilité

Vos droits se limitent à la réparation ou au remplacement de ce produits tel que fourni à la livraison. ABUS Security Center décline toute responsabilité pour les dommages consécutifs spéciaux, fortuits ou secondaires complément sans s'y limiter les manques à gagner engendrés, les pertes de marchés, les limitations lors de l'utilisation du logiciel, la perte ou la restauration des données, les coûts pour les dispositifs de remplacement, les temps d'immobilisation, les dommages matériels et les exigences de tiers à la suite de demandes de restauration issues notamment de la garantie contractuelle et légale ou de dommages et interêts indifféremment d'autres dispositions de garantie restreintes ou définies par la loi, ou, au cas où la garantie limitee ne s'applique pas, l'étendue de la responsabilité d'ABUS Security Center se limite au prix d'achat du produit.

Sous réserve de modifications du contenu du present document sans préavis.

© ABUS Security-Center GmbH & Co. KG, 11/2014

Consignes de sécurité

Consignes de sécurité

Signification des pictogrammes

Les pictogrammes suivants sont utilisés dans la documentation ainsi que sur l'appareil :

Pictogramme	Mot-signal	Signification
	Danger	Avertissement de risques de blessures ou de risques pour votre santé.
	Danger	Avertissement de risques de blessures ou de risques pour votre santé liés à une tension électrique.
	Important	Consigne de sécurité relative aux dommages possibles sur l'appareil / les accessoires.
	Remarque	Attention, informations importantes.

Consignes de sécurité

Pile

L'appareil est alimenté en tension continue de 3V via une pile lithium 3V. La pile ne peut pas etre replacée ni rechargée!

Batteries certifiées:

EVE CR123A 3V Lithium Manganese Dioxide Battery
- "Pairdeer CR123A 3V Lithium Manganese Dioxide Battery"

Consignes de sécurité

Emballage

• Ne laïsez pas les emballages ni les petites pièces à portée des enfants : risque d'asphyxie !
• Retirez tout le matériel d'emballage avant d'utiliser l'appareil.

Fonctionnement de l'appareil

Respectez les règles ci-dessous pour assurer le bon fonctionnement de l'appareil :

L'appareil ne doit pas etre couvert!
L'appareil ne doit etre ni peint ni tapisse!
- Vous ne doivent enaucun cas ouvrir ou réparer l'appareil. Un non-respect entraine l'annulation de la garantie.
- A l'issue d'une chute de l'appareil ou en présence d'autres endommagements decouulant d'une chute, son utilisation n'est plus autorisée.

Étendue de la livraison | Caractéristiques techniques

Étendue de la livraison

• Mini-dispositifs d'alarme de fumée ABUS avec pile fixe
• Manuel d'utilisateur
  Matériel d'installation

\section*{Caracteristiques techniques}

• Tension d'alimentation	Pile lithium 3 V DC (montage fixe)
• Détection de fumée	Réflexion photoélectrique
• Affichage d'alarme visuelle	La LED clignote 1 fois par seconde
• Consommation de courant	< 4 μA (veille) || < 70 mA (alarme)
• Température de fonctionnement	0 °C à 40 °C
• Humidité de l'air	10 % à 93 % (sans condensation)
• Pression acoustique	>85 dB (A)@3 m
• Dispositif de neutralisation de l'alarme	10 minutes
• Plage de détention	40 m² max. à l'intérieur d'unepiece
• Lieu de montage	Plafond (uniquement dans les pieces interieures)

Principe de fonctionnement et caractéristiques

• Les gaz, les vapeurs, la chaleur, la lueur du feu / les flammes ne sont pas détestés par le dispositif d'alarme de fumée!
  Il est possible que les personnes ayant des problèmes d'ouie n'entendant pas l'alarme! Des détecteurs avec signalisation visuelle supplémentaire sont disponibles à cet effet!
• Des rayonnements électromagnétiques très élevés peuvent restreindre le fonctionnement du détecteur. Pour cette raison, n'installez pas le détecteur à proximé d'appareils à rayonnement électromagnétique ou d'aimants.
  Le dispositifs d'alarme de fumée fonctionne selon le principe optique (réflexion photoélectrique) et est pourvu d'une chambre de mesure dans laquelle les particules de fumée qui y pénérent sont mesurées.
• Si le seuil d'alarme est dépasse, une alarme sonore puissant retentit.
  L'alarme s'arrête dés que la fumée a disparu de la chambre de mesure.

Comportement en cas d'alarme

Comportement en cas d'alarme

(1) Avertissez toutes les personnes prsentes.
(2) Aidez les enfants, les personnes handicapées, âgées et malades.
(3) Fermez toutes les portes et les fenêtres derrière vous.
(4) Quittez immédiatement la maison.
(5) N'utilise pas l'ascenseur.
(6) Alertez les pompiers : Tél.

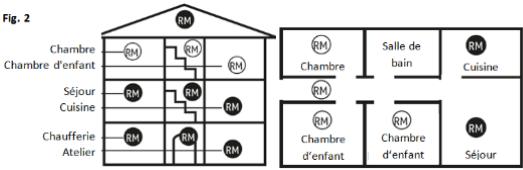

Sélection du lieu de montage

Les dispositifs d'alarme de fumée doivent être RM installés en tant qu'équipement minimum dans toutes les chambres et les couloirs servant d'issues de secours, toujours au milieu de la pierce (fig. 2) et uniquement au plafond (pas de montage encastré).

Choisissez le lieu de montage le plus élevé possible avec un écart minimum de 50 cm par rapport aux murs, meubles et lampes environnants. Un équipement optimal est RM obtenu si les apparèils sont installés également dans les autres pieces ainsi que dans les cages d'escaliers. Le dispositif d'alarme de fumée n'est en général pas nécessaire dans les salles humides (salle de bain, toilettes, etc.) en raison du faible risque d'accendie.

Veuillez tenir compte des graphiques figurant dans ce manuel!

Sélection du lieu de montage

Où le dispositif d'alarme de fumée ne doit pas être installé

• à l'air libre (utilisation uniquement dans des pieces fermées)
• dans des pièces où l'alarme peut être déclenchée par des facteurs perturbateurs (vapeur, condensation, fumée « normale », buée, poussière, saleté ouGRAISE) ;
• à côté d'une hotte ou de bouches d'aération similaires (courant d'air);
• dans les zones où la température peut tomber en dessous de 0^ ou monter au-dessus de 40^ .

Montage et mise en service

Exécutez les étapes suivantes dans l'ordre indiqué pour monter le détecteur au plafond :

1. Detached le dispositif d'alarme de fumée du socle du boitier en tournant dans le sens contraire des aiguilles d'une montre.
2. Marquez les trou s a percer a travers le socle du boitier.
3. Percez les troux et posez les chevilles nécessaires, puis vissez le socle du détecteur.

Assurez-vous, lors du marquage des trous à percuer, de l'absence de lignes/cables électriques et de tuyaux ou autres composants d'installation importants derrière le lieu de montage!

Montage et mise en service

1. Inscrivez ensuite la date actuelle (date d'installation) avec un stylo indéléblé sur l'étiquette placée au dos du détecteur (voir illustration ci-contre).
2. Fixez le dispositif d'alarme de fumée sur le socle du boitier en tournant dans le sens des aiguilles d'une montre jusqu'en butée.

Installationsdatum | Installation date | Date

d'installation:

p.ex.:09|05|2014

DD|MM|YYYY

Affichages et fonctions

Affichages et fonctions

Mise en service

Le détector ne peut être mis en service que s'il a été préalablement fixé correctement sur la plaque de montage.
Le détecteur émet un signal sonore lorsqu'il a été activé avec succès et qu'il est alors pré à fonctionner.

Etat de fonctionnement normal

En état de fonctionnement normal, la LED rouge de contrôle clignote toutes les 40 secondes pour signaler que le détecteur fonctionne.

Test de l'électronique de l'appareil

Vérifier le fonctionnement du dispositif d'alarme de fummée régulierement en maintainant enforcée la touche test/RESET. Le signal sonore retentit et la LED rouge « ALARME » clignote.

Cela ne signifie pas qu'il y a de la fumée d'incendie dans l'air ambiant, mais confirme le fonctionnement correct du détector.

Testez impératifement le fonctionnement du détecteur après l'installation. De plus, une vérification régulière est recommendée.

Maintenez une distance de la longueur du bras par rapport à l'appareil pour protégger votre ouïe.

Affichages et fonctions

Pile usee

Si la tension de la pile du détecteur est inférieure à une certaine valeur, celui-ci émet un signal sonore d'advertissement (toutes les 40 secondes).

Quand ce signal d'avertissement retentit, le détecteur doit être replacé sans déliar par un neuf ! La pile du détecteur est fixe et ne peut pas être replacée !

À partir du moment du premier signal d'advertissement de la pile, le détector est encore opérationnel pendant au moins 30 jours et pleinement fonctionnel!

Autotest avec message d'erreur automatique

Le dispositif d'alarme de fumée subit un autotest de maniere périodique.

Si la sensibilité de déclenchement du détector passée sous un seul minimal nécessaire (p. ex. en cas d'encrassement excessif de la chambre de mesure de la fumée), le détector siffle toutes les 40 secondes.

Si le message d'erreur ne peut pas etre éliminé par le nettoyage du détecteur, celui-ci doit etre replacé sans délambda (voir chapitre « Entretien et maintenance ») !

Affichages et fonctions

Etat de l'alarme

Si de la fumée d'incendie est détectée, un signal d'alarme sonore puissant à impulsion retentit et la LED rouge clignote à courts intervalles. Procedez dans ce cas comme il est décrit au chapitre « Comportement en cas d'alarme »

Fonction de neutralisation de l'alarme

Si le détecteur se trouve en état d'alerte, il est possible de désactiver l'alarme sonore pendant 10 minutes en appuyant sur la touche test-reset.

Si la fonction de neutralisation de l'alarme est activée, la LED rouge clignote toutes les 8 secondes.

Si de la fumée est toujours presente dans la chambre de mesure de l'appareil après ces 10 minutes, l'alarme sonore retentit à nouveau.

Entretien et maintenance

Que faire en cas de fausse alerte ?

Les causes possibles de fausses alertes peuvent être : travaux de soudure et de découpe, travaux de brasage et autres travaux à chaleur forté, travaux de sciage et de ponçage, poussière engendrée par des travaux de construction ou de nettoyage, effets electromagnétiques extrêmes, fluctuations de température entrainant la condensation de l'humidité dans le détector.

Recouvre ou retirez temporairement le détector en cas de travaux effectuels à côté du détector risquant de déclencher une fausse alerte. À la fin des travaux, l'état de fonctionnement initial doit toutefois être impératifement rétabli et vérifié !

Nettoyage

Conformément à la norme d'application allemande DIN 14676, le bon fonctionnement de chaque dispositif d'alarme de fumée installé doit être vérifié régulièrement et assure par des mesures d'entretien.

Ceci comprend une inspection au moins une fois tous les 12 + / - 3 mois, y compris maintenance et vérification du fonctionnement des signaux d'advertisement.

Les résultats et les mesures prises doivent être documentés.

Entretien et maintenance

• Les détecteurs poussièreux doivent être nettoyés. Les dépôts de poussière dans les fentes de ventilation peuvent être éliminés par aspiration ou par soufflage.
  Si nécessaire, la poussière peut être retiree à l'aide d'un pinceau.
  La surface peut etre nettoyee a l'aide d'un tissu légèrement imbibé de savon.
  Veiliez à ce que de l'eau ne pénétre pas à l'intérieur de l'appareil. Ne lavez pas l'appareil au lave-vaisselle.
• N'utilise pas d'objets coupants ou pointus, de brosses dures ni de produits de nettoyage ou chimiques corrosifs ou irritants!

Maintenance

• Les composants électroniques de chaque dispositif d'alarme de fumée sont soumis au vieillissement. De plus les grilles de protection contre les insectes et la chambre de mesure de la fumée se salissant inévitablement avec le temps.
• Afin de pouvoir garantir le bon fonctionnement de chaque dispositif d'alarme de fumée, celui-ci doit être

Entretien et maintenance

replaces au plus tard 10 ans après sa mise en service!

Garantie

Le plus grand soin est apporté à la conception et à la fabrication des produits ABUS en conformité avec les normes en vigueur.
- La garantie couvre uniquement les vices resultant de defaults matériels ou de fabrication présents au moment de la vente. En presence d'un défaut matériel ou de fabrication avéré, le dispositif d'alarme de fumée est réparé ou remplace à la discrétion du donneur de garantie.
- La garantie se termine, dans de tels cas, à expiration de la durée d'origine de la garantie de 2 ans. Toute revendication dépassant ce cadre est expressément exclue.
- Les piles jointes à la livraison sont exclues de la garantie.
- ABUS décline toute responsabilité pour les vices et dommages résultat d'effets extérieurs (p. ex. avaries de transport,emploi de la force, manipulation incorrecte), d'une

Garantie | Élimination

utilisation inappropriée, de l'usure normale ou de la non-observation des présentes instructions.

• En cas de demande dans le cadre de la garantie, il convient de joindre au dispositif d'alarme de fumée faisant l'objet de la réclamation l'original du justificatif d'achat sur lequel est mentionné la date d'achat ainsi qu'une brève description du défaut.
• Si vous deviez constater un début déjàprésent à l'achat sur le dispositif d'alarme de fumée, nous vous prions de vous adresser directement à votre revendeur au cours des deux premières années.

Élimination

Éliminez l'appareil conformément à la directive UE relative auxieux apparéels électriques et électroniques 2002/96/CE -WEEE (Waste Electrical and Electronic Equipment). En cas de doute, veuillagez vous adresser aux autorités communales compétentes en matière d'élimination. Vous recevez lesinformations sur les points de reprise de vosieux apparéels p.ex. auprès de l'administration communale ou municipale

Declaration

locale, des entreprises locales d'élimination des déchets ou auprès de votre revendeur.

Informations

Générales

0333

DoP:GRWM30600#1215

EN 14604:2005/AC:2008

Le marquage CE apposse sur ce produit atteste sa conformité aux directives européennes qui lui sont applicables, en particulier sa conformité aux spécifications harmonisées de la norme EN 14604 en regard du règlement 305/2011 relatif aux produits de construction.

Conserver ce manuel d'utilisation pendant toute la durée de vie de produit.

Assistance téléphonique:
Abus France
15 Voie de la Gravière, 94290 Villeneuve-le-Roi, France
[phone]

Déclaration de performance

Ce dispositif d'alarme de fumée est contrôle et certifié conformément au Règlement EU 305/2011 sur les produits de construction. Le respect constant des prescriptions légales et normatives est surveillé par des contrôles réguliers et indépendants de la production.

La déclaration de performance GRWM30600#1215 est consultable à l'adresse http://www.abus.com/ger/Service/Leistungserklaerungen

Déclaration de conformité

La société ABUS Security-Center déclare que le(s) produit(s) fourni(s) est/son conforme(s) aux directiveses suivantes concernant le(s) produit(s): directive RED 2014/53/UE, directive CEM 2014/30/UE, directive RoHS 2011/65/UE. Le texte complét de la déclaration de conformité UE est disponible à l'adresse Internet suivante: www.abus.com/product/Référence (dans le lien, « Référence » doit être remplaçé par la référence du/des produit(s) fourni(s)) Il peut également être obtenu à l'adresse suivante: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

ABUS: GRWM30600
