| Type de produit | Détecteur de fumée optique radio |
| Marque | Diagral |
| Modèle | DIAG72ATX |
| Dimensions (Diamètre x Hauteur) | 116 mm x 49 mm |
| Poids | 255 g |
| Alimentation | Pile lithium 2 x 3 V scellée non remplaçable, durée de vie 10 ans |
| Autonomie | 10 ans |
| Type de détection | Optique (photodecteur) |
| Couverture moyenne | 50 m² |
| Niveau sonore de l'alarme | 85 dB (A) à 3 m |
| Interconnexion radio | Jusqu'à 40 détecteurs |
| Intégration système d'alarme | Compatible avec centrale Diagral TwinBand |
| Température de fonctionnement | -10 °C à +65 °C |
| Indice de protection | IP22 |
| Entretien | Dépoussiérage annuel des fentes de détection à l'aspirateur |
| Remplacement | Détecteur entier à remplacer après 10 ans ou en cas de défaut |
| Normes | EN 14604:2005 + AC:2008, CE, NF DAAF |
| Usage | Intérieur, parties privatives des habitations et mobile-homes |
| Garantie | Extension possible sur enregistrement sous 15 jours |
| Fonction inhibition | Oui, 15 minutes par appui sur touche test |
| Fonction relais | Oui, programmable pour étendre la portée radio |
FOIRE AUX QUESTIONS - DIAG72ATX DIAGRAL
Questions des utilisateurs sur DIAG72ATX DIAGRAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alarme et sécurité au format PDF gratuitement ! Retrouvez votre notice DIAG72ATX - DIAGRAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIAG72ATX de la marque DIAGRAL.
MODE D'EMPLOI DIAG72ATX DIAGRAL
Vérifiez l'indice de votre détecteur de fumée avant de sélectionner votre notice.
Comment trouver l'indice sur son détecteur de fumée DIAG72ATX Diagral?

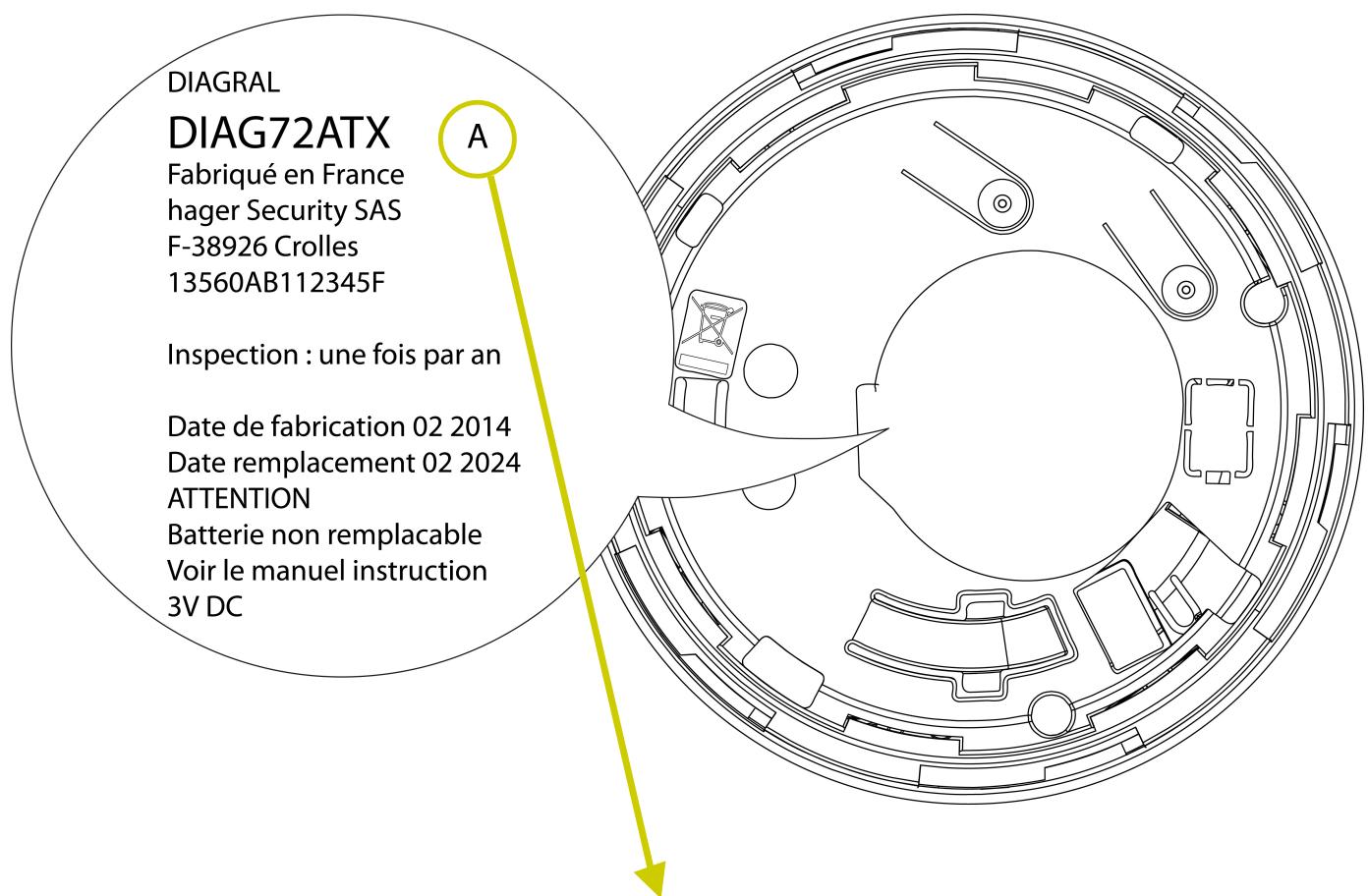

L'indice se trouve au dos du produit :
Mon indice est A
Pour les indices de A à D :
Se reporter à la notice pages 2 et 3
Se reporter à la notice pages 4 et 5
Détecteur de fumée RADIO 10 ans
DIAG72ATX
A LIRE attentivement avant d'installer votre produit
Diagral vous remercie de votre confiance en ayant acheté ce détecteur de fumée. Veuillez lire attentivement ce guide d'installation dans lequel vous trouverez toutes les précautions de pose et d'utilisation. Conservez-le pour pouvoir le consulter ultérieurement et pendant toute la durée de vie du produit.
Le décret d'application de la loi Morange publié le 10 janvier 2011 vous impose d'installer au moins un détecteur de fumée dans votre logement le 8 mars 2015 au plus tard et de notification à votre assureur de l'installation effective.
Un certificat d'acquisition pour votre assureur est disponible sur le site www.diagral.fr
1.1 Principe de fonctionnement

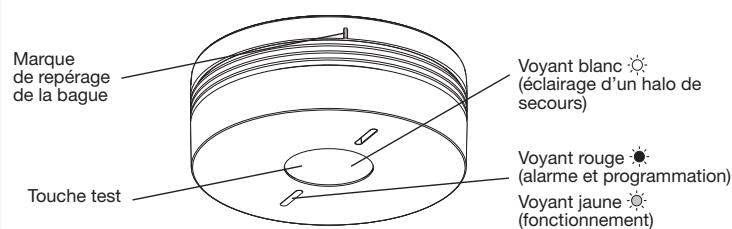

Le détecteur de fumée est destiné à la protection des parties privatives des immeubles ou résidences d'habitations et des mobile-homes.
La détection de fumée est particulièrement adaptée à la détection d'incendies à progression lente qui peuvent couver pendant de nombreuses heures avant de s'enflammer.
Il peut être : • utilisé seul,
- intégré dans un système d'alarme Diagral avec centrale TwindBand,
- interconnecté dans un réseau radio de 40 détecteurs maximum.
En cas de détection, il se manifeste par :
| Détecteur à l'origine de la détction | Autres détecteurs interconnectés | |
| Clignotement rapide | - | |
| Eclairage d'un halo de secours | Eclairage d'un halo de secours | |
| Déclenchement d'une sonnerie continue (85 dB (A) à 3 m) | Déclenchement d'une sonnerie discontinue (85 dB (A) à 3 m) |
Le détecteur à l'origine de la détectiononne jusqu'à la disparition de la fumée.
Les détecteurs interconnectés se déclenchent en moins d'une minute et resteront jusqu'à la disparition de la fumée sur le détecteur à l'origine du déclenchement et au maximum 15 minutes.
Connecté à un système d'alarme Diagral, il provoque en plus : - le déclenchement de la centrale et des sirènes radio en modulation incendie pendant 5 min, - le déclenchement du transmetteur téléphonique.
ATTENTION : sous réserve d'un entretien régulier et normal, il est recommandé de remplacer le détecteur de fumée conformément à la date de remplacement qui est indiquée au dos du produit ou de l'apparition du défaut pile.
2.1 Garantie
Les termes et conditions de garantie sont disponibles sur le site www.diagral.fr.
vous pouvez également les recueillir : • auprès de votre revendeur,
- en écrivant à Diagral.
Afin de bénéficier de l'extension de garantie, vous disposez d'un délai de 15 jours à partir de la date d'achat pour enregistrer votre produit. Votre facture faisant foi, nous vous conseillons de la conserver précieusement.
Référence du produit :
DIAG72ATX
Recopier le n° de série généré au dos du produit
Puis, rendez-vous sur http://garantie.diagral.fr En cas de non accès à internet, vous pouvez envoyer sur papier libre :
- vos coordonnées
- la référence du produit et le numéro
de série
- une copie de votre preuve d'achat sous enveloppe suffisamment affranchie
Rue du Pré de l'Orme,
F-38926 Crolles cedex
Inspection : une fois par an
Date de fabrication : 02/2014
Date de remplacement : 02/2024
ATTENTION
Batterie non remplaçable Voir le manuel instructions 3V DC
Le détecteur doit être placé :
- dans les pièces représentant un risque d'incendie (salles de séjour avec cheminée, chambres d'enfants, greniers ou sous-sols habitables...) (Fig. A),
- de préférence au centre du plafond,
- à l'écart des bouches de ventilation qui risquent de disperser la fumée,

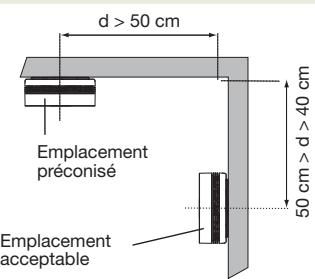

- à plus de 50 cm de tout obstacle (mur, cloison, poutre...) (Fig. B).
- à chaque extrémité d'un couloir si sa longueur est supérieure à 10 m.
Si la fixation sur un plafond horizontal est impossible, le fixer :
- à une distance comprise entre 40 et 50 cm du plafond (Fig. B),
- éloigné de sources eventuelles de perturbations électriques (compteur électrique, coffret métallique, ballast électronique...).
Le détector ne doit pas être placé :
- à proximité (distance minimale 50 cm) d'un ballast électronique, transformateur basse tension, ampoules à économie d'énergie, tubes fluorescents,
- dans des pièces trop poussiéreuses,
- dans une pièce ou la température risque de descendre sous -10 °C ou monter au-dessus de +65 °C, entraînant un mauvais fonctionnement du détecteur.
- à moins de 1 m des bouches de chauffage, de refroidissement ou d'aération ; la fumée pourrait être dispersée,
- à moins de 6 m d'une cheminée ou d'un poêle à bois où la fumée de combustion risque de provoquer une alarme intempestive,
- dans un local où les fumées de cuisson et la vapeur d'eau risqueraient de provoquer un déclenchement intempestif,
- dans un local où il y a risque de condensation ou d'humidité (proscrire salles de bains, buanderies,),
- au sommet d'un plafond ogival (en forme de A), une poche d'air à cet endroit risque d'empêcher la fumée d'atteindre le détecteur (Fig. C),
- directement sur une paroi métallique : intercaler une cale en matériel non magnétique (bois ou plastique).

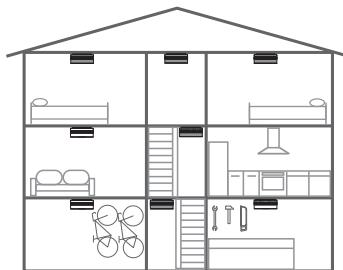

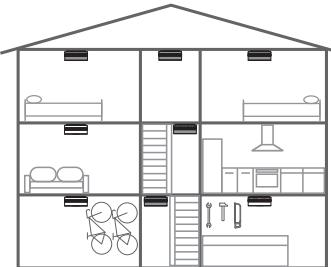

Protection minimale :
un détecteur dans le couloir ou la cage d'escalier à chaque
ou la cage d'escalier à chaque niveau et dans chaque chambre
Protection optimale
completely the detection minimale par le moyen d'un détector.
parle la Roche d'un détectedeans chez science de vie.
ou de sous-sol.
2.3 Pose du détecteur seul

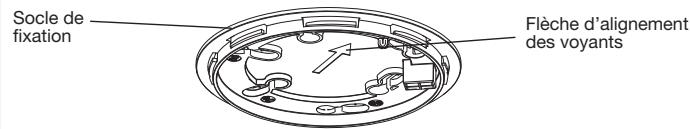

Pour positionner esthétiquement le détecteur, utiliser la flèche d'alignement des voyants présents sur le socle de fixation (cf. Descriptif).
- Fixer le socle en respectant les précautions décrites au chapitre Choix de l'emplacement. Deux types de fixations sont possibles :
Fixation sur boîte d'encastrement
- Pour des boîtes de Ø 60 mm, utiliser les trous de fixation repérés 60
- Pour des boîtes de 78 mm, utiliser les trous de fixation repérés 78
- Pour des boîtes de 0 85 mm, utiliser les trous de fixations reperés 85
- Fixer le socle à l'aide de vis appropriées.
Fixation en saillie

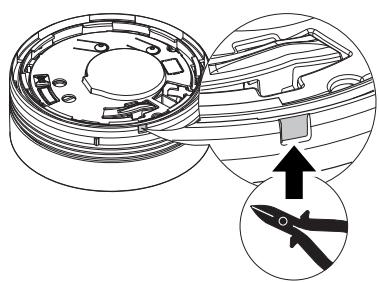

- Placer le socle à l'emplacement prévu puis marquer au crayon la position des 2 trous de fixation.
- Percer à l'aide d'un foret de diamètre adéquat. Fixer le socle à l'aide de chevilles et de vis appropriées.

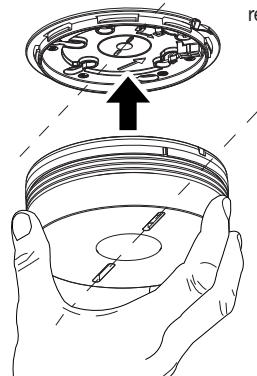

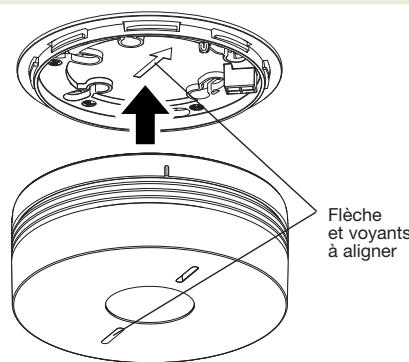

Positionner le détecteur sur son
socle en alignant la flèche représentée
scoe on aligne to the oocoe pss sur le socle et les voyageants.

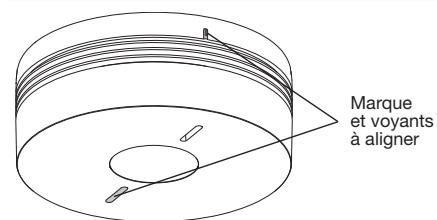

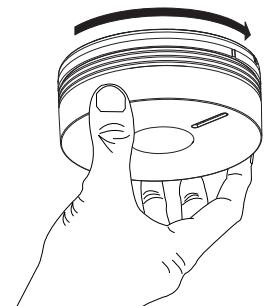

Tourner la bague de
verrouillage dans le sens des
aiguilles d'une montre de
manière à aligner la marque
de reprise et les voyants. Le
voyant jaune de signalisation
ensuite 1 fois toutes les 10 s,
indiquant un fonctionnement
normal du détecteur
Bague de verrouillage
4. Passer au chapitre 3. Test du détecteur
2.4 Pose du détecteur associé à un système d'alarme diagral
L'apprentissage permet d'établir la reconnaissance du détecteur par la centrale.
La centrale attribue un numéro de détecteur dans l'ordre chronologique d'apprentissage.
Tous les détecteurs radio doivent impérativement être appris et à portée radio de la centrale.
Attention
- Pour effectuer les opérations d'apprentissage, la centrale doit être en mode installation. Dans le cas contraire, composer sur son clavier :
code d'accès principal
- Lors de l'apprentissage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 mètres de la centrale).
- Il est possible d'enregistrer un message personnalisé permettant d'identifier vocalement le détecteur incendie (cf. Guide d'installation et d'utilisation du système d'alarme)
§ Personalisation vocale des détecteurs).
1. Réaliser la série d'apprentissage suivante:
Maintenir l'appui su
jusqu'à la réponse de la centrale
Appuyer sur * puis #
du clavier de la centrale
Maintenir l'appui sur
jusqu'à la réponse de la centrale
rale
- En respectant les précautions décrites au chapitre Choix de l'emplacement, positionner le détecteur à l'endroit envisagé sans le fixer.
- Tester la portée radio avec la centrale en maintenant appuyé sur la touche de programmation Cfg2.
Liaison correcte : la centrale confirme par un message vocal "Bip, test détector incendie n° X". Liaison incorrecte : aucun message vocal, rapprocher le détector de la centrale ou utiliser un relais radio.
- Fixer le détector en suivant les étapes 1 à 4 du chapitre 2.3 Pose du détector seul.
- Repasser la centrale en mode utilisation en composant sur son clavier :
code d'accès principal
- Passer au chapitre 3. Test du détecteur.
2.5 Pose du détecteur en réseau

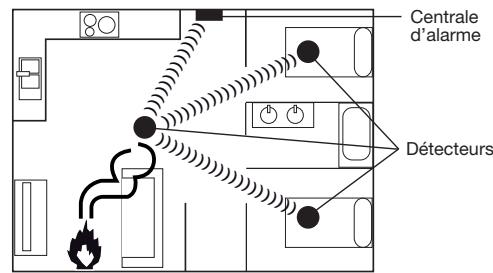

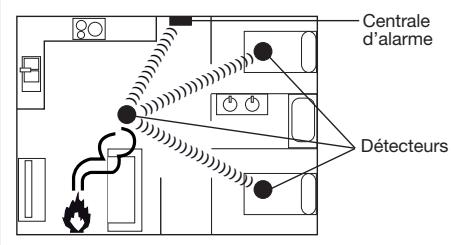

Il est possible d'interconnecter jusqu'à 40 détecteurs entre eux afin de permettre le déclenchement sur l'ensemble des détecteurs de l'habitation ainsi que sur le système d'alarme.
Les réactions en cas de déclenchement sont décrites au chapitre 1.1 Principe de fonctionnement.

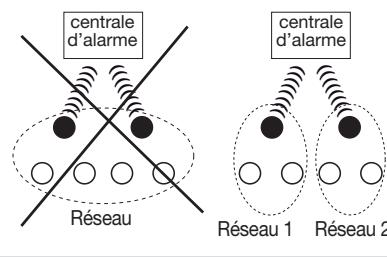

Principe de mise en réseau
Mise en réseau de détecteurs radio. Tous les détecteurs radio doivent impérativement être appris et à portée radio de la centrale.
Réseau
Mise en réseau de détecteurs de modèle différent.
Afin d'éviter le risque de perturbation radio, ne pas créer de réseau
contenant plus d'un détecteur radio
(ex. DIAG72ATX) par groupe de
déteceurs interconnectables (ex.
DIAG71ATX).
Réseau 1 Réseau 2
• Déteceur radio (exemple : DIAG72ATX) ○ Déteceur interconnectable (exempie : DIAG71ATX)
Pour permettre des détecteurs en réseau:
- Passer tous les détecteurs à mettre en réseau en mode apprentice passage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Appuyer sur la touche test de l'un des détecteurs jusqu'à ce que le voyant rouge de tous les autres détecteurs s'allume en fixe. Relacher, le voyant rouge du détecteur à l'origine de l'appui clignote.

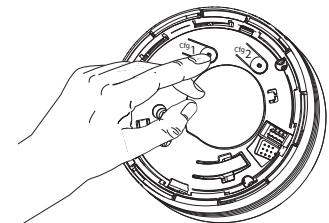

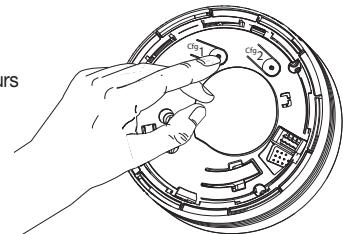

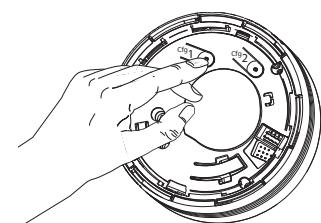

- Faire un appui bref sur la touche Cfg1 de tous les détecteurs pour les sortir du mode apprentice.
Sans appui sur la touche Cfg1, les détecteurs sortent du mode apprentice au bout d'une minute.
Dans ce cas, la mise en réseau des détecteurs est bien prise en compte.
4. Tester la portée radio
A. Passer tous les détecteurs en mode test en appuyant 1 fois sur la touche Cfg1. Le voyant rouge s'allume 5 s puis clignote. B. Faire un appui sur la touche test de l'un des détecteurs, celui-ci émet alors en permanence afin de tester sa portée radio. Le voyant rouge s'allume en fixe sur tous les autres détecteurs. C. Positionner les détecteurs aux endroits envisagés sans les fixer.
- Si la portée radio est bonne, le voyant rouge reste allumé en fixe.
- Si la portée radio est mauvaise, le voyant rouge clignote.
D. Déplacer les détecteurs qui sont hors de portée radio ou programmer un détecteur en relais (cf. 2.6 Pose du détecteur en fonction relais) puis refaire le test. E. Pour sortir du mode test, appuyer une fois sur la touche Cfg1 de tous les détecteurs. Le voyant rouge s'éteint. F. Reprendre le test de portée radio pour tous les détecteurs, afin de s'assurer qu'ils déclenchent tous quel que soit celui à l'origine de l'alarme.
- Fixer les détecteurs en reprenant les étapes 1 à 4 du chapitre 2.3 Pose du détecteur seul.
Ajout d'un détecteur dans un réseau existant
- Passer le détecteur à mettre en réseau en mode apprentissage en appuyant 2 fois sur la touche Cfg1. Le vant rouge clignote.
- Passer un des détecteurs déjà en réseau en mode apprentissage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Appuyer sur la touche test du détecteur déjà en réseau jusqu'à ce que le voyant rouge des détecteurs s'allume en fixe.
- Faire un appui bref sur Cfg1 de tous les détecteurs pour sortir du mode programmation.
2.6 Pose du détecteur en fonction relais
Si la portée radio entre tous les détecteurs est insuffisante, il est possible d'en programmer un en relais. Celui-ci réémettra alors les alarmes reçues vers l'ensemble des autres détecteurs.
ATTENTION : un détecteur programmé en relais ne relaie une alarme que vers les autres détecteurs.
A. En cas d'alarme sur le détector 1, seuls le détector 2 et la centrale déclenchent.
Detecteur 2
B. Le détector 2 est programmé en relais. En cas d'alarme sur le détector 1, il réémet l'information sur les détecteurs 3 et 4.
Detecteur 2
Attention
- Les détecteurs doivent être fixés pour faire les essais.
- Avant un test du détecteur de fumée, il est conseillé de prévenir au préalable le voisinage et de prendre les précautions nécessaires pour éviter les risques de troubles auditifs.
- Ne jamais se servir d'une flamme pour tester le détecteur.
- Le test est à réaliser au moins une fois par mois et notamment après une longue absence.
Appuyer sur la touche test du détecteur jusqu'au bip, puis relâcher.
Détecteur à l'origine du test
Autres détecteurs interconnectés
| ● | Clignotement rapide | - |
| ● | Eclairage d'un halo de secours | Eclairage d'un halo de secours pendant 250 ms suivi de 1,75 sec de pause |
| ● | 1 sec. de sonnerie (75 dB (A) à 1 m) suivi de 1 sec. de pause | 250 ms de sonnerie (75 dB (A) à 1 m) suivi de 1,75 sec de pause |
Appuyer à nouveau sur la touche test pour arrêter la sonnerie.
4.1 Inhibition volontaire du détecteur
En prévention d'activités pouvant générer de la fumée (balayage d'une pièce poussiéreuse, ramonage d'une cheminée...) et donc des déclenchements intempestifs, il est possible de désactiver le détector pour une durée de 15 min. environ.
Pour cela, faire un appui sur la touche test. Le détecteur bip, le voyant rouge clignote toutes les 2 s.
Détecteur inhibé
Autres détecteurs interconnectés
1 clignotement toutes les 2 sec
Au bout de ces 15 min., le détecteur redevient automatiquement opérationnel.
Attention
- Pendant ces 15 minutes, le détecteur ne pourra reconnaître aucune fumée, ni générer d'alarme.
- Pour sortir plus rapidement du mode inhibition, faire un appui sur la touche test. Le détecteur bip, le voyant rouge s'arrête de clignoter.
4.2 Arrêt de l'alarme en cas de détection non dangereuse
Pour arrêter l'alarme en cas de détection de fumée non dangereuse :
appuyer sur la touche test du détecteur.
- appuyer sur une des touches d'une télécommande infrarouge (télécommande TV, lecteur DVD, chaîne hi-fi...) en pointant la télécommande vers le détecteur qui sonne. Le détecteur passe alors en mode inhibé (cf. chapitre 4.1) pendant 15 minutes.
À noter, l'arrêt est possible environ 20 s après le déclenchement du détecteur.
Si le détecteur est associé à un système d'alarme Diagral (cf. chapitre 2.4) appuyer sur la touche "Off" d'un moyen de commande pour arrêter la centrale et les sirènes.
Dans le cas d'un détecteur seul :
- appuyer sur la touche test
du detectiveur
- Appuyer 2 fois sur une touche de la télécommande en la pointant sur le détecteur.
Dans le cas d'une pose en réseau :
Il est obligatoire de stopper le ou les détecteurs à l'origine du
déclenchement (voyant rouge clignotant) pour arrêter la sonnerie sur l'ensemble du réseau.
Détecteur à l'origine du déclenchement
Détecteurs interconnectés
- 1er appui sur une des touches de la télécommande ou sur la touche test d'un des détecteurs: arrêt des détecteurs interconnectés.
2e appui sur une des touches de la télécommande pointée sur le détecteur à l'origine du déclenchement ou un appui sur sa touche test : arrêt du détecteur à l'origine du déclenchement.
4.3 Signalisation des anomalies
Afin de ne pas vous réveiller, la signalisation sonore des anomalies d'alimentation ou de tête de détection survenant la nuit est inhibée. L'anomalie est alors restituée soit au retour de la lumière pendant plus de 10 min soit 8 h après l'apparition.
4.3.1 Anomalie d'alimentation
Source de l'anomalie
Autres détecteurs interconnectés
| 2 clignotements toutes les 5 sec. | 1 clignotement toutes les 10 sec. | |
| 2 bips rapides toutes les 60 sec. | 2 bips rapides toutes les 60 sec. |
Si la signalisation sonore du défaut d'alimentation apparait à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
ATTENTION : à l'apparition de l'anomalie d'alimentation, le détecteur continue à fonctionner parfaitement pendant 30 jours. Il est conseillé de replacer le détecteur dès que possible.
Si le détector est associé à une centrale, celle-ci signale vocalement après une commande système : "Bip anomalie tension, détector n°X".
4.3.2 Anomalie de tête de détection encrassée ou hors service
Source à l'origine de l'anomalie.
Autres détecteurs interconnectés
| 8 clignotements toutes les 8 sec. | 1 clignotement toutes les 10 sec. | |
| 8 bips rapides toutes les 60 sec. | 8 bips rapides toutes les 60 sec. |
Si la signalisation sonore de l'anomalie de tête de détection apparait à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
Vous disposez ainsi de ce laps de temps pour nettoyer le détecteur.
Attention
- Si la signalisation sonore persiste après une tentative de report, cela signifie que la tête de détection est hors service. Remplacer alors le détecteur.
- Si la signalisation de l'anomalie de tête de détction apparait la nuit, cela signifie que celle-ci est hors service. Remplacer alors le détector.
- Si la signalisation de tête de détection persiste après dépoussierage, replacer le
5.1 Entretien de la tête de détection
L'entretien régulier du détecteur est d'une importance essentielle. Les fentes de la tête de détection doivent être dépoussierées à l'aide d'un aspirateur au moins une fois par an ou à chaque signalisation de tête de détection encassée (cf. Signalisation des anomalies).
5.2 Remplacement du détecteur
- Si le détecteur est remplacé pour une anomalie d'alimentation ou de tête de détection, supprimer le defaulted en appuyant sur la touche test jusqu'au premier bip.
- Si le détector était associé à un système d'alarme
A. Passer la centrale en mode installation en composant sur son clavier
B. Effacer le détecteur en composant sur le clavier de la centrale :

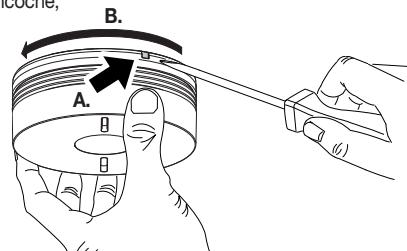

- Dégager le détector de son socle, en tournant la bague de verrouillage dans le sens inverse des aiguilles d'une montre.
- Si le détector etait associé à un système d'alarme, se reporter au chapitre 2.4 Pose du détector associé à un système d'alarme Diagral.
- Si le détecteur faisait partie d'un réseau, se reporter au chapitre 2.5 Pose du détecteur en réseau.
- Positionner le détecteur neuf sur son socle et tourner la bague de verrouillage dans le sens des aiguilles d'une montre.
- Procéder à un test (cf. Test du détecteur).
Il est interdit de peindre le détecteur.
Si des travaux sont nécessaires après la pose, protégez le détecteur.
ATTENTION: ne pas oublier de retarder la protection à la fin des travaux.
6. Caractéristiques techniques
- Type de détection : détecteur optique de fumée Couverture moyenne : 50m² Usage : intérieur
- Alimentation : pile lithium 2 x 3 V scellée non remplaçable durée de vie 10 ans
- Signalisation : - état du détecteur
- Sonnerie intégrée 75 dB à 1 m : - en cas de test
- de signalisation d'une anomalie
- Interconnexion radio : 40 détecteurs max
- Température de fonctionnement : -10°C à + 65°C
- Température de stockage : -10°C à + 65°C
- Indice de protection : IP22
- Dimensions (D x H) : 116 mm x 49 mm
- Poids: 255 g
Le marquage CE apposé sur ce produit atteste sa conformité aux directives européennes et réglement qui lui sont applicables, en particulier sa conformité aux spécifications harmonisées de la norme EN 14604 (2005) + AC 2008 en regard du règlement RPC 305/2011 relatifs aux produits de construction.
Le détector du fumée DIAG712ATX est conforme aux exigences du règlement (UE) N° 305/201 et al'ensemble des caractéristiques essentielles de la norme harmonisée EN 1460 + AC 2008. La déclaration de performance n° 0333-CPR-292072 du DIAG72ATX est disponible en telèchargement sur le site internet local de la marque DIAGRAL.
DECLARATION DE CONFORMITE
Fabricant : Hager Security SAS
Adresse : F-38926 Crolles Cedex - France
Type de produit : Détecteur de fumée radio • Marque : Diagral
Nou déclarons sous notre seule responsabilité que le produit auquel se refère cette déclaration est conforme aux exigences essentielles des directives suivantes : - Directive ROHS : 2011/65/UE - Directive R&TTE : 99/5/CE - Directive Basse Tension : 2006/95/CE
conformément aux normes
européennes harmonisées suivantes
| Référence produit | DIAG72ATX |
| EN 300 220-2 V2.4.1 | X |
| EN 50130-4 (2011) | X |
| EN 60950 (2006) | X |
| EN 301489-1 V1.9.2 | X |
Ce produit peut etre utilise dans toute I'UE, I'EEA et la Suisse
Crolles, le 06.01.2014 Signature : Patrick Bernard,
- Directeur Recherche et Développement
Tout accès aux zones internes, au-delà des zones décrites dans la présente notice, est à proscrire et annulant la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.
Conserver impérativement la documentation fournie avec ce produit
Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipality, déchetterie ou au magasin où vous avez acheté le produit.
NF - Détecteurs avertisseurs autonomes de fumée
La marque NF appliquée aux Détecteurs Autonomes Avertisseurs de Fumée (DAAF), c'est l'assurance de la sécurité et d'une qualité constante contrôlée par des spécialistes. Par des contrôles rigoureux et exhaustifs (système de management de la qualité du titulaire, contrôles des fabrications, audits et essais de surveillance...), elle apporte au consommateur toutes les garanties de conformité des produits certifiés. La marque NF-DAAF atteste la conformité du produit au référentiel de certification NF292.
Caractéristiques essentielles certifiées :
| NF DAAF Organisme Certificateur AFNOR Certification www.marque-nf.com | Référentiel de certification NF292 Caracteristiques certifiées essentielles couvertes par la marque NF |
| Type de montage | plafonnier ou mural |
| Source d'alimentation principale | interne - pile lithium |
| Autonomie certifiée NF | 10 ans |
| Dispositif interconnecté | oui - radio |
| Prévou pour installation dans un camping car | oui |
| Raccordement à des dispositifs auxiliaires externe | non |
| Liaison radio | oui |
| Indicateur d'alarme individuel | oui |
| Dispositif de neutralisation d'alarme | oui |
| Option accessibilité | non |
Pour obtenir des conseils lors de la pose de votre système ou avant tout retour de matériel,
0825051809
depuis 1 poste fixe pour la France
, 0,15 €/mn pour les autres pays. la reporter au tarif en vigueur
Une équipe de techniciens qualifiés vous indiquera la procédure
Vous trouvez sur notre site www.diagral.fr les réponses aux questions les plus fréquentes, les principales notices techniques...
Guide d'installation
Détecteur de fumée
radio 10 ans
DIAG72ATX
www.diagral.fr
A LIRE attentivement avant d'installer votre produit
Diagral vous remercie de votre confiance en ayant acheté ce détecteur de fumée. Veuillez lire attentivement ce guide d'installation dans lequel vous trouverez toutes les précautions de pose et d'utilisation. Conservez-le pour pouvoir le consulter ultérieurement et pendant toute la durée de vie du produit. Le décret d'application de la loi Morange publié le 10 janvier 2011 vous impose d'installer au moins un détecteur de fumée dans leur logement le 8 mars 2015 au plus tard et de notification à votre assureuré de l'installation effective. Un certificat d'acquisition pour votre assureuré est disponible sur le site www.diagral.fr
Principe de fonctionnement
Le détecteur de fumée est destiné à la protection des parties privatives des immeubles ou résidences d'habitations et des mobile-homes.
La détection de fumée est particulièrement adaptée à la détection d'incendies à progression lente qui peuvent couver pendant de nombreuses heures avant de s'enflammer.
Il peut être : ● utilisé seul,
- intégré dans un système d'alarme Diagral avec centrale TwinBand®,
- interconnecté dans un réseau radio de 40 détecteurs maximum.
En cas de détection, il se manifeste par
Détecteur à l'origine de la détection
Autres détecteurs interconnectés
| ● | Clignotement rapide | - |
| ● | Eclairage d'un halo de secours | Eclairage d'un halo de secours |
| ● | Déclenchement d'une sonnerie continue (85 dB (A) à 3 m) | Déclenchement d'une sonnerie discontinue (85 dB (A) à 3 m) |
Le détecteur à l'origine de la détection sonne jusqu'à la disparition de la fumée. Les détecteurs interconnectés se déclenchent en moins d'une minute pour une durée maximale de 15 minutes.
Connecté à un système d'alarme Diagral, il provoque en plus :
- le déclenchement de la centrale et des sirènes radio en modulation incendie pendant 5 min,
- le déclenchement du transmetteur téléphonique
ATTENTION : sous réserve d'un entretien régulier et normal, il est recommandé de remplacer le détecteur de fumée conformément à la date de Remplacement qui est indiquée au dos du produit ou lors de l'apparition du défaut pile.

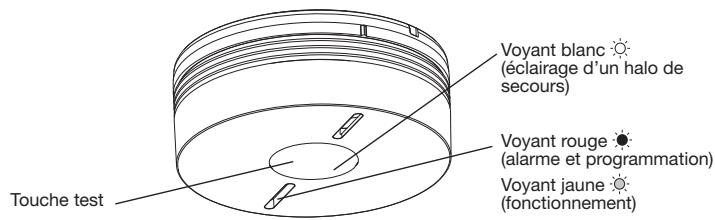

Descriptif
Socle de
fixation
Flèche d'alignement des voyants (donne l'axe d'alignement des voyageurs une fois que le détecteur est verrouillé sur son socle)
Installation VIA la BOX ALERTE et pilotage DIAG56AAX
Si votre installation compte la centrale DIAG91AGFK ou DIAG91AGB ainsi que la box alerte et pilotage DIAG56AAX, alors effectuer l'installation du produit comme décrit ci-dessous.
Télécharger l'application e-ONE pour installer ce système.
Rendez-vous sur diagral.fr/app ou diagral.be/app
Recherche l'application "Diagral e-ONE"
Télécharger dans l'App Store
Disponible sur Google Play
Laissez-vous guider par l'application e-ONE pour l'installation des produits.
Scanner le QR code :
1. Installation
ATTENTION : le détector est déjà alimenté en sortie d'usine. Le simple fait de le verrouiller sur son socle (étape 4. chapitre 1.3. Pose du détector) le passe en fonctionnement normal.
1.1. Garantie
Les termes et conditions de garantie sont disponibles sur le site www.diagral.fr.
Vous pouvez également les recueillir : ● auprès de votre revendeur,
en écrivant à Diagral.
Afin de bénéficier de l'extension de garantie, vous disposez d'un délai de 15 jours à partir de la date d'achat pour enregistrer votre produit. Votre facture faisant foi, nous vous conseillons de la conserver précieusement.
Référence du produit : DIAG72ATX
Recopier le n° de série présente au dos du produit
Puis, rendez-vous sur http://garantie.diagral.fr En cas de non accès à internet, vous pouvez envoyer sur papier libre :
- vos coordonnées
- la référence du produit et le numéro de série
- une copie de votre preuve d'achat sous enveloppe suffisamment affranchie
Rue du Pré de l'Orme, F-38926 Crolles cedex
DIAGI
ATX
Fabric
France
hager
ty SAS
F-389
13560
Inspection : une fois par an
Date de fabrication : 02/2014
Date rempl ATTENTION
Voir le manuel d'instructions
Le détecteur doit être placé :
- dans les pièces représentant un risque d'incendie (salles de séjour
avec cheminée, chambres d'enfants, greniers ou sous-sols habités..
- de préférence au centre du plafond,
- à l'écart des bouches de ventilation qui risquent de disperser la fumée,
- à plus de 50 cm de tout obstacle (mur, cloison, poutre...) (Fig. B)
- à chaque extrémité d'un couloir si sa longueur est supérieure à 10 m.
Si la fixation sur un plafond horizontal est impossible, le fixer :
- à une distance comprise entre 40 et 50 cm du plafond (Fig. B).
- éloigné de sources eventuelles de perturbations électriques (compteur électrique, coffret métallique, ballast électronique...).
Le détector ne doit pas être placé :
- à proximité (distance minimale 50 cm) d'un ballast électronique, transformateur bassetension, ampoules à économie d'énergie, tubes fluorescents,
- dans des pièces trop poussiéreuses,
- dans une pièce où la température risque de descendre sous -10 °C ou monter au-dessus de +65 °C, entraînant un mauvais fonctionnement du détecteur,
- à moins de 1 m des bouches de chauffage, de refroidissement ou d'aération ; la fumée pourrait être dispersée,
- à moins de 6 m d'une cheminée ou d'un poêle à bois où la fumée de combustion risque de provoquer une alarme intempestive,
- dans un local où les fumées de cuisson et la vapeur d'eau risqueraient de provoquer un déclenchement intempestif,
- dans un local où il y a risque de condensation ou d'humidité (proscrire salles de bains, buanderies...), au sommet d'un plafond ogival (en forme de A), une poche d'air à cet endroit risque d'empêcher la fumée d'atteindre le détecteur (Fig. C),
- directement sur une paroi métallique : intercaler une cale en matériel non magnétique (bois ou plastique).
Protection minimale : un détecteur dans le couloir ou la cage d'escalier à chaque niveau et dans chaque chambre
Protection optimale complète la détection minimale par le rajout d'un détecteur dans chaque pièce de vie ou de sous-sol.
1.3. Pose du détecteur seul
Pour positionner esthétiquement le détecteur, utiliser la flèche d'alignement des voyants présents sur le socle de fixation (cf. Descriptif).
Fixer le socle en respectant les précautions décrites au chapitre Choix de l'emplacement. Deux types de fixations sont possibles :
Fixation sur boîte d'encastrement
- Pour des boîtes de Ø 60 mm, utiliser les trous de fixations repérés 60.
- Pour des boîtes de Ø 78 mm, utiliser les trous de fixations répérés 78.
- Pour des boîtes de Ø 85 mm, utiliser les trous de fixations repérés 85. Fixer le socle à l'aide des vis fournies.
Fixation en saillie
- Placer le socle à l'emplacement prévu puis marquer au crayon la position des 2 trous de fixation.
- Percer à l'aide d'un foret de diamètre ajusté.
Fixer le socle à l'aide des chevilles et des vis fournies.
Verrouillage optionnel du détecteur sur le socle de fixation.
Le verrouillage optionnel est conçu pour décourager la dépose non autorisée du détecteur. À l'aide d'une pince coupante, couper l'encoche de verrouillage.
ATTENTION: l'ouverture ne sera désormais possible qu'à l'aide d'un tournevis plat.
Positionner le détecteur sur son socle en alignant le repère et les voyants.
Voyant rouge / voyant jaune
Tourner le détecteur dans le sens des aiguilles d'une montre jusqu'à son verrouillage complet. Le voyant jaune de signalisation clignote pendant 5 s puis une fois toutes les 10 s, indiquant un actionnement normal du détecteur.
Passer au chapitre 2. Test du détecteur.
1.4. Pose du détecteur associé à un système d'alarme diagral
L'apprentissage permet d'établir la reconnaissance du détecteur par la centrale. La centrale attribue un numéro de détecteur dans l'ordre chronologique d'apprentissage. Tous les détecteurs radio doivent impérativement être appris et à portée radio de la centrale.
Attention
- Pour effectuer les opérations d'apprentissage, la centrale doit être en mode installation. Dans le cas contraire, composer sur son clavier :
- Lors de l'apprentissage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 mètres de la centrale).
- Il est possible d'enregistrer un message personnalisé permettant d'identifier vocalement le détecteur incendie (cf. Guide d'installation et d'utilisation du système d'alarme § Personalisation vocale des détecteurs).
1. Réaliser la séquence d'apprentissage suivante :
Appuyer sur ★ pays # du clavier de la centrale
Maintenir l'appui sur la touche Cfg2 pendant 10 s jusqu'à la réponse de la centrale
- En respectant les précautions décrites au chapitre Choix de l'emplacement, positionner le détecteur à l'endroit envisagé sans le fixer.
- Tester la portée radio avec la centrale en maintenant appuyé sur la touche de programmation Cfg2. Liaison correcte : la centrale confirme par un message vocal "Bip, test détector incendie n°X ". Liaison incorrecte : aucun message vocal, rapprocher le détector de la centrale ou utiliser un relais radio.
- Fixer le détector en reprenant les étapes 1 à 4 du chapitre 1.3. Pose du détector seul.
- Repasser la centrale en mode utilisation en composant sur son clavier :
code d'accès principal
- Passer au chapitre 2. Test du détecteur.
1.5. Pose du détecteur en réseau
Il est possible d'interconnecter jusqu'à 40 détecteurs entre eux afin de permettre le déclenchement sur l'ensemble des détecteurs de l'habitation ainsi que sur le système d'alarme.
Les réactions en cas de détection sont décrites au chapitre Principe de fonctionnement.
Principe de mise en réseau
- Mise en réseau de détecteurs radio. Tous les détecteurs radio doivent impérativement être appris et à portée radio de la centrale.
- Mise en réseau de détecteurs de modèle différent. Afin d'évitier le risque de perturbation radio, ne pas creer de réseau contenant plus d'un détecteur radio (ex. DIAG72ATX) par groupe de détecteurs interconnectable (ex. DIAG71ATX).
• Détecteur radio (exemple : DIAG72ATX) ○ Détecteur interconnectable (exemple : DIAG71ATX)
Pour permettre des détecteurs en réseau :
Passer tous les détecteurs à mettre en réseau en mode apprentissage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
2. Appuyer sur la touche test de l'un des détecteurs jusqu'à ce que le voyant rouge de tous les autres détecteurs s'allume en fixe. Relâcher, le voyant rouge du détecteur à l'origine de l'appui clignote.
Faire un appui bref sur la touche CFG1
de tous les détecteurs pour les sortir en mode apprentissage
Dnne ennnn nnnn nn nnnn nee
Sans appuis sur la touche Ctg1, les
déteceurs sortent du mode apprentissage au bout d'une minute. Dans ce cas, la mise en réseau des détecteurs est bien prise en compte.
Tester la portée radio
A. Passer tous les détecteurs en mode test en appuyant 1 fois sur la touche Cfg1. Le voyant rouge s'allume 5 s puis clignote. B. Faire un appui sur la touche test de l'un des détecteurs, celui-ci émet alors en permanence afin de tester sa portée radio. Le voyant rouge s'allume en fixe sur tous les autres détecteurs. C. Positionner les détecteurs aux endroits envisagés sans les fixer. Si la portée radio est bonne, le voyant reste allumé en fixe. Si la portée radio est mauvaise, le voyant rouge clignote. D. Déplacer les détecteurs qui sont hors de portée radio ou programmer un détecteur en relais (cf. 2.6 Pose du détecteur en fonction relais) puis refaire le test. E. Pour sortir du mode test, appuyer une fois sur la touche Cfg1 de tous les détecteurs. Le voyant rouge s'éteint. F. Reprendre le test de portée radio pour tous les détecteurs, afin de s'assurer qu'ils déclenchent tous quel que soit celui à l'origine de l'alarme.
Fixer les détecteurs en reprenant les étapes 1 à 4 du chapitre 1.3. Pose du détecteur seul.
Cas particuliers
Rajout d'un détecteur dans un réseau existant
- Passer le détecteur à mettre en réseau en mode apprentice passage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Passer l'un des détecteurs déjà en réseau en mode apprentice passage en appuyant 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Appuyer sur la touche test du détecteur déjà en réseau jusqu'à ce que l'levoyant rouge des 2 détecteurs s'allume en fixe.
- Faire un appui bref sur Cfg1 de tous les détecteurs pour sortir du mode programmation.
1.6. Pose du détecteur en fonction relais
Si la portée radio entre tous les détecteurs est insuffisante, il est possible d'en programmer un en relais. Celui-ci relaiera alors les alarmes reçues vers l'ensemble des autres détecteurs.
ATTENTION : un détecteur programmé en relais ne relaie une alarme que vers les autres détecteurs.
En cas d'alarme sur le détecteur 1, seuils le détecteur 2 et la centrale déclenchent.
Détecteur 1 Détecteur 2 Centrale
Le détecteur 2 est programmé en relais. En cas d'alarme sur le détecteur 1, il
réémet l'information sur les détecteurs 3 et 4.
Détecteur 2 Détecteur 3 [ Détecteur 4
Attention
- Il est possible de programmer un seul détector "relais" par réseau.
- Pour être programmé en relais, le détecteur doit au préalable avoir été appris au réseau.
Pour programmer un détecteur en relais
- Appuyer sur Cfg1. Au bout de 4 s, le voyant rouge clignote, maintenir l'appui.
- Au bout de 10 s, le clignotement s'accélère ou ralentit :
- si le clignotement s'accélère la fonction relais est active.
- si le clignotement ralentit, la fonction relais est inactive
- Relâcher puis faire un appui bref sur Cfg1 pour sortir du mode programmation.
Remise en configuration usine d'un détecteur
Lors du retour en configuration usine, l'interconnection entre les détecteurs sera effacée.
- Appuyer 2 fois sur la touche Cfg1. Le voyant rouge clignote.
- Maintenir appuyé sur la touche Cfg1 jusqu'à ce que le voyant rouge s'allume en fixe.
Relacher
- Faire un appui bref sur la touche Cfg1 pour sortir du mode programmation.
Attention
- Les détecteurs doivent être fixés pour faire les essais.
- Avant un test du détecteur de fumée, il est conseillé de prévenir au préalable le voisinage et de prendre les précautions nécessaires pour éviter les risques de troubles auditifs.
- Ne jamais se servir d'une flamme nue pour tester le détecteur.
- Le test est à réaliser au moins une fois par mois et notamment après une longue absence.
Appuyer sur la touche test du détecteur jusqu'au 2e bip puis, relâcher.
Autres détecteurs interconnectés
| ● | Clignotement rapide | - |
| ● | Eclairage d'un halo de secours | Eclairage d'un halo de secours pendant 250 ms suivi de 1,75 sec de pause |
| ● | 1 sec. de sonnerie (75 dB (A) à 1 m) suivi de 1 sec. de pause | 250 ms de sonnerie (75 dB (A) à 1 m) suivi de 1,75 sec de pause |
Appuyer à nouveau sur la touche test pour arrêter la sonnerie.
3.1. Inhibition volontaire du détecteur
En prévention d'activités pouvant générer de la fumée (balayage d'une pièce poussiéreuse, ramonage d'une cheminée...) et donc des déclenchements intempestifs, il est possible de désactiver le détecteur pour une durée de 15 min. environ.
Pour cela, faire un appui sur la touche test. Le détecteur bip, le voyant rouge clignote toutes les 2 s.
Autres détecteurs interconnectés
1 clignotement toutes les 2 sec.
Au bout de ces 15 min., le détecteur redevient automatiquement opérationnel.
Attention
- Pendant ces 15 minutes, le détecteur ne pourrait reconnaître aucune fumée, ni générer d'alarme.
- Pour sortir plus rapidement du mode inhibition, faire un appui sur la touche test. Le détecteur bip, le voyant rouge s'arrête de clignoter.
3.2. Arrêt de l'alarme en cas de détection non dangereuse
Pour arrêter l'alarme en cas de détection de fumée non dangereuse :
appuyer sur la touche test du détecteur,
appuyer sur une des touches d'une télécommande infrarouge (télécommande TV, lecteur DVD, chaîne hi-fi...) en pointant la télécommande vers le détecteur qui sonne. Le détecteur passe alors en mode inhibé (cf. chapitre 3.1.) pendant 15 minutes. À noter, l'arrêt est possible environ 20 s après le déclenchement du détecteur. Si le détecteur est associé à un système d'alarme Diagral (cf. chapitre 1.4.) appuyer sur la touche "Off" d'un moyen de commande pour arrêter la centrale et les sirènes.
Dans le cas d'un détecteur seul :
- appuyer sur la touche test du
detected
- Appuyer 2 fois sur une touche de la télécommande en la pointant sur le détecteur.
Dans le cas d'une pose en réseau :
Il est obligatoire de stopper le ou les détecteurs à l'origine du déclenchement (voyant rouge clignotant) pour arrêter la sonnerie sur l'ensemble du réseau.
Détecteur à l'origine
du déclenchement
Détecteurs interconnectés
- 1er appui sur une des touches de la télécommande ou sur la touche test d'un des détecteurs : arrêt des détecteurs interconnectés.
appui sur une des touches de la télécommande pointée sur le détecteur à l'origine du déclenchement ou un appui sur sa touche test : arrêt du détecteur à l'origine du déclenchement.
3.3. Signalisation des anomalies
Afin de ne pas vous réveiller, la signalisation sonore des anomalies d'alimentation ou de tête de détection survenant la nuit est inhibée. L'anomalie est alors restituée soit au retour de la lumière pendant plus de 10 min, soit 8 h après l'apparition.
3.3.1. Anomalie d'alimentation
Détecteur à l'origine de l'anomalie Autres détecteurs interconnectés
| 2 clignotements toutes les 5 sec. | 1 clignotement toutes les 10 sec. | |
| 2 bips rapides toutes les 60 sec. | 2 bips rapides toutes les 60 sec. |
Si la signalisation sonore du défaut d'alimentation apparait à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
ATTENTION : à l'apparition de l'anomalie d'alimentation, le détecteur continue à fonctionner parfaitement pendant 30 jours. Il est conseillé de replacer le détecteur dès que possible.
Si le détector est associé à une centrale, celle-ci signale vocalement après une commande système : "Bip anomalie tension, détector n°X".
3.3.2. Anomalie de tête de détection encrassée ou hors service
Détecteur à l'origine de l'anomalie Autres détecteurs interconnectés
| 8 clignotements toutes les 8 sec. | 1 clignotement toutes les 10 sec. | |
| 8 bips rapides toutes les 60 sec. | 8 bips rapides toutes les 60 sec. |
Si la signalisation sonore de l'anomalie de tête de détection apparait à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
Vous disposez ainsi de ce laps de temps pour nettoyer le détecteur.
Attention
- Si la signalisation sonore persiste après une tentative de report, ILA signifie que la tete de détction est hors service. Remplacer alors le détector.
- Si la signalisation de l'anomalie de tête de détction apparait la nuit, ILA signifie que celle-ci est hors service. Remplacer alors le détecteur.
- Si la signalisation de tête de détection persiste après dépoussierage, remplacer le détecteur.
4.1. Entretien de la tête de détention
L'entretien régulier du détecteur est d'une importance essentielle. Les fentes de la tête de détection doivent être dépoussierées à l'aide d'un aspirateur au moins une fois par an ou à chaque signalisation de tête de détction encrassée (cf. Signalisation des anomalies).
4.2. Remplacement du détecteur
ATTENTION : en cas de remplacement du détecteur, il est impératif de replacer également le socle de fixation.
Si le détecteur est remplacé pour une anomalie d'alimentation ou de tête de détection, supprimer le défaut en appuyant sur la touche test jusqu'au premier bip.
Si le détecteur était associé à un système d'alarme :
A. Passer la centrale en mode installation en composant sur son clavier :
code d'accès principal
B. Effacer le détecteur en composant sur le clavier de la centrale :
n° du détecteur
Si le verrouillage optionnel du détecteur n'est pas activé : dégager le détecteur en le
tournant dans le sens inverse des aiguilles d'une montre. Si le verrouillage optionnel du détecteur est activé :
A. introduire un tournevis plat dans l'encoche
B. dégager le détecteur en le tournant
Dans le sens inverse des
aiguilles d'une montre.
- Si le détecteur était associé à un système d'alarme, se reporter au chapitre 1.4. Pose du détecteur associé à un système d'alarme Diagral.
- Si le détecteur faisait partie d'un réseau, se reporter au chapitre 1.5. Pose du détecteur en réseau.
- Positionner le détecteur neuf sur son socle et le tourner dans le sens des aiguilles d'une montre jusqu'à son verrouillage complet.
- Procéder à un test (cf. Test du détecteur).
4.3. En cas de travaux
Il est interdit de peindre le détecteur.
Si des travaux sont nécessaires après la pose, protégez le détecteur.
ATTENTION: ne pas oublier d'enlever la protection à la fin des travaux.
5. Caractéristiques techniques
- Liaison radio : 433,050 - 434,790 MHz, 10 mW max duty cycle : 10 %
868 - 870 MHz, 25 mW max duty cycle : 0.10 %
Rx : Catégorie 2
- Type de détection : détecteur optique de fumée
- Couverture moyenne : 50 m² Usage : intérieur
- Alimentation : pile lithium 2 x 3 V scellée non remplaçable durée de vie 10 ans
- Signalisation : - état du détecteur
- Sonnerie intégrée 75 dB à 1 m : - en cas de test
- de signalisation d'une anomalie
- Interconnexion radio : 40 détectives max
- Température de fonctionnement : -10°C à + 65°C
- Température de stockage: -10°C à + 65°C
- Indice de protection : IP22 Dimensions (D × H): 116 ~mm × 49 ~mm
- Poids: 255 g
Le marquage CE apposé sur ce produit atteste sa conformité aux directives européennes et au règlement
qui lui sont applicables, en particulier sa conformité aux spécifications harmonisées de la norme EN 1402-2005, 14.2003, et 14.2006, du code PPO 2005/2014, applicable to all applications.
14604:2005 + AC:2008 en regard du réglement RPC 305/2011 relatif aux produits de construction.
Le détecteur de fumée DIAG72ATX est conforme aux exigences du règlement (UE) N° 305/2011
et à l'ensemble des caractéristiques essentielles de la norme harmonisée EN 14604:2005
AC:2008. La déclaration de performance n° 03'33-CPR-292072 du DIAG72ATX
est disponible en téléchargement sur le site internet local de la marque DIAGRAL
Par la présente, Hager Security SAS déclare que l'équipement radioélectrique, référence DIAG72ATX est conforme aux exigences de la directive RE-D 2014/53/EU.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet : www.diagral.fr ou www.diagral.be.
Tout accès aux zones internes, au-delà des zones décrites dans la présente notice sont à
proscrive et annulent la garantie et toute autre forme de prise en charge. En effet, ces
manipulations peuvent être dommageables aux parties et/ou aux composants électroniques.
Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre
et des opérations de maintenance du produit.
Pendant toute sa durée de vie.
Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de
L'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole,
appose sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité comme déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des
équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebus de manière
appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine
Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à leur municipalité, déchetterie ou au magasin où vous avez acheté le produit.
NF - Détecteurs avertisseurs autonomes de fumée
La marque NF appliquée aux Détecteurs Autonomes Avertisseurs de Fumée (DAAF), c'est l'assurance de la sécurité et d'une qualité constante contrôlée par des spécialistes. Par des contrôles rigoureux et exhaustifs (système de management de la qualité du titulaire, contrôle des fabrications, audits et essais de surveillance...) elle apporte au consommateur du contrat d'ouverture de laiti tie du travail et laiti ties ve sur le NF-204UITE. toutes les conformités de conformité des produits certifiés. La marque SECURITE INCENDIE DOMESTIQUE est attestée la conformité du produit au référentiel de certification INCENDI DOMESTIQUE atteste la conformité du produit au référentiel de certification NF292.
Essentielles certifiées :
Organisme Certifié
Référentiel de certification NF292
Caractéristiques certifiées
| Type de montage | plafonnier ou mural |
| Source d'alimentation principale | interne - pile lithium |
| Autonomie certifiée NF | 10 ans |
| Dispositif interconné | oui - radio |
| Prévou pour installation dans un camping car | oui |
| Raccordement à des dispositifs auxiliaires extreme | non |
| Liaison radio | oui |
| Indicateur d'alarme individuel | oui |
| Dispositif de neutralisation d'alarme | oui |
| Option accessibilité | non |
F-93571 Saint-Denis-La-Plaine
Cedex
http://www.marque-nf.com
Liaison rac
d'alarme in
de neutralis
ividuel
modèle: fonction d'alarme
tion and alarm
France : pour obtenir des conseils lors de la pose de votre système ou avant
tout retard de matériel, contacter l'assistance technique Diagral au :
Service 0,15 € / min + prix appel
Une équipe de techniciens qualifiés vous indiquera la méthode à suivre la
mieux adaptée à votre cas. Vous trouverez sur notre site www.diagral.fr les
réponses aux questions les plus fréquentes, les principales notices techniques
Belgique : pour obtenir des conseils lors de la pose de votre système ou avant
tout retour de matériel à l'endroit où vous l'avez acheté, rendez-vous sur ce.
to retour de matériel et endroit ou vous favez acheté, rendez-vous sur nettoyage web www diagram be ou vous trouvezrez les réponses aux questions les plus
Site Web www.diagram.be ou vous trouvez les réponses aux questions les plus fréquentes, les principales notices techniques, les vidéos qui aident lors
fréquentes, les principales notices techniques, les vidéos qui vous aident lors de la mise en œuvre. Conservez précieusement preuve d'achat ou ticket
de la mise en œuvre... Conserve plus de coince qui fars office deagement
Document non contractuel, soumis à modifications sans préavis
