SM5470/10 PICO BARISTO - Machine à café automatique SAECO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à café automatique
Caractéristiques techniques principales	Système de préparation de café à grains, broyeur intégré, mousseur à lait
Alimentation électrique	220-240 V
Dimensions approximatives	21,5 x 43 x 33 cm
Poids	7,2 kg
Compatibilités	Grains de café, café moulu
Type de batterie	Non applicable
Tension	220-240 V
Puissance	1850 W
Fonctions principales	Préparation de café, expresso, cappuccino, latte macchiato, réglage de l'intensité
Entretien et nettoyage	Réservoir d'eau amovible, groupe café amovible, programmes de nettoyage automatique
Pièces détachées et réparabilité	Accessibilité des pièces pour entretien, disponibilité des pièces de rechange
Sécurité	Arrêt automatique, protection contre la surchauffe
Informations générales utiles	Garantie de 2 ans, assistance clientèle disponible

FOIRE AUX QUESTIONS - SM5470/10 PICO BARISTO SAECO

Pourquoi ma machine SAECO SM5470/10 ne s'allume-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réservoir d'eau est bien en place.

Comment nettoyer ma SAECO SM5470/10 ?

Utilisez le programme de nettoyage intégré dans les paramètres de la machine. Pensez également à nettoyer le groupe de percolation et à détartrer régulièrement.

Pourquoi l'eau ne s'écoule pas lorsque j'essaie de préparer un café ?

Assurez-vous que le réservoir d'eau est plein et correctement inséré. Vérifiez également si le filtre à café n'est pas obstrué.

Comment régler l'intensité du café sur ma machine ?

Vous pouvez ajuster l'intensité du café dans les paramètres de la machine. Sélectionnez le niveau de mouture et la quantité de café souhaitée.

La mousse de lait est-elle trop peu crémeuse ?

Assurez-vous que le lait est frais et bien froid. Vérifiez également que le buse à vapeur est propre et libre de tout résidu.

Pourquoi ma machine émet-elle un bruit étrange lors de l'utilisation ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez que tous les composants sont bien en place et qu'il n'y a pas d'objets étrangers dans la machine.

Comment changer le filtre à eau de ma SAECO SM5470/10 ?

Retirez le réservoir d'eau, enlevez l'ancien filtre et insérez le nouveau en suivant les instructions dans le manuel d'utilisation.

La machine indique qu'elle nécessite un détartrage, que dois-je faire ?

Suivez les instructions de détartrage fournies dans le manuel d'utilisation. Utilisez un produit de détartrage recommandé par le fabricant.

Comment régler la température de l'eau ?

La température de l'eau peut être ajustée dans les paramètres de la machine. Consultez le manuel pour les options disponibles.

Y a-t-il une garantie sur la SAECO SM5470/10 ?

Oui, la machine est généralement couverte par une garantie de deux ans. Consultez les documents fournis lors de l'achat pour plus de détails.

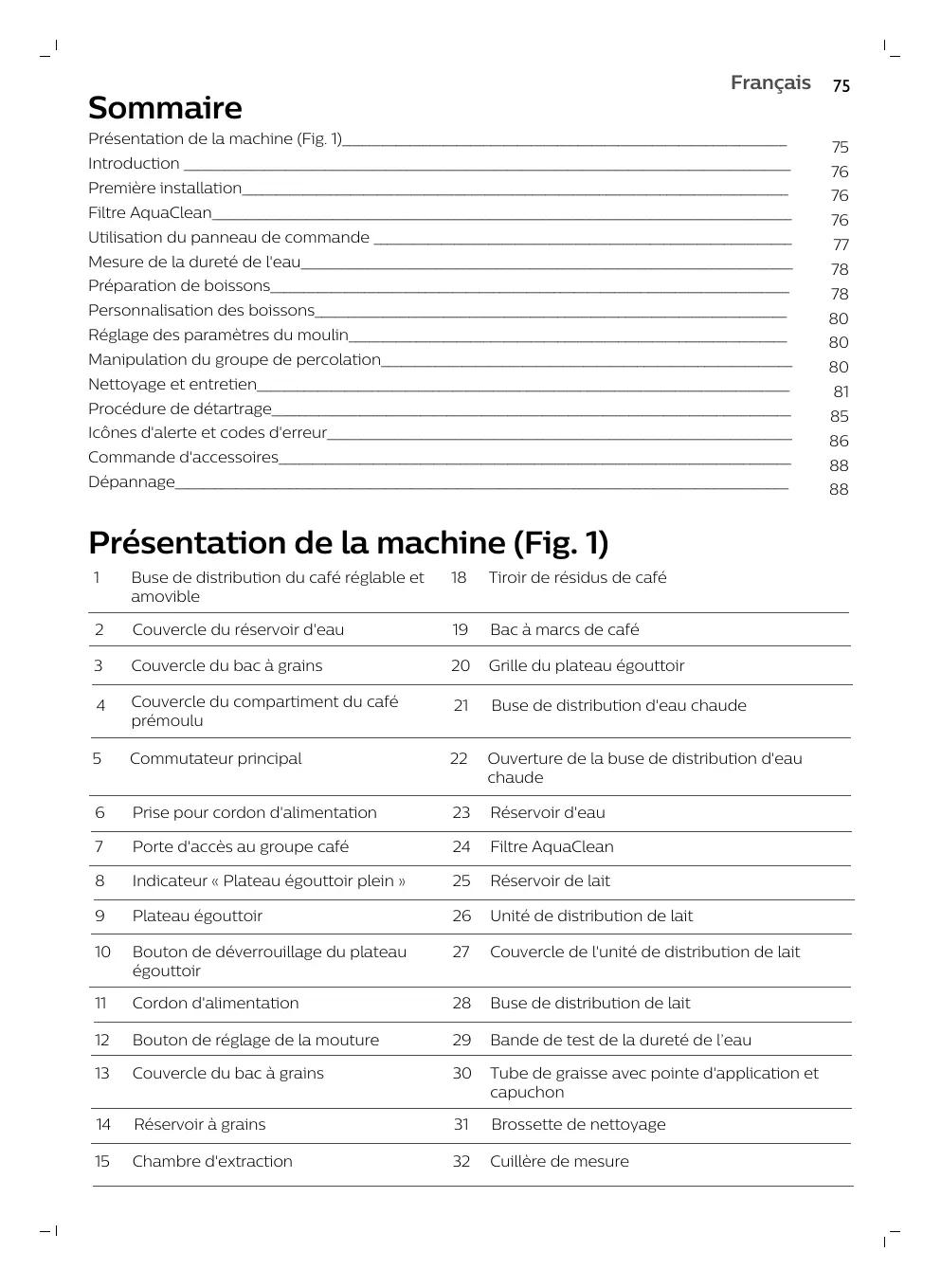

MODE D'EMPLOI SM5470/10 PICO BARISTO SAECO

Présentation de la machine (Fig. 1) 75
Introduction 76
Première installation 76
Filtre AquaClean 76
Utilisation du panneau de commande 77
Mesure de la durée de l'eau 78
Préparation de boissons 78
Personnalisation des boissons 80
Réglage des paramètres du moulin 80
Manipulation du groupe de percolation 80
Nettoyage et entretien 81
Procedure de détartrage 85
Icônes d'alerte et codes d'erreur 86
Commanded accessoires 88
Dépannage 88

Présentation de la machine (Fig. 1)

1	Buse de distribution du café régiable et amovible	18	Tiroir de résidus de café
2	Couvercle du réservoir d'eau	19	Bac à marcs de café
3	Couvercle du bac à grains	20	Grille du plateau égoutoir
4	Couvercle du compartment du café prémoulu	21	Buse de distribution d'eau chaude
5	Commutateur principal	22	Ouverture de la buse de distribution d'eau chaude
6	Prise pour cordon d'alimentation	23	Réserveoir d'eau
7	Porte d'accès au groupe café	24	Filtre AquaClean
8	Indicateur « Plateau égoutoir plein »	25	Réserveoir de lait
9	Plateau égoutoir	26	Unité de distribution de lait
10	Bouton de déverrouillage du plateau égoutoir	27	Couvercle de l'unité de distribution de lait
11	Cordon d'alimentation	28	Buse de distribution de lait
12	Bouton de réglage de la mouture	29	Bande de test de la durée de l'eau
13	Couvercle du bac à grains	30	Tube deGRAisse avec pointe d'application et capuchon
14	Réserveoir à grains	31	Brossette de nettoyage
15	Chambre d'extraction	32	Cuillère de mesure

76 François

16 Intérieur de la porte d'accès au groupe de percolation avec instructions de nettoyage
17 Conduit de sortie du café

Introduction

Félicitations pour votre achat d'une machine à café Saeco entièrement automatique! Pour profiter pleinement de l'assistance Saeco, veuillez enregistrer votre produit à l'adresse www.saeco.com/care. Lizez attentivement le livre de sécurité distinct avant d'utiliser la machine pour la première fois, et conservez-le pour un usage ultérieur.

Pour vous aider à utiliser votre machine de manière optimale, Saeco offre une assistance complète de 3 manières différentes :

1 Le guide de mise en route séparé pour la première installation et'utilisation.
2 Ce mode d'emploi donnant des informations détaillées
3 Assistance et videos en ligne : scannez le code QR sur la première page ou consultez le site www.saeco.com/care

Remarque: Cette machine a ete testee avec du cafe. Bien qu'elle ait ete soigneusement nettoyee, il se peut que quelques residus de cafe subsistent. Nous garantissons neanmoins que la machine est entierement neuve.

Première installation

Avant la première utilisation de votre machine à café, vous doivent effectuer quelques étapes simples, comme remplir le circuit d'eau et activer le filtré AquaClean. Ces procédures sont expliquées dans le guide distinct de mise en route.

Pour un excellent café, vous devez commencer par préparer 5 cafés afin de permettre l'auto-réglage de l'appareil.

L'appareil a eté configuré de manière à extraire une saveur optimale de vos grains de café. Nous vous conseillons donc de ne pas modifier les réglages du moulin avant d'avoir préparé 100 à 150 tasses (environ 1 mois d'utilisation).

Filtre AquaClean

Le filtré AquaClean est créé pour réduire les dépôts de calcaire dans votre machine à café et fournir une eau filtrée pour préserver l'arôme et le goût de chaque tasse de café. Si vous utilisez une série de huit filtres AquaClean tel qu'indiqué par la machine et dans le present mode d'emploi, il ne sera pas nécessaire de détartrer votre machine avant d'avoir servi 5000 tasses. Chaque filtré permet de servir jusqu'à 625 tasses, en fonction des variétés de café sélectionnées et de la fréquence de rincege et de nettoyage.

Préparation du filtré AquaClean avant son activation

Avant de placer le filtré AquaClean dans le réservoir d'eau, vous devez le préparer à l'utilisation :

1 Secouez la cartouche pendant environ 5 secondes (Fig. 2).
2 Plongez le filtré à l'envers dans un pichet d'eau froide et attendez jusqu'à ce que plus aucune bulle d'air ne sorte (Fig. 3).
3 Poussez le filtré dans le raccordement du filtré au niveau le plus bas possible.

Activation du filtrre AquaClean

Vouve devez activer chaque nouveau filtré AquaClean utilisé. En activant le filtré AquaClean, la machine surveille la capacité du filtré AquaClean et le nombre de filtrres utilisés. Vous pouvez activer le filtré AquaClean de trois manières différentes.

1. Activation du filtrre AquaClean lors de la première installation

Lorsque vous l'allumez pour la première fois, la machine vous guide dans les premières étapes d'installation, comme le remplissage du réservoir d'eau, le remplissage du circuit d'eau et l'activation du filtré AquaClean. Il suffit de suivre les instructions à l'écran.

2. Activation du filtré AquaClean au moment demandé

Remarque : remplacez le filtrte AquaClean dés que la capacité du filtrte atteint 0 % et que l'icone du filtrte clignote rapidement. Veuillez replacer le filtrte AquaClean au moins tous les 3 mois, même si la machine n'indique pas encore que c'est nécessaire.

Conseil : nous vous conseillons d'acheter un nouveau filtréès que la capacité du filtré atteint 10% et que l'icône du filtré commence à clignoter lentement. Ainsi, vous serez sur de pouvoir replacer le filtré lorsque le pourcentage atteindre 0.

1 Appuyez sur le bouton MENU/SPECIAL DRINKS, faites defiler pour selectionner AQUACLEAN FILTER et appuyez sur le bouton OK pour confirmer.

L'écran vous demande si vous souhaitez activer un nouveau filtré.

2 Appuyez sur le bouton OK pour confirmer.

• L'écran met automatiquement à jour le nombre de filtres utilisés. (Fig. 5)

Remarque: si vous souhaitez remplaner le filtrE AquaClean apres avoir utilise 8 filtres, vous devez d'abord detartrer la machine. Suivez les instructions a I'ecran.

3. Activation du filtré AquaClean à tout autre moment

Vouss pouvez commencer à (ré)utiliser le filtré AquaClean à tout moment en suivant les instructions ci-dessous.

1 Appuyez sur le bouton MENU/SPECIAL DRINKS, Sélectionnez MENU et appuyez sur la touche OK pour confirmer. Faites défilé le menu jusqu'à AQUACLEAN FILTER. Appuyez sur le bouton OK pour confirmer.

• L'écran indique le nombre de filtres AquaClean ayant été installés précédemment, de 0 à 8 filtres (Fig. 5).

2 Sélectionnez ON à l'écran et appuyez sur le bouton OK pour confirmer.

• L'écran met automatiquement à jour le nombre de filtres utilisés (Fig. 5).
• Ensuite, l'écran indiquant que la machine est préte apparait, avec l'icone AquaClean 100 % indiquant que le filtre a été installé (Fig. 6).

3 Faites couler deux tasses d'eau chaude (0,5 l) pour terminer l'activation. Jetez cette eau.

Remarque : dans certains cas, la machine vous indique que vous devez la détartrer avant d'installer et d'activer un nouveau filtré AquaClean. Cela est d'au fait qu'il ne doit plus y avoir de calcaire dans la machine pour pouvoir utiliser le filtré AquaClean. Suivez les instructions à l'écran.

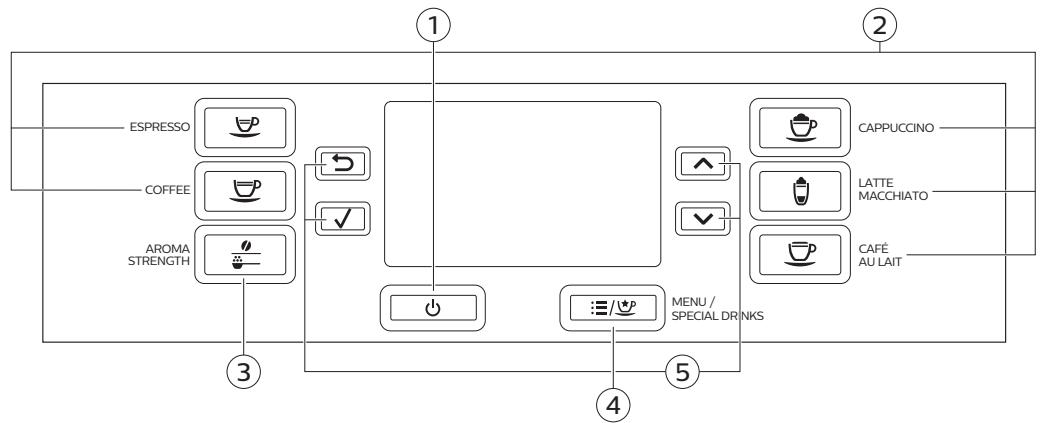

Utilisation du panneau de commande

Voutrouvez ci-dessous une presentation et une description du panneau de commande de la machine. Certains des boutons ont deux fonctions. Dans ce cas, les icones de navigation apparaissent à l'écran. Utilisez les boutons devant cette icône pour selectionner vos choix ou les confirmier.

Utilisez le bouton MENU/SPECIAL DRINKS pour selectionner d'autres boissons et modifier les paramétres, par exemple la durée de l'eau ou la température du café.

1. Bouton marche/arrêt

2. Bouton MENU/SPECIAL DRINKS

3. Boutons des boissons à simple pression

4. Icones de navigation (vers le haut, vers le bas, OK)

5. Bouton AROMA STRENGTH (intensité de l'arôme)

Mesure de la durée de l'eau

Utilisez la bandelette de test de durété de l'eau fournie pour déterminer cette durété. Appuyez sur le bouton MENU, sélectionnez le menu et faites défiler pour sélectionner la durété de l'eau.

1 Immergez la bandelette de test de durée de l'eau dans l'eau du robinet pendant 1 seconde.
Attendez une minute.
2 Vérifiez combien de carres sont devenus rouges.
3 Sélectionnez le réglage de durété de l'eau approprié et appuyez sur le bouton OK pour confirmer.

Nombre de carrés rouges :	■□□□	■□□□	■□□□	■□□□
Valeur à définir	1	2	3	4

Préparation de boissons

Vouss拨eionnez une boisson en appuyant sur un des boutons a simple pressi ou en choisissant une autre boisson dans le menu.

• Si vous souhaitez préparer deux tasses, appuyez deux fois sur le bouton à simple pression de la boisson可以选择 ou Sélectionné une boisson au café dans le MENU, et appuyez deux fois (Fig. 7) dessus. La machine effectue automatiquement deux cycles de mouture de suite pour la boisson sélectionnée. Vous ne pouvez préparer que deux boissons au café à la fois.
• Faites coulisser la buse de distribution vers le haut ou vers le bas pour adapter sa hauteur à la taille de la tasse ou du verre utilisé.

Préparation de boissons au café

1 Remplissez le réservoir avec de l'eau du robinet et le bac à grains avec des grains de café.

2 Pour préparer un café, appuyez sur l'un des boutons de boissons à simple pression. Pour désirir un autre type de café, appuyez sur le bouton MENU/SPECIAL DRINKS, Sélectionnez DRINKS, faites défiler la liste jusqu'à la boisson désirée et appuyez sur le bouton OK.

Pour arrêté de verser du café, appuyez sur le bouton OK.

1

Préparation de boissons à base de lait

1 Remplissez le réserve avec de l'eau du robinet et le bac a grains avec des grains de café.
2 Retirez le couvercle du réservoir de lait et replisseze le réservoir de lait (Fig. 9).

Pour un résultat optimal, utilisez toujours du lait sortant directement du réfrigérateur.

3 Replace the couvercle sur le réservoir de lait.
4 Si elle est installée, retirez la buse de distribution d'eau chaude de la machine.
5 Inclinez légèrement la carafe de lait et fixez-la sur la machine.
6 Ouvrez la buse de distribution de lait et placez une tasse sur le plateau égoutoir.
7 Pour préparer une boisson à base de lait, appuyez sur l'un des boutons de boissons à simple pression. Pour désirir un另一种 type de boisson à base de lait, appuyez sur le bouton MENU/SPECIAL DRINKS, Sélectionnez DRINKS, faites défiler la liste jusqu'à la boisson désirée, et appuyez sur le bouton OK.

La machine vous rappelle de placer la carafe à lait et d'ouvrir la buse de distribution de la mousse de lait.

8 Juste après la distribution de la boisson à base de lait, l'écran vous demande si vous souhaitez effectuer une procédure de nettoyage rapide de la carafe à lait. Vous dispose de dix secondes pour activer la procédure de nettoyage rapide. Appuyez sur le bouton OK pour confirmer.

Préparation d'un café avec du café prémoulu

1 Ouvrez le couvercle et versez une seule mesurette de café prémoulu dans le compartment à café prémoulu. Fermez le couvercle (Fig. 10).
2 Appuyez sur le bouton AROMA STRENGTH (Intensité de l'arôme) et sélectionnez la fonction de préparation du café prémoulu.
3 Appuyez sur le bouton OK pour confirmer.
4 Sélectionnez la boisson.

Remarque : vous pouvez préparer uniquement une boisson à la fois avec le café prémoulu.

Verser l'eau chaude

1 Si elle n'est pas installée, fixez la buse de distribution d'eau chaude à la machine (Fig. 8).
2 Appuyez sur la touche MENU/SPECIAL DRINKS. Sélectionnez DRINKS (Boissons), confirmez et faites défilier le menu pour sélectionner HOT WATER (Eau chaude).
3 Appuyez sur le bouton OK pour confirmer. L'écran vous rappelle que vous doivent installer la buse de distribution d'eau chaude. Appuyez sur le bouton OK pour confirmer.
4 Pour arrêté l'écoulement de l'eau chaude, appuyez sur le bouton OK.

Personnalisation des boissons

Réglage du volume du café et du lait

Yououpouvezreglerelvolumedeboissonpréparée selonvogoutsetalille destasses.

1 Pour régler le volume de l'espresso, appuyez sur le bouton ESPRESSO en le maintainant enforcé jusqu'à ce que l'écran affiche l'icone MEMO (Fig. 11).
- La machine entre dans la phase de programmation et commence à préparer la boisson sélectionnée.
2 Appuyez sur le bouton OK lorsque la tasse contient la quantité d'espresso souhaitée.
- La case cochée sur l'écran indique que le bouton estprogramme : chaque fois que vous appuyez dessus, la machine prépare le volume d'espresso souhaité.

Remarque : pour définir le volume du café, du café au lait, du cappuccino et du latte macchiato, suivez la même procEDURE : appuyez de manière prolongée sur la touche de la boisson, puis appuyez sur OK lorsque la quantité souhaïée de café ou de lait est dans la tasse. Vérifiez que la carafe à lait est en place et que le diffuseur de lait est ouvert.

Réglage de l'intensité du café

• Pour modifier l'intensité du café, appuyez sur le bouton AROMA STRENGTH.
• Chaque fois que vous appuyez sur le bouton AROMA STRENGTH, la machine seLECTIONne un paramètre d'intensité de l'arôme plus élevé. Il y a 5 niveaux d'intensité, 1 représentant une intensité très faible et 5 une intensité très élevé. ÀpRES le niveau 5, la machine revient (Fig. 12) au niveau 1.
  L'intensité sélectionnée apparait sur l'afficheur. Àpres le réglage de l'intensité du café, la machine revient au menu principal et sauvegarde l'intensité d'arômecision lorsque vous préparez un café.

Réglage des paramètres du moulin

Voussoupiezreglerlesparametesdu moulinaI'aide du boutonde réglage de la mouture dans le réservoiràgrains.Vousoupzchoisirparmi10parametesdermouturedifferents.Plusleréglageest bas,pluslecafé estintense.

Remarque : Vous pouze uniquement régler les paramètres de mouture lorsqu'la machine mout des grains de café. Vous devez préparer 2 ou 3 boissons avant de sentir toute la différence de goût.

Attention: Ne tournez pas le bouton de réglage de la mouture de plus d'un cran à la fois afin d'éviter d'endommager le moulin à café.

1 Placez une tasse sous la buse de distribution du café.
2 Soulevez le couvercle du bac à grains.
3 Appuyez sur le bouton ESPRESSO.
4 Lorsque le moulin commence à moudre, enforcez le bouton de réglage de la mouture et tournez-le à gauche ou à droite (Fig. 13).

Manipulation du groupe de percolation

Visitez www.saeco.com/care pour obtenir des instructions video détaillées sur le retrait, l'insertion et le nettoyage du groupe de percolation.

Retrait du groupe de percolation de la machine

1 Pour éteindre la machine, appuyez d'abord sur le bouton marche/arrêt du bloc de commande, puis positionné l'interrupteur principal situé à l'arrête de la machine sur « O »
2 Retirez le plateau égoutoir avec le bac à marc de café.
3 Ouvrez la portedaccès au groupe de percolation.
4 Appuyez sur le bouton PUSH (1) et tirez le groupe de percolation pour l'enlever de la machine (2) (Fig. 14).
5 Retirez le tiroir (Fig. 15) à résidus de café.

Réinsertion du groupe de percolation

Avant de faire glisser le groupe de percolation dans la machine, vérifie qu'il est dans la bonne position.

1 Vérifiez que la flèche située sur le cylindre jaune sur le côte du groupe de percolation est alignée sur la flèche noire et N (Fig. 16).
- Si ce n'est pas le cas, poussez le levier vers le bas jusqu'à ce qu'il touche la base du groupe de percolation (Fig. 17).
2 Assurez-vous que le crochet de blocage jaune de l'autre cote du groupe de percolation est dans la bonne position.
- Pour positionner correctement le crochet, poussez-le vers le haut jusqu'à ce qu'il soit dans la position (Fig. 18) la plus haute.
3 Reinsérez le tiroir à résidus de café.
4 Replacez le groupe de percolation dans la machine en le faisant glisser le long des rainures laterales de guidage jusqu'à ce qu'il soit enclenché. N'appuyez pas sur le bouton PUSH.
5 Fermez la porte d'accès au groupe de percolation, puis remettez en place le plateau égoutoir et le bac à marcs de café.

Nettoyage et entretien

Un nettoyage et un entretien réguliers optimisent le fonctionnement de votre machine, préservent le bon goût du café pendant longtemps et assurent un débit du café stable et une parfait mousse de lait.

Consultez le tableau indiquant quand et comment nettoyer toutes les parties détachables de la machine. Vous trouvez plus d'informations détaillées et des instructions video sur

www.saeco.com/care.

Tableau relatif au nettoyage

Tableau relatif au nettoyage

Description de la pièce	Quand nettoyer	Comment nettoyer
Groupe de percolation	Toutes les semaines	Enlevez le groupe de percolation et nettoyez-le sous le robinet.
	En fonction du type d'utilisation	Lubrifiez le groupe de percolation.
	Tous les mois	Nettoyez le groupe de percolation à l'aide des tablettes de dégraissage pour café.

82 Francais

Description de la pièce	Quand nettoyer	Comment nettoyer
Carafe à lait	Après chaque utilisation	Effectuez un QUICK CARAFE CLEAN (Nettoyage rapide de la carafe) comme indiqué sur la machine après la préparation d'une boisson à base de lait.
	Tous les jours	Nettoyez soigneusement la carafe à lait. Vous pouze également seLECTIONner la fonction QUICK CLEAN (Nettoyage rapide) via le menu, si vous ne l'avez pas déjà fait après la préparation d'une boisson à base de lait.
	Toutes les semaines	Démonze la carafe à lait et nettoyez tous ses composants sous le robinet.
	Tous les mois	Utilisez le nettoyeur de circuit du lait Saeco CA6705 pour ce cycle de nettoyage.
Plateau égoutoir	Dès que le voyant rouge « Plateau égoutoir plein » s'allume sur le plateau égoutoir.	Videz le plateau égoutoir et nettoyez-le sous l'eau du robinet.
Bac à marcs de café	Toutes les semaines	Videz le bac à marc de café et nettoyez-le sous le robinet. Assurez-vous que la machine est hors tension lorsque vous videz et nettoyez le bac à marc de café.
Réserveur d'eau	Toutes les semaines	Nettoyez-le sous le robinet.
Conduit de sortie du café/compartment du café prémoulu	Toutes les semaines	Nettoyez soigneusement la partie supérieure à l'aide du manche d'une cuillère comme représenté ci-dessous.

Nettoyage du groupe de percolation

Un nettoyage régulier du groupe de percolation empêche les résidus de café d'obstruer les circuits internes. Visitez www.saeco.com/care pour obtenir des videos d'assistance pour le retrait, l'insertion et le nettoyage du groupe de percolation.

Nettoyage du groupe de percolation sous l'eau

1 Retirez le groupe de percolation et le tiroir a résidus de café.
2 Rincez soigneusement à l'eau le groupe de percolation et le tiroir à résidus de café. Nettoyez soigneusement le filtré (Fig. 21) supérieur du groupe de percolation.

3 Laissez le groupe de percolation sécher à l'air libre avant de le remettre en place. Évitez de sécher le groupe de percolation avec un chiffon, afin d'empêcher que des fibres ne tombent dedans.

Nettoyage du groupe de percolation à l'aide de tablettes de dégraissage pour café

Utilisez uniquement des tablettes de dégraissage pour café Philips. Suivez les instructions figurant dans le mode d'emploi qui accompagne les tablettes de dégraissage pour café. Visitez www.saeco.com/care pour obtenir des instructions video détaillées.

Lubrification du groupe de percolation

Lubrifiez regulierement le groupe de percolation afin que ses pieces en mouvement puissant continuer à bouger correctement.

1 Appliquez une fine couche degraisse autour de l'axe dans le fond du groupe (Fig. 22) de percolation.
2 Appliquez une fine couche de graisse sur les rails des deux cots (Fig. 23).

Reportez-vous au tableau ci-dessous pour connaître la fréquence de lubricification. Visitez www.saeco.com/care pour obtenir des instructions video détaillées.

Fréquence d'utilisation	Nombre de boissons préparées par jour	Fréquence de lubrification
Faible	1-5	Tous les quatre mois
Normale	6-10	Tous les deux mois
Élevée	>10	Tous les mois

Nettoyage de la carafe à lait

Nettoyage rapide de la carafe

Lorsqu'une boisson à base de lait a eté préparée, l'icone de nettoyage de la carafe s'affiche à l'écran.

1 Lorsque l'icone de nettoyage de la carafe apparait à l'écran, appuyez sur le bouton OK si vous poulez effectuer un cycle de nettoyage. Vous disposez de dix secondes pour activer la procédure de nettoyage rapide. Appuyez sur le bouton Escape si vous ne souhaitez pas effectuer la procédure de nettoyage rapide.
2 Retirez la tasse avec la boisson et placez une tasse vide sous la buse (Fig. 24) de distribution de lait.

Remarque : Assurez-vous que la buse de distribution de lait est retirée.

3 Appuyez sur le bouton OK pour commencer à verser l'eau chaude.

Nettoyage soigneux de la carafe à lait

Pour nettoyer soigneusement la carafe à lait, veillez à faire ce qui suit :

1 Retirez le couvercle de l'unité (Fig. 25) de distribution de lait.
2 Soulevez la buse (Fig. 26) de distribution de lait et retirez-en le conduit de lait.
3 Retirez le bac d'admission de lait de la buse de distribution de lait.
4 Rincez soigneusement le tube d'aspiration et la buse de distribution de lait avec de l'eau tiède.

84 François

Nettoyage hebdomadaire de la carafe à lait

La buse de distribution de lait contient 5 composants. Désassemblez tous les composants une fois parSEAne et rincez-les sous un robinet. Vous pouze egalement nettoyer tous les composants au lave-vaiselle a l'exception du recipient a lait.

1 Tube d'aspiration du lait
2 Support en caoutchouc
3 Mousseur à lait
4 Connecteur du mousseur à lait
5 Boitier de la buse de distribution de lait

Démontage de la buse de distribution de lait

1 Appuyez sur les deux boutons de déverrouillage situés sur les côts de la partie supérieure de l'unité de distribution de lait (1) et retirez le haut du recipient à lait (2) (Fig. 27).
2 Retournez la buse de distribution de lait et maintenez-la fermement dans votre main. Retirez le conduit à lait du support (Fig. 28).
3 Appuyez sur les boutons de déverrouillage situés sur le mousseur à lait et retirez le mousseur à lait du support (Fig. 29) en caoutchouc.
4 Retirez son connecteur au mousseur (Fig. 30) à lait.
5 Rincez tous les composants sous un robinet d'eau tiège.

Remontage de la carafe à lait

1 Pour remonter la buse de distribution de lait, suivez les etapes 2 à 4 de la section « Démontage de la buse de distribution de lait » en ordre inverse.
2 Replacez la buse de distribution de la mousse de lait en haut de la carafe à lait.
3 Replacez le haut de la carafe a lait sur cette derniere.

Remarque : avant de placer la buse de distribution de lait au sommet de la carafe à lait, placez la broche dans la partie supérieure en position adequate. Si cette broche n'est pas correctement placée, vous ne pourrez pas installer la buse de distribution de lait en haut de la carafe (Fig. 31) à lait.

Nettoyage mensuel de la carafe à lait

Utilisez uniquement un nettoyeur de circuit du lait Philips pour ce cycle de nettoyage.

1 Versez le contenu du sachet du nettoyeur de circuit du lait dans la carafe à lait. Remplissez ensuite la carafe à lait avec de l'eau jusqu'àu niveau (Fig. 32) MAX.
2 Insérez la carafe dans la machine et placez une écipient sous la buse de distribution de lait.
3 Appuyez sur le bouton MENU, selectionnez DRINKS (Boissons) et faites defiler les boissons jusqu'à MILK FROTH (mousse de lait). Appuyez sur le bouton OK pour commencer à verser la solution de nettoyage.
4 Repetez l'etape 3 jusqu'à ce que la carafe à lait soit vide.
5 Lorsque la carafe est vide, retirez le recipient et la carafe à lait de la machine.

6 Rincez soigneusement la carafe à lait et replisssez-la d'eau claire jusqu'à l'indication de niveau maximal (MAX).
7 Insérez la carafe à lait dans la machine.
8 Placez un écipient sous la buse de distribution de lait.
9 Appuyez sur le bouton MENU et seLECTIONnez MILK FROTH (mousse de lait) dans le menu DRINKS (boissons) pour commencer le cycle de rincege de la carafe.
10 Repetez l'etape 9 jusqu'à ce que la carafe à lait soit vide.
11 Repetez les étapes 6 à 10.
12 Lorsque la machine-CSse de verser I'eau, le cycle de nettoyage est terminé.
13 Désassemblez tous les composants et rincez-les sous un robinet d'eau tiède.

Procedure de détartrage

N'utilisez que du détartrant Philips. N'utilisez jamais un détartrant à base d'acide sulfurique, d'acide chlorhydrique, d'acide sulfamique ou d'acide acétique (vinaigre), car cela risque d'endommager le circuit d'eau de votre machine et de ne pas dissoudre le calcaire correctement. La non-utilisation d'un détartrant Philips annule votre garantie. Ne pas détartrer l'appareil annule également votre garantie. Vous pouvez acheter la solution de détartrage Philips dans la boutique en ligne

www.saeco.com/care.

1 Lorsque la machine vous demande de la détartrer (Fig. 33), appuyez sur le bouton OK pour commencer. Pour commencer à détartrer sans y'être invité par la machine, appuyez sur le bouton MENU, faites défiler la liste jusqu'à START CALC CLEAN, et appuyez sur le bouton OK pour confirmer.

L'écran vous rappelle ensuite d'insérer la carafe à lait. Remplissez la carafe à lait avec de l'eau jusqu'àu niveau MIN. Insérez la carafe dans la machine et ouvre la buse de distribution de lait.
L'écran vous rappelle ensuite d'ouvrir la buse de distribution de lait.
L'écran vous rappelle dePTRirer le filtré AquaClean.

2 Retirez le plateau égoutoir et le bac à marc de café, videz-les et replacez-les dans la machine.
3 Enlevez le réservoir d'eau et videz-le.
4 Placez un grand récipient (1,5 l) sous la buse de distribution de café.
5 Versez le contenu d'une bouteille complète de solution de détartrage Philips dans le réservoir d'eau, puis replissez ce dernier d'eau jusqu'àu niveau CALC CLEAN (Fig. 34). Replacez-le dans la machine et appuyez sur OK pour confirmer.
6 La première phase de la procédure de détartrage commence. La procédure de détartrage dure environ 30 minutes et consiste en un cycle de détartrage et un cycle de rincege.
7 Laissez la machine verser la solution de détartrage jusqu'à ce que l'écran vous rappelle que le réservoir d'eau est vide.
8 Videz le réserve d'eau, rincez-le et remplissez-le d'eau propre jusqu'au témoin de niveau CALC CLEAN.
9 Retirez et rincez la carafe à lait. Remplissez-la d'eau propre jusqu'à l'indication de niveau MIN, et glissez-la dans la machine. Ouvrez ensuite la buse de distribution de lait.
10 Videz le écipient et replacez-le sous la buse de distribution du café. Appuyez sur OK pour confirmer.
11 La deuxième phase du cycle de détartrage, c'est-à-dire le rinçage, commence et dure trois minutes. L'écran montre l'icone de rinçage et la durée de la phase.
12 Patientez jusqu'à ce que la machine arrête de verser l'eau. La procédure de détartrage est terminée lorsqu'une case cochée apparait à l'écran.
13 Pour quitter le cycle de détartrage, appuyez sur le bouton OK. La machine commence àCHAuffer et effectue le cycle de rincage automatique.

14 Nettoyez la carafe à lait après détartrage (voir 'Nettoyage hebdomadaire de la carafe à lait').
15 Nettoyez le groupe de percolation après détartrage (voir 'Nettoyage du groupe de percolation sous l'eau').
16 Placez un nouveau filtré AquaClean dans le réservoir d'eau.

Conseil : L'utilisation du filtré AquaClean réduit le besoin de détartrage !

Que faire si la procédure de détartrage est interrompue

Vou puez interromp re la procEDURE de détartrage en appuyant sur le bouton marche/arrêt du panneau de commande. Si la procEDURE de détartrage s'interrrompt avant son arrêt complet, procédez comme suit :

1 Videz le réservoir d'eau et rincez-le soigneusement.
2 Remplissez le réserve d'eau avec de l'eau fraîche jusqu'à l'indication CALC CLEAN (Détartrage), puis remettez la machine en marche. La machine chauffera et effectuera un cycle de rinçage automatique.
3 Avant de préparer une boisson, effectuez un cycle de rinceage manuel. Pour effectuer un cycle de rinceage manuel, versez d'abord la moitié d'un réservoir d'eau chaude, puis préparez deux tasses de café prémoulu sans ajouter de café moulu.

Remarque : si la procédure de détartrage n'est pas allée jusqu'au bout, la machine nécessitera une nouvelle procédure de détartrageès que possible.

Icônes d'alerte et codes d'erreur

Signification des icônes d'alerte

Signification des iconônes d'alerte

Les signaux d'advertisement s'affichent en rouge. Vous trouvez ci-dessous une liste des icônes d'advertisement pouvant apparaitre et leur signification.

Remplissez le réserve d'eau avec de l'eau fraîche jusqu'à l'indication MAX.

La carafe à lait n'est pas installée. Insérez la carafe à lait dans la machine.

Le bac à grains est vide.
Placez les nouveaux grains de café dans le bac à grains.

Le bac à marcs de café est plein. Assurez-vous que la machine est sous tension. Retirez et videz ensuite le bac à marc de café.

Le groupe de percolation n'est pas dans la machine ou n'est pas inséré correctement. Insérez le groupe de percolation.

Le groupe de percolation est bloqué par de la poudre. Nettoyez le groupe de percolation.

La buse de distribution d'eau chaude n'est pas installée.
Insérez la buse de distribution d'eau chaude.

Insérez le plateau égouttoir
puis fermez le portillon de l'appareil.

Si un code d'erreur apparait sur l'affichage, consultez la section « Signification des codes d'erreur » pour connaître la signification du code affché et la solution à apporter. L'appareil ne peut pas être utilisé pendant que cette icône est affichée.

Insérez la buse de distribution d'eau chaude et appuyez sur le bouton OK pour commencer.

Signification des codes d'erreur

Vous trouvez ci-dessous une liste des codes d'erreur montrant les problèmes que vous pouvez résoudre vous-même. Des instructions video détaillées sont disponibles sur le site www.saeco.com/care. Si un autre code d'erreur apparait, veuillez contacter le Service Consommateurs Philips de votre pays. Vous trouvez ses coordonnées dans le dépliant de garantie.

Code d'erreur	Problème	Solution possible
01	L'entonnoir pour café est bouché.	Mettez la machine hors tension et débranchez-la. Retirez le groupe de percolation. Ouvrez le couvercle du compartment à café prémoulu et insérez le manche d'une cuillère dedans. Déplacez le manche de haut en bas pour faire dégager le bouchon de café moulu (Fig. 20). Visitez le site: www.saeco.com/care pour des instructions videoe détaillées.
03	Le groupe de percolation est sale ou n'est pas bienGRAISSÉ.	Éteignez la machine au moyen de l'interrupteur principal. Rincez le groupe de percolation à l'eau fraîche, laissez-le sécher à l'air libre, puis lubrifiéz-le. Consultez le chapitre « Nettoyage du groupe de percolation » ou visitez le site www.saeco.com/care pour des instructions videoe détaillées. Puis, rallumez la machine.
04	Le groupe de percolation n'est pas placé correctement.	Éteignez la machine au moyen de l'interrupteur principal. Retirez le groupe de percolation, puis réinsérez-le. Assurez-vous que le groupe de percolation est dans la bonne position avant de l'insérez. Consultez le chapitre « Manipulation du groupe de percolation » ou visitez le site www.saeco.com/care pour des instructions videoe détaillées. Puis, rallumez la machine.
05	De l'air est présente dans le circuit d'eau.	Redémarrez l'appareil en l'éteignant et en l'allumant à nouveau au moyen de l'interrupteur principal. Si cela fonctionne, versez deux à trois tasses d'eau chaude. Détartrez la machine si vous ne l'avez pas fait depuis longtemps.
	Le filtre AquaClean n'a pas été correctement préparé avant l'st installation ou il est obstrué.	Retirez le filtre AquaClean, puis essayez de préparer à nouveau un café. Si cela fonctionne, assurez-vous que le filtre AquaClean a été correctement préparé avant de le remettre en place (voir 'Préparation du filtre AquaClean avant son activation'). Remettez le filtre AquaClean dans le réservoir d'eau. Si cela ne fonctionne toujours pas, le filtre est bouché et doit être remplaced.
14	La machine surchauffe.	Éteignez la machine et rallumez-la après 30 minutes.

Commande d'accessoires

Veuillez utiliser uniquement les produits de maintenance Philips pour nettoyer et détartrer la machine. Vous pouvez acheter ces produits chez votre revendeur local, dans les centres de service agréés ou en ligne sur le site www.saeco.com/care.

Produits d'entretien et références :

• Solution de détartrage CA6700
• Filtre AquaClean CA6903
• Graisse pour groupe de percolation HD5061
• Tablets de dégraissage pour café CA6704
• Nettoyeur du circuit à lait CA6705
  Kit d'entretien CA6707

Dépannage

Cette rubrique récapitule les problèmes les plus courants que vous pouvez rencontres avec la machine. Des videos d'assistance et la liste complète de questions fréquement posées sont disponibles sur le site www.saeco.com/care. Si vous n'arrivez pas à résoudre le problème, veuillez contacter le Service Consommateurs de votre pays. Vous trouverez ses coordonnées dans le dépliant de garantie.

Problème	Cause	Solution
Le plateau égouttoir se remplit rapidement.	Ce phénomène est normal. L'appareil utilise l'eau pour rincer le circuit interne et le groupe de percolation. De l'eau coule dans le système interne directement dans le plateau égouttoir.	Videz le plateau égouttoir lorsque le voyant « Plateau égouttoir plein » s'allume à travers le couvercle du plateau égouttoir (Fig. 19). Placez une tasse sous la buse de distribution pour recueillir l'eau de rinçage.
L'appareil est en mode DEMO.	You've chez appuyé sur le bouton de veille pendant plus de huit secondes.	Éteignez la machine, puis rallumez-la au moyen de l'interrupteur principal situé à l'arrière.
L'icône indiquant que le bac à marc de café est plein s'affiche.	You've chez vidé le bac à marc de café alors que l'appareil était étenteint.	Videz toujours le bac à marcs de café lorsque l'appareil est allumé. Si vous videz le bac à marc de café alors que la machine est étenteinte, le compteur du cycle du café n'est pas réinitialisé.
	You've chez remis en place le bac à marc de café trop rapidement.	Ne remettez pas le bac à marc de café en place avant que l'écran ne vous invite à le faire.
La machine invite à vider le bac à marcs de café même si celui-ci n'est pas plains.	La machine n'a pas réinitialisé le compteur la première fois que vous avez vidé le bac à marcs de café.	Attendez toujours environ 5 secondes lorsque vous replacez le bac à marcs de café. Le compteur du cycle du café sera ainsi remis à zéro.
		Videz toujours le bac à marcs de café lorsque l'appareil est allumé. Si vous videz le bac à marcs de café alors que la machine est étenteinte, le bac à marcs de café ne se réinitialise pas.
Le bac à Marcos de café est rempli au-delà de sa capacité maximale et le message « Videz le bac à Marcos de café » ne s'est pas affché.	You've退还 le plateau égoutoir sans vider le bac à Marcos de café.	Lorsque vous retirez le plateau égoutoir, videz également le bac à Marcos de café, même s'il ne contient que très peu de marc de café. Le compteur du cycle du café sera ainsi remis à zéro et recommencerà à compter correctement le marc de café.
Je ne peux pas-retirer le groupe de percolation.	Le groupe de percolation n'est pas positionné correctement.	Réinitialisez la machine à café de la manière suivante: remettez en place le plateau égoutoir et le bac à marc de café. Fermez la porte d'accès au groupe de percolation, puis éteignez et rallumez la machine. Réessayez de retarder le groupe de percolation.
	You n'avez pas退还 le bac à marc de café.	Retirez le bac à marc de café avant de retarder le groupe de percolation.
Je ne peux pas insérer le groupe de percolation.	Le groupe de percolation n'est pas positionné correctement.	Réinitialisez la machine à café de la manière suivante: remettez en place le plateau égoutoir et le bac à marc de café. Laissez le groupe de percolation à l'extérieur. Fermez le portillon destiné à l'entretien, puis allumez et éteignez la machine. Puis positionné correctement le groupe de percolation et réinsérez-le dans la machine.
	L'appareil est toujours en procédure de détartrage.	Il est impossible de retarder le groupe de percolation lorsque le mode détartrage est en cours. Terminatez d'abord la procédure de détartrage, puis retardez le groupe de percolation.
Le café est aquareux.	Le réglage du moulin est définisur une mouture trop grosse.	Réglez le moulin sur une mouture plus fine (numéro inférieur).
	Le conduit de sortie du café est obstrué.	Nettoyez soigneusement le conduit de sortie du café avec le manche d'une cuillère. Éteignez la machine et rallumez-la.
	L'appareil est en mode réglage automatique.	Préparez quelques tasses de café.
	Le groupe de percolation est sale et doit être lubrifié.	Nettoyez et lubrifiéz le groupe de percolation.
Le café n'est pas assez chaud.	Les tasses que vous utilisessont froides.	Préchauffez les tasses en les rincant à l'eau chaude.
	La température sélectionnée est trop BASSE. Consultez les paramètres du menu.	Choisissez une température élevé dans le menu.

90 François

Problème	Cause	Solution
	You've ajouté du lait.	Que le lait que vous ajoutez soit froid ou chaud, il réduira toujours un peu la température du café.
Le café ne s'écoule pas ou s'écoule lentement.	Le filtrte AquaClean n'a pas été correctement préparé avant l'installation ou il est obstrué.	Retirez le filtrte AquaClean, puis essayez de préparer à nouveau un café. Si cela fonctionne, assurez-vous que le filtrte AquaClean a été correctement préparé avant de le remettre en place. Remettez le filtrte préparé en place. Si cela ne fonctionne toujours pas, le filtrte est bouché et doit être remplaced.
	Le réglage du moulin est définisur une mouture trop fine.	Régliez le moulin sur une mouture plus grosse (numéro supérieur).
	Le groupe de percolation est sale.	Nettoyez le groupe de percolation.
	La buse de distribution du café est sale.	Nettoyez la buse de distribution du café et ses trous avec une aiguille.
	Du calcaire obtrue le circuit de l'appareil.	Déartrez l'appareil.
Le lait ne mousse pas.	La carafe à lait est sale ou n'est pas insérée correctement.	Nettoyez la carafe, et voirlez à la positionner et à l'insérer correctement.
	La buse de distribution de lait n'a pas été ouverte complètement.	Assurez-vous que la buse de distribution de lait a été réalisée dans la position adéquate.
	La carafe à lait est assemblée de manière incomplète.	Vérifiez que tous les composants (surtout le conduit à lait) ont été correctement assemblés.
	Le type de lait utilisé ne convient pas pour produit de la mousse.	Selon le type de lait, la quantité et la qualité de la mousse seront différentes. Nous avons testé les types de laits suivants, qui ont produit une mousse satisfaisante : du lait de vache demi-écréné ou entier, du lait de soja et du lait sans lactose. Les autres types de laits n'ont pas été testés, et il se peut qu'ils créé une quantité limite de mousse.
Le lait éclabousse.	Le lait utilisé n'est pas assez froid.	Utilisez uniquement du lait froid sortant directement du réfrigérateur.
La machine semble fuir.	L'appareil utilise l'eau pour rincer le circuit interne et le groupe de percolation. De l'eau coule dans le système interne directement dans le plateau égouttoir. Ce phénomène est normal.	Videz le plateau égouttoir lorsque levoyant « Plateau égouttoir plein » s'allume à travers le couvercle du plateau égouttoir (Fig. 19). Placez une tasse sous la buse de distribution pour recueillir l'eau de rinçage.
	Le plateau égouttoir est trop plein et a débordé, ce qui donne l'impression que la machine fuit.	Videz le plateau égouttoir lorsque levoyant « Plateau égouttoir plein » s'allume à travers le couvercle du plateau égouttoir (Fig. 19). Placez une tasse sous la buse de distribution pour recueillir l'eau de rinçage.
	La machine n'est pas placée sur une surface horizontal.	Placez la machine sur une surface horizontalafin que levoyant « Plateau égouttoir plein » fonctionne correctement.
Je ne peux pas activer le filtré AquaClean et la machine demande un détartrage.	Le filtré n'a pas été remplaçé quand l'icone du filtré AquaClean a clignoté, et la capacité a atteint 0 %.	Détartraz d'abord votre machine, puis installez le filtré AquaClean.
	Youn/avez pas installé le filtré AquaClean pendant la première installation, mais après avoir préparé environ 25 cafés (en se basant sur des tasses de 100 ml). Il ne doit pas y avoir de calcaire dans la machine avant d'installer le filtré AquaClean.	Détartraz d'abord la machine, puis installez un nouveau filtré AquaClean. Après le détartrage, le compteur du filtré est réinitialisé à 0/8. Veillez à toujours confirmer l'activation du filtré dans le menu de la machine. Faites-le également après avoir remplaçé le filtré.
Ce nouveau filtré à eau ne convient pas.	Youss essayez d'inlocker un autre filtré que le filtré AquaClean.	Seul le filtré AquaClean est adapté à la machine.
La machine émet un bruit.	Il est normal que votre machine fasse du bruit au cours de l'utilisation.	Si la machine se met à produit un son différent, nettoyez le groupe de percolation et lubrifiez-le (voir 'Lubrification du groupe de percolation').
	La machine émet un bruit de pompé en essayant d'aspirer de l'eau du réservoir d'eau.	Le filtré AquaClean n'est pas préparé. Préparez le filtré AquaClean comme décrit au chapitre « Filtré AquaClean », section « Préparation du filtré AquaClean avant son activation».

92 François

Problème	Cause	Solution
		Le réservoir d'eau n'est pas complètement inséré. Retireze le réservoir d'eau, enlevez toute les grains de café ou particules de saleté sous le réservoir et remettez-le en place.

Summario

Preparar bebidas à base de leite

1 Encha o deposito de agua com agua daorneira e encha o deposito de grados com grados.
2 Retire a tampa do recipiente para leite e encha-o com leite (Fig. 9).

Ppoetouia ou poun AuaClean y a vepyotoinon

PivvaTTOOeTeTo foAtpo AquaClean oTo doxio vepou, thpentei va to pnoetoiuaceTe yia xprton
