Producttype	Automatische koffiemachine
Merk	SAECO
Model	SM5470/10 PICO BARISTO
Voeding	220-240 V, 50-60 Hz
Vermogen	1450 W
Pompdruk	15 bar
Waterreservoir inhoud	1.5 L
Bonenreservoir inhoud	250 g
Filtersysteem	AquaClean-filter (vermindert kalk, tot 5000 kopjes met 8 filters)
Drankfuncties	Espresso, koffie, cappuccino, latte macchiato, koffie verkeerd, heet water, gemalen koffie
Maalgraadinstelling	10 maalstanden
Aroma intensiteitsinstelling	5 niveaus
Drankvolume instelling	Programmeerbaar via MEMO-knop
Zetgroep	Verwijderbaar, afwasbaar met water, smeerbaar
Melkkan	Geïntegreerd, automatische snelle reiniging, demonteerbaar
Reiniging en onderhoud	Wekelijkse reiniging van de zetgroep, maandelijks met ontvettende tabletten, ontkalken met Philips-oplossing
Reserveonderdelen beschikbaar	AquaClean-filter (CA6903), vet (HD5061), ontvettende tabletten (CA6704), melkcircuitreiniger (CA6705)
Repareerbaarheid	Foutcodes weergegeven, online ondersteuning www.saeco.com/care
Nettogewicht	9 kg

Veelgestelde vragen - SM5470/10 PICO BARISTO SAECO

Hoe bereid ik koffie met gemalen koffie?

Open het deksel van het compartiment voor gemalen koffie, giet een enkele maatschep gemalen koffie erin. Druk op de AROMA STRENGTH-knop, selecteer de functie gemalen koffie, bevestig met OK en kies vervolgens de drank.

Wat te doen als foutcode 01 verschijnt?

Foutcode 01 geeft aan dat de koffietrechter verstopt is. Zet het apparaat uit, verwijder de zetgroep, open het deksel van het compartiment voor gemalen koffie en steek de steel van een lepel erin om de verstopping te verhelpen. Raadpleeg www.saeco.com/care voor video's.

Hoe activeer ik het AquaClean-filter?

Druk op MENU/SPECIAL DRINKS, selecteer AQUACLEAN FILTER en volg de instructies op het scherm. Laat na activering twee koppen heet water (0,5 L) lopen en gooi dit water weg.

Hoe stel ik de maalgraad in?

Draai aan de maalgraadknop in het bonenreservoir terwijl de molen draait. Draai niet meer dan één stand tegelijk. Er zijn 10 standen; een lagere stand geeft een intensere koffie.

Hoe reinig ik de melkkan?

Na elk gebruik biedt het apparaat een snelle reiniging (druk binnen 10 seconden op OK). Voor een grondige reiniging demonteert u de 5 onderdelen van het melkuitloopstuk en spoelt u ze af met lauwwarm water. Een keer per maand gebruikt u de melkcircuitreiniger Saeco CA6705.

Waarom is de koffie waterig?

Mogelijke oorzaken: te grove maalgraad (verlaag het nummer), verstopt koffie-uitloopkanaal (reinigen met de steel van een lepel), vuile zetgroep (reinigen en smeren), of de automatische afstelmodus is actief (zet een paar kopjes koffie).

Hoe ontkalk ik het apparaat?

Gebruik uitsluitend de Philips-ontkalkingsoplossing. Volg de instructies op het scherm: leeg het reservoir, voeg de oplossing toe tot het niveau CALC CLEAN en start de cyclus. Het proces duurt ongeveer 30 minuten en omvat een spoeling. Gebruik geen azijn.

Het apparaat vraagt om de koffiedikbak te legen terwijl deze niet vol is, waarom?

De teller is niet gereset. Leeg de koffiedikbak altijd wanneer het apparaat aan staat en wacht ongeveer 5 seconden nadat u hem terugplaatst zodat de teller weer op nul wordt gezet.

Hoe bereid ik twee kopjes tegelijk?

Druk twee keer op de knop van de gewenste drank (of selecteer deze in het menu en druk twee keer). Het apparaat voert automatisch twee opeenvolgende maalcycli uit. Alleen koffiehoudende dranken kunnen dubbel worden bereid.

Wat te doen als de melk niet schuimt?

Controleer of de melkkan schoon is en correct is geplaatst, of het melkuitloopstuk open is, of alle onderdelen correct zijn gemonteerd en gebruik koude melk (rechtstreeks uit de koelkast). Aanbevolen melksoorten: halfvolle of volle koemelk, sojamelk, lactosevrije melk.

GEBRUIKSAANWIJZING SM5470/10 PICO BARISTO SAECO

NL GEBRUIKSAANWIJZING

NOBRUKERHANDBOK

PT MANUAL DO UTILIZADOR

FI KAYTTOOPAS

SV ANVÄNDARHANDBOK

EL ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

PHILIPS

Apparaatoverzicht (fig. 1) 111 Introductie 112 Eerste installatie 112 AquaClean-filter 112 Het bedieningspaneel gebruiken 113 De waterhardheid meten 114 Dranken bereiden 114 Dranken aan uw voorkeur aanpassen 115 De maalgraadstanden aanpassen 116 De zetgroep 116 Schoonmaken en onderhoud 117 Ontkalkingsprocedure 120 Waarschuwingspictogrammen en foutcodes 122 Accessoires bestellen 123 Problemen oplossen 124

Apparaatoverzicht (fig. 1)

1	Instelbare, verwijderbare koffie-uitloop	18	Lade voor koffieresten
2	Deksel van waterreservoir	19	Koffiediklade
3	Deksel van bonenreservoir	20	Rooster lekbak
4	Deksel van compartment voor voorgemalen koffie	21	Heetwateruitloop
5	Hoofdschakelaar	22	Opening voor de heetwateruitloop
6	Aansluiting voor netsnoer	23	Waterreservoir
7	Servicedeur	24	Aquaclean-filter
8	Indicator 'lekbak vol'	25	Melkreservoir
9	Lekbak	26	Melkopschuimgedeelte
10	Ontgrendelknop voor lekbak	27	Deksel van melkopschuimgedeelte
11	Netsnoer	28	Melkschuimuitloop
12	Maalgraadknop	29	Teststrip voor waterhardheid
13	Deksel van bonenreservoir	30	Tube smeermiddel met aanbrengstrip en dop
14	Bonenreservoir	31	Reinigungsborsteltje
15	Zetgroep	32	Maatschep
16	Binnenkant van servicedeur met reinigungsinstructies
17	Uitloop van koffieleding

112 Netherlands

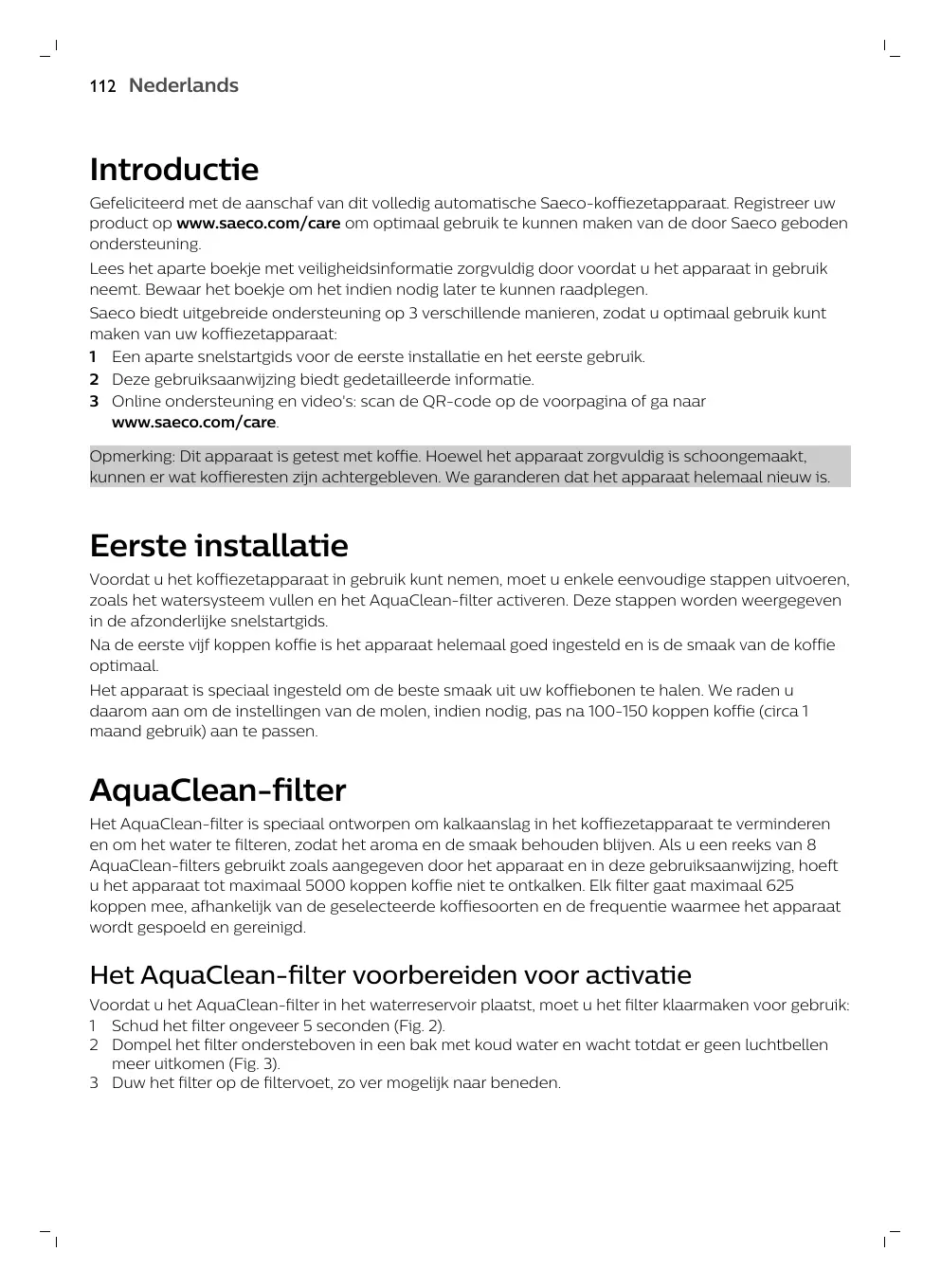

Introductie

Gefeliciteerd met de aanschaf van dit volledig automatische Saeco-koffiezetapparaat. Registreer uw product op www.saeco.com/care om optimaal gebruik te kunnen maken van de door Saeco geboden ondersteuning.

Lees het boekje met veiligheidsinformatie zorgvuldig door voordat u het apparaat in gebruik neemt. Bewaar het boekje om het indien nodig later te kunnen raadplegen.

Saeco biedt uitgebreide ondersteuning op 3 verschillende manieren, zodat u optimaal gebruik kunt maken van uw koffiezetapparaat:

1 Een除去的，Een除去的，Een除去的，Een除去的， 2 Deze gebruiksaanwijzing biedt gedetailleerde informatie. 3 Online ondersteuning en video's: scan de QR-code op de voorpagina of ga naar www.saeco.com/care.

Opmerking: Dit apparaat is getest met koffie. Hoewel het apparaat zorgvuldig is schoongemaakt, kunnen er wat koffieresten zijn achtergebleven. We garanderen dat het apparaat helemaal nieuw is.

Eerste installatie

Voordat u het koffiezetapparaat in gebruik neemt, moet u enkele eenvoudige stappen uitvoeren, zoals het watersysteem vullen en het AquaClean-filter activeren. Deze stappen worden weergegeven in de afzonderlijke snelstartgids.

Na de eerste vijf koppen koffie is het apparaat helemaal goed ingesteld en is de smaak van de koffie optimaal.

Het apparaat is speciaal ingesteld om de beste smaak uit uw koffiebonen te halen. We raden u daarom aan om de instellingen van de molen, indien nodig, pas na 100-150 koppen koffie (circa 1 maand gebruik) aan te passen.

AquaClean-filter

Het AquaClean-filter is speciaal ontworpen om kalkaanslag in het koffiezetapparaat te verminderen en om het water te filteren, zodat het aroma en de smaak behouden blijven. Als u een reeks van 8 AquaClean-filters gebruikt zoals aangegeven door het apparaat en in deze gebruiksaanwijzing, hoeft u het apparaat tot maximaal 5000 koppen koffie niet te ontkalken. Elk filter staat maximaal 625 koppen toe, afhankelijk van de geselecteerde koffiesoorten en de frequentie waarmee het apparaat wordt gespoeld en gereinigd.

Het AquaClean-filter voorbereiden voor activatie

Voordat u het AquaClean-filter in het waterreservoir plaatst, moet u het filter klaarmaken voor gebruik:

1 Schud het filter ongeveer 5 seconden (Fig. 2). 2 Dompel het filter ondersteboven in een bak met koud water en wacht totdat er geen luchtbellen meer uitkomen (Fig. 3). 3 Duw het filter op de filtervoet, zo ver mogelijk naar beneden.

Het AquaClean-filter activeren

Elk nieuw AquaClean-filter dat u installeert, moet vóór gebruik worden geactiveerd. Wanneer u het AquaClean-filter activeert, controleert het apparaat de capaciteit van het AquaClean-filter en het aantal reeds gebruikte filters. Er zijn drie manieren om het AquaClean-filter te activeren.

1. Het AquaClean-filter activeren tijdens de eerste installatie

Wanneer u het apparaat voor het eerst inschakelt, wordt u door de eerste stappen voor installatie geleid, zoals het vullen van het waterreservoir en de waterleidingen, en het activeren van het AquaClean-filter. U hoeft alleen de instructies op het scherm te volgen.

2. Het AquaClean-filter activeren als dat wordt gevraagd

Opmerking: Vervang het AquaClean-filter zodra de capaciteit is teruggelopen tot 0% en het filterpictogram snel begint te knipperen. Vervang het AquaClean-filter ten minste om de 3 maanden, zelfs als het apparaat nog niet aangeeft dat het filter moet worden vervangen.

Tip: We raden u aan een nieuw filter te kopen wanneer de capaciteit is teruggelopen tot 10% en het filterpictogram langzaam begint te knipperen. Zo kunt u het filter vervangen zodra de capaciteit is teruggelopen tot 0%.

1 Druk op de knop MENU/SPECIAL DRINKS, ga naar AQUACLEAN FILTER en druk op de OK-knop om uw keuze te bevestigen.

• Op het display wordt u gevraagd of u een nieuw filter wilt activeren.

2 Druk op de OK-knop om uw keuze te bevestigen.

• Op het display wordt het aantal gebruikte filters automatisch bijgewerkt (Fig. 5).

Opmerking: Als u het AquaClean-filter wilt vervangen nadat er 8 filters zijn gebruikt, moet u het apparaat eerst ontkalken. Volg de instructies op het display.

3. Het AquaClean-filter op een ander moment activeren

U kunt het AquaClean-filter op elk moment (opnieuw) in gebruik nemen door de onderstaande instructies te volgen.

1 Druk op de knop MENU/SPECIAL DRINKS, selecteer MENU en druk op de OK-knop om uw keuze te bevestigen. Ga naar AQUACLEAN FILTER. Druk op de OK-knop om uw keuze te bevestigen. - Op het display wordt het aantal AquaClean-filters aangegeven dat eerder is geïnstalleerd. Dit kan een aantal van 0 tot en met 8 filters zijn (Fig. 5). 2 Selecteer ON op het display en druk op de OK-knop om uw keuze te bevestigen. - Op het display wordt het aantal gebruikte filters automatisch bijgewerkt (Fig. 5). - Vervolgens wordt het pictogram AquaClean 100% op het display weergegeven om aan te geven dat het filter is geïnstalleerd en het apparaat gereed is voor gebruik (Fig. 6). 3 Tap 2 koppen heet water (0,5 l) om de activering te voltooien. Gooi dit water weg.

Opmerking: In bepaalde situaties verschijnt de melding dat het apparaat eerst moet worden ontkalkt voordat u een nieuw AquaClean-filter kunt installeren en activeren. Het apparaat moet namelijk volledig kalkvrij zijn voordat u het AquaClean-filter in gebruik neemt. Volg de instructies op het scherm.

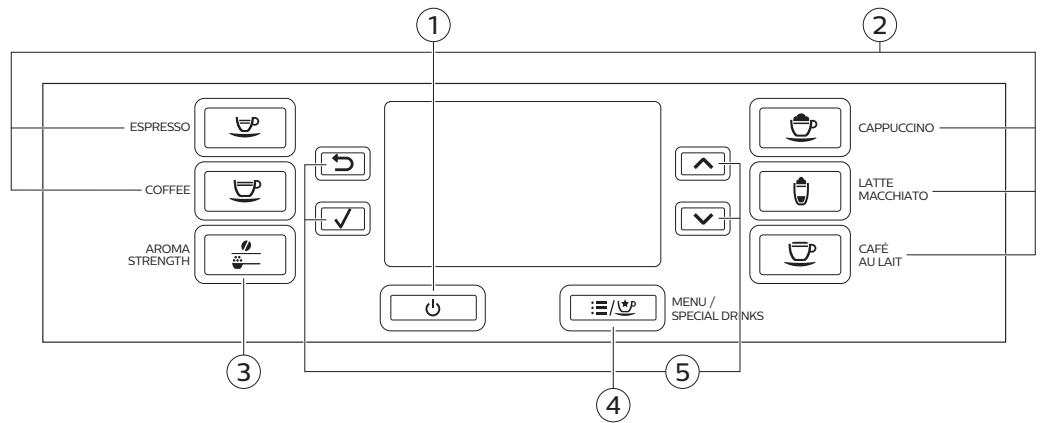

Het bedieningspaneel gebruiken

Hieronder vindt u een overzicht en een beschrijving van het bedieningspaneel van het apparaat. Sommige knoppen hebben een dubbele functie; als dat nodig is, worden de navigatiepictogrammen op het display weergegeven. Gebruik de knoppen naast deze pictogrammen om een optie te kiezen of uw keuze te bevestigen.

Gebruik de knop MENU/SPECIAL DRINKS om andere dranken te selecteren of instellingen te wijzigen, zoals de waterhardheid en koffietemperatuur.

1. Aan-uitknop
2. Knop MENU/SPECIAL DRINKS
3. One-touchknoppen voor dranken
4. Navigatiepictogrammen (omhoog, omlaag, terug, ok)
5. Knop AROMA STRENGTH

De waterhardheid meten

Gebruik de meegeleverde teststrip voor waterhardheid om de waterhardheid in te stellen. Druk op de knop MENU, selecteer het menu en schuif om de waterhardheid te selecteren.

1 Houd het teststrookje voor het meten van de waterhardheid gedurende 1 seconde in kraanwater. Wacht vervolgens 1 minuut. 2 Controleer hoeveel vakjes rood zijn geworden. 3 Selecteer de juiste instelling voor de waterhardheid en druk op de OK-knop om uw keuze te bevestigen.

Aantal rodevakjes:	■□□□	■□□□	■□□□	■□□□
Waarde die u moet instellen	1	2	3	4

Dranken bereiden

U kunt een drank selecteren door op een van de one-touchknoppen voor dranken te drukken of door een andere drank in het menu te selecteren.

• Als u twee koppen koffie wilt zetten, drukt u de one-touchknop voor dranken twee keer in of selecteert u een andere drank via het MENU en drukt u vervolgens twee keer (Fig. 7). Het apparaat voert automatisch twee maalcycli na elkaar uit voor de geselecteerde drank. U kunt slechts twee koppen koffie tegelijk zetten. Schuif de koffie-uitloop naar boven of beneden, afhankelijk van de hoogte van de kop of het glas.

Koffie zetten

1 Vul het waterreservoir met kraanwater en vul het bonenreservoir met koffiebonen.

2 Als u een kop koffie wilt zetten, drukt u op een van de one-touchknoppen voor dranken. Als u een ander type koffie wilt selecteren, drukt u op de knop MENU/SPECIAL DRINKS, selecteert u DRINKS, schuift u naar beneden naar de gewenste drank en drukt u op de OK-knop. 3 Druk op de OK-knop om de afgifte van koffie te stoppen.

Koffie met melk zetten

1 Vul het waterreservoir met kraanwater en vul het bonenreservoir met koffiebonen. 2 Haal het deksel van het melkreservoir en vul het reservoir met melk (Fig. 9).

Voor het beste resultaat raden we u aan altijd melk te gebruiken die rechtstreeks uit de koelkast komt.

3 Plaats het deksel weer op het melkreservoir. 4 Verwijder de heetwateruitloop als deze aan het apparaat is bevestigd. 5 Kantel de melkkan een klein beetje en bevestig deze aan het apparaat. 6 Open de melkschuimuitloop en plaats een kop op de lekbak. 7 Als u een kop koffie met melk wilt zetten, drukt u op een van de one-touchknoppen voor dranken. Als u een ander type koffie met melk wilt selecteren, drukt u op de knop MENU/SPECIAL DRINKS, selecteert u DRINKS, schuift u naar beneden naar de gewenste drank en drukt u op de OK-knop.

Op het display wordt u eraan herinnerd de melkkan te installeren en de melkschuimuitloop te openen.

8 Direct nadat u koffie met melk hebt gezet, verschijnt op het display de vraag of u een snelle reiniging van de melkkan wilt uitvoeren. U hebt 10 seconden de tijd om de snelle reiniging te starten. Druk op de OK-knop om uw keuze te bevestigen.

Koffie zetten met voorgemalen koffie

1 Open het deksel en doe slechts één maatschep voorgemalen koffie in het compartiment voor gemalen koffie. Sluit het deksel (Fig. 10). 2 Druk op de knop AROMA STRENGTH (Aromasterkte) en selecteer de functie voor voorgemalen koffie. 3 Druk op de OK-knop om uw keuze te bevestigen. 4 Selecteer de drank.

Opmerking: Met voorgemalen koffie kunt u slechts één kop koffie per keer zetten.

Heet water tappen

1 Bevestig de heetwateruitloop aan het apparaat, als deze niet is bevestigd (Fig. 8). 2 Druk op de knop MENU/SPECIAL DRINKS. Selecteer DRINKS, bevestig uw keuze, scrol door het menu en selecteer HOT WATER. 3 Druk op de OK-knop om uw keuze te bevestigen. Op het display wordt u eraan herinnerd de heetwateruitloop te installeren. Druk op de OK-knop om uw keuze te bevestigen. 4 Druk op de OK-knop om de afgifte van heet water te stoppen.

Dranken aan uw voorkeur aanpassen

De hoeveelheid koffie en melk aanpassen

U kunt de hoeveelheid koffie aanpassen aan uw smaak en aan de grootte van de koppen.

1 Als u de hoeveelheid espresso wilt aanpassen, houdt u de knop ESPRESSO ingedrukt totdat op het display het MEMO-pictogram wordt weergegeven (Fig. 11). - Het apparaat gaat naar de programmeerfase en begint met het zetten van de gekozen drank. 2 Druk op de OK-knop wanneer de kop de gewenste hoeveelheid espresso bevat. - Het vinkje op het display geeft aan dat de knop is geprogrammeerd: telkens wanneer u op de knop drukt, zet het apparaat de ingestelde hoeveelheid espresso.

Opmerking: Volg dezelfde procedure om de hoeveelheid koffie, café au lait, cappuccino en latte macchiato in te stellen: houd de knop van de drank die u wilt zetten ingedrukt en druk op de OK-knop wanneer de kop de gewenste hoeveelheid koffie of melk bevat. Zorg dat de melkkan is geplaatst en dat de melktuit open is.

De koffiesterkte aanpassen

• Druk op de knop AROMA STRENGTH om de sterkte van de koffie aan te passen.
• Telkens wanneer u op de knop AROMA STRENGTH drukt, wordt de koffiesterkte met een punt verhoogd. Er zijn 5 standen voor koffiesterkte: stand 1 is zeer mild en stand 5 is zeer sterk. Na stand 5 wordt opnieuw stand 1 ingesteld (Fig. 12).
• Op het display verschijnt de gekozen koffiesterkte. Nadat u de koffiesterkte hebt aangepast, worden het hoofdmenu opnieuw weergegeven op het display en wordt de gekozen sterkte opgeslagen wanneer u een kop koffie zet.

De maalgraadstanden aanpassen

U kunt de maalstand aanpassen met de maalstandknop in het bonenreservoir. Er zijn 10 verschillende maalgraadstanden waaruit u kunt kiezen. Hoe lager de stand, hoe sterker de koffie.

Opmerking: U kunt de maalgraadstanden alleen aanpassen wanneer het apparaat koffiebonen maalt. U proeft het verschil pas echt na 2 of 3 koppen koffie.

Let op: Draai de maalgraadknop niet meer dan één stapje per keer om zo schade aan de molen te voorkomen.

1 Plaats een kop onder de koffie-uitloop. 2 Open het deksel van het bonenreservoir. 3 Druk op de knop ESPRESSO. 4 Wanneer de molen begint te malen, drukt u de maalgraadknop in en draait u deze naar links of naar rechts (Fig. 13).

De zetgroep

Op www.saeco.com/care vindt u uitgebreide video-instructies voor het verwijderen, plaatsen en reinigen van de zetgroep.

De zetgroep uit het apparaat verwijderen

1 Als u het apparaat wilt uitschakelen, drukt u eerst op de aan/uit-knop op het bedieningspaneel en zet u vervolgens de hoofdschakelaar op de rechterzijde van het apparaat op de stand 'O'. 2 Verwijder de lekbak met de koffiedikbak. 3 Open de servicedeur.

4 Druk op de knop PUSH (1) en trek aan de handgreep van de zetgroep om deze uit het apparaat (2) (Fig. 14) te verwijderen. 5 Verwijder de lade voor koffieresten (Fig. 15).

De zetgroep terugplaatsen

Zorg ervoor dat u de zetgroep in de juiste stand vasthoudt, voordat u deze weer in het apparaat schuift.

1 Controleer of de pijl op de gele cirkel aan de zijkant van de zetgroep zich recht tegenover de zwarte pijl en N bevindt (Fig. 16). - Als dat niet het geval is, duwt u de hendel omlaag totdat deze de onderkant van de zetgroep raakt (Fig. 17). 2 Controleer of de gele vergrendelhaak aan de andere kant van de zetgroep in de juiste stand staat. - Duw de haak omhoog naar de bovenste stand (Fig. 18) om deze in de juiste positie te zetten. 3 Plaats de lade voor koffieresten terug. 4 Schuif de zetgroep over de geleiderails aan de zijkanten terug in het apparaat totdat de zetgroep vastklikt. Druk niet op de PUSH-knop. 5 Sluit de servicedeur en plaats vervolgens de lekbak met de koffiedikbak weer terug.

Schoonmaken en onderhoud

Houd uw apparaat in topconditie door het regelmatig te reinigen en te onderhouden. Zo kunt u gedurende lange tijd genieten van heerlijke koffie, een constante koffiestroom en perfect melkschuim. In de onderstaande tabel ziet u hoe en wanneer de afneembare onderdelen van het apparaat gereinigd moeten worden. Ga voor uitgebreidere informatie en video-instructies naar www.saeco.com/care.

Schoonmaaktabel

Schoonmaaktabel

Beschrijving van de onderdelen	Wonneer reinigen	Hoe reinigen
Zetgroep	Wekelijks	Verwijder de zetgroep en spoel deze schoon onder de kraan.
	Afhankelijk van het soort gebruik	Smeer de zetgroep.
	Maandelijks	Reinig de zetgroep met de koffieolieverwijderingstabetten.
Melkkan	Na elk gebruik	Voer QUICK CARAFE CLEAN UITzoals worden aangegeven op het apparaat nadat u koffie met melk hebt gemaakt.
	Dagelijks	Maak de melkkan goed schoon. U=kunt ook de QUICK CLEAN-functie via het menu selecteren, als u deze functie Niet al hebt uitgevoerd nadat u koffie met melk hebt gemaakt.
	Wekelijks	Haal de melkkan uit elkaar en reinig alle onderdelen onder de kraan.
	Maandelijks	Gebruik voor deze reinigingscyclus de Saeco-reiniger CA6705 voor het melkdoorloopsystem.
Lekbak	Zodra de rode indicator 'lekbak vol' boven het deksel van de lekbak uitkomt.	Leeg de lekbak en spoel deze af onder de kraan.
Koffiedikbak	Wekelijks	Leeg de koffiedikbak en reinig deze onder de kraan. Zorg dat het apparaat is ingeschakeld verwijl u de koffiedikbak leegt en reinigt.
Waterreservoir	Wekelijks	Reinig dit onder de kraan.
Compartment voor voormemalen koffie/uitgang van koffiekanaal	Wekelijks	Maak het bovenste gedeelte schoon met de steel van een lepel zoals hieronder worden aangegeven.

De zetgroep schoonmaken

Als u de zetgroep regelmatig schoonmaakt, voorkomt u dat het interne systeem verstopt raakt met koffieresten. Op www.saeco.com/care vindt u ondersteuningsvideo's over het verwijderen, plaatsen en reinigen van de zetgroep.

De zetgroep schoonmaken onder de kraan

Haal de zetgroep en de lade voor koffieresten uit het apparaat. Spoel de lade voor koffieresten en de zetgroep grondig om met water. Reinig het bovenste filter (Fig. 21) van de zetgroep zorgvuldig. Laat de zetgroep aan de lucht drogen voordat u deze terugplaatst. Droog de zetgroep niet met een doek om te voorkomen dat zich vezels ophopen in de zetgroep.

De zetgroep reinigen met de koffieolieverwijderingstabletten

Gebruik voor de reiniging alleen koffieolieverwijderingstabletten van Philips. Volg de instructies in de gebruiksaanwijzing die bij de koffieolieverwijderingstabletten worden geleverd. Ga naar

www.saeco.com/care voor uitgebreide video-instructies.

De zetgroep invetten

Als u de zetgroep regelmatig smeert, blijven de bewegende onderdelen soepel bewegen.

Breng een dunne laag smeermiddel aan op de as onder in de zetgroep (Fig. 22). Breng een dunne laag smeermiddel aan op de geleiders aan beide zijden (Fig. 23).

Raadpleeg de onderstaande tabel voor de aanbevolen smeerfrequentie. Ga naar www.saeco.com/care voor uitgebreide video-instructies.

Gebruiks Frequentie	Aantal bereide dranken per dag	Smeerfrequentie
Laag	1-5	Elke 4 maanden
Normaal	6-10	Elke 2 maanden
Hoog	>10	Eenmaal per maand

De melkkan schoonmaken

Snelle reiniging van de melkkan

Nadat u koffie met melk hebt gemaakt, wordt het pictogram voor het reinigen van de melkkan op het display weergegeven.

Wanneer dit pictogram op het display verschijnt, drukt u op de OK-knop als u een reinigingscyclus wilt uitvoeren. U hebt 10 seconden de tijd om de snelle reiniging te starten. Druk op de escapeknop als u de snelle reiniging niet wilt uitvoeren. Verwijder de kop met de drank en plaats een lege kop onder de melkschuimuitloop (Fig. 24).

Opmerking: Zorg dat de melkschuimuitloop is uitgetrokken.

Druk op de OK-knop om de doorloop van heet water te starten.

Grondige reiniging van de melkkan

Als u de melkkan grondig wilt schoonmaken, moet u regelmatig het volgende doen:

1. Verwijder het deksel van het melkopschuimgedeelte (Fig. 25). 2. Til de melkschuimuitloop uit het melkopschuimgedeelte en haal de melkslang uit de melkschuimuitloop (Fig. 26). 3. Verwijder de melkslang van de melkschuimuitloop. 4. Spoel de melkslang en melkschuimuitloop goed schoon met lauw water.

Wekelijkse reiniging van de melkkan

De melkschuimuitloop bestaat uit 5 onderdelen. Haal alle onderdelen eenmaal per week los en reinig ze onder de kraan. Alle onderdelen, behalve het melkreservoir, kunnen in de vaatwasmachine worden schoongemaakt.

1. Melkslang 2. Rubberen steun 3. Melkopschuimer 4. Koppelstuk voor melkopschuimer 5. Behuizing van melkschuimuitloop

De melkschuimuitloop uit elkaar halen

1. Druk de ontgrendelknoppen in aan beide zijden van het bovenste gedeelte van het melkopschuimgedeelte (1) en til het bovenste gedeelte van het melkreservoir (2) (Fig. 27). 2. Draai het melkopschuimgedeelte ondersteboven en houd dit goed vast. Trek de melkslang van de steun (Fig. 28). 3. Druk de ontgrendelknoppen op de melkopschuimer in en haal de melkopschuimer uit de rubberen steun (Fig. 29). 4. Trek het koppelstuk van de melkopschuimer uit de melkopschuimer (Fig. 30). 5. Spoel alle onderdelen onder de kraan af met lauwwarm water.

De melkkan in elkaar zetten

1. Zet de melkschuimuitloop weer in elkaar door de stappen 2 tot en met 4 van 'De melkschuimuitloop uit elkaar halen' in omgekeerde volgorde uit te voeren. 2. Plaats de melkschuimuitloop terug in het bovenste gedeelte van de melkkan. 3. Plaats het bovenste gedeelte van de melkkan weer op de kan.

Opmerking: Voordat u de melkschuimuitloop weer boven in de melkkan plaatst, moet u de pin in het bovenste gedeelte van de melkkan in de juiste stand zetten. Als deze pin niet in de juiste stand staat, kunt u de melkschuimuitloop niet terugplaatsen in de melkkan (Fig. 31).

Maandelijkse reiniging van de melkkan

Gebruik voor deze reinigingscyclus alleen de speciale Philips-reiniger voor het melkdoorloopsysteem.

1 Giet de inhoud van het zakje reiniger in de melkkan. Vul de melkkan vervolgens tot de aanduiding MAX met water (Fig. 32). 2 Plaats de melkkan in het apparaat en plaats een bak onder de melkschuimuitloop. 3 Druk op de knop MENU, selecteer DRINKS en blader naar MILK FROTH. Druk op de OK-knop om de doorloop van de reinigingsoplossing te starten. 4 Herhaal stap 3 totdat de melkkan leeg is. 5 Wanneer de kan leeg is, verwijdert u de kom en de melkkan. 6 Spoel de melkkan grondig schoon en vul de kan tot de MAX-aanduiding met vers water. 7 Plaats de melkkan in de machine. 8 Plaats de kom onder de melkschuimuitloop. 9 Druk op de knop MENU en selecteer MILK FROTH melk in het menu DRINKS om de spoelcyclus voor de melkkan te starten. 10 Herhaal stap 9 totdat de melkkan leeg is. 11 Herhaal de stappen 6 tot en met 10. 12 Wanneer het apparaat stopt met de afgifte van water is de reinigingscyclus voltooid. 13 Haal alle onderdelen los en spoel ze onder de kraan af met lauwwarm water.

Ontkalkingsprocedure

Gebruik alleen de ontkalker voor de Philips. Gebruik in geen geval een ontkalker op basis van zwavelzuur, zoutzuur, sulfaminezuur of azijnzuur (azijn), omdat deze het waterdoorloopsysteem van het apparaat kunnen beschadigen en kalkaanslag niet goed oplossen. Uw garantie vervalt als u niet de ontkalker van Philips gebruikt. Als u het apparaat niet ontkalkt, vervalt tevens uw garantie. U kunt de Philips-ontkalkingsoplossing kopen in de onlineshop op www.saeco.com/care.

1 Wanneer het apparaat aangeeft dat het ontkalkt moet worden (Fig. 33), drukt u op de OK-knop om de ontkalkingsprocedure te starten. Als u het apparaat wilt ontkalken zonder dat erom wordt gevraagd, tikt u op de MENU-knop, scrolt u om START CALC CLEAN (ontkalken starten) te selecteren en drukt u op de OK-knop om uw keus te bevestigen.

• Op het display wordt u eraan herinnerd de melkkan te plaatsen. Vul de melkkan met water tot aan de niveauaanduiding MIN. Plaats de melkkan in het apparaat en open de melkschuimuitloop.
• Op het display wordt u eraan herinnerd de melkschuimuitloop te openen.
• Op het display wordt u eraan herinnerd het AquaClean-filter te verwijderen.

2 Haal de lekbak en de koffiedikbak uit het apparaat, maak ze leeg en plaats ze weer terug in het apparaat. 3 Haal het waterreservoir uit het apparaat en leeg het. 4 Plaats een grote kom (1,5 l) onder de koffie-uitloop. 5 Giet de hele fles Philips-ontkalker leeg in het waterreservoir en vul het reservoir met water tot aan het CALC CLEAN-niveau (Fig. 34). Plaats het waterreservoir vervolgens weer in het apparaat en druk op de OK-knop. 6 De eerste fase van de ontkalkingsprocedure wordt gestart. De ontkalkingsprocedure duurt circa 30 minuten en bestaat uit een ontkalkingscyclus en een spoelcyclus. 7 Laat het apparaat doorgaan met de afgifte van de ontkalkingsoplossing tot op het display wordt aangegeven dat het waterreservoir leeg is. 8 Leeg het waterreservoir, spoel het om en vul het opnieuw met vers water tot aan de CALC CLEAN-niveauaanduiding. 9 Haal de melkkan uit het apparaat en spoel de kan om. Vul de melkkan met vers water tot aan de MIN-niveauaanduiding en plaats de kan weer in het apparaat. Open vervolgens de melkschuimuitloop. 10 Leeg de kom en plaats deze weer onder de koffie-uitloop. Druk op OK om te bevestigen dat de kom is geplaatst. 11 De tweede fase van de ontkalkingsprocedure wordt gestart. Dit is de spoelfase die 3 minuten duurt. Op het display worden het pictogram voor het spoelen en de duur van de fase weergegeven. 12 Wacht tot het apparaat stopt met de afgifte van water. De ontkalkingsprocedure is beëindigd wanneer er een vinkje op het display verschijnt. 13 Druk op de OK-knop om de ontkalkingsprocedure af te sluiten. Het apparaat warmt op en voert de automatische spoelcyclus uit. 14 Reinig de melkkan na afloop van de ontkalkingsprocedure (zie 'Wekelijkse reiniging van de melkkan'). 15 Reinig de zetgroep na afloop van de ontkalkingsprocedure (zie 'De zetgroep schoonmaken onder de kraan'). 16 Plaats een nieuw AquaClean-filter in het waterreservoir.

Tip: Als u een AquaClean-filter gebruikt, hoeft u de machine minder vaak te ontkalken!

Wat u moet doen als de ontkalkingsprocedure wordt onderbroken

Beëindig de ontkalkingsprocedure door op de aan/uit-knop op het bedieningspaneel te drukken. Ga als volgt te werk als de ontkalkingsprocedure wordt onderbroken voordat deze is voltooid:

1 Giet het waterreservoir leeg en spoel het reservoir grondig uit. 2 Vul het waterreservoir tot aan de CALC CLEAN-aanduiding met vers water en schakel het apparaat weer in. Het apparaat warmt op en voert een automatische spoelcyclus uit.

3 Voer een handmatige spoelcyclus uit voordat u koffie zet. Als u een handmatige spoelcyclus wilt uitvoeren, tapt u eerst een half reservoir heet water en zet u vervolgens 2 koppen voorgemalen koffie zonder gemalen koffie toe te voegen.

Opmerking: Als de ontkalkingsprocedure niet volledig is uitgevoerd, moet de ontkalkingsprocedure zo snel mogelijk opnieuw worden uitgevoerd.

Waarschuwingspictogrammen en foutcodes

Betekenis van de waarschuwingspictogrammen

Betekenis van de waarschuwingspictogrammen

De waarschuwingspictogrammen worden rood weergegeven. Hieronder vindt u een lijst met waarschuwingspictogrammen die op het display kunnen worden weergegeven en de betekenis ervan.

Vul het waterreservoir tot aan de MAX-aanduiding met vers water.

De melkkan is niet geplaatst. Plaats de melkkan in de machine.

Het bonenreservoir is leeg. Vul het bonenreservoir met koffiebonen.

De koffiedikbak is vol. Zorg ervoor dat het apparaat is ingeschakeld. Verwijder vervolgens de koffiedikbak en maak hem leeg.

De zetgroep bevindt zich niet in het apparaat of is niet goed geplaatst. Plaats de zetgroep.

De zetgroep wordt geblokkeerd door gemalen koffie. Maak de zetgroep schoon.

De heetwateruitloop is niet geplaatst. Plaats de heetwateruitloop.

Plaats het lekbakje en sluit de servicedeur.

Als een foutcode wordt weergegeven op het display, controleert u de sectie 'Betekenis van foutcodes' om na te gaan wat de code op het display betekent en wat u kunt doen. Het apparaat kan niet worden gebruikt wanneer dit pictogram op het display wordt weergegeven.

Plaats de heetwateruitloop en druk op de OK-knop om te starten.

Betekenis van foutcodes

Hieronder vindt u een lijst van foutcodes voor problemen die u zelf kunt oplossen. Ga naar www.saeco.com/care voor video-instructies. Als opnieuw een foutcode wordt weergegeven, kunt u

contact opnemen met het Philips Consumer Care Center in uw land. Zie de garantieverklaring voor contactgegevens.

Foutcode	Probleem	Mogelijk oplossing
01	De koffietrechter is verstopt.	Schakel het apparaat uit en haal de stekker uit het stopcontact. Verwijder de zetgroep. Openervolgens het deksel van het compartment voor gemalen koffie en steek de steel van een lepel in de trechter. Beweeg de lepel heb en weer totdat de aangekoekte gemalen koffie maar beneden (Fig. 20) valt. Ga waar www.saeco.com/care voor uitgebreide videoinstructies.
03	De zetgroep is vuil of Niet goed ingevet.	Schakel het apparaat uit met de hoofdschakelaar. Spoel de zetgroep af met schoon water, LAST deze aan de lucht drogen en vet de zetgroepervolgens goed in. Raadpleeg het hoofdstuk 'De zetgroep reinigen' of ga maar www.saeco.com/care voor uitgebreide videoinstructies. Schakel het apparaat cervolgens weer in.
04	De zetgroep is Niet goed geplaatst.	Schakel het apparaat uit met de hoofdschakelaar. Verwijder de zetgroep en plantaats deze opnieuw in het apparaat. Controleer of de zetgroep in de juiste stand staat voordat u deze plantaat. Raadpleeg het hoofdstuk 'De zetgroep' of ga maar www.saeco.com/care voor uitgebreide videoinstructies. Schakel het apparaat cervolgens weer in.
05	Er zit lustcht in het waterdoorloopsystem.	Start het apparaat opnieuw op door het uit en weer in te schakelen met de hoofdschakelaar. Tap 2-3 koppen heet water als dit werkt. Ontkalk het apparaat als u dit langerearend Niet hebts gedaan.
	Het AquaClean-filter is vór de installmentie Niet goed geprepareerd of is verstopt.	Verwijder het AquaClean-filter en probeer opnieuw koffie te zetten. Als dat werkt, controleert u of het AquaClean-filter goed is geprepareerd voordat u het terugplaatst (zie 'Het AquaClean-filter voorbereiden voor activatie'). Plaats het AquaClean-filter wat in het waterreservoir. Als het nog steeds Niet werkt, is het filter verstopt en moet het worden verrangen.
14	Het apparaat is oververhit.	Schakel het apparaat uit en na 30 seconden weer in.

Accessoires bestellen

Gebruik alleen de Philips-onderhoudsproducten om het apparaat te reinigen en te ontkalken. Deze producten kunt u kopen bij uw plaatselijke leverancier, bij erkende servicecenters of online op www.saeco.com/care.

Onderhoudsproducten en typenummers:

• Ontkalkingsoplossing CA6700
• AquaClean-filter CA6903 Zetgroepsmeermiddel HD5061
• Koffieolieverwijderingstabletten CA6704
• Reiniger melkdoorloopsystem CA6705
• Onderhoudsset CA6707

Problemen oplossen

In dit hoofdstuk worden in het kort de meest voorkomende problemen behandeld die zich kunnen voordoen tijdens het gebruik van het apparaat. Op www.saeco.com/care vindt u ondersteuningsvideo's en een complete lijst van veelgestelde vragen. Als u het probleem niet kunt oplossen, kunt u contact opnemen met het Consumer Care Center in uw land. Zie de garantieverklaring voor contactgegevens.

Probleem	Oorzaak	Oplossing
De lekbak is snel vol.	Dit is normal. Het apparaat gezrukt water om het interne doorloopsysteme en de zetgroep te spoelen. Via het interne system stroomt er wat waterrechtstreeks in de lekbak.	Leeg de lekbak wanner de indicator voor een volle lekbak boven het deksel van de lekbak uitkomt (Fig. 19). Plaats een kop onder de uitloop om het spoelwater op te vangen.
Het apparaat bevindt zich in de DEMO-modus.	U hebt langer dan 8 seconden op de stand-byknop gedrukt.	Schakel het apparaat uit en weer in met de hoofdschakelaar op de achechterijde van het apparaat.
Het pictogram dat aangeeft dat de koffiedikbak vol is, worden nog steeds weergegeven.	U hebt de koffiedikbak geleegd toenwijl het apparaat wasuitgeschakeld.	Leeg de koffiedikbak algijd wanner het apparaat is ingeschakeld. Als u de koffiedikbak leegt toenwijl het apparaat isuitgeschakeld, worden de koffiecyclasteller Niet geset.
	U hebt de koffiedikbak te snel teruggeplaatst.	Plaats de koffiedikbak pas terug wanner u op het scherm wordenGeVraagd om de bak terug teplaatsen.
Het apparaat geeft aan dat de koffiedikbak要去 worden geleegd, zichs als de bak Niet vol is.	De teller is Niet geset, nadat u de koffiedikbak voor het LAST喆 hebt geleegd.	Wacht algijd ongeveer 5 seconden nadat u de koffiedikbak hebteruggeplaatst. Als u even wacht, worden de koffiedikteller waar op nul gezet.
		Leeg de koffiedikbak algijd wanner het apparaat is ingeschakeld. Als u de koffiedikbak leegt toenwijl het apparaat isuitgeschakeld, worden de koffiedikbak Niet geset.
De koffiedikbak is te volen het bericht over het legen van de koffiedikbak worden Niet weergegeven.	U hebt de lekbak verwijderdzonder de koffiedikbak te legen.	Als u de lekbak verwijdert, moet u ook de koffiedikbak legen, zichs als de bak nog maar weinig koffiedik bevat. Op deze manier worden de koffiedikteller waar op nul ingesteld en telt daarna het koffiedik waar correct.
Ik kan de zetgroep Niet verwijderen.	De zetgroep staat Niet in de juiste stand.	Reset het apparaat als volgt: Plaats de lekbak en de koffiedikbak terug. Sluitervolgens de serviceeur en schakel het apparaat uit en weer in. Probeer opnieuw om de zetgroep te verwijderen.
	U hebt de koffiedikbak Niet verwijderd.	Verwijder de koffiedikbak voordat u de zetgroep verwijdert.
Ik kan de zetgroep Niet in het apparaatplaatsen.	De zetgroep staat nicht in de juiste stand.	Reset het apparaat als volgt: Plaats de lekbak en de koffiedikbak terug. Laat de zetgroep buiten het apparaat. Sluit de servicedeur en schakel het apparaat in een uit. Zet de zetgroep verrolgens in de juiste stand enplaats deze terug in het apparaat.
	Het apparaat is nog bezig met de ontkalkingsprocedure.	U Aunt de zetgroep pas verwijderen als de ontkalkingsprocedure is voltoid. Voltooi eerst de ontkalkingsprocedure en verwijder dan de zetgroep.
De koffie is waterig.	De molen is op een te grove maling ingesteld.	Stel de molen in op een fijnere maling (lagere stand).
	De uitgang van het koffiekanaal is verstopt.	Maak de uitgang van het koffiekanaal schoon met de steel van een lepel. Schakel het apparaat verrolgens uit en weer in.
	Het apparaat is bezig zichself in te stellen.	Zet eenpeer koppen koffie.
	De zetgroep is vuil of moet worden gesmeerd.	Maak de zetgroep schoon en smeer de onderdelen ervan.
De koffie is Niet heet genoeg.	De koppen die u gebruikt,+zijn koud.	Verwarm de koppen voor door ze af te spoelen met heet water.
	De ingestelde temperatuur is te laag. Controleer de menu-instellingen.	Stel in het menu de temperatuur in op hoog.
	U hebt melk toegevoegd.	Of u nu koude of warme melk toevoegt, door de melk worden de koffie.altijd iets minder warm.
Er komt geen koffie uit het apparaat of de koffiekomt er langzaam uit.	Het AquaClean-filter is vór de installmentie Niet goed geprepareerd of is verstopt.	Verwijder het AquaClean-filter en probeer opnieuw koffie te zetten. Als dat werkt, controleert u of het AquaClean-filter goed is geprepareerd voordat u het terugplaatst. Plaats het geprepareerd filter terug op+zijnplaats. Als het probleem nog steeds Niet is opgelost, is het filter verstopt en moet het worden verrangen.
	De molen is op een te fjne maling ingesteld.	Stel de molen in op een grovere maling (hogere stand).
	De zetgroep is vuil.	Maak de zetgroep schoon.
	De koffie-uitloop is vuil.	Maak de koffie-uitloop en de openingsen van de uitloop schoon met een naald.

Probleem	Oorzaak	Oplossing
	De leidingen van het apparaat zichen geblokkeerd door kalk.	Ontkalk het apparaat.
De melk schuimt Niet op.	De melkkan is vuil of nicht goed geplaatst.	Maak de melkkan schoon en zorg ervoor dat u de kan goed plaatst.
	De melkschuimuitloop is nicht volledig geopend.	Zorg dat de melkschuimuitloop in de juiste stand staat.
	De melkkan is nicht volledig in elkaar gezet.	Zorg ervoor dat alle onderdelen goed in elkaar zichen gezet en dat met name de melkslang goed is geplaatst.
	Het soort melk dat u gebruikt, is nicht geschikt voor opschuimen.	Verschillende soorten melk leveren verzischlende hoeveelheden schuim van verzischlende kwaliteit. We hebben verzischlende soorten melk getest en de volgende soorten melk leveren goede resultaten bij het opschuimen: halfvolle of volle koekenmelk, sojamelk en lactosevrije melk. Andere soorten melk zichen nicht getest en leveren möglichk minder melkschuim op.
De melk spettert.	De gebruekte melk is nicht koud genoeg.	Gebruik koude melk die rechtstreeksuit de koelkast komt.
Het lijkt alsof het apparaat lekt.	Het apparaat gebruikt water om het interne doorloopsysteme en de zetgroep te spoelen. Via het interne systeme stroomt er wat waterrechtstreeks in de lekbak. Dit is normaal.	Leeg de lekbak wanner de indicator voor een volle lekbak boven het deksel van de lekbak uitkomt (Fig. 19). Plaats een kop onder de uitloop om het spoelwater op te vangen.
	De lekbak is te volen stroomt over, waardoor het lijkt alsof het apparaat lekt.	Leeg de lekbak wanner de indicator voor een volle lekbak boven het deksel van de lekbak uitkomt (Fig. 19). Plaats een kop onder de uitloop om het spoelwater op te vangen.
	Het apparaat staat Niet op een horizontale ondergrund.	Plaats het apparaat op een horizontale ondergrund zodat de indicator voor een volle lekbak goed werkt.
Ik kan het AquaClean-filter Niet activeren en het apparaat vraagt om ontkalking.	Het filter is Niet opijd verwangen nadat het pictogram voor het AquaClean-filter begon te knipperen en de capaciteit was teruggelopen maar 0%.	Ontkalk eerst het apparaat en installeur verwolgens het AquaClean-filter.
	U hebt het AquaClean-filter Niet geplaatstijdens de eerste installmentie, maar pas nadat er ongeveer 25 koppen koffie (koppen van 100 ml) zijn gezet. Het apparaat moet volledig kalkvrij়োen voordat u het AquaClean-filter plaatst.	Ontkalk eerst het apparaat en installeer verwolgens een新模式 AquaClean-filter. Na de ontkalking worden de filterteller waar ingesteld op 0/8. Bevestig.altijd de activering van het filter in het apparaatmenu. Doe dit ook nadat u het filter hebt verrangen.
Het/Newe waterfilter past Niet.	U probeert een ander filter dan het AquaClean-filter te installereren.	Het AquaClean-filter is het enige filter dat in het apparaat past.
Het apparaat.Maakt een geluid.	Het is normal dat het apparaat geluid.Maaktijdens het gebruiik.	Als het apparaat een ander soort geluid begint te makeen dan normal, moet u de zetgroep möglich schoonmaken en smeren (zie 'De zetgroep invetten').
	Het apparaat.Maakt een pompend geluid als wordt geprobeerd water UIT het waterreservoir op te pompen.	Het AquaClean-filter is Niet voorbereid. Bereid het AquaClean-filter voor zoals is beschreiben in het hoofdstuk 'AquaClean filter' in het gedeelte 'Het AquaClean-filter voorbereiden voor activering'.
		Het waterreservoir is Niet volledig in het apparaat geplaatst. Verwijder het waterreservoir, verwijder eventuele losse koffiebonen of vuil onder het waterreservoir en plantaats het reservoireer wer terug.
