KÄYTTÖOHJE SM5470/10 PICO BARISTO SAECO

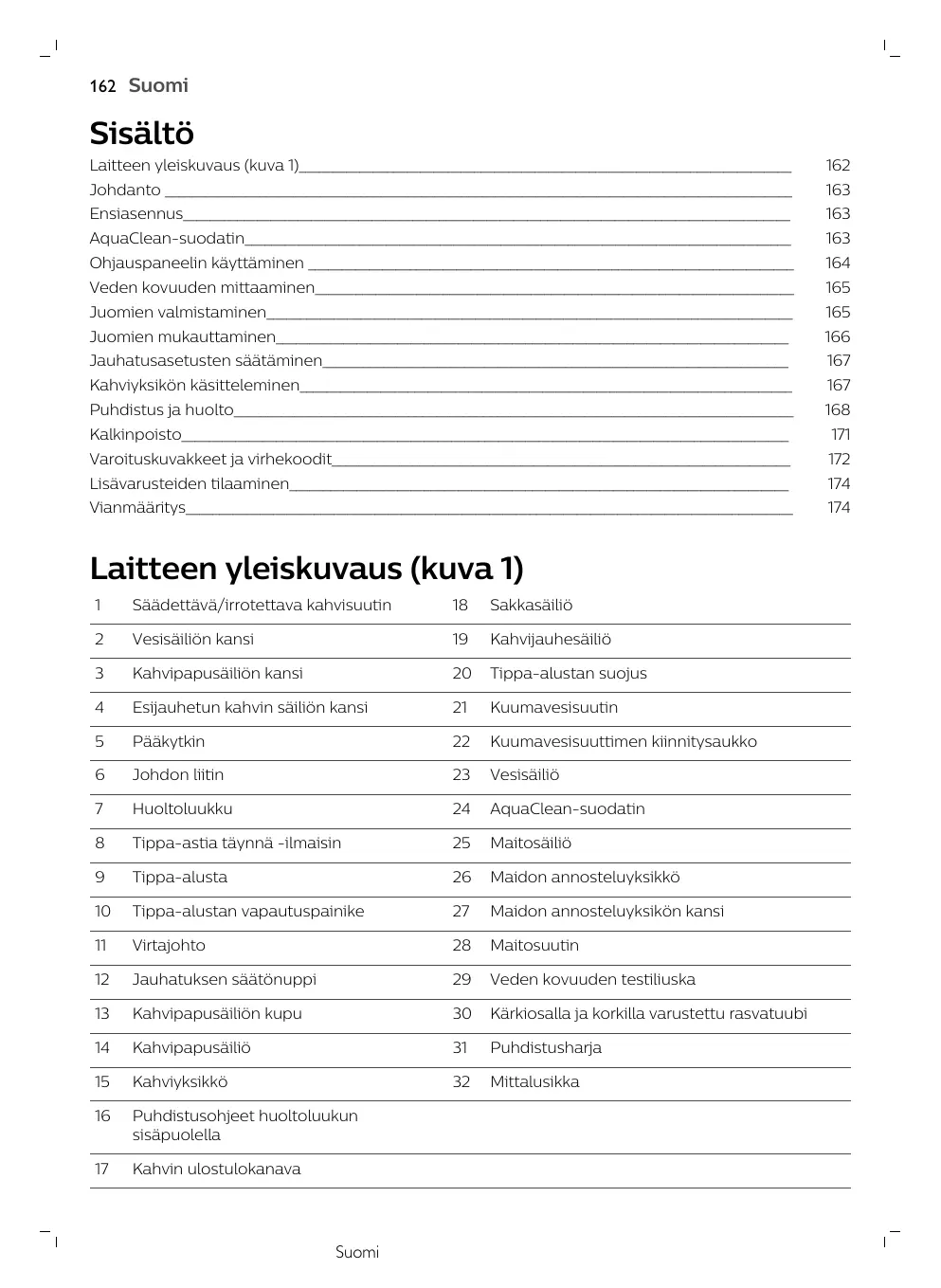

Sisältö Laitteen yleiskuvaus (kuva 1)_________________________________________________________________________

Ohjauspaneelin käyttäminen ________________________________________________________________________

Kahviyksikön käsitteleminen_________________________________________________________________________

Varoituskuvakkeet ja virhekoodit____________________________________________________________________

Laitteen yleiskuvaus (kuva 1) 1

Säädettävä/irrotettava kahvisuutin

Kahvipapusäiliön kansi

Tippa-alustan suojus

Esijauhetun kahvin säiliön kansi

Kuumavesisuuttimen kiinnitysaukko

Tippa-astia täynnä -ilmaisin

Maidon annosteluyksikkö

Tippa-alustan vapautuspainike

Maidon annosteluyksikön kansi

Jauhatuksen säätönuppi

Veden kovuuden testiliuska

Kahvipapusäiliön kupu

Kärkiosalla ja korkilla varustettu rasvatuubi

Puhdistusohjeet huoltoluukun sisäpuolella

Kahvin ulostulokanava

Johdanto Kiitos, että ostit Saecon täysin automaattisen kahvinkeittimen. Hyödynnä Saecon tuki ja rekisteröi tuotteesi osoitteessa www.saeco.com/care. Lue erillinen turvallisuuslehtinen huolellisesti ennen laitteen ensimmäistä käyttökertaa ja säilytä se vastaisen varalle. Saeco tarjoaa täydellistä tukea kolmella tavalla, jotta pystyt hyödyntämään kahvinkeitintä parhaalla mahdollisella tavalla: 1 Erillinen pikaopas esiasennusta ja ensikäyttöä varten. 2 Tämä käyttöopas sisältää yksityiskohtaisia tietoja. 3 Verkkotuki ja videot: skannaa etusivulla oleva QR-koodi tai käy osoitteessa www.saeco.com/care. Huomautus: Laitteen testauksessa on käytetty kahvia. Vaikka se on puhdistettu huolellisesti, laitteeseen on voinut jäädä kahvijäämiä. Takaamme kuitenkin, että laite on täysin uusi.

Ensiasennus Kahvinkeittimen valmisteleminen käyttöä varten edellyttää muutamien yksinkertaisten toimien suorittamista, joihin kuuluvat muun muassa vesijärjestelmän täyttäminen ja AquaClean-suodattimen aktivointi. Nämä toimet kuvataan erillisessä pikaoppaassa. Sinun on valmistettava viisi kupillista kahvia, jotta kahvinkeitin voi suorittaa itsesäädöt. Tämä mahdollistaa mahdollisimman hyvältä maistuvan kahvin valmistamisen. Laitteen asetukset on määritetty niin, että saat kahvipavuista mahdollisimman maukasta kahvia. Siksi suosittelemme, että et säädä kahvimyllyn asetuksia, ennen kuin olet valmistanut 100–150 kupillista kahvia (vastaa noin yhden kuukauden käyttöä).

AquaClean-suodatin AquaClean-suodatin on suunniteltu vähentämään kalkkijäämiä kahvinkeittimessä ja tuottamaan suodatettua vettä, joka säilyttää kahvin aromin ja maun jokaisessa kahvikupillisessa. Jos käytät laitteen ja ohjeiden mukaisesti kahdeksaa AquaClean-suodatinta, kalkki tarvitsee poistaa laitteesta vasta 5 000 kupillisen jälkeen. Jokaisella suodattimella voit nauttia jopa 625 kupillisesta kahvia valitun kahvilaadun sekä huuhtelu- ja puhdistuskertojen mukaan.

AquaClean-suodattimen valmistelu aktivointia varten Ennen kuin asetat AquaClean-suodattimen vesisäiliöön, sinun on valmisteltava se käyttöä varten: 1 Ravista suodatinta noin 5 sekuntia (kuva 2). 2 Upota suodatin ylösalaisin kannulliseen kylmää vettä ja odota, kunnes ilmakuplia ei enää tule pinnalle (kuva 3). 3 Työnnä suodatin suodatinliitäntään mahdollisimman alas.

AquaClean-suodattimen aktivointi Sinun on aktivoitava jokainen käyttämäsi uusi AquaClean-suodatin. Kun aktivoit AquaCleansuodattimen laitteen valikossa, laite valvoo AquaClean-suodattimen kapasiteettia ja käytettyjen suodattimien määrää. Voit aktivoida AquaClean-suodattimen kolmella tavalla.

1. AquaClean-suodattimen aktivointi ensiasennuksen yhteydessä Kun käynnistät laitteen ensimmäisen kerran, laite opastaa ensiasennukseen liittyvien toimien suorittamisessa, joihin kuuluvat muun muassa vesisäiliön täyttäminen, vesijärjestelmän täyttäminen ja AquaClean-suodattimen aktivointi. Toimi näyttöön tulevien ohjeiden mukaan.

2. AquaClean-suodattimen aktivointi pyydettäessä Huomautus: Vaihda AquaClean-suodatin, kun kapasiteetti on 0 % ja suodatinkuvake vilkkuu nopeasti. Vaihda AquaClean-suodatin vähintään 3 kuukauden välein, vaikka laite ei olisi vielä ilmoittanut, että vaihto on tehtävä. Vinkki: On suositeltavaa ostaa uusi suodatin, kun kapasiteetti on 10 % ja suodatinkuvake alkaa vilkkua hitaasti. Tällä varmistat, että pystyt vaihtamaan suodattimen, kun kapasiteetti on 0 %. 1 Paina MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painiketta, valitse AQUACLEAN FILTER (Aquaclean-suodatin) -vaihtoehto ja vahvista valinta painamalla OK-painiketta. - Näytössä kysytään, haluatko aktivoida uuden suodattimen. 2 Vahvista OK-painikkeella. - Käytettyjen suodattimien (kuva 5) määrä päivittyy automaattisesti näyttöön. Huomautus: Jos haluat vaihtaa AquaClean-suodattimen, kun kahdeksan suodatinta on käytetty, sinun on ensin suoritettava laitteen kalkinpoisto. Toimi näyttöön tulevien ohjeiden mukaan.

3. AquaClean-suodattimen aktivointi muulloin Voit aloittaa AquaClean-suodattimen (uudelleen)käytön milloin tahansa toimimalla alla olevien ohjeiden mukaan. 1 Paina MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painiketta, valitse MENU (Valikko) ja vahvista painamalla OK-painiketta. Valitse AQUACLEAN FILTER (AquaClean-suodatin) -vaihtoehto. Vahvista OK-painikkeella. - Näytössä olevat luvut osoittavat, kuinka monta AquaClean-suodatinta on aiemmin asennettu (0–8 suodatinta (kuva 5)). 2 Valitse näytössä ON (Käytössä) ja vahvista valinta painamalla OK-painiketta. - Käytettyjen (kuva 5) suodattimien määrä päivittyy automaattisesti näyttöön. - Tämän jälkeen laitteen valmiusnäyttö avautuu. AquaClean 100% -kuvake osoittaa, että suodatin on asennettu (kuva 6). 3 Viimeistele aktivointi annostelemalla 2 kuppia kuumaa vettä (0,5 l). Kaada annosteltu vesi pois. Huomautus: Joissakin tilanteissa laite ilmoittaa, että laitteessa on tehtävä kalkinpoisto, ennen kuin voit asentaa ja aktivoida uuden AquaClean-suodattimen. Tämä johtuu siitä, että laitteessa ei saa olla lainkaan kalkkia ennen AquaClean-suodattimen käytön aloittamista. Noudata näyttöön tulevia ohjeita.

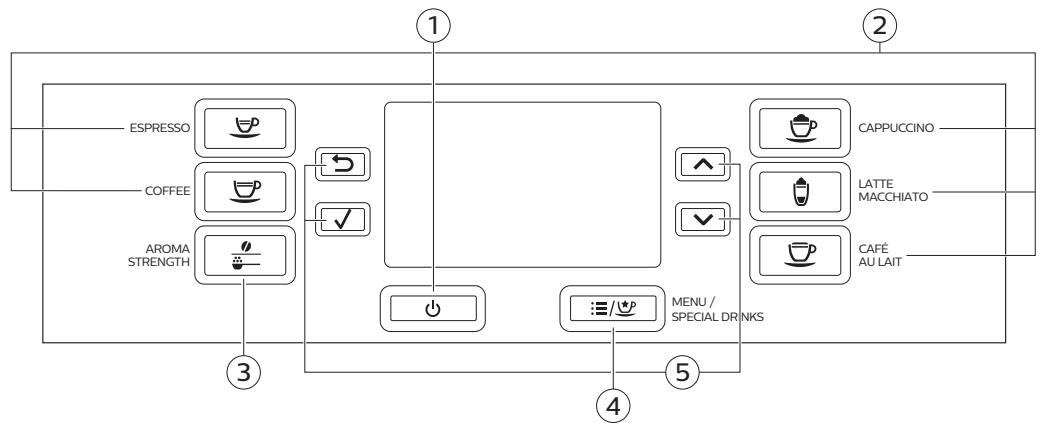

Ohjauspaneelin käyttäminen Alla on yhteenveto ja kuvaus laitteen ohjauspaneelista. Joillakin painikkeilla on kaksi toimintoa, ja siirtymiskuvakkeet tulevat tarvittaessa näyttöön. Voit suorittaa tai vahvistaa valinnat kuvakkeen vieressä olevilla painikkeilla. MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painikkeella voit valita muita juomia ja muuttaa asetuksia, kuten veden kovuutta ja kahvin lämpötilaa.

4. MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painike

2. Yhden kosketuksen juomapainikkeet

5. Siirtymiskuvakkeet (ylös, alas, takaisin, OK)

3. AROMA STRENGTH (Kahvin vahvuus) -painike

Veden kovuuden mittaaminen Voit määrittää veden kovuuden laitteen mukana toimitetulla veden kovuuden määritysliuskalla. Paina MENU (Valikko) -painiketta, valitse Menu (Valikko) ja valitse veden kovuus selaamalla arvoja. 1 Upota veden kovuuden testiliuska vesijohtoveteen sekunnin ajaksi. Odota sitten 1 minuutti. 2 Tarkista, kuinka monta ruutua on muuttunut punaiseksi. 3 Valitse haluamasi veden kovuusasetus ja vahvista valinta OK-painikkeella. Punaisten ruutujen määrä: Määritettävä arvo

Juomien valmistaminen Voit valita juoman painamalla jotakin yhden kosketuksen juomapainiketta tai valitsemalla valikosta toisen juoman. - Jos haluat keittää kaksi kupillista, paina valitun juoman yhden kosketuksen juomapainiketta kaksi kertaa tai valitse kahvijuoma MENU (Valikko) -kohdasta ja paina painiketta kaksi kertaa (kuva 7). Laite jauhaa kahvia valittua juomaa varten automaattisesti kaksi kertaa peräkkäin. Voit keittää vain kaksi kahvijuomaa samaan aikaan. - Säädä suuttimen korkeus käytettävän kupin tai lasin koon mukaan liu’uttamalla suutinta ylös- tai alaspäin.

Kahvijuomien valmistaminen 1 Täytä vesisäiliö vesijohtovedellä ja kahvipapusäiliö kahvipavuilla. 2 Jos haluat valmistaa kahvia, paina jotakin yhden kosketuksen juomapainiketta. Jos haluat valita toisen tyyppisen kahvin, paina MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painiketta, valitse DRINKS (Juomat), vieritä alas halutun juoman kohdalle ja paina OK-painiketta.

166 Suomi 3 Lopeta kahvin annostelu painamalla OK-painiketta.

Maitoa käyttävien juomien valmistaminen 1 Täytä vesisäiliö vesijohtovedellä ja kahvipapusäiliö kahvipavuilla. 2 Irrota maitosäiliön kansi ja täytä maitosäiliö maidolla (kuva 9). Käytä ihanteellisen tuloksen varmistamiseksi aina jääkaapista otettua maitoa. 3 4 5 6 7

Aseta maitosäiliön kansi takaisin paikalleen. Jos kuumavesisuutin on kiinnitetty laitteeseen, irrota se. Kallista maitokannua hieman ja kiinnitä se laitteeseen. Avaa maitosuutin ja aseta kuppi tippa-alustalle. Jos haluat valmistaa maitoa käyttävän juoman, paina jotakin yhden kosketuksen juomapainiketta. Jos haluat valita toisen tyyppisen maitoa käyttävän juoman, paina MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painiketta, valitse DRINKS (Juomat), vieritä alas halutun juoman kohdalle ja paina OK-painiketta. Laite muistuttaa, että maitokannu on asetettava laitteeseen ja maitovaahtosuutin on avattava.

8 Näyttö kysyy välittömästi maitoa käyttävän juoman annostelun jälkeen, haluatko suorittaa maitokannun pikapuhdistuksen. Sinulla on 10 sekuntia aikaa suorittaa pikapuhdistus. Vahvista OKpainikkeella.

Kahvin valmistus esijauhetusta kahvista 1

Avaa kansi ja lisää vain yksi mittalusikallinen esijauhettua kahvia esijauhetun kahvin säiliöön. Sulje kansi (kuva 10). 2 Valitse esijauhettu kahvin suodatustoiminto painamalla AROMA STRENGTH -painiketta. 3 Vahvista OK-painikkeella. 4 Valitse juoma. Huomautus: Esijauhetulla kahvilla voi valmistaa samanaikaisesti vain yhden kahvin.

Kuuman veden annostelu 1 Jos kuumavesisuutinta ei ole kiinnitetty laitteeseen (kuva 8), kiinnitä se. 2 Paina MENU/SPECIAL DRINKS (Valikko/Erikoisjuomat) -painiketta. Valitse DRINKS (Juomat), vahvista valinta, selaa HOT WATER (Kuuma vesi) -kohtaan ja valitse se. 3 Vahvista OK-painikkeella. Näyttö muistuttaa kuumavesisuuttimen asettamisesta laitteeseen. Vahvista painamalla OK-painiketta. 4 Lopeta kuuman veden annostelu painamalla OK-painiketta.

Juomien mukauttaminen Kahvin ja maidon määrän säätäminen Voit säätää valmistetun juoman määrää mieltymystesi ja kuppien koon mukaan. 1 Voit säätää espresson määrää painamalla ESPRESSO-painiketta, kunnes näytössä on MEMOkuvake (kuva 11). - Laite siirtyy ohjelmointivaiheeseen ja aloittaa valitun juoman valmistamisen. 2 Paina OK-painiketta, kun kupissa on haluamasi määrä espressoa.

Suomi 167 - Tarkistusmerkki näytössä osoittaa, että painike on ohjelmoitu: aina kun sitä painetaan, laite valmistaa espressoa määritetyn määrän. Huomautus: Voit määrittää kahvin, ranskalaisen maitokahvin, cappuccinon ja latte macchiaton määrän samalla tavoin: pidä juoman painiketta painettuna ja paina OK-painiketta, kun kupissa on haluamasi määrä kahvia tai maitoa. Varmista, että maitokannu on paikallaan ja että maitosuutin on auki.

Kahvin maun säätäminen - Voit muuttaa kahvin vahvuutta painamalla AROMA STRENGTH (Kahvin vahvuus) -painiketta. - Aina kun painat AROMA STRENGTH (Kahvin vahvuus) -painiketta, laite valitsee suuremman kahvin vahvuusasetuksen. Valittavissa on viisi vahvuutta: 1 on hyvin mieto ja 5 on hyvin vahva. Asetuksen 5 valitsemisen jälkeen valitaan taas (kuva 12) asetus 1. - Näytössä näkyy valittu vahvuus. Kun olet säätänyt kahvin voimakkuuden, näyttöön avautuu taas päävalikko, ja valitun kahvin vahvuus tallennetaan kahvin valmistuksen yhteydessä.

Jauhatusasetusten säätäminen Voit säätää jauhatusasetuksia kahvipapusäiliön sisällä olevalla jauhatuksen säätönupilla. Valittavana on 10 jauhatusasetusta. Mitä pienempi asetus, sitä vahvempaa kahvi on. Huomautus: Voit säätää jauhatusasetuksia vain, kun laite jauhaa kahvipapuja. Sinun on valmistettava kaksi tai kolme juomaa, ennen kuin huomaat eron. Varoitus: Älä käännä jauhatuksen säätönuppia enemmän kuin yksi pykälä kerrallaan, jotta mylly ei vaurioidu. 1 Aseta kuppi kahvisuuttimen alle. 2 Avaa kahvipapusäiliön kansi. 3 Paina ESPRESSO-painiketta. 4 Kun kahvimylly aloittaa jauhamisen, paina jauhatuksen säätönuppia ja käännä sitä vasemmalle tai oikealle.

Kahviyksikön käsitteleminen Siirry osoitteeseen www.saeco.com/care, josta löydät yksityiskohtaiset ohjevideot kahviyksikön poistamisesta, asettamisesta paikalleen ja puhdistamisesta.

Kahviyksikön poistaminen laitteesta 1 2 3 4 5

Voit sammuttaa laitteen painamalla ensin laitteen ohjauspaneelissa olevaa käynnistyspainiketta ja asettamalla sitten laitteen takana olevan pääkytkimen O-asentoon. Poista tippa-alusta ja sakkasäiliö yhdessä. Avaa huoltoluukku. Paina PUSH-painiketta (1), vedä kahviyksikön kahvasta ja irrota se laitteesta (kuva 14) (2). Irrota kahvijäämäsäiliö (kuva 15).

Kahviyksikön asettaminen paikalleen Varmista, että kahviyksikkö on oikeassa asennossa, ennen kuin liu’utat sen takaisin laitteeseen.

Varmista, että kahviyksikön sivussa olevan keltaisen säiliön nuoli on mustan nuolen ja N (kuva 16)merkin kohdalla. - Jos ne eivät ole kohdakkain, paina vipua, kunnes se koskettaa kahviyksikön (kuva 17) pohjaa. Varmista, että kahviyksikön toisella puolella oleva keltainen lukituskoukku on oikeassa asennossa. - Saat koukun oikeaan asentoon työntämällä sitä ylöspäin, kunnes se on ylimmässä asennossa. Aseta kahvijäämäsäiliö takaisin paikalleen. Liu'uta kahviyksikkö takaisin laitteeseen kummallakin puolella olevia uria pitkin, kunnes se naksahtaa paikalleen.Älä paina PUSH-painiketta. Sulje huoltoluukku ja aseta sitten tippa-astia ja sakkasäiliö takaisin laitteeseen.

Puhdistus ja huolto Säännöllinen puhdistus ja ylläpito pitävät laitteesi huippukunnossa sekä varmistavat kahvin hyvän maun pitkäksi aikaa, kahvin tasaisen virtauksen ja täydellisen maitovaahdon. Taulukosta näet, milloin ja miten laitteen irrotettavat osat on puhdistettava. Lisätietoja ja ohjevideoita on osoitteessa www.saeco.com/care.

Puhdistustaulukko Puhdistustaulukko Osan kuvaus

Irrota kahviyksikkö ja puhdista se juoksevalla vedellä.

Voitele kahviyksikkö.

Puhdista kahviyksikkö kahviöljynpoistotableteilla.

Suorita QUICK CARAFE CLEAN (Kannun pikapuhdistus) -toiminto laitteessa näkyvien ohjeiden mukaisesti maitopohjaisen juoman valmistuksen jälkeen.

Puhdista maitokannu huolellisesti. Maitopohjaisen juoman valmistuksen jälkeen voit valita valikosta myös QUICK CLEAN (Pikapuhdistus) -toiminnon, jos et ole vielä suorittanut kyseistä toimintoa.

Pura maitokannu ja puhdista kaikki osat juoksevalla vedellä.

Käytä tässä puhdistusohjelmassa Saecon maitojärjestelmän puhdistusainetta CA6705.

Heti, kun punainen täyden tippa-alustan ilmaisin ponnahtaa ylös tippa-alustassa.

Tyhjennä tippa-alusta ja puhdista se juoksevalla vedellä.

Tyhjennä sakkasäiliö ja puhdista se juoksevalla vedellä. Varmista, että laitteeseen on kytketty virta, kun tyhjennät ja puhdistat sakkasäiliön.

Suomi 169 Osan kuvaus

Puhdista vesisäiliö juoksevalla vedellä.

Esijauhetun kahvin säiliö / kahvin ulostulokanava

Puhdista yläosa perusteellisesti lusikan varrella alla olevan kuvan mukaan.

Kahviyksikön puhdistaminen Kahviyksikön säännöllisellä puhdistuksella voit estää kahvijäämiä tukkimasta sisäisiä piirejä. Siirry osoitteeseen www.saeco.com/care, josta löydät yksityiskohtaiset tukivideot kahviyksikön poistamisesta, asettamisesta paikalleen ja puhdistamisesta.

Kahviyksikön puhdistaminen juoksevalla vedellä 1 Irrota kahviyksikkö ja kahvijäämäsäiliö. 2 Huuhtele kahvijäämäsäiliö ja kahviyksikkö perusteellisesti vedellä. Puhdista kahviyksikön yläsuodatin (kuva 21) huolellisesti. 3 Anna kahviyksikön kuivua ilmavassa paikassa, ennen kuin asetat sen takaisin paikalleen. Älä kuivaa kahviyksikköä liinalla, jotta yksikköön ei kerry kuituja.

Kahviyksikön puhdistaminen kahviöljynpoistotableteilla Käytä vain Philips-kahviöljynpoistotabletteja. Toimi kahviöljynpoistotablettien mukana toimitetussa käyttöoppaassa olevien ohjeiden mukaan. Yksityiskohtaisia ohjevideoita on osoitteessa www.saeco.com/care.

Kahviyksikön voiteleminen Voitele kahviyksikkö säännöllisesti, jotta sen liikkuvat osat toimivat sujuvasti. 1 Sivele ohut kerros rasvaa kahviyksikön (kuva 22) pohjassa olevan tapin ympärille. 2 Sivele ohut kerros rasvaa kummallakin sivulla (kuva 23) oleviin uriin. Katso voitelutiheys alla olevasta taulukosta. Yksityiskohtaisia ohjevideoita on osoitteessa www.saeco.com/care.

Päivittäin valmistettujen juomien määrä

Maitokannun puhdistus Kannun pikapuhdistus Kun maitoa käyttävä juoma on valmistettu, näyttöön tulee kannun puhdistuskuvake. 1 Kun kannun puhdistuskuvake tulee näyttöön, paina OK-painiketta, jos haluat suorittaa puhdistusjakson.Sinulla on 10 sekuntia aikaa suorittaa pikapuhdistus. Paina ESC-painiketta, jos et halua suorittaa pikapuhdistusta. 2 Poista juoman sisältävä kuppi ja aseta tyhjä kuppi maitosuuttimen (kuva 24) alle. Huomautus: Varmista, että maitosuutin on vedetty ulos. 3 Käynnistä kuuman veden annostelu painamalla OK-painiketta.

Maitokannun perusteellinen puhdistus Maitokannun perusteellinen puhdistus edellyttää, että seuraavat toimet tehdään säännöllisesti: 1 Irrota maidon annosteluyksikön (kuva 25) kansi. 2 Nosta maitosuutin pois maidon annosteluyksiköstä ja irrota maitoputki maitosuuttimesta (kuva 26). 3 Irrota maitoputki maitosuuttimesta. 4 Huuhtele maitoputki ja maitosuutin huolellisesti haalealla vedellä.

Maitokannun viikoittainen puhdistus Maitosuuttimessa on 5 osaa. Pura kaikki osat kerran viikossa ja puhdista ne juoksevalla vedellä. Maitosäiliötä lukuun ottamatta kaikki osat voi pestä astianpesukoneessa.

Maitoputki Kuminen kannatin Maidonvaahdotin Maidonvaahdottimen liitin Maitosuuttimen runko

Maitosuuttimen purkaminen 1 2 3 4 5

Paina maidon annosteluyksikön yläosan kummallakin puolella olevia vapautuspainikkeita (1) ja nosta maitosäiliön (kuva 27) yläosa pois (2). Käännä maidon annosteluyksikkö ylösalaisin ja tartu siihen tiukasti. Irrota maitoputki kannattimesta (kuva 28) vetämällä. Paina maidonvaahdottimen vapautuspainikkeita ja irrota maidonvaahdotin kumisesta kannattimesta (kuva 29). Vedä maidonvaahdottimen liitin irti maidonvaahdottimesta (kuva 30). Huuhtele kaikki osat haalealla, juoksevalla vedellä.

Maitokannun osien kokoaminen 1

Kokoa maitosuutin suorittamalla kohdan Maitosuuttimen osien kokoaminen vaiheet 2–4 käänteisessä järjestyksessä. 2 Aseta maitosuutin takaisin maitokannun yläosaan.

Suomi 171 3 Aseta maitokannun yläosa paikalleen maitokannuun. Huomautus: Siirrä yläosan sisällä oleva tappi oikeaan asentoon ennen maitosuuttimen asettamista paikalleen maitokannun yläosaan. Jos tappi ei ole oikeassa asennossa, maitosuutinta ei voi asettaa paikalleen maitokannun (kuva 31) yläosaan.

Maitokannun kuukausittainen puhdistus Käytä tässä puhdistusohjelmassa vain Philipsin maitojärjestelmän puhdistusainetta. 1 2 3 4 5 6 7 8 9 10 11 12 13

Kaada maitojärjestelmän puhdistusaine pussista maitokannuun. Täytä sitten maitokannu vedellä MAX-merkkiin (kuva 32) asti. Aseta ensin maitokannu laitteeseen ja sitten säiliö maitosuuttimen alle. Paina MENU (Valikko) -painiketta, valitse DRINKS (Juomat) ja selaa MILK FROTH (Maitovaahto) kohtaan. Käynnistä puhdistusliuoksen annostelu painamalla OK-painiketta. Toista vaihe 3, kunnes maitokannu on tyhjä. Kun kannu on tyhjä, irrota säiliö ja maitokannu laitteesta. Huuhtele maitokannu huolellisesti ja täytä se puhtaalla vedellä MAX-merkkiin asti. Aseta maitokannu laitteeseen. Aseta säiliö maitosuuttimen alle. Käynnistä kannun huuhtelujakso painamalla MENU (Valikko) -painiketta ja valitse DRINKS (Juomat) -valikosta MILK FROTH (Maitovaahto). Toista vaihe 9, kunnes maitokannu on tyhjä. Toista vaiheet 6–10. Kun laite ei enää annostele vettä, puhdistusjakso on valmis. Pura kaikki osat ja huuhtele ne haalealla, juoksevalla vedellä.

Kalkinpoisto Käytä vain Philips kalkinpoistoainetta. Älä missään tapauksessa käytä rikkihappoa, suolahappoa tai etikkahappoa (viinietikkaa) sisältävää kalkinpoistoainetta, sillä se voi vahingoittaa laitteen vesijärjestelmää, eikä se ehkä poista kalkkia kunnolla. Takuu raukeaa, jos käytät muuta kuin Philips kalkinpoistoainetta. Takuu raukeaa myös silloin, jos et poista kalkkia laitteesta. Voit ostaa Philips kalkinpoistoainetta verkkokaupasta osoitteessa www.saeco.com/care. 1 Kun laite pyytää sinua suorittamaan kalkinpoiston (kuva 33), käynnistä se painamalla OKpainiketta. Jos haluat käynnistää kalkinpoiston ilman laitteen kehotusta, paina MENU (Valikko) painiketta, selaa START CALC CLEAN (Aloita kalkinpoisto) -kohtaan ja vahvista OK-painikkeella. - Näyttö muistuttaa maitokannun asettamisesta paikalleen. Täytä maitokannu vedellä MINmerkkiin asti. Aseta maitokannu laitteeseen ja avaa maitosuutin. - Näyttö muistuttaa maitosuuttimen avaamisesta. - Näyttö muistuttaa AquaClean-suodattimen poistamisesta. 2 Irrota tippa-alusta ja sakkasäiliö, tyhjennä ne ja aseta ne takaisin paikalleen. 3 Irrota vesisäiliö ja tyhjennä se. 4 Aseta suuri säiliö (1,5 l) kahvisuuttimen alle. 5 Kaada vesisäiliöön koko pullollinen Philipsin kalkinpoistoainetta ja täytä vesisäiliö puhtaalla vedellä CALC CLEAN (kuva 34) -merkkiin asti. Aseta sitten vesisäiliö takaisin laitteeseen ja vahvista painamalla OK-painiketta. 6 Kalkinpoiston ensimmäinen vaihe käynnistyy. Kalkinpoisto kestää noin 30 minuuttia ja se koostuu kalkinpoisto-ohjelmasta ja huuhteluohjelmasta. 7 Anna laitteen annostella kalkinpoistoliuosta, kunnes näyttö muistuttaa, että vesisäiliö on tyhjä.

172 Suomi 8 Tyhjennä vesisäiliö, huuhtele se ja täytä se raikkaalla vedellä CALC CLEAN -merkkiin asti. 9 Irrota ja huuhtele maitokannu. Täytä se raikkaalla vedellä MIN-merkkiin asti ja aseta vesisäiliö takaisin laitteeseen. Avaa sitten maitosuutin. 10 Tyhjennä säiliö ja aseta se takaisin kahvisuuttimen alle. Vahvista tiedot painamalla OK-painiketta. 11 Kalkinpoiston toinen vaihe, huuhtelujakso, käynnistyy. Se kestää 3 minuuttia. Näytössä näkyy huuhtelukuvake ja vaiheen kesto. 12 Odota, kunnes laite lopettaa veden annostelun. Kalkinpoisto on valmis, kun näytössä näkyy tarkistusmerkki. 13 Poistu kalkinpoistosta painamalla OK-painiketta. Laite käynnistää kuumenemiseen ja suorittaa automaattisen huuhtelun. 14 Puhdista maitokannu kalkinpoiston (katso 'Maitokannun viikoittainen puhdistus') jälkeen. 15 Puhdista kahviyksikkö kalkinpoiston (katso 'Kahviyksikön puhdistaminen juoksevalla vedellä') jälkeen. 16 Aseta uusi AquaClean-suodatin vesisäiliöön. Vinkki: AquaClean-suodattimen käyttö vähentää kalkinpoiston tarvetta.

Toimenpiteet kalkinpoiston keskeytyessä Voit päättää kalkinpoiston painamalla ohjauspaneelin käynnistyspainiketta. Jos kalkinpoisto keskeytetään ennen sen päättymistä, toimi seuraavasti: 1 Tyhjennä ja huuhtele vesisäiliö perusteellisesti. 2 Täytä vesisäiliö CALC CLEAN -merkkiin asti kylmällä vedellä ja käynnistä laite uudelleen. Laite kuumenee ja suorittaa automaattisen huuhtelun. 3 Suorita ennen juomien annostelua manuaalinen huuhtelujakso. Jos haluat suorittaa manuaalisen huuhtelun, annostele ensin puoli säiliöllistä kuumaa vettä ja valmista sen jälkeen kaksi kupillista valmiiksi jauhettua kahvia lisäämättä jauhettua kahvia. Huomautus: Jos kalkinpoistoa ei suoritettu loppuun, laitteessa on tehtävä uusi kalkinpoisto mahdollisimman pian.

Varoituskuvakkeet ja virhekoodit Varoituskuvakkeiden merkitys Varoituskuvakkeiden merkitys Varoituskuvakkeet näkyvät punaisina. Seuraavassa on luettelo näytössä mahdollisesti näkyvistä varoituskuvakkeista ja niiden merkityksestä. Täytä vesisäiliö puhtaalla vedellä MAX-merkkiin asti.

ADD WATER ADD COFFEE Maitokannu ei ole paikallaan. Aseta maitokannu laitteeseen.

INSERT CARAFE Kahvipapusäiliö on tyhjä. Lisää kahvipapusäiliöön uusia kahvipapuja.

Kahvijauhesäiliö on täynnä. Varmista, että laitteeseen on kytketty virta. Irrota ja tyhjennä sen jälkeen sakkasäiliö.

SUPPORT REQUIRED Kahviyksikkö ei ole laitteessa tai sitä ei ole asetettu paikalleen oikein. Aseta kahviyksikkö paikalleen.

Kahvijauhe on tukkinut kahviyksikön. Puhdista kahviyksikkö.

Kuumavesisuutin ei ole paikallaan. Aseta kuumavesisuutin laitteeseen.

Aseta tippa-alusta paikalleen ja sulje huoltoluukku.

Jos näytössä näkyy virhekoodi, voit tarkista kohdasta Virhekoodien selitys, mitä koodi tarkoittaa ja mitä sille voi tehdä. Laitetta ei voi käyttää, kun näytössä on tämä kuvake.

Aseta kuumavesisuutin paikalleen ja käynnistä painamalla OK-painiketta.

Virhekoodien selitys Alla on luettelo virhekoodeista, joiden syynä olevat ongelmat pystyt ehkä ratkaisemaan itse. Ohjevideot ovat käytettävissä osoitteessa www.saeco.com/care. Jos näyttöön tulee jokin muu virhekoodi, ota yhteyttä oman maasi Philips-kuluttajapalvelukeskukseen. Katso yhteystiedot takuulehtisestä.

Mahdollinen ratkaisu

Kahvikanava on tukossa.

Katkaise laitteesta virta ja irrota pistoke pistorasiasta. Irrota kahviyksikkö. Avaa sitten esijauhetun kahvin säiliön kansi ja aseta lusikan varsi kahvikanavaan. Liikuta kahvaa ylös- ja alaspäin, kunnes tukoksen aiheuttanut jauhettu kahvi putoaa alas (kuva 20). Yksityiskohtaisia ohjevideoita on osoitteessa www.saeco.com/care .

Kahviyksikkö on likainen tai sitä ei ole voideltu hyvin.

Sammuta laite pääkytkimestä. Huuhtele kahviyksikkö puhtaalla vedellä, anna sen kuivua ilmavassa paikassa ja sitten voitele se. Perehdy kappaleeseen ”Kahviyksikön puhdistaminen” tai katso yksityiskohtaiset ohjevideot osoitteessa www.saeco.com/care . Kytke sitten laitteeseen virta uudelleen.

Kahviyksikköä ei ole asetettu paikalleen oikein.

Sammuta laite pääkytkimestä. Irrota kahviyksikkö ja aseta se takaisin paikalleen. Varmista, että kahviyksikkö on oikeassa asennossa, ennen kuin asetat sen paikalleen. Katso lisätietoja kohdasta Kahviyksikön puhdistaminen tai katso yksityiskohtaiset ohjevideot osoitteessa www.saeco.com/care . Kytke sitten laitteeseen virta uudelleen.

Vesijärjestelmässä on ilmaa.

Käynnistä laite uudelleen sammuttamalla se päävirtakytkimestä ja kytkemällä siihen virta uudelleen. Jos tämä onnistuu, annostele 2–3 kupillista kuumaa vettä. Poista laitteesta kalkki, jos et ole tehnyt niin pitkään aikaan.

174 Suomi Virhekoo Ongelma di

Mahdollinen ratkaisu

AquaClean-suodatinta ei ole valmisteltu asianmukaisesti ennen asennusta tai se on tukkeutunut.

Irrota AquaClean-suodatin ja yritä valmistaa kahvia uudelleen. Jos tämä onnistuu, varmista, että AquaClean-suodatin on valmisteltu asianmukaisesti, ennen kuin asetat sen takaisin (katso 'AquaClean-suodattimen valmistelu aktivointia varten') paikalleen. Aseta AquaClean-suodatin takaisin vesisäiliöön. Jos tämä ei vieläkään onnistu, suodatin on tukkeutunut, ja se on vaihdettava.

Laite on ylikuumentunut.

Sammuta laite ja kytke siihen uudelleen virta 30 minuutin kuluttua.

Lisävarusteiden tilaaminen Käytä laitteen puhdistamiseen ja kalkinpoistoon ainoastaan Philipsin huoltotarvikkeita. Voit ostaa näitä tuotteita paikalliselta jälleenmyyjältä, valtuutetuista huoltokeskuksista tai verkosta osoitteesta www.saeco.com/care. Huoltotarvikkeet ja tyyppinumerot: - Kalkinpoistoaine CA6700 - AquaClean-suodatin CA6903 - Kahviyksikön rasva HD5061 - Kahviöljynpoistotabletit CA6704 - Maitojärjestelmän puhdistusaine CA6705 - Huoltopakkaus CA6707

Vianmääritys Tähän osaan on koottu tavallisimmat laitteen käytössä ilmenevät ongelmat. Tukivideoita ja usein kysyttyjen kysymysten täydellisen luettelon löydät osoitteesta www.saeco.com/care. Jos et pysty ratkaisemaan ongelmaa, ota yhteyttä oman maasi kuluttajapalvelukeskukseen. Yhteystiedot on ilmoitettu takuulehtisessä.

Tippa-alusta täyttyy nopeasti.

Tämä on normaalia. Laite käyttää vettä sisäjärjestelmän ja kahviyksikön huuhteluun. Osa vedestä virtaa sisäisestä järjestelmästä suoraan tippaalustaan.

Tyhjennä tippa-alusta, kun täyden tippa-alustan ilmaisin ponnahtaa tippaalustan kannen (kuva 19) läpi. Kerää huuhteluvesi asettamalla kuppi suuttimen alle.

Laite on DEMO (Esittely) -tilassa.

Painoit valmiustilapainiketta yli 8 sekunnin ajan.

Sammuta laite ja kytke sitten siihen virta uudelleen laitteen takana olevalla pääkytkimellä.

Täyden sakkasäiliön kuvake näkyy edelleen.

Tyhjensit sakkasäiliön, kun laitteen virta oli katkaistuna.

Tyhjennä sakkasäiliö aina, kun laitteeseen on kytketty virta. Jos tyhjennät sakkasäiliön, kun laitteeseen ei ole kytketty virtaa, kahvin annostelujakson laskuria ei nollata.

Asetit sakkasäiliön takaisin liian nopeasti.

Älä aseta sakkasäiliötä takaisin, ennen kuin näytössä pyydetään tekemään niin.

Laite kehottaa Laite ei nollannut laskuria, kun tyhjentämään sakkasäiliö tyhjennettiin sakkasäiliön, vaikka säiliö edellisen kerran. ei ole täynnä.

Odota aina noin 5 sekunnin ajan, ennen kuin asetat sakkasäiliön takaisin paikalleen. Näin sakkalaskuri nollautuu. Tyhjennä sakkasäiliö aina, kun laitteeseen on kytketty virta. Jos tyhjennät sakkasäiliön, kun laitteen virta on kytkettynä pois päältä, sakkasäiliö ei nollaudu.

Sakkasäiliö on liian täysi, Olet poistanut tippa-alustan mutta näytössä ei näy tyhjentämättä sakkasäiliötä. Empty grounds container (Tyhjennä sakkasäiliö) ilmoitusta.

Jos tyhjennät sakkasäiliön laitteen virran ollessa katkaistuna, sakkalaskuri ei nollaudu. Näin sakkalaskuri nollautuu ja alkaa taas laskea oikein.

En pysty irrottamaan kahviyksikköä.

Kahviyksikkö ei ole oikeassa paikassa.

Nollaa laite seuraavalla tavalla: Aseta tippa-alusta ja sakkasäiliö takaisin paikalleen. Sulje sitten huoltoluukku, katkaise laitteesta virta ja kytke se uudelleen. Yritä irrottaa kahviyksikkö uudelleen.

Et ole irrottanut sakkasäiliötä.

Irrota sakkasäiliö ennen kahviyksikön irrottamista.

En pysty asettamaan Kahviyksikkö ei ole oikeassa kahviyksikköä paikalleen. paikassa.

Nollaa laite seuraavalla tavalla: Aseta tippa-alusta ja sakkasäiliö takaisin paikalleen. Jätä kahviyksikkö pois laitteesta. Sulje huoltoluukku, kytke laitteeseen virta ja sammuta se. Laita sitten kahviyksikkö oikeaan asentoon ja aseta se sitten takaisin laitteeseen.

Laite on juuttunut kalkinpoistovaiheeseen.

Kahviyksikköä ei voi irrottaa kalkinpoiston ollessa käynnissä. Suorita kalkinpoisto ensin ja irrota kahviyksikkö sitten.

Jauhatusasetus on liian karkea.

Säädä jauhatus hienommaksi (asetus pienemmäksi).

Kahvin ulostulokanava on tukossa.

Puhdista kahvin ulostulokanava lusikan varrella. Katkaise sitten laitteesta virta ja kytke se uudelleen.

Laite tekee itsesäätöjä.

Keitä muutama kupillinen kahvia.

Kahviyksikkö on likainen tai se on voideltava.

Puhdista ja voitele kahviyksikkö.

Kahvi ei ole tarpeeksi kuumaa.

Käytät kylmiä kuppeja.

Esilämmitä kupit huuhtelemalla ne kuumalla vedellä.

Valittu lämpötila on liian alhainen. Tarkista valikon asetukset.

Määritä lämpötila valikossa korkeaksi.

Riippumatta siitä, onko lisätty maito lämmintä tai kylmää, se alentaa aina jossain määrin kahvin lämpötilaa.

AquaClean-suodatinta ei ole valmisteltu asianmukaisesti asennusta varten tai se on tukkeutunut.

Irrota AquaClean-suodatin ja yritä valmistaa kahvia uudelleen. Jos tämä onnistuu, varmista, että AquaCleansuodatin on valmisteltu asianmukaisesti, ennen kuin asetat sen takaisin paikalleen. Aseta valmisteltu suodatin takaisin paikalleen. Jos tämä ei vieläkään onnistu, suodatin on tukkeutunut, ja se on vaihdettava.

Jauhatusasetus on liian hieno.

Säädä jauhatus karkeammaksi (asetus suuremmaksi).

Kahviyksikkö on likainen.

Puhdista kahviyksikkö.

Kahvisuutin on likainen.

Puhdista kahvisuutin ja sen aukot neulalla.

Kalkki tukkii järjestelmän.

Poista laitteesta kalkki.

Maitokannu on likainen tai sitä ei ole asetettu oikein laitteeseen.

Puhdista kannu ja varmista, että asetat sen oikein laitteeseen.

Maitosuutinta ei ole avattu täysin.

Varmista, että maitosuutin on asetettu oikeaan asentoon.

Maitokannua ei ole kokonaan koottu.

Varmista, että kaikki osat (etenkin maitoputki) on koottu oikein.

Käytetty maito ei sovi vaahdottamiseen.

Erilaiset maidot vaahtoutuvat eri tavalla ja ovat koostumukseltaan erilaisia. Seuraavien maitolaatujen on todettu testeissä vaahtoutuvan hyvin: lehmän kevyt- tai täysmaito, soijamaito ja laktoositon maito. Muita maitolaatuja ei ole testattu, ja ne eivät ehkä vaahtoudu hyvin.

Käyttämäsi maito ei ole tarpeeksi kylmä.

Varmista, että käytät jääkaapista otettua maitoa.

Kahvia ei tule ulos tai kahvi tulee ulos hitaasti.

Laite vaikuttaa vuotavan. Laite käyttää vettä sisäjärjestelmän ja kahviyksikön huuhteluun. Osa vedestä virtaa sisäisestä järjestelmästä suoraan tippa-alustaan. Tämä on normaalia.

En pysty aktivoimaan AquaClean-suodatinta, ja laite pyytää kalkinpoistoa.

Ratkaisu Tyhjennä tippa-alusta, kun täyden tippa-alustan ilmaisin ponnahtaa tippaalustan kannen (kuva 19) läpi. Kerää huuhteluvesi asettamalla kuppi suuttimen alle.

Tippa-alusta on liian täynnä ja vuosi yli. Tämän vuoksi näyttää siltä, että laite vuotaa.

Tyhjennä tippa-alusta, kun täyden tippa-alustan ilmaisin ponnahtaa tippaalustan kannen (kuva 19) läpi. Kerää huuhteluvesi asettamalla kuppi suuttimen alle.

Laitetta ei ole asetettu vaakasuoralle pinnalle.

Aseta laite vaakasuoralle pinnalle siten, että täyden tippa-alustan ilmaisin toimii oikein.

Suodatinta ei ole vaihdettu ajoissa sen jälkeen, kun AquaClean-suodattimen kuvake alkoi välkkyä ja kapasiteetti laski 0 %:iin.

Tee laitteessa ensin kalkinpoisto ja aseta AquaClean-suodatin sen jälkeen.

Et asentanut AquaCleansuodatinta ensiasennuksen aikana vaan vasta, kun oli valmistettu noin 25 kahvia (100 ml:n kuppien mukaan). Laitteessa ei saa olla lainkaan kalkkia ennen AquaCleansuodattimen asentamista.

Tee laitteessa ensin kalkinpoisto ja asenna uusi AquaClean-suodatin sen jälkeen. Kalkinpoiston jälkeen suodatinlaskuri nollautuu asetukseen 0/8. Vahvista suodattimen aktivointi aina laitteen valikossa. Tee tämä myös suodattimen vaihdon jälkeen.

Uusi vesisuodatin ei sovi paikalleen.

Yrität asentaa jonkin muun kuin Vain AquaClean-suodatin sopii AquaClean-suodattimen. laitteeseen.

Laitteesta kuuluu ääniä.

On täysin normaalia, että laitteesta kuuluu käytön aikana ääniä.

Jos laitteesta alkaa kuulua muunlaisia ääniä, puhdista kahviyksikkö ja voitele se (katso 'Kahviyksikön voiteleminen').

Laitteesta kuuluu pumppaava ääni, kun se yrittää imeä vettä vesisäiliöstä.

AquaClean-suodatinta ei ole valmisteltu. Valmistele AquaCleansuodatin noudattamalla kohdan AquaClean-suodatin kappaleessa AquaClean-suodattimen valmistelu aktivointia varten olevien ohjeiden mukaisesti. Vesisäiliö ei ole kunnolla paikallaan. Irrota vesisäiliö, poista kaikki irtonaiset kahvinpavut tai roskat vesisäiliön alta ja aseta vesisäiliö takaisin paikalleen.
