| Intitulé | Description |
|---|---|
| Type de produit | Émetteur infrarouge |
| Caractéristiques techniques principales | Compatible avec divers appareils IR, permet le contrôle à distance |
| Alimentation électrique | Alimentation par USB ou adaptateur secteur |
| Dimensions approximatives | Compact, dimensions spécifiques non fournies |
| Poids | Léger, poids spécifique non fourni |
| Compatibilités | Compatible avec la plupart des appareils utilisant la télécommande infrarouge |
| Type de batterie | Non applicable (fonctionne sur secteur) |
| Tension | 5V via USB |
| Puissance | Consommation faible, détails spécifiques non fournis |
| Fonctions principales | Contrôle à distance des appareils IR, possibilité de programmation |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces non spécifiée, consulter le fabricant pour réparations |
| Informations générales utiles | Vérifier la compatibilité avec vos appareils avant l'achat |
FOIRE AUX QUESTIONS - IR LINK MINI EBODE
Téléchargez la notice de votre Télécommande au format PDF gratuitement ! Retrouvez votre notice IR LINK MINI - EBODE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IR LINK MINI de la marque EBODE.

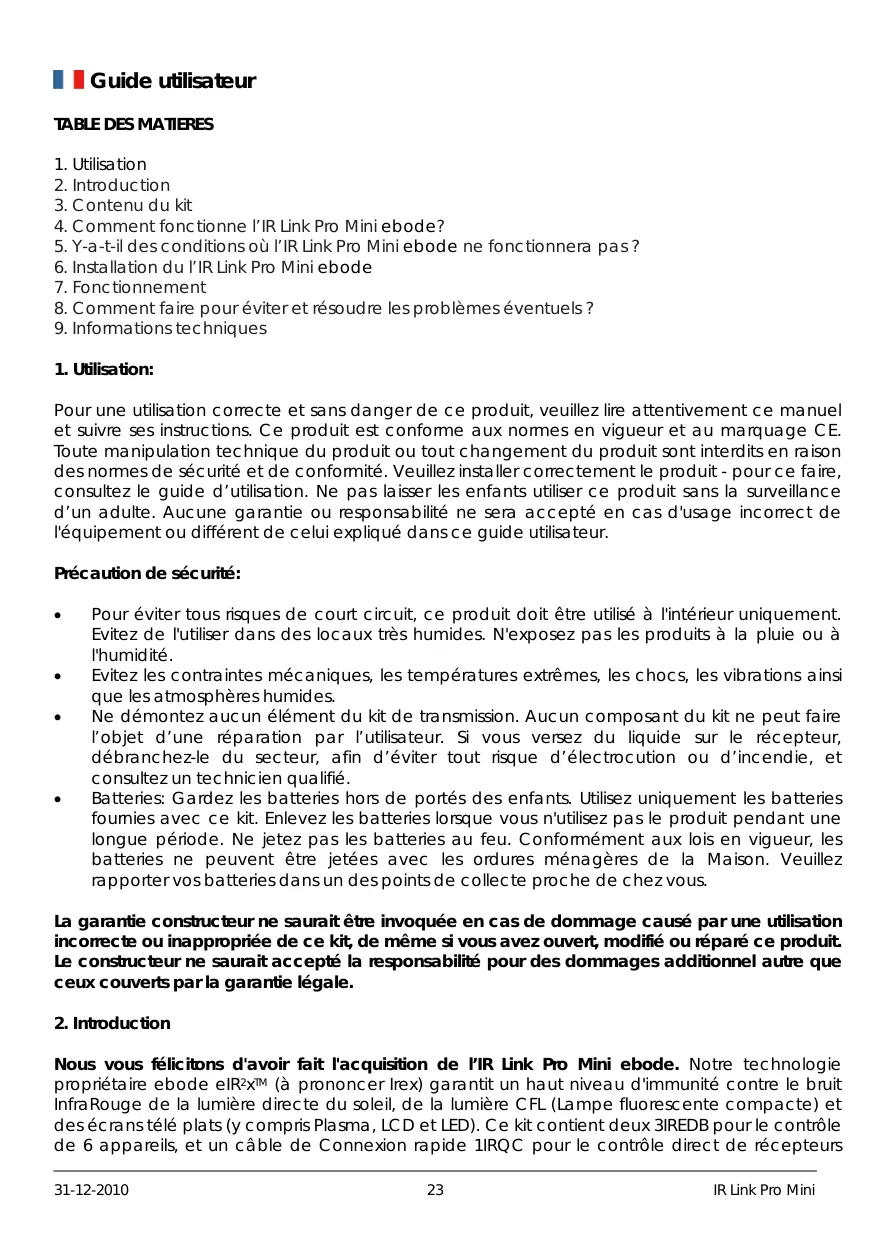

MODE D'EMPLOI IR LINK MINI EBODE
- Utilisation
- Introduction
- Contenu du kit
- Comment fonctionne I'IR Link Pro Mini ebode?
- Y-a-t-il des conditions où l'IR Link Pro Mini ebode ne fonctionnera pas ?
- Installation du I'IR Link Pro Mini ebode
- Fonctionnement
- Comment faire pour éviter et résoudre les problèmes eventuels ?
- Informations techniques
1. Utilisation:
Pour une utilisation correcte et sans danger de ce produit, veuilles tire attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toute manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformité. Veuilles installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance d'unadulte. Aucune garantie ou responsabilité ne sera accepté en cas d'usage incorrect de l'équipment ou différent de celui expliqué dans ce guide utilisateur.
Précaution de sécurité:
Pour eviter tous risques de court circuit, ce produit doit etre utilise a l'intérieur uniquement. Evitez de l'utiliser dans des locaux tres humides. N'exposez pas les produits a la plue ou a I'humidite.
- Evitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi que les atmosphères humides.
- Ne démontréaucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le récepteur, débranchez-le du secteur, afin d'éviter tout risque d'électrocution ou d'incendie, et consultez un technicien qualifié.
- Batteries: Gardez les batteries hors de portés des enfants. Utilisez uniquement les batteries fournies avec ce kit. Enlevez les batteries lorsque vous n'utilise pas le produitpendant une longue période. Ne jetez pas les batteries au feu. Conformément aux lois en vigueur, les batteries ne peuvent etre jetées avec les ordures menagères de la Maison. Veuillez rapporter vos batteries dans un des points de collecte proche de chez vous.
La garantie constructeur ne saurait etre invoquee en cas de dommage cause par une utilisation incorrecte ou inappropriee de ce kit, de meme si vous avez ouvert, modifie ou reparé ce produit. Le constructeur ne saurait accepté la responsabilité pour des dommages additionnel autre que deux couverts par la garantie legale.
2. Introduction
Nos you felicitons d'avoir fait l'acquisition de I'IR Link Pro Mini ebode. Notre technologie proprietaire ebode elR²x™ (à prononcer Irex) garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED). Ce kit contient deux 3IREDB pour le contrôle de 6 apparèils, et un cable de Connexion rapide 1IRQC pour le contrôle direct de récepteurs
audio/video connus (par exemple, Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, etc.). IR Link Pro Mini fonctionne sur un adaptateur secteur 12VCC (fourni) et est extensible avec des récepteurs supplémentaires IR Link dans les différentes pieces.
Le IR Link Pro Mini ebode est un système d'extension InfraRouge qui permet de contrôler à distance des équipements A/V situés derrière un placard fermé, cachés, une autre chambre, ou tout simplement hors de portée. Le IR Link Pro Mini ebode est alimenté par le secteur (pas de pile nécessaire).
Un système d'extension IR (InfraRouge) est généralement constitué d'un périhérique de capture, le "récepteur", un circuit de distribution, le "Hub", et enfin la diode IR de sortie (l'émetteur), qui transmet le signal IR aux équipements audio/video.
3. Contenu du kit
IR Link Pro Mini est un système d'extension de télécommande InfraRouge préemballe. Il comprend un récepteur IR de surface mount Mini IRLPRO, un connecteur de blocs à 4 sorties émetteur IRHUB4 + un cable cavalier d'objet, deux émetteur Triple clignotant 3IREDB, un cable de connexion rapide 1IRQC et un cable d'alimentation 12 VCC. Ces éléments sont les seuls nécessaires pour contrôle jusqu'à 7 composants.
4. Comment fonctionne I'IR Link Pro Mini ebode?
L'IR Link Pro mini ebode est uncon qu pour etre utilise dans les systèmes de contro IR ou le connecteur de blocs IRHUB4 est dans la portee du recepteur IR IRLPRO Mini doted'un cable de 3 metres, par exemple, lors de linstallation de l'IR Link Pro Mini dans une armoire ou les composants controlles sont derriere des portes fermées, et le recepteur IRLPRO Mini peut etre situé pres ou attache a suaive TV, en visibilité directe avec voire telécommande.
5. Installation du IR Link Pro Mini ebode
Les prises du hub sont codées par couleur pour une installation facile du récepteur IR et des émetteurs IRED, qui ont des connecteurs jacks colorés.

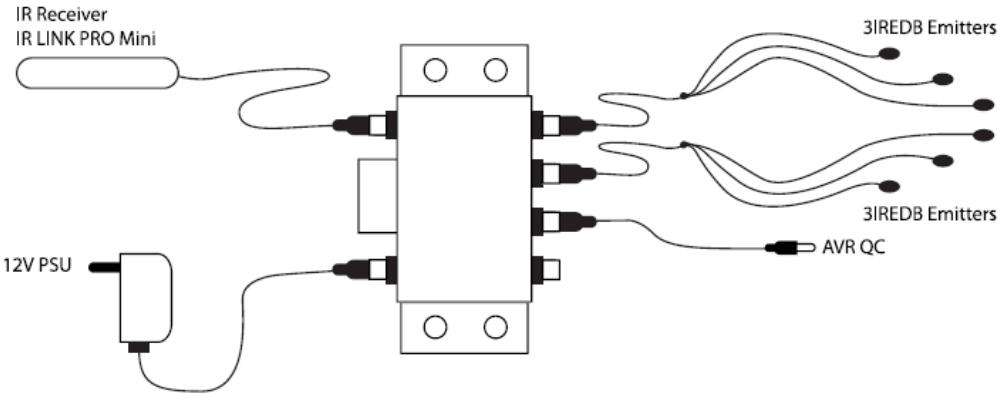

Un système typique est montré dans la Fig. 1 ci-dessous. Lors des connexions, reportez-vous à ce schéma et la procédure suivante :
Fig 1
- Fixez les émetteurs 3IREDB au dessus du capteur IR des composants de votre système que vous souhaitez contrôle. Reportez-vous aux Fig. 2.
2a. Branchez les minis prises jaunes du 3IREDB dans l'une des prises jaunes "EMITTERS" du connecteur de blocs IRHUB4.
2b. Branchez le cable IRQC dans l'une des prises jaunes "EMITTERS" du IRHUB4, et l'autre extrémité à l'entrée IR mono 3,5 mm de votre AVR. Configuration des broches InfraRouges mono 3,5 mm TS : Pointe = donnéeses IR, Manchon = Masse. (CONSULTEZ LE MANUEL DU DISPOSITIF POUR LA CORRESPONDANCE DE LA CONFIGURATION DES BROCHES)
- Placez le récepteur IR IRLPRO Mini dans un endroit en dehors de l'armoire ou placard des équipements en visibilité directe avec vos télécommandes.
- Branchez la mini prise rouge du récepteur IR IRLPRO Mini dans la prise rouge "IR RCVR" prise du connecteur de blocs IRHUB4.
- Branchez l'alimentation 12VCC dans une prise 230V - 50Hz toujours sous tension.
REMARQUE : Il est important d'utiliser une prise de courant toujours sous tension pour que le système IR soit toujours actif pour l'alimentation du système des commandes.
- Branchez la prise 2.1mm "C" de l'adaptateur d'alimentation dans la prise "+"12 VDC" du connecteur de blocs IRHUB4.

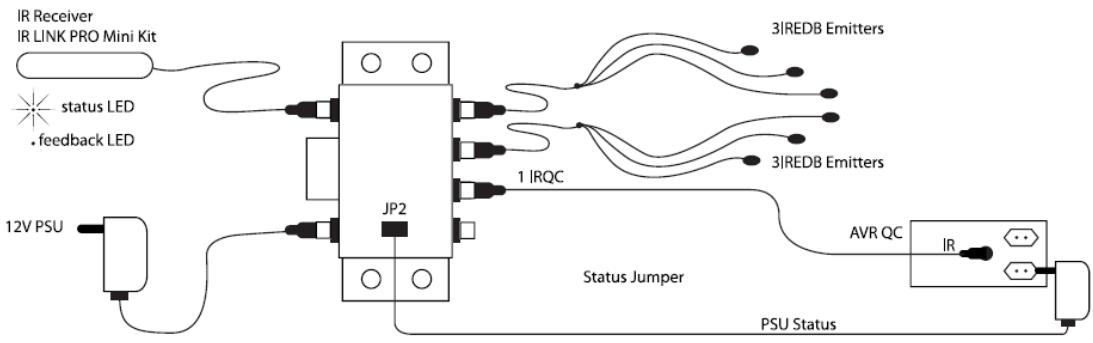

Etat
Voues pouvez envoyer un signal d'etat d'alimentation au recepteur IR IRLPRO Mini en connectant un adaptateur d'alimentation à cette connexion (non fournie; 5 - 24 VCC & 5 - 12 VAC), qui est par exemple activé par l'appareil à commander. Lorsque le dispositif A/V ou le contact est allumé, le voyant d'etat orange s'allume sur le recepteur IR IRLPRO Mini soit que vous pouvez voir que le dispositif A/V est allumé. (Voir figure 3). La gamme de tensions d'entrée est de 5 - 24 VCC & 5 - 12 VAC. Configuration des broches de la prise 2.1mm : manchon = centre/rouge + VCC, masse = noir.
Fig 3
Fig 2
Il y a une échancrure sur le dessus du meuble pour le placement du cavalier. La position par défaut du cavalier est la position de repos JP1. Vous avez 3 positions de réponse différentes pour la DEL d'été :
- Défaut, JP en position JP1 : DEL de rétroaction active & DEL d'etat non active/inutilisé
- JP en position JP2 : DEL de rétroaction & DEL d'état toutes les deux éteintes
- Câble JP en position JP2 avec alimentation en tension dans la fourchette : DEL de rétroaction & DEL d'étét actives (à condition qu'il y ait une tension externe présente)
- JP en position JP3 : DEL de rétroaction active & DEL d'été tous jours allumée (si IRHUB4 est alimenté)
6. Fonctionnement
Le système de repêteurs IR devrait maintainant pouvoir contrôler chacun des éléments contrôlables. Lorsque le système fonctionne correctement, vous devriez voir unvoyant bleu clignotant "de réponse" sur la face avant du récepteur IR IRLPRO Mini lorsque vous lui dirigez votre télécommande et appuyez sur les touches.
7. Comment faire pour éviter et résoudre les problèmes eventuels
Bien que l'IR Link Pro Mini ebode soit équipé de la technologie propriété eIR²x™ (à prononcer Irex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED), dans certains cas très rares, on est obligé de déplacer le Récepteur IR dans un autre endroit, si l'unité commence à receivevoir des interférences imprévues. Ces interférences peuvent, dans des cas graves, empêcher le système de fonctionner. Vous pouvez identifier ces interférences lorsque les Emetteurs IR sont allumés, même lorsque vous n'êtes pas en train d'utiliser une télécommande.
Après le repositionnement, vérifie si l'IR Link Pro Mini fait fonctionner le récepteur satellite ou d'autres composants. Si l'IR Link Pro Mini ne marche toujours pas, repositionné les Emetteurs IR. Il se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de l'appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître l'emplacement exact du capteur infrarouge.
IMPORTANT: Pour les installations impliquant plus de deux pieces éloignées, faites appel à un installateur professionnel audio/video experimenté dans les systèmes de télécommande infrarouge.
Vouavesencoredesquestions？Veuillezvisiter notre sitewww.ebodeelectronics.eu.
8. Informations techniques
SPECIFICATIONS DU RECEPTEUR IR IRLPRO MINI
- Bande passante de modulation de fréquence InfraRouge 30 - 60 kHz.
- Câble de longueur 3 m, extensible au max. à 300 metres (UTP (à paires torsadées non blindées) ou équivalent).
- configuration des broches de la pointe 3,5 mm TRRS de la pointe au manchon :
o Pointe = jaune donnees IR = Fil fin 1 jaune/bande blanche
O Anneau 1 = noir = masse = Fil fin 3
O Anneau 2 = rouge = +12VCC = Fil fin 4 à l'extérieur, du côté opposé à jaune/bande blanche
Manchon = blanc = État = Fil fin 2 à côté de jaune/bande blanche
- Portée de la réception : Jusqu'à 10 mètres, selon les conditions locales et de la télécommande utilisé.
Angle de réception : 45 degrés des axes.
Voyant de réponse (bleu). Indique la réception InfraRouge uniquement lorsque des émetteurs sont connectés.
Voyant d'etat (orange) : Indique l'etat d'alimentation du système A/V
- Nombre maximum d'émetteurs InfraRouges directement contrôle : 4 émetteurs triple utilisant le concentrateur de connexion IRHUB4. Jusqu'à six récepteurs IR IRLPRO Mini peuvent être connectés en parallele aux bornes d'entrée à vis du lien infrarouge en série du connecteur de blocs IRHUB (par exemple IRHUB2CI et IRHUB4 en option). Exigences d'alimentation : 12 volts CC @ 25 mA. Nécessite une alimentation de 12VCC (fournie).
Dimensions du récepteur IR IRLPRO Mini : 35 x 12 x 12 mm
REMARQUE : L'appareil ne marche pas avec certaines marques et modèles qui fonctionnent à des fréquences plus élevées (par exemple, B&O). Contactez le support technique d'ebode pour plus d'informations.
Exigences des cables pour des grandes distances aux pieces :
3-conducteurs, 24AWG / de 0,2 mm2 rigide ou couple jusqu'à 50m, 22AWG / 0,35 mm2 jusqu'à 100m, 20AWG / de 0,5 mm2 jusqu'à 200m et 18AWG/1mm2 jusqu'à 300m (non blinde toléré).
Longueur maximale de transmission : 300m avec cable de catégorie (UTP, utilisez le blanc rayé pour GND (masse), et utilisez 2 couleurs unies pour l'IR et de 2 couleurs unies pour 12VCC).
En cas d'utilisation de cable non blindo sur une longue distance (>25m) , il est peut etre nécessaire de connecter une resistance A 470 Ohm 1/8Watt en parallele entre IR et GND au connecteur de blocs IRHUB.
Connecteur de blocs IRHUB4
1 alimentation: 230V 50Hz , 12VCC 100mA (fournie)
1 borne à vis en croix Wago pour IR, terre, 12 V c.c. et état
1x JP2 etat d'alimentation, entree : 5 - 12 V c.c. à 10 mA minimum ou 5 - 12 V c.a. à 47-63 Hz
1x JP à fiche C, cable de 2,1 mm, centre positif (non fourni)
4 prises InfraRouges : Prise mono 3,5mm TS
1 Prise récepteur IR:Prise 3,5mm TRRS
Dimensions: 70 × 45 × 18 ~mm
