MANUAL DE UTILIZADOR IR LINK MINI EBODE

1. Conformidade de Utilização
2. Introdução
3. A embalagem content
4. Como é que o ebode IR Link Pro Mini funciona?
5. Existem algumas condições nas quais o ebode IR Link Pro Mini não funciona?
6. Instalar o ebode IR Link Pro Mini
7. Operação
8. Como evitar e resolver problemas
9. Informação técnica

1. Conformidade de Utilização

Para uma UTILização segura deste equipamento, por favor leia este manual e siga as instruções de instalação. Os equipamentos está registados como equipamentos que não Cause um ou sofrem problemas relacionados com interferências electromagnéticas. Possui certificação CE e está de acordo com o regulamento de baixa tensão. As instruções de instalação e segurar devem ser lidas antes de iniciar a instalação. Qualquer manipulacao ou alteração não autorizada ao produits é proibida por razões de segurança. Por favor tenha ou cuidado de configurar os equipamentos corretoamente - consulte o manual de utilizesor. Os equipamentos não devem ser manuseados por crianças微量元素 sem a supervisão de um adulto. Se foram verificados danos provocados por uso Incorrecto ou outros types de utilização não referidos no manual, os equipamentos perdem a garantia e não são assumidas quando responsabilidades sobre o mesmo.

AVISOS DE SEGURANÇA

• De forma a prevenirUTO-circuitos, este produit (excepto se for especificado para ser realizado em exterior) deve apenas ser utilizado no interior, em locais secs. Não exponha os componentes à chuva ou humidade.
• Evite esforços mecânicos, temperatas extremas, vibrações fortes e humidade atmôsíférica elevada.
• Não desmonte qualquer componente do equipamento: o equipamento não possui peças reaproveiweis. O equipamento apenas deve ser reparado ou assistido por tecnicos qualificados e pessoal autorizzato. Peças defeituosas devem ser substituidas por peças originais.
• Baterias: melhorar as baterias afastadas do alcance de crianças. Coloque as baterias gastos num pilhão. Nunca misture baterias usadas com baterias novas ou misture diferentestipsode bateria. Remova as baterias se previr que o equipamento irá ficar inactivo por muito tempo. Ao,inserir as baterias certificque-se que respeita a polaridade das mesmas. Certificque-se que as baterias não são curto-circuitadas e que não são lançadas ao fogo (risco de explosao).

Caso se prove que o equipamento foi aberto, alterado ou reparado por tecnicos não qualificados, todas as garantias expiram. O fornecedor não se responsabiliza por danos causados por ma utilizesçao do equipamento ou quando este é utilizado para outros fins não indicados pelo fabricante. O fornecedor não se responsabiliza por danos não cobertos pela responsabilitadedelegaldo produits.

2. Introdução

Parabéns pela aquisicao do ebode IR Link Pro Mini. A Tecnologia proprietaria eR²x™ (pronunciase Irex), garantar um alto nivel de imunidade contra interferências de InfraVermelho

provenrientes da luz solar directa, iluminação CFL (lampadas fluorescentes) e apareiros de TV de ecra plano (incluindo plasma, LCD e LED). Esteconjunto inclui dos 3IREDB para controlo de 6 dispositivos, e um cabo IRQC Quick Connect para controlo direto dos Receptores normais de audio/video (por ex. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, etc.) O IR Link Pro Mini direccion com um transformador de 12VDC (incluido) e é expansivel com Receptores IR Link extra em espacços differs.

O ebode IR Link Pro Mini é umsystema extensor de Infravermelhos que permite o controlo remoto de equipamentos A/V (como leitores de Blu-ray, receptores A/V, DVR, receptores de satélite, etc.) em locais escondidos ou fora de vista, como dentro de armários, e outra sala. O ebode IR Link Pro Mini é alimentado atraves da rede electrica (não requirep pilhas ou baterias).

Um extensor de InfraVermelhos consiste num equipamento Receptor que receivebe os sinais IR emitidos pelo commando, um circuito de distribuiçao (HUB) e por fim uma saida a diodo emissor de IR que envia os sinais para o equipamento A/V que se pretende controlar.

3. A embalagem content

O IR Link Pro Mini é um Sistema Extensor de Controlo Remoto por InfraVermelhos pré-embalado. Inclui um IRLPRO Mini Surface Mount IR Receptor, um Bloco de Ligação IRHUB4 com 4saidas de Emissor + Cabo de Entrada do Comutador de Estado, bois Emissor de Luz Intermidente Triplo 3IREDB, um cabo 1IRQC Quick Connect e um transformador de 12VDC. Estas partes são todas necessarias para o controlo de até 7 componentes.

4. Como é que o ebode IR Link Pro Mini funciona?

O IR Link Pro mini é destinado para o uso em sistemas de controlo IR, quando o Bloco de conexão IRHUB4 se encontrar a uma distência de cabo de 3m do receptor IRLPRO Mini, por ex. quando está a instalar o IR Link Pro Mini num armário, no qual os componentes controlados está以及其他 de portas fechadas, e o Receptor para fechar a instança ou ligado à sua TV, dentro do alcance do seu controlo remoto.

5. Instalar o ebode IR Link Pro Mini

Os encaixes respeitam um��o de cores para una instalacao Plug & Play tanto do receptor IR como do emissor IRED, que por sua vez possuem as fichas coloridas.

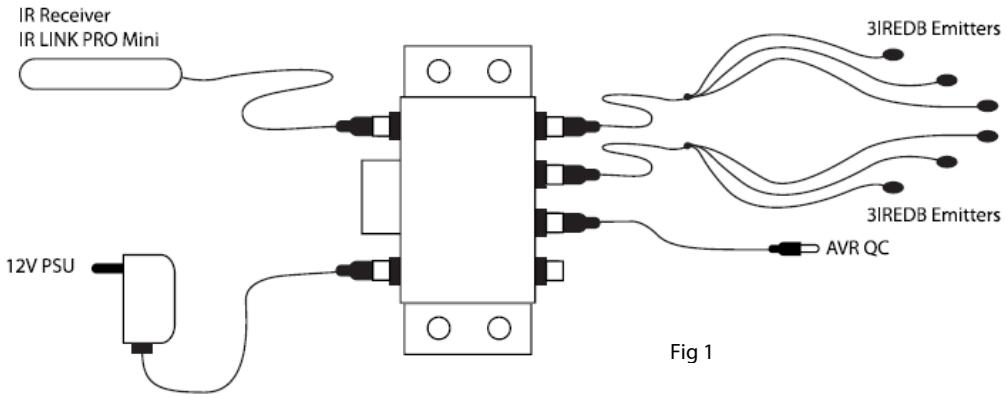

É muito boa na Fig. 1 umsystema normal.Consulte este esquema e o procedimento que se segue quando estiver a fazer ligações.

1. Faça a conexão dos Emissores 3IREDB na janela do Sensor IR, dos componentes do sistemas que pretende controlar. Consultar as Fig. 2.

2a. Ligue a mini ficha amarela do 3IRED8 numa das tomas das amarelas dos "EMISSORES" do Bloco de Ligações IRHUB4.

2b. Ligue o cabo IRQC numa das tomas detiquetadas a amarelo dos "EMISSORES" do IRHUB4, e o除外 extremo na entrada mono IR 3.5mm do seu AVR. Configuração do pino IRED Mono TS 3.5mm: ponta é IR Data, acoplamento é Ground (Terra). (POR FAVOR VERIFIQUE O MANUAL DO DISPOSITIVO PARA CONFIGURAÇÃO CORRECTA DO PINO)

1. Coloque o IR Receptor IRLPRO Mini num local exterior ao compartmento ou armario do equipamento ond tera uma visao em LINHA recta em relaço ao(s) seu(s) Controlo(s) Remoto(s). O receptor pode ser preso com fita dupla face no fundo da unidade.
2. Ligue a mini ficha vermelha do IR Receptor IRLPRO Mini no jack vermelho "1R RCVR" no Bloco de Ligações IRHUB4.
3. Ligue a cabo de alimentação 12VDC numa tomada não comutada de 230V 50Hz

NOTA: É importante que use uma tomada AC não comutada de modo que o Sistema IR está sempre activo para os comandos de alimentação do Sistema ON(Ligados).

1. Ligue a ficha 2.1mm "C" no Adaptador do Alimentador numa tomada "12VDC" no Bloco de Ligações IRHUB4.

ESTADO

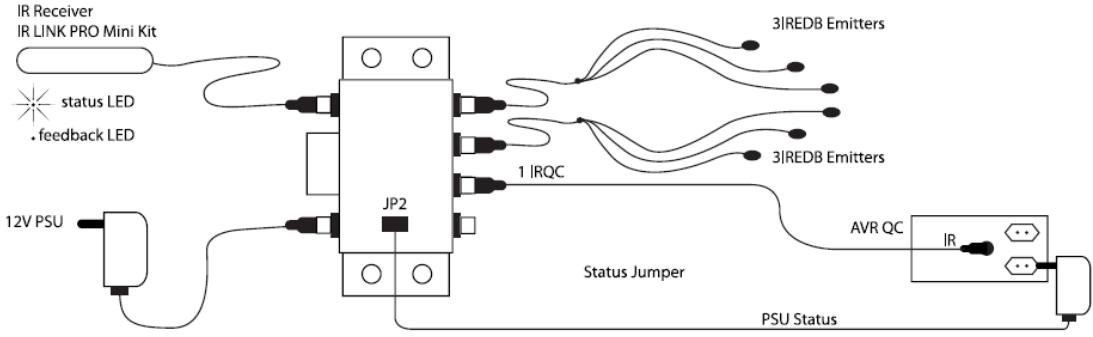

Pode enviar o sinal de Estado da Alimentação ao IR Receptor IRLPRO ligando o adaptor do Alimentador a esta ligação (não fornecida: 5 - 24 VDC & 5 - 12VAC) a qual por ex. é comutada pelo dispositivo a ser controlado. quando o dispositivo A/V é ligado, o LED de Estado Àmbar acenderá no IR Receptor IRLPRO Mini de modo que pode visualizar se o dispositivo A/V está ligado. (ver figura 3). O limite de tensão de entrada é 5 - 24 VDC & 5 - 12VAC. Configuração do pinto da tomada 2.1mm: Centro/vermelho é +VDC, comutador/preto é Ground (Terra).

Fig 2
Fig 3

Na parte superior do armário existe uma abertura para colocar o interruptor. A posicao predefinida do interruptor é a posicao de "parking" JP1. Ha 3 posicaoes differentes de responsta LED de Estado:

• Predefinida, JP na posicao JP1: O LED de feedback activo & LED de Estado inactivo/não utilizes
• JP na posicao JP2: Tanto o LED de Feedback como o de Estado LED devem estar sempre DESLIGADOS (OFF)
• Cabo JP na posicao JP2 com tensao de alimentacao dentro da gama: LED de feedback & LED de Estado activo (dependendo da tensao externa presente)
• JP na posicao JP3: Tanto o LED de Feedback activo como o de Estado LED devem estar sempre LIGADOS (ON) (baseado em corrente para IRHUB4)

6. Operação

O Sistema de repeticao IR deva ahora operar cada um dos componentes controlados. quando o Sistema está a functionar correctamente, deve visualizar um LED Azul a piscar na fronte do IR Receptor IRLPRO Mini quando aponta o(s) seu(s) controlo(s) remoto(s) manual para o mesmo e pressiona os botoes.

7. Como evitar e resolver problemas

Embora o ebode IR Link Pro Mini conte com a Tecnologia proprietaria eR²x™ (pronunciation-lesirex), que garantue um alto nivel de imunidade contra interferencias InfraVermelho da luz solar directa, iluminação CFL e aparehos de TV de eça plano (incluindo plasma, LCD e LED), em casos ramos o receptor InfraVermelho pode precisar ser movido para um local diferente se estiver a receber interferências inesperadas. Estas interferências podem, em casos mais severos, impedir o Sistema de funcionar. Pode-se identicular estas interferências quando os emissores de InfraVermelho estiverem aceses embora o Utilizador não estája a utilizezir um controlo remoto para transmitir.

Após move-lo, verifique se o IR Link Pro Mini opera o receptor satélite ou outros componentes. Se o IR Link Pro Mini iaiaassim naofuncionar,reposicao o(s)Emissor(es)deInfraVermelhos.Nao deve ser posicionado diretamente acima da "janela" de recepcao InfraVermelha do componente.Consulte o manual de instruçõesdo aparelho ou o fabricante para saber a localização exacta da "janela"InfraVermelha.

IMPORTANTE: Para instalacoes que envolvam mais do que das salas remotas, use os serviços dum instalador especialista competente de instalacoes de audio/video com experiencia em Sistemas de Controlo Remoto Infravermelhos.

Para mais esclarecimentos consulte www.ebodeelectronics.eu.

8. Informação técnica:

ESPECIFICACOES DO IR RECEPTOR IRLPRO MINI

Largura de banda de frequencia de modulacao InfraVermelha: 30 - 60 kHz.
- Comprimento do cabo 3m, extensivel até um max. de 300 metros (UTP ou equivalente).
- Vermelho 3.5mm, TRRS, configuração do pino da ficha da ponta às o comutador:

o – Ponta = Amarela = Dados IR = FioAGO 1 às riscas amarelas e brancas
o Anilha 1 = preto = Terra = Fio fino 3
o Anilha 2 = vermelho = +12VDC = FioAGO exterior, do lado oposto ao fio as ricas amarelas e brancas
° Escravo = branco = Estado = Fioedo 2 perto do fio às riscas amarelas e brancas

• Limite de recepção: Até 10 metros, dependendo das condições locais e do controlo remoto uso.

• Ângulo de receção: 45 graus a partir do eixo.
  LED (AZUL): Indica receção de InfraVermelhos somente quando o(s) Emissor(es) está ligado.
  LED Estado (AMBAR): Indica estado de alimentacao do Sistema A/V.

• Nível máximo de Emissores IRED IR dirigidos directamente: 4 Emissores triplos usingo o Controlador de Ligação IRHUB4. Podem ser ligados em paralelo até 6 IR Receptores IRLPRO Minina entrada das terminais de parafuso das séries IR Link, IRHUB que está a ligar blocos (por ex. IRHUB2CI e IRHUB4.optionais). Requisitos de alimentação: 12 volts DC @ 25 mA. Requer um transformador de 12VDC (incluido).
  Dimensoes do IR Receptor IRLPRO MINI: 35x12x12mm

NOTA: O equipoamento não funciona com determinadas MARs & modelos que funciona a frequencias mais elevadas (por ex. B&O). Contacte o Apoio Tecnico ebode para mais informacoes.

Requisitos do cabo para grandes distências em espaços remotos:

3-condutores, fio 24AWG/0,2mm2 solido ou entrancado ate 50m, 22AWG/0,35mm2 ate 100m, 20AWG/0,5mm2 ate 200m e 18AWG/1mm2 ate 300m (não revestido).

Comprimento máximo de transmissão: 300m com cabo categoria (UTP, use o de risca branca em conta para o GND(Terra), e use 2 de cores solidas para o IR e 2 de cores solidas para 12VDC).

No caso de usar uma grande extensão de cabo não revestido (>25m) pode ser necessário ligar uma resistência de 470 Ohm 1/8 Watts em paralelo entre o IR e o GND no Bloco de ligação do IRHUB.

Bloco de Ligação IRHUB4

1x Alimentação: 230V~50Hz, 12VDC 100mA (fornecido)
1x parafuso terminal Wago de 4 vias para IR, GND, 12VDC e Estado
1x estado da entrada de corrente JP2: 5 - 12VDC @ 10mA no minimum ou 5 - 12VAC em 47-63HZ
1x JP para C-plug (tomada) cabo de 2.1mm, centro positivo (não é fornecido)
4x Tomadas Infra-VERMELHOS: Ficha TS mono de 3,5mm
- Jack receptor IR: Ficha TRRS de 3,5mm
Dimensoes: 70x45x18mm
