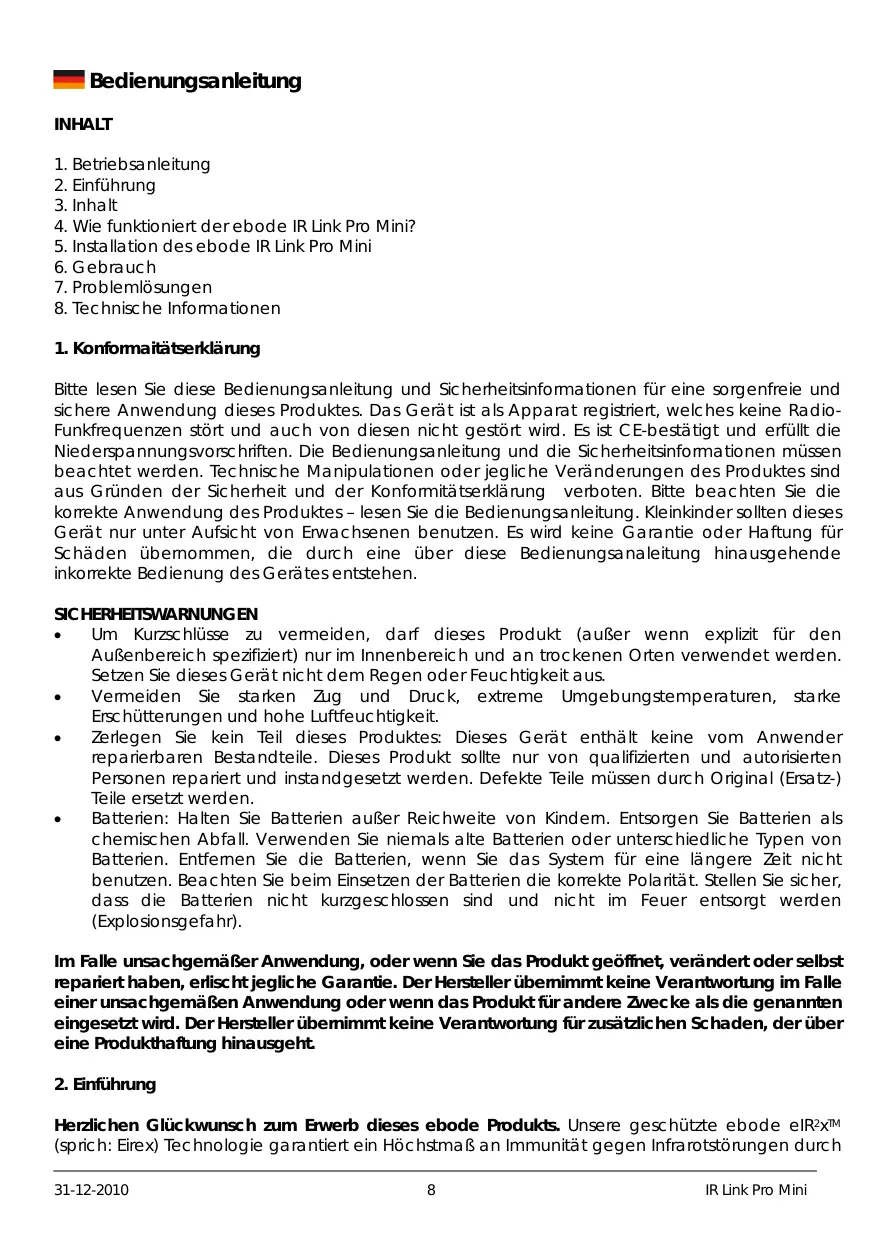

BEDIENUNGSANLEITUNG IR LINK MINI EBODE

1. Betriebsanleitung
2. Einführung
3. Inhalt
4. Wie Funktioniert der ebode IR Link Pro Mini?
5. Installation des ebode IR Link Pro Mini
6. Gebrauch
7. Problemlösungen
8. Technische Informationen

1. Konformaitätserklarung

Bitte lessen Sie diese Bedienungsanleitung und Sicherheitsinformationen für eine sorgenfrei und sichere Anwendung dieseres Produktes. Das Gerät ist als Apparat registriert, welches keine Radio-Funkfrequenzen stört und auch von diesen nicht gestört wird. Es ist CE-bestätig und erfüllt die Niederspannungsvorschriften. Die Bedienungsanleitung und die Sicherheitsinformationen müssen beachtet werden. Technische Manipulationen oder jegliche Veränderungen des Produktes sind aus Gründen der Sicherheit und der Konformitätserklärung verboten.itte beachten Sie die korrekte Anwendung des Produktes - lesen Sie die Bedienungsanleitung. Kleinkinder sollen deneses Gerät nur unter Aufsicht von Erwachsenen benutzen. Es wird keine Garantie oder Haftung fur Schäden übernommen, die durch eine über diese Bedienungsanleitung hinausgehende inkorrekte Bedienung des Gerätes entstehen.

SICHERHEITSWARNUNGEN

• Um Kurzschlusses zu vermeiden, damit desses Produkt (außer wenn explizit für den Außenbereich spezifiziert) nur im Innbereich und an trockenen Orten verwendet werden. Setzen Sie diese Gerät nicht dem Regen oder Feuchtigkeit aus.
• Vermeiden Sie starken Zug und Druck, extreme Umgebungstemperaten, starke Erschütterungen und hohe Luftfeuchtigkeit.
• Zerlegen Sie kein Teil diesen Produktes: Diese Gerät enthalt keine vom Anwender reparierbaren Bestandteile. Diese Produkt sollen nur von qualifizierten und autorisierten Personen repariert und instandgesetzt werden. Defekte Teile müssen durch Original (Ersatz-) Teile ersetzt werden.
• Batterien: Halten Sie Batterien außer Reichweite von Kindern. Entsorgen Sie Batterien als chemischen Abfall. Verwenden Sie niemals alte Batterien oder unterschiedliche Typen von Batterien. Entfernen Sie die Batterien, wenn Sie das System für eine langere Zeit nicht benutzen. Beachten Sie beim Einsetzen der Batterien die korrekte Polarität. Stellen Sie sicher, dass die Batterien nicht kurzgeschlossen sind und nicht im Feuer entsorgt werden (Explosionsgefahr).

Im Falle unsachgemäß Anwendung, oder wenn Sie das Produkt geöffnet, verändert oder selbst repariert haben, erlischt jegliche Garantie. Der Hersteller übernimmt keine Verantwortung im Falle einer unsachgemäßen Anwendung oder wenn das Produkt für andere Zwecke als die genannten eingesetzt wird. Der Hersteller übernimmt keine Verantwortung für zusätzlichen Schaden, der über eine Produktthaftung hinausgeht.

2. Einführung

Herzlichen Glückwunsch zum Erwerb these ebode Products. Undere geschutzte ebode eIRxTM (sprich: Eirex) Technologie garantiert ein Hochstma an Immunitat gegen Infrarotstörungen durch

direkte Sonneneinstrahlung, CFL-Lampen und Flachbildschirme (Plasma, LCD und LED). Dieses Set umfasst zwei 3IREDB zur Steuerung von 6 Geräten sowie ein 1RQC Quick Connect Anschlusskabel zur direkten Steuerung Popularer Audio/Video Receiver (z.B. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon usw.). Der IR Link Pro Mini wird über ein 12 V DC Netzteil (mitgeliefert) versorgt und kann um zusätzliche IR Link Receiver in verschiedene Räumen erweitert werden.

Mit dem ebode IR Link Pro Mini konnen Sie die InfraRot Signale ihrer eigenen Fernbedienung verlangern. Der ebode IR Link Pro Mini macht es möglich, ihre Audio/Video Geräte zu bedieren, auch wenn diese in einem abgeschlossenen Schrank untergebracht sind, sich in einem anderen Raum befinden oder außer Reichweite stehen. Der ebode IR Link Pro Mini ist mit einem Netzteil versehen, damit sind keine Batterien mehr notig.

Ein InfraRot-Veränderungssystem besteht aus einem InfraRot-Empfänger, einem Verteilerblock (Hub) und einem IR-LED-Sender, der das InfraRot-Signal sendet.

3. Inhalt

Der IR Link Pro Mini ist ein vorverpacktes InfraRot-Fernbedienungserweiterungssystem. Es umfasst einen IRLPRO Mini Surface Mount IR-Receiver, einen IRHUB4 Anschlussblock mit 4 Emitterausgängen + Statuseingang-Überbrückungskabel, zwei 3IREDB dreifach blinkenden Emitter, ein 1IRQC Quick Connect Anschlusskabel sowie eine 12 V DC Spanningsversorgung. Diese Bauteile sind ausreichend, um bis zu 7 Komponenten zu steuern.

4. Wie Funktioniert der ebode IR Link Pro Mini?

Der ebode IR Link Pro Mini ist zur Benutzung in IR-Steuerungssystemen konzipiert, in denen sich der IRHUB4 Anschlussblock innerhalb der Reichweite des 3-Meter-Kabels des IRLPRO Mini IR Receivers befindet. Beispielsweise bei der Installation des IR Link Pro Mini in einem Schrank, in dem sich die gesteuerten Komponenten hinter geschlossenen Turen befinden und der IRLPRO Mini Receiver zum Beispiel in der Höhe oder an Ihr Flachbildschirm in Sichtlinie ihrer Fernbedienung aufgestellt werden kann.

5. Installation des ebode IR Link Pro Mini

Die Hub-Anschlüsse sind mit Farben codiert. Das sorgt für eine einfache Plug&Play-Installation mit farbigen Steckern von IR-Empfänger und IR-LEDs.

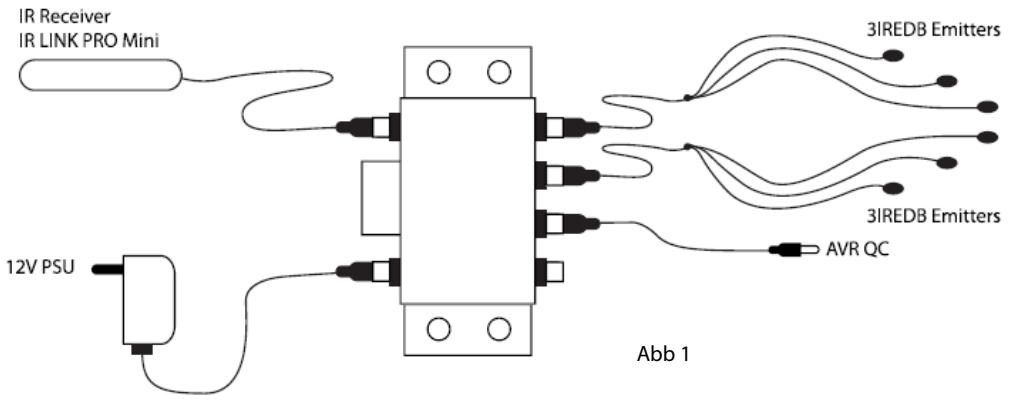

Ein typisches System ist in Abb. 1 dargestellt. Siehe Diagramm zum Anschluss:

1. Bringen Sie die 3IREDB Emitter an den IR-Sensorfenstern der zu steuernden Komponenten in Ihrem System an. Siehe Abb. 2.

2a. Schließen Sie die gelben Ministecker des 3IREDB an einer der gelben Buchsen „EMITTERS" des IRHUB4 Anschlussblocks an.

2b. Schlieben Sie das IRQC-Kabel an einer der gelben Buchsen, EMITTERS" des IRHUB4 an und die andere Seite am 3,5 mm Mono IR-Eingang Ihres AVR. IRED Mono TS 3,5 mm Pin-Kconfiguration: Spitze ist IR Data, Manschette ist Masse (BITTE VERGEWISERN SIE SICH IN DER BEDIENungsANLEITUNG DES GERÄTS ZUR ENTSPRECHENDEN PIN-KONFIGURATION).

1. Bringen Sie den IRLPRO Mini IR-Receiver an einer Stelle außerhalb des Geräteschranks an, zu der eine direkte Sightverbindung zur ihrer Fernbedienung besteht.
2. Schließen Sie den roten Ministecker des IRLPRO Mini IR-Receivers an der roten Buchse „IR RCVR" des IRHUB4 Anschlussblocks an.
3. Schließen Sie das 12 V DC Netzteil an einer nicht geschalteten 230 V~ 50 Hz Steckdose an.

BITTE BEACHTEN: Es ist wichtig, dass Sie eine nicht geschaltete Steckdose benutzen, so dass das IR-System ständig für System-Einschaltbefehle aktiv ist.

1. Schlieben Sie den 2,1 mm "C" Stecker der Spanningsversorgung an der Buchse "+"12VDC" des IRHUB4 Anschlussblocks an.

STATUS

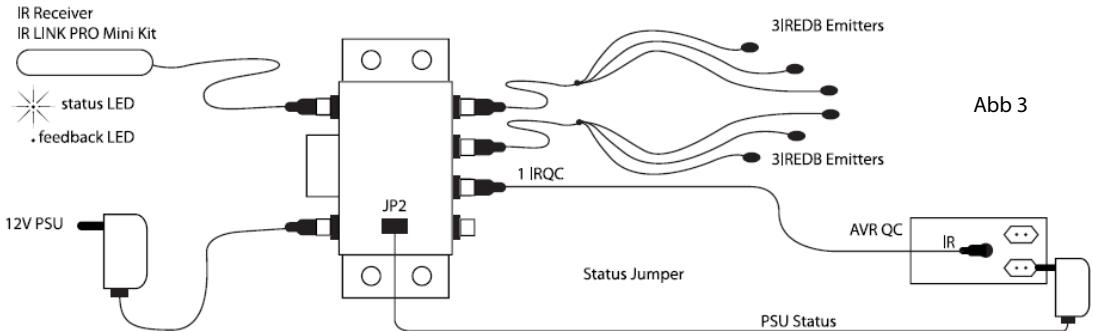

Sie können ein Spanningsstatussignal an den IRLPRO Mini IR-Receiver durch Anschluss einer Spanningsversorgung (nicht mitgeliefert) übertragen, die beispelsweise durch das zu steuernde Gerät geschellt wird. Wir das A/V-Gerät oder der Kontakt eingescheltet, so leuchtet die bernsteinfarbene Status-LED im IRLPRO Mini IR-Receiver auf und zeigt ihren damit an, dass das A/V-Gerät eingescheltet ist (siehe Abbildung 3). Der Eingangsspannungsbereich ist 5-24VDC & 5-12VAC. Buchse 2,1 mm Pin-Kconfiguration: Mitte/rot ist +V DC, Manschette/schwarz ist Masse.

Oben auf dem Schrank befindet sich ein Ausschnitt für die Platzerung einer Steckbrücke. Die Standardposition der Steckbrücke ist die Parkposition JP1. Es gibt Anzeigen für drei verschiedene Steckbrückenpositionen:

• Standard, Steckbrücke (JP) auf Position JP1: Feedback-LED aktiv & Status-LED nicht aktiv/wird nicht verwendet

Abb 2

• Steckbrücke auf Position JP2: Sowohl Feedback-LED als auch Status-LED immer AUS
• Überbrückungskabel auf JP2 mit Spannungsversorgung innerhalb des Bereichs: Feedback-LED & Status-LED aktiv (je nachdem, ob externe Spannung vorhanden)
• Steckbrücke auf Position JP3: Feedback-LED aktiv & Status-LED immer AN (abhängig von Stromversorgung zum IRHUB4)

6. Gebrauch

Das IR-Zwischenverstärkersystem betreibt nun jeder der gesteuerten Komponenten. Arbeitet das System korrekt, so blinkt eine blaue „Rückmelde"-LED auf der Frontblende des IRLPRO Mini IR-Receivers, wenn Sie ihre Fernbedienung(en) aufihn austrichten und eine der Tasten drucken.

7. Problemlösungen

Obwohl der ebode IR Link Pro Mini mit geschützter eIR ^2 xTM (sprich: Eirex) Technologie ausgestattet ist, die ein Höchstmaß an Immunität gegen Infrarotstörungen durch direkte Sonneneinstrahlung, CFLampen und Flachbildschirme (einschließlich Plasma, LCD und LED) bietet, kann in Ausnahmefällen ein Umsetzen des IR-Empfängers in eine andere Position notwendig sein, falls das Gerät unerwartete Störungen aufnimmt. Diese Störungen können im schlimmsten Fall das System am Betrieb hindern. Sie konnen Störungen identifizieren, wenn die IR-Emitter leuchten, selbst wenn Sie zu dem Zeitpunkt keine Fernbedienung benutzen.

Überprüfen Sie nach dem Umsetzen, ob der IR Link Pro Mini den Satellitenempfänger oder andere Komponenten steuert. Arbeitet der IR Link Pro immer noch nicht, so setzen Sie den/die IRED-Emitter um. Bringen Sieihn nicht direkt über dem Infrarot-Empfangsfenster der Komponente an. Sehen Sie die genaue Position des Infrarot-Empfangsfensters in der Bedienungsanleitung des betreffenden Geräts nach oder wenden Sie sich an den Hersteller.

WICHTIGER HINWEIS: Für Installationen mit mehr als zwei entfernten Räumen benutzen Sieitte die Dienste eines kompetenten professionellen Audio-/Videoinstallateurs, der Erfahrung mit Infrarot-Fernbedienungssystemen hat.

Haben Sie noch Fragen? Schauen Sie auf unsere Website www.ebodeelectronics.eu.

8. Technische Informationen

IRLPRO MINI IR RECEIVER SPEZIFIKATIONEN

InfraRot Modulationsfrequenz Bandbreite: 30 - 60 kHz.
Kabellange 3m , erweiterbar bis max. 300m (UTP oder ahnlich).
Roter 3,5 mm TRRS-Stecker Pin-Konfiguration von Spitze zu Manschette:

Spitze = gelb = IR-Daten= Thin-Wire 1 gelb/weiβ gestreift
Ring 1 = schwarz = Masse = Thin wire 3
Ring 2 = rot = +12 V DC = Thin-Wire 4 außen, am entgegenegasetzen Ende von gelb/weiß gestreift
Manschette = weiβ = Status = Thin-Wire 2 besoin gelb/weiβ gestreift

• Empfangsreichweite: Bis zu 10m , abhängig von den örtlichen Bedingungen und der benutzten Fernbedienung.
• Empfangswinkel: 45 Grad von Achse versetzt.
• Rückmelde-LED (BLAU). Anzeige von InfraRot-Empfang nur, wenn Emitter angeschlossen ist/sind.
  Status-LED (BERNSTEINFARBEN). Anzeige Einschaltstatus des A/V-Systems.
• Höchstzahl direkt betriebener IRED IR-Emitter: 4 Dreifach-Emitter mit IRHUB4 Anschlussbock. Bis zu sechs IRLPRO Mini IR-Receiver konnen parallel an den Schraubanschlusseingängen des IR Link IR HUB Serie Anschlussblocks (z.B. optionales IRHUB2CI und IRHUB4) angeschlossen

werden. Spannungsanforderungen: 12 Volt DC bei 25 mA. Benötigt 12 V DC Spanningsversorgung (mitgeliefert).
Abmessungen IRLPRO Mini IR Receiver: 35x12x12 mm

BITTE BEACHTEN: Gerat arbeitet nicht mit bestimmten Marken und Modellen, die mit hohenen Frenzen arbeiten (z.B. B&O). Wenden Sie sich für weitere Informationenitte an den ebode Technischen Support.

Kabelanforderungen für große Entfernungen zu abgelegen den Räumen:

3-Leiter, 24 AWG/0,2 mm² massives oder verseiltes Kabel bis zu 50 m, 22 AWG/0,35 mm² bis zu 100 m, 20 AWG/0,5 mm² bis zu 200 m und 18AWG/1 mm² bis zu 300 m (nicht abgeschirmt).

Maximale Übertragungsreichweite: 300m mit Kategoriekabel (UTP, weiß gestreift zusammen für Masse, 2 massive Farben für IR und 2 massive Farben für 12 V DC benutzen).

Bei große Entfernungen mit nicht abgeschirmtem Kabel (>25m) kann der Anschluss eines 470 Ohm 1/8 Watt Widersstand parallel zwischen IR und Masse am IRHUB Anschlussblock notwendig sein.

IRHUB4 Anschlussblock

1 x Spannung: 230V 50Hz, 12 V DC 100 mA (mitgeliefert)
1x Wago Vier-Wege-Schraubanschluss fur IR, Masse, 12 V DC und Status
1x Spannungstatus JP2 Eingang: 5 - 12 V DC bei 10 mA min. oder 5 - 12 V AC bei 47-63 Hz
1x Steckbrücke-zu-C-Stecker 2,1mm Kabel, Mitte positiv (nicht mitgeliefert)
4 x IRED Buchsen: 3,5 mm Mono TS-Stecker
1 x IR Receiver Buchsen: 3,5 mm TRRS-Stecker
Abmessungen: 45 × 20 × 10 ~mm
