MXZ-4E83VA - Climatiseur multi-split MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur multi-split (unité extérieure)
Marque	MITSUBISHI
Modèle	MXZ-4E83VA
Nombre d'unités intérieures raccordables	4 (A à D)
Alimentation électrique	230 V ~ 50 Hz, 25 A (disjoncteur recommandé)
Puissance du disjoncteur	25 A
Réfrigérant	R410A
Dimensions (H × L × P)	950 × 600 × 330 mm
Niveau sonore (refroidissement / chauffage)	49 dB(A) / 51 dB(A)
Longueur maximale de tuyauterie par unité intérieure	25 m
Longueur maximale totale de tuyauterie	70 m
Différence de hauteur maximale entre unités	15 m (10 m si unité extérieure plus haute)
Nombre maximal de coudes par unité intérieure	25
Diamètres de tuyauterie (liquide/gaz)	6,35 mm (1/4") / 12,7 mm (1/2")
Dégagement nécessaire autour de l'unité	100 mm minimum, 500 mm côté soufflerie
Fonctions spéciales	Verrouillage de mode (cool/dry ou heat), réduction de bruit, correction automatique du câblage/tuyauterie
Accessoires inclus	Douille d'évacuation, 5 capuchons d'évacuation
Pièces à fournir sur place	Câble d'alimentation (3×2,5 mm²), câble de connexion intérieur/extérieur (4×1,0/1,5 mm²), tuyaux, isolant, etc.
Entretien	Nettoyage régulier des ailettes et de la périphérie, vérification des fuites
Sécurité	Installation par un professionnel, mise à la terre obligatoire, disjoncteur différentiel, utilisation exclusive du réfrigérant R410A
Réparabilité	Faire appel à un installateur agréé ; pièces détachées disponibles via le réseau Mitsubishi

FOIRE AUX QUESTIONS - MXZ-4E83VA MITSUBISHI

Quelle est la tension d'alimentation requise pour le MXZ-4E83VA ?

L'alimentation requise est de 230 V ~ 50 Hz, avec un disjoncteur de 25 A recommandé.

Combien d'unités intérieures peut-on raccorder à ce modèle ?

Le MXZ-4E83VA peut raccorder jusqu'à 4 unités intérieures (bornes A, B, C, D).

Quel type de réfrigérant utilise cet appareil ?

Il utilise le réfrigérant R410A. La pression de service est 1,6 fois supérieure à celle du R22, donc des outils spécifiques sont nécessaires.

Quelle est la longueur maximale de tuyauterie par unité intérieure ?

La longueur maximale est de 25 mètres par unité intérieure, avec un total cumulé de 70 mètres pour l'ensemble du système.

Comment réduire le bruit de l'unité extérieure ?

Vous pouvez activer la fonction Réduction de bruit en mettant le commutateur SW1-5 sur ON (après coupure de l'alimentation). Cela limite la charge et les performances.

Que faire en cas d'erreur de câblage ou de tuyauterie ?

L'appareil dispose d'une fonction de correction automatique. Appuyez sur le commutateur SW871 pendant 1 minute après mise sous tension. La correction dure 10 à 20 minutes.

Comment purger le réfrigérant avant de déplacer l'appareil ?

Suivez la procédure : 1) Coupez le disjoncteur. 2) Raccordez un manomètre. 3) Fermez le robinet liquide. 4) Remettez sous tension et lancez le mode froid d'urgence. 5) Quand la pression atteint 0-0,05 MPa, fermez le robinet gaz et arrêtez.

Quels sont les dégagements minimaux autour de l'unité extérieure ?

Prévoyez au moins 100 mm à l'arrière et sur les côtés, et 500 mm devant la soufflerie. Pour des obstacles au-dessus, laissez 100 mm ou plus.

Puis-je installer l'unité extérieure en bord de mer ?

Il est déconseillé en raison de l'air salin qui peut corroder l'appareil. Si nécessaire, prenez des mesures de protection anticorrosion.

Comment nettoyer l'unité extérieure ?

Nettoyez régulièrement les ailettes en aluminium et l'entrée d'air avec un aspirateur ou une brosse douce. Évitez d'utiliser de l'eau sous pression. Assurez-vous que l'alimentation est coupée.

MODE D'EMPLOI MXZ-4E83VA MITSUBISHI

Traduction du texte d'origine

Notice d'installation

- Cette notice ne décrit que l'installation de l'appareil extérieur. Lors de l'installation de l'appareil intérieur, consultez la notice d'installation de cet appareil.

Destinée à l'INSTALLATEUR

Para el INSTALADOR

Outils nécessaires à l'installation

Tournevis Phillips	Outil d'évasement pour le modèle
Niveau	R410A
Règle graduée	Tubulure de jauge pour le modèle
Couteau tout usage ou paire de ciseaux	R410A
Clé dynamométrique	Pompe à vide pour le modèle R410A
Clé à ouverture fixe (ou clé simple)	Tuyau de charge pour le modèle R410A
Clé hexagonale de 4 mm	Coupe-tuyau avec alésoir

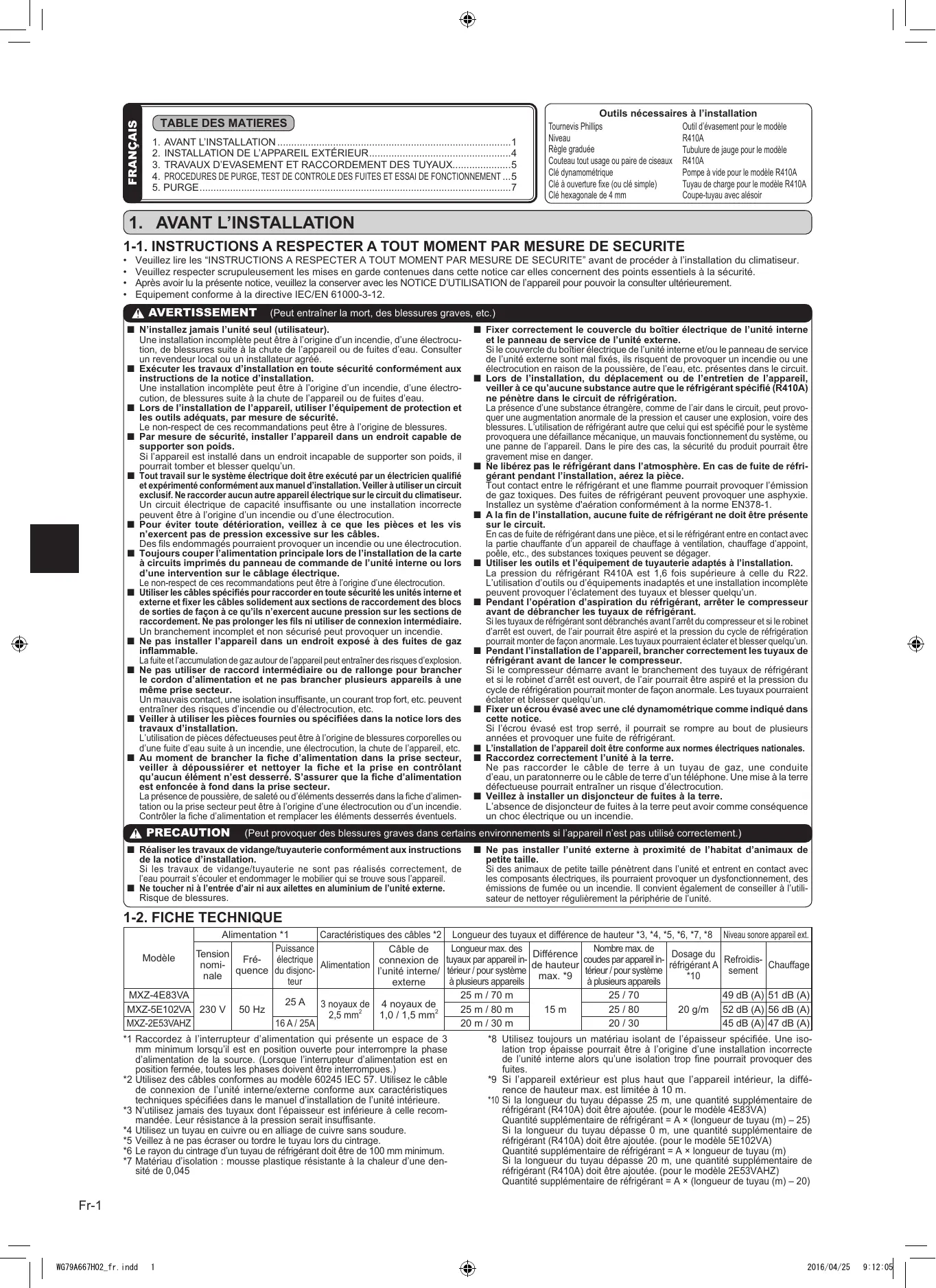

1. AVANT L'INSTALLATION

1-1. INSTRUCTIONS A RESPECTER A TOUT MOMENT PAR MESURE DE SECURITE

• Veuillez lire les “INSTRUCTIONS A RESPECTER A TOUT MOMENT PAR MESURE DE SECURITE” avant de procéder à l’installation du climatiseur.
• Veuillez respecter scrupuleusement les mises en garde contenues dans cette notice car elles concernent des points essentiels à la sécurité.
• Après avoir lu la présente notice, veuillez la conserver avec les NOTICE D'UTILISATION de l'appareil pour pouvoir la consulter ultérieurement.
• Equipement conforme à la directive IEC/EN 61000-3-12.

AVERTISSEMENT (Peut entraîner la mort, des blessures graves, etc.)

■ N'installez jamais l'unité seul (utilisateur).

Une installation incomplète peut être à l'origine d'un incendie, d'une électrocution, de blessures suite à la chute de l'appareil ou de fuites d'eau. Consulter un revendeur local ou un installateur agréé.

■ Exécuter les travaux d'installation en toute sécurité conformément aux instructions de la notice d'installation.

Une installation incomplète peut être à l'origine d'un incendie, d'une électrocution, de blessures suite à la chute de l'appareil ou de fuites d'eau.

■ Lors de l'installation de l'appareil, utiliser l'équipement de protection et les outils adéquats, par mesure de sécurité.

Le non-respect de ces recommandations peut être à l'origine de blessures.

Par mesure de sécurité, installer l'appareil dans un endroit capable de supporter son poids.

Si l'appareil est installé dans un endroit incapable de supporter son poids, il pourrait tomber et blesser quelqu'un.

Tout travail sur le système électrique doit être exécuté par un électricien qualifié et expérimenté conformément aux manuel d'installation. Veiller à utiliser un circuit exclusif. Ne raccorder aucun autre appareil électrique sur le circuit du climatiseur. Un circuit électrique de capacité insuffisante ou une installation incorrecte peuvent être à l'origine d'un incendie ou d'une électrocution.

■ Pour éviter toute détérioration, veillez à ce que les pièces et les vis n'exercent pas de pression excessive sur les câbles.

Des fils endommagés pourraient provoquer un incendie ou une électrocution.

■ Toujours couper l'alimentation principale lors de l'installation de la carte à circuits imprimés du panneau de commande de l'unité interne ou lors d'une intervention sur le câblage électrique.

Le non-respect de ces recommandations peut être à l'origine d'une électrocution.

Utiliser les câbles spécifiés pour raccorder en toute sécurité les unités interne et externe et fixer les câbles solidement aux sections de raccordement des blocs de sorties de façon à ce qu'ils n'exercent aucune pression sur les sections de raccordement. Ne pas prolonger les fils ni utiliser de connexion intermédiaire. Un branchement incomplet et non sécurisé peut provoquer un incendie.

■ Ne pas installer l'appareil dans un endroit exposé à des fuites de gaz inflammable.

La fuite et l'accumulation de gaz autour de l'appareil peut entraîner des risques d'explosion.

■ Ne pas utiliser de raccord intermédiaire ou de rallonge pour brancher le cordon d'alimentation et ne pas brancher plusieurs appareils à une même prise secteur.

Un mauvais contact, une isolation insuffisante, un courant trop fort, etc. peuvent entraîner des risques d'incendie ou d'électrocution, etc.

■ Veiller à utiliser les pièces fournies ou spécifiées dans la notice lors des travaux d'installation.

L'utilisation de pièces défectueuses peut être à l'origine de blessures corporelles ou d'une fuite d'eau suite à un incendie, une électrocution, la chute de l'appareil, etc.

Au moment de brancher la fiche d'alimentation dans la prise secteur, veiller à dépoussiérer et nettoyer la fiche et la prise en contrôlant qu'aucun élément n'est desserré. S'assurer que la fiche d'alimentation est enfoncée à fond dans la prise secteur.

La présence de poussière, de saleté ou d'éléments desserrés dans la fiche d'alimen-

tation ou la prise secteur peut être à l'origine d'une électrocution ou d'un incendie. Contrôler la fiche d'alimentation et remplacer les éléments desserrés éventuels.

• Fixer correctement le couvercle du boîtier électrique de l'unité interne et le panneau de service de l'unité externe.
  Si le couvercle du boîtier électrique de l'unité interne et/ou le panneau de service de l'unité externe sont mal fixés, ils risquent de provoquer un incendie ou une électrocution en raison de la poussière, de l'eau, etc. présentes dans le circuit.
  Lors de l'installation, du déplacement ou de l'entretien de l'appareil, veiller à ce qu'aucune substance autre que le réfrigérant spécifié (R410A) ne pénètre dans le circuit de réfrigération.
  La présence d'une substance étrangère, comme de l'air dans le circuit, peut provoquer une augmentation anormale de la pression et causer une explosion, voire des blessures. L'utilisation de réfrigérant autre que celui qui est spécifié pour le système provoquera une défaillance mécanique, un mauvais fonctionnement du système, ou une panne de l'appareil. Dans le pire des cas, la sécurité du produit pourrait être gravement mise en danger.
  ■ Ne libérez pas le réfrigérant dans l'atmosphère. En cas de fuite de réfrigérant pendant l'installation, aérez la pièce.
  Tout contact entre le réfrigérant et une flamme pourrait provoquer l'émission de gaz toxiques. Des fuites de réfrigérant peuvent provoquer une asphyxie. Installez un système d'aération conformément à la norme EN378-1.
  A la fin de l'installation, aucune fuite de réfrigérant ne doit être présente sur le circuit.
  En cas de fuite de réfrigérant dans une pièce, et si le réfrigérant entre en contact avec la partie chauffante d'un appareil de chauffage à ventilation, chauffage d'appoint, poêle, etc., des substances toxiques peuvent se dégager.
  ■ Utiliser les outils et l'équipement de tuyauterie adaptés à l'installation. La pression du réfrigérant R410A est 1,6 fois supérieure à celle du R22. L'utilisation d'outils ou d'équipements inadaptés et une installation incomplète peuvent provoquer l'éclatement des tuyaux et blesser quelqu'un.
  ■ Pendant l'opération d'aspiration du réfrigérant, arrêter le compresseur avant de débrancher les tuyaux de réfrigérant.
  Si les tuyaux de réfrigérant sont débranchés avant l'arrêt du compresseur et si le robinet d'arrêt est ouvert, de l'air pourrait être aspiré et la pression du cycle de réfrigération pourrait monter de façon anormale. Les tuyaux pourraient éclater et blesser quelqu'un.
  Pendant l'installation de l'appareil, brancher correctement les tuyaux de réfrigérant avant de lancer le compresseur.
  Si le compresseur démarre avant le branchement des tuyaux de réfrigérant et si le robinet d'arrêt est ouvert, de l'air pourrait être aspiré et la pression du cycle de réfrigération pourrait monter de façon anormale. Les tuyaux pourraient éclater et blesser quelqu'un.
• Fixer un écrou évasé avec une clé dynamométrique comme indiqué dans cette notice.
  Si l'écrou évasé est trop serré, il pourrait se rompre au bout de plusieurs années et provoquer une fuite de réfrigérant.
  L'installation de l'appareil doit être conforme aux normes électriques nationales.
  ■ Raccordez correctement l'unité à la terre.
  Ne pas raccorder le câble de terre à un tuyau de gaz, une conduite d'eau, un paratonnerre ou le câble de terre d'un téléphone. Une mise à la terre défectueuse pourrait entraîner un risque d'électrocution.
  ■ Veillez à installer un disjoncteur de fuites à la terre.
  L'absence de disjoncteur de fuites à la terre peut avoir comme conséquence un choc électrique ou un incendie.

PRECAUTION (Peut provoquer des blessures graves dans certains environnements si l'appareil n'est pas utilisé correctement.)

■ Réaliser les travaux de vidange/tuyauterie conformément aux instructions de la notice d'installation.

Si les travaux de vidange/tuyauterie ne sont pas réalisés correctement, de l'eau pourrait s'écouler et endommager le mobilier qui se trouve sous l'appareil.

■ Ne toucher ni à l'entrée d'air ni aux ailettes en aluminium de l'unité externe. Risque de blessures.

■ Ne pas installer l'unité externe à proximité de l'habitat d'animaux de petite taille.

Si des animaux de petite taille pénètrent dans l'unité et entrent en contact avec les composants électriques, ils pourraient provoquer un dysfonctionnement, des émissions de fumée ou un incendie. Il convient également de conseiller à l'utilisateur de nettoyer régulièrement la périphérie de l'unité.

Modèle	Alimentation *1			Caractéristiques des câbles *2		Longueur des tuyaux et différence de hauteur *3, *4, *5, *6, *7, *8				Niveau sonore appareil ext.
	Tension nomi-nale	Fré-quence	Puissance électrique du disjoncteur	Alimentation	Câble de connexion de l'unité interne/ externe	Longueur max. des tuyaux par appareil in-térieur / pour système à plusieurs appareils	Différence de hauteur max. *9	Nombre max. de coudes par appareil in-térieur / pour système à plusieurs appareils	Dosage du réfrigérant A *10	Refroidis-sement	Chauffage
MXZ-4E83VA	230 V	50 Hz	25 A	3 noyaux de 2,5 mm ^2	4 noyaux de 1,0 / 1,5 mm ^2	25 m / 70 m	15 m	25 / 70	20 g/m	49 dB (A)	51 dB (A)
MXZ-5E102VA						25 m / 80 m		25 / 80		52 dB (A)	56 dB (A)
MXZ-2E53VAHZ			16 A / 25A			20 m / 30 m		20 / 30		45 dB (A)	47 dB (A)

*1 Raccordez à l'interrupteur d'alimentation qui présente un espace de 3 mm minimum lorsqu'il est en position ouverte pour interrompre la phase d'alimentation de la source. (Lorsque l'interrupteur d'alimentation est en position fermée, toutes les phases doivent être interrompues.)
*2 Utilisez des câbles conformes au modèle 60245 IEC 57. Utilisez le câble de connexion de l'unité interne/externe conforme aux caractéristiques techniques spécifiées dans le manuel d'installation de l'unité intérieure.
*3 N'utilisez jamais des tuyaux dont l'épaisseur est inférieure à celle recommandée. Leur résistance à la pression serait insuffisante.
*4 Utilisez un tuyau en cuivre ou en alliage de cuivre sans soudure.
*5 Veillez à ne pas écraser ou tordre le tuyau lors du cintrage.
*6 Le rayon du cintrage d'un tuyau de réfrigérant doit être de 100 mm minimum.
*7 Matériau d'isolation : mousse plastique résistante à la chaleur d'une densité de 0,045

*8 Utilisez toujours un matériau isolant de l'épaisseur spécifiée. Une isolation trop épaisse pourrait être à l'origine d'une installation incorrecte de l'unité interne alors qu'une isolation trop fine pourrait provoquer des fuites.
*9 Si l'appareil extérieur est plus haut que l'appareil intérieur, la différence de hauteur max. est limitée à 10 m.
*10 Si la longueur du tuyau dépasse 25 m, une quantité supplémentaire de réfrigérant (R410A) doit être ajoutée. (pour le modèle 4E83VA) Quantité supplémentaire de réfrigérant = A × (longueur de tuyau (m) - 25) Si la longueur du tuyau dépasse 0 m, une quantité supplémentaire de réfrigérant (R410A) doit être ajoutée. (pour le modèle 5E102VA) Quantité supplémentaire de réfrigérant = A × longueur de tuyau (m) Si la longueur du tuyau dépasse 20 m, une quantité supplémentaire de réfrigérant (R410A) doit être ajoutée. (pour le modèle 2E53VAHZ)

Quantité supplémentaire de réfrigérant = A × (longueur de tuyau (m) - 20)

1-3. SÉLECTION DE JOINTS DE DIAMÈTRE DIFFÉRENT EN OPTION

Si le diamètre des tuyaux de connexion ne correspond pas au diamètre de passage de l'appareil extérieur, utiliser des joints de diamètre différent en option selon le tableau suivant.

(Unité : mm (pouce))

Diamètre de passage de l'appareil extérieur				Joints de diamètre différent en option(diamètre de passage de l'appareil extérieur → diamètre du tuyau de connexion)
MXZ-2E53VAHZ	MXZ-4E83VA	MXZ-5E102VA	Liquide / Gaz	6,35 (1/4) → 9,52 (3/8) : PAC-493PI9,52 (3/8) → 12,7 (1/2) : MAC-A454JP9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ12,7 (1/2) → 9,52 (3/8) : MAC-A455JP12,7 (1/2) → 15,88 (5/8) : MAC-A456JPSe reporter au manuel d'installation de l'appareil intérieur pour connaître le diamètre du tuyau de connexion de l'appareil intérieur.
–	APPAREILS A		6,35 (1/4) / 12,7 (1/2)
APPAREILS A à B	APPAREILS B à D	APPAREILS B à E	6,35 (1/4) / 9,52 (3/8)

1-4. CHOIX DE L'EMPLACEMENT D'INSTALLATION

• Emplacement ne favorisant pas une exposition à des vents violents.
• Emplacement favorisant une bonne circulation d'air sans poussière excessive.
• Emplacement ne favorisant pas une exposition à la pluie ou aux rayons directs du soleil.
• Emplacement ne générant pas de nuisance pour le voisinage (bruit de fonctionnement ou pulsation d'air chaud).
• Emplacement sur un mur ou un support rigides pour éviter toute propagation du bruit de fonctionnement ou vibration de l'appareil.
• Emplacement qui ne risque pas d'être exposé à des fuites de gaz combustible.
• Lors de l'installation, pensez à fixer les supports de l'appareil.
• Emplacement à 3 m minimum de l'antenne TV ou radio. Le fonctionnement du climatiseur peut interférer avec la réception des ondes radio ou TV dans des régions où la réception est faible. Il peut s'avérer nécessaire de brancher un amplificateur sur l'appareil concerné.
• Toujours installer l'appareil à l'horizontale.
• Installer le climatiseur dans un endroit à l'abri du vent et de la neige. Dans un endroit soumis à de fortes chutes de neige, installer un abri, un socle et/ou des écrans de protection.

Remarque

Il est conseillé de faire une boucle avec le tuyau le plus près possible de l'unité externe de façon à réduire les vibrations transmises par l'unité.

Remarque :

Si vous utilisez le climatiseur alors que la température extérieure est basse, veillez à observer les instructions ci-dessous.

• N'installez jamais l'unité externe dans un endroit où le côté présentant l'entrée/la sortie d'air risque d'être directement exposé au vent.
• Pour protéger l'unité externe du vent, installez-la de façon à ce que l'entrée d'air soit face au mur.
• Pour éviter toute exposition au vent, il est recommandé d'installer un écran de protection du côté de la sortie d'air de l'unité externe.

Pour éviter tout problème de fonctionnement, évitez d'installer le climatiseur dans les endroits suivants :

• En présence de fuites de gaz inflammable.
• En présence d'une grande quantité d'huile de machine.
• Dans des endroits exposés à des projections d'huile ou dont l'atmosphère est chargée d'huile (tels que les centres de cuisson et les usines susceptibles de modifier et d'altérer les caractéristiques du plastique).
• Dans les régions où l'air est très salin, comme en bord de mer.
• En présence de gaz sulfurés qui se dégagent par exemple des sources chaudes ou des eaux usées.
• En présence d'équipements haute fréquence ou sans fil.
• En présence d'émissions importantes de COV (composés organiques volatiles), dont les composés de phtalate, le formaldéhyde etc., qui peuvent provoquer un craquage chimique.

ESPACE REQUIS AUTOUR DE L'APPAREIL EXTÉRIEUR

1. Obstacles au-dessus de l'appareil

En l'absence d'obstacle sur le devant et d'un côté ou de l'autre de l'appareil, ce dernier peut être installé même si un obstacle se trouve au-dessus de lui à condition que l'espace qui sépare l'appareil de l'obstacle soit au moins équivalent à celui indiqué sur l'illustration.

3. Obstacles sur le devant (soufflerie) uniquement

En présence d'un obstacle sur le devant de l'appareil comme indiqué sur l'illustration, il est indispensable de laisser un espace libre au-dessus, derrière et sur les côtés de l'appareil.

5. Obstacles sur le devant, derrière et sur le(s) côté(s)

• Si vous devez installer l'appareil dans un endroit ceint de murs de type véranda, veillez à disposer de suffisamment d'espace comme indiqué ci-dessous.
  Si ce n'est pas le cas, les performances du climatiseur risquent de se détériorer et la consommation d'électricité pourrait augmenter.
• En cas de circulation d'air insuffisante ou de cycle court éventuel, installer un guidage de sortie d'air et vérifier que l'espace à l'arrière est suffisant.
• Si vous installez au moins deux appareils, veillez à ne pas les poser les uns devant ou derrière les autres.

La hauteur de l'obstacle est inférieure ou égale à 1 200

2. Devant (soufflerie) ouvert

Tant que l'espace qui sépare l'appareil de l'obstacle est au moins équivalent à celui indiqué sur l'illustration, l'appareil peut être installé même si des obstacles se trouvent derrière lui et d'un côté ou de l'autre. (Absence d'obstacle au-dessus de l'appareil)

4. Obstacles sur le devant et derrière

L'appareil peut être utilisé en fixant un guidage de sortie d'air extérieur en option (PAC-SH96SG-E) (avec les deux côtés et le haut ouverts).

6. Espace d'entretien

Laissez un espace pour les travaux d'entretien comme indiqué sur l'illustration.

(Unité : mm)

1-5. SCHÉMA D'INSTALLATION

*2 L'année et le mois de fabrication sont indiqués sur la plaque des spécifications.

Ces appareils doivent être installés par des entrepreneurs agréés conformément aux réglementations locales en vigueur.

ACCESSOIRES (MXZ-4E83/5E102VA uniquement) Contrôler les pièces suivantes avant l'installation.

(1)	Douille d’évacuation	1
(2)	Capuchon d’évacuation	5

PIÈCES À FOURNIR SUR PLACE

(A)	Câble d'alimentation*1	1
(B)	Câble de connexion intérieur/extérieur*1	1
(C)	Tuyau télescopique	1
(D)	Cache de l'orifice mural	1
(E)	Ruban de tuyauterie	1
(F)	Rallonge du tuyau flexible d'évacuation(ou tuyau flexible de chlorure de vinyle d'un diamètre intérieur de 15 mm ou tuyau VP16 de chlorure de vinyle)	1
(G)	Huile réfrigérante	Petite quantité
(H)	Mastic	1
(I)	Attache de fixation pour tuyau	2 à 7
(J)	Vis de fixation pour (I)	2 à 7
(K)	Manchon d'ouverture murale	1
(L)	Tuyau flexible en PVC (chlorure de vinyle) d'un diamètre intérieur de 15 mm ou tuyau rigide VP16 en PVC pour la douille d'évacuation (1)	1

Remarque :

*1 Placer le câble de connexion intérieur/extérieur (B) et le câble d'alimentation (A) à 1 m minimum du câble de l'antenne TV.

La “quantité” pour (B) à (K) ci-dessus est la quantité à utiliser pour l’appareil intérieur.

1-6. TUYAU DE VIDANGE DE L'APPAREIL EXTERIEUR (MXZ-4E83/5E102VA uniquement)

1) N'installez le tuyau de vidange que lorsque la vidange se fait depuis un seul emplacement.
2) Installez le tuyau de vidange avant de raccorder la tuyauterie des appareils intérieurs et extérieurs.
3) Fixez la douille de vidange à l'un des nombreux orifices de vidange. Fixez la douille de vidange dans l'orifice de vidange à l'aide des loquets pour la maintenir en place.
4) Branchez le tuyau flexible en PVC d'un diamètre intérieur de 15 mm comme indiqué sur l'illustration.
5) Veillez à orienter le tuyau de vidange vers le bas pour faciliter le flux de vidange.
6) Collez les bouchons d'évacuation pour fermer tous les autres orifices non utilisés, à l'aide de la colle (à préparer sur place).

Remarque:

Appliquez la colle soigneusement, car la colle (à préparer sur place) servira de joint pour empêcher toute fuite d'eau.

Utilisez de la colle pour caoutchouc et métal.

Attention

L'appareil extérieur dispose de plusieurs orifices de vidange dans le bas, pour faciliter la vidange.

La douille de vidange sert à fermer les orifices inutiles et à centraliser la vidange lors de l'utilisation du tuyau de vidange sur le lieu d'installation.

N'utilisez pas la douille de vidange dans les régions froides. Le tuyau de vidange peut être gelé.

2. INSTALLATION DE L'APPAREIL EXTÉRIEUR

2-1. INSTALLATION DE L'APPAREIL

• S'assurer de bien attacher les pieds de l'appareil avec les boulons lors de l'installation.
• S'assurer d'installer l'appareil fermement pour qu'il ne tombe pas lors d'un tremblement de terre ou d'une tempête.
• Se référer à la figure ci-à droite pour les fondations.
• Ne pas utiliser la douille d'évacuation ni les bouchons d'évacuation en région froide.
  Le liquide d'évacuation risquerait de geler, ce qui provoquerait un arrêt du ventilateur.
• Retirez le ruban adhésif du panneau lors de l'ouverture de l'emballage. (N'enlevez PAS les ETIQUETTES du panneau.)

(Unité : mm)

2-2. BRANCHEMENT DES CÂBLES DE L'APPAREIL EXTÉRIEUR

1) Retirer le panneau de service et le cache du câble.

2) Passer le câble de connexion des appareils intérieur/extérieur (B) et le câble d'alimentation (A) dans le passe-câble. Retirer la vis de fixation du bloc de sortie et connecter le câble de connexion intérieur/extérieur (B) depuis l'appareil intérieur au bloc de sortie. Veiller à ne pas effectuer d'erreur de branchement. Fixer fermement le câble au bloc de sortie pour ne faire apparaître aucune partie de son noyau et n'appliquer aucune force extérieure à la section de raccordement du bloc de sortie.
3) Serrer fermement les vis de fixation du bloc de sortie afin d'éviter tout faux contact. Après l'opération de serrage, tirer légèrement sur les câbles pour s'assurer qu'ils sont bien fixés.
4) Effectuer les étapes 2) et 3) pour chaque appareil intérieur.
5) Brancher le câble d'alimentation (A).
6) Fixer le câble de connexion intérieur/extérieur (B) et le câble d'alimentation (A) avec les colliers de câble. Acheminer les câbles ou fils en veillant à ne pas déformer le panneau de service. Cela pourrait permettre la pénétration d'eau de pluie dans l'appareil extérieur.
7) Fermer soigneusement le panneau de service et le cache du câble. Vé-rifier que l'étape 3-2. RACCORDEMENT DES TUYAUX a été effectuée.

- Une fois les connexions effectuées entre le câble d'alimentation (A) et le câble de connexion intérieur/extérieur (B), veiller à fixer les deux câbles avec les colliers de câble.

Bloc de sortie pour l'alimentation électrique

5E102VA

Ordre de branchement

• Raccordez le bloc de sorties dans l'ordre suivant.

MXZ-5E102VA	A→B→C→D→E→P
MXZ-4E83VA	A→B→C→D→P
MXZ-2E53VAHZ	A→B→P

H

(B)
→

Câble de connexion intérieur/extérieur

Modèle	INTÉRIEUR/EXTÉRIEUR
MXZ-5E102VA	A - E
MXZ-4E83VA	A - D
MXZ-2E53VAHZ	A - B

• Lors du raccordement du cordon et/ou du fil au bloc de sortie, veiller à fixer chaque vis à la borne correspondante.
• Veiller à ce que le fil de terre soit plus long que les autres. (plus de 35 mm)
• Prévoir une longueur de câble de connexion supplémentaire en vue d'entretiens ultérieurs.

3. TRAVAUX D'EVASEMENT ET RACCORDEMENT DES TUYAUX

3-1. TRAVAUX D'EVASEMENT

1) Coupez correctement le tuyau en cuivre avec un coupe-tuyaux. (Fig. 1, 2)
2) Ebarbez parfaitement la partie tronçonnée du tuyau. (Fig. 3)

- Dirigez le tuyau en cuivre vers le bas lors de l'ébarbage de façon à éviter que les bavures ne pénètrent dans le tuyau.

3) Retirez les écrous à évasement fixés sur les unités interne et externe, puis posez-les sur le tuyau après avoir éliminé toutes les bavures. (Il est impossible de les poser après les travaux d'évasement.)
4) Travaux d'évasement (Fig. 4, 5). Tenez fermement le tuyau de cuivre dans la dimension indiquée dans le tableau. Sélectionnez A en mm dans le tableau en fonction de l'outil que vous utilisez.
5) Contrôle

- Comparez les travaux d'évasement avec la Fig. 6.

- Si l'évasement n'est pas conforme à l'illustration, coupez la partie évasée et refaites l'évasement.

Diamètre du tuyau (mm)	Ecrou (mm)	A (mm)			Couple de serrage
		Outil type d'embrayage pour le modèle R410A	Outil type d'embrayage pour le modèle R22	Ecrou à oreilles pour le modèle R22	N•m	kgf•cm
6,35 (1/4")	17	0 - 0,5	1,0 - 1,5	1,5 - 2,0	13,7 - 17,7	140 - 180
9,52 (3/8")	22				34,3 - 41,2	350 - 420
12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
15,88 (5/8")	29				73,5 - 78,4	750 - 800

3-2. RACCORDEMENT DES TUYAUX

1) Appliquez une fine couche d'huile réfrigérante (G) sur les embouts évasés des tuyaux ainsi que sur les raccords de tuyau de l'appareil extérieur. N'appliquez pas d'huile réfrigérante sur les filetages. Un couple de serrage excessif endommagera la vis.
2) Alignez la partie médiane du tuyau sur les raccords de tuyau de l'appareil extérieur et serrez les écrous évasés à la main de 3 à 4 tours.
3) Serrez l'écrou évasé avec une clé dynamométrique comme indiqué dans le tableau.
- Un serrage excessif pourrait endommager l'écrou évasé et provoquer une fuite de réfrigérant.
- Veillez à protéger la tuyauterie avec une gaine isolante. Tout contact direct avec la tuyauterie nue peut se traduire par des brûlures ou des engelures.

3-3. ISOLATION THERMIQUE ET RUBANAGE

1) Recouvrez les raccords de tuyauterie d'une bande isolante pour tuyaux.
2) Du côté de l'unité externe, isolez correctement chaque tuyau, vannes incluses.
3) Appliquez du ruban adhésif de tuyauterie (E) en commençant par l'entrée de l'unité externe.
- Collez l'extrémité du ruban adhésif (E) (avec le produit adhésif fourni).
- Si la tuyauterie doit passer dans le plafond, les toilettes ou dans un endroit où la température et l'humidité sont élevées, ajoutez une couche supplémentaire de bande isolante disponible dans le commerce pour éviter toute formation de condensation.

Fig. 1	Conforme Non conforme90° [STHW] [BSIX] Incliné Irrégulier Ebar-béFig. 2
[Tycc6]Fig. 3	A8GC Modèle à manivelle Modèle avec écrousà ailette Fig. 4
Fig. 5	Poncez le pour-tour du tuyau Intérieur brillantet sans rayures. Egalisez la longueur toutle tour dutuyauFig. 6

Conforme
Non conforme
Modèle à manivelle
Poncez le pour- tour du tuyau Intérieur brillant et sans rayures.
Fig. 4
Fig. 5

AVERTISSEMENT

Pendant l'installation de l'appareil, branchez correctement les tuyaux de réfrigérant avant de lancer le compresseur.

PRECAUTION

Lorsque certains orifices ne sont pas utilisés, veuillez les obstruer en serrant correctement leur écrou respectif.

4. PROCEDURES DE PURGE, TEST DE CONTROLE DES FUITES ET ESSAI DE FONCTIONNEMENT

4-1. PROCEDURES DE PURGE ET TEST DE CONTROLE DES FUITES

1) Retirez le bouchon de l'ouverture de service du robinet d'arrêt du côté du conduit de gaz de l'unité externe. (A l'origine, les robinets d'arrêt sont complètement fermés et recouverts d'un capuchon.)
2) Raccordez la vanne du collecteur à jauge et la pompe à vide à l'ouverture de service du robinet d'arrêt du côté du conduit de gaz de l'unité externe.
3) Mettez la pompe à vide en marche. (Faites le vide pendant 15 minutes minimum.)
4) Contrôlez la dépression ainsi obtenue avec la vanne du collecteur à jauge, puis fermez la vanne et arrêtez la pompe à vide.
5) Patientez pendant une minute ou deux. Assurez-vous que l'aiguille de la vanne du collecteur à jauge reste dans la même position. Vérifiez que le manomètre indique une pression de -0,101 MPa [Jauge] (-760 mmHg).
6) Retirez rapidement la vanne du collecteur à jauge de l'ouverture de service du robinet d'arrêt.
7) Ouvrez complètement les robinets d'arrêt des tuyaux de liquide et de gaz. La mise en service sans ouvrir complètement les robinets d'arrêt diminue le rendement de l'unité et peut être source de panne.
8) Reportez-vous aux étapes 1-2. et chargez la quantité de réfrigérant recommandée si nécessaire. Veillez à charger lentement le liquide réfrigérant. Sinon, la composition de réfrigérant dans le système peut changer et affecter les performances du climatiseur.
9) Serrez le bouchon de l'ouverture de service pour recréer les conditions d'origine.
10) Test de contrôle des fuites.

Précautions à prendre lors de l'utilisation de la vanne de commande

Lorsque vous fixez la vanne de commande à l'ouverture de service, le noyau de vanne peut se déformer ou se relâcher en cas de pression excessive. Cela peut entraîner une fuite de gaz. Lorsque vous fixez la vanne de commande à l'ouverture de service, veillez à ce que le noyau de vanne soit en position fermée, puis serrez la partie A. Ne serrez pas la partie A ou ne tournez pas le corps lorsque le noyau de vanne est en position ouverte.

4-2. RECHARGE DE GAZ

Charger du gaz pour l'appareil.

1) Relier la bouteille de gaz sur l'orifice de service du robinet d'arrêt.
2) Effectuer la purge d'air de la canalisation (ou du flexible) venant du cylindre de réfrigérant.
3) Charger la quantité de réfrigérant spécifiée tout en laissant fonctionner le climatiseur en mode de refroidissement.

Remarque :

En cas d'ajout de réfrigérant, respecter la quantité précisée pour le cycle de réfrigération.

PRECAUTION :

En cas de supplément de charge, assurez-vous de charger le réfrigérant sous sa forme liquide. Si le réfrigérant est chargé sous sa forme gazeuse, sa composition risque de se modifier à l'intérieur du système et le fonctionnement normal du climatiseur peut s'avérer impossible. Il convient, en outre, de remplir le système de réfrigérant le plus lentement possible car une charge trop rapide risque de bloquer le compresseur.

Pour maintenir une pression élevée dans le cylindre de gaz, le réchauffer avec de l'eau chaude (d'une température inférieure à 40°C) pendant la saison froide. Ne jamais utiliser une flamme vive ou de la vapeur pour effectuer cette opération.

Modèle	Appareil intérieur
MXZ-5E102VA	A - E
MXZ-4E83VA	A - D
MXZ-2E53VAHZ	A - B

4-3. VERROUILLAGE DU MODE DE FONCTIONNEMENT DU CLIMATISEUR (REFROIDISSEMENT, DÉSHUMIDIFICATION, CHAUFFAGE)

• Description de la fonction :
Lorsque cette fonction est sélectionnée, si le mode de fonctionnement est bloqué sur COOL/DRY (REFROIDISSEMENT/DÉSHUMIDIFICATION) ou HEAT (CHAUFFAGE), le climatiseur fonctionne uniquement dans ce mode.
* Il est nécessaire de modifie la configuration pour pouvoir sélectionner cette fonction. Présenter cette fonction aux clients et les inviter à l'utiliser.

[Procédure de verrouillage du mode de fonctionnement]

1) Veiller à couper l'alimentation secteur du climatiseur avant de procéder à la programmation.
2) Régler le commutateur "3" du SW1 du panneau de commande extérieur sur ON pour activer cette fonction.
3) Pour verrouiller le fonctionnement en mode COOL/DRY (REFROIDISSEMENT/DÉSHUMIDIFICATION), régler le commutateur "4" du SW1 du panneau de commande extérieur sur OFF. Pour verrouiller le fonctionnement en mode HEAT (CHAUFFAGE), régler le même commutateur sur ON.
4) Mettre le climatiseur sous tension.

4-4. RÉDUCTION DU BRUIT DE FONCTIONNEMENT DE L'APPAREIL EXTÉRIEUR

• Description de la fonction :
Lorsque cette fonction est sélectionnée, il est possible de limiter le bruit de fonctionnement de l'appareil extérieur en réduisant la charge de fonctionnement, par exemple, pendant la nuit en mode COOL (REFROIDISSEMENT). Cependant, veuillez noter que les performances de refroidissement et de chauffage peuvent diminuer si cette fonction est sélectionnée.
* Il est nécessaire de modifier la configuratio pour pouvoir sélectionner cette fonction. Présenter cette fonction aux clients et les inviter à l'utiliser.

[Procédure de réduction du bruit de fonctionnement]

1) Veiller à couper l'alimentation secteur du climatiseur avant de procéder à la programmation.
2) Régler le commutateur "5" du SW1 du panneau de commande extérieur sur ON pour activer cette fonction.
3) Mettre le climatiseur sous tension.

4-5. MODIFICATION DE L'INTENSITÉ DE L'APPAREIL

• Description de la fonction :

Cette fonction permet de modifie la tension électrique qui circule à l'intérieur de l'appareil extérieur.

Remarque :

N'utiliser cette fonction que si la quantité de courant dépasse la valeur autorisée.

[Comment modifier l'intensité]

1) Veiller à mettre le climatiseur hors tension avant d'effectuer le réglage.
2) Effectuer le réglage conformément au tableau ci-dessous.
3) Mettre le climatiseur sous tension.

SW2	MXZ-2E53VAHZ
	13,6 A
	18,4 A

4-6. ESSAI

• Chaque appareil intérieur doit être soumis à un essai de fonctionnement. Veuillez consulter la notice d'installation des appareils intérieurs et vous assurer que les appareils fonctionnent correctement.
• Si vous soumettez simultanément tous les appareils à un essai de fonctionnement, il ne vous sera pas possible de détecter les éventuelles erreurs de raccordement des tuyaux de réfrigérant et de câblage des appareils intérieurs/extérieurs. Vous devez donc lancer les essais de fonctionnement l'un après l'autre.

Concernant le mécanisme de protection contre une remise en marche trop rapide

Lorsque le compresseur s'arrête, le dispositif de protection contre la remise en marche à trop brève échéance s'enclenche. Le compresseur restera arrêté trois minutes avant de se remettre en marche, afin de protéger le climatiseur.

Fonction de correction de câblage/tuyauterie

L'appareil est équipé d'une fonction qui permet de corriger les branchements de câblage et de tuyauterie. En cas de branchement incorrect de câblage et de tuyauterie ou de problème de vérification, utiliser cette fonction pour détecter et corriger le branchement en respectant la procédure suivante.

Vérifier que les étapes suivantes ont été effectuées.

• L'appareil est alimenté.

- Les vannes d'arrêt sont ouvertes.

Remarque :

Lors de la détection, le fonctionnement de l'appareil intérieur est contrôlé par l'appareil extérieur. Lors de la détection, l'appareil intérieur s'arrête automatiquement. Il ne s'agit pas d'un dysfonctionnement.

Procédure

Appuyez sur le commutateur de correction de tuyauterie/câblage (SW871) pendant 1 minute minimum après la mise sous tension de l'appareil.

• La correction s'effectue en 10 à 20 minutes. Une fois la correction terminée, le résultat est indiqué par un voyant DEL. Les détails sont décrits dans le tableau suivant.
• Pour annuler cette fonction en cours de fonctionnement, appuyer de nouveau sur le commutateur de correction de câblage/tuyauterie (SW871).
• Lorsque la correction est effectuée sans erreur, ne pas appuyer de nouveau sur le commutateur de correction de câblage/tuyauterie (SW871).

Lorsque le résultat est "non réalisé", appuyer de nouveau sur le commutateur de correction de câblage/tuyauterie (SW871) pour annuler cette fonction. Vérifier ensuite les raccordements de câblage et tuyauterie de manière conventionnelle en faisant fonctionner les appareils intérieurs l'un après l'autre.

• Pour utiliser cette fonction, l'appareil doit être alimenté. Veiller à ne pas toucher des éléments autres que le commutateur, notamment le panneau de commande. Cela peut entraîner un choc électrique ou des brûlures par des éléments chauds ou sous tension situés autour du commutateur. Le contact avec des éléments sous tension peut endommager le tableau de commande.
• Pour éviter les dommages électroniques du panneau de commande, veiller à éliminer l'électricité statique avant d'utiliser cette fonction.

- Cette fonction ne peut pas être utilisée lorsque la température extérieure est égale ou inférieure à 0°C.

Voyant DEL lors de la détection:

DEL1(Rouge)	DEL2(Jaune)	DEL3(Verte)
Allumé	Allumé	Une fois

Résultat de la fonction de correction de câblage/tuyauterie

DEL1 (Rouge)	DEL2 (Jaune)	DEL3 (Verte)	Résultat
Allumé	Éteint	Allumé	Terminé(Problème corrigé ou situation normale)
Une fois	Une fois	Une fois	Non terminé(Échec de la détection)
Autres indications			Se reporter à l'étiquette “PRÉCAUTIONS DE SÉCURITÉ À SUIVRE LORSQUE LA DEL CLI-GNOTE” située au dos du panneau de service.

4-7. EXPLICATIONS DESTINEES A L'UTILISATEUR

• A l'aide de la NOTICE D'UTILISATION, expliquez à l'utilisateur l'emploi du climatiseur (utilisation de la télécommande, remplacement des filtres à air, enlèvement ou placement de la télécommande sur son support, nettoyage, précautions à prendre pour le fonctionnement, etc.).
• Recommandez à l'utilisateur de lire attentivement la NOTICE D'UTILISATION.

5. PURGE

Lors du déplacement ou de la mise au rebut du climatiseur, il est nécessaire de purger le système en suivant la procédure ci-dessous de façon à ne pas libérer le réfrigérant dans l'atmosphère.

1) Coupez le disjoncteur.
2) Raccordez la vanne du collecteur à jauge à l'ouverture de service du robinet d'arrêt du côté du tuyau de gaz de l'appareil extérieur.
3) Fermez complètement le robinet d'arrêt du côté du tuyau de liquide de l'appareil extérieur.
4) Enclenchez le disjoncteur.
5) Lancez le mode de REFROIDISSEMENT (COOL) d'urgence sur tous les appareils intérieurs.
6) Lorsque le manomètre indique 0 – 0,05 MPa [jauge] (environ 0 – 0,5 kgf/cm²), fermez complètement le robinet d'arrêt du côté du tuyau de gaz de l'appareil extérieur et arrêtez l'opération. (Reportez-vous au manuel d'installation de l'appareil intérieur pour la méthode d'arrêt du système.)

* Si trop de réfrigérant a été ajouté au système de climatisation, il se peut que la pression ne parvienne pas à baisser jusqu'à 0 – 0,05 MPa [jauge] (environ 0 – 0,5 kgf/cm²) ou la fonction de protection pourrait se déclencher en raison de la montée de pression dans le circuit de réfrigérant à haute pression. Dans ce cas, utilisez un dispositif de collecte du réfrigérant pour recueillir la totalité du réfrigérant du système, puis rechargez la quantité de réfrigérant correcte dans le système après avoir déplacé les appareils intérieurs et extérieurs.

7) Coupez le disjoncteur. Retirez le manomètre et la tuyauterie du réfrigérant.

AVERTISSEMENT

Pendant la purge du réfrigérant, arrêter le compresseur avant de débrancher les tuyaux de réfrigérant. Le compresseur risque d'éclater et de provoquer des blessures si une substance étrangère, comme de l'air, pénètre dans les tuyaux.

INHOUDSOPGAVE

1. VOOR HET INSTALLEREN....1
2. INSTALLEREN VAN DE BUITENUNIT 4
3. AFDICHTINGEN INSTALLEREN EN LEIDINGEN AANSLUITEN ..... 5
4. REINIGINGSPROCEDURES, LEKTESTS EN PROEFDRAAIEN..... 5
5. LEEGPOMPEN 7

erklärt hiermit auf seine alleinige Verantwortung, dass die Klimaanlagen und Wärmepumpen für das häusliche, kommerzielle und leicht-industrielle Umfeld wie unten beschrieben: déclare par la présente et sous sa propre responsabilité que les climatiseurs et les pompes à chaleur décrits ci-dessous, destinés à un usage dans des environnements résidentiels, commerciaux et d'industrie légère :

Remarque : Le numéro de série de l'appareil se trouve sur la plaque du produit.
