РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MXZ-4E83VA MITSUBISHI

Версията на английски език е оригинал

Installation Manual

Ръководство за монтаж

- Това ръководство описва само монтажа на външното тяло. При монтиране на вътрешното тяло вижте ръководството за монтаж на вътрешното тяло.

For INSTALLER

Für INSTALLATEUR

Отвертка PhillipsНивелирРулеткаМакетен нож или ножициДинамометричен ключГаечен ключ4 mm шестограм

Конусна дъска за R410АМанометрична станция за R410АВакуум помпа за R410АЗаряден маркуч за R410АТръборез с шабър

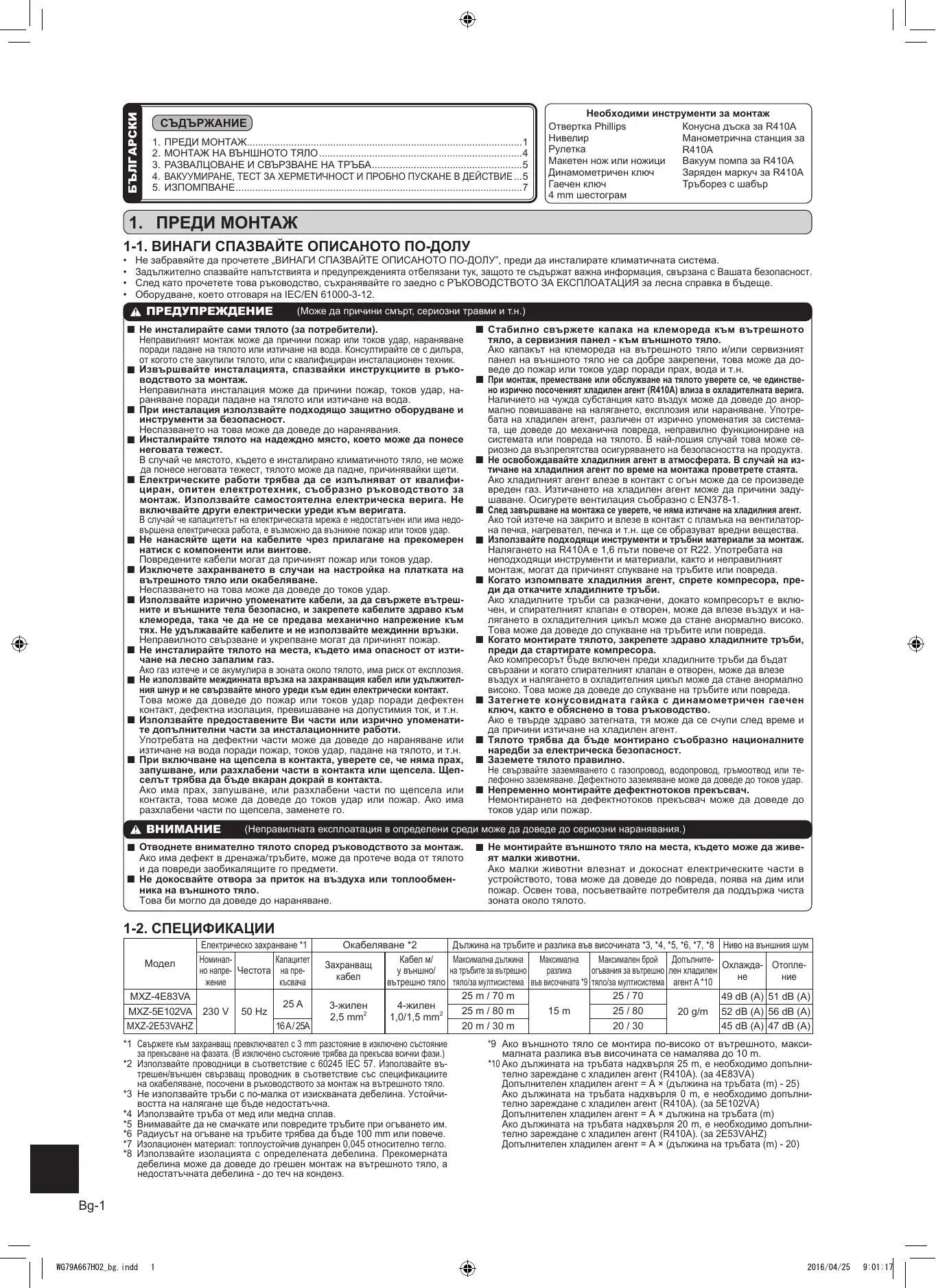

1. ПРЕДИ МОНТАЖ

• Не забравяйте да прочетете „ВИНАГИ СПАЗВАЙТЕ ОПИСАНОТО ПО-ДОЛУ“, преди да инсталирате климатичната система.
• Задължително спазвайте напътствията и предупрежденията отбелязани тук, защото те съдържат важна информация, свързана с Вашата безопасност.
• След като прочетете това ръководство, съхранявайте го заедно с РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ за лесна справка в бъдеще.
• Оборудване, което отговаря на IEC/EN 61000-3-12.

ПРЕДУПРЕЖДЕНИЕ (Може да причини смърт, сериозни травми и т.н.)

Неправилният монтаж може да причини пожар или токов удар, нараняване поради падане на тялото или изтичане на вода. Консултирайте се с дильра, от когото сте закупили тялото, или с квалифициран инсталационен техник.

Извършвайте инсталацията, спазвайки инструкциите в ръко- водството за монтаж.

Неправилната инсталация може да причини пожар, токов удар, на- раняване поради падане на тялото или изтичане на вода.

■ При инсталация използвайте подходящо защитно оборудване и инструменти за безопасност.

Неспазването на това може да доведе до наранявания.

Инсталирайте тялото на надеждно място, което може да понесе неговата тежест.

В случай че мястото, където е инсталирано климатичното тяло, не може да понесе неговата тежест, тялото може да падне, причинявайки щети.

■ Електрическите работи трябва да се изпълняват от квалифициран, опитен електротехник, съобразно ръководството за монтаж. Използвайте самостоятелна електрическа верига. Не включвайте други електрически уреди към веригата.

В случай че капацитетът на електрическата мрежа е недостатъчен или има недо- вършена електрическа работа, е възможно да възникне пожар или токов удар.

■ Не нанасяйте щети на кабелите чрез прилагане на прекомерен натиск с компоненти или винтове.

Повредените кабели могат да причинят пожар или токов удар.

Изключете захранването в случаи на настройка на платката на вътрешното тяло или окабеляване.

Неспазването на това може да доведе до токов удар.

■ Използвайте изрично упоменатите кабели, за да свържете вътрешните и външните тела безопасно, и закрепете кабелите здраво към клемореда, така че да не се предава механично напрежение към тях. Не удължавайте кабелите и не използвайте междинни връзки. Неправилното свързване и укрепване могат да причинят пожар.

■ Не инсталирайте тялото на места, където има опасност от изтичане на лесно запалим газ.

Ако газ изтече и се акумулира в зоната около тялото, има риск от експлозия.

Не използвайте междинната връзка на захранващия кабел или удължителния шнур и не свързвайте много уреди към един електрически контакт. Това може да доведе до пожар или токов удар поради дефектен контакт, дефектна изолация, превишаване на допустимия ток, и т.н.

■ Използвайте предоставените Ви части или изрично упоменатите допълнителни части за инсталационните работи.

Употребата на дефектни части може да доведе до нараняване или изтичане на вода поради пожар, токов удар, падане на тялото, и т.н.

■ При включване на щепсела в контакта, уверете се, че няма прах, запушване, или разхлабени части в контакта или щепсела. Щепсельт трябва да бъде вкаран докрай в контакта.

Ако има прах, запушване, или разхлабени части по щепсела или контакта, това може да доведе до токов удар или пожар. Ако има разхлабени части по щепсела, заменете го.

Стабилно свържете капака на клемореда към вътрешното тяло, а сервизния панел - към външното тяло.
Ако капакът на клемореда на вътрешното тяло и/или сервизният панел на външното тяло не са добре закрепени, това може да доведе до пожар или токов удар поради прах, вода и т.н.
При монтаж, преместване или обслужване на тялото уверете се, че единствено изрично посочениях хладилен агент (R410A) влиза в охладителната верига. Наличието на чужда субстанция като въздух може да доведе до анормално повишаване на налягането, експлозия или нараняване. Употребата на хладилен агент, различен от изрично упоменатия за системата, ще доведе до механична повреда, неправилно функциониране на системата или повреда на тялото. В най-лошия случай това може сериозно да възпрепятства осигуряването на безопасността на продукта.
Не освобождавайте хладилния агент в атмосферата. В случай на из-тичане на хладилния агент по време на монтажа проветрете стаята. Ако хладилнияя агент влезе в контакт с огън може да се произведе вреден газ. ИзтиCANето на хладилен агент може да причини задушаване. Осигурете вентилация сьобразно с EN378-1.
След завършване на монтажа се уверете, че няма изтичане на хладилния агент. Ако той изтече на закрито и влезе в контакт с пламъка на вентилаторна печка, нагревател, печка и т.н. ще се образуват вредни вещества.
Използвайте подходящи инструменти и тръбни материали за монтаж. Налягането на R410A е 1,6 пъти повече от R22. Употребата на неподходящи инструменти и материали, както и неправилният монтаж, могат да причинят спукване на тръбите или повреда.
Когато изпомпвате хладилния агент, спрете компресора, пре-ди да откачите хладилните тръби.
Ако хладилните тръби са разкачени, докато компресорът е включен, и спирателният клапан е отворен, може да влезе въздух и налягането в охладителния цикъл може да стане анормално високо. Това може да доведе до спукване на тръбите или повреда.
Когато монтирате тялото, закрепете здраво хладилните тръби, преди да стартирате компресора.
Ако компресорът бъде включен преди хладилните тръби да бъдат свързани и когато спирателният клапан е отворен, може да влезе въздух и налягането в охладителния цикъл може да стане анормално високо. Това може да доведе до спукване на тръбите или повреда.
Затегнете конусовидната гайка с динамометричен гаечен ключ, както е объяснено в това ръководство.
Ако е твърде здраво затегната, тя може да се счупи след време и да причини изтичане на хладилен агент.
■ Тялото трябва да бъде монтирано съобразно националните наредби за електрическа безопасност.
■ Заземете тялото правилно.
Не свързвайте заземяването с газопровод, водопровод, гръмоотвод или телефонно заземяване. Дефектното заземяване може да доведе до токов удар.
■ Непременно монтирайте дефектнотоков прекъсвач. Немонтирането на дефектнотоков прекъсвач може да доведе до токов удар или пожар.

ВНИМАНИЕ (Неправилната експлоатация в определени среди може да доведе до сериозни наранявания.)

■ Отводнете внимателно тялото според ръководството за монтаж. Ако има дефект в дренажа/тръбите, може да протече вода от тялото и да повреди заобикалящите го предмети.
■ Не докосвайте отвора за приток на въздуха или топлообменника на външното тяло.

Това би могло да доведе до нараняване.

■ Не монтирайте външното тяло на места, където може да живеят малки животни.

Ако малки животни влезнат и докоснат електрическите части в устройството, това може да доведе до повреда, поява на дим или пожар. Освен това, посъветвайте потребителя да поддържа чиста зоната около тялото.

1-2. СПЕЦИФИКАЦИИ

Модел	Електрическо захранване *1			Окабеляване *2		Дължина на тръбите и разлика във височината *3, *4, *5, *6, *7, *8				Ниво на външния шум
	Номинал-но напре-жение	Честота	Капацитетна пре-късвача	Захранващ кабел	Кабел м/у външно/вътрешно тяло	Максимална дължина на тръбите за вътрешно тяло/за мултисистема	Максимална разлика във височината *9	Максимален брой огъвания за вътрешно тяло/за мултисистема	Допълните-лен хладилен агент А *10	Охлажда-не	Отопле-ние
MXZ-4E83VA	230 V	50 Hz	25 A	3-жилен 2,5 mm ^2	4-жилен 1,0/1,5 mm ^2	25 m / 70 m	15 m	25 / 70	20 g/m	49 dB (A)	51 dB (A)
MXZ-5E102VA						25 m / 80 m		25 / 80		52 dB (A)	56 dB (A)
MXZ-2E53VAHZ			16A/25A			20 m / 30 m		20 / 30		45 dB (A)	47 dB (A)

*1 Свържете към захранващ превключвател с 3 mm разстояние в изключено състояние за прекъсване на фазата. (В изключено състояние трябва да прекъсва всички фази.)
*2 Използвайте проводници в съответствие с 60245 IEC 57. Използвайте вътрешен/външен свързващ проводник в съответствие със спецификациите на окабеляване, посочени в ръководството за монтаж на вътрешното тяло.
*3 Не използвайте тръби с по-малка от изискваната дебелина. Устойчивостта на налягане ще бъде недостатъчна.
*4 Използвайте тръба от мед или медна сплав.
*5 Внимавайте да не смачате или повредите тръбите при огъването им.
*6 Радиусът на огъване на тръбите трябва да бъде 100 mm или повече.
*7 Изолационен материал: топлоустойчив дунапрен 0,045 относително тегло.
*8 Използвайте изолацията с определената дебелина. Прекомерната дебелина може да доведе до грешен монтаж на вътрешното тяло, а недостатъчната дебелина - до теч на конденз.

*9 Ако външното тяло се монтира по-високо от вътрешното, максималната разлика във височината се намалява до 10 m.
*10 Ако дължината на тръбата надхвърля 25 m, е необходимо допълнително зареждане с хладилен агент (R410A). (за 4E83VA)
Допълнителен хладилен агент = А × (дължина на тръбата (m) - 25)
Ако дължината на тръбата надхвърля 0 m, е необходимо допълнително зареждане с хладилен агент (R410A). (за 5E102VA)
Допълнителен хладилен агент = А × дължина на тръбата (m)
Ако дължината на тръбата надхвърля 20 m, е необходимо допълни- телно зареждане с хладилен агент (R410A). (за 2E53VAHZ)
Допълнителен хладилен агент = А × (дължина на тръбата (m) - 20)

1-3. ИЗБИРАНЕ НА ДОПЪЛНИТЕЛНИ ВРЪЗКИ С РАЗЛИЧЕН ДИАМЕТЪР

Ако диаметърът на съединителната тръба не съвпада с размера на отвора на външното тяло, използвайте допълнителни връзки с различен диаметър в съответствие със следната таблица. (Единица: mm (inch))

Размер на отвора на външното тяло				Допълнителни връзки с различен диаметър(размер на отвора на външното тяло → диаметър на съединителната тръба)
MXZ-2E53VAHZ	MXZ-4E83VA	MXZ-5E102VA	Газ / Течност	6,35 (1/4) → 9,52 (3/8): PAC-493PI9,52 (3/8) → 12,7 (1/2): MAC-A454JP9,52 (3/8) → 15,88 (5/8): PAC-SG76RJ12,7 (1/2) → 9,52 (3/8): MAC-A455JP12,7 (1/2) → 15,88 (5/8): MAC-A456JP
–	А ТЯЛО		6,35 (1/4) / 12,7 (1/2)
А - В ТЯЛО	В - Д ТЯЛО	В - Е ТЯЛО	6,35 (1/4) / 9,52 (3/8)	Вижте ръководството за монтаж на вътрешното тяло за диаметъра на съединителната тръба на вътрешното тяло.

• Където не е изложено на силен вятър.
• Където има свободен въздушен поток без прах.
• Където дъжд и директна слънчева светлина са сведени до минимум.
• Където шумът в работен режим и топлият въздух няма да пречат на никого.
• Където е налична устойчива стена, за да се намалят шумът и вибрацията в работен режим.
• Където няма риск от теч на запалими газове.
• Когато монтирате тялото, погрижете се да подсигурите опората му.
• Осигурете поне 3 м разстояние от антена на телевизор или радио. Работата на климатика може да компрометира TV-/радиосигнала на места, където той е слаб. В такъв случай може да е необходим усилвател.
  • Монтирайте тялото хоризонтално.
• Моля, монтирайте тялото на място, където е ограничен снеговалежът и снегонавяването. В зони с обилен снеговалеж, моля, монтирайте навес, основа или защитна преграда.

Забележка:

Препоръчително е да направите обръч с тръбна обвръзка в близост до външното тяло, за да се намалят вибрациите.

Забележка:

Когато ползвате климатика при ниска външна температура, моля следвайте следните инструкции:

• Не монтирайте външното тяло на място, където страната с вход/изход за въздух е изложена на директен вятър.
• За да предотвратите излагането на вятър, монтирайте външно-то тяло с въздушния отвор към стената.
• За да предотвратите излагането на вятър, монтирайте предпазна преграда откъм въздушния отвор.

Избягвайте следните места за монтаж, на които може да възникне проблем с климатика:

• Където може да има теч на запалими газове.
• Където има големи количества машинно масло.
• Където се разлива масло или има изпарения от мазнина (в близост до готварски зони и фабрики, тъй като свойствата на пластмасата може да се променят или влошат).
• Места с високо съдържание на сол като морския бряг.
• Където има серни изпарения, например горещи извори, канализация, отпадни води.
• Където има високочестотни или безжични устройства.
• Където има висока концентрация на летливи органични съединения, включително фталатни съединения, формалдехид и т.н., което може да причини химична реакция.

Когато няма препятствие пред и от двете страни на тялото, позволено е да го монтирате на места с препятствие отгоре само ако е осигурено показаното на фигурата пространство.

100 или повече 500 или повече

3. Само препятствия отпред (духаща) страна

Когато има препятствие пред тялото, както е показано на фигурата, се изисква отворено пространство над, зад и отстрани на тялото.

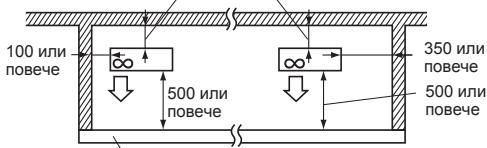

5. Препятствия отпред, отзад и отстрани

• При монтиране на тялото в зона, която е оградена със стени, например веранда, уверете се, че има достатъчно пространство, както е показано по-долу. В този случай капацитетът на климатика и консумацията на енергия могат да се влошат.
• Когато е налице липса на въздушен поток или има вероятност от влизане в кратък цикъл, монтирайте изпускателно направляващо устройство и се уверете, че има достатъчно пространство зад тялото.
• При монтиране на две или повече тела, не ги монтирайте едно пред/зад друго.

200 или повече

100 или повече 500 или повече 350 или повече 500 или повече

Височината на препятствието е
1200 или по-малко

2. Отворена предна (духаща) страна

Ако показаното на фигура- та пространство е осигуре- но, можете да монтирате тялото на места с препят- ствия зад и отстрани на тялото. (Без препятствие над тялото) 10

200 или повече 350 или повече

4. Препятствия отпред и отзад

Тялото може да се използва чрез поставяне на допълнително, насочващо струята устройство (PAC-SH96SG-E) (но и двете страни и горната част са отворени).

100 или повече 500 или повече

Насочващо струята устройство (PAC-SH96SG-E)

6. Място за обслужване

Осигурете пространство за обслужване и поддръжка, както е показано на фигурата.

Място за обслужване 100 или повече 500 или повече 100 или повече 350 или повече 350 или повече

(Единица: mm)

Отворено като правило Повече от 500 mm, ако отпред и двете страни са отворени *2 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29) (30) (31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) (43) (44) (45) (46) (47) (48) (49) (50) (51) (52) (53) (54) (55) (56) (57) (58) (59) (60) (61) (62) (63) (64) (65) (66) (67) (68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83) (84) (85) (86) (87) (88) (89) (90) (91) (92) (93) (94) (95) (96) (97) (98) (99) *2 Повече от 350 mm Отворено като правило Повече от 500 mm, задната част, двете страни и горната част са отворени След теста за херметичност по-ставете изолиращия материал, така че да не остава разстояние. В случай че тръбната обвръзка се закрепва към стена, съдържаща метали или метална мрежа, използвайте химически обработено парче дърво дебело 20 mm или повече между стената и тръбите, или навийте 7 до 8 слоя изолационна лента около тръбите. За да използвате съществуващи тръби пуснете климатика в режим на охлаждане (COOL) за 30 мин. и съберете хладилния агент, преди да отстраните стария климатик. Направете конуси съобразно с размерите на новия хладилен агент. Повече от 100 mm Повече от 200 mm, ако са наличие препятствия от двете страни *2 Повече от 350 mm

*2 Годината и месецът на производство са обозначени на табелката със спецификации.

АКСЕСОАРИ (само MXZ-4E83/5E102VA)

Преди монтаж проверете дали разполагате със следното:

(A)	Захранващ кабел*1	1
(B)	Кабел за връзка между външно и втрешно тяло*1	1
(C)	Свързващи тръби	1
(D)	Капак за отвор	1
(E)	Бандажна лента	1
(F)	Удължителен дренажен маркуч(или мек маркуч от PVC с 15 mm втрешендиаметър или твърда PVC тръба VP16)	1
(G)	Масло за компресор	Малкоколичество
(H)	Маджун	1
(I)	Фиксираща скоба за тръба	2 до 7
(J)	Фиксиращ винт за (I)	2 до 7
(K)	Маншон за отвор	1
(L)	Мек маркуч от PVC с 15 mm втрешендиаметър или твърда PVC тръба VP16за дренажното гнездо (1)	1

Забележка:

*1 Монтирайте кабела за връзка между външно и вътрешно тяло (В) и захранващия кабел (А) поне на 1 m от кабела на телевизионната антена.

„Количество“ за (В) до (К) в таблицата по-горе е количеството за използване за вътрешно тяло.

Телата трябва да се инсталират от лицензирани контрактори съгласно с изискванията на местното законодателство.

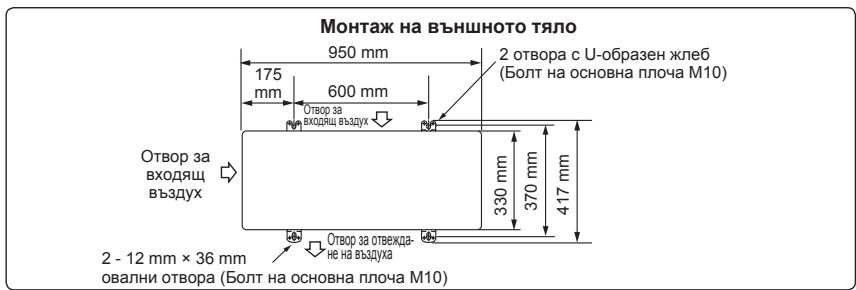

Монтаж на външото тяло 950 mm 175 mm 600 mm 2 отвора с U-образен жлеб (Болт на основна плоча M10) Отвор за входящ въздух Отвор за входящ въздух 330 mm 370 mm 417 mm Отвор за отвежда- не на въздуха 2 - 12 mm × 36 mm овални отвора (Болт на основна плоча M10)

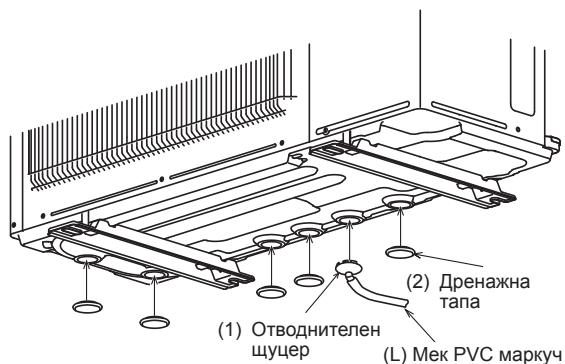

1-6. ДРЕНАЖНИ ТРЪБИ ЗА ВЪНШНОТО ТЯЛО (само МХЗ-4E83/5E102VA)

1) Извършвайте работата по дренажните тръби само когато източването е от едно място.
2) Осигурете отводнителна тръба преди свързването на външното и вътрешното тяло.
3) Прикрепете отводнителния щущер към един от няколкото отводнителни от- вора.
Фиксирайте отводнителния щущер в отводнителния отвор в основата, като използвате зъбците, за да го закрепите на място.
4) Свържете мекия PVC маркуч I.D.15 mm, както е показано на илюстрацията.
5) Непременно осигурете отводнителна тръба с наклон за лесно оттичане.
6) Залепете дренажните тапи, за да затворите всички останали ненужни отвори с лепило (подгответе на място).

Забележка:

Нанесете лепилото добре, тъй като то (подгответе на място) ще работи като уплътнение, което ще спре изтичането на вода.

Използвайте лепило за каучук и метал.

Внимание:

Външното тяло е снабдено с няколко отвора за отводняване на дъното, които улесняват отводняването.

Отводнителният щущер се използва за затваряне на ненужните отвори и централизиране на отводняването при използване на отводнителна тръба на мястото на монтаж.

Не използвайте отводнителния щущер в студени региони. Отводнителната тръба може да замръзне.

(1) Отводнителен шуцер (2) Дренажна тапа (L) Мек PVC маркуч

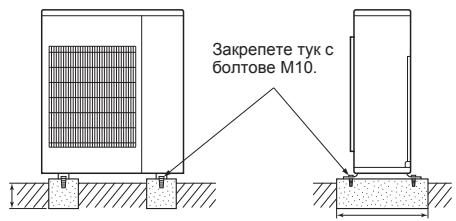

• При монтаж непременно фиксирайте краката на тялото с болтове.
• Непременно монтирайте тялото добре, за да се гарантира, че няма да падне при земетресение или силен вятър.
  • Вижте фигурата вдясно за бетонен фундамент.
• Не използвайте отводнителния щущер и дренажните тапи в студени региони.

Дренажната течност може да замръзне и да блокира вентилатора.

- При отваряне на опаковката отстранете лентата от панела. (НЕ отстранявайте ЕТИКЕТИТЕ от панела.)

Направете дълбочината на полагане по- дълбока.

Закрепете тук с болтове M10.

Направете с ширина.

Дължина на анкерния болт

Захващане на анкерния болт
(Единица: mm)

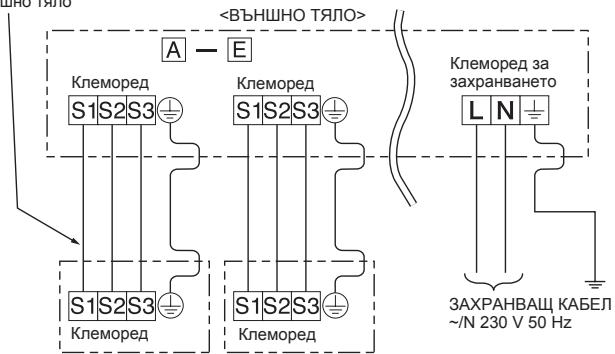

2-2. ОКАБЕЛЯВАНЕ НА ВЪНШНОТО ТЯЛО

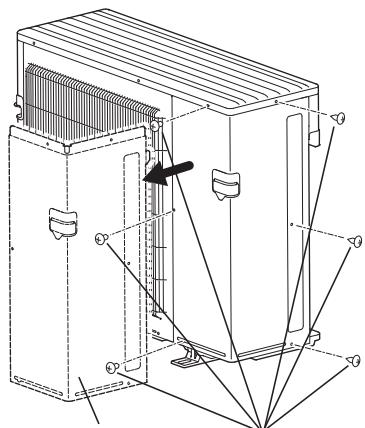

1) Отстранете сервисния панел и капака на кабелите.
2) Прекарайте кабела за връзка между външно и вътрешно тяло (В) и захранващия кабел (А) през уплътнителния пръстен. Разхлабете винтовете на клемореда и свържете кабела за връзка между външно и вътрешно тяло (В) от вътрешното тяло правилно към клемореда. Внимавайте да не размените последователността на проводниците. Прикрепete кабела здраво към клемореда, така че да няма оголени проводници, и да не оказва механично напрежение върху клемите.
3) Здраво затегнете винтовете, за да не се разхлабят. След затягането леко дръпнете проводниците, за да се уверите, че не мърдат.
4) Извършете 2) и 3) за всяко вътрешно тяло.
5) Свържете захранващия кабел (А).
6) Фиксирайте кабела за връзка между външно и вътрешно тяло (В) и захранващия кабел (А) с кабелните скоби. Прекарайте кабелите или проводниците така, че да не се деформира сервисният панел. В противен случай във външното тяло може да проникне дъждовна вода.
7) Затворете добре сервисния панел и капака на кабелите. Уверете се, че 3-2. СВЪРЗВАНЕ НА ТРЪБИТЕ е завършено.

- След като направите връзките между захранващия кабел (A) и кабела за връзка между външно и вътрешно тяло (B), непременно закрепете кабела и проводника с кабелни връзки.

Сервизен панел
Винтове

Клеморед за захранването

Капак на кабелите

5E102VA

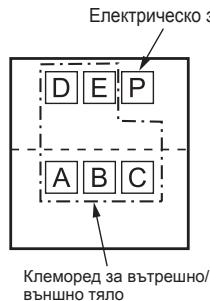

Ред на свързване

- Свържете клемореда в следния ред.

MXZ-5E102VA	A→B→C→D→E→P
MXZ-4E83VA	A→B→C→D→P
MXZ-2E53VAHZ	A→B→P

Електрическо з D E P A B C Клеморед за вътрешно/ външно тяло

(B)

Кабел за връзка между външно и вътрешно тяло

<ВЪНШНО ТЯЛО> A — E Клеморед S1 S2 S3 ⊥ Клеморед S1 S2 S3 ⊥ Клеморед S1 S2 S3 ⊥ Клеморед Клеморед за захранването L N ⊥ ЗАХРАНВАЩ КАБЕЛ ~/N 230 V 50 Hz

A — E <ВЪТРЕШНО ТЯЛО>

Модел	ВЪНШНО И ВЪТРЕШНО ТЯЛО
MXZ-5E102VA	-
MXZ-4E83VA	-
MXZ-2E53VAHZ	-

• Поставете отново всички винтове на местата им при укрепването на кабела и/или проводниците към клемореда.
• Направете заземителния проводник малко по-дълъг от останалите. (повече от 35 mm)
• За по-лесно обслужване в бъдеще оставете допълнителна дължина на проводниците.

3. РАЗВАЛЦОВАНЕ И СВЪРЗВАНЕ НА ТРЪБА

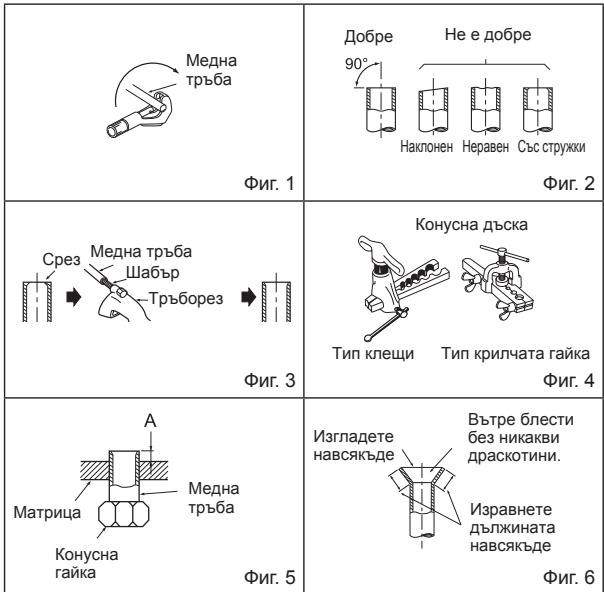

3-1. РАЗВАЛЦОВКА

1) Внимателно срежете медната тръба с тръборез. (Фиг. 1, 2)

2) Почистете грапавините на среза с шабър. (Фиг. 3)

- Насочете медната тръба надолу, докато премахвате грапавините, за да предотвратите попадане на замърсяване в тръбата.

3) Отвийте конусните гайки от външното и вътрешното тяло, после ги поставете на тръбите, след като сте приключили с почистването. (Невъзможно е да се поставят след развалцовката.)

4) Развалцовка (Фиг. 4, 5). Здраво фиксирайте медната тръба в съответния отвор на конусната дъска. Изберете A mm от таблицата в зависимост от инструмента, който сте избрали.

5) Проверете:

• Сравнете развалцовката с Фиг. 6.
- Ако конусът е отбелязан като дефектен, го срежете и го развалцовайте отново.

Диаметър на тръбата (mm)	Гай-ка (mm)	A (mm)			Сила на затягане
		Тип клещи за R410A	Тип клещи за R22	Тип крил-чата гайка за R22	N•m	kgf•cm
6,35 (1/4")	17	0 до 0,5	1,0 до 1,5	1,5 до 2,0	13,7 до 17,7	140 до 180
9,52 (3/8")	22				34,3 до 41,2	350 до 420
12,7 (1/2")	26			2,0 до 2,5	49,0 до 56,4	500 до 575
15,88 (5/8")	29				73,5 до 78,4	750 до 800

Медна тръба Фиг. 1 Добре He е добре 90° Наклонен Неравен Със стружки Фиг. 2 Срез Медна тръба Шабър Тръборез Фиг. 3 Конусна дъска Тип клещи Тип крилчата гайка Фиг. 4 А Матрица Медна тръба Конусна гайка Фиг. 5 Изгладете навсякъде Вътре блести без никакви драскотини. Изравнете дължината навсякъде Фиг. 6

3-2. СВЪРЗВАНЕ НА ТРЪБИТЕ

1) Нанесете тънък слой хладилно масло (G) на конусните краища на тръбите и тръбните връзки на външното тяло. Не нанасяйте хладилно масло върху резбата на винтовете. Твърде голяма сила на затягане ще доведе до повреда на винта.
2) Подравнете центъра на тръбата с този на тръбните връзки на външно-то тяло и след това затегнете на ръка конусната гайка с 3 до 4 оборота.
3) Затегнете конусната гайка с динамометричен ключ, както е показано в таблицата.

- Пренатягането може да причини повреда на конусната гайка, което води до изтичане на хладилен агент.

- Не забравяйте да поставите изолация на тръбите. Директният контакт с оголени тръби може да причини изгаряне или измръзване.

3-3. ИЗОЛАЦИЯ И ПОСТАВЯНЕ НА БАНДАЖНА ЛЕНТА

1) Покрийте тръбните връзки с изолация.
2) Изолирайте всички тръби на външното тяло, включително крановете.
3) С помощта на бандажна лента (E) опаковайте тръбите, като започнете от външното тяло.

- Когато тръбите трябва да бъдат прекарани през таван, гардеробна или помещение с висока температура и влажност на въздуха, поставете допълнителна изолация, за да предотвратите образуване на конденз.

ПРЕДУПРЕЖДЕНИЕ

Когато монтирате тялото, закрепете здраво хладилните тръби, преди да стартирате компресора.

ne- pe-

ВНИМАНИЕ

Когато има отвори, които не се използват, се уверете, че техните тапи са затегнати здраво.

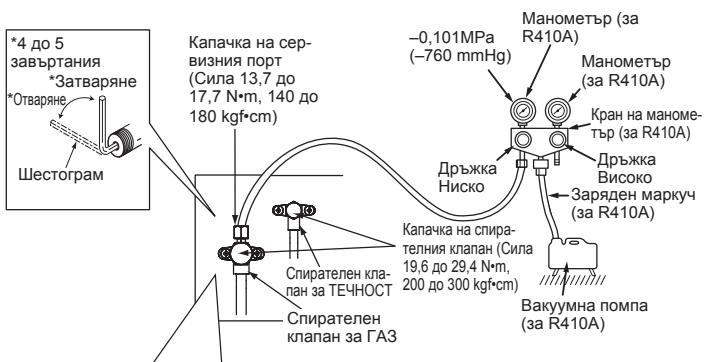

1) Премахнете капачката на спирателния кран откъм газовата тръба на външното тяло. (Първоначално спирателните кранове са напълно затворени и покрити с капачки.)
2) Свържете манометричната станция и вакуум помпата към сервизния порт на спирателния кран откъм тръбата за газ на външното тяло.
3) Пуснете вакуум помпата. (Вакуумирайте за повече от 15 мин.)
4) Проверете вакуума с манометъра, след което затворете крана на манометричната станция, и спрете вакуум помпата.
5) Оставете всичко както е за една или две минути. Уверете се, че стрелката на манометъра остава в същата позиция. Уверете се, че показанието е -0,101 MPa [Gauge] (-760 mmHg).
6) Отстранете бързо крана на манометъра от сервизния порт на спирателния кран.
7) Напълно отворете всички спирателни кранове на тръбата за газ и тръбата за течност. Работа без пълно отваряне понижава производителността и причинява неизправности.
8) Обърнете внимание на 1-2. и заредете препоръчаното количество хладилен агент, ако е необходимо. Зареждайте бавно с течен хладилен агент. В противен случай, съставът на хладилния агент в системата може да се промени и да окаже негативно влияние върху работата на климатика.
9) Затегнете капачката на сервизния порт, за да постигнете начално състояние.
10)Проверка за течове

*4 до 5 завъртания *Затваряне *Отваряне Шестограм Капачка на сер- визия порт (Сила 13,7 до 17,7 N•m, 140 до 180 kgf•cm) -0,101MPa (-760 mmHg) Манометър (за R410A) Манометър (за R410A) Кран на маноме- тър (за R410A) Дръжка Високо Заряден маркуч (за R410A) Дръжка Ниско Капачка на спира- телния клапан (Сила 19,6 до 29,4 N•m, 200 до 300 kgf•cm) Спирателен клапан за ТЕЧНОСТ Спирателен клапан за ГАЗ Вакуумна помпа (за R410A)

Предпазни мерки при употреба на контролния кран

При монтиране на контролния кран към сервисния порт, ядрото на клапана може да се деформира или да се отпусне, ако се приложи свръхналягане. Това може да причини изтичане на газ.

При монтиране на контролния кран към сервизния порт, уверете се, че ядрото на клапана е в затворена позиция, след което затегнете част А. Не затягайте част А и не завъртайте тялото, когато ядрото на клапана е в отворена позиция.

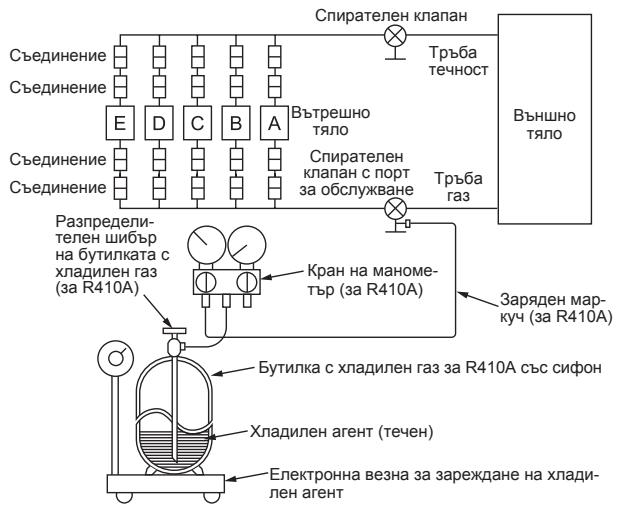

Извършете зареждане с газ на тялото.

1) Свържете газовата бутилка със сервизния порт на спирателния клапан.
2) Извършете продухване на въздуха от тръбите (или маркуча), идващи от бутилката с хладилен агент.
3) Допълнете определеното количество хладилен агент, като в същото време климатикът работи в режим на охлаждане.

Забележка:

В случай на добавяне на хладилен агент, съобразете се с количеството, определено за хладилния цикъл.

ВНИМАНИЕ:

При зареждане на системата за хладилен агент с допълнителен хладилен агент, не забравяйте да използвате течен хладилен агент. Добавянето на хладилен газ може да промени състава на хладилния агент в системата и да повлияе на нормалната работа на климатика. Също така зареждайте течния хладилен агент бавно, в противен случай компресорът ще се изключи.

За да се поддържа високо налягане на газовата бутилка, затоплете я с топла вода (при 40°C) през студения сезон. Но никога не използвайте открит огън или пара.

Модел	Вътрешно тяло
MXZ-5E102VA	-
MXZ-4E83VA	-
MXZ-2E53VAHZ	-

• Описание на функцията:
  С тази функция, след като режимът на работа е заключен или в режим на охлаждане/изсушаване (COOL/DRY), или в режим на отопление (HEAT), климатикът работи само в този режим.
  * За активиране на тази функция е необходима промяна на настройката. Моля, обяснете тази функция на Вашите клиенти и ги попитайте дали искат да я използват.

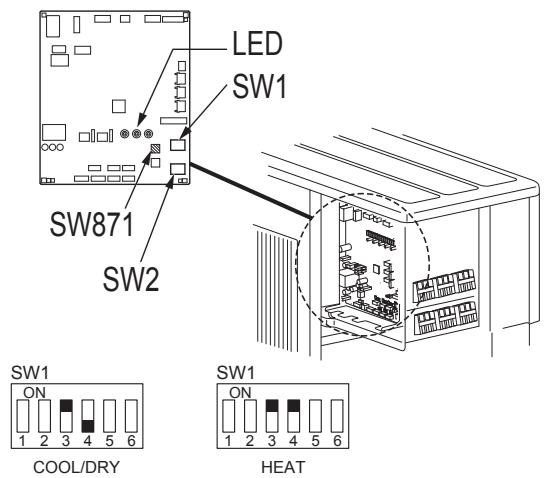

[Как да се заключи режимът на работа]

1) Не забравяйте да изключите захранването на климатика, преди да направите настройката.
2) Задайте за „3“ на SW1 на платката на външния контролер настройка ON, за да активирате тази функция.
3) За да заключите режима на работа в режим на охлаждане/изсушаване (COOL/DRY), задайте за „4“ на SW1 на платката на външния контролер настройка OFF. За да заключите режима на работа в режим на отопление (HEAT), задайте за същия превключател настройка ON.
4) Включете захранването на климатика.

LED SW1 SW871 SW2 SW1 ON COOL/DRY SW1 ON HEAT 1 2 3 4 5 6

4-4. НАМАЛЯВАНЕ НА ШУМА ПРИ РАБОТА НА ВЪНШНОТО ТЯЛО

• Описание на функцията:
  С тази функция шумът от работата на външното тяло може да се намали чрез намаляване на работното натоварване, например през нощта в режим на охлаждане (COOL). Все пак, моля, имайте предвид, че ако тази функция е активирана, капацитетът на охлаждане и отопление може да се намали.
  * За активиране на тази функция е необходима промяна на настройката. Моля, обяснете тази функция на Вашите клиенти и ги попитайте дали искат да я използват.

[Как да се намали шумът при работа]

1) Не забравяйте да изключите захранването на климатика, преди да направите настройката.
2) Задайте за „5“ на SW1 на платката на външния контролер настройка ON, за да активирате тази функция.
3) Включете захранването на климатика.

Намалете шума при работа

4-5. ПРОМЯНА НА АМПЕРНИЯ ЛИМИТ

• Описание на функцията:
  С тази функция може да се променя големината на тока, който протича във външното тяло.

Забележка:

Използвайте тази функция само когато големината на тока надвишава допустимата стойност.

[Как се променя амперният лимит]

1) Не забравяйте да изключите захранването на климатика преди да зададете настройката.
2) Задайте настройката, като направите справка с таблицата по-долу.
3) Включете захранването на климатика.

SW2	MXZ-2E53VAHZ
	13,6 A
	18,4 A

• Пробното пускане на вътрешните тела трябва да се извършва поотделно. Вижте ръководството за монтаж, доставено с вътрешното тяло, и се уверете, че всички тела работят правилно.
• Ако тестовото пускане на всички тела се извърши едновременно, неправилните връзки на тръбите за хладилен агент и кабелите между вътрешното/външното тяло няма да могат да бъдат открити. Поради това непременно извършете тестовото пускане самостоятельно за всяко тяло.

Относно защитния механизмъм за рестартиране

Когато компресорът спре, защитата от често стартиране работи, така че компресорът няма да функционира в продължение на 3 минути, за да предпази климатика.

Функция за коригиране на кабели/тръби

Това тяло има функция за коригиране на кабели/тръби, която коригира комбинацията на кабели и тръби. Когато има вероятност за неправилна комбинация от кабели и тръби и потвърждаването на комбинацията е трудно, използвайте тази функция, за да откриете и коригирате комбинацията, като следвате процедурите по-долу.

Уверете се, че е направено следното.

• Към тялото има захранване.
• Спирателните кранове са отворени.

Забележка:

По време на откриването работата на вътрешното тяло се контролира от външното тяло. По време на откриването вътрешното тяло автоматично спира работа. Това не е неизправност.

Процедура

Натиснете превключвателя за коригиране на тръбите/кабелите (SW871) за 1 минута или повече след включване на захранването.

• Коригирането завършва в рамките на 10 до 20 минути. Когато коригирането приключи, резултатът се показва чрез светодиодна индикация. Подробностите са описани в таблицата по-долу.
• За да отмените тази функция по време на изпълнението й, натиснете отново превключвателя за коригиране на тръбите/кабелите (SW871).
• Когато коригирането приключи без грешка, не натискайте отново превключвателя за коригиране на тръбите/кабелите (SW871).

Когато резултатьт е „не е завършено“, натиснете отново превключвателя за коригиране на тръбите/кабелите (SW871), за да отмените тази функция. След това потвърдете комбинацията кабели и тръби по конвенционален начин, като работите с вътрешните тела едно по едно.

• Операцията се извършва, докато има подавано захранване. Внимавайте да не докосвате други части, освен превключвателя, включително платката. Това може да причини токов удар или изгаряне от горещи части или части под напрежение около превключвателя. Влизането в контакт с части под напрежение може да доведе до повреда на платката.
• За да предотвратите повреда на платката на електронното управление, преди извършване на тази функция непременно извършете отстраняване на статичното напрежение.

• Тази функция не работи, когато външната температура е 0°C или по-ниска.

Светодиодна индикация по време на откриване:

LED1(червен)	LED2(жълт)	LED3(зелен)
Свети	Свети	Веднъж

Резултат от функцията за коригиране на тръби/кабели

LED1(червен)	LED2(жълт)	LED3(зелен)	Резултат
Свети	Не свети	Свети	Завършено(Проблемът е коригиранили е нормално)
Веднъж	Веднъж	Веднъж	Незавършено(Откриването е неуспеш-но)
Други индикации			Вижте „МЕРКИ ЗА БЕЗО-ПАСНОСТ ПРИ МИГАНЕ НА СВЕТОДИОДА“, намиращисе зад сервизния панел.

• С помощта на РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ разяснете на потребителя как да използва климатика (как да си служи с устройството за дистанционно управление, как да почиства въздушните филтри, как да поставя или изважда устройството за дистанционно управление от неговия държач, обязнете за почистването, предпазните мерки при работа и т.н.).
• Посъветвайте клиента да прочете внимателно РЪКОВОДСТВОТО ЗА ЕКСПЛОАТАЦИЯ.

5. ИЗПОМПВАНЕ

При преместване или изхвърляне на климатика съберете хладилния агент от системата, следвайки инструкциите долу, за да не се отделя хладилен агент в атмосферата.

1) Изключете прекъсвача.
2) Свържете манометричната станция към сервизния порт на спирателния кран откъм тръбата за газ на външното тяло.
3) Плътно затворете спирателния кран откъм на тръбата за течност на външното тяло.
4) Включете прекъсвача.
5) Стартирайте аварийната операция на охлаждане (COOL) на всички вътрешни тела.
6) Когато манометърът покаже 0 – 0,05 MPa [Gauge] (около 0 – 0,5 kgf/cm²), затворете напълно спирателния клапан откъм тръбата за газ на външното тяло и спрете работата. (Вижте ръководството за монтаж на вътрешното тяло относно метода за спиране на работата.)

* Ако в климатичната система е добавен твърде много хладилен агент, налягането може да не падне до 0 – 0,05 MPa [Gauge] (около 0 – 0,5 kgf/cm²) или функцията за защита може да се включи поради увеличаване на налягането във веригата под високо налягане на хладилния агент. Ако това се случа, използвайте устройство за събиране на хладилен агент, за да съберете целия хладилен агент в системата, и след това заредете отново системата с правилното количество хладилен агент, след като вътрешните и външните тела са били преместени.

7) Изключете прекъсвача. Отстранете манометъра и тръбите на хладилния агент.

ПРЕДУПРЕЖДЕНИЕ

Когато изпомпвате хладилния агент, спрете компресора, преди да откачите хладилните тръби. Компрессорът може да се спука и да причини нараняване, ако чуждо вещество като въздух влезе в тръбите.

EC DECLARATION OF CONFORMITY EG-KONFORMITÄTSERKLÄRUNG DÉCLARATION DE CONFORMITÉ CE EG-CONFORMITEITSVERKLARING

DECLARACIÓN DE CONFORMIDAD CE DICHIARAZIONE DI CONFORMITÀ CE ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ DECLARAÇÃO DE CONFORMIDADE CE

EU-OVERENSSTEMMELSESERKLÆRING EG-DEKLARATION OM ÖVERENSSTÄMMELSE EC UYGUNLUK BEYANI ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ НОРМАМ ЕС

CE-ERKLÆRING OM SAMSVAR EY-VAATIMUSTENMUKAISUUSVAKUUTUS ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

MITSUBISHI ELECTRIC CORPORATION

декларира на своя собствена отговорност, че климатиците и термопомпите, описани по-долу, за употреба в жилищни, търговски и леки промишлени условия:

MITSUBISHI ELECTRIC, MXZ-4E83VA, MXZ-5E102VA, MXZ-2E53VAHZ

Забележка: Серийният му номер е на табелката на продукта.

Directives

Direktiver

Richtlinien

Direktiv

Directives

Direktifler

Richtlijnen

Директивы

Directivas

Direktiver

Direttive

Direktiivit

Οδηγίες

Директиви

Directivas

2014/35/EU: Low Voltage Directive
